Дистанционно управление на осветлението: видове системи, избор на оборудване + правила за монтаж

Грамотно организираното дистанционно управление на осветлението дава възможност за правилно включване и изключване на отдалечените източници на светлина, намаляване или увеличаване на общата интензивност на осветлението и активиране на уредите за аварийна светлина при спешна необходимост.

Наличието на «умна» система повишава нивото на комфорт в помещението, значително намалява разхода на енергиен ресурс и позволява контрол на осветителното оборудване, без да сте на обекта.

В този материал ще ви разкажем как правилно да организирате обустройството на отдалечено осветление, за видовете устройства за управление и правилата за самостоятелен монтаж на системи за дистанционно управление.

Класификация на устройствата за дистанционно управление

Системите за дистанционно управление на осветлението биват автоматични, полуавтоматични и ръчни.

Първите се проявяват най-ефективно в големи жилищни вили, сгради и постройки, на големи парцели и обширни прилежащи територии.

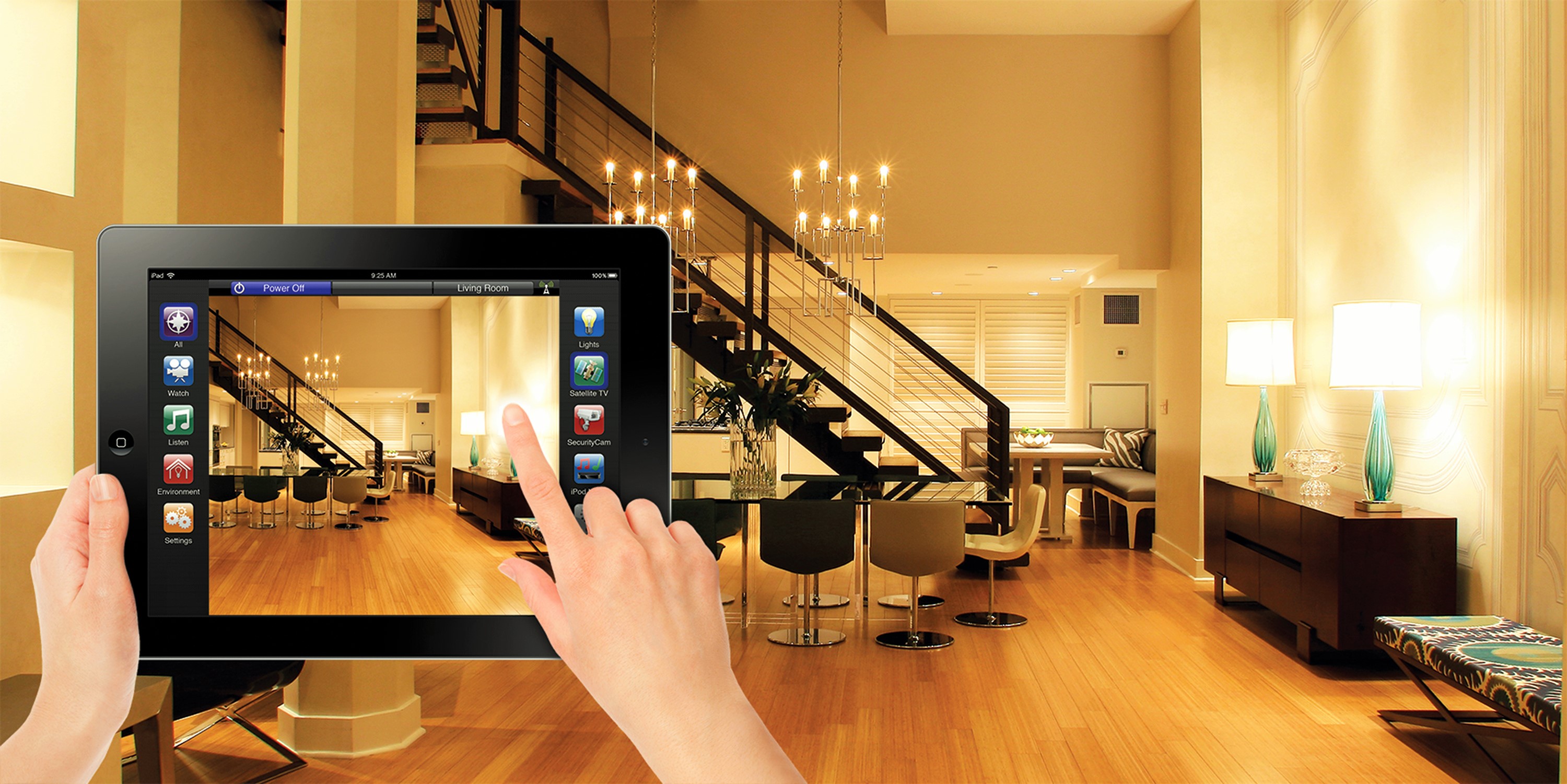

Чрез интелектуален контролер се свързват с компютър и се програмират за изпълнение на задачи с всякаква сложност. Струват скъпо, но напълно поемат управлението на осветлението на обекта.

Използвайки автоматична система за дистанционно управление на осветлението, може в строго определено време точково да се подава светлина в обозначените зони на територия от всякакъв размер

Полуавтоматичните системи работят добре в частни домове, където не се изисква контролиране на голям брой източници на светлина.

Ръчните варианти предвиждат дистанционно управление на един или група осветителни тела посредством дистанционно или контролер. Инсталирането на такива модули е много просто и не изисква участието на тясно профилирани специалисти.

Нека разгледаме по-подробно всеки от вариантите.

Вид #1 — автоматично управляващо оборудване

Основната задача на автоматичните комплекси (АСУО) е да осигурят енергийно ефективно осветление в жилищни и работни сгради.

Програмно-хардуерният комплекс не само управлява навременното активиране и деактивиране на светлинния поток, но и реализира прогресивен алгоритъм Daylight.

Това позволява непрекъснато да се поддържа в помещенията ниво на осветеност, съответстващо на общоприетите основни норми.

Ориентирайки се по информацията от датчиците, АСУО може самостоятелно да понижава степента на яркост на изкуствения светлинен поток, когато в стаята постъпва достатъчно количество дневна светлина. Това способства за намаляване на разхода на електроенергия.

Дистанционните системи, предназначени за автоматично управление на осветителни уреди и елементи, се делят на два основни класа:

• локални;
• централизирани.

Оборудването от локален тип контролира една група осветителни тела. Централизираният комплекс допуска свързване към комуникационния възел на неограничен брой отделно управляеми източници на светлина.

Локални управляващи системи. Локалните блокове за управление се поставят в малогабаритни, компактни корпуси и се закрепват директно върху осветителното тяло или крушка.

Датчиците, които фиксират сигнала, представляват единен електронен комуникатор, вграждащ се в системата.

Осветителните уреди, оборудвани с допълнителни датчици, могат чрез електрическата мрежа да обменят помежду си текущи данни. Тази функция позволява да се осигури осветление в определена зона на сградата, дори ако там се намира само един човек.

Дистанционните устройства от локален тип по сфера на управление се делят на две групи. Към първата принадлежат възли за контрол на определени осветителни уреди, а към втората – комплекси, регламентиращи нивото на осветление на цялото помещение като цяло.

Централизирана автоматична система. Основата на централизираното контролиращо оборудване са микропроцесори, способни едновременно да регулират пълноценната работа на няколкостотин източника на светлина.

Комуникаторите с такава комплектация не само ръководят процеса на осветление на помещенията, но и грамотно взаимодействат с телефонни мрежи, пожароизвестителни системи и други инженерни системи (охрана и безопасност, вентилация, димоотвеждане, климатизация и отопление).

Допълнително комплексите от централизиран тип улавят сигналите на локалните датчици и подават управляващи импулси към осветителните уреди, които са под контрол.

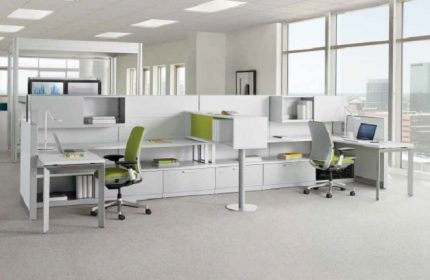

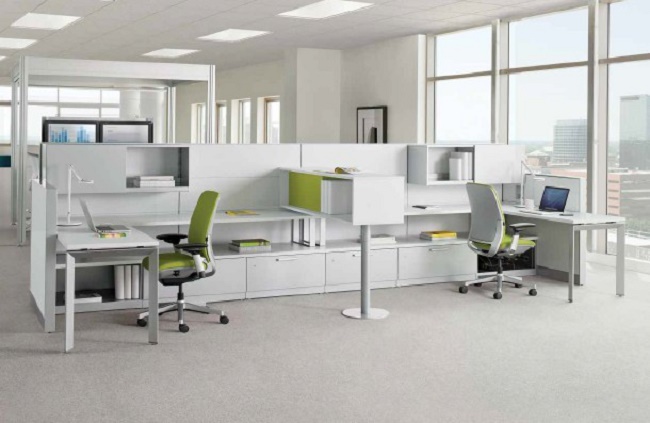

Ако в помещението или сградата има зони с различно ниво на естествено осветление, системата за управление отчита този момент. Активирането и деактивирането на осветителните тела става на редове или отделни групи, в зависимост от промяната на количеството светлина, постъпваща в помещението през деня.

Обработката и преобразуването на сигналната информация се извършват в рамките на единен възел.

Това отваря широки възможности за ръчно управление на осветлението в сгради от всякакъв мащаб и значително опростява внасянето на необходимите промени в основния алгоритъм на работа на системата за подаване на светлина.

Вид #2 — полуавтоматичен вариант на управление

Управляващите системи от полуавтоматичен тип представляват блок с няколко превключвателя, който се вгражда в разпределителното табло.

Програмират се за активиране и деактивиране на осветлението в определени стаи и зони от прилежащия терен в удобно за собствениците време. Не предвиждат свързване към системата за управление на всички жилищни помещения, работни постройки и части от съседния парцел.

Вид #3 — ръчни устройства за контрол на осветлението

Специални дистанционни управления позволяват ръчно дистанционно включване и изключване на светлината.

По тип на сигнала те се делят на две групи:

• радиоуправляеми;
• инфрачервени (ИЧ).

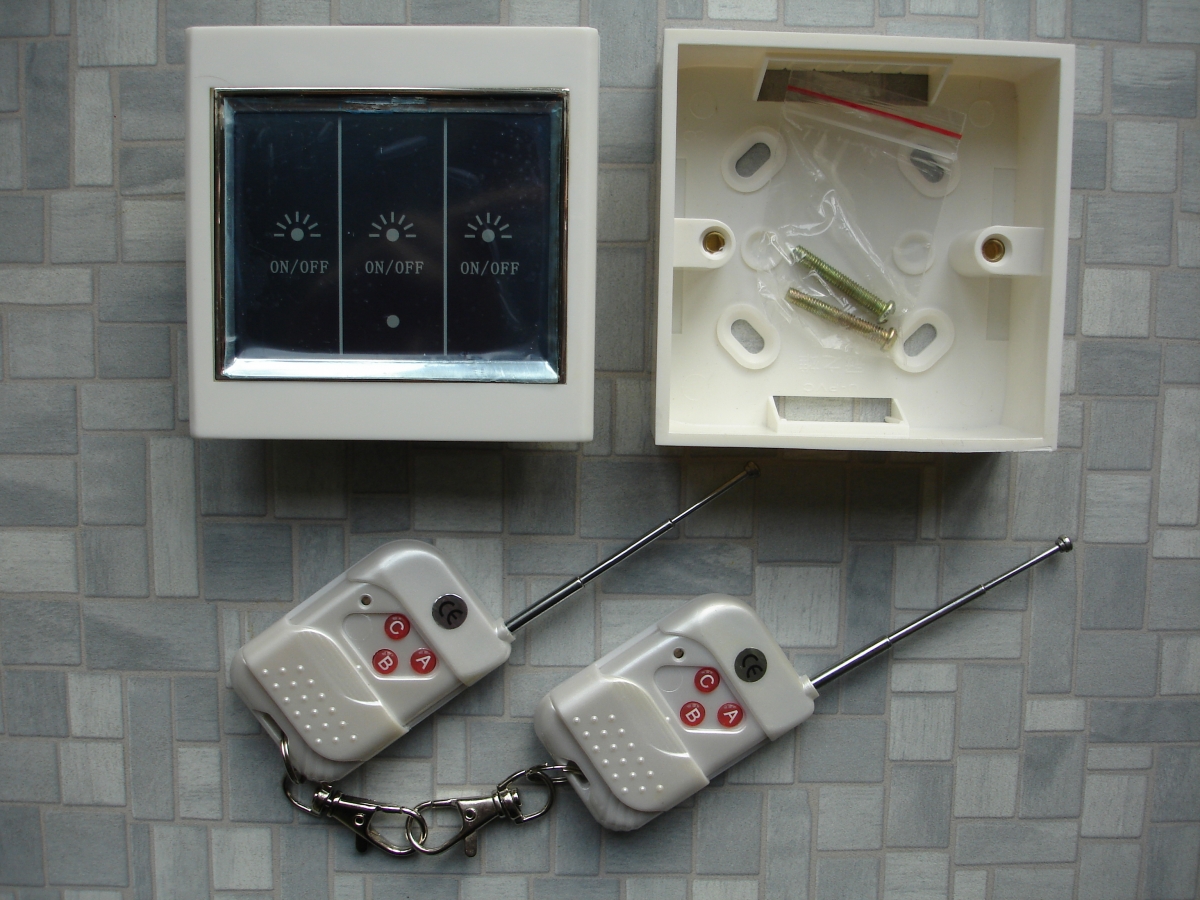

Радиоуправляеми. Устройствата на радиовълни не замърсяват ефира в процеса на работа и правилно изпращат сигнал до източника на светлина, който се намира извън зоната на пряка видимост.

Основният обхват на действие на устройствата е около 100 м, но този показател се намалява 3-4 пъти при наличие на естествени препятствия в помещението или на прилежащата територия.

За да се увеличи зоната на покритие на радиоуправляемото дистанционно управление, могат да се инсталират допълнителни ретранслатори. С тяхна помощ сигналът ще достигне дори до най-отдалечените помещения и рядко посещаваните кътчета от парцела.

Група ИЧ устройства. Инфрачервеното устройство работи надеждно и ясно предава команди, но само в зона на пряка видимост.

Има малък радиус на действие и изпраща импулс на разстояние, не надвишаващо 12 метра при наличие на мощен предавател.

Някои производители оборудват радиодистанционните управления с един или няколко ключодържателя, настроени да управляват определена група устройства. Такъв елемент е удобно да се прикрепи към ключовете от колата, за да не се носи основното дистанционно управление.

На стандартните манипулатори от инфрачервен тип се намират от 5 до 7 бутона, програмирани за определено действие.

Радиовълновите устройства имат 7-10 бутона, способни да контролират не един уред, а конфигурирана група. Например, с едно кликване да активират осветлението на площадката пред гаража и паралелно да отварят портата за влизане на автомобила.

Оборудване за управляващия комплекс

Комплексът за управление на осветлението е многофункционален комуникационен възел с широки опционални възможности.

Той обединява в единна интелектуална система осветителни тела, датчици, фотоелементи и други спомагателни устройства.

Управлението на системата за контрол на осветлението се осъществява не само чрез сензорен екран или дистанционно управление, но и посредством прогресивни мобилни приложения и уеб интерфейси за компютри, смартфони и таблети.

При необходимост мрежата работи абсолютно самостоятелно в зададен режим и не изисква постоянно участие от потребителя.

Допълнително в комплекса могат да присъстват:

• автоматични прекъсвачи с опция за самостоятелно активиране и деактивиране;
• димери, които могат в автоматичен режим да коригират нивото на мощност на светлинния поток в затворени помещения и открити пространства;
• лампи с разширен функционал — автоматично включване и изключване, повишаване или намаляване на мощността, промяна на цветовата температура и нюанса на подаваната светлина;
• светодиодни ленти с допълнителни опции и управляващи контролери от RGB-тип;
• датчици за движение, светлина, присъствие в помещение, отваряне на врати и прозорци;
• дистанционни прекъсвачи.

Правилно конфигурираното управляващо оборудване работи стабилно и коректно взаимодейства с противопожарната сигнализация, ОВК и други системи, налични в помещението.

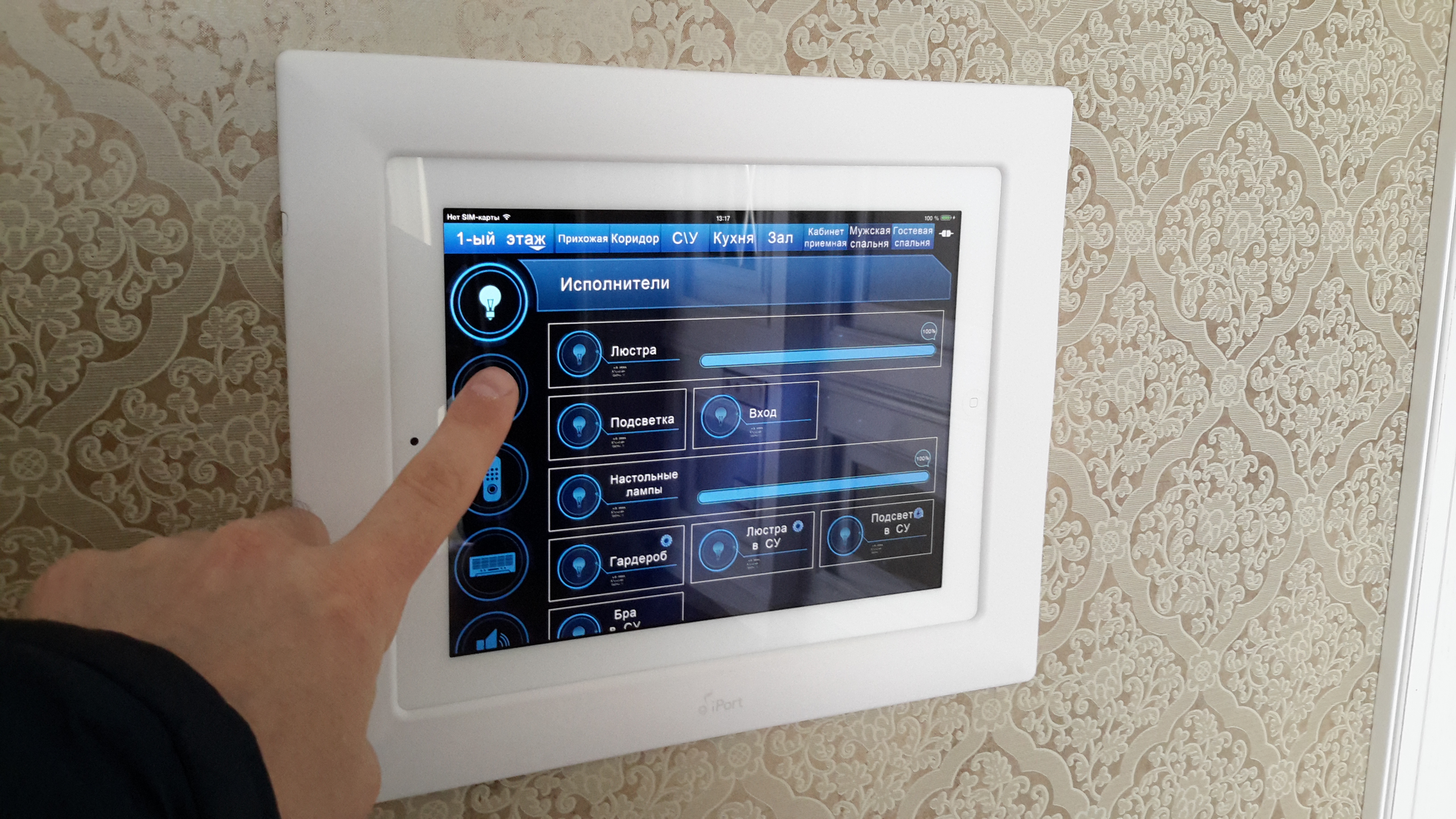

Блокове за управление представляват комуникационни възли с бутони на корпусния панел и осъществяват коректно включване и изключване на осветителни тела.

Отделни модели контролират интензитета на подаване на светлинния поток и неговата яркост, притежават способност да получават и обработват сигнали от дистанционни управления. Бутоните на блока се програмират самостоятелно за определени действия.

Комуникационният блок може не само да държи под контрол включването и изключването на светлината, но и дистанционно да управлява различни автоматични електронни системи, например, гаражни врати или повдигане на щори.

Контролерите се отнасят към опростените елементи на дистанционно управление на осветителни мрежи.

Изработват се в стенен вариант и обикновено се монтират при входа на помещението. Дистанционно активират и деактивират осветителните тела съгласно зададена програма.

Първоначално на стандартния алгоритъм на функциониране модулът се настройва от производителя. Промени в режима на работа могат да се внасят чрез свързвани ЖК дисплей и клавиатура.

Програмата започва да действа, като получава сигнал от датчици, таймери, дистанционно управление или чрез ръчно натискане на бутони върху корпуса на самия контролер.

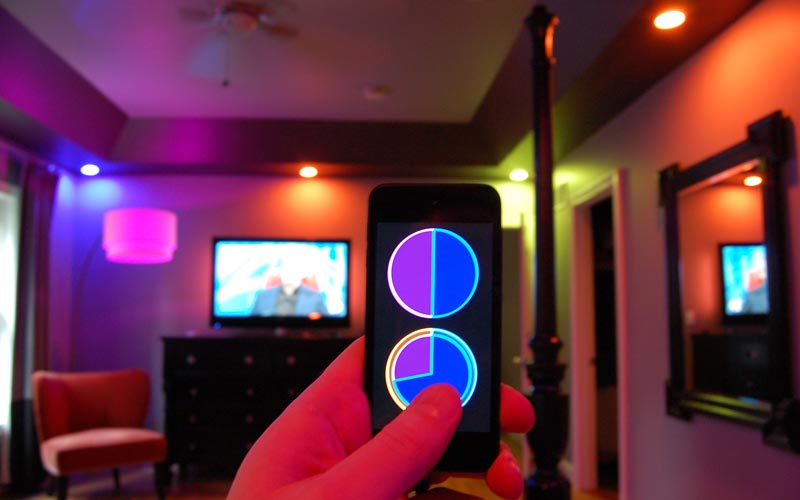

Контролерите от RGB тип се използват за дистанционно управление на светодиодни ленти.

Те имат по-широк функционал и регулират такива параметри като:

• включване/изключване;
• яркост на осветлението;
• диапазон на светене.

С помощта на тези управляващи елементи може да се променя тоналността на светлинния поток, като се настройва според ситуацията или настроението.

Датчиците се отнасят към спомагателните елементи на контролиращата система и реагират на изменение на определени параметри.

Да оборудвате помещението с датчици за движение си струва за семейства с малки деца. Това гарантира, че детето никога няма да остане в помещението без осветление.

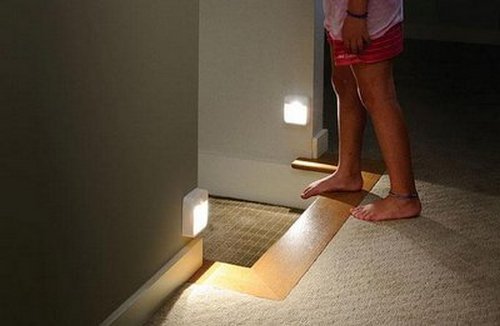

Модулите, които регистрират движение, активират светлината, ако в помещението влезе потребител, и изключват осветителните тела, когато стаята е празна. Това дава възможност за ефективно използване на енергийния ресурс и да не се плащат големи суми по сметките за комунални услуги.

Датчиците за ниво на осветеност проявяват най-голяма полезност в външните системи. Те своевременно включват светлината на прилежащата територия, когато навън настъпи здрач, и оперативно я изключват с изгрева на слънцето.

Такъв начин на дистанционно управление позволява да се спестява електроенергия и да се намалява експлоатационното натоварване на уредите за улично осветление.

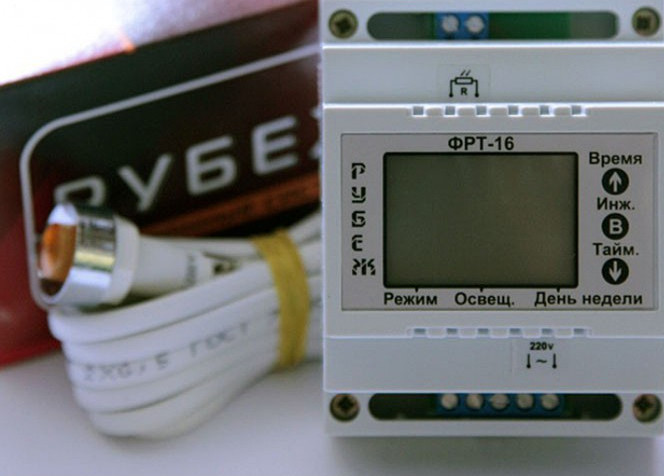

Времеви релета и таймери дават възможност да се управлява осветлението според определен график. Необходимият интервал на включване и изключване на оборудването потребителят може да настрои самостоятелно.

За това как да свържете реле за време, четете по-нататък.

Отделни модели устройства се оборудват с микропроцесор и подлежат на програмиране за конкретни задачи.

На корпуса на електронните релета за време има бутони за управление. Чрез натискане потребителят може да настрои необходимия диапазон на превключване на режимите на работа на системата.

Фотоелементите контролират естествената осветеност на помещението или откритата територия.

При намаляване на нивото на светлинния поток активират изкуственото подаване на светлина и усилват интензивността му според необходимостта. На внезапни ярки светкавици не реагират и вземат предвид само общия фон на осветеност.

Препоръки за организиране на управлението на осветлението

Изборът на подходящи елементи за организиране на система за управление на осветлението зависи пряко от обекта, който трябва да се вземе под контрол.

Необходимо е да се купуват съставните компоненти само в специализирани магазини, като се дава предпочитание на изделия на търговски марки и брендове, които са се доказали добре на пазара.

Тънкости при организиране на система за управление в апартамент

За стандартен градски апартамент инсталирането на системата е целесъобразно при наличие на многоетажно вътрешно осветление.

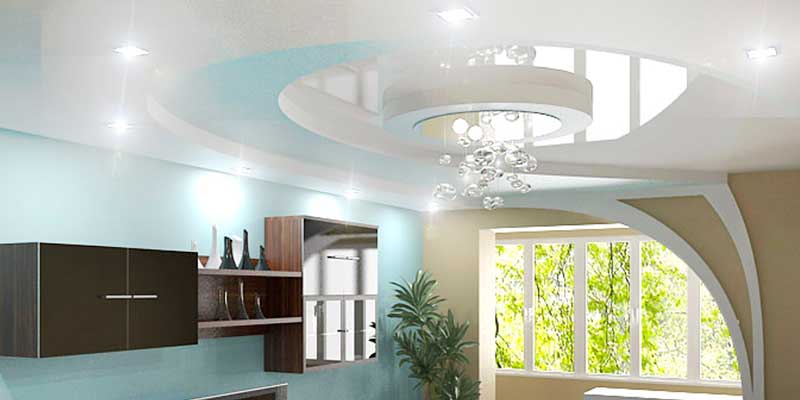

Към управляващия блок се свързват полилей, стенни аплици, таванни осветителни тела и други източници на светлина, които са в стаята. Пълното или частично активиране/деактивиране на осветителните уреди се осъществява чрез дистанционно управление.

В жилищните стаи на апартамента с помощта на дистанционно управление може да се променя интензитета на осветлението и да се осъществява точково осветление на определени зони или интериорни елементи

В санитарните помещения е по-разумно да се монтират сензори за движение. Тогава светлината в тези помещения ще се включва само в момента на посещение, а ще се изключва 1 минута след напускане на потребителя.

Съвети за собственици на вили

Малка частна къща с минимална прилежаща територия си струва да се оборудва с полуавтоматична система за управление на осветлението. Това няма да изисква големи разходи, но ще повиши комфорта на живеене.

Към модула може да се свърже прожектор над входната врата, фенери по пътеката към къщата, осветителни тела в антрето и хола.

Дистанционното управление на системата за осветление в частна къща е достъпно чрез мобилен телефон. За това трябва да се инсталира специално приложение с клиентски интерфейс

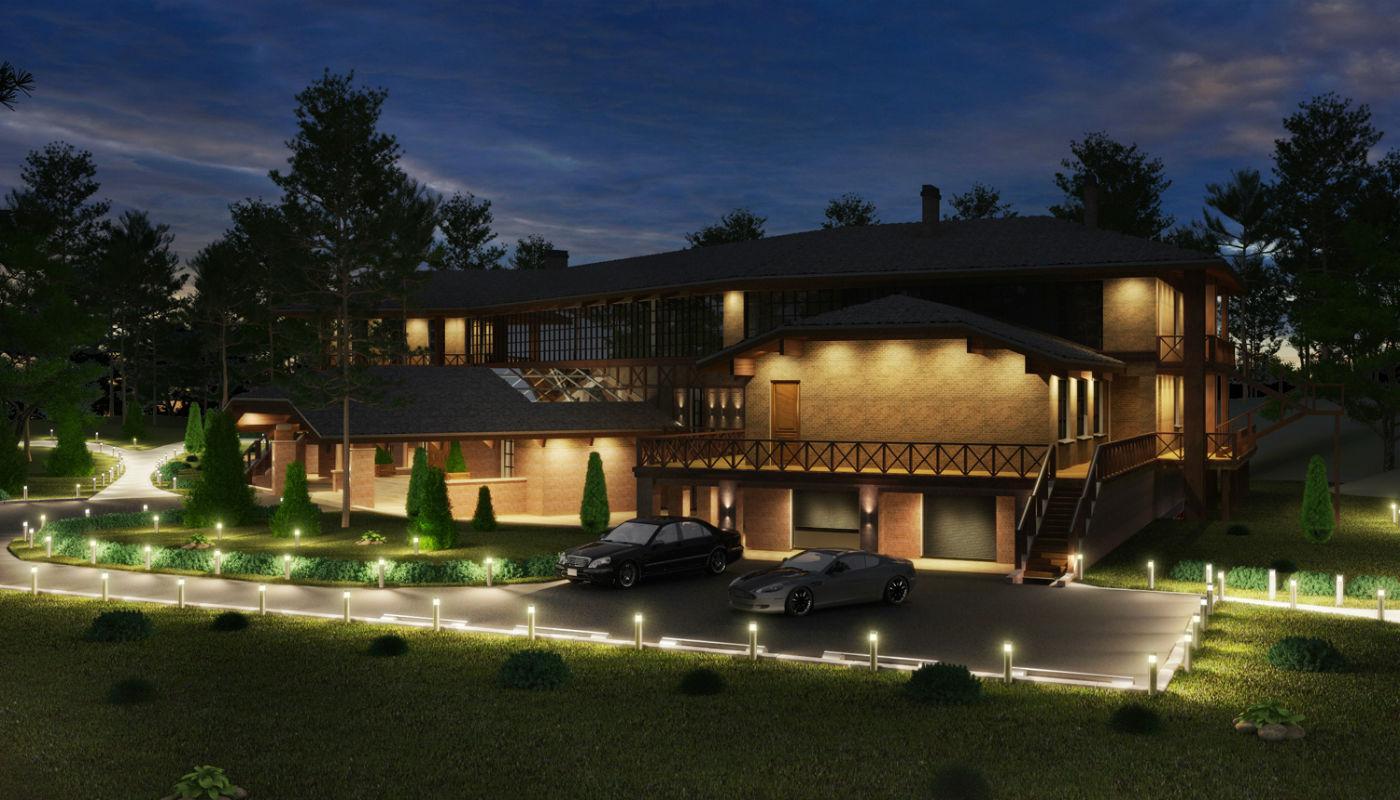

В големите къщи с обширна прилежаща територия най-ефективно се проявяват автоматичните системи за дистанционно управление, които включват не само основни компоненти, но и допълнителни сензори, таймери, димери и контролери.

Наличието на такива елементи позволява да се контролира всеки аспект на осветлението не само вътре в помещението, но и в цялата прилежаща площ.

Основни предимства на управляващите системи

Първоначално възможността за дистанционно управление на осветлението беше достъпна само в скъпи и прогресивни системи „умен дом“. Сега ситуацията се промени и функцията започна да се внедрява в по-прости управляващи комплекси и блокове.

Един от основните плюсове на системата за управление е възможността да се контролират групи уреди или отделни източници на светлина от единен клиентски интерфейс

Дистанционното оборудване има много полезни качества и достойнства.

Сред основните предимства са следните важни позиции:

• Осигуряване на безопасност на помещението при отсъствие на собствениците. Управлението на системата е достъпно чрез всеки съвременен джаджа с достъп до интернет. Собствениците на имоти, заминавайки в командировка или отпуск, могат да програмират автоматично включване/изключване на светлината, имитиращо присъствие на обитатели в къщата или апартамента.
• Икономия на средства и материали при монтаж. За инсталирането на най-простата дистанционна управляваща система не е необходимо да се купува кабел, да се наемат работници за пробиване на стени и да се харчат допълнителни средства в бъдеще за подмяна на проводници.
• Независимост от колебания на напрежението и аварийни прекъсвания на електроенергията. В много прогресивни управляващи комплекси шкафът, автоматът и сензорният ключ с дистанционно управление контактуват чрез радиовълни и не изискват наличието на енергиен ресурс в мрежата.
• Финансова целесъобразност. Блоковете за дистанционно управление позволяват максимално ефективно използване на електроенергията и осветяване във всеки конкретен момент само на необходимите обекти, помещения и територии. При този подход КПД на осветителната система се повишава, а потреблението на енергиен ресурс спада без вреда за комфорта на собствениците на имота.

Тези параметри правят системите актуално и търсено техническо решение за дистанционно управление на осветително оборудване.

Правила за самостоятелен монтаж

Локалните и централизираните системи за дистанционно управление се интегрират в съществуващото на обекта електрическо окабеляване. Захранването на веригите с работен ресурс от линиите, подаващи електроенергия за осветителните тела, в този случай е допустимо.

Ролята на прекъсвачите на токовата верига изпълняват ключове, реагиращи на постъпване на сигнал.

„Напредналите“ управляващи модули имат разширена функционалност и притежават способността да променят вътрешните мрежови показатели, да изключват отделни зони от осветление и да оставят подсветка с оптимално ниво само в помещенията, където в конкретния момент това е целесъобразно.

Всички елементи, необходими за самостоятелно обустройване на система за дистанционно управление на осветлението, могат да бъдат закупени в специализирани магазини или поръчани по интернет.

Самостоятелната инсталация на ДУ-комплекс в домашни условия е допустима.

Но за това е необходимо да се спазват основните правила за пожарна безопасност и да се изпълнят следните стъпки в посочената последователност:

1. Обезтокчете окабеляването в помещението чрез таблото и поставете табелка с предупреждение за извършвани работи.
2. Внимателно, с помощта на подходящ инструмент, демонтирайте остарелите бутонни ключове.
3. На освободените места разположете многофункционалните електронни устройства, оборудвани с приемник, декодер на сигнала и прекъсвач.
4. Надеждно изолирайте областта на контактите между мрежовите проводници и работната платка на блока за дистанционно управление.
5. Активирайте подаването на електрически ток и внимателно тествайте всички елементи на управляващата система за изправност и работоспособност.
6. Ако не бъдат открити неизправности, пристъпете към експлоатация.

Ако нямате практически опит с електрически устройства, не трябва да се захващате сами. По-добре е да използвате услугите на професионалисти и да им поверите инсталирането на управляващото оборудване.

Изводи и полезно видео по темата

Характеристики на модула за дистанционно управление на външното осветление. Подробен преглед и тестване на функционалността на устройството.

Как да управлявате вътрешното осветление в апартамента с помощта на дистанционно управление.

Управление на осветлението в жилищни помещения посредством реле.

Прогресивната система за управление на вътрешното и външното осветление осигурява възможност за контрол на всички параметри на светлинния поток. За обикновените градски апартаменти най-добре подхожда устройство с дистанционно управление.

На големи обекти и в големи къщи с обширна прилежаща територия максимална ефективност демонстрира автоматичният комплекс. Първият вариант на оборудването (с дистанционно управление) лесно се монтира самостоятелно.

За инсталирането на втория са необходими специфични знания и тясно профилиран опит. Работата на такова ниво е най-добре да се довери на професионални инженери-електротехници.
