Свързване на сензор за движение за осветление с ключ: схема и стъпка по стъпка инструкция

С интелигентна електроника за домашно предназначение се характеризират устройствата, получили името “сензори за движение”. Новият вид комутационни устройства, предназначени за източници на светлина, е способен да покаже по-голяма функционалност в сравнение с традиционните конструкции.

Например, свързването на сензор за движение за осветление с ключ или без него повишава комфорта на ползване на осветителния прибор и допринася за икономия на енергийни ресурси. Какви са тези устройства – сензори за движение? Предлагаме да се запознаем с всичко по ред.

В статията разгледахме принципа на работа на различни сензори за движение, отбелязахме особеностите на тяхното приложение, а също така дадохме практически съвети за избор на монтажна схема, за извършване на монтаж и настройка на устройството.

Техническо определение на интелигентността на движението

Автоматиката стабилно и последователно обхваща битовата сфера. Ръчното управление на практически всички видове битова техника уверено се свежда до минимум. Появата на сензори за движение е поредното потвърждение на това.

Тези устройства (като правило, в миниатюрно изпълнение) са разработени и се произвеждат от различни фирми в различно конструкционно изпълнение. Но принципът на действие на всички съществуващи модификации има обща основа – ефектът на излъчване на вълни от различен тип.

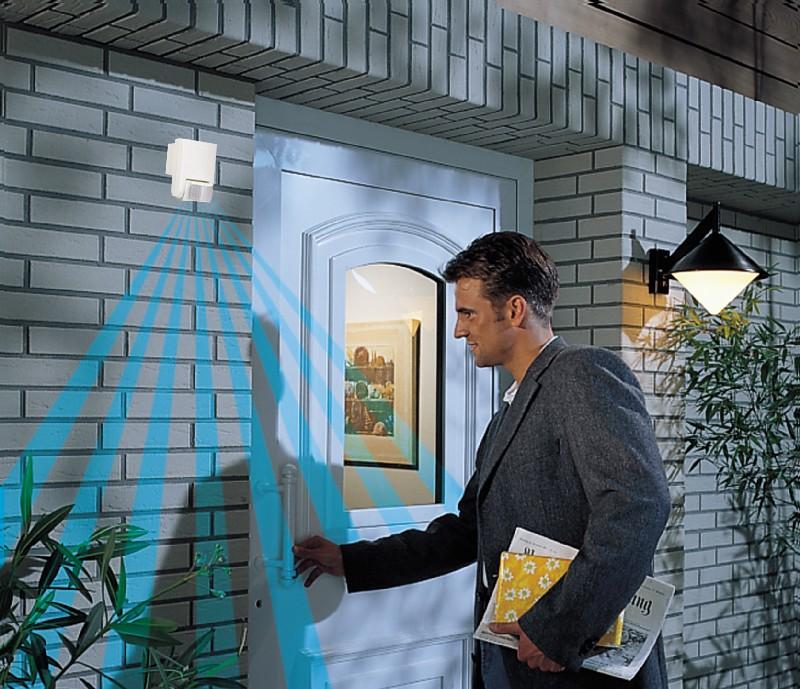

Електроника, надарена с интелигентни способности. Тези устройства разполагат с функции за разпознаване на топлинни лъчи, излъчвани от човешкото тяло. Реагирайки на топлинни потоци, устройствата извършват определени действия.

Към момента намират широко приложение следните технологии:

• акустична;
• оптична;
• радиовълнова.

Изхождайки от практиката на приложение на една или друга технология за производство на конкретен вид система, резултатът от производството са конструкции от различен тип.

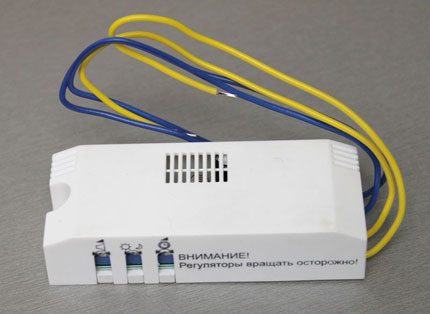

Акустичен вариант на устройството, предназначено за контрол на движението. Изпълнителната механика се задейства тук не от сигнала на топлинни лъчи, а от сигнала на звукови вълни.

По-специално, широко приложение в различни сфери на дейност намират контролерите за движение:

• ултразвукови;
• микровълнови;
• фотоелектрически;
• инфрачервени;
• томографски.

Освен това, трябва да се отбележи още един забележителен детайл от конструкционен характер.

Разделяне на сензорите за движение на групи

Всички съществуващи уреди за контрол на движение условно се разделят на три групи:

• активни устройства;
• пасивни устройства;
• комбинирани устройства.

Различават се едни от други по технологични особености.

Активните устройства – конструкциите обикновено са изпълнени по схема на приемателно-предавателни уреди, от които работният сигнал се излъчва и приема като отразен от предмети.

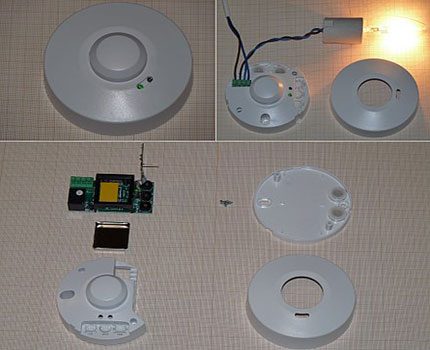

Още едно изпълнение на устройство за контрол и включване/изключване на периферно оборудване. Тази конструкция действа по принципа на излъчване и приемане на радиовълни. Това е така нареченият датчик за движение с радиоканал.

Конструкциите от пасивен тип обикновено работят по схема на получаване на сигнални вълни от външния свят. Тоест тук работи само техниката на приемане.

Комбинираните датчици, съответно, са направени с оглед на двата отбелязани варианта.

Лъвският дял от целия наличен асортимент се пада на инфрачервените датчици, които от гледна точка на конструктивните особености се отнасят към разряда на пасивните уреди. Това е най-достъпното и икономически оправдано оборудване за битово приложение.

Принцип на действие на инфрачервените устройства

Анализът на топлинното излъчване – ето основата на действие на този вид уреди, предназначени да контролират придвижването на хора. За целта в конструкцията на устройството е внедрен високочувствителен сензор.

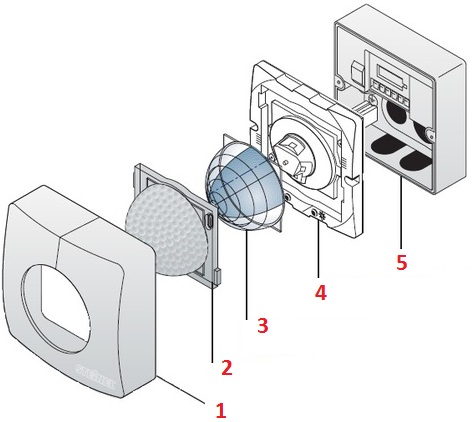

Широко разпространена конструкция на инфрачервено действие: 1 – капак на корпуса; 2 – многоелементна лещова система; 3 – ограничител на зоната на обхват; 4 – електроника на сензорно управление; 5 – захранващ блок и основание (+)

Елементът реагира на топлинно фоново излъчване (от човек), изпраща сигнал на електронна схема за сравнение, където се определя моментът на задействане. Чувствителността на сензора се усилва благодарение на специална леща, монтирана по пътя на разпространение на топлинните вълни.

Конструкциите на съвременните датчици за движение се снабдяват с многоелементни лещови системи. Такова решение прави възможно да се обхванат значителни площи, подконтролни на датчиците. Например, монтиран на височина 4 м от нивото на пода, един инфрачервен датчик е способен да контролира движение на площ от 20-25 м².

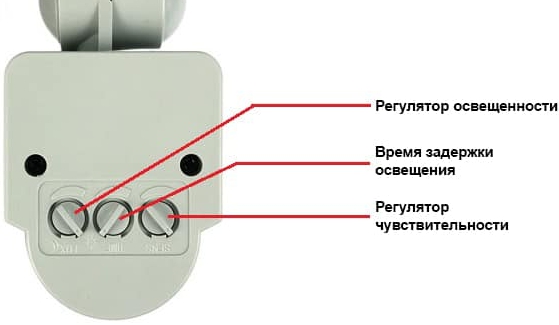

Най-простата конструкция на система с инфрачервено действие. Евтин за закупуване, лесно монтируем, просто настройваем уред. За настройка се използват три променливи резистора.

Всеки отделен уред е оборудван с електронен модул за настройка. С помощта на специални регулатори (променливи резистори или подобни елементи) се задава нивото на чувствителност и времето на действие. Настройката на нивото на чувствителност определя работоспособността на уреда при различни условия на осветеност.

А системата за настройка по време задава времевите граници за нулиране на активното действие (връщане на устройството в режим на проследяване). Тази граница може да бъде от 1 секунда до 60 минути.

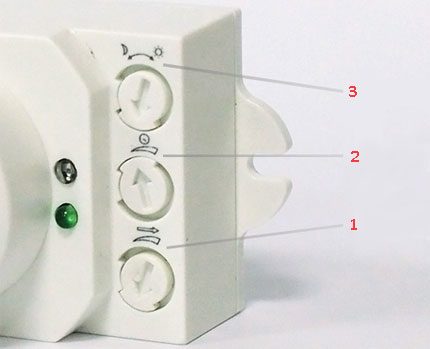

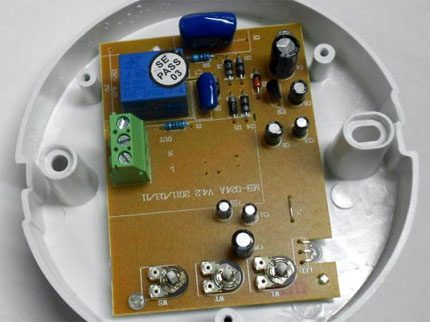

Модул за настройка на инфрачервен датчик, който позволява гъвкаво регулиране: 1 – настройка на чувствителността по движение на обекти; 2 – задаване на време на включено състояние; 3 – регулиране на яркостта на лампите на осветителния уред

Също така има датчици за движение с конструктивно изпълнение, при които се поддържа функцията за регулиране на яркостта на светлината на лампите. Тези уреди могат да се настройват за плавно изменение на яркостта веднага след затваряне на веригата, като включват осветлението с известно закъснение.

Как да свържете устройството в осветителна верига

За датчиците за движение с автоматична функция за управление на осветителните уреди е характерно таванно инсталиране. Уредите са предназначени за закрепване по схема на повърхностен монтаж. Но не по-рядко датчиците за контрол на движение се монтират и на стени.

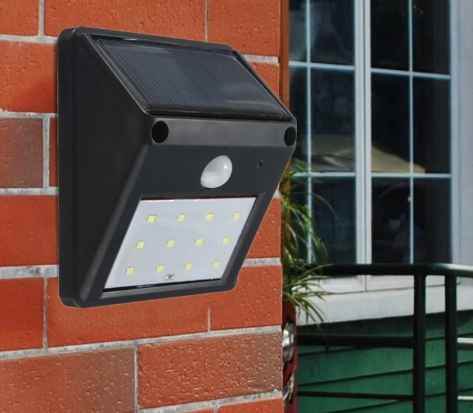

Датчици за движение със стенен монтаж. Този вид уреди не осигурява същото покритие за контрол на площта, каквото осигуряват таванните конструкции, но стенните устройства също се използват доста активно.

Традиционните места за инсталиране са помещения с малка площ: жилищни апартаменти, офиси, помощни помещения.

Трябва да се подчертае, че свързването на датчиците за движение е възможно не само за комутация на осветителните уреди. Със същите тези устройства е удобно да се превключват от един режим в друг системите за вентилация, отопление и други.

Свързването на уредите е допустимо при условия на нормална околна среда. Уредите могат да се използват само вътре в затворени помещения. Междувременно, класът на защита на тези устройства съответства на стандарт EN 60669-2-1.

Препоръки за избор на монтажна схема

За оптимална височина на инсталиране на уредите за контрол на движение се счита стойност 2,5 m. Ако се спазва това условие, радиусът на зоната на чувствителност ще бъде не по-малко от 3,5 m. По-голямата част от градските и частните жилищни сгради разполагат с помещения точно с такава височина.

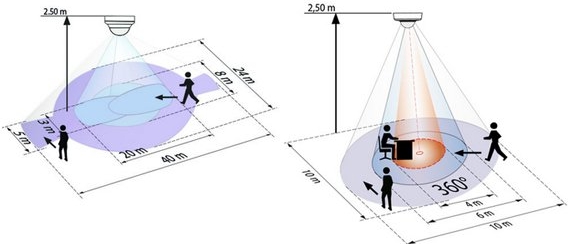

Стандартни параметри за контрол, с които разполагат инфрачервените уреди. Получени са експериментално с участието в експериментите на устройства с различно изпълнение (+)

Монтажните работи трябва да се изпълняват от лица, които притежават професионални умения за работа с електрическо (електронно) оборудване. Извършването на всички монтажни операции е допустимо само при изключена електропреносна линия на мястото на монтажа.

Схемните решения за монтаж могат да бъдат различни в зависимост от потребителските нужди. Често се прилага схема за свързване на осветителни уреди чрез датчик за движение, използван в комбинация с обикновен ключ.

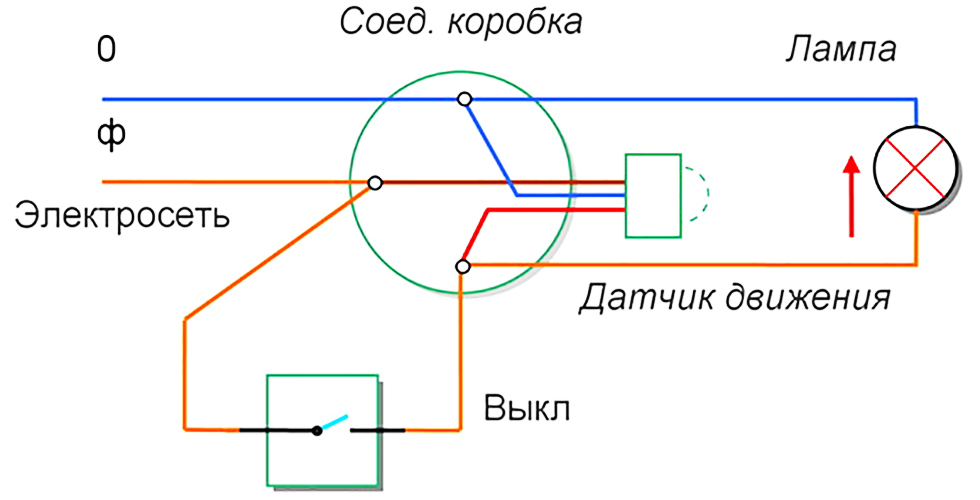

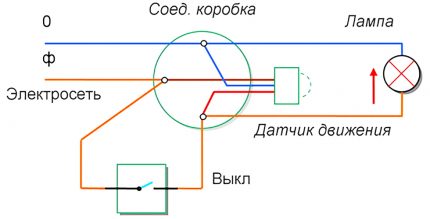

Схема за свързване в състава на електрическата мрежа, когато заедно с датчика за движение се инсталира обикновен ключ (+)

Нека разгледаме този вариант с поетапна инсталация.

Монтаж на сензор за движение с ключ

Първата стъпка на потребителя обикновено е изборът на начин за прокарване на захранващия кабел до тялото на датчика за движение. Корпусът на датчика трябва предварително да бъде отворен. Разглобяването на корпуса не е сложно. Трябва с плоска отвертка леко да се подребе ръбът на основата в точката на закопчалката.

Допустими са два варианта за прокарване на кабела:

• вход отзад – като правило, се използва за скрита инсталация, чийто край е изведен през отвор в тавана;
• страничен вход отстрани – използва се за външно полагане на кабела.

Във всеки случай, необходимо е да се премахне временната заглушка на входния отвор.

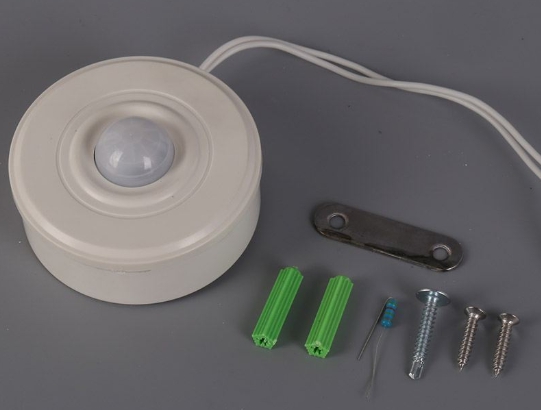

Преди монтажа е необходимо да се подготвят крепежните елементи, да се огледа датчика, а след това – внимателно да се отвори корпусът му.

Втора стъпка – свързване на проводниците на кабела според мястото на предназначение. Мястото на предназначение са точките на клемите, отбелязани върху корпуса на уреда със съответните символи (L, N, L1). В зависимост от производителя на уреда, както и от конфигурацията на устройството, обозначенията могат да се различават.

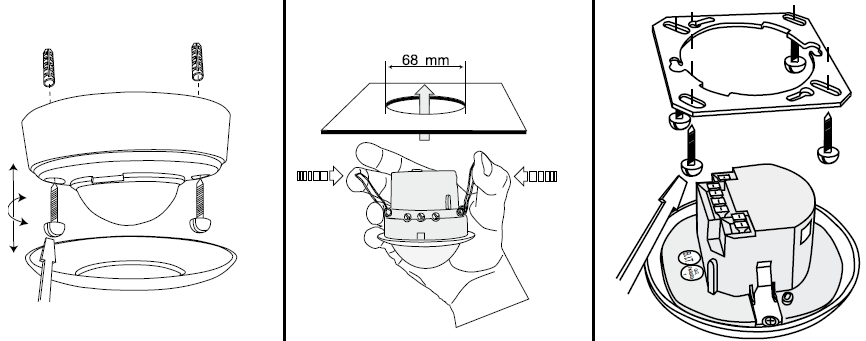

Трета стъпка предполага инсталиране на датчика за движение – директно закрепване на уреда към тавана. За закрепване върху корпуса на основата на уреда има отвори. През тези отвори се извършва закрепването.

Ако таванът е бетонен, предварително точките на закрепване трябва да се размаркират, да се пробият, да се снабдят с дюбели. След като закрепването към тавана е завършено, към основата на уреда се прикача капакът и се избърсва цялата конструкция с мека кърпа.

За окачени таванни конструкции се използват вградени датчици за движение. За закрепване на корпуса са предвидени притискащи пластини (+)

Четвърта стъпка – настройка на уреда, чиято същност се състои в задаване на необходимите стойности на сервизните потенциометри.

Класическото изпълнение на уредите обикновено е съпроводено от три сервизни потенциометъра:

• време на закъснение (Time);
• яркост (Lux);
• чувствителност (Meter).

С първия потенциометър могат да се зададат необходимите параметри на закъснение за изключване (т.е. след като лампата светне, тя ще угасне едва след изтичане на зададеното време).

С второто се задава режимът на осветеност (минималната стойност за включване в пълен мрак). С потенциометър три се настройва степента на чувствителност към движение. Обикновено първоначално чувствителността се настройва на минимум.

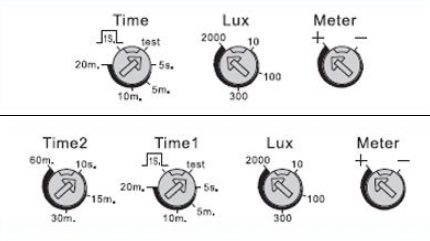

Варианти на наличие на регулиращи елементи в зависимост от модификацията на уредите. Горната половина – използват се при прости устройства с комутация на една група външни уреди. Долната половина – усложнени конструкции с комутация на две групи външни уреди (+)

Пета стъпка от инсталацията – тестване на сензора за движение. За изпълнение на това действие трябва да се използва съответната функция (Test), която се включва чрез настройване на потенциометъра (Time) в тестово положение (Test). След като се настрои потенциометърът на тази отметка, системата се свързва към мрежовото напрежение.

След подаване на ток в линията трябва да се изчака поне 1 минута. Това време е необходимо за инициализация на устройството, за влизането му в работен режим. Тестването на устройството може да се извърши без свързване на осветителни уреди. Контролът на включване или изключване се индицира от светодиод, изведен на предния панел.

Като се върти последователно регулаторът на осветеност и чувствителност, се избира желаният режим на работа на сензора. Отделно се настройва времето за закъснение на осветлението (+)

В тестов режим на работа на сензора трябва да се активира движение в границите на зоната на чувствителност. Ако сензорът засече движение, контролният светодиод на предния панел трябва да светне за кратко време (2-3 сек.). Като се върти потенциометърът за чувствителност (Meter), се настройва желаното ниво.

По аналогичен начин или с незначителна корекция се извършва инсталацията и настройката на всякакви други уреди от подобен клас (инфрачервени). Някои разлики обикновено могат да се наблюдават при уреди, предназначени за свързване на няколко товарни канала.

В състава на такива конструкции могат да се монтират допълнителни регулатори и да се увеличава броят на клемите за свързване.

На нашия уебсайт има подборка от статии, посветени на избора, инсталацията и използването на сензори за движение за осветление. Препоръчваме да се запознаете:

1. Лампи със сензор за движение: как работят, как да се свържат + ТОП на най-добрите производители
2. Как да свържете сензор за движение към крушка: поетапна инструкция

Изводи и полезно видео по темата

Това кратко видео ръководство демонстрира нагледно по какъв начин се извършват операциите по свързване за някои модификации на уредите. Има смисъл да се гледа за усъвършенстване на практиката.

Обзорен видеоматериал по темата за използване на микровълнови сензори. Тези съвременни модификации се отличават с високо ниво на “усет” и надеждна работа в състава на интелигентни домашни системи.

Завършвайки обзора, трябва да се добави информация относно техническите изисквания към такива уреди като сензорите за движение.

И така, товароносимостта на устройствата обикновено не надвишава 1 kW, а максималният ток на комутация е не повече от 10 A. Уредите са проектирани за работа в мрежи с променлив ток с честота 50-60 Hz при номинално напрежение 230 V.

Необходимо е да се помни за тези основни параметри, преди да свържете датчици за решаване на конкретни задачи.
