Как да свържете сензор за движение към крушка: поетапна инструкция

Използването на датчик за движение за активиране на осветлението в момента на приближаване към осветителното тяло значително повишава нивото на комфорт в дома/офиса/апартамента. Миниатюрният уред ръководи системата вместо вас, като ви позволява да не се грижите за подобни дреболии. Намалява се разходът на електроенергия, а освен това можете лесно да го монтирате сами.

Струва си да се сдобиете с устройство, което е икономично от всички страни. Съгласни ли сте? Ще ви разкажем как да свържете датчик за движение към крушка. В представената от нас статия са дадени технологични правила и схеми, достъпни за начинаещ електротехник. Изброени са варианти за разполагане, описана е спецификата на настройка.

Датчик за движение: основни функции и принцип на работа

Основното предназначение на датчика за движение е комутация на електрическата мрежа. Може да работи както с активен товар във веригата, така и с активно-индуктивен. Всяко движение в контролираната зона първо стартира процеса на определяне на нивото на осветеност (ако такава функция е предвидена в устройството).

Ако показателят е под зададения праг на задействане, устройството затваря контактите и включва лампата. По този начин детекторът може да работи както през нощта, така и през деня. Прагът на задействане се задава с помощта на регулатори, той може да бъде от 3 до 2000 лукса.

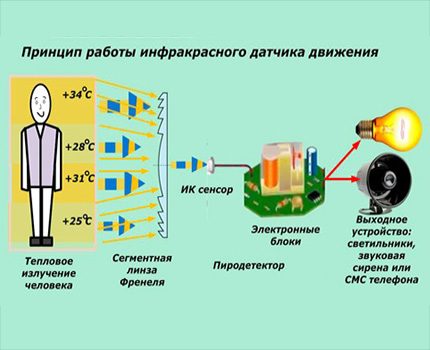

В бита най-често се инсталират устройства, чиято работа се основава на улавяне на електромагнитни трептения на вълни в инфрачервения спектър. Времето, след което детекторът се задейства при откриване на движещ се обект, също се настройва.

Чрез завъртане на регулатора се задава режим на задържане. При различните модели времето на закъснение може да се настройва от 10 секунди до 7–15 минути (допуска се малка грешка).

Работата на детекторните устройства се основава на откриване на движение или на установяване на присъствие на човек в зоната на обзор

Ориентири за правилен избор

Различните модели могат да имат различно предназначение. Някои са предназначени само за управление на вътрешни осветителни уреди, други са по-универсални и могат да се използват за схеми с електроуреди, с устройства за сигнализация, с система за улично осветление.

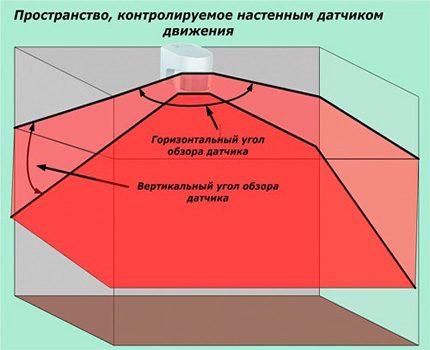

Датчиците могат да бъдат с ограничен и кръгов обзор, да имат различни ъгли на хоризонтално и вертикално наблюдение. Устройствата за закрепване на стена контролират зона под ъгъл 110—120° или 180° по хоризонтала и 15—20° по вертикала.

Моделите с подвижен орган на обзора значително улесняват настройката, а стационарните нямат такава възможност, затова за тях трябва по-внимателно да се избере място за разположение.

При моделите с ограничен обзор ъгълът на обзора може да варира и да бъде от няколко единици до стотици градуси. При избора на устройство е необходимо да се вземе предвид каква площ може да контролира уредът.

Детекторите с кръгов обзор могат да обхващат контролираната зона под ъгъл от 360° по хоризонтала. Тяхната зона на обзора има форма на конус, разширяващ се надолу. Въпреки голямата контролна зона, непроследимите участъци (извън радиуса, в ъглите) в помещението все пак остават.

За инсталиране на датчика на открито или в помещения с висока влажност е необходимо да се избере устройство с висока степен на защита от външни фактори (прах, влага).

Например, устройствата със степен на защита IP20 могат да се използват само във вътрешни помещения с нормална влажност, с IP33 е възможно монтиране на открито — на тераса, веранда, беседка. С IP44 може да се монтира на открито, но трябва да се защити с козирка от попадение на водни капки по време на атмосферни валежи.

Може да се закупи готов комплект от ключ и датчик за движение. С особеностите на неговия избор и монтаж ще ви запознае препоръчваната от нас статия.

Разполагане и начин на ориентиране

Общи правила за инсталиране на датчиците:

• височината на инсталиране над наблюдаваната повърхност може да бъде от 2,5 до 4 м (параметърът зависи от модела на устройството);

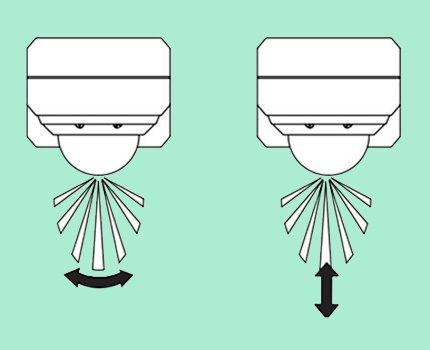

• при избора на място за монтаж се взема предвид, че детекторът е по-чувствителен към движение, което става напречно на зоната на наблюдение;
• Общата мощност на натоварването на лампите е ограничена и може да бъде, например, от 60 до 1200 W за крушки с нажежаема жичка и от 0 до 600 W за луминесцентни осветители.

Върху чувствителността на детектора оказва влияние също и температурата. Диапазонът на температурните стойности, при които уредът нормално изпълнява функциите си, е от -20 до 40 °C.

Начини за инсталиране на сензори за движение на примера на устройства на фирма TDM ELEKTRIK: ДДПт-01 се монтира в цокъл; Е27, ДДТ-03, ДДТ-02, ДДТ-01 се инсталират в монтажен отвор за точкови осветители (диаметърът при различните устройства се различава и може да бъде 40–65 мм); ДДСк-01 може да бъде вграден в стена, таван, корпус на осветителното тяло.

Забранено е да се инсталират лампи:

• върху вибриращи повърхности;
• близо до вентилатори, климатици;
• върху гланцови бели повърхнини на стени;
• близо до източници на топлина — електрически радиатори, лампи;
• върху повърхности, които се намират под директни слънчеви лъчи.

За да се избегне фалшиво задействане, се избягва въздействие върху инфрачервения детектор от източници на електромагнитни вълни, ветрови и топлинни потоци.

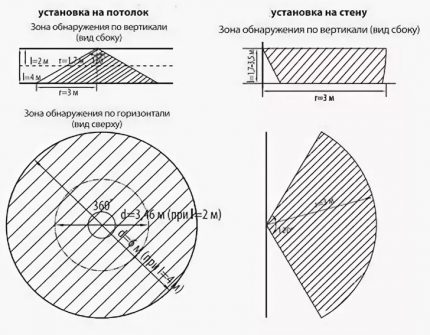

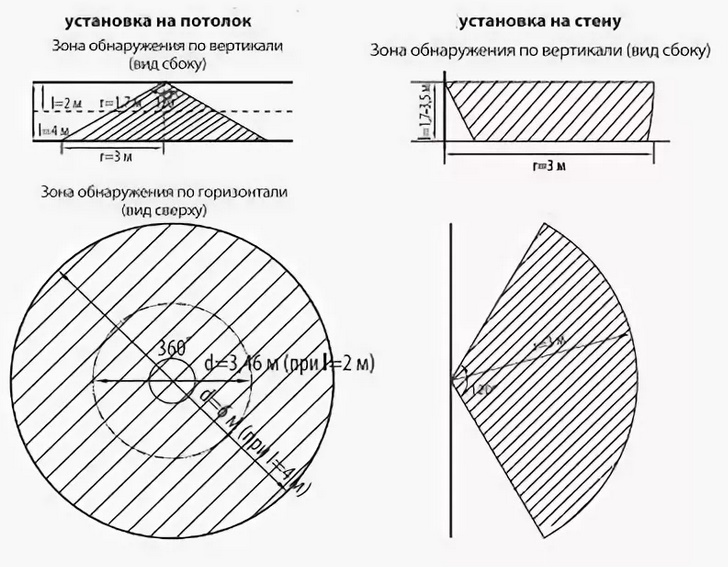

При избор на подходящо място за монтаж се взема предвид зоната на засичане на обекти при различно разположение на устройството

Също така не трябва в зоната на действие да попада лампа с нажежаема жичка — постепенно изстиващата жичка ще доведе до задействане на детектора, тъй като той ще реагира с включване на промяната на нейната температура.

Така може да продължи до безкрай — светлината ще се включва и изключва. Фалшиво задействане може да настъпи и при ветровито време поради люлеенето на клони.

При избор на място за инсталиране и разположение на самия сензор е необходимо да се вземат предвид: височината на монтаж, температурата на околната среда, да се уверите в липсата на всякакви смущения.

Как да инсталирате устройството и да го свържете към лампата?

За начало нека разгледаме монтажа на сензор за движение на примера на модели, които се инсталират в отвори, предназначени за точкови осветители.

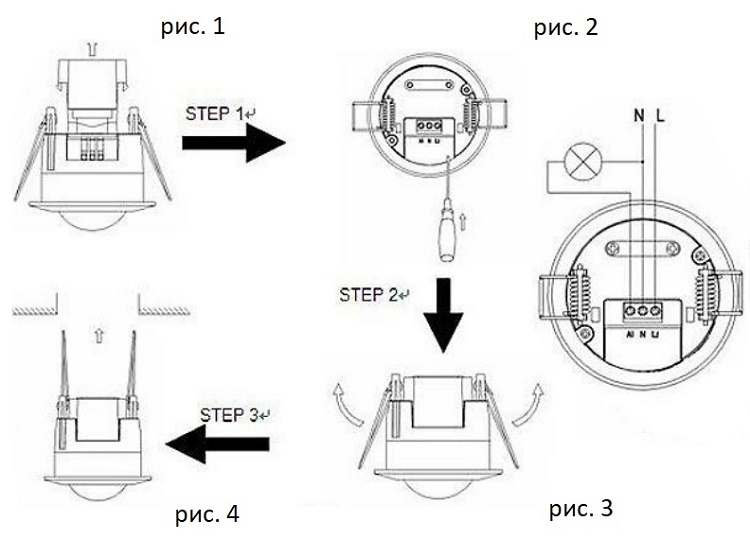

Последователността на действията за инсталиране е следната:

1. Изключват напрежението в електрическата мрежа.
2. Свалят защитния пластмасов капак (фиг. 1).
3. Свързват проводниците (фиг. 2). Схемата за свързване производителят посочва на самия уред и в паспорта на устройството.
4. Отгъват пружините-фиксатори, насочвайки ги нагоре (фиг. 3).
5. Инсталират сензора в подготвения отвор (фиг. 4) — пружините ще фиксират положението му.

Инсталирането може да се счита за завършено. Остава да се регулира и тества работата на устройството.

Електросхемата за монтаж на сензори за движение, които се инсталират в отвори за точкови осветители, е посочена на задната страна. Тя може да се различава донякъде при различните серии устройства.

По-лесно се инсталира сензор, който се завива в цокъл. След това в него се завива крушка. В този случай е необходимо да се използват само онези лампи, които не са по-мощни от посоченото в паспорта на устройството. Препоръчително е да закупите специализирани лампи, предназначени за работа в тандем с детектори.

За да инсталирате външен датчик в таван, стена или корпус на осветително тяло, трябва да поставите устройството в подготвения отвор и да закрепите корпуса към монтажната повърхност с помощта на самонарезни винтове. След това трябва да изключите захранването и да свържете фазовия и нулевия проводник на захранващия кабел към клемите съгласно схемата.

Преди свързване задължително проверявайте характера на проводниците. Цветовата маркировка на практика не винаги съответства на общоприетите норми.

Тестване и настройка на датчика за движение

Всяко устройство има минимум два регулатора. Тестването и настройката се извършват по два основни параметъра — продължителност на светене (TIME) и чувствителност на задействане (LUX). Първият показател означава интервал от време, за който датчикът оставя лампата включена.

С всяко разпознато движение отброяването на времето за продължителност на светене започва отначало. То може да се настройва от потребителя за интервал от 10 сек до 4 мин.

Чувствителността на задействане на устройството също е настройваема величина. С нейна помощ може да се коригира при какво ниво на естествена осветеност ще се включва светлината. По този начин може да се настрои включването на лампата както през деня, така и през нощта, или само през нощното време на денонощието.

При пускане на датчика за движение в работа се провежда неговото задължително тестване. За целта се настройва регулаторът за ниво на осветеност в положение, отговарящо на дневно осветление. Регулаторът за управление на времето се настройва на минимум.

След свързване към електрозахранването е необходимо да се изчака около 30 секунди — датчикът ще задейства и ще включи осветлението също за 30 секунди. След това трябва да насочите чувствителната област на датчика към зоната, която трябва да бъде под наблюдение, да проверите чувствителността и радиуса на действие.

Изпитайте дали интервалът от време на задействане и работа на лампата съответства на зададените параметри. Проверява се също работата на устройството през нощното време и окончателно се настройват комфортните за вас параметри.

По-сложни по конструкция устройства, които се използват за охранителни цели, имат в конструкцията си още регулатор за обхват на действие (SENS). С негова помощ се извършва настройка на зоната на чувствителност. Датчиците също се оборудват с вграден микрофон с регулатор на нивото на шум (MIC), при който устройството трябва да се задейства.

Двата последни регулатора рядко се използват за евтини датчици, тъй като тяхната функционалност в битови условия рядко е търсена.

Варианти на схеми за свързване на ИК устройството към лампата

Използвайки различни схеми за свързване и допълнителни устройства, може да се постигне по-широка функционалност на датчика за движение. Например, да се разшири контролираната зона, да се изключи автоматичното управление на системата за осветление или временно да се управлява осветителната група без участието на датчика за движение и т.н.

Свързване за управление без ключ

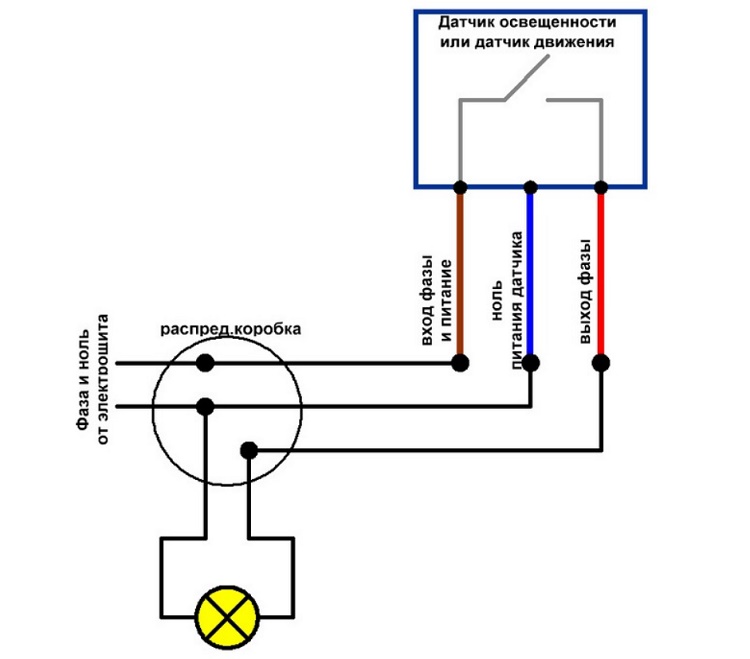

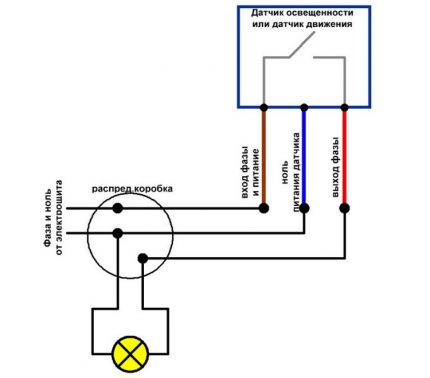

Схемата, състояща се от осветително тяло и детектор, е най-простата. Тя е нанесена от производителя върху задната страна на устройството или е описана в приложената инструкция.

Най-простата схема за свързване решава основната задача – включване на лампата при засичане на движение в зоната на контрол.

При оборудване на удължени помещения, покрай алеите в двора или по периметъра на сградата, един уред за засичане на движение често е недостатъчен, за да управлява осветлението – ограниченият му обхват не позволява това.

В такива случаи се използват два или повече детектора. Едноименните им клеми се свързват по паралелна схема, а след това се водят към лампата.

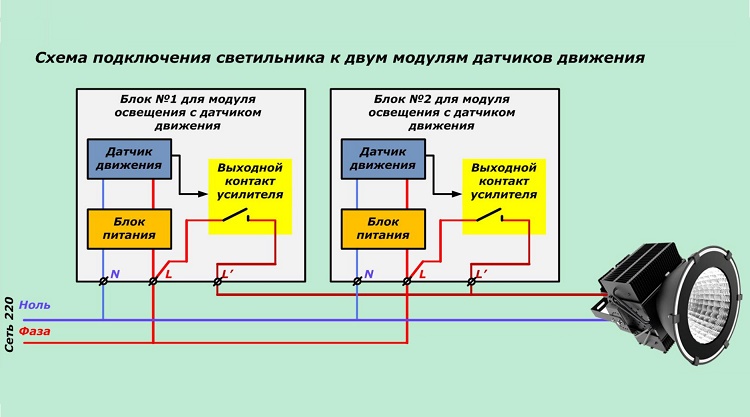

Схема за свързване с два детектора: при задействане на който и да е от тях, контактът в електрическата мрежа се затваря и осветителното тяло светва.

Свързване към крушка с ключ

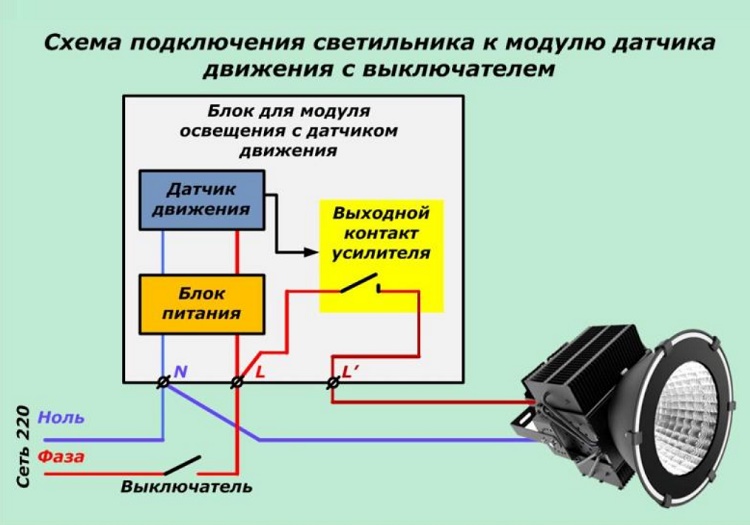

За да се изключи системата за автоматично включване, която работи на базата на детектор за движение, към работната схема се добавя ключ. Свързва се на участъка на входящия захранващ кабел пред детектора.

Във включено положение на ключа схемата работи по същия начин, както ако е съставена без него. При изключването му модулът на детектора за движение се обезточва напълно и системата не работи.

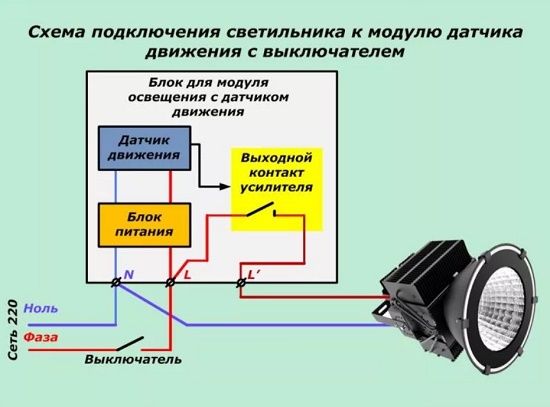

Един от вариантите за организация на схема за свързване с ключ: при разтваряне на контактите системата напълно престава да работи.

Ако е необходимо, при намиране на човек в помещението лампата да свети, като същевременно намирането му в неподвижна поза да не води до изключване на осветлението, тогава се използва следната схема.

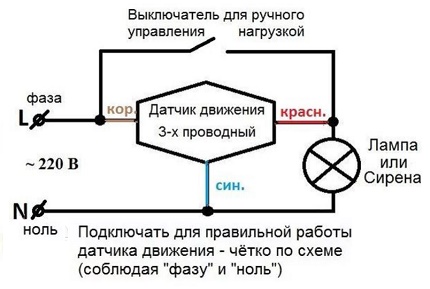

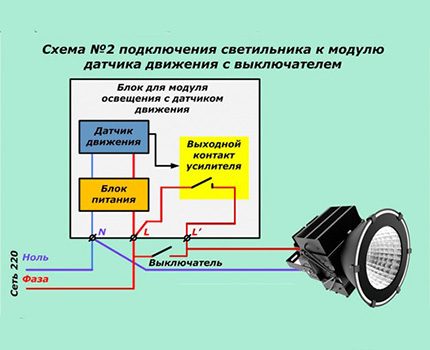

Към входния и изходния фазов проводник на детектора се свързва ключ – по този начин се създава отклонение на електрическата мрежа в обход на основния участък. Сега с помощта на ключа може да се включва осветление, което няма да зависи от двигателната активност в контролираната зона.

В тази схема включеният ключ шунтира участъка на електрическата верига, който преминава през детектора за управление на осветлението. Такова свързване създава повече комфорт при управлението на осветителното тяло.

Проверените на практика схеми за свързване на устройство за управление на осветлението с използване на ключ са разгледани и представени в статията, която силно препоръчваме да прочетете.

Изводи и полезно видео по темата

Видео #1. Как да свържете устройството по проста схема и да го настроите:

Видео #2. Два варианта за свързване на детектора към лампа с ключ:

Начинът на свързване на сензора за движение към лампата до голяма степен зависи от целите, които се планира да бъдат постигнати. В зависимост от това дали трябва да се организира автоматично осветление в апартамента или на улицата, около охраняема сграда или гараж, се избира устройството и работната схема.

Искате ли да разкажете как сте свързали сензора за движение към крушката със собствените си ръце? Разполагате ли с полезна информация по темата, която може да помогне на посетителите на сайта? Пишете, моля, коментари в блока за форма по-долу, поставяйте в нея снимки и задавайте въпроси.
