Лампи със сензор за движение: как работят, как да се свържат + ТОП на най-добрите производители

Във връзка с постоянното усъвършенстване на осветителните уреди се появяват нови възможности, подобряват се техните експлоатационни характеристики. Резултатът са лампи с датчик за движение — удобни и икономични устройства.

Тази новост си заслужи добра репутация сред потребителите. В тази статия ще разкажем за принципа на работа на тези лампи, техните конструкционни особености, а също така ще разкрием тайните на техния монтаж.

Предназначение на датчика за движение

На сензорния елемент е възложена функцията за определяне на факта на движение на всеки обект в зоната на обхват и управление на осветлението. Собствено лампата няма никаква връзка с реагирането на определени обстоятелства, но след получаване на сигнал от датчика тя се включва или изключва.

Щом в района на обхват бъде забелязано някакво действие, се активира предварително заложената функция на релето. Може да бъде подадена не само команда „включване“, но и сигнал за промяна на такъв параметър като мощността. За крушка с датчик за движение и димер е възможна настройка на показателите на осветеност според времето на деня.

От предварително програмираните настройки на системата зависи взаимодействието на датчика, регулатора на осветлението и лампата, както и времевото закъснение за включване. Последното действие е задействане на команда за активиране на лампата след определен период от време, в резултат на което се появява възможност за пестене на електроенергия.

Лампите, допълнени с вграден датчик за движение, най-често се инсталират в жилищни помещения, офиси, входове. Използват ги и за устройство на умно външно осветление.

Осветително тяло с датчик за движение — най-добрият вариант за устройство на осветление във вход. То ще се включва само когато човек се появи във входа или на стълбищната клетка

Човек поради присъщата си невнимателност може да остави лампата включена, а това води до допълнителни разходи. Лампата, която се включва, след като стаята остане празна, просто решава този проблем.

Видове лампи с детектор за движение

В зависимост от това как се използва енергоносителят, лампите могат да бъдат:

1. Стационарни. Те функционират само при условие на свързване към мрежата. Могат да се монтират не на всяко място.
2. Преносими. Това са автономни устройства, работещи със сменяеми батерии. Предимство е липсата на връзка с проводници, но има ограничение по мощност.

Като доставчик на енергия може да се използва не само традиционната електрическа мрежа. Има лампи, оборудвани със слънчеви батерии с акумулатор. С такова захранване могат да работят само светодиодни лампи, тъй като те се нуждаят от минимум електричество.

По начин на свързване съществуват два варианта: в първия от тях датчикът за движение се свързва с лампата чрез проводник и се нарича външен.

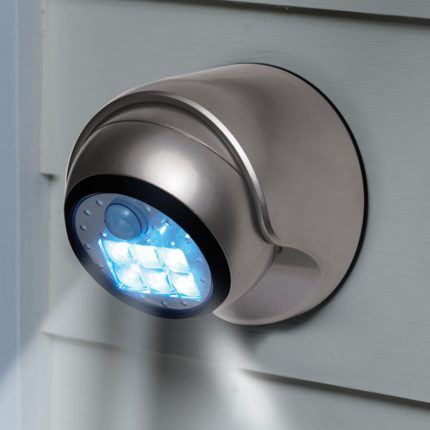

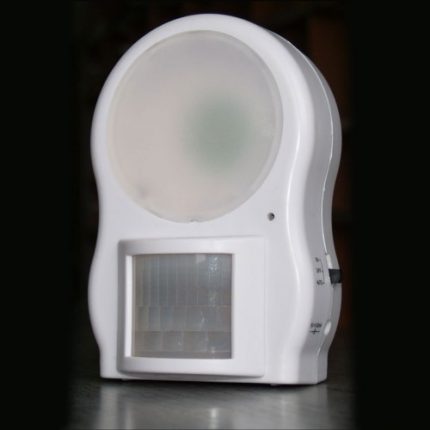

LED осветител, оборудван с датчик тип ДД. Работи от батерии. Благодарение на мобилността, може да се приложи на всяко място.

Във втория — сензорният елемент и осветителят са единна конструкция, датчикът в този случай се нарича вграден. Четещият елемент може да бъде както инфрачервен, така и ултразвуков, основан на микровълново излъчване.

Лампа с инфрачервен детектор

Най-популярни са устройствата, допълнени с инфрачервени детектори. Активизират се при промяна на топлинните характеристики в зоната на контрол. Отнасят такива ИК датчици към пасивните. Тези устройства имат голям ъгъл на улавяне, настройки с висока точност, безопасно излъчване.

Лампите, оборудвани с датчици за движение, са отлично и разумно решение както за модерно осветление на жилища, дворни постройки, стълбища, прилежаща територия, така и за приложение в големи мащаби.

Осветителите с пасивни ИК детектори са предназначени само за вътрешна употреба. Прилагането им за осветление на дворове и улици е невъзможно поради лошата устойчивост на температурни разлики. Те ги изваждат от строя.

Ултразвукови и микровълнови варианти

Датчиците за движение от такъв тип по принцип на действие са активни. Те имат общ принцип на работа — излъчване и приемане на вълни с определена дължина. Осветителите с датчици, реагиращи на ултразвукови честоти, са универсални. За тях не са страшни атмосферните влияния, поради което подхождат както за монтаж вътре в дома, така и навън.

Недостатъците на ултразвуковите сензори обаче са налице, като основният от тях е негативното влияние върху животните, които могат да улавят излъчването. Към това може да се добави ограничената зона на действие и малката точност.

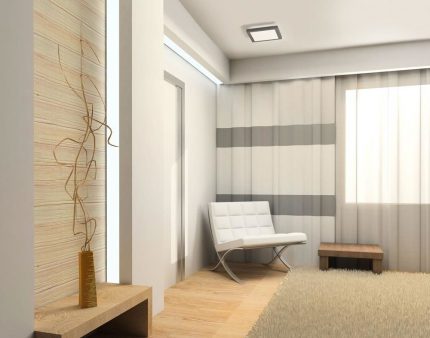

Сензорите на базата на микровълново излъчване работят чрез разпространение на магнитоелектрически вълни с честота над 5 GHz. С тях се оборудват осветителни тела, монтирани в стопански и производствени помещения. Тук тяхното действие е проектирано за преминаване през прегради и стени.

Скъпите модели лампи със сензори, реагиращи на движение, се комплектоват с дистанционни управления. Тяхната конструкция включва няколко разчитащи устройства, които контролират и до известна степен припокриват зоните на влияние едно на друго.

Лампа от ново поколение с два сензора за движение — инфрачервен и ултразвуков. В момента на едновременното им задействане осветителното тяло се включва.

Осветителните тела със сензори са проектирани за захранване от източник, който произвежда променлив ток, с напрежение 220 V. Максималната мощност е до 2 kW, въпреки че се срещат устройства, работещи от 12 V.

Особености на конструкцията на лампата

Разликата между крушка със сензор за движение и най-обикновената се състои в наличието на реагиращ елемент. Корпусът се изпълнява като фенер, торшер, полилей или плафон. В комбинация с детектора за движение се използват различни видове крушки: светодиодни, луминесцентни, халогенни.

Най-успешен е тандемът с LED лампа. Тези функционални устройства се отличават с компактност, удобни са за монтаж. Светодиодните модели понякога допълнително се комплектоват с независимо реле за управление, контролер. Благодарение на наличието на тези опции може да се управляват както яркостта, така и параметрите на светене.

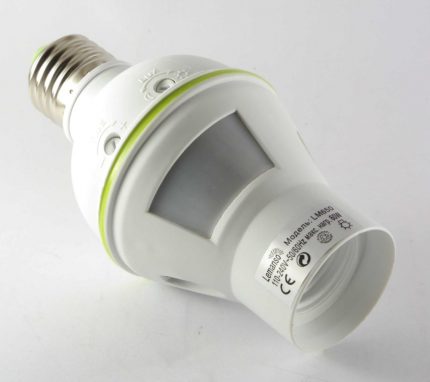

На снимката лампа със сензор за движение Lemanso lm650. Устройството се използва за осветление на всякакви помещения. Монтажът е изключително прост — аналогичен на завинтването на обикновена крушка.

В отделни случаи във веригата се включват защитни системи, които предпазват от КС, температурни претоварвания, големи напрежения. Независимо от вътрешната комплектация, принципът на работа на такива лампи е непроменлив: осветителното тяло задължително има разчитащ елемент — сензор.

Предимства и недостатъци на лампи с детектори за движение

Лампата с електронно око има много предимства. Тези устройства са много удобни — при преминаване на системата в автоматичен режим отпада необходимостта от ръчно управление.

Предимство е и универсалността на осветителните тела. Те могат да бъдат комплектовани с всякакъв тип светлинен елемент, като се започне от обикновена лампа с нажежаема жичка и се завърши с най-модерната и икономична крушка.

Производителите пускат тези устройства в голям размерен диапазон. Тъй като работят само периодично, срокът на експлоатация е голям. Лампите могат да бъдат много декоративни, поради което често се използват в ландшафтното оформление.

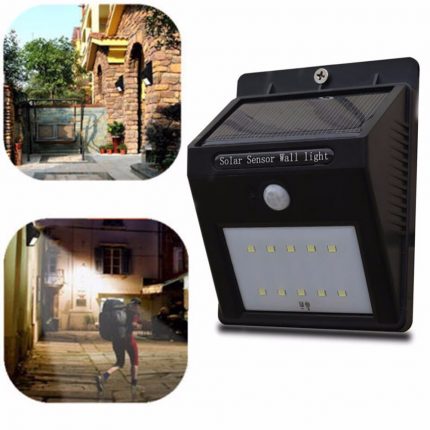

В качествените осветителни тела с детектор за движение има механични и електронни нива на регулиране. В първия случай се има предвид ъгълът на наклон, а във втория – времето на светене, чувствителността на сензора.

Към осветителното тяло със сензор за движение може да се свърже алармена система. Такъв съюз ще помогне да защитите двора от крадци. Удачно решение е лампа с лъч, настроен по всички правила и разположена над входната врата или в тъмен гараж. Но основното предимство се счита за икономичността на тези осветителни устройства. Те спестяват от 50 до 70% електроенергия.

Към недостатъците могат да се причислят две особености на такива лампи. Първата – сензорът не е в състояние да забележи движение, което е перпендикулярно насочено спрямо него. Втората – за стая, в която продължително се намират хора, такъв уред е малоподходящ.

Особености на инсталиране на лампи

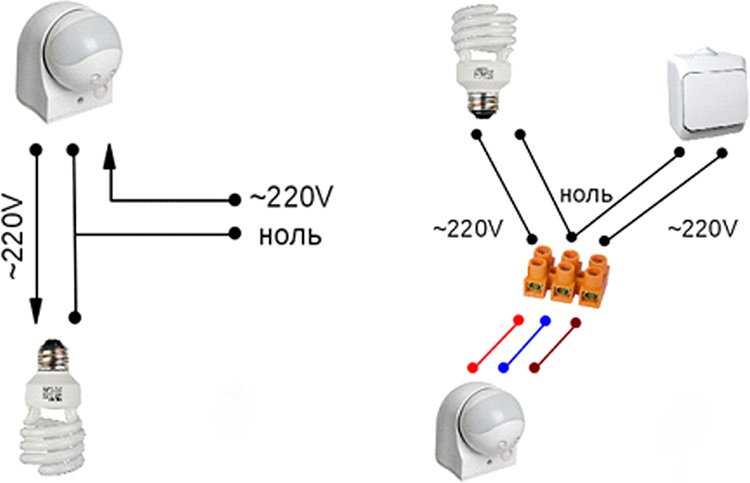

За свързване на лампата, допълнена със сензор, са подходящи всички схеми, използвани за прост детектор за движение. Съществуват три вида такива схеми.

Първият – това е паралелно свързване на уреда с ключа. При такова разположение осветлението се включва както поради откриване на движещ се обект в контролираната зона, така и посредством ключа.

Вторият – последователно свързване на сензора и ключа. Лампата при този вид свързване ще може да функционира само след затваряне на веригата чрез включване на ключа.

Третият – комбинирано свързване. След откриване на движение на контролираната площ се активира допълнително осветление с помощта на сензора.

Тези схеми на свързване са най-прости. За да се предотврати задействането на сензора през дневно време, трябва да се закупи лампа със сензор за движение, допълнен със сензор за интензивност на осветлението.

Положението на ключа не влияе по никакъв начин на това. Главният източник на осветление се включва от ключа.

Монтаж на осветителния уред с датчик за движение

Нека разгледаме процеса на примера на осветително тяло, предназначено за вътрешен монтаж. По своето конструктивно изпълнение то подхожда както за монтаж на таван, така и на стена. В корпуса са вградени обикновена лампа, ултразвуков ВЧ сензор за движение, сензор за осветеност.

Технологията на монтаж е несложна и се състои от шест стъпки:

1. На първия етап уредът се подготвя за монтаж. В комплекта обикновено влизат гумени уплътнители. Те се вкарват в специални отвори, предназначени за въвеждане на кабели.
2. Обезтокват мястото на монтаж, като изключват автоматичния ключ на таблото.
3. Захранващият кабел се прокарва през уплътнителя в корпуса на осветителното тяло. При наличие на излишна дължина, се скъсява.
4. Закрепват корпуса на стената или тавана през отворите, предназначени за закрепване.
5. От захранващия кабел се сваля оплетката. Ако материалът на корпуса е диелектрик, заземяване няма да е необходимо. Използват се само проводниците „нула“ и „фаза“, като предварително се отстранява изолацията от краищата им — около 7 мм.
6. Свързват проводниците към съответните клеми и ги закрепват с помощта на отвертка. Фазовият проводник се вкарва в клема L, а нулевият — в клема N.

Неизползвана ще остане заглушената клема, обозначена със символа L с черта. Тя е управляваща и може да се използва за свързване на други лампи, вентилационно или друго оборудване.

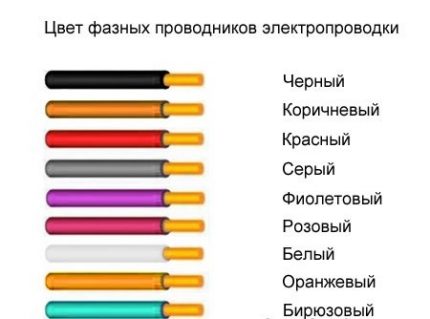

Фазите проводници са най-опасни при работа с окабеляване. Най-вероятно поради тази причина те имат най-ярка окраска. На схемите те са обозначени със символа L. Когато има няколко фази, към буквата се добавя число.

Ограничение представлява само мощността, консумирана от тези уреди. Тя не трябва да надвишава допълнителния включваем товар, посочен в паспорта.

За да се определи кой от проводниците е фазов, нулев и заземяващ, е необходимо да се владее умението да се чете цветовото маркиране. И у нас, и в Европа стандартът е един — IEC 60446 2004.

Съгласно този документ, цветът син, а понякога синьо-бял, показва работната нула. Заземяващият проводник има жълто-зелен цвят. За маркиране на фазата се използват останалите цветове — кафяв, черен, червен, бял, други.

При наличие на стара окабеляване цветовете може да не съответстват на стандарта. Тук за определяне на принадлежността им към конкретния вид ще се наложи да се използва цифров мултиметър, индикаторна отвертка или контролна крушка.

Свързване на лампа с външен датчик

Монтажът на крушка с външен сензор за движение има свои особености.

Първо се монтира детекторът:

1. Определя се мястото на инсталация, което осигурява най-добър ъгъл на обзор.
2. Към стената се закрепва поставка, предварително свалена от уреда, на височина минимум 240 см.
3. Оголват се краищата на захранващите проводници, които се свързват към сензора, като се отстранява около 1 см изолация.

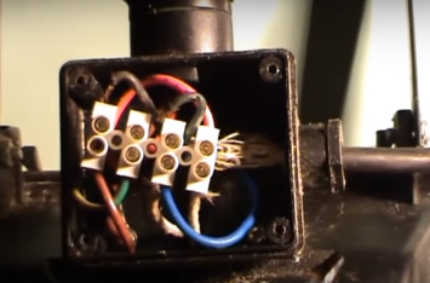

4. Отваря се капакът на клемната кутия на сензора. Вътре в нея се намират разноцветни проводници.
5. Подават се 220 V на сензора чрез свързване на нулевия и фазовия проводник към напрежението.

В края се изолират местата на съединение. След това се пристъпва към свързване на крушката и сензора. Към единия край на лампата се свързва фаза, изолира се. Другият край се свързва с нулевия проводник.

Жилата със син цвят е нулева, обикновено на схемите се обозначава с буква N. Фазната жила е червено-кафява и се маркира със символ L. Заземителната жила е жълто-зелена (⊥)

Ако фазирането по време на свързването случайно е объркано, устройството няма да работи, но ще остане в работно състояние. Просто трябва да размените местата на жилите. По същия алгоритъм към детектора може да се свърже жила с щепсел.

Самият сензор е много лесен за управление.

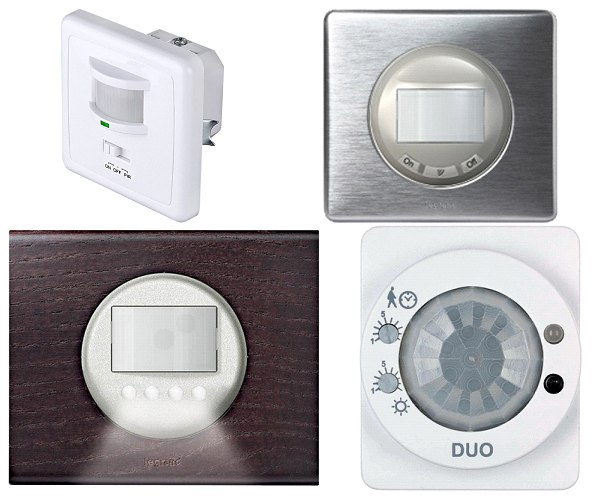

На корпуса му има три регулатора, които позволяват промяна на фабричните настройки:

1. SENS — сензор. С негова помощ се настройва чувствителността на датчика. Експериментално се подбират такива параметри, че уредът да не реагира на дребни животни.
2. TIME — настройка на времето на светене на лампата.
3. LUX — регулиране на „ден-нощ“. Настройва се така, че лампата да се включва с настъпването на полумрака.

По време на задействане настройката е възможна в диапазон от 0,05 – 15 мин. Най-ефективно сензорът работи при ъгъл на засичане от 120 до 360 градуса, на площ около 20 м.

Осветителните тела със сензори се включват или превключват на специален режим на работа, както с помощта на специални, така и на най-обикновени ключове.

При определяне на височината и ъгъла на наклон трябва да се вземе предвид, че някои инфрачервени сензори може да имат мъртва зона. Ако уредът е с неподвижен корпус и липсва корекция на позиционирането, той трябва да се разположи в съответствие с техническия паспорт.

Препоръки на специалисти относно инсталирането

Специалистите не препоръчват да се инсталират лампи със сензори, реагиращи на движение, в ъгли. Причината е намаляване на зоната на обзор.

Неизправности и лъжливи задействания могат да се наблюдават и при инсталиране на такова осветително тяло близо до климатици, радиатори, топлинни вентилатори. Понякога светилото може да се включи дори от въртенето на перките на стаен вентилатор или от люлеещите се клони пред прозореца.

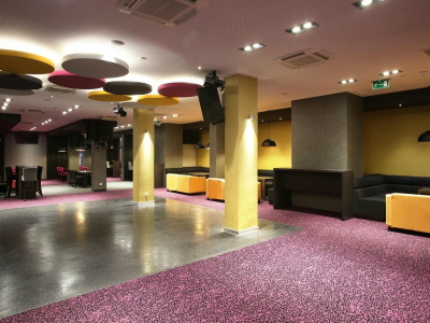

При монтаж на лампи със сензори в рамките на апартамента специалистите съветват да ги разполагате в центъра на тавана. Това е оптималното решение за откриване на обект в необходимото време и на определеното разстояние.

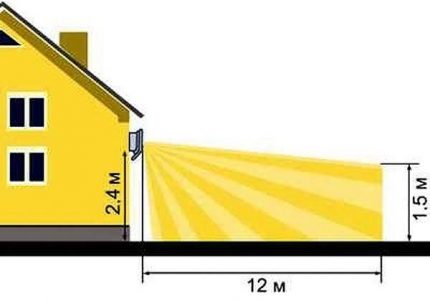

Оптимални параметри за инсталиране на лампа със сензор за движение на стената на къщата. При спазването им ще бъде възможен контрол на необходимата зона за задействане.

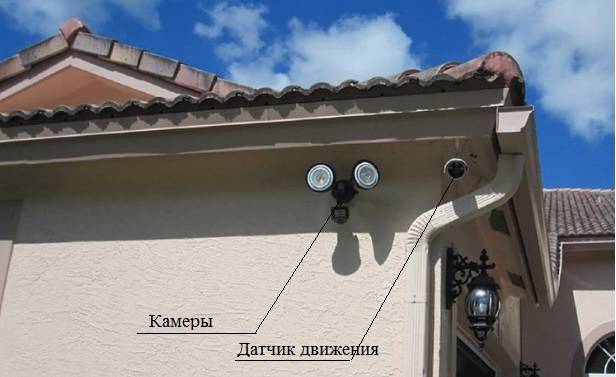

Инсталирането на осветителни тела със сензори навън изисква отчитане на отделни моменти: отвореност на панорамата, ъгъл на засичане, проходимост, допустимо натоварване, разстояние до ограждащи конструкции. Поради недостатъчна проходимост понякога се монтират няколко сензора.

Топ на най-добрите производители на лампи с датчици

Един от първите в този сегмент на пазара за осветителна техника се появи производител от Китай Feron. Известни са такива модели на тази търговска марка като AL-559 и FN1200. Основното им предимство е мощен светлинен поток.

Качествени светодиодни осветители, оборудвани с датчици за движение, произвежда немската фирма Steinel. Това са надеждни модифицирани модели лампи с инфрачервени датчици за движение RS 16L, RS LED D1.

Популярни са светодиодни лампи с такъв датчик, произведени от полския производител Kanlux.

Осветително тяло, оборудвано с микровълнов датчик за движение. Модел TYBIA LED 38W-NW-SE 24641 е предназначена за вътрешен монтаж с мощност 38 W

Компания от Германия Euroelectric произвежда отлични осветители със сензори. При нас е позната серията лампи ST от този производител. Така моделът ST-69-2 е добър вариант за монтаж на стената на къщата. Тя работи в широк температурен диапазон – от -20 °C до +40.

Компания Hardt (Полша) доставя на пазара специални лампи с датчици за жилищно-комунално стопанство във влаго- и прахоустойчиво изпълнение. Стенен осветител Led-Hardt, оборудван със светодиодна лампа, се отличава с висока удароустойчивост.

Отлични осветители за осветяване на придомови територии, паркинги, рекламни табла произвежда производител Delux. Тук произвеждат светодиодни лампи-прожектори с датчици за движение както теснолъчеви, така и на заливаща светлина със степен на защита IP65.

Пример за добра универсална мини-лампа, работеща на батерии, е моделът Mighty Light, произведена в Китай. Тя има фотодатчик и вграден датчик за движение. Снабдена е с водоустойчив корпус. Начинът на монтаж на осветителя е безжичен.

Изводи и полезно видео по темата

Подробен обзор на нощната лампа Xiaomi MiJIA, оборудвана с датчик за движение:

За монтажа по всички правила на датчиците за движение. Уредите с такива датчици се монтират по идентична схема:

И производителите, и специалистите, говорейки за предимствата на лампите с датчик за движение, поставят основния акцент върху тяхната икономичност. За да бъдат те наистина такива, е необходима правилната им инсталация и настройка. Условията на използване и класът на защита на осветителя също имат важно значение.
