Цветове на проводниците в електротехниката: стандарти и правила за маркировка + начини за определяне на проводника

За да се облекчи трудът на електромонтажниците, производството на изолация на кабелната продукция е подчинено на определени норми за цветова маркировка. При свързване на многожилен кабел по оцветяването на полимерната обвивка може да се идентифицира жилата и да се разбере с кой контакт трябва да се комутира.

Различните цветове на проводниците в електриката, установени от разпоредбите на ГОСТ, помагат да се ускори процесът на монтаж и да се осигури електробезопасност. Съгласете се, разбирането на цветовата маркировка ще бъде полезно на всеки домашен майстор.

Предлагаме да се запознаете с обозначенията на електропроводката, да научите стандартите на ГОСТ и да се научите да четете буквените кодове на проводниците на схемите. Освен това ще разкажем как да проверите съответствието на свързаната жила с нейното предназначение, използвайки индикаторна отвъртка или мултиметър.

Какво се казва в ГОСТ и ПУЕ за цветовата маркировка

Основният документ, на който трябва да се опираме при производство или придобиване на кабели, е ГОСТ 31947-2012. Преди неговото появяване нямаше единообразие и ред в областта на цветовото обозначение на електропроводката.

Досега в старите къщи могат да се срещнат проводници в еднаква обвивка, по чийто цвят не може да се определи какво е свързано – «фаза», «нула» или «земя».

Сега идентифицирането на жилата стана много по-лесно. Дори без използване на тестер може да се определи към кой контакт трябва да се свърже дадена жила – по цвета на полимерната изолация.

В горепосочения документ ГОСТ е посочено, че изолацията на кабелната продукция трябва да се различава по разцветка. Определен нюанс трябва да покрива проводника с непрекъснат слой – от началото до края. Не е позволено един проводник в началото на ролката да бъде син, а в края – бял; също така е забранено прекъсващо оцветяване.

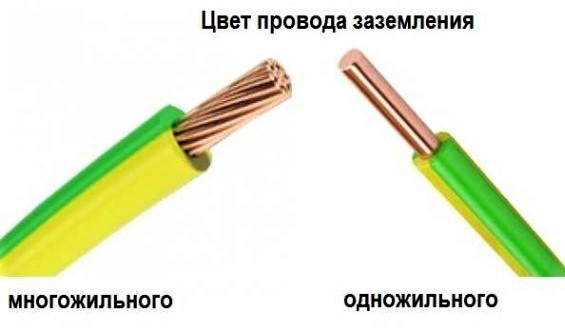

Единствената жила, която може да има двуцветна обвивка – това е «земя». Официално на нея е присвоена комбинация зелено/жълто, поотделно тези два нюанса не могат да се използват.

Също така в нормативните документи се съдържат препоръки за прилагане на различни схеми за 3-жилни, 4-жилни и 5-жилни кабели.

Например, при производство на 3-жилни кабели се препоръчват следните комбинации:

• кафяв – син – зелено/жълто;
• кафяв – сив – черен.

Ако кабелът се състои от 4 жила, се препоръчват и два типични варианта за оцветяване:

• кафяв – сив – черен – зелен/жълт;
• кафяв – сив – черен – син.

Схемите за 5-жилен проводник изглеждат по следния начин:

• кафяв – сив – черен – зелен/жълт – син;
• кафяв – сив – 2 черни – син.

Със син цвят се обозначава «нулевата» жила.

Не се препоръчва да се използват само два цвята – червен и бял.

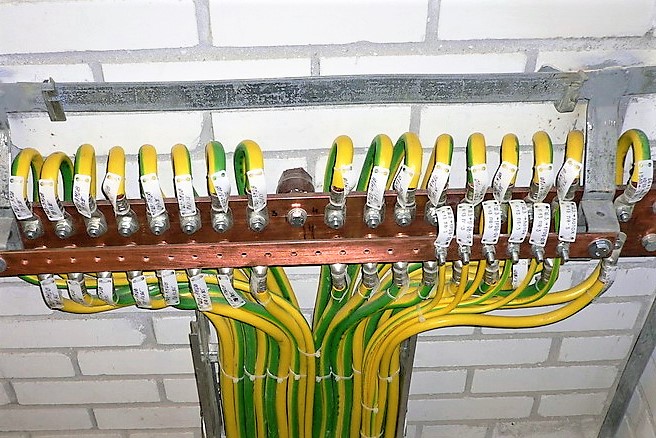

Към разпределението на цветовете на заземителната жила се поставят специални изисквания: на всеки произволно избран фрагмент от проводника с дължина 1,5 см единият цвят трябва да покрива 30-70 % от изолацията, а вторият цвят – останалата площ.

Оцветяването трябва да се нанася трайно и да бъде добре различимо.

Ако се обърнем към втория важен за електромонтажниците документ – ПУЕ, то в точки 1.1.29 и 1.1.30 също може да се намери информация за цвета на проводниците фаза-нула-земя. По-точно, данните там не са описани подробно, но има препратка към ГОСТ Р 50462-92, който отдавна е заменен с по-новата редакция ГОСТ Р 50462-2009, която е в сила и днес.

Материалът съответства на информацията, изложена в ГОСТ 31947, но има някои уточнения. Например, по особен начин трябва да се оцветяват проводниците, които изпълняват двойна функция: ако нулевият работен е комбиниран с нулевия защитен, то по цялата дължина той се оцветява в син цвят, а по краищата има зелено-жълти ивици.

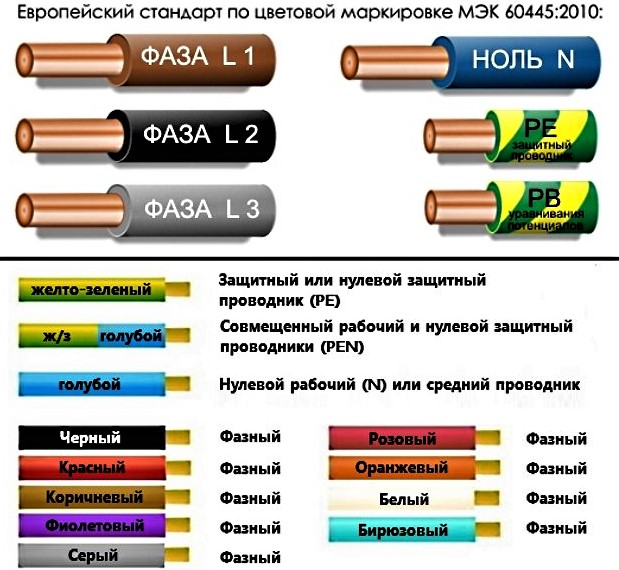

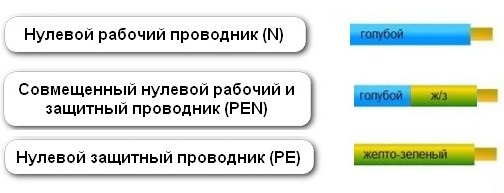

Схематично изображение на цветовата маркировка на проводниците. Наред с цветовото обозначение, жилите имат и буквено: нулева – N, защитна – PE, комбинирана нулева + защитна – PEN

По този начин, всички цветове, с изключение на синия (светлосиния) и зеления/жълтия, могат да се използват за оцветяване на изолацията на фазния проводник. В тази група попадат белият и червеният цвят, които по някаква причина не са препоръчани за използване от ГОСТ от редакцията на 2012 г.

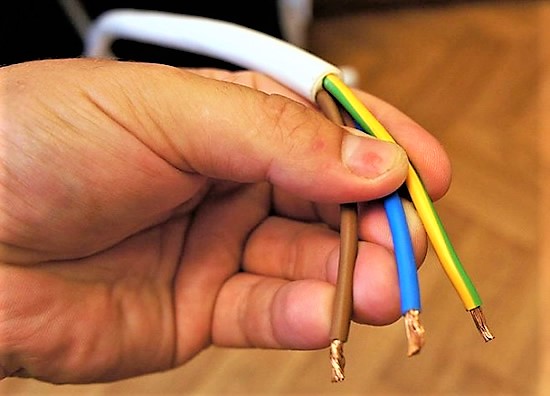

Пример за трижилен кабел, изработен съобразно нормите на ГОСТ: зелената/жълтата жила е предназначена за заземяване, синята – нулева, кафявата – фазна

В приложение А към ГОСТ Р 50462 има таблица, в която могат да се намерят буквените обозначения на всички цветове. Например, фазният проводник на 1-фазна верига (L) се оцветява в кафяв цвят, код на цвета – BN. Буквените кодове се използват за черно-бели копия на схеми, на които не се използват различни цветове.

Маркировка на жила за електромонтажни решения

Не напразно в началото на статията прозвуча мисълта, че цветовото обозначение на проводниците значително опростява процеса на монтаж.

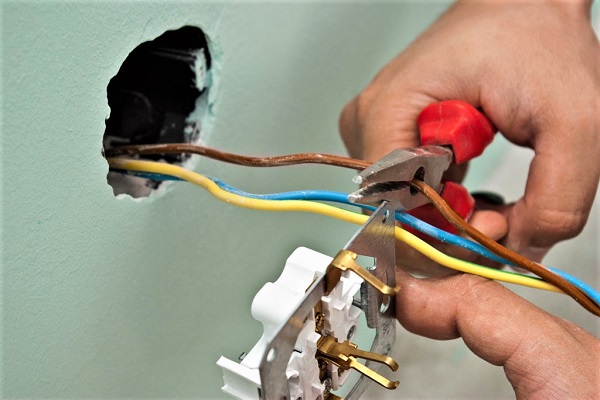

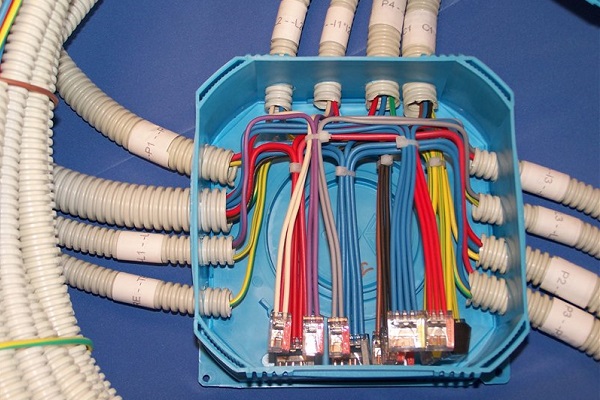

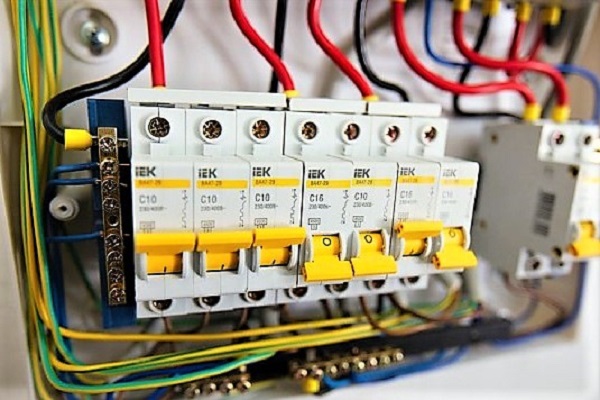

Ако самостоятелно се занимавате с електрическото окабеляване в апартамента или частната къща, подбирате проводниците според нормите, при свързване на електроуреди, монтаж на автоматична защита, разпределение на жилата в разклонителни кутии не е необходимо да проверявате отново къде са фазата, нулата, земята – за това ще разкаже цветът на изолацията.

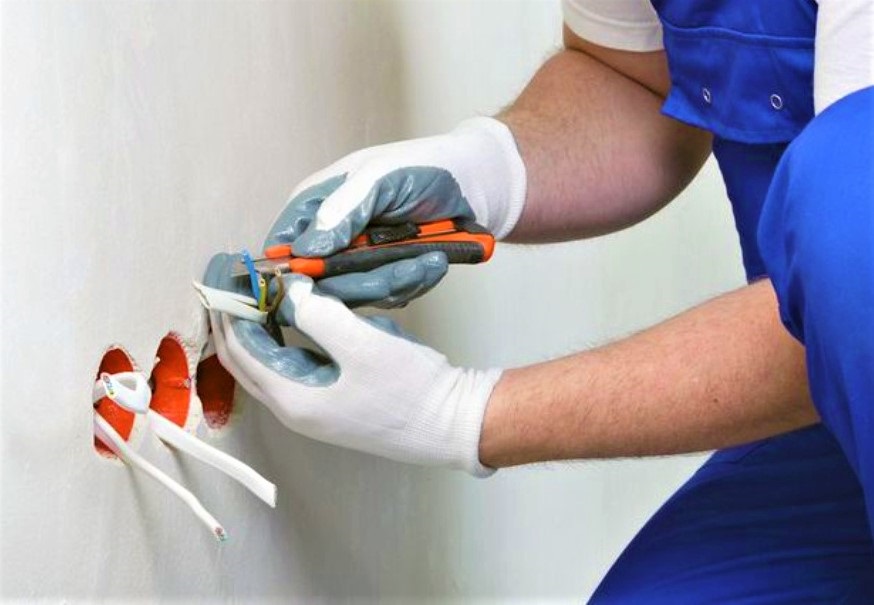

Няколко примера за електромонтаж, когато маркировката е важна:

Съществуват кабели с голям брой жила, боядисването на които не е целесъобразно. Пример – СИП, в който се използва друг начин за определяне на проводниците. Един от тях е маркиран с малък канал по цялата дължина. Релефното жило обикновено изпълнява функцията на нулев проводник, а останалите играят ролята на линейни.

За да различават жилата, ги маркират с лента, термосвиваеми тръби, буквени обозначения, които се нанасят с разноцветни маркери. А в процеса на електромонтажните работи задължително извършват прозвънка – допълнителна идентификация.

Проверка на правилността на свързването

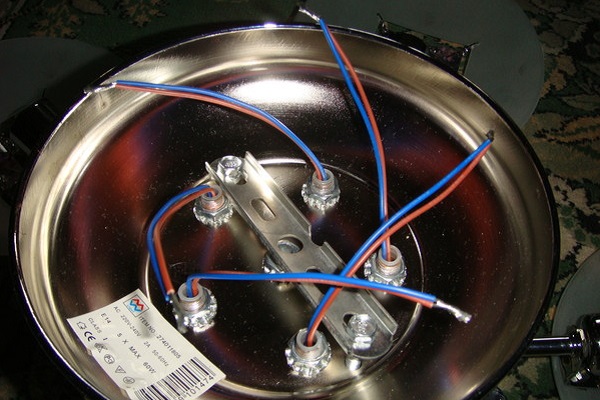

За съжаление, не всички електромонтажници стриктно спазват нормите и при свързване грешат в избора на проводник. Затова при окачване на полилей, монтаж на контакт или друго ел. устройство е по-добре допълнително да проверите дали изолацията на всяко жило съответства на предназначението му.

Задължителната проверка на неутралата или фазата е продиктувана от нормите за безопасност и инстинкта за самосъхранение: ако случайно при монтажа се объркат контактите, може да се получи неприятна травма – електрическо изгаряне.

За идентификация монтажниците прилагат два начина: първият – проверка с индикаторна отвертка, вторият – използване на тестер или мултицет. С отвертката обикновено се определя фазата, а с измервателните уреди – неутралата и нулата.

Как да използваме индикатора?

Дори такива прости устройства като индикаторните отвертки биват различни. Някои от тях са оборудвани с малък бутон, други се задействат автоматично, при свързване на металния прът и тоководещото жило или контакт.

Но във всички без изключение модели е вграден светодиод, който светва под напрежение.

Индикаторните отвертки предпочитат да използват любители, които нямат специална квалификация. Професионалните електромонтажници ценят точността, затова винаги носят тестер със себе си.

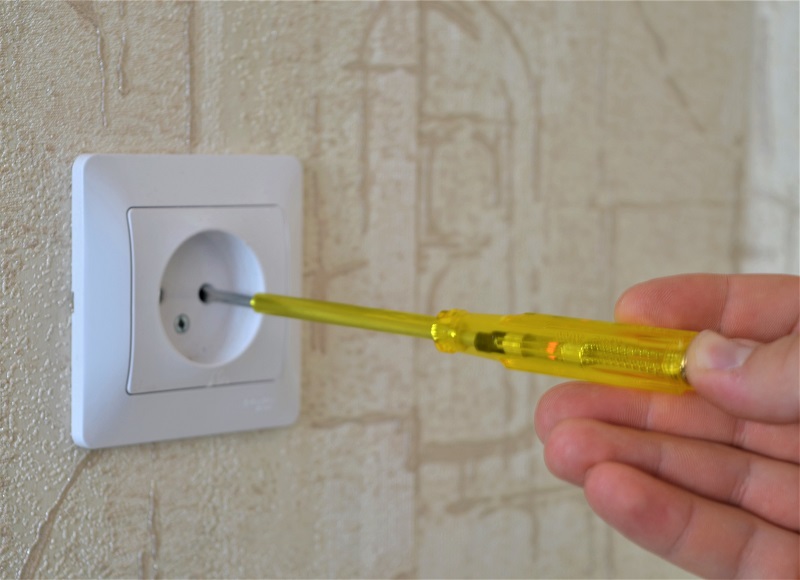

Отвертката – удобен инструмент за определяне на фазовия проводник. За да разберете дали жилото е работно, с металния прът на отвертката трябва внимателно да докоснете оголения проводник.

Ако светодиодът светне – жилото е под напрежение. Отсъствието на сигнал означава, че това е земя или нула.

При използване на индикатора трябва да се спазват правилата за безопасност. Дори ако дръжката на отвертката е изолирана, се препоръчва да се носят защитни (с гумиран вътрешен слой) ръкавици, както при работа с електричество като цяло.

Процедурата за проверка се извършва с една ръка, следователно другата е свободна. По-добре е да я използвате – например за фиксиране на проводниците. Но категорично е забранено с втората ръка да докосвате оголени части на проводници или метални предмети наблизо (тръби, арматура).

Правила за използване на тестера

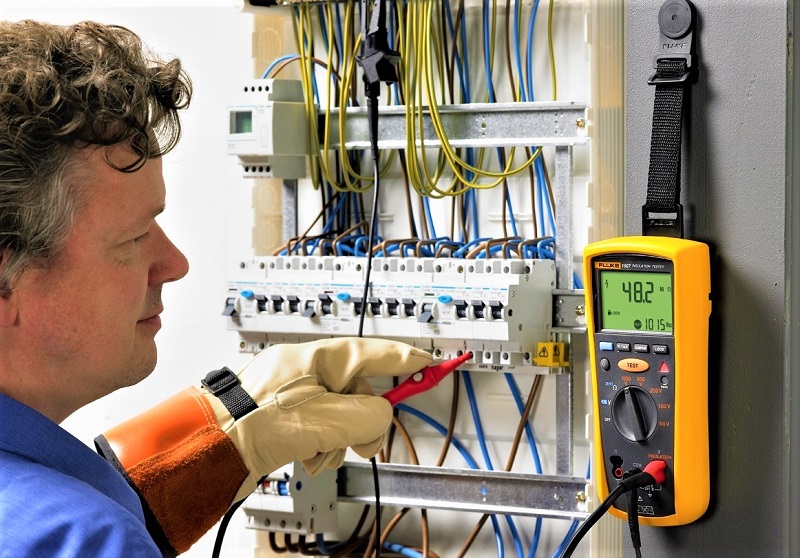

Тестер или мултиметър винаги присъстват в комплекта на електромонтажника. Той трябва да работи с свързване на жила в електроуредбите вътре в помещенията и при сглобяване на електротабло. Ако окабеляването е монтирано отдавна, маркировката на проводниците по цвят може да се пренебрегне.

Дори ако цветовете на изолацията изглежда са спазени, не е факт, че те са свързани по всички правила.

С помощта на тестера можете да разберете не само вероятността за свързване на проводниците към електрическата мрежа, но и някои параметри: сила на тока, съпротивление, напрежение. С мултиметър можете да проверите диоди, транзистори, да определите индуктивност.

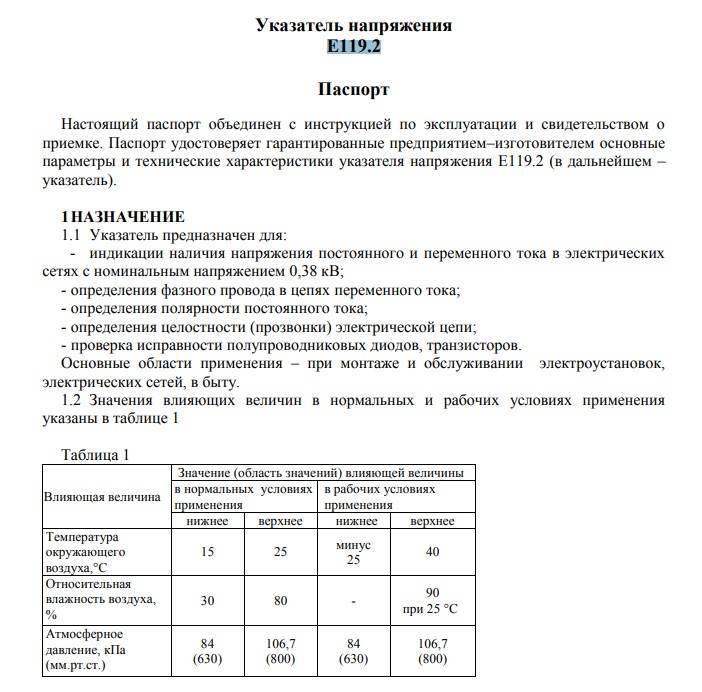

Преди измерванията трябва да се проучи инструкцията, която придружава всички измервателни уреди.

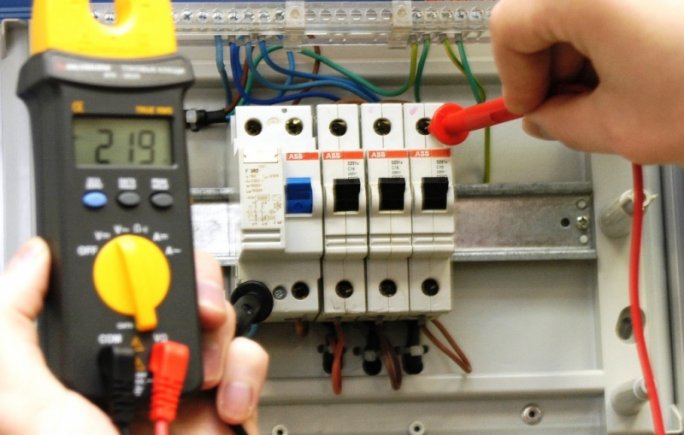

Редът на действията е приблизително следният:

• задаваме стойност, която заведомо е по-голяма от очакваното напрежение, например 260 V;
• включваме сондите в правилните гнезда;
• докосваме сондите до два проводника – предполагаемо фаза и нула;
• повтаряме процедурата с друга двойка проводници.

Комбинацията от жила фаза-нула трябва да дава резултат, близък до 220 V. Той винаги ще бъде по-висок от двойката фаза-земя.

В продажба има както цифрови, модерни уреди, така и остарели, със стрелки и скали за стойности. Ползването на цифровите е по-удобно. Преди самостоятелен монтаж на електроуреди препоръчваме да се научите да използвате или индикаторна отвертка, или мултиметър – да разчитате само на цвета на жилата не си струва.

Умението да използвате мултиметър ще бъде полезно на домашния майстор и за проверка на напрежението в контакта. Подробна инструкция за използване на тестера е дадена в тази статия.

Изводи и полезно видео по темата

Общоприети стандарти за цветна маркировка:

Когато всички проводници са с един цвят – проверка с контролна лампа:

Цветовото маркиране на жилата – чудесен начин за идентификация на проводника при неговия монтаж. Въпреки това, в процеса на работа с вече инсталирани кабели не трябва да се разчита само на външния вид на проводниците, тъй като те могат да бъдат свързани погрешно.

Задължително трябва да се използват допълнителни начини за определяне на жилата, и ако не могат да се сменят самите проводници, то трябва да се маркират с цветна лента или с буквени символи.

Имате ли какво да добавите, или възникнаха въпроси относно цветовото маркиране? Можете да оставяте коментари към публикацията, да участвате в обсъжданията и да споделяте собствен опит за определяне на проводниците. Формата за връзка се намира в долния блок.
