Как да кримпнете интернет кабел RJ-45 със собствени ръце: начини + инструкции за кримпване на интернет конектора

Първоначалната задача на доставчика е да инсталира модем/рутер и да свърже потребителя към мрежата. Обикновено монтажните работи се извършват безплатно, но впоследствие помощта на представителите на компанията трябва да се заплаща.

За да не се налага да викате специалист при свързване на ново устройство, повреда или създаване на вътрешна мрежа, трябва да научите как да кримпвате интернет кабел в домашни условия. Нека разгледаме основните начини и схеми за кримпване на проводници с конектори RJ-45.

Кога може да ви бъде полезно кримпването на RJ-45?

Техниката непрекъснато се усъвършенства, появяват се нови уреди, свързани с интернет. Ако имате у дома голямо парче мрежов кабел и инструмент за кримпване, няма да се налага да купувате скъпи пач-корди или да викате всеки път специалист.

Утвърдената процедура за изработване на кабела отнема не повече от 5 минути.

Ето няколко ситуации, за чието разрешаване ще ви бъде полезно умението да кримпвате:

Ако спешно трябва да подготвите проект или да завършите дипломна работа, а кабелът се е повредил, понякога само собствените ви умения ви спасяват. Особено ако неприятността се е случила късно вечерта, когато всички магазини са затворени, или се намирате далеч от града.

Не могат да се предвидят всички ситуации, свързани с усуканата двойка, затова е по-добре да знаете предварително как е устроен LAN-кабелът и как се извършва кримпването му.

Материали и инструменти за работа

За да изработите със собствените си ръце пълноценен и функциониращ патч-кабел, ще ви трябва парче мрежов кабел, който още наричат усукана двойка, и конектори, в някои случаи – 1 конектор.

С голи ръце не можете да създадете комутационен шнур, за това са необходими специални кримпващи клещи (кримпер) и стрипер – приспособление за отстраняване на изолацията. Нека разгледаме какви биват те.

Интернет кабел от тип усукана двойка

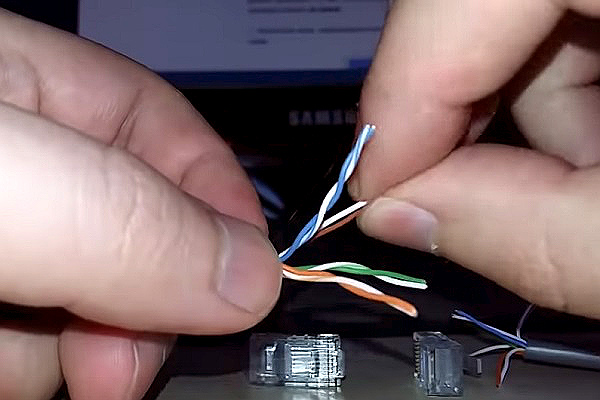

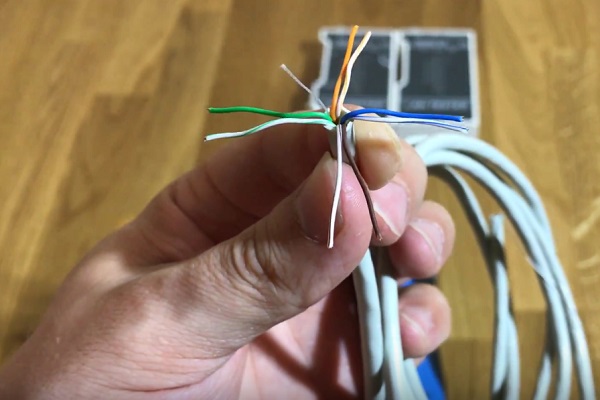

Наименованието «усукана двойка» напълно отговаря на действителността. Ако свалите изолационния полимер от шнура, под него ще откриете 2 или 4 двойки усукани спирално проводници, различаващи се по цвят.

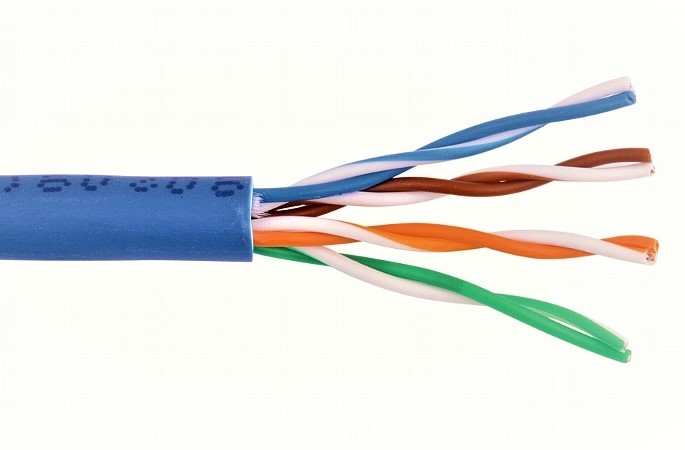

На схемата – стандартна усукана двойка, която се използва за самостоятелно кримпване. Под изолацията се крият 4 двойки проводници, усукани по цвят: син с бяло-син, оранжев с бяло-оранжев и т.н.

Но не трябва да мислите, че това е единственият вид мрежов кабел.

Всъщност активно се използват три варианта, всеки от които се отличава със степен на защита:

• UTP – просто изделие в полимерна обвивка без екраниране, подходящо за изграждане на домашни мрежи и свързване на устройства към рутери и комутатори;
• FTP – кабел, чиято обвивка е усилена с фолио; екранирането защитава от външни смущения и помага, ако наблизо минава силова линия;
• STP – кабел с две степени на защита, освен общата фолиева обвивка всеки проводник има втора, индивидуална.

Първият вариант е най-евтин и най-разпространен. Вторият има смисъл да се купува, ако интернет проводниците са положени в един канал, кабелен канал или перваз заедно със силови комуникации.

Третият, най-скъп и защитен, не се използва в частен порядък. Прилага се в производствени предприятия, в големи възли за свръзка и други «сериозни» организации.

Схематично изображение на FTP кабел. Ако обикновеният UTP кабел се ограничава по дължина, иначе сигналът изчезва, изделието с двойна защита се протяга на разстояние, надхвърлящо 100 м

Всички горепосочени варианти могат да бъдат едножилни и многожилни. Първите не се отличават с добра гъвкавост, но стабилно задържат сигнала, те по-често се използват за свързване на електроинсталации – интернет контакти.

Вторите, по-еластични, се използват за превключваеми шнурове, въпреки че кримпването им е по-трудно.

И още едно качество, което характеризира пропускателната способност на проводниците – категория. Тя обикновено се посочва на изолационния слой.

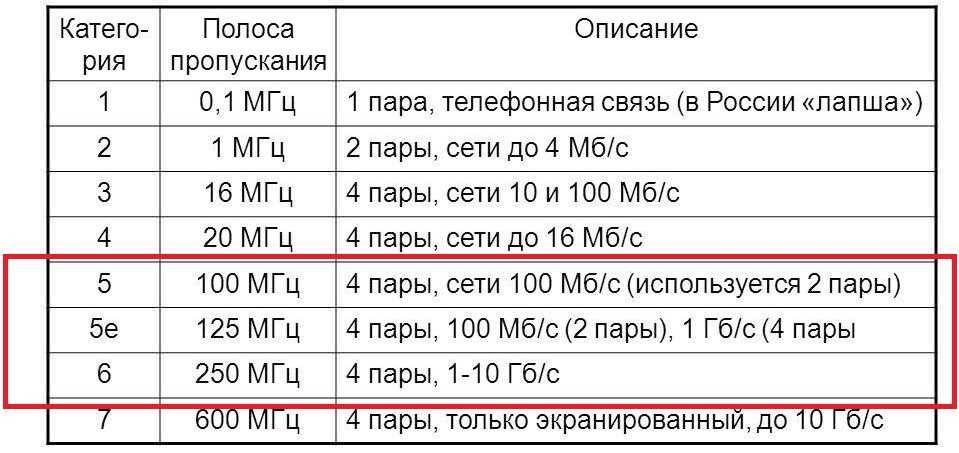

Таблица на категориите на интернет провод. За домашни комуникационни мрежи се използва 5-та категория, т.е. UTP Cat 5 и Cat 5е със скорост на предаване на данни до 100 Мб/с и 1 Гб/с съответно

По този начин, ако планирате да проведете интернет комуникации отделно от силовата линия, ще подходи най-евтиният, но динамичен вариант – UTP Cat 5е.

Конектор и неговото устройство

Ethernet-вилката, която се вкарва в гнездата на компютри, телевизори, рутери, комуникатори, контакти и други устройства, е конекторът. Той има две широко използвани наименования – RJ-45 и 8P8C. Устройството на конектора за интернет изглежда просто, ако знаете за какво са необходими неговите елементи.

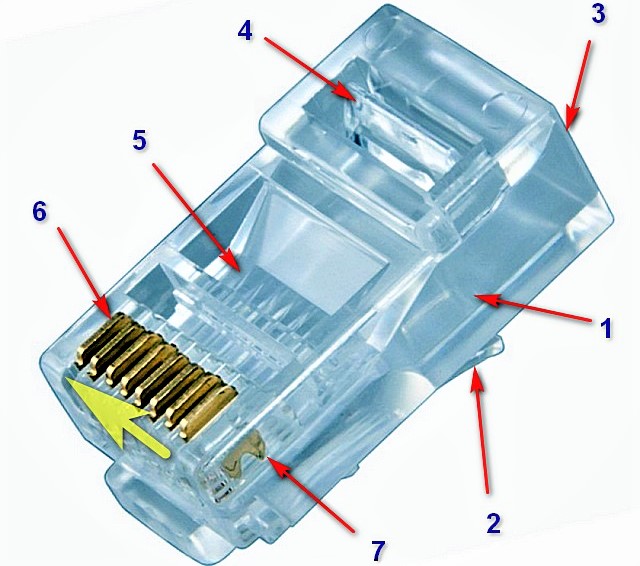

Конструкция на конектора: 1 – корпус от прозрачна пластмаса; 2 – фиксираща ключалка; 3 – вход за кабел; 4 – крепежна обжимна планка; 5 – канали за жила; 6 – контакти от латун или бронз; 7 – ножови издатини

Кратко описание на процеса на обжимане: разделените в определен ред жила се вкарват във входния отвор и се разпределят по каналите, след това конекторът се вкарва в специално гнездо на пресклещите и се затяга.

Случва се следното: обжимната планка се спуска върху външната изолация и здраво фиксира кабела. Ножовите издатини на контактите разрязват изолацията на жилата, с което осигуряват електрическо свързване на контактите с проводниците.

Едновременно външните части на контактите се притискат в корпуса – в резултат се получава вилка за комутация с портовете на мрежовите устройства.

Капачката, която се поставя на мрежовия кабел и конектора, защитава връзката и я предпазва от «издърпване» при често превключване на кабела от едно гнездо в друго

Освен простите RJ-45 конектори могат да се срещнат изделия с тънка вложка, която насочва жилата в нужните канали. За екранирани комуникации са предназначени същите екранирани вилки – те могат да се разпознаят по металната обвивка.

Инструмент за кримпване на усукана двойка

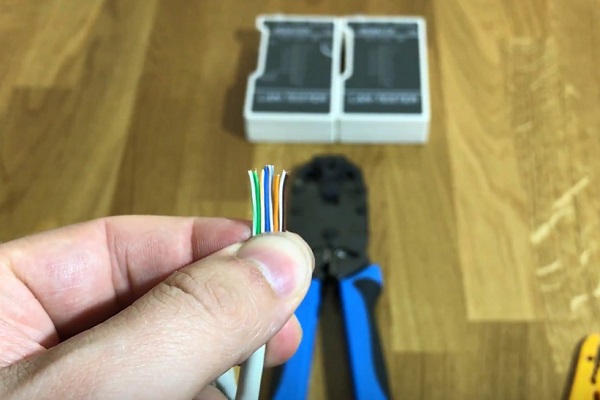

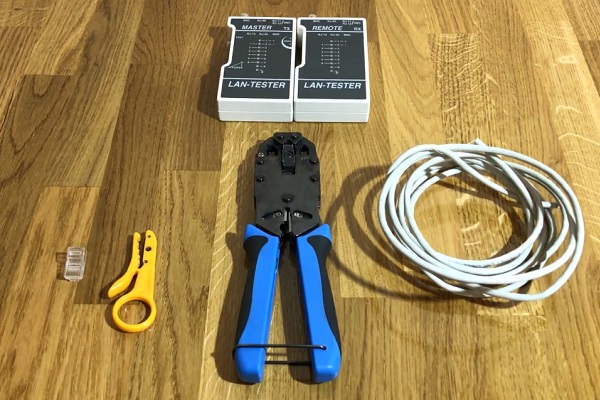

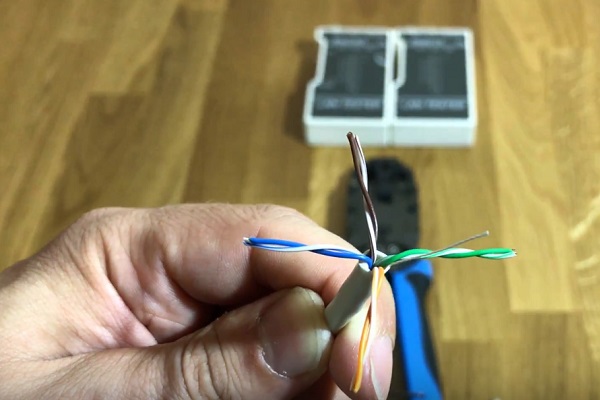

Ако искате да се подготвите основно за процедурата по обжимане и да се снабдите с всички необходими инструменти, то придобийте:

• кримпер (клещи);
• стриппер (кусачки);
• тестер;
• кръстосащо устройство.

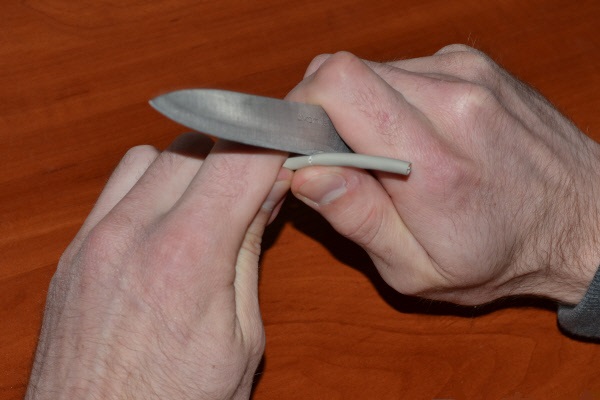

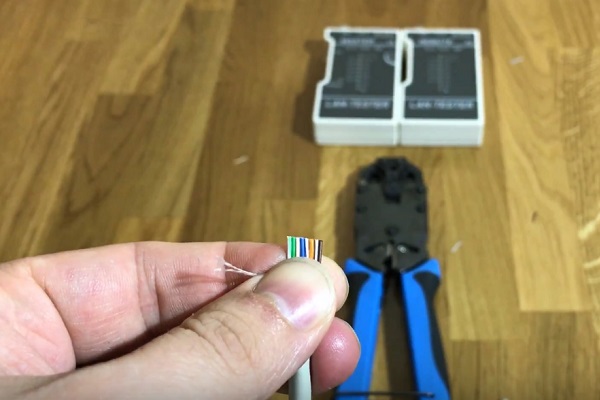

Стриперът се различава от обикновения строителен нож по това, че внимателно сваля защитната обвивка от проводниците, разрязвайки само полимерната изолация и без да поврежда проводниците. Подробно за технологията на оголване на проводниците прочетете в този материал.

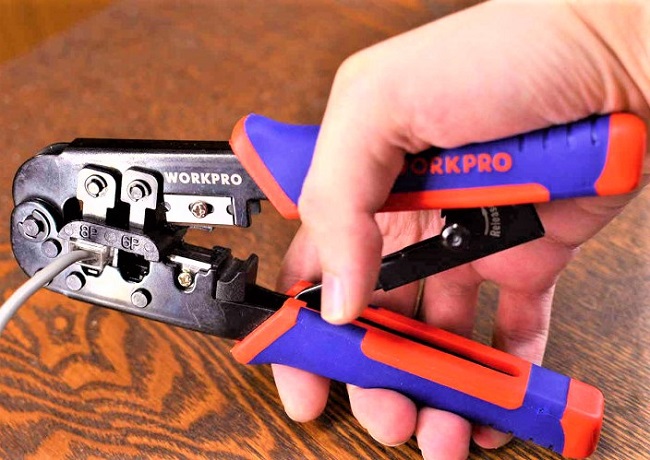

Кримперът може да бъде както специален, така и многофункционален. Вторият вариант освен гнезда за RJ-45 конектори може да има и телефонни гнезда RJ-11, RJ-12.  Често такива клещи имат вградени резачки за подрязване

Кабелният тестер е необходим за проверка на правилното свързване на конекторите и изправността на линията.

За наличието на проблеми сигнализира червеното светене на светодиодите, ако с свързването на проводниците всичко е наред – зеленото.

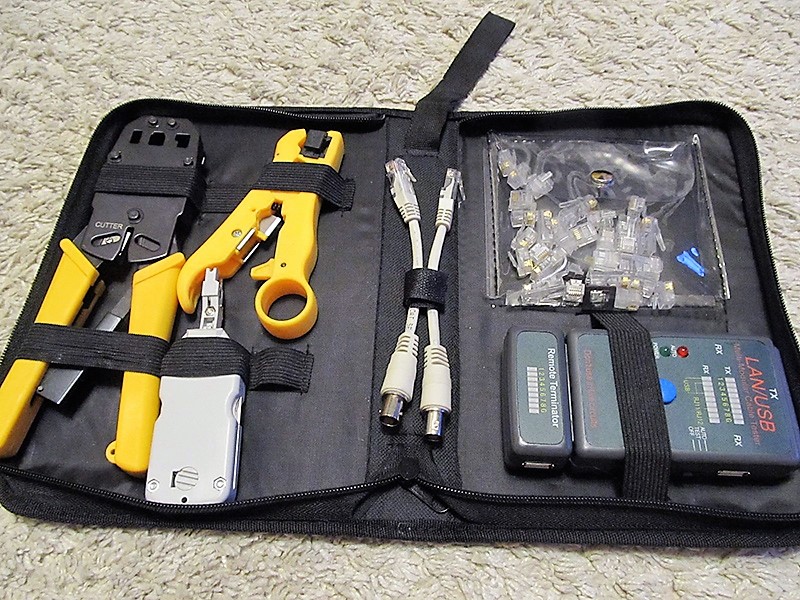

За удобство може да закупите комплект инструменти – той ще излезе по-евтино, отколкото да купувате устройствата поотделно. Освен изброените предмети, в комплекта могат да влизат отвертки, опаковки конектори, мрежова сонда и др.

Кросировъчният инструмент не участва в изработването на патч-корд, той е необходим, когато трябва да се свърже мрежов кабел към патч-панел, плинт, контакт или крос. Обикновено се използва от специалисти при работа с разпределително електротабло. По същество наличието му не е задължително.

Преглед на схеми за кримпване

Правилната работа на кабела осигурява определено разположение на жилата в конектора. Съществуват две основни схеми за разпределение на пиновете за 8-жилен кабел и още една – за 4-жилен, която вече почти никой не използва.

Ако комутационното устройство – рутер или суич – трябва да се свърже с компютър, лаптоп, моноблок, тогава се изисква права разпиновка. При директна комутация на два компютъра – кръстосана (cross-over).

И двете схеми имат цифрово обозначение:

• права – 568В;
• крос-овър – 568А.

По-добре е да научите разположението на кабелите и в двата случая, тъй като за домашна употреба за създаване на вътрешна мрежа могат да ви бъдат полезни и двете схеми.

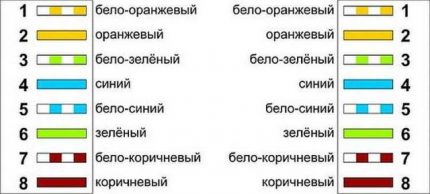

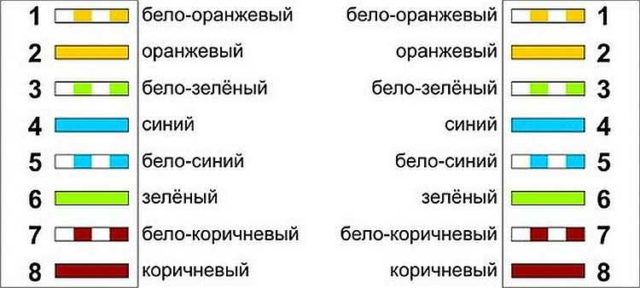

Права схема. Кабелите в процеса на обжим на двата конектора се разполагат еднакво, все едно в огледално отражение. Важен е и редът на проводниците, и цветовото им съотношение

Не може да разменяте кабелите. Ако след бяло-оранжевия следва оранжев, то нито син, нито зелен, нито друг трябва да се свързва – кабелът няма да работи.

Но има един момент – оранжевите и зелените кабели са взаимозаменяеми, тоест под номер 1 може да стои бяло-зелен, след това зелен и така нататък.

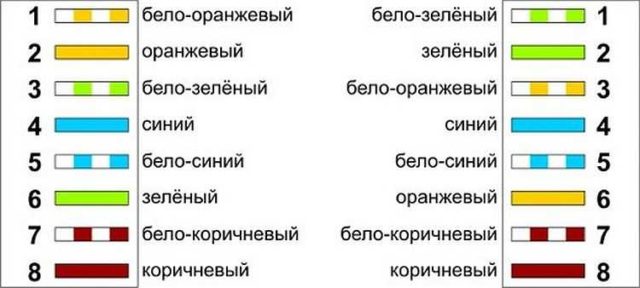

Кръстосана схема. По-сложна е и изисква заучаване, тъй като проводниците се свързват не просто в обратен, а в особен ред, а положението на някои остава „право“

Ако изведнъж вместо популярния 8-жилен кабел се наложи да се обжима 4-жилен, използван само за свързване на периферни устройства, то ще се изисква съвсем различна схема.

При използване на същите конектори редът на свързване на проводниците се променя.

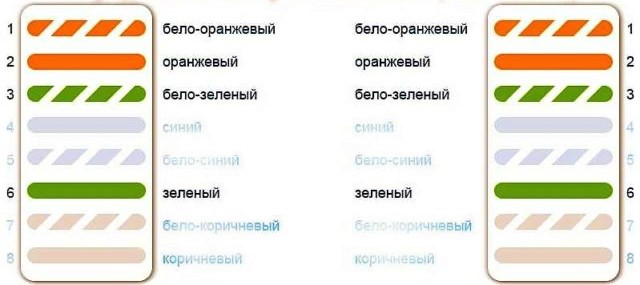

Пряка схема на разположение на пиновете за 4-жилен кабел. Особеността на свързването е, че някои писти остават свободни. Активни са контакти 1-3 и 6, работят само оранжевите и зелените проводници.

Номерата на контактите са избити върху конектора, те задължително трябва да се вземат предвид при монтажа на проводниците. За да не объркате реда на разположение, достатъчно е да намерите цифрата 1 или 8.

По-подробно за кримпването на усукана двойка на 8 или 4 жили четете нататък.

Инструкции за правилно кримпване на RJ-45

Теоретичната част е по-добре да се проучи още преди да започнете да кримпвате конектори RJ-45 със собствените си ръце, за да не се налага по-късно да преправяте.

За тренировка трябва да се снабдите с инструменти, търпение и да кримпвате няколко интернет вилки. Ако пробният пач корд заработи, в бъдеще лесно ще се справите с изработването на интернет кабели.

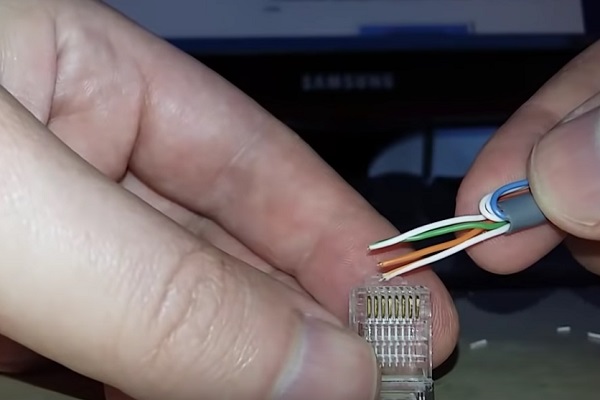

Вариант #1 – директно свързване Straight

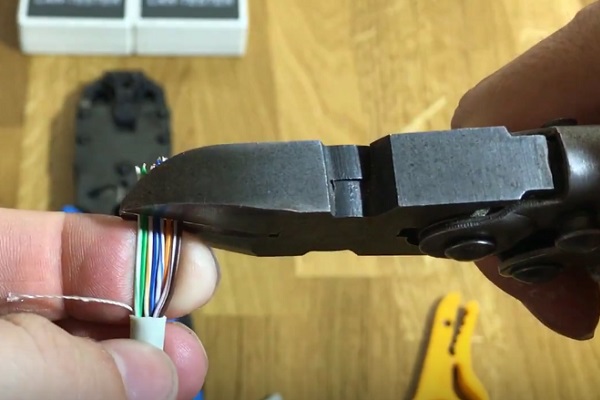

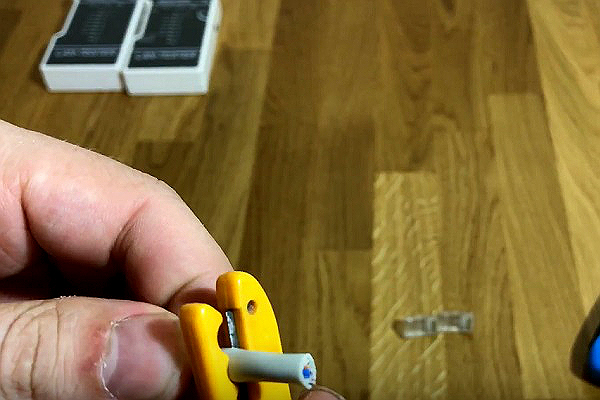

Това е основната процедура, която трябва да се практикува, тъй като свързването на стационарен компютър или лаптоп с рутер се случва по-често от други видове комутация.

Именно на тази схема може да се усъвършенствате – в останалите случаи ще трябва само да размествате проводниците.

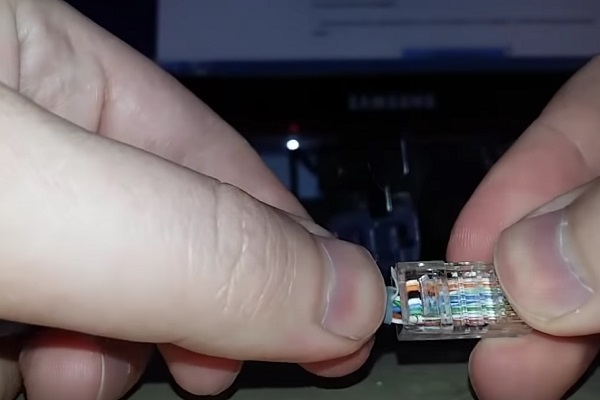

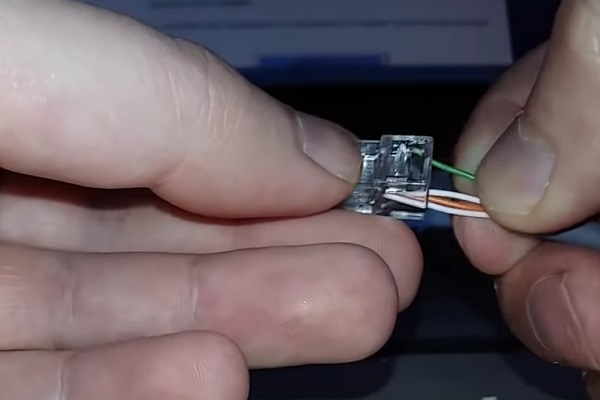

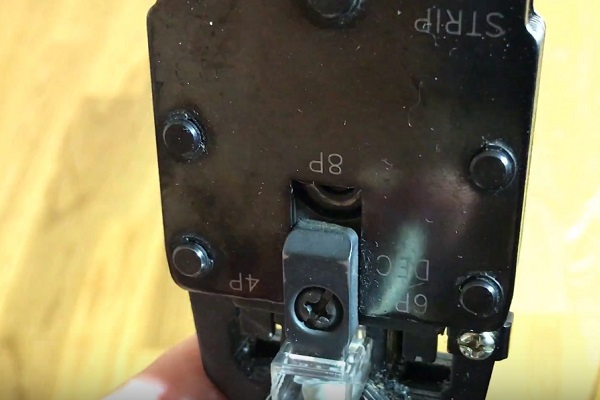

След процедурата, ако кримпването е извършено правилно, жилите дори и с усилие не могат да се извадят от конектора. Кабелът се държи здраво вътре благодарение на захващането на частта, покрита с изолация.

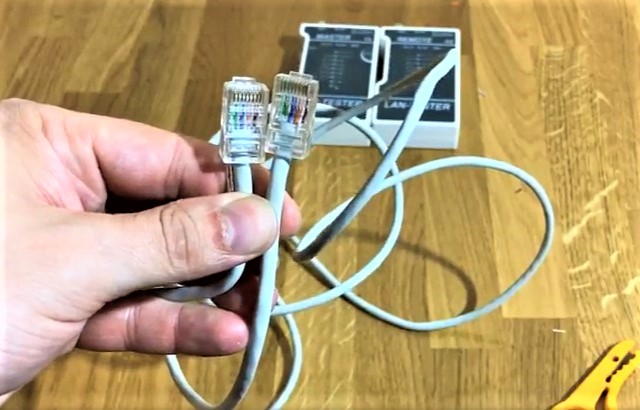

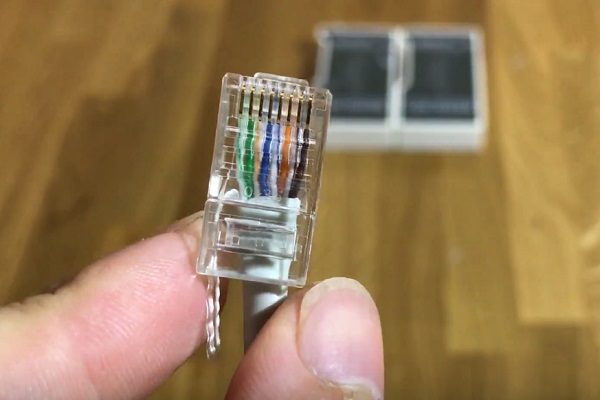

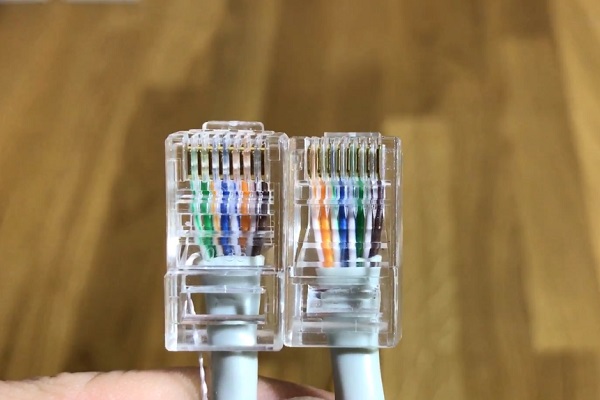

След първия конектор кримпваме втория – по същата схема на право свързване. В резултат трябва да се получи работещ кабел с необходимата дължина с два интернет конектора в краищата.

Операцията се извършва без използване на капачки, ако решите да ги използвате, сложете ги на кабела преди началото на кримпването.

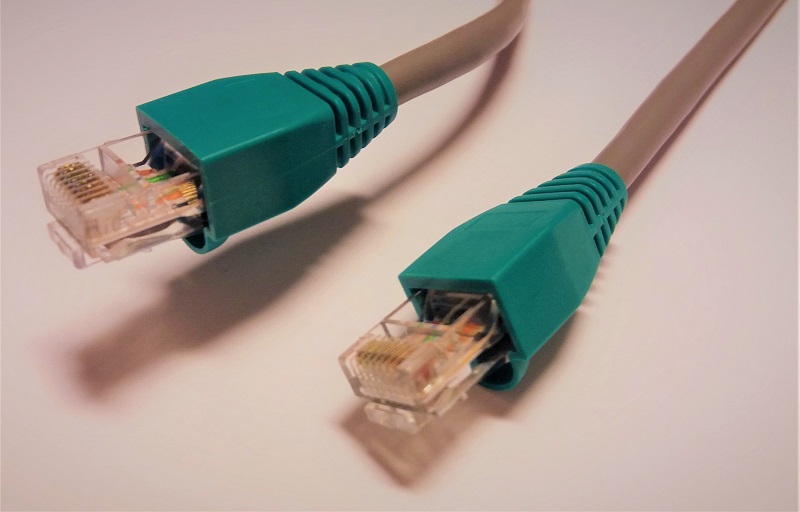

След кримпване широкият край на капачката се опъва върху конектора, а тесният остава на кабела.

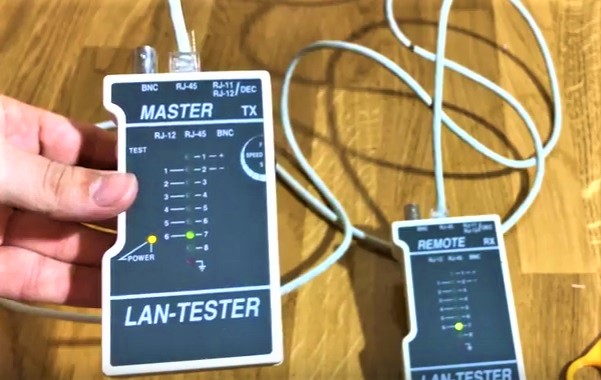

За проверка на изправността използваме тестер. Свързваме краищата на кабела към различни части на уреда. Ако жилите са кримпвани правилно, ще светват последователно зелени светлини.

При откриване на грешка светът на диодите ще се смени от зелен на червен. Това може да означава, че проводниците са разменени местата или някъде е имало „недокримпване“.

Вариант #2 – кръстосано свързване Cross-Over

Ако сте решили да осъществите свързване на един компютър към рутер чрез друг, тоест да свържете две персонални устройства директно, ще е необходима схема крос-овър.

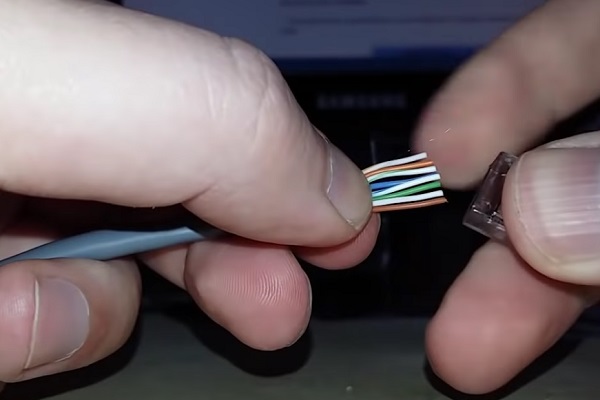

Тя се различава от предишната само по разположението на проводниците според цветовия признак – редът на разположение на проводниците на втория край не е същият като на първия.

Между другото, свежите технически тенденции могат да доведат до пълен отказ от подобни усложнения като сложна схема на кръстосано свързване.

Вече много съвременни цифрови устройства са оборудвани с интерфейс от новия стандарт Auto MDI-X. Системата самостоятелно, автоматично определя типа на свързване и избира този режим на комутация, който счита за оптимален.

Това означава, че е достатъчно да се извърши директно свързване – нататък техническото устройство ще направи всичко самостоятелно.

Вариант #3 – кримпване на четирижилен кабел

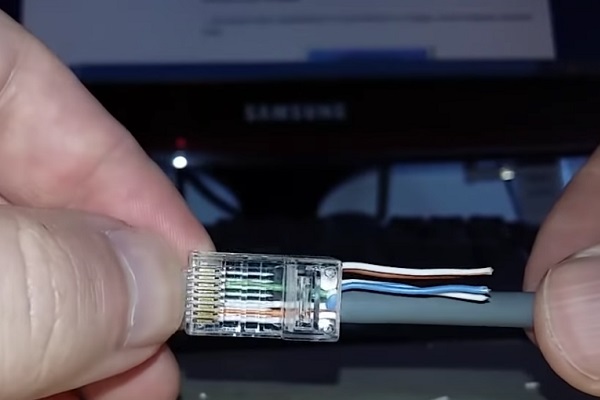

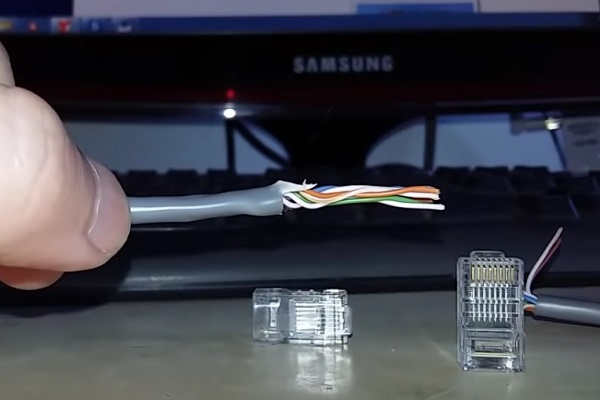

Основната разлика на свързването е, че в процеса са задействани само 4 проводника от 8. Функционалната разлика е в намаляването на скоростта на предаване на сигнала.

Оказва се, че 4 проводника работят, а още 4 остават свободни. Те могат да се отрежат или просто да се приберат, за да не пречат.

Кримпване без използване на кримпващи клещи

Не винаги под ръка има специален инструмент, затова по-нататък ще разгледаме как сами да кримпнем парче интернет кабел без кримпер.

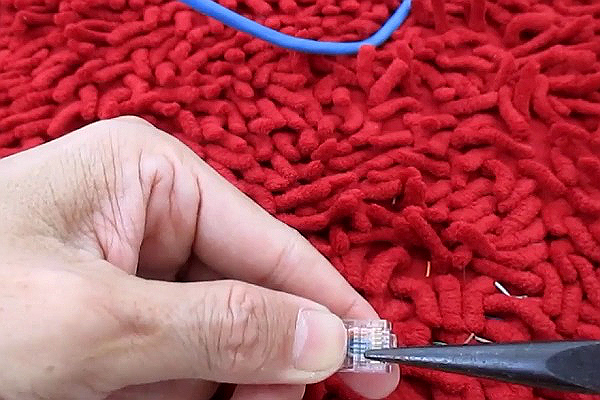

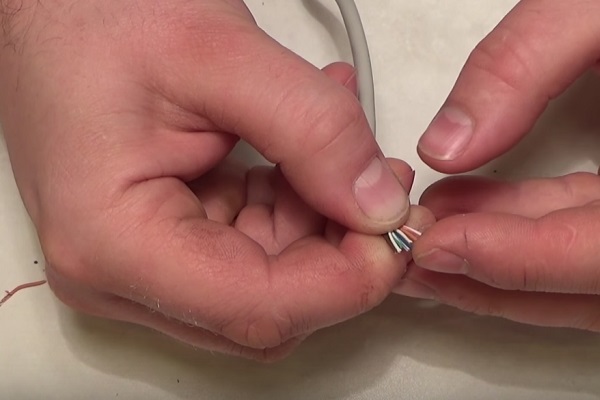

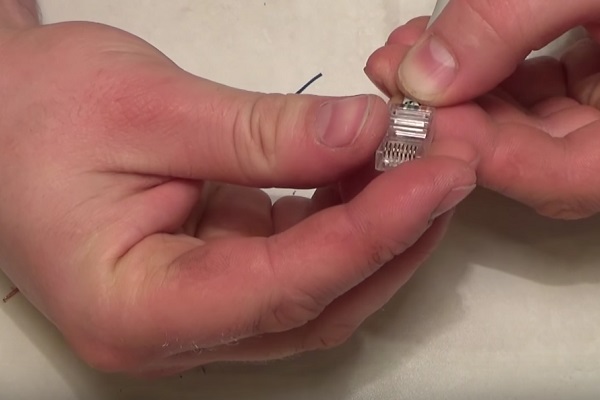

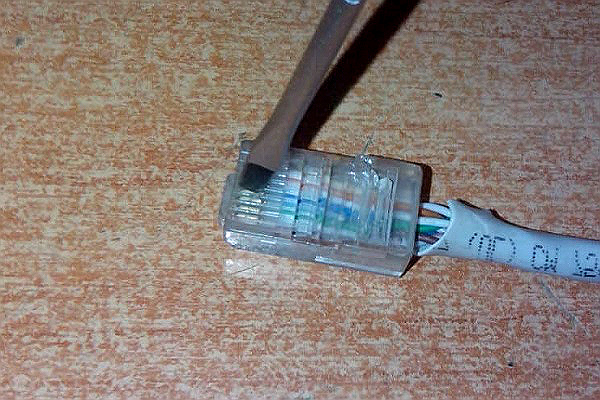

Като основен инструмент ще служи алтернатива на клещите за кримпване – обикновена плоска (шлицова) отвертка.

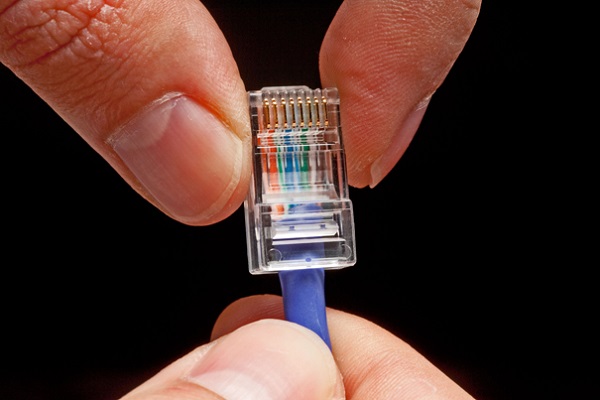

Този начин е по-продължителен и по-трудоемък от кримпването с клещи, но при липса на специален инструмент се оправдава. Правилно кримпнатият кабел работи не по-зле от закупения аналог.

Също така Ви препоръчваме да прочетете статията, в която разказахме за най-добрите начини за свързване на усуканата двойка помежду си. Повече подробности – преминете по връзката.

Изводи и полезно видео по темата

Подробен видеоурок за кримпване на мрежовия кабел:

Щипка за пране, отвертка, острилка – алтернативен комплект за кримпване:

Защо е важно да се спазва цветовият ред:

Всеки може да се научи да кримпва интернет кабел, за целта не е нужно да придобива квалификация или да притежава особен талант. Достатъчно е да разбере устройството на кабела и конектора, да научи няколко схеми и да си закупи специални клещи за кримпване.

След като усвоите умението в домашната мрежа, Вие ще можете да помагате на родителите си, на съседите и на приятелите си, като ги освободите от проблемите с интернет комуникациите.

Ако ви се е налагало неведнъж да се занимавате с кримпване на интернет кабели, моля, споделете опита си с нашите читатели. Може би знаете тънкости, които не сме взели предвид в нашия материал? Пишете коментарите си под статията.
