Кримпване на усукана двойка 8 и 4 жила: основни схеми + поетапни инструкции за кримпване

Василий Боруцки
Проверено от специалист: Василий Боруцки
Автор: Виктор Китаев
Последна актуализация: Май 2026 г.

Компютърните мрежи са традиционна реалност на съвременните цифрови технологии. Подобни структурни елементи се използват навсякъде и в широк мащаб. Междувременно конструкциите на мрежите предполагат масово прилагане на специален кабел, посредством който се свързват помежду си отделни точки (възли).

Такъв кабел технологично се вижда като стандартно изпълнение на продукти от подобен тип, а своеобразна особеност на изделието е усуканият чифт – два проводника. Тези проводници са усукани един с друг по цялата дължина, като са изолирани. При това се спазва определена стъпка на усукване.

Ще ви разкажем как се извършва кримпване на усукан чифт за организиране на надежден контакт. В представената от нас статия е описано свързване за четирижилен (2-чифтов) и осемжилен (4-чифтов) кабел. С оглед на нашите съвети вие без проблем ще извършите цялата работа самостоятелно.

Особености на кримпването на проводник от 8 и 4 жици

Преди да разгледаме технологията на кримпване на медни проводници, съставляващи вътрешното съдържание на мрежов кабел, логично е да се запознаем с вариантите на схеми за свързване на накрайници.

Схеми за кримпване на накрайници на мрежов кабел

Накрайник – пластмасова вилка от стандартно изпълнение на конектор от серия 8P8C. Такъв конектор (вилка + гнездо) не рядко се класифицира от «познавачи» на компютърни мрежи като конектор RJ45.

Обаче подобна класификация е некоректна. Но това е така – за обща информация.

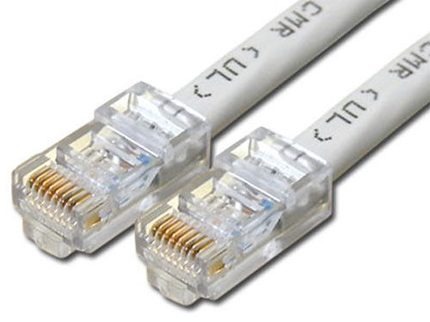

Накрайник на мрежов кабел
Външен вид на накрайниците (осморки) на мрежов кабел, чиито контакти подлежат на процедура на кримпване, когато се използват за първи път. Веднъж кримпнати накрайници не се прилагат за повторно използване.

Както се вижда от обозначението на серията (8P8C), пластмасовата вилка и гнездото също са 8-контактни. Тези осем контакта могат да се свързват в различен схематичен вид, в зависимост от типа на кабелното свързване.

Съществено, съществуват два стандарта за разводка на проводниците на вилката Т568А и Т568В и два варианта на тяхното кримпване:

  1. Пряк.
  2. Кръстосан.

За удобство позиционирането на жилите на усукан кабел и последващото кримпване всяка жила е маркирана с определен цвят. Освен това жилите на една двойка са близки по цвят. Например, класическата цветова схема на първата двойка за стандарт Т568А при право кримпване на първата усукана двойка: 1 – зелено-бял; 2 – зелен.

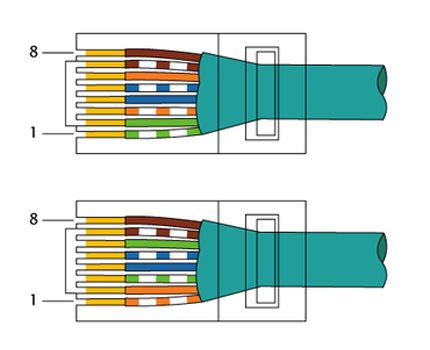

Стандарт за цветово маркиране на жилите на съединителите
Стандарт за цветово маркиране на жилите на осемжилен мрежов кабел: горната фигура – стандарт Т568А; долната фигура – стандарт Т568B. Както се вижда от изображенията, разликата в стандартите се отбелязва по цветовото обозначение на някои двойки жили. 1 и 8 – номера на жилите.

Пряка и кръстосана конфигурация

Разликата между права и кръстосана схема на кримпване на медни жили на проводниците трябва да е очевидна. Правата конфигурация предвижда схемно решение, при което в двата противоположни края на мрежовия кабел номерата на жилите (цветовете) съвпадат.

Кръстосаната конфигурация, съответно, предвижда схемно решение, при което в противоположните краища на мрежовия кабел се отбелязва леко променена схема на съответствие на проводниците по номера (цветове) една спрямо друга. По-конкретно, разменят се местата на проводници 1, 2, 3 и 6.

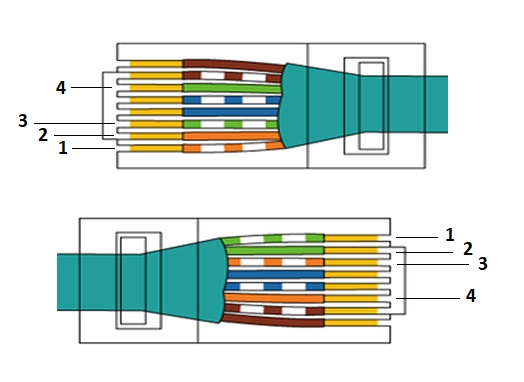

Кръстосана схема на кримпване
Конфигурация на кръстосано кримпване за приложение при скорост на предаване 100 Mbit/s: 1 – бяло-оранжев / бяло-зелен; 2 – оранжев / зелен; 3 – бяло-зелен / бяло-оранжев; 4 – зелен / оранжев

И двете схеми на кримпване предвиждат разположение на проводниците в противоположните крайни конектори, като се отчита съответствието на номерацията, при което първият проводник се разполага срещу осмия и обратно – осмият проводник се разполага срещу първия.

Освен тези две схеми съществува още една, наречена «конзолна». В този случай проводниците по крайните конектори се разполагат в обърнат ред.

Тоест, първият проводник на единия конектор съответства на първия проводник на другия конектор и, съответно, осмият проводник на единия край съответства на осмия проводник на противоположния край.

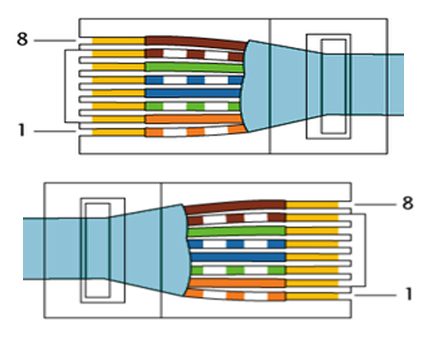

Конзолна схема на кримпване
Конзолна схема на кримпване на медни жили на мрежов кабел. Отличава се по това, че крайните конектори се разполагат един спрямо друг в обратно обърнато положение, когато проводник 1 = 1; проводник 8 = 8.

Предназначение на една или друга схема

Конкретното приложение на разгледаните схеми за кримпване на усукана двойка се определя от вариантите за свързване на компютърно оборудване. Като правило, правата конфигурация се използва за свързване на мрежова карта и комутатор (концентратор).

Кръстосаната конфигурация обикновено се прилага, когато съществува необходимост да се свържат помежду си две мрежови карти на персонални компютри. Същата схема се е използвала за комуникации на остарели модели комутатори (концентратори).

Струва си да се отбележи важна подробност: на съвременния етап на развитие на цифровата техника кръстосаната конфигурация почти е загубила своето значение. Това е свързано с разработването и внедряването на технология за автоматично определяне на сигналните вериги на мрежовите терминали.

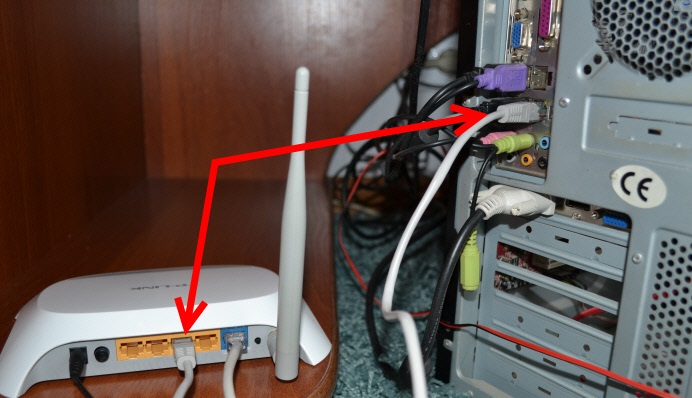

Свързване на рутера към компютъра
Конфигурацията на кабел с кримпване на „конзолно“ предназначение традиционно се използва за служебни цели. Например, чрез такава схема се извършва настройка на комутатор (рутер) посредством персонален компютър.

Поетапна инструкция за кримпване на мрежов кабел

Като се има предвид, че кабелните връзки се използват доста често в най-различни условия, включително битови, въпросът как да се кримпне кабел с 8 жили е доста актуален. Още повече, ако се вземат предвид не специалисти, а обикновени потребители – собственици на персонални компютри.

Нека разгледаме този несложен технологичен процес, за да улесним задачата на потенциалните създатели на домашни мрежови схеми.

За изпълнение на работите по кримпване на кабелна усукана двойка ще е необходим специален инструмент:

  • кримпер;
  • стриппер;
  • обикновен нож.

Първите два инструмента с екзотични наименования – това са специален прес, наподобяващ по изпълнение обикновени клещи на електротехник и резак за сваляне на кабелна изолация.

По същество резакът е обикновен нож, с тази единствена разлика, че е допълнително оборудван с вдлъбнатини за сваляне на изолационното покритие.

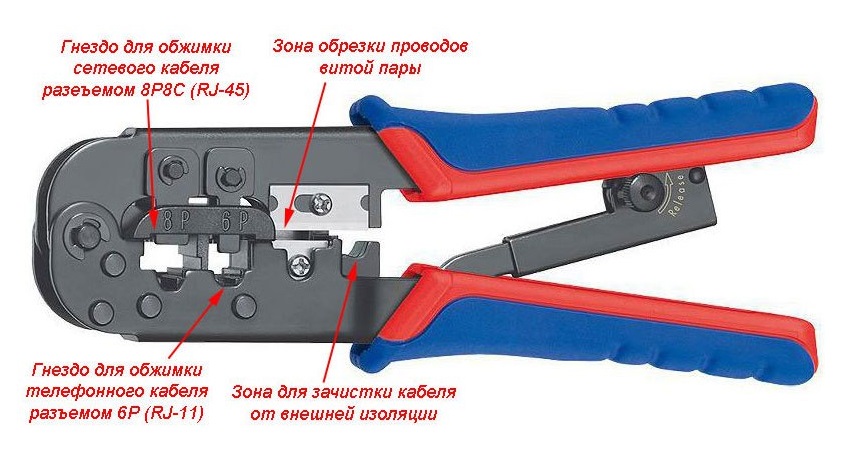

Прес за кримпване на мрежов кабел
Прес с професионално изпълнение, използван за кримпване на медни жили на мрежов кабел. Тази конфигурация на инструмента позволява да се работи с щепсели на конектори от серия 8P8C и 6P6C.

Стъпка #1 – подготовка на кабела

Тук ще е необходимо да се избере нужният вариант по брой жили и нужна дължина. За домашна употреба често се изисква кримпване на 4-жилна медна усукана двойка, тоест е нужно парче кабел с четири проводника.

По принцип не се изключва и използването на осемжилно кабелно изпълнение. В този случай неизползваните двойки просто не се използват. Друг въпрос е икономията, тъй като цената на четиридвойковите изделия е по-висока от двудвойковите.

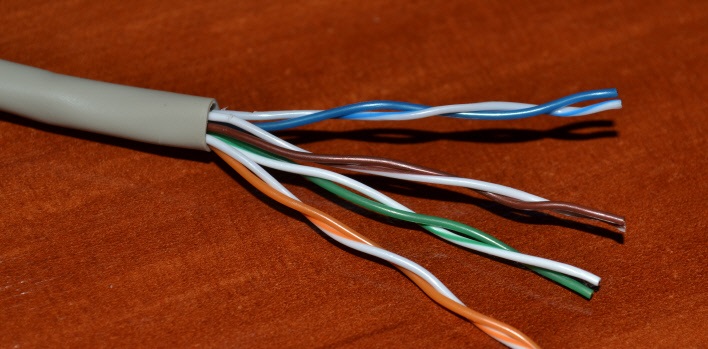

Осемжилен мрежов кабел
Фрагмент от мрежов кабел, където под обвивката са разположени осем медни жили – четири усукани двойки. Такъв вариант често подхожда за решаване на задачи за свързване в битови условия.

Стъпка #2 – изрязване на изолацията

След като подготвите парче с необходимата дължина, е необходимо внимателно да свалите изолацията върху късите крайни участъци на мрежовия кабел. Достатъчно е да отстъпите от границата на челния срез 40-50 мм, след което с лек кръгов проход да надрежете кабелната обвивка.

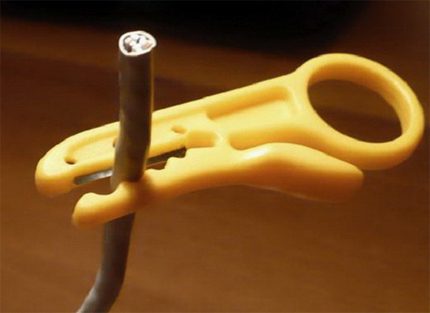

Подрязване на обвивката на мрежовия кабел
Подрязване на обвивката на мрежовия кабел с помощта на специално създаден за тази цел профилиран резак. Както се вижда на картинката, инструментът е снабден с различни профилирани изрези, които осигуряват по-добро качество на среза.

Препоръчително е да извършвате това действие внимателно, за да не засегнете изолацията на вътрешните проводници. Обикновено обвивката се надрязва не по цялата дълбочина, а само частично. След това с плавно движение на ръцете кабелът се огъва в областта на надреза, благодарение на което обвивката се разкъсва по кръга.

Достатъчно удобно и качествено е да се сваля кабелната обвивка с помощта на стрипер. Преди това обаче ще трябва да отделите известно време, за да овладеете този инструмент. От първия опит рядко се получава качествено сваляне със стрипер дори от професионалисти.

Стъпка #3 – подготовка на жиците за зареждане на вилката

Откритите, усукани по двойки проводници в участъка, освободен от изолиращата кабелна обвивка, трябва да се разплетат (развъртят) и да се изправят. Медните проводници с тънка изолация са достатъчно меки, така че извършването на подобни действия не е трудно.

След това всички проводници трябва да се подравнят един спрямо друг и да се срежат точно перпендикулярно, като се отстъпи от края 2-3 мм. Тази операция е удобно да се извършва с обикновени ножици за хартия. В резултат трябва да се образува равен челен ред от четири (или осем) медни изолирани проводника.

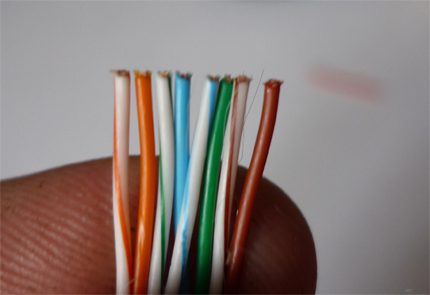

Подрязване на проводниците на кабела
Подреденият ред от проводници трябва задължително да се подреже преди зареждането в тялото на пластмасовата вилка, за да се получи равна челна линия на целия ред. Подрязването е удобно да се прави с обикновени ножици.

След това ще се използва нова пластмасова вилка за осем контакта (8P), на която ще се извърши кримпване – контактно закрепване на медните проводници. Трябва да се има предвид, че вилки за 4 контакта за компютърни мрежи не съществуват. Затова във всеки случай се използва вилка за 8 контакта.

Стъпка #4 – кримпване на контактните площадки

Задната част на щепселната вилка (8P) технически представлява входен шлюз за зареждане на медните проводници. Този своеобразен шлюз съдържа осем правоъгълни клетки, в които се зареждат съответните по цвят проводници.

Зареждането на медните проводници на мрежовия кабел в „шлюза“ на контактната вилка се извършва без сваляне на изолацията. Проводниците просто се вкарват в каналите до упор.

След това се използва стандартна кримпваща преса за конектори 8P8C. Матрицата на пресата се поставя върху пластмасовата вилка, след което дръжките на инструмента се притискат до момента на характерното щракване.

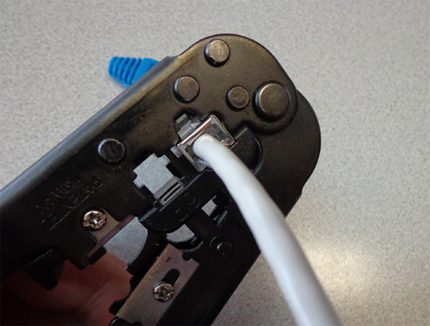

Кримпване на контактите на вилката
Моментът на кримпване на контактите на пластмасовия краен конектор чрез специален инструмент – кримпер. Препоръчва се със свободната ръка да притискате кабела към конектора до приключване на процеса.

Стъпка #5 – тестване качеството на пресоването

След кримпването инструментът се отстранява, свързването се проверява за здравина чрез опит за физическо издърпване на проводниците от конектора. Ако всичко е направено точно по технология, здравината на кримпването няма да позволи изваждане на жилата от впресованите слотове.

На този етап процедурата по кримпване се счита за завършена. Аналогичен процес се извършва на противоположния краен участък на кабела.

Приключването на кримпването на двата края на кабела обикновено се придружава от последващ електрически тест. За това се използва специален тестер, включващ предавател и приемник на тестов сигнал. Обработеният кабел се включва в устройството и чрез контролни светодиоди се тества за цялост на връзките.

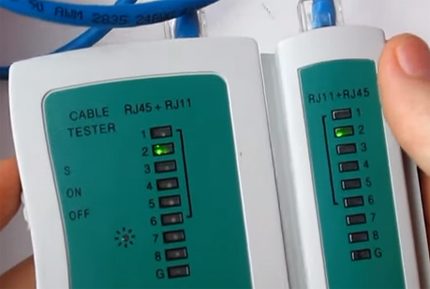

Тестване на мрежови кабели
Уред за специализиран тест на качеството на електрическата връзка на кримпвани проводници. Използва се обикновено на професионално ниво. В битови условия може да се приложи прост метод за кабелно позвъняване.

Прилагане на нестандартни методи на пресоване

Като се има предвид, че закупуването на специален инструмент (например кримпер) изисква пари, някои майстори практикуват нестандартен метод за кримпване на проводници. Използват обикновена отвертка на електротехник с плоска шлица с подходяща ширина и дебелина.

С такава отвертка се извършва пресоване на контактните щифтове, като последователно един по един се вкарват навътре в тялото на конектора.

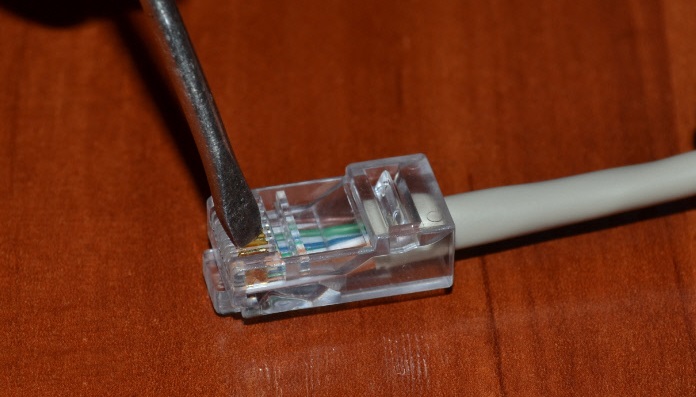

Кримпване на жила с отвертка
Методът с отвертката, трябва да се отбележи, е «варварски», но работи. Вярно е, че не винаги се получава добро качество на пресоване, в резултат на което се забелязва нестабилност на работата на мрежовия кабел.

Ако се изисква да се извърши удължаване на усукана двойка, работите се извършват в ред, подробно описан в следващата статия. Препоръчваме да се запознаете с полезния информативен материал.

Изводи и полезно видео по темата

Видеото по-долу демонстрира битов вариант на работа с кабелно кримпване, прилагане на специален инструмент и поетапен процес.

Това видео, макар и не съвсем коректно от техническа гледна точка, ще помогне да се разбере същността на процеса по-пълно.

Процедурата по кримпване на медни жила на мрежов кабел може да бъде изучена теоретично без особени затруднения. Междувременно, дори при наличие на теоретични знания, задължително се изисква практически опит.

По същество този опит се придобива достатъчно бързо дори когато се налага да се работи за първи път. Но без да се развалят няколко пластмасови конектора, начинаещият майстор няма да мине – ще се наложи първо да се тренира. Такъв е законът на практиката.

Оставяйте, моля, коментари, публикувайте снимки и задавайте въпроси в блока по-долу. Разкажете как сте кримпвали усуканата двойка със собствените си ръце. Може би знаете похвати и методи, които ще бъдат полезни на посетителите на сайта.
