Какво представлява кабелът ВВГ: разшифровка, характеристики + тънкости при избора на кабел

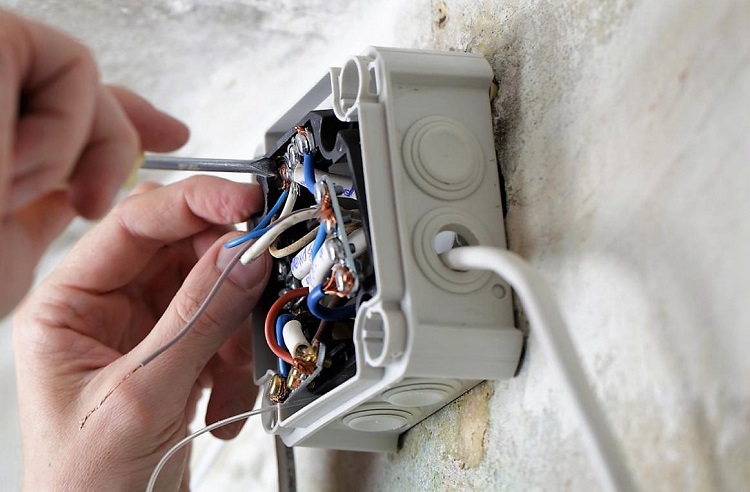

Изграждането на домашна електрическа мрежа е достъпно за всеки, който е усвоил училищния курс по физика. Съгласете се, услугите на електротехник ще струват скъпо, а самостоятелният опит винаги ще е полезен.

Но пред майсторите-любители обикновено възниква проблем, свързан с избора на кабел. Кой вид окабеляване е най-надежден и безопасен? Отговорът е прост – стандартен кабел ВВГ, преднозначен за сглобяване на вериги за променлив ток.

Ако сте решили сами да се заемете с домашното електрическо окабеляване, предлагаме да се запознаете с полезна информаци я. Ще разгледаме какво е кабел ВВГ: разшифровката на буквите симболи и прегледът на харакеристиките ще ви помогонат да изберете оптималната модификаци я.

Предназначение и особености на приложение

Кабел ВВГ е предназначен за пренос и разпределение на електроенергия в стационарни инсталации с честота 50 Hz и работно напрежение от 660 до 1000 V.

Използва се за монтаж, ремонт или пълна подмяна на окабеляване в сгради с жилищно и промишлено предназначение. Усилените видове са подходящи за монтаж в пожароопасни, влажни, подземни помещения.

ВВГ – най-добрият вариант за електрообзавеждане у дома. Заводските продукти напълно отговарят на изискванията за сертификация, пожаро- и електробезопасни са, отличават се с ниска цена и разнообразие от видове.

Освен популярните видове, предназначени за честота 50 Hz, има модификации за приложение при 100 Hz. При необходимост могат да се подберат проводници за 1-фазна или 3-фазна верига, за монтаж вътре и извън сгради.

Ако кабелът се тегли отвън на къщата, му е необходима допълнителна защита – метален ръкав, здрав кабелен канал, специална тава или гофрирана тръба.

За окабеляване в земята, шахта, колектор защитата трябва да бъде максимална, тъй като изделието напълно отсъства броня. Специално за сложни условия на полагане има друг вариант – брониран кабел ВБбШв.

Устройството на електрическото окабеляване в дървена къща също изисква защита под формата на метален ръкав, незапалим канал или метална тръба.

Разшифровка на буквите обозначения и видове ВВГ

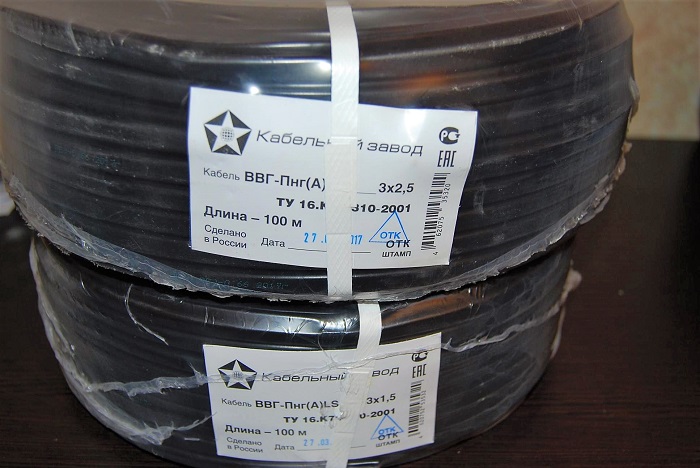

Видът на кабела лесно се определя, дори ако е опакован в бухта: върху повърхността на външната изолация се нанася съответната маркировка. Сред множеството буквено-цифрови символи е и видът на кабела. Какво означават тези общоприети буквени съчетания?

ВВГ – меден кабел, всяка жила на който е защитена с обвивка от поливинилхлорид, и външната изолация също е изработена от ПВХ. «Г» – липса на броня или друга здрава обвивка за приложение в агресивни условия.

Буквално това се разшифрова така:

• «В» – винил;
• «В» – винил;
• «Г» – гол.

И жилите, и обвивките се изработват от различни материали, които имат особени технически характеристики. Изхождайки от това, се различават и различните видове кабел ВВГ.

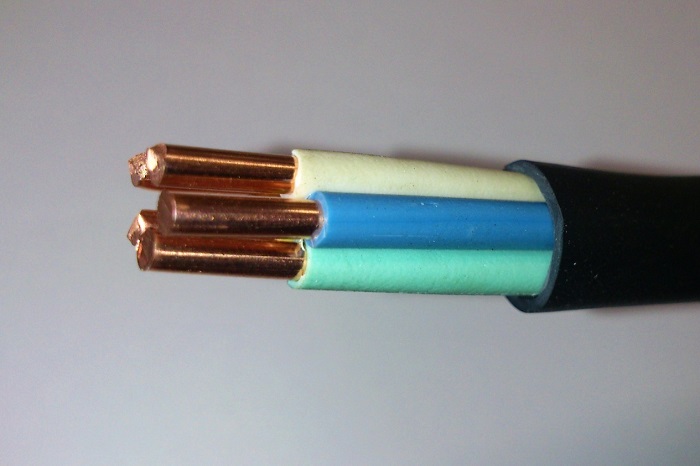

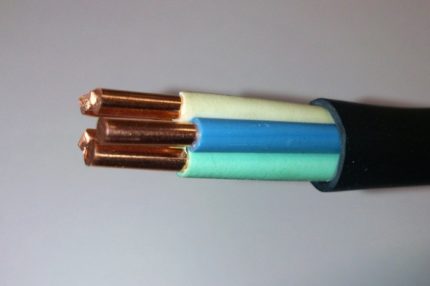

Образец на меден проводник. По актуалните изисквания на ПУЕ, алуминий не може да се използва за изработка на жили с напречно сечение по-малко от 16 mm², по-големите все още са допуснати – от съображения за икономия и по-леко тегло.

Съответно, за домашна употреба идеално подхождат медните изделия.

Най-търсените видове силови проводници.

ВВГнг – незапалим/с понижена запалимост. Устойчивостта на възпламеняване се обяснява с добавянето на съставки в пластмасата, които не горят. Ако възникне пожар, окабеляването няма да гори само и няма да се запали от съседните кабели.

ВВГнг LS – вид незапалим кабел с ниско отделяне на газ и дим. LS – Low Smoke (ниско ниво на дим).

ВВГнг LSLTx – към гореизброените качества се добавя LTx – Low Toxic (ниско ниво на токсичност). При запалване от обвивката не се отделят опасни вещества. Максимално защитеният кабел от този тип е търсен в детски градини и учебни заведения, клиники и болници.

ВВГнг HF – в състава на обвивката не присъстват халогенни вещества като хлор и др. HF – Halogen Free (без халогени).

ВВГнг FRLS – кабел за групов монтаж, неговата особеност е максималната устойчивост на възпламеняване. FRLS – Fire Resistance (огнеустойчив). Дори в продължение на 3 часа кабелът няма да се запали и да пуши благодарение на слюдената обвивка.

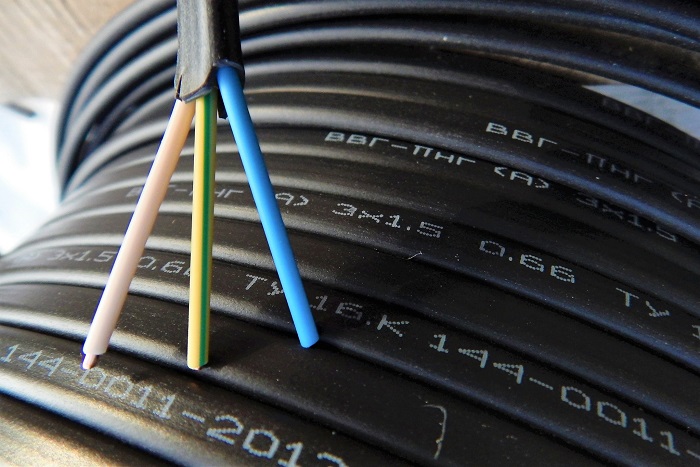

ВВГ-Пнг – проводник с плоска форма с 2-3 жили, незапалим. Понякога именно плоският кабел е по-удобен за свързване с други проводници или за поставяне в первази, кутии.

Всички проводници, които нямат буквено обозначение «п» в наименованието, имат кръгло напречно сечение, независимо от броя на токопроводящите жили, разположени вътре, и вида на изолацията.

За изграждане на домашни електрически вериги не е необходимо да се закупуват скъпи видове с допълнителна защита.

Обикновено се използва бюджетен кабел ВВГ, максимално подходящ за вътрешни работи, или ВВГнг, ако се планира групов монтаж.

Брой и форма на токопроводящите жила

Всички кабели могат да се разделят на две категории – едножилни и многожилни.

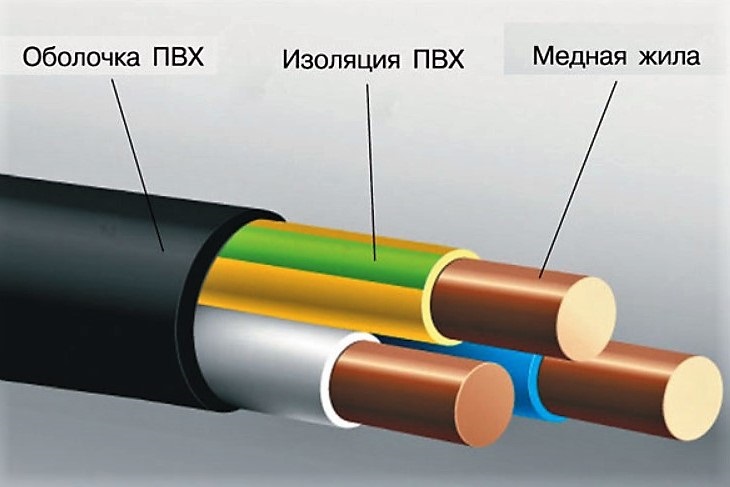

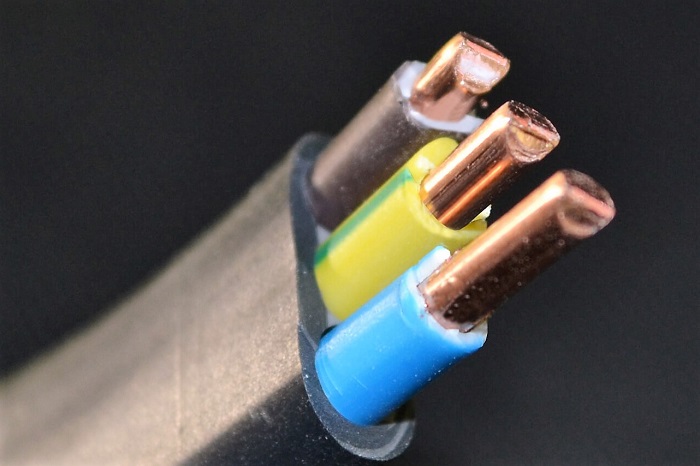

Схема на трижилен кабел ВВГ. Всяка жила от мед е защитена с PVC обвивка с цветово маркиране, а целият сноп – с още една, външна изолация

Броят на проводниците под външната обвивка на кабела е от 2 до 6, като сечението на жилите може да бъде всякакво – от 1,5 до 250 мм².

За домакински електрически мрежи по-често се прилагат изделия с нулева и заземяваща жила. Изолацията на първата е оцветена в синьо, а на втората – в жълто-зелено.

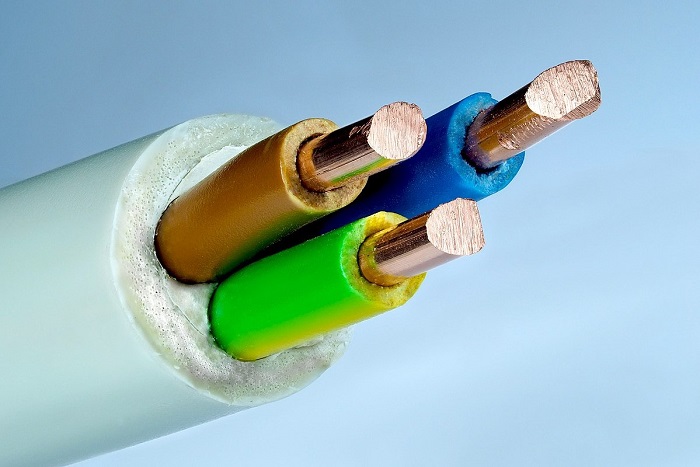

На пазара, освен кръгла, се среща и сегментна форма на проводниците. Целесъобразно е да се използва при производството на кабели с голям диаметър за компактност, за да не остават празнини между отделните жили.

Ако тоководещите жили имат кръгла форма, цялото свободно пространство между тях може да се запълва с пластикат – материал, който по своите свойства напомня на кабелната изолация

При изделията ВВГ с малък диаметър – до 25 мм – вътрешното запълване може да не се прилага.

Технически характеристики на кабел ВВГ

За да се определи правилно предназначението на проводника, трябва да се уточнят неговите технико-експлоатационни характеристики, които се отнасят до особеностите на конструкцията, размерите и теглото, физическите показатели. Нека разгледаме основните критерии за избор.

#1 – конструктивни особености

Разглеждайки множеството модификации, следва от всички представени на пазара варианти да се избере най-подходящия. А за това трябва да се сравнят характеристиките на различните изделия.

Да предположим, че изборът е между ВВГ и ВВГнг – кой от тях е по-подходящ за кухненско електрическо окабеляване? И двата са медни, трижилни, «запечатани» в PVC обвивка. По външен вид разликата е невъзможно да се намери.

Тайната на устойчивостта на кабела ВВГнг към запалване се крие в състава на защитната обвивка. При всякакви условия на експлоатация тя е по-малко податлива на горене, отколкото изолацията на ВВГ

Като се има предвид, че кухнята обикновено е натъпкана с електрически домакински уреди, по-добре е да се подсигурим и да изберем вариант с негорима оплетка. Макар че за единични проводници с малко натоварване е подходящ стандартният 3-жилен кабел ВВГ 2-2,5 мм, а за групов монтаж е по-добре да се вземе изделие в негорима изолация.

Може ли да се използват други видове проводници, например ВВГнг LS? Да, но това не винаги е целесъобразно. Кабелите с намалено димообразуване са по-сложни по конструкция: те са многожилни, състоят се от усукани кръгли или сегментни проводници, с пълнеж от пластификат, един проводник може да бъде с по-малко сечение.

Вариантът с маркировка LS обикновено се прилага в промишлени цехове или в други помещения, където има реален риск от случайно запалване.

#2 – напречно сечение

За битово предназначение се прилага кабел със сечение на всяка жила от 1,5 до 3,5 мм², за промишлено – до 250 мм². Изделията с малко сечение винаги са в продажба, модификациите с параметри над 35 мм² обикновено се доставят по поръчка.

Броят на жилите и тяхното сечение обикновено се изписват веднага след наименованието на кабела, например: ВВГ 3х1,5 или ВВГнг 4х2,5. Това е общоприета маркировка.

Ако Ви предлагат кабел, при който един проводник е с по-малък диаметър – не е страшно. Най-вероятно това е жила заземяване, която обикновено е обвита в жълто-зелена обвивка.

Дали във външната обвивка има жила с по-малък диаметър от останалите, също може да се разбере от маркировката. Обикновено към наименованието се добавя цифровото обозначение «+1». Пример за наименование: ВВГнг 3х2,5 мм²+1 – т.е. 3 жили със сечение 2,5 мм² плюс една с една стъпка по-малка, 1,5 мм².

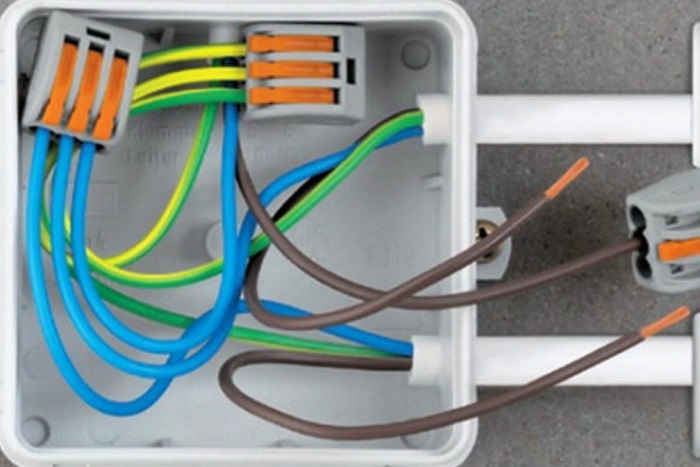

Но по-често всички подбират проводници с еднакво сечение, което е удобно за свързването им с електромеханични уредби и помежду им в разпределителни кутии.

Както «еднокалибърните» изделия, така и проводниците с жила с неравностойно сечение, се отнасят към типичните и се произвеждат според ГОСТ.

#3 – параметри на дълготрайно допустим ток

При избора на сечение основна роля играе не толкова съпротивлението на проводниците, колкото големината на електрическия ток, максимално допустим в контура.

Тя зависи от следните фактори:

• начин на монтаж;
• брой жили;
• сечение на всяка жила.

Под начин на монтаж се разбира отворен или закрит (в шлицове) монтаж.

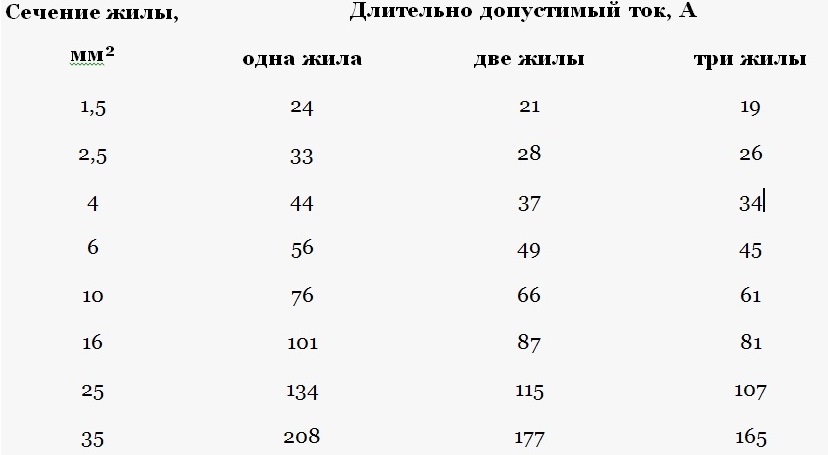

В таблицата е показана зависимостта на стойността на продължително допустимия ток от броя на проводниците в кабела и тяхното сечение – от 1,5 до 35 мм²

Напомняме Ви, че проводниците ВВГ се използват за електропроводки с променлив ток от 0,66 до 1 кВт.

#4 – тегло на кабел ВВГ

Кабелът се реализира от предприятия-производители и фирми-посредници, като в качеството на такива действат магазини за строителни и електроматериали и специализирани компании. Различни модификации със сечение 1,5-2,5 мм² се продават на рулони и на отрези от 10 до 100 м.

Ясно е, че теглото пряко ще зависи както от сечението, така и от дължината. Изчислено е, че масата на рулон ВВГнг с дължина 1 км, в зависимост от сечението, може да тежи и 30, и 10, и 250 кг.

100-метров рулон от 3-жилен кабел ВВГ със сечение 2,5 мм² тежи малко повече от 13,5 кг.

#5 – други експлоатационни и физически показатели

При закупуване на рулон или отрез от кабел, може да се поинтересувате и от останалите технически характеристики, които задължително са посочени в съпътстващата документация.

За кабела ВВГ са характерни следните стойности:

• работна температура – -50°С – +50 °С; макс. температура – до +70 °С (при продължителна употреба); аварийна температура – +80 °С (при краткосрочно прегряване);
• минимална температура за монтаж – -15 °С или по-висока;
• относителна влажност на въздуха – 98% (при t +35 °С);
• климатично изпълнение – Т/УХЛ (тропичен или умерено-студен климат съответно);
• срок на експлоатация – 30 години, гаранция – до 5 години;
• радиус на огъване – не по-малко от 7,5 външни диаметри за многожилни изделия, 10 външни диаметри – за едножилни.

Бухтите трябва да се съхраняват в затворено помещение за максимум 10 години, на открито (под навес) – не повече от 5 години. Отсъствието на навес намалява срока на съхранение до 2 години.

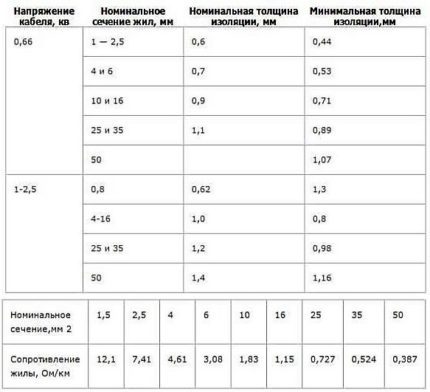

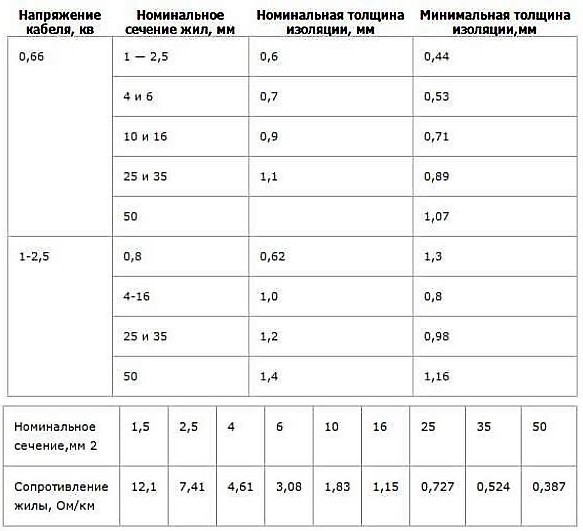

В таблиците можете да се запознаете с останалите параметри: дебелина на изолацията и съпротивление на жилите. Посочени са стандартните стойности на кабели с различни типоразмери.

Препоръки за използване на ВВГнг в бита:

• контури за осветление – 3х1,5;
• групи за контакти – 3х2,5;
• свързване на мощна техника (бойлер, печка, съдомиялна) – 3х4.

Последният вариант на кабела издържа на натоварване до 8 kW – това е достатъчно за изграждане на най-енергоемката кухненска мрежа.

Изводи и полезно видео по темата

За маркировката на кабелите:

Кой вид кабел е по-добър за контакти и защо:

За избора на сечение на кабела:

Оптималният вариант за използване в жилищни сгради – меден кабел ВВГнг. Евтин, удобен за използване и монтаж на електрически мрежи, подходящ за свързване на електромеханични инсталации и битова техника.

При избора на сечение задължително вземайте предвид приблизителното натоварване, ако се съмнявате в правилните изводи – консултирайте се с продавачи или квалифицирани електротехници.

Помнете: от надежден и безопасен материал за електропроводка зависи животът на вашето семейство и запазването на имуществото!

Ние ви запознахме само с обща информация за кабела ВВГ, без да засягаме техническите тънкости по производство, монтаж и начини на свързване. Ако сред вас има опитни електротехници, молим да коментирате спорните въпроси, да споделите собствения си опит или ценни съвети. Фотоилюстрациите ще бъдат най-доброто допълнение към вашия разказ.
