Как да направите окабеляване в апартамент със собствените си ръце от таблото: основни схеми и правила + етапи на монтаж

Електричеството е неразделен енергиен ресурс на съвременните строителни обекти, предназначени, по-специално, за жилища. Трудно е да си представим съвременен дом без електричество.

Традиционно домашната мрежа се урежда по подразбиране от специалисти-електротехници в процеса на строителството на обекта. Въпреки това в някои ситуации се налага да се занимавате с електрификация самостоятелно. Възможно ли е да се извършат работите без съответния опит?

Ще ви разкажем как се прави окабеляване в апартамент със собствени ръце от таблото, кои схеми и варианти на устройство е най-добре да следвате, ще обозначим правилата и изискванията за електромонтажа. Освен това ще опишем етапите на извършване на работата – започвайки от избора и прокарването на кабела, и завършвайки с инсталирането на контакти, ключове и електромер.

Как да прокарате апартаментно окабеляване?

Да предположим, има построена частна къща или нов апартамент с грубо довършване, където се изисква инженерно оборудване – електроокабеляване и цялата входяща в комплекта атрибутика.

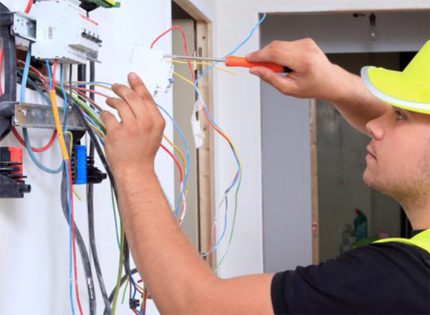

Да разведете електрическата мрежа вътре в частна къща (апартамент), разбира се, е желателно да поверите на професионални изпълнители.

Въпреки това професионалният сервиз е съпоставим с неизбежни сериозни разходи. Освен това има региони, където професионалисти-електротехници – реален дефицит.

Устройството на електрическа мрежа с апартаментно предназначение с помощта на професионалисти-електротехници струва неевтино. Въпреки това такъв подход премахва маса проблеми по електромонтажа.

Тук изходът от положението е еднозначен – самостоятелна електрификация на собствен апартамент/къща. Но как да прокарате електрическо окабеляване в апартамент със собствени ръце, без да имате натрупан опит?

Вероятно, само с помощта на нужната информация – разбираема, съответстваща на действащите норми и правила.

Разглеждане на схеми и монтажни варианти

Сериозното строителство винаги започва с план. Електрификацията на собствения апартамент (къща) също първоначално предполага създаването на схемно решение.

Апартаментите от градски тип по правило се строят по типов начин. Тоест, по същество, към типов проект вече трябва да се прилага типова схема на електроснабдяване.

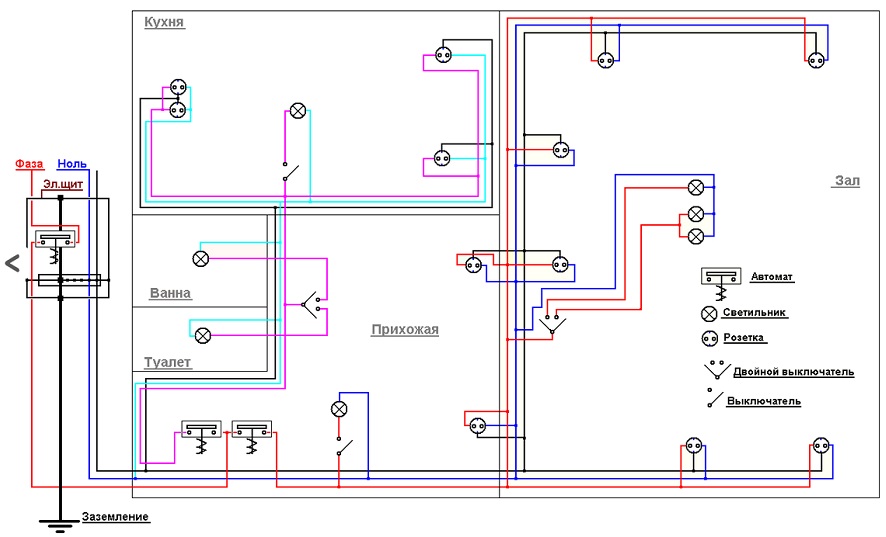

Пример на схемен вариант за електропроводка в апартамента. Това е стандартно проектно изпълнение на схемата, предвидено за повечето класически градски сгради (+)

Грубото довършване на апартаментите включва прокарване на канали под електрическата схема. Каналите се снабдяват с теглителна жица, специално за протягане на проводниците.

В това се вижда определено предимство за потенциалния собственик на жилището, който планира сам да прокара електропроводката в новия апартамент.

Ще е необходимо само да се проучи схемата на разположение на каналите, след което да се пристъпи към прокарването (протягането) на проводниците.

По-трудно се решава въпросът за прокарването на електропроводката в апартамента, когато системните канали отсъстват в структурата на сградата.

В този вариант на апартаментния (домашния) проект ще се наложи да се извършат допълнителни работи:

• да се пробиват канали в стените – да се подготвят жлебове;
• да се монтират защитни кутии;
• да се поставя монтажна арматура;
• да се подготвят монтажни точки за контакти, ключове, осветителни тела и др.

В действителност, не се изключва ексклузивен вариант на схемата – «отворено» окабеляване. Този вариант е технологично и технически остарял, но от гледна точка на «ретро» дизайн днес притежава определено ниво на популярност, особено в къщи от извънградски тип.

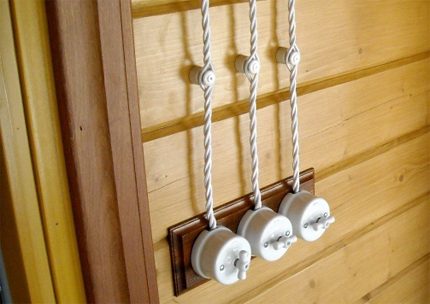

Фрагмент от монтажа на електрическа линия от отворен тип с «ретро» наклон в плана на дизайнерското оформление. По правило, подобни решения по-често се прилагат за условия на извънградска недвижима собственост.

И така, нека приемем, че потенциалният собственик на апартамента се е сблъскал с обичайната схема на затворен (направен вътре в стените) монтаж на кутии за електрически проводници и е решил да се заеме с окабеляването самостоятелно.

Тогава на следващия етап, задължително трябва да се проучат правилата и изискванията.

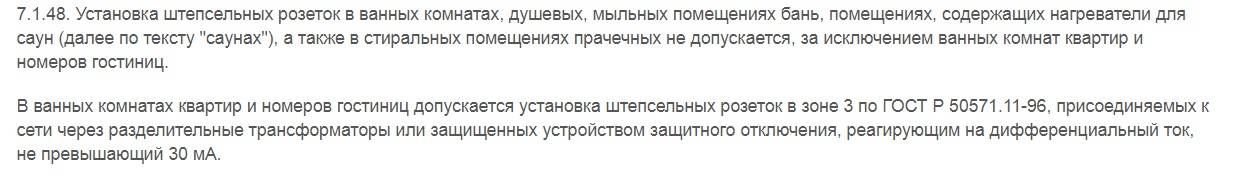

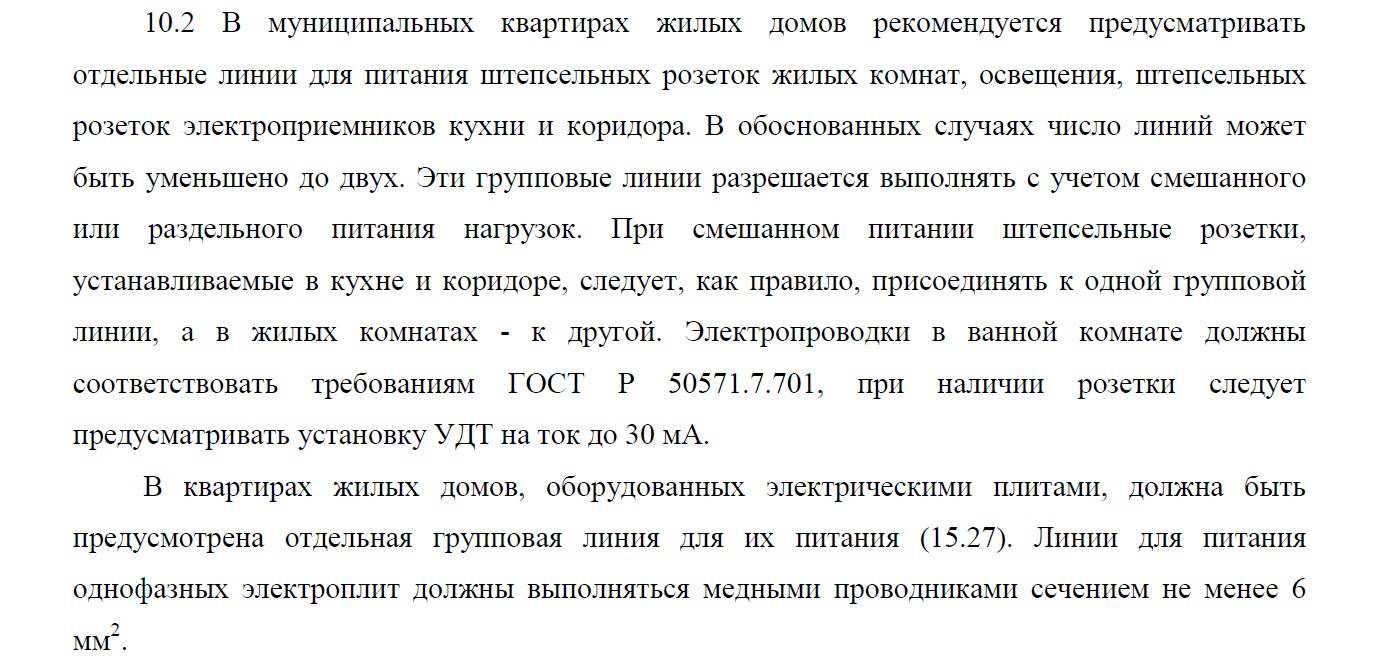

Спазване на правилата и изискванията на ПУЕ

Електричеството не прощава грешки. Тази истина трябва да стане азбучна за самия себе си електротехник.

Правилата и изискванията на електромонтажа засягат маса детайли на изпълнението на работите, започвайки от коректния подбор на сечението на проводниците и завършвайки с устройството на заземяващи конструкции.

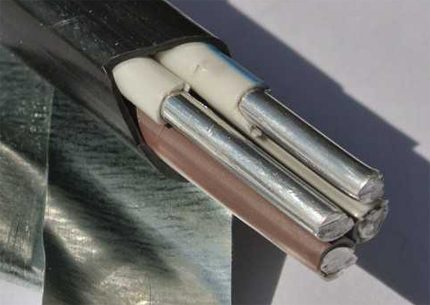

Пример, където са показани проводници на основата на алуминий, изолиран с полимерен материал. Това е икономичен вариант на апартаментно окабеляване, но не гарантиращ висока надеждност и безопасност.

Не бива да се пести от безопасност и ако има възможност, винаги се препоръчва да се избере меден проводник пред алуминиев.

Медта за жилищно окабеляване обикновено се избира многожилна, мека. В зависимост от предполагаемото натоварване се изчислява сечението на проводниците (не диаметърът!).

Общото натоварване (kW) за жилищния вариант се изчислява чрез просто сумиране на мощността на всички електроуреди, които се предвижда да се използват в бита, като се взема предвид коефициент:

P = (P1+P2+…Pn)*0,8,

където:

• P1…Pn – мощността на всеки от консуматорите на електроенергия в жилището (електроуреди);
• 0,8 – коригиращ коефициент – смята се, че едновременно в жилището може да работи само 80% от цялата техника.

Знаейки общата мощност, по таблицата за битовия вариант не е трудно да се избере нужното сечение (диаметър на проводниците).

Тъй като мощността на електроуредите за битово приложение е относително малка, диаметърът на проводниците без изолация за монтаж на подводката от таблото е средно не повече от 2,5–3 mm за алуминий и 2,0–2,5 mm за мед.

Изключение правят жилищата, оборудвани с електрически печки и друго мощно оборудване. Във всеки случай е необходимо точно да се изчисли сечението за натоварване с малък резерв.

Таблицата ясно показва разликата в сечението на жилите според типа проводник (мед/алуминий), което отново подчертава предимството на избора на меден проводник. Колкото по-малко е сечението, толкова по-тънък е проводникът, толкова по-лесно е да се прокара в канала.

Допълнителна информация за избора на кабел и проводник за организиране на окабеляването в жилището е представена в тази статия.

Как да прокарате кабел в канала?

Всеки участък от канала за електропроводка по подразбиране съдържа теглик – метална жица с диаметър 0,5–1 mm. Краищата на тази жица са изведени навън през входния и изходния отвор на канала.

Достатъчно е да се свърже електрическата инсталация с теглика на входа и след това, чрез изтегляне от обратния край на канала, внимателно да се прокарат проводниците по канала.

Ако в канала няма теглик, всъщност не е трудно да се прекара самостоятелно, като се има предвид малкият диаметър и достатъчната еластичност на стоманената жица.

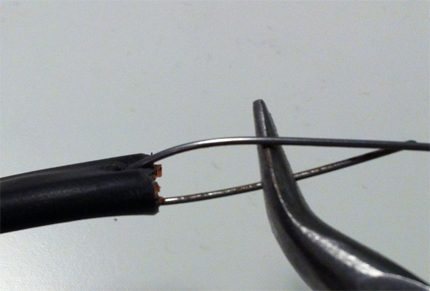

Пример за закрепване на кабел с метална протяжна струна за последващо прокарване вътре в кабелния канал. Това е разпространен начин за организиране на разводката на жилищното електрозахранване – прокарване вътре в кабелните канали.

По този начин електрическата инсталация се «зарежда» за всеки отделен участък от жилищната схема, включително каналите за захранване на традиционните електроточки:

• електромера за потребление на електроенергия;
• електрически контакти;
• ключове за осветление;
• домашни звънци и т.н.

След това остава само да се монтират всички електроточки на място с включване на изведените краища на проводника към съответните терминали.

Следва да се отбележи, че действащите правила изискват разводка заедно с терминалните проводници на кабела на заземителната шина. Свързването на терминалите се препоръчва да се извършва в определен ред.

Ред на извършване на работите с електроокабеляване

Работите по монтаж на електроинсталационни изделия и свързване на терминални възли се препоръчва да започнат от точката, най-отдалечена от централната разпределителна кутия.

Като правило, такава точка е електрическият контакт (контакти) на най-отдалечената стая.

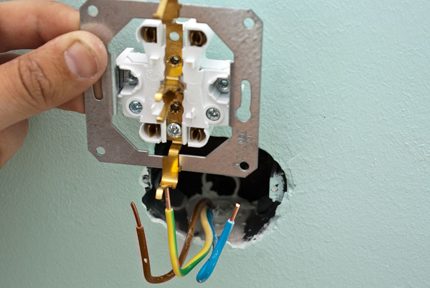

Работите по свързване на квартирните електроточки традиционно започват от контактите на най-отдалечената стая. Съвременните изисквания за монтаж на такива електроинсталационни изделия изискват трипроводна конфигурация

Етап #1 – свързване на апартаментните контакти

Терминалите на контактите се свързват с проводниците на електрическата линия (фаза – нула), плюс към това всеки от контактите, по правилата, трябва да се свърже към заземителен терминал с проводника за заземяване.

Проводниците – фазен, нулев, заземителен, като правило, се различават по цвят:

• фаза – кафяв;
• нула – син;
• земя – жълто-зелен.

Освен това, заземителният проводник, отново според правилата, винаги има увеличен диаметър спрямо другите два проводника.

След завършване на инсталацията и свързването, трябва да се провери целостта на линиите на текущия участък от квартирната електропроводка с помощта на тестер на електротехника.

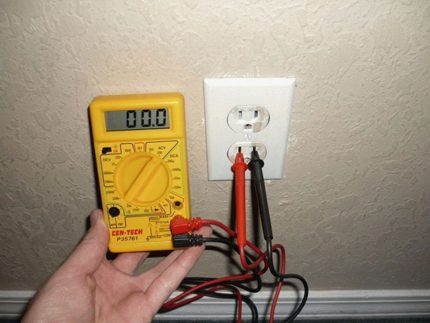

Тестване на свързаните терминални точки чрез измервателен уред-тестер. Проверката е проста – чрез функция за измерване на съпротивлението на «късо съединение» на веригата

За извършване на теста:

1. На другия край на канала в разпределителната кутия свържете заедно фазния и нулевия проводник.
2. Включете в контакта сондите на измервателния уред, настроен на измерване на съпротивление.
3. Уверете се, че тестерът показва «късо съединение».

Аналогична проверка се извършва и за заземителната линия, като се свърже с който и да е от линейните проводници. Една от сондите на уреда при това се премества на заземителната шина.

По този начин, придвижвайки се по-близо до точката на основния вход, последователно се разключват всички влизащи в квартирната схема контактни терминали.

При това след тестване на всеки от двата участъка, се извършват съединения на проводниците вътре в разпределителните кутии. След приключване на работите с контактите, се преминава към ключовете – уреди за комуникационно действие.

Етап #2 – монтаж на ключове за апартаментното осветление

Този вид монтаж като цяло малко се различава от работите с квартирните контакти. Независимо от това, свои технически моменти при инсталиране на ключ за осветление.

Така, ако контактите предвиждат директно паралелно включване във веригата, схемата на ключа формира прекъсване на веригата чрез един проводник (фазов) – тоест включване последователно.

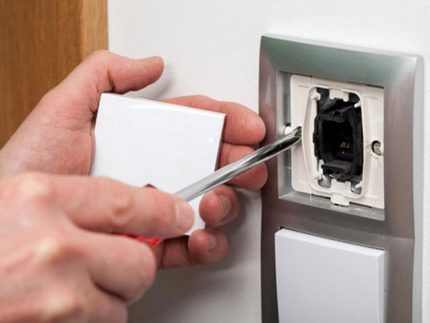

Пример за устройство на комутационен блок, състоящ се от два ключа от еднотипно (единично) изпълнение. Обикновено такова разположение на уредите е характерно за санитарния възел на апартамента.

Ключовете също се монтират в ниши на стенни панели, но при това се отчита, че всеки комуникационен уред работи с конкретен осветителен уред. Оттук се избира изпълнението на ключа – единичен бутон, два бутона.

Действието на комутаторите на апартаментното електрозахранване също се препоръчва да се тества. Прави се просто. Проводниците, предназначени за осветителния уред, се свързват с тестера в режим на измерване на съпротивление, след което се манипулира с бутона.

В затворено състояние тестерът ще покаже «късо съединение», в отворено състояние – липса на контакт.

Част от схемата с ключове и осветителни тела също предполага наличието на разпределителни кутии, където след тестване на отделните участъци се извършват съединения с останалата част от електрозахранването.

Етап #3 – работи на мястото за инсталиране на електромера

Голяма част от вариантите за монтаж предвиждат инсталиране на електромера за електроенергия вътре в апартамента. Обикновено този контролен уред се монтира в непосредствена близост до точката на влизане на проводниците, излизащи от таблото.

Тук се изисква монтаж не само на самия електромер, но също инсталиране на защитни автомати, изчислени според натоварването, – теоретично, комутиращи всеки функционален участък от апартаментното електрозахранване, както в примера по-долу:

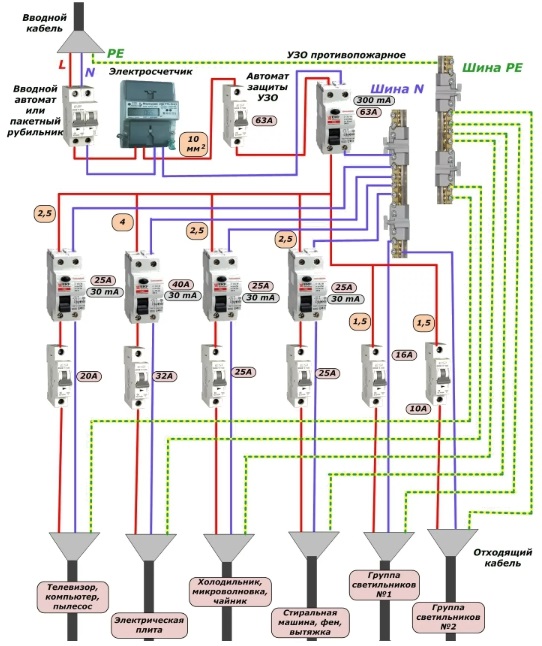

Схема на ефективно защитено апартаментно електрозахранване посредством инсталиране на автоматични ключове на всеки отделно взет сегмент (+)

Такава схема осигурява надеждно функциониране на електрозахранването в апартамента, позволява отстраняване на възможни неизправности без сваляне на напрежението върху цялата домашна мрежа.

Освен това, удобно става тестването на апартаментното електрозахранване при първото включване, като последователно се включва всеки отделен сегмент.

Изводи и полезно видео по темата

За по-пълна информация относно устройството на електрическото окабеляване на площта на апартамента се препоръчва да се прегледа видеоклип с описание на процесите.

Запознаването с видеото ще позволи да се обогати съществуващият опит, което само положително ще се отрази на качеството на изпълнение на работите.

Електрическото окабеляване, извършено със собствени ръце в условията на градски апартамент, – напълно допустим вариант. Обаче има своите «но» при решаването на въпроса по този начин.

Първо, не трябва да се захващате с тази работа, ако нямате никакъв опит в електромонтажа. Второ, когато планирате самостоятелно изпълнение на дейностите, първо трябва да мислите за собствената си безопасност и едва след това за собствената си изгода.

Споделете с читателите вашия опит от самостоятелно прокарване на инсталацията в апартамента, свързване на контакти и ключове. Моля, оставяйте коментари, задавайте въпроси по темата на статията и участвайте в дискусиите – формата за отзиви се намира по-долу.
