Как да монтирате ключ за осветление: стъпка по стъпка инструкции за свързване на типични ключове

Във всеки дом има ключове, и то не по един. Всички отдавна сме свикнали с тези малки уреди и ги смятаме за неразделна част от нашето ежедневие. Може да изглежда, че всички те са еднакви и изключително лесни за монтаж. Но това съвсем не е така – устройствата се различават по голямо разнообразие.

Съгласете се, на всеки домашен майстор няма да му е излишно да разбере кой модел е най-добре да използва и как да инсталира ключ за осветление, така че уредът да работи безупречно.

Статията е посветена на решаването на тези въпроси. Ще посочим експлоатационните особености на различните ключове, а също така ще предоставим подробни инструкции за монтаж на открити, скрити и проходни модели.

Ел. инсталация: открит или скрит вариант

Въпреки че инсталирането на ключ може да изглежда много лесно, съществуват голям брой нюанси, които трябва задължително да знае начинаещият електротехник.

За начало трябва да се определите с вида на окабеляването.

Откритото окабеляване все още се използва в бита. Особено го харесват дизайнерите, които създават интериори в стил ретро или лофт.

Електрическата инсталация е задължителен елемент, присъстващ във всеки дом.

Различават се две нейни разновидности:

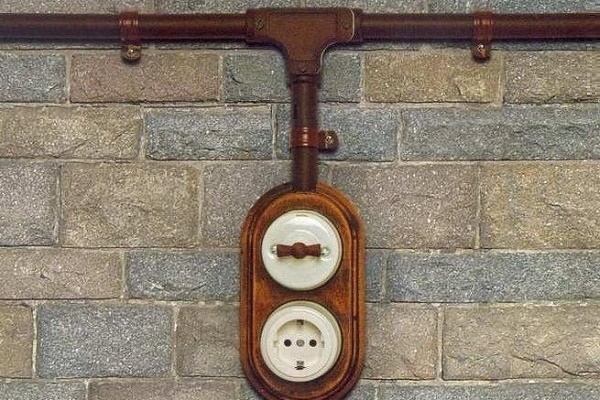

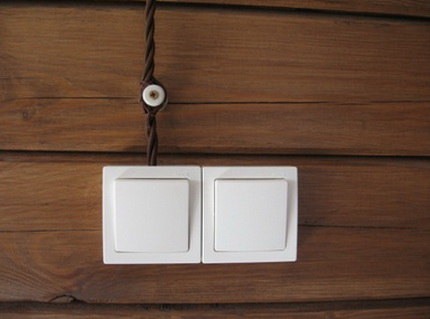

• Открита. Проводниците са положени върху стената. Те могат да се закрепват с декоративни ролки или да се затварят с пластмасови кабелни канали.
• Скрита. Проводникът се полага вътре в стената. За целта в повърхността ѝ се изрязват канали, в които се поставя кабелът. След полагането каналите се запълват с разтвор.

За всеки тип окабеляване се използва различен вид ключ. За откритата система се избират повърхностни модели, които се поставят директно на стената. Те са лесно разпознаваеми, тъй като са много забележими на повърхността.

Този тип ключове се появи пръв и през изминалите десетилетия малко се е променил. За скритото окабеляване се използват вътрешни или вградени модели.

Те се монтират в изрез, който предварително се подготвя в стената. Размерите на отвора се избират в зависимост от размерите на ключа. Той се закрепва вътре в изреза с помощта на специални разпъващи лапи.

Има още една разновидност на вградените устройства – с крепежни пластини. Този вариант е по-удобен за монтаж. След инсталиране вътрешните ключове практически не стърчат над равнината на стената.

Начин на комутация на проводниците на ключа

Преди започване на монтажа на ключа трябва да знаете, че вътрешните закрепвания на проводниците в устройството могат да бъдат различни. Използват се два начина на свързване.

Винтова клема

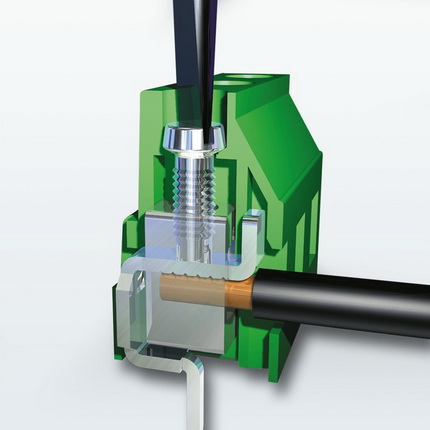

Винтовият контакт се затяга с отвертка. Предварително около 2 cm от проводника се почистват от изолацията, след което той се поставя под клемата и се закрепва. Изключително важно е под клемата да не остане нито милиметър изолация, в противен случай тя ще започне да се топи, което е много опасно.

Винтовият зажим е оптимално да се използва за алуминиеви проводници, които имат свойството да се нагряват и деформират. За възстановяване на работоспособността ще бъде достатъчно да се затегне контактът (+)

Такова свързване е особено подходящо за алуминиеви проводници. Те по време на експлоатация се нагряват, което с времето води до деформация. Контактът в този случай започва да се нагрява и искри.

За решаване на проблема ще бъде достатъчно да се затегне винтът. Проводниците, затиснати между две плоски контактни пластини, ще 'застанат на мястото си' и устройството ще работи без нагряване и искрене.

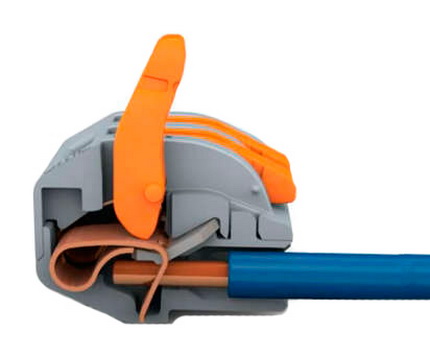

Безвинтова клема

Представлява контакт с притискаща пластина. Снабден е със специален бутон, който регулира положението на пластината. Проводникът се почиства от изолация на 1 cm, след което се вкарва в отвора на контакта и се затяга. Цялата процедура се извършва много бързо и лесно.

Невинтовият зажим е изключително прост за монтаж, именно затова специалистите препоръчват на начинаещите електротехници да работят с клеми от този тип

Конструкцията на клемата осигурява висока надеждност на полученото съединение. Невинтовите зажими е по-добре да се използват за медно окабеляване.

Трябва да признаем, че винтовите и невинтовите зажими осигуряват приблизително еднаква надеждност и качество на съединенията. При монтажа обаче вторият вариант е по-лесен. Именно него опитните специалисти препоръчват да използват начинаещите електротехници.

Основни типове ключове

Отдавна отмина времето, когато всички модели бяха приблизително еднакви и се различаваха само по външния си вид. Днес производителят пуска най-различни видове ключове. По тип на изключване/включване всички те могат да се разделят на няколко групи.

№ 1: Устройства от клавишен тип

Много проста и надеждна конструкция. Основата на устройството е люлеещ се механизъм, който се притиска от пружина. При натискане на клавиша той затваря контакта, което включва или изключва електрическия уред.

За удобство на потребителите се произвеждат едноклавишни, двуклавишни и триклавишни ключове. Това дава възможност да се управлява не само един, а няколко осветителни тела едновременно.

№ 2: Превключватели или превключващи ключове

Външно тези устройства не се различават от своите клавишни аналози, но принципът им на действие е съвсем различен. При натискане на клавиша устройствата разкъсват една електрическа верига и прехвърлят контакта на друга.

Това позволява едновременно управление на осветлението от две, три или дори повече места. Сложните схеми, в които са включени повече от два превключвателя, се допълват с кръстосани елементи.

Димерите не само включват осветлението, но и регулират неговата интензивност. Съществуват и многофункционални разновидности на уредите, способни да имитират присъствие, да работят по таймер и много други.

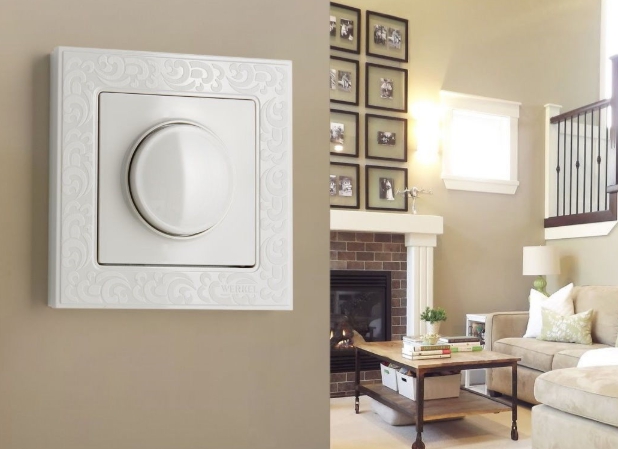

№ 3: Димери или регулатори на интензивността на осветлението

Ключ, който дава възможност да се настрои интензивността на осветлението. Външният панел на такова устройство е оборудван с клавиши, въртящ се бутон или инфрачервени датчици.

Последният вариант предполага, че уредът може да приема сигнали от дистанционното управление. Сложните димери могат да изпълняват няколко функции: да активират режим на затъмняване, да имитират присъствие, да изключват осветлението в зададено време.

Критериите за избор на ключ с регулиране на яркостта са описани в тази статия.

№ 4: Ключове с вграден датчик за движение

Уредите реагират на движение. Появата на хора се регистрира от датчик, който активира осветлението и го изключва при липса на движение. За работа с ключа се използва инфрачервен датчик, който е способен да анализира интензивността на инфрачервеното лъчение и да отличава човек от други обекти.

Многофункционалните ключове с датчик за движение са способни не само да включват осветителни уреди, но и да активират видеокамери, сирени и т.н.

№ 5: Устройства от сензорен тип

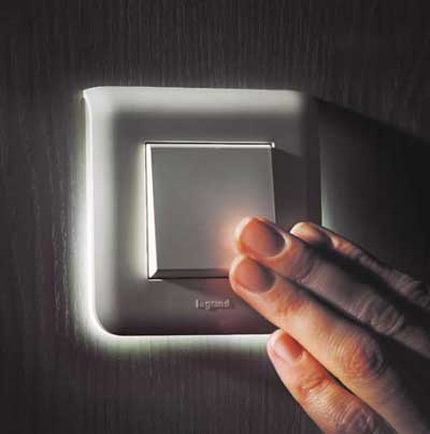

Извършват изключване/включване на осветлението с леко докосване на сензора. Произвеждат се разновидности, които задействат, когато около корпуса им се прекара ръка. Основната разлика на сензорните ключове от традиционните аналози се състои в наличието на микросхеми.

По този начин се изключва опасността от възникване на късо съединение, което значително увеличава срока на експлоатация както на самия ключ, така и на осветителния уред.

Съществува голямо разнообразие от видове ключове. Моделите с подсветка са предназначени за улесняване на ориентацията в тъмно помещение.

Как да изберете „правилното“ място за ключа

Изборът на място за инсталиране на ключа е лично решение на всеки собственик. Въпреки това съществува набор от отраслови изисквания, регламентиращи този въпрос. Това е свързано с факта, че прокарването на ел. инсталацията е доста скъпо начинание и преправянето ѝ всеки път е скъпо и твърде неприятно.

Специалистите препоръчват да се инсталират всички ключове в къщата на една и съща височина и положението на включване за всички да бъде общо.

Устройствата е прието да се монтират на височината на дръжките на вратите, което се съотнася добре с изграждането на мускулна памет. По този начин, когато влиза в стаята, човек натиска клавиша автоматично, дори без да го забелязва.

Още един важен момент: ключът в стаята трябва да се разположи така, че между него и вратата да има разстояние около 15-20 см. Така човек ще може с една ръка да хване дръжката на вратата, а с другата – да натисне клавиша.

За жилищни стаи е прието да се инсталират ключове само вътре в помещението. За места за общо ползване, като тоалетни, складове или коридори, най-често се използват ключове, поставени извън стаята.

Ако в къщата има малки деца, не си струва да „вдигате“ ключовете нагоре. Неспокойният период, когато малкото дете ще „играе“ със светлината, ще премине много бързо, а неудобството от разположението на ключовете ще остане за дълго.

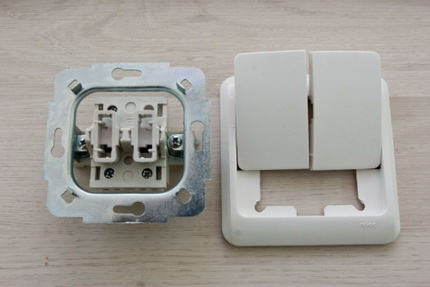

Конструкцията на ключа е изключително проста. Основните му елементи: механизъм върху монтажна плоча, клавиши и декоративен защитен панел.

Обща схема на монтаж на изключващото устройство

Неспазването на основните правила за инсталиране, дори на толкова прост уред като ключа, може да доведе до доста неприятни последствия. Сред които прегряване и искрене с възможно последващо късо съединение, както и напрежение, което остава в инсталацията.

Това носи риск от токов удар, дори ако просто се наложи да смените крушка при изключено осветление.

Ето защо, преди да свържете ключа, е добре да запомните основните елементи на свързването:

• Нулева жила. Или, на жаргон на електротехниците, нула. Извежда се към осветителното тяло.
• Фаза, която се отвежда към ключа. За да гасне и светва лампата, веригата трябва да се затваря в рамките на фазния проводник. Важно е да запомните, че при противоположно извеждане на изключващото устройство към нулата, то ще работи, но напрежението ще остане. Затова при смяна на лампата, например, ще се наложи да изключите помещението от електрозахранването.
• Фаза, която се отвежда към лампата. При натискане на бутона веригата ще се затваря или отваря в точката на прекъсване на фазния канал. Така се нарича участъкът, където свършва фазовият проводник, водещ към ключа, и започва участъкът, протегнат към крушката. По този начин към ключа се подава само един проводник, а към лампата – два.

Трябва да запомните, че всякакви съединения на токопроводящи участъци трябва да се извършват в разпределителната кутия. Извършването им в стената или в пластмасови канали е крайно нежелателно, тъй като непременно ще възникнат усложнения с откриването и последващия ремонт на повредените фрагменти.

Ако в близост до мястото на монтажа на ключа няма разпределителна кутия, можете да изтеглите нулата и фазата от входното табло.

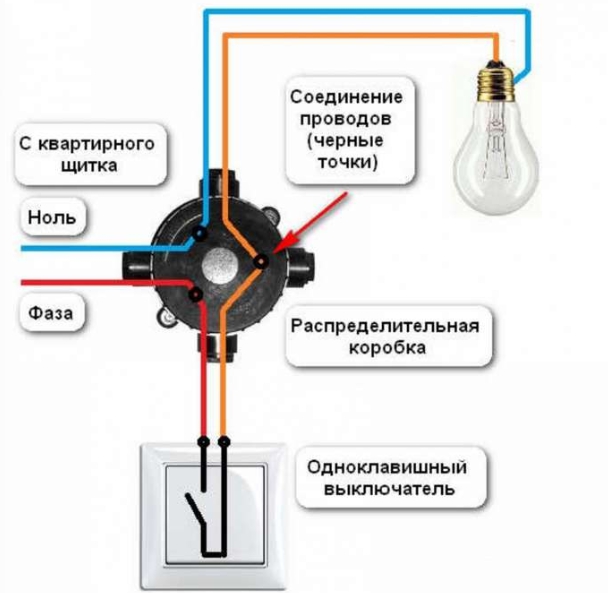

На фигурата е представена схемата на свързване на еднобутонен ключ. Местата на свързване на проводниците са отбелязани с черни точки (+).

Всички гореописани правила се отнасят за еднобутонен ключ. Те се прилагат и за многобутонни устройства с тази разлика, че към всеки бутон се подава фрагмент от фазовия проводник от лампата, която той ще управлява.

Фазата, изтеглена от разпределителната кутия до ключа, винаги ще бъде само една. Това твърдение е валидно и за многобутонните устройства.

Смяната на ключа или неговият монтаж „от нулата“ се извършва само при наличие на напълно оформен електропроводим контур.

За да не сгрешите при работа с проводниците, трябва да знаете маркировката и цвета на токопроводящите канали:

• Кафяв или бял цвят на изолацията на проводника означава фазова жила.
• Син – нулева жила.
• Зелен или жълт – заземяване.

Монтажът и последващото свързване се извършват според тези цветови указания. Освен това производителят може да нанесе върху проводниците специална маркировка. Всички точки на съединения се обозначават с буква L и цифра.

Например, при двуключов превключвател входът на фазата се обозначава като L3. От противоположната страна се намират точките за свързване на лампите, наречени L1 и L2. Всяка от тях трябва да се изведе към един от осветителните уреди.

Преди монтажа повърхностният превключвател се разглобява, а след свързването на проводниците корпусът се монтира обратно.

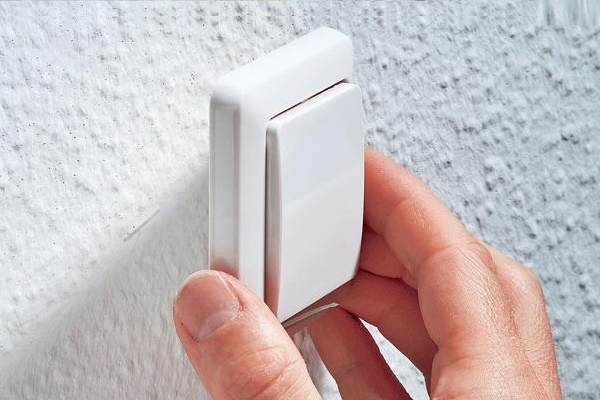

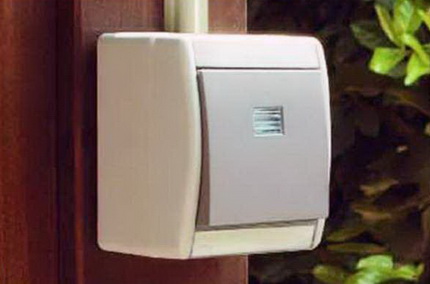

Процедура по инсталиране на повърхностен ключ

Такива устройства се използват за открит тип окабеляване и там, където по някаква причина не е възможно да се извърши скрито свързване.

Нека разгледаме процедурата за монтаж на примера на едноключов превключвател с пълна фабрична сглобка. За неговото свързване трябва да се изключи захранването с електроенергия в апартамента, а след това последователно да се изпълнят следните операции.

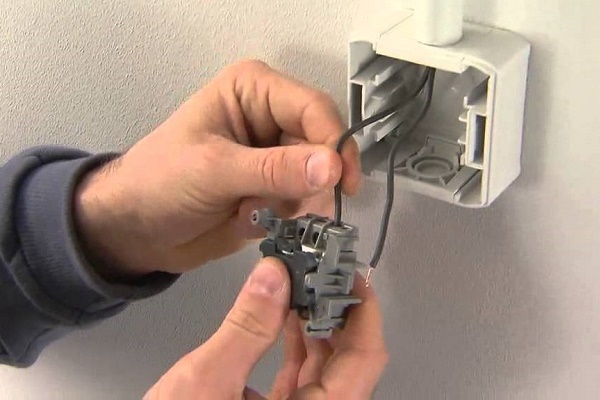

Стъпка 1: Разглобяваме устройството

Взимаме шлицова отвертка, много внимателно повдигаме клавиша на устройството и го сваляме. След това, също внимателно, като се стараем да не повредим, махаме защитния декоративен капак. Остава ни да отделим работния механизъм от пластината на подрозетника. Изпълняваме тази операция.

Стъпка 2: Отбелязваме мястото за монтаж

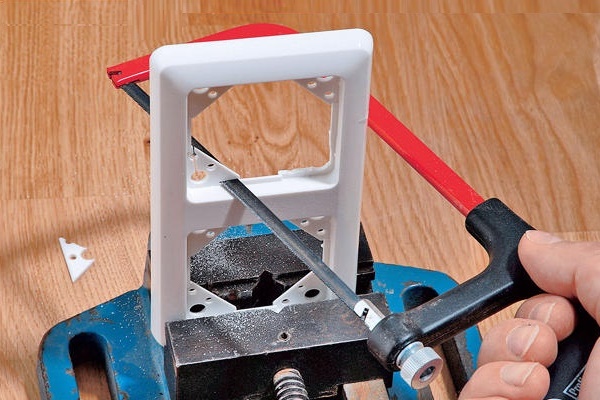

На основната пластина производителят задължително прави отвори, предназначени за закрепване на устройството. Те трябва да се отбележат на стената. За целта вземаме подрозетника, прилагаме го към повърхността и с молив отбелязваме линията на горния ръб.

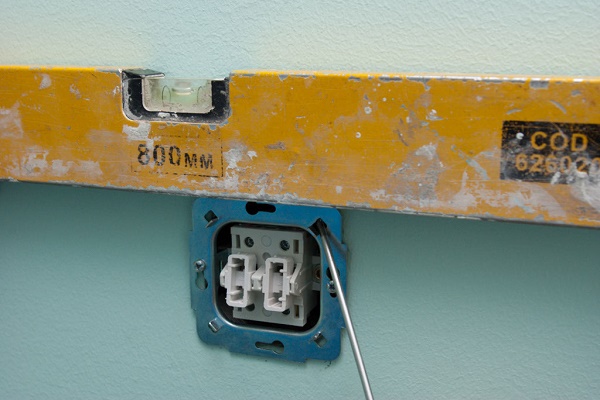

С помощта на нивелир проверяваме хоризонталността ѝ, иначе няма да можем да монтираме превключвателя равномерно. След това отново прилагаме пластината към стената и отбелязваме точките на закрепване.

Стъпка 3: Монтираме пластината-подрозетник

Следващите действия зависят от материала, от който е направена стената. Ако е мека дървесина, завинтваме основата с поцинковани винтове. Ако основата е направена от по-твърди материали, ще трябва да пробием отвори в нея.

Стараем се да изпълним цялата работа точно, за да не се налага да правим допълнителни отвори. Закрепваме пластината надеждно на стената.

Последният етап от монтажа на повърхностния превключвател – инсталиране на защитния декоративен корпус и клавиша. След това устройството може да се използва.

Стъпка 4: Свързваме проводниците

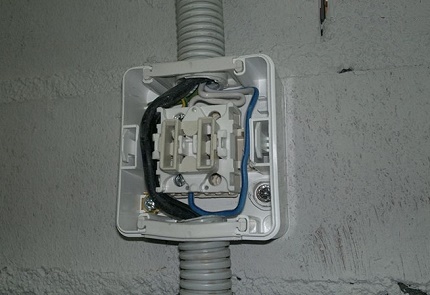

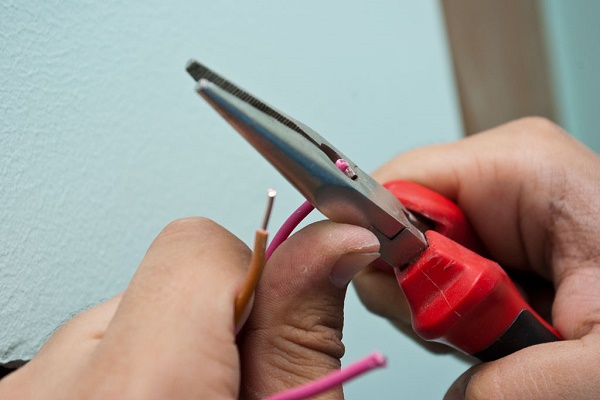

Определяме типа на комутация на контактите и в точно съответствие с него подрязваме и оголваме проводниците. Задължително отстраняваме цялата изолация, за да не се разтопи впоследствие и да не стане причина за неизправности в работата на устройството.

Проверяваме проводниците да достигат до клемите възможно най-точно, нежелателно е да остават излишъци. В съответствие с маркировката и цвета на проводниците ги свързваме с нужните контакти.

Стъпка 5: Сглобяваме устройството

Първо трябва да се уверим в правилното свързване на проводниците, за което ги тестваме с отвертка-мултиметър или друг уред. След като установим, че всичко е сглобено правилно, вземаме механизма на превключвателя и го монтираме на мястото му.

След това връщаме защитния декоративен капак и накрая щракваме клавиша. Проверяваме работата на устройството.

Инструкция за монтаж на скрит ключ

Конструкцията на скритите уреди се различава по формата на монтажната кутия и декоративния капак. Първият е изпълнен като чаша, вътре в която се поставя механизмът на ключа. Капакът пък има форма на малък панел или дори рамка.

Съответно, схемата на свързване на такъв ключ ще бъде малко по-различна. Преди монтажа трябва да закупите монтажна кутия, която се продава отделно от ключа.

В зависимост от материала на стените, в които ще се монтира ключът, се различават два типа монтажни кутии. На фигурата е представен вариант за стени от гипсокартон (ГКЛ).

Трябва да знаете, че конструкциите за тухлени и бетонни стени се различават донякъде от изделията, предназначени за монтаж в гипсокартон. Задължително вземете това предвид при покупката. Монтажът на скрит ключ се извършва в следната последователност.

Стъпка 1: Подготвяме място за монтажната кутия

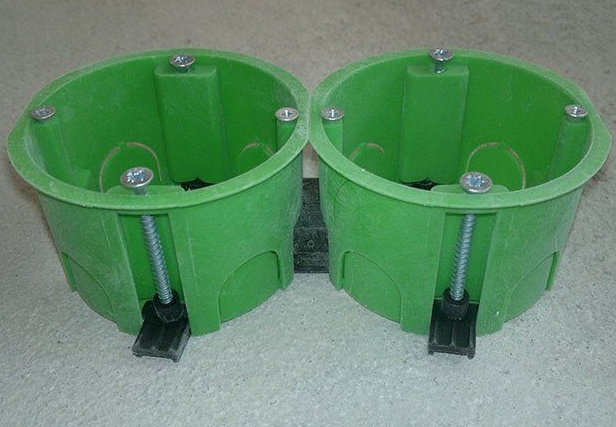

Изделието трябва да се вмъкне в предварително подготвена ниша, чиито размери са малко по-големи от монтажната кутия. За изпълнението ѝ ще е необходим специален накрайник под формата на коронка за перфоратор или бормашина. Диаметърът на коронката трябва да е малко по-голям от диаметъра на монтажната кутия.

За двойни ключове се изпълняват две ниши, които после ще трябва да се свържат помежду си. Тук впоследствие ще се постави специална двойна монтажна кутия.

Стъпка 2: Правилно монтираме монтажната кутия

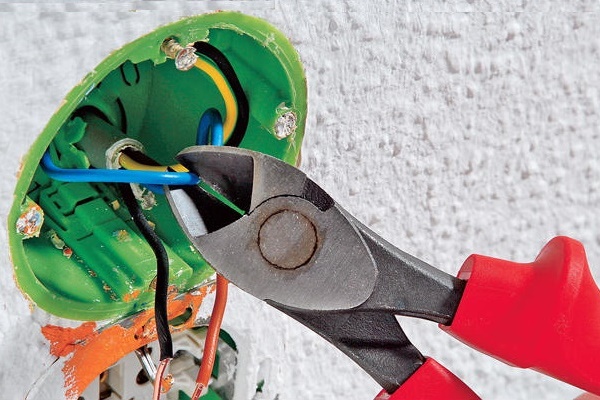

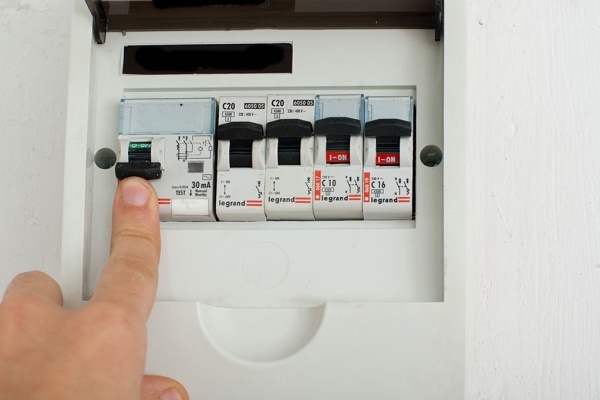

Изключваме захранването на помещението. До мястото на монтаж на ключа прокарваме проводниците, като ги поставяме в предварително подготвените канали (штроби). Сега може да монтирате монтажната кутия и да вкарате вътре в нея окабеляването.

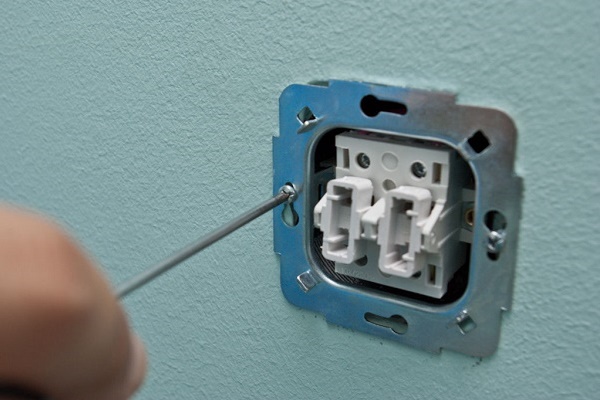

За това в корпуса на изделието има специален отвор. Фиксираме конструкцията на място. В бетон или тухла правим това с помощта на мазилка, в гипсокартон поставяме задържащи скоби, закрепваме ги с два самонарезни винта, завинтени докрай.

Стъпка 3: Поставяме ключа на място

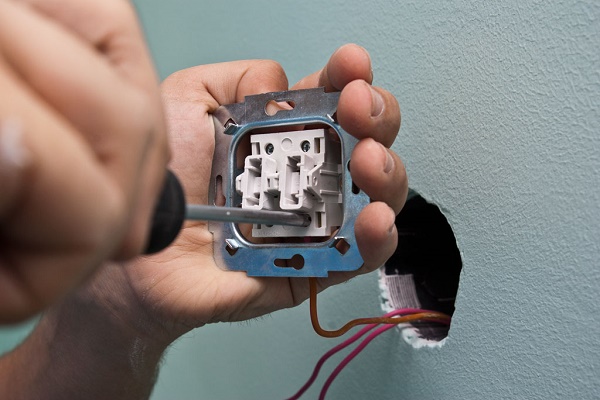

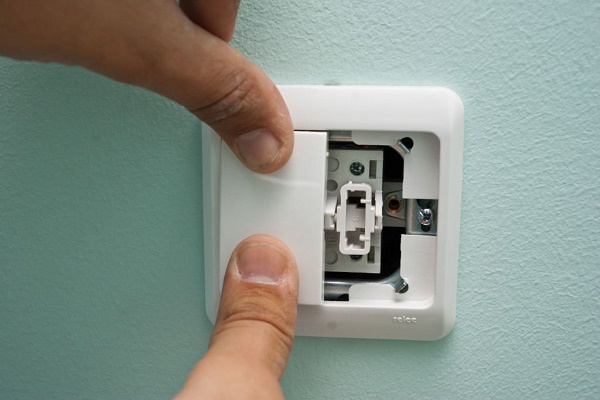

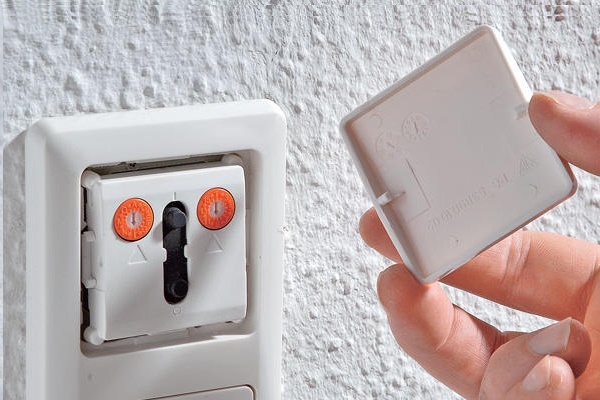

Първо разглобяваме конструкцията. Вземаме плосък отвертка и внимателно повдигаме с нея клавиша, така че елементът да може да се свали. След това махаме декоративния защитен панел. Остава ни механизмът, закрепен на метална пластина.

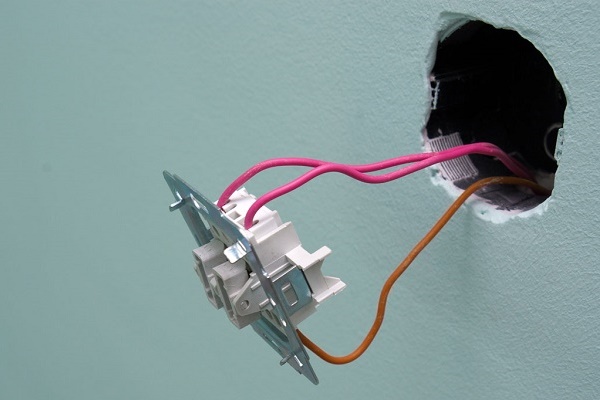

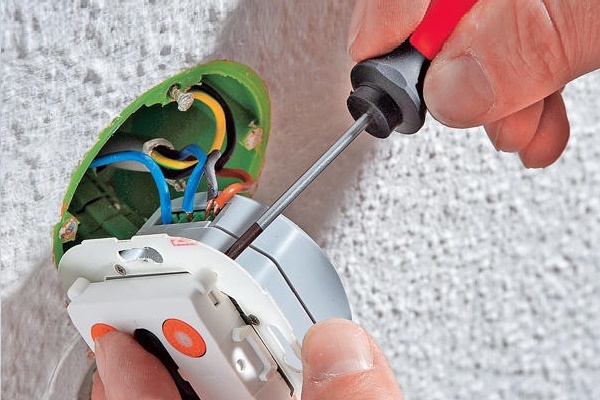

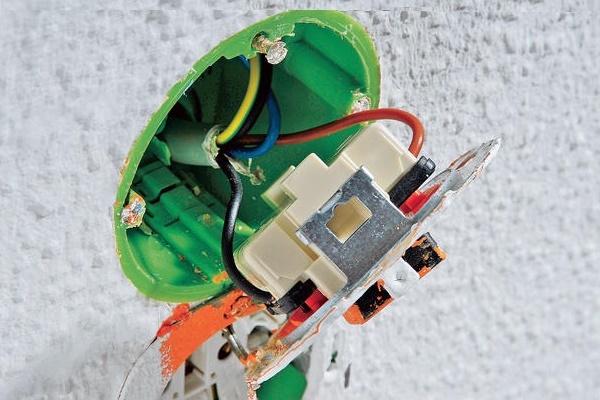

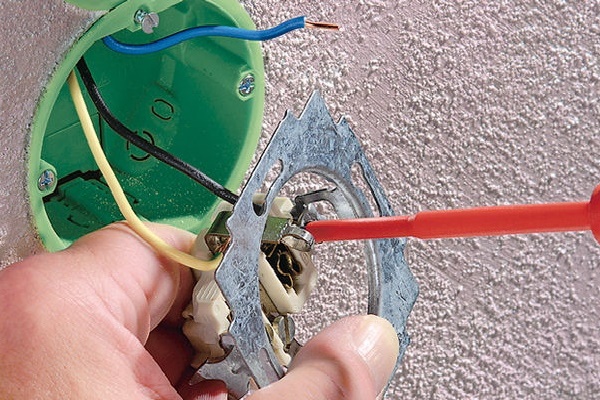

Сега трябва да свържем проводниците. Измерваме и отрязваме ги. Трябва да знаете, че в този случай е необходимо да оставите малък запас от дължината на всеки проводник.

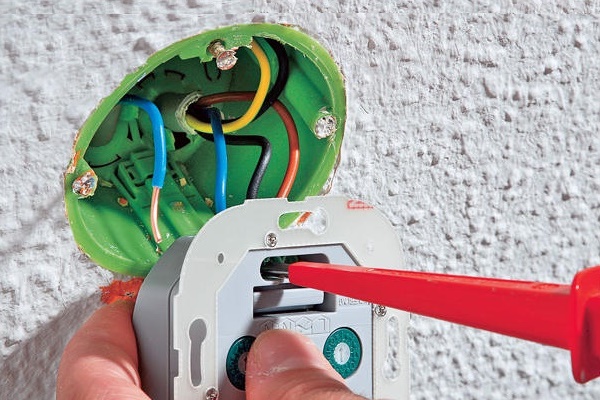

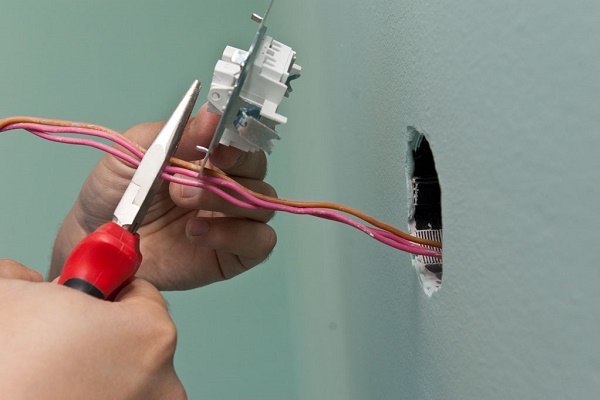

Оголваме краищата на проводниците и ги свързваме, след това ги поставяме вътре в монтажната кутия и поставяме на място механизма на ключа. Монтираме закрепващата пластина. В зависимост от нейния тип това може да се направи по два начина: или да се раздалечат дистанционерите и да се фиксират със специални винтове, или да се закрепят с два самонарезни винта.

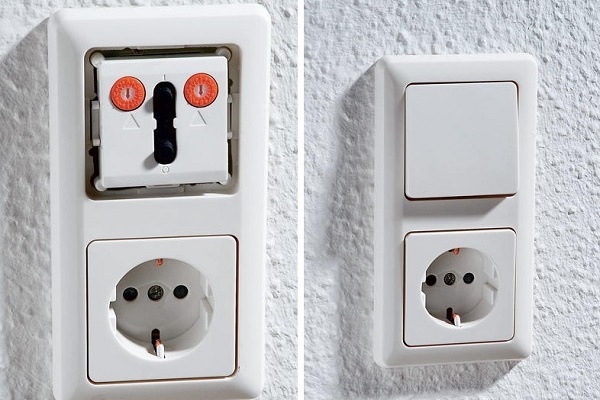

След това с тестер проверяваме правилността на свързване на устройството, поставяме декоративния панел и слагаме клавиша.

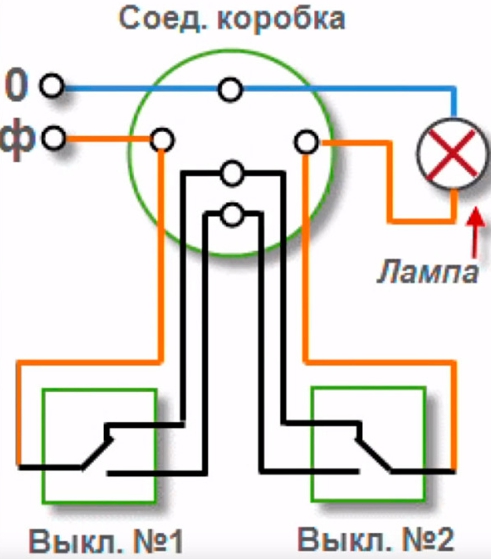

Свързване на проходен ключ

За да поставите правилно проходен ключ за осветление, трябва точно да разбирате принципа на неговата работа. В най-простия случай устройството при натискане на клавиша ще разкъсва една верига и ще свързва друга.

На обратната страна на ключовете от този тип производителят винаги показва схемата на работа на устройството. Нека разгледаме процедурата по инсталиране на най-простия едноклавишен проходен ключ.

За монтажа ще ни е необходим трижилен кабел, всяка от жилите на който ще има цветна фабрична маркировка. Задължително изключваме електричеството преди започване на работата.

Последователно изпълняваме следните операции:

1. На проходния ключ определяме общата клема.
2. На този от ключовете, който е разположен по-близо до разпределителната кутия, извеждаме фазовата жила и я свързваме към общата клема.
3. Двата оставащи проводника свързваме към изходните клеми на проходния ключ. При това задължително запомняме какъв цвят жила е свързана към коя клема.
4. В разпределителната кутия свързваме фазата от осветителното тяло с фазовия проводник на втория проходен ключ.
5. Ръководейки се от цвета на изолацията, свързваме двата оставащи проводника с аналогични по цвят проводници от първия ключ.

След това – в разпределителната кутия намираме заземителния и нулевия проводник и ги свързваме с аналогични кабели, които отиват към осветителното тяло.

На фигурата е представена схема на монтажа на най-простия едноклавишен проходен ключ (+)

Всички усуквания извършваме много внимателно, при необходимост калайдисваме и качествено изолираме всички оголени участъци от проводниците. Силно не се препоръчва да свързвате в обща усука жици от мед и алуминий.

След това пристъпваме към монтажа на проходния ключ, който ще бъде аналогичен на гореописаните процедури. Разглобяваме устройството, в съответствие със схемата свързваме към него проводниците, поставяме механизма на място и го фиксираме.

Поставяме на място защитния панел и клавиша. Сега може да пристъпим към проверка на работоспособността на сглобената схема. Трябва да се уверите, че и двата ключа могат да управляват лампата. Тоест всеки от приборите може да изключи или включи осветителното тяло независимо от положението на другото устройство.

Всяко от превключванията на проходния ключ трябва да изключва/включва лампата. Ако не – трябва да се търси и поправя грешката.

По-сложна вариация на едноклавишния превключващ ключ е двуклавишното устройство. По същество това са два единични преходни прибора, събрани в общ корпус.

Такава конструкция позволява да се управляват няколко лампи наведнъж. Устройството се свързва с три- или шестжилен проводник.

Изводи и полезно видео по темата

Как да инсталирате едноклавишен повърхностен ключ:

Последователност на работите при подмяна на прибора:

Правила и последователност на свързване на двуклавишен ключ:

Монтажът и свързването на ключа се отнасят към числото на най-простите електромонтажни работи. Специални знания и умения тук практически не се изискват, но не бива и да се отнасяте безотговорно към това мероприятие. Електричеството не прощава дори най-малките грешки.

Затова тези, които нямат опит в провеждането на подобни работи, трябва да се обърнат за помощ към специалисти или по-опитни домашни майстори.

Имате ли практически умения в монтажа на светлинни ключове? Споделяйте натрупаните знания, разказвайте за нюансите на монтажа и свързването или задавайте въпроси по темата в коментарите по-долу.
