Последователно и паралелно свързване на контакти: с шлейф и звезда

Изпълнението на рутинните битови задължения значително улесняват множество технически устройства и оборудване. «Неуморните труженици» осветяват помещенията, перат, разбиват, пекат, мият съдове вместо нас. Само че просто да ги купим не е достатъчно, техниката трябва да бъде грамотно свързана, съгласете се.

Спомнете си колко негативни емоции предизвиква задействалият се автомат, изключил линията поради претоварване в крайно неподходящ момент. Съвсем малко удоволствие доставя повреденият бойлер, компютър, хладилник. А тези изброени неприятности могат просто да бъдат предотвратени и изцяло изключени, в което с удоволствие сме готови да помогнем.

За това е нужно само да разберем как се извършва паралелното и последователното свързване на контакти за домашна техника, в кои случаи се прилагат схемите с шлейф и звезда. С тази много полезна информация ще запознае предложената от нас статия.

Начини за свързване на контакти

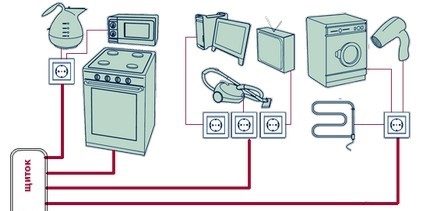

Днес свързването на контакти се осъществява по два начина: в първия се обособява за всяка точка отделна линия на електропроводката, а във втория – към един клон се включват няколко точки наведнъж.

Типът на инсталираните контакти е тясно свързан с разновидността на окабеляването: дали се използват еднофазни контакти, оборудвани със заземление или без него, или пък се инсталират трифазни устройства за захранване на уреди, които работят при мрежа с напрежение 380 волта.

Преобладаващото мнозинство от техническите устройства, които се нуждаят от свързване към електрозахранването, са разположени или отнасят към кухнята и банята:

Контактите за мощни консуматори, например електрически фурни или бойлери, се свързват с отделна линия. По възможност при монтажа се използват цели парчета кабел, лишени от каквито и да е съединения. Електролиниите се прокарват поотделно от таблото до всяка точка, което донякъде напомня по схема изходящи от звезда лъчи.

При необходимост от свързване на всеки такъв консуматор, захранваната точка трябва да издържа номинален ток от 16 – 32 А. На ток със същия показател е проектиран и стоящият на входа защитен автомат.

Шлейфово свързване се избира в случай, че е необходимо да се захранват електрически контакти от една група. Тези групи се формират в съответствие с разположението на уредите в дома.

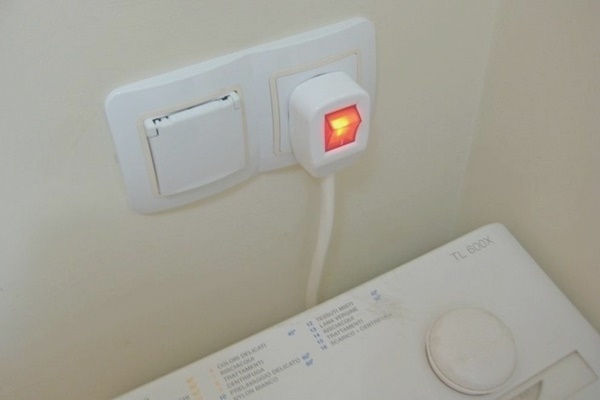

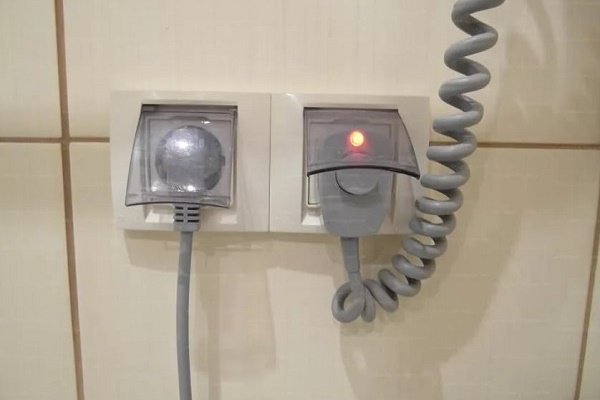

Контактите с отделни линии са единствено правилният вариант за обслужване на мощни домакински уреди като перална машина или електрическа плоча.

Методът предполага свързване на всички елементи към обща захранваща линия на електропроводката.

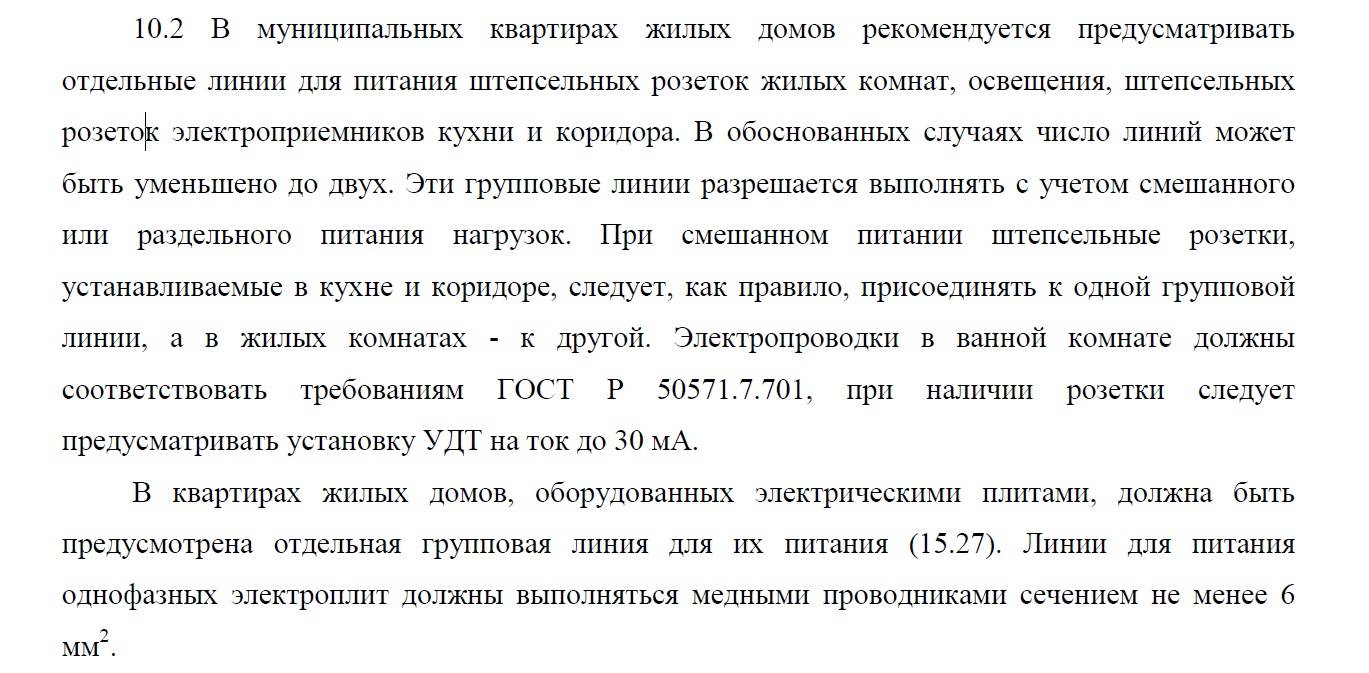

За да се сведе до нула рискът от извеждане от строя на няколко точки наведнъж, майсторите препоръчват в една система да се включват не повече от две-три контакта. Този момент е ясно разписан в СП 31-110-2003: свързването чрез шлейф се допуска до три допълнителни електроприемника.

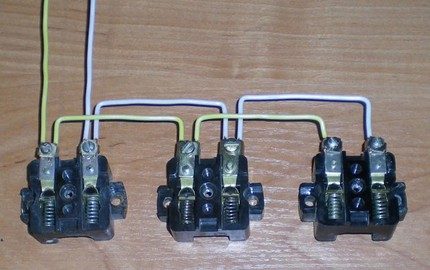

Съществен минус на такава схема е, че при случайно повреждане на една от жилите в мястото на контакта престават да работят всички следващи я елементи.

Единственото условие е сумарното натоварване по ток да не надвишава два пъти стойността на работния номинален ток на първия (главния) електроприемник.

Но при всеки случай, създадената по подобен начин верига е проектирана за натоварване, чийто сумарен показател не надвишава 16 A. При неспазване на условията на експлоатация е голяма вероятността от създаване на аварийни ситуации.

При свързване на контакти изобщо не е задължително да се прилага чист тип разводка. При грамотен подход те могат да се комбинират, например да се доведе захранващият кабел до разпределителната кутия. А след нея да се насочи един кабел под формата на шлейф, а друг да се подведе отделно до точката на захранване на мощно оборудване в дома.

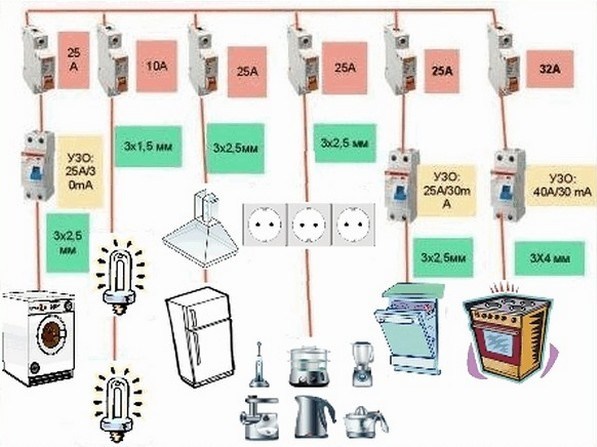

Количеството на положените от таблото захранващи линии зависи от това колко маршрута на електропроводката се предвижда да бъдат положени.

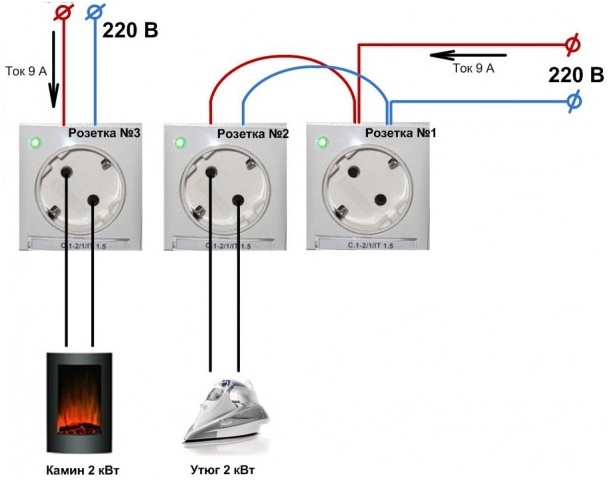

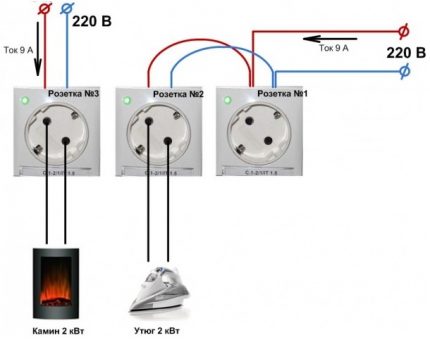

За свързване на електрическа камина с мощност 2 kW е добре да се предвиди отделен независим контакт, а ютията спокойно може да се захранва от точки, свързани по шлейфов начин.

Независимо от вида на избрания начин, електропроводката може да се изпълни в един от два варианта:

• открит – предполага полагане на проводници върху повърхността на стената;
• затворен – предполага издълбаване на канали за полагане на силови линии в бетонни и тухлени стени, изрязване на канал в дърво за полагане на кабел, поставен в гофрирана тръба.

Откритият вариант е по-удобен и по-прост не само по отношение на монтажа, но и на обслужването и контрола. Но от естетическа гледна точка откритият проводник не винаги е подходящ. Освен това откритият начин на монтаж „изяжда“ част от полезната площ: върху кабела не може да се окачи рафт или да се приближи плътно до стената мебел.

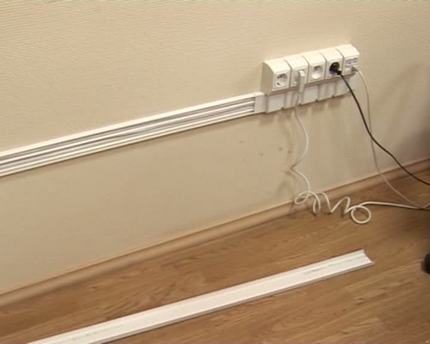

При открития начин на монтаж, за защита на РЕ проводника от механични повреди и за придаване на по-голяма представителност, се използват кабелни канали или пластикови первази.

Вътрешното пространство на повечето кабелни канали има прегради, между които е удобно да се поставят проводници. Контролът върху състоянието на трасето се осъществява през горната подвижна част.

Затвореният вариант на проводката е удобен с това, че изключва възможността за случайно повреждане на кабела, като го прави незабележим за околните.

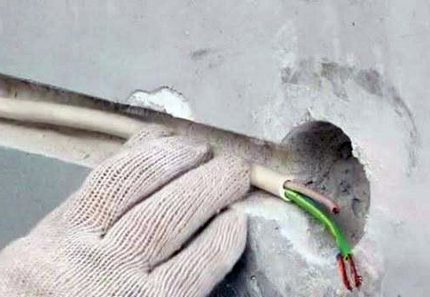

За да се минимизира необходимостта от „разкъртване“ на стени за създаване на штроби, затворената проводка се извършва на етапа на строителни или ремонтни работи преди извършване на довършителните работи.

Но „невидимостта“ на затворената проводка може да изиграе и лоша шега при опит за „забиване на гвоздей“. Затова съществува негласно правило: проводниците да се полагат спрямо контактите строго вертикално или хоризонтално.

Особености на монтажа на шлейфовото свързване

Както вече беше отбелязано, шлейфовият начин се използва за свързване на контакти, които се намират в една група, и които захранват маломощни уреди, като компютър, аудиотехника…

Този тип свързване е икономически по-изгоден и технически по-прост. Всъщност за неговото осъществяване няма нужда да се полагат много кабели и да се включват допълнителни защити. Но си струва да се отбележи, че всяка допълнителна точка на създадената верига ще я прави по-уязвима.

Например, знаем, че номиналният ток за един контакт не трябва да надвишава 16 А. Ако към една точка се включи такова натоварване, нищо лошо няма да се случи. Но при включване на такова натоварване поне на 2-3 контакта от една линия, нейният общ показател ще нарасне, и като следствие – захранващият кабел може да не издържи.

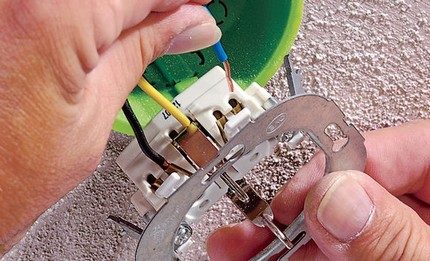

Ключово условие за шлейфовото свързване е, че сечението на проводниците на преходниците трябва да съответства на проводниците на основната захранваща линия

Съгласно Правилата за устройство на електроинсталациите (ПУЕ), при шлейфово свързване не се допуска да се прекъсва РЕ проводникът на защитния заземителен провод. Неговият контур трябва във всички случаи да остане неразкъсан.

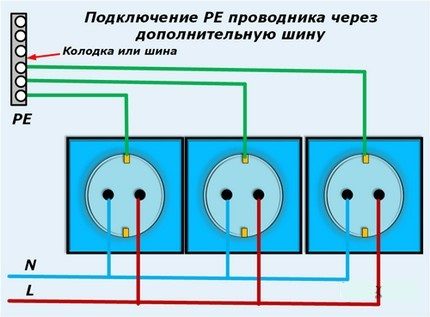

Намаляването на материалните разходи при подвеждане на РЕ проводника към контактите се постига чрез прилагане на едно от следните технически решения:

Монтаж с използване на съединители

Този тип свързване се избира, когато е необходимо да се свържат контакти, които са разположени почти плътно един до друг.

При шлейфово свързване магистралният провод, захранен от силовия табло, постъпва към мястото за монтаж на многоместния подконтактник. От него той захранва първия контакт, от който чрез собствените си контакти захранването преминава към втория контакт, от втория – към третия.

Всички жили на проводника: синята за нулевия «нулев», червено-кафявата за «фазния» и жълто-зелената за «заземяването» – се свързват паралелно.

При монтаж чрез шлейф, идващият и изходящият кабели се свързват директно върху контактната част на устройството. Поради тази причина майсторите препоръчват да се използват модели, оборудвани с плосък пружинен контакт.

В краен случай биха подходили образци, чиито контакти са изпълнени под формата на притискана с болт пластина. Изобщо не подхождат за тази цел устройства, в които ролята на контакт изпълнява обикновен болт.

Едно от задължителните експлоатационни изисквания при свързване на контакти чрез шлейф е необходимостта от намаляване на преходното съпротивление във веригата между контактните клеми на контакта и контактите на електрическия щепсел.

За постигане на желания ефект на клемите се придават форми, които позволяват да се увеличи площта на самите контакти, както и силата на тяхното притискане. Днес за монтаж на защитния нул често се използват съединители тип «Скотчлок» (Scotchlok). Клипсовият съединител от този тип е оборудван с врезни контакти.

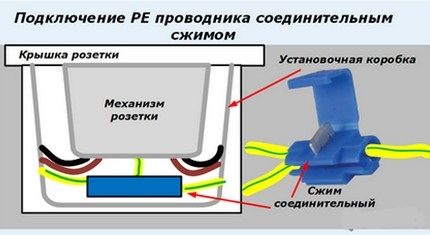

За създаване на разклонение, клипсовият съединител се монтира вътре в монтажната кутия, като се поставя между дъното на устройството и механизма на контакта.

За да използвате клипсовия съединител, трябва да избирате изделия, в които е предвидено допълнително пространство за неговото разполагане.

През контакта на първия контакт се подвеждат фазният провод на захранващия кабел и РЕ проводникът на шлейфа, който продължава към втория контакт. На втория контакт – нулевите проводници на захранващия кабел и шлейфът към втория контакт. По същия принцип се извършва свързването към третия и следващите контакти, ако наличието им е предвидено в схемата на силовата разводка.

Съгласно ПУЕ т. 1.7.144 за свързване на откритата проводяща част на уреда към нулевия или заземителния проводник е необходимо да се направи отклонение в кухината на корпусите на електроинсталационните изделия, предназначени за тази цел. Към тях спадат и контактите.

Основната задача при свързване на контакти, оборудвани със заземяване, е да се осигури надеждно съединение на елементите по цялата линия. Защото ако контактът на заземяването по някаква причина изгори в главния захранващ контакт, всички останали участници във веригата ще загубят защитния нулев проводник. И затова при необходимост от отклонение на заземителната жила се прилага най-надеждният тип съединения – кримпване.

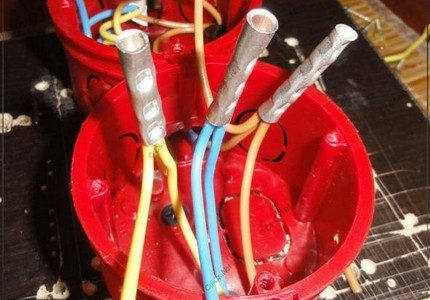

За да се извърши кримпване, оголените краища на проводниците се вкарват в кухината на специална метална гилза и се затягат с помощта на ръчни клещи за кримпване

Този начин предполага, освен прилагането на обикновено усукване на проводниците, допълнително изолиране и кримпване на краищата им с помощта на гилза. Това осигурява непрекъснат контакт на елементите на веригата и нейната висока механична якост.

Инсталиране на допълнителна разпределителна кутия

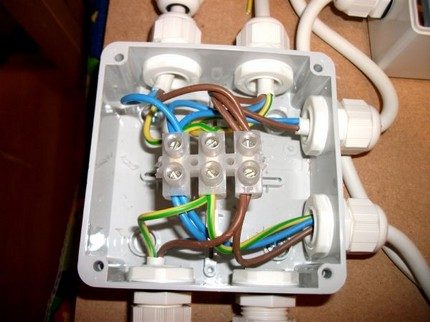

Този начин предполага инсталиране до шлейфа от контакти на разклонителна кутия, свързана с таблото, или съединителна колодка. При това кабелът се разклонява в разпределителната кутия на участъка преди да бъде заведен към подконтактната кутия.

Прилагането на допълнителна разклонителна кутия за РЕ-проводници също позволява да се осъществи паралелно свързване на заземителните контакти при разводка на контактите чрез шлейф

Съединенията вътре в разклонителната кутия, водещи към всеки контакт, най-често се извършват чрез заваряване. Препоръчва се изолираните краища на всички проводници да се полагат в разпределителните кутии така, че да не се пресичат и да не се докосват помежду си.

Планирайки в бъдеще да правите нови свързвания от разпределителната кутия, на етапа на монтажа трябва да оставите резерв от кабел с дължина 15-20 см

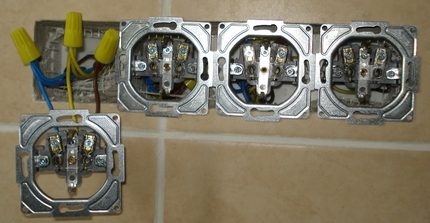

И в двата случая при завеждане на проводниците на фазата и нулата към контактите се образува шлейф, а от РЕ проводника – отклонение. Затова при шлейфово свързване на контактите е важно да се спазва полярността на контактите: от клемата с нулевия проводник да се отведе нулевият. Аналогично се постъпва и с фазния проводник.

С оглед на броя на работещите електроуреди, необходимият брой контакти в стаята може да достигне 10 броя. Използването на разклонители и удължители не винаги е удобно, освен това е и опасно. В този случай проблемът се решава, като вместо единичен контакт се инсталират контактни блокове.

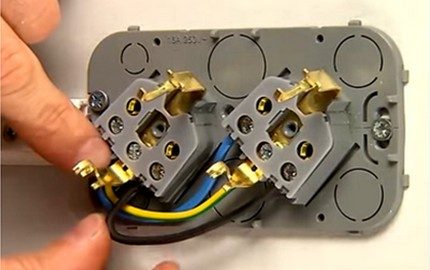

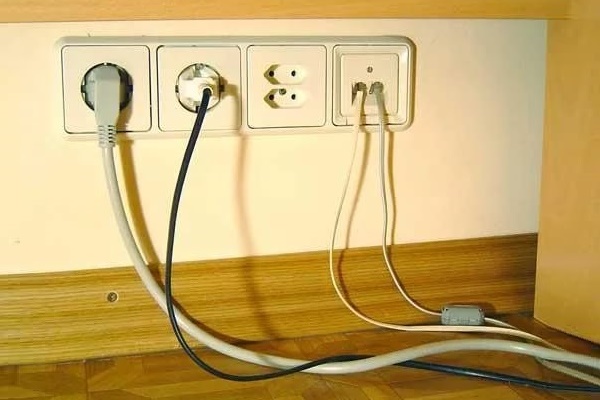

Конструкция на блок с контакти, включващ до четири отделни елемента, се свързва по същия принцип като единичен контакт.

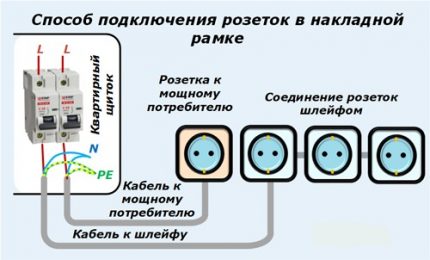

Основната разлика на надставната рамка от блока с контакти е, че всеки елемент в нея се събира в последователен шлейф от един към друг.

При свързване на блоковете жилата на проводниците се съединяват по някой от описаните начини. Оголените участъци се изолират с термосвиваема тръба или се обвиват с изолационна лента.

Специфика на паралелното свързване

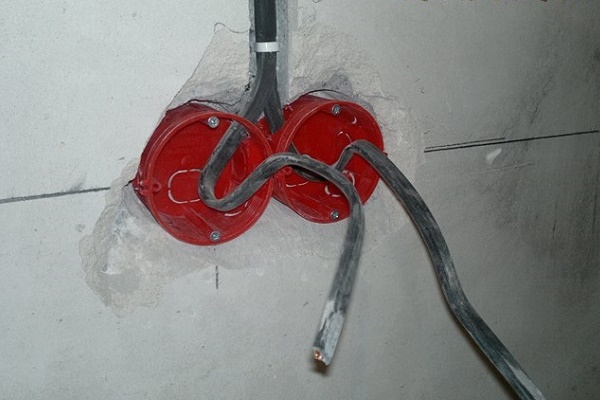

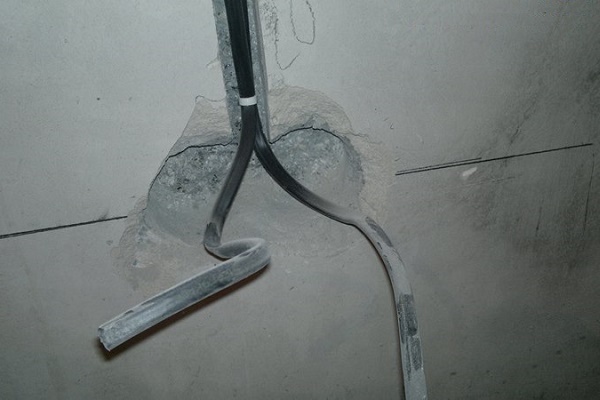

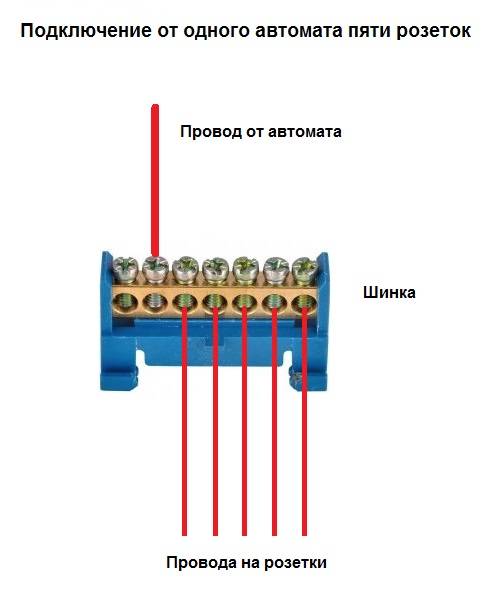

Особеността на паралелната схема за свързване на контакти, наричана още “звезда”, се състои в отделното присъединяване на всеки контакт към таблото.

Третото напълно обосновано наименование “безкутийна”, тъй като предполага възможност за отказ от разклонителна кутия. Методът се практикува активно в европейските страни, а при нас се прилага за осигуряване на отделна линия за мощни консуматори, най-често в комбинация с шлейфовата технология.

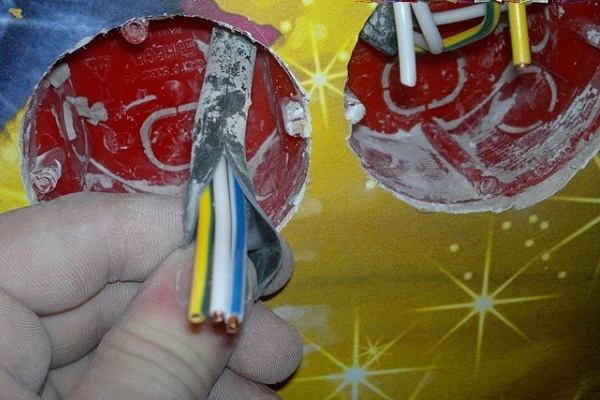

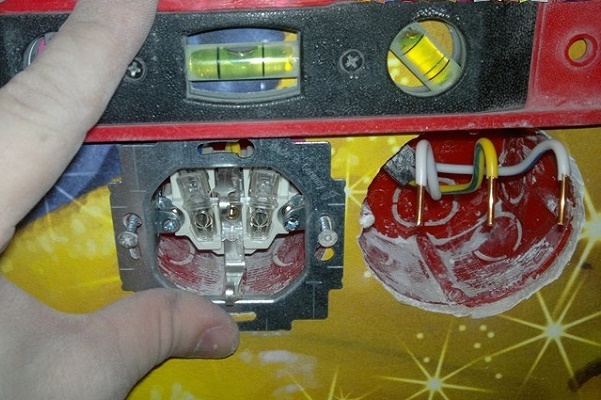

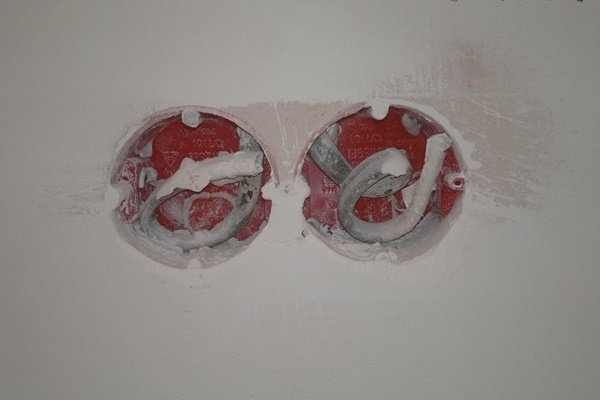

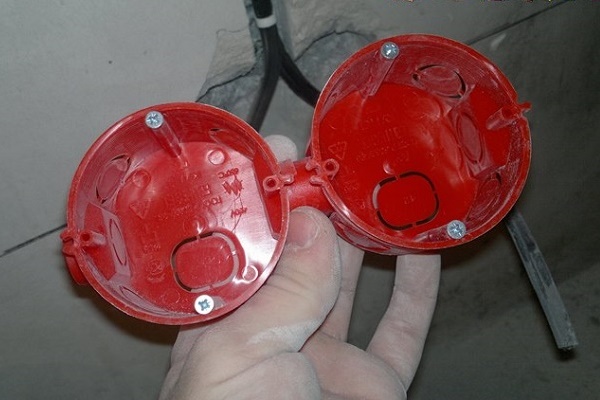

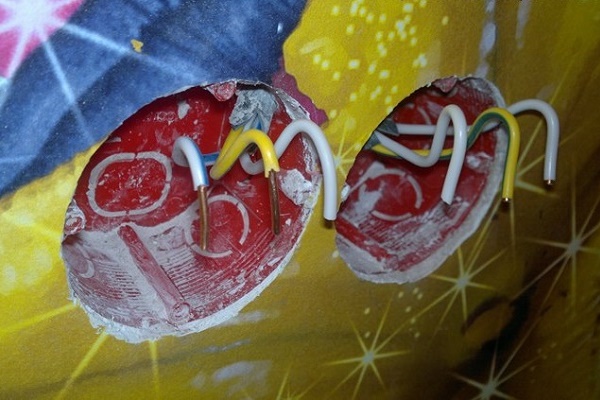

Един от вариантите на паралелната схема е демонстриран от подборка снимки:

Плюсът на “звездата” е в осигуряването на максимална степен на безопасност. Сериозно предимство е създаването на възможност за отделно управление на големи енергийни консуматори, което е приоритет за силовото окабеляване на “Умния дом”, например. Недостатъкът на схемата се крие във внушителните разходи за труд на електромонтьора и в почти трикратно увеличения разход на кабел.

Паралелната схема се използва също за свързване на силови трифазни контакти, които ще захранват мощни електроуреди. При това напречното сечение на жилата, захранващи такива консуматори, трябва да бъде най-малко 2,5 кв. мм.

За по-голяма надеждност те трябва да разполагат с малък резерв по ток. Това ще позволи да се компенсира действителното отклонение от посочения от производителя диаметър от номиналната им стойност, с което често „грешат“ представените на съвременния пазар изделия. Освен това такова решение ще осигури възможност за работа на оборудването в режим на претоварване.

Такъв начин на инсталиране е изгоден с това, че работоспособността на всяка отделна точка не влияе на функционирането на останалите участници във веригата. За битовата техника такава схема се счита за най-стабилна и безопасна.

Паралелният начин на свързване на контакти осигурява независимост на всяка точка на електрозахранване: колкото и контакти да има във веригата, напрежението ще се запази равномерно.

Свързването на трифазен контакт, оборудван със заземяване, се извършва с помощта на отделно четирижилно окабеляване. Кабелът, включващ три фази, заземяване и нула, отива директно от таблото.

Предназначението на проводника най-лесно се определя по цвета на изолацията:

• „фаза“ – проводници с бял нюанс;
• „нула“ – изолацията е оцветена в син цвят;
• „заземяване“ – обвивка в жълто-зелен цвят.

Заземяването – по същество, защитна нула. За да остане такова, е необходимо да се осигури неговото надеждно и постоянно съединение по цялата линия.

За свързване на проводниците и включване към контакта първо се скъсяват краищата им. Използването на странични резачки ще позволи да се извърши работата максимално прецизно. Краят на всеки проводник се оголва от външната изолация с помощта на остър нож на 15-20 мм.

Свързването на проводниците се извършва в следната последователност:

1. От контакта се сваля пластмасовият защитен капак.
2. Затягащите винтове се отвиват на 5-6 мм. Същите манипулации се извършват с винта и на клемата за заземяване.
3. Оголените краища на проводниците последователно се вкарват в кутията, като се взема предвид положението на входните клеми, и се поставят в съответните гнезда.
4. Гнездата с поставените проводници се затягат плътно с винтове.
5. Подконтактникът със свързаните проводници се вкарва в стенната ниша и се фиксира със странични скоби.

За получаване на по-надежден монтаж някои майстори оголените краища на жилата навиват под формата на примка или пръстен така, че диаметърът им да съответства на размера на крачетата на винтовете.

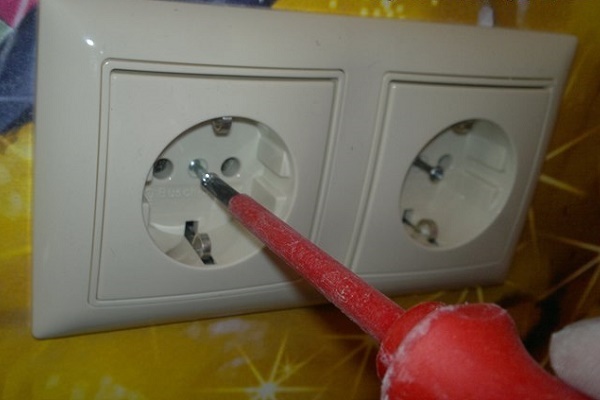

Схемата се прилага не само за захранване на отделно разположени контакти, но и за свързване на блокове, включващи две и повече точки.

След това всеки винт последователно се отвива, основата му се увива с пръстен от проводник и се затяга плътно.

При свързване на контактни блокове всички предимства на схемата се запазват. Единственото е, че процесът на свързване отнема малко повече време и усилия.

Увеличените разходи – не са аргумент за тези, за които безопасността е приоритет. Ако погледнем на ситуацията по-глобално, понякога е по-добре веднага да се вложат повече средства и усилия, като се обособи автономна силова линия за контакта. Тогава няма да се налага всеки път да се чудим дали може да се използва точката за свързване на даден електроуред.

Изводи и полезно видео по темата

Видео #1. Ръководство за прилагане на шлейфовия метод:

Видео #2. Подробно запознаване с един от безопасните варианти за свързване на контакти:

При условие, че количеството на електроенергията, изразходвана за битови нужди, всяка година само се увеличава, и следователно изискванията към надеждността на контактите непременно ще нарастват, все пак трябва да се предпочете паралелната схема на електромонтаж. Особено ако става въпрос за сериозни консуматори на енергия.

За захранване на осветителни тела, електрически будилници и подобни уреди ще подхожда вариантът на свързване чрез шлейф.

Появиха се въпроси по темата на статията, открихте недостатъци в изложената информация, имате желание да споделите опит в самостоятелния електромонтаж? Моля, напишете коментар в разположения по-долу блок.
