Разпределителна кутия за външна и скрита електроинсталация: видове, класификация + инструкция за монтаж

Традиционен елемент на електрическите мрежи – разклонителна кутия за външно и скрито окабеляване, която защитава тоководещите проводници (кабели) в точките на тяхното свързване. Тя има проста конструкция и не създава трудности при монтажа, най-важното е да се избере правилният аксесоар. А на този въпрос си заслужава да се обърне специално внимание.

При избора на електротехнически елемент е необходимо да се вземат предвид редица важни параметри. Сред тях: тип на електропроводката, материал на стените и на самата разклонителна кутия, както и други фактори.

Ние ще ви подскажем как да не се объркате в многообразието от предложения, ще ви помогнем да изберете оптималния вариант и да извършите грамотен монтаж.

Класификация на разклонителни кутии

Конструкции с различна конфигурация са подходящи за монтаж върху материали от различен вид – тухла, бетон, гипсокартон и т.н. Този вид електрически аксесоари се прилага активно при монтаж на домашна електропроводка, с което се осигурява електрическа и пожарна безопасност.

Изхождайки от предназначението, условно трябва да разделим разпределителните електрически кутии на два вида:

1. Разклонителни. Тяхното предназначение е защита на проводници и кабели от влажна среда и механични повреди при експлоатация на битова схема за електрозахранване.
2. Монтажни. Използват се за създаване на удобни комуникации при изпълнение на монтажни работи, свързани с инсталиране на електрооборудване.

И двата вида изделия се допуска да се използват при температура на околната среда от –25 до +40ºС.

Промишленото производство произвежда огромен брой разклонителни кутии за инсталиране в схеми на електрически мрежи. Конструктивно-декоративният асортимент е впечатляващ, но основата на конфигурацията остава единна.

Предимствата от използването на разклонителни (разпределителни) кутии са очевидни:

• широк избор за енергийни мрежи с различна мощност;
• надеждна защита на местата на свързване на електропроводката;
• удобство и лекота на изпълнение на монтажа;
• разнообразие от материали на корпуса;
• разнообразие на декоративно изпълнение.

Конструкцията на изделията е проста и обикновено е представена от кутии с правоъгълна, кръгла или друга форма, които се затварят с капаци. Плътното прилягане и фиксиране на капаците се осигурява от ключалки-щракалки с различна конфигурация.

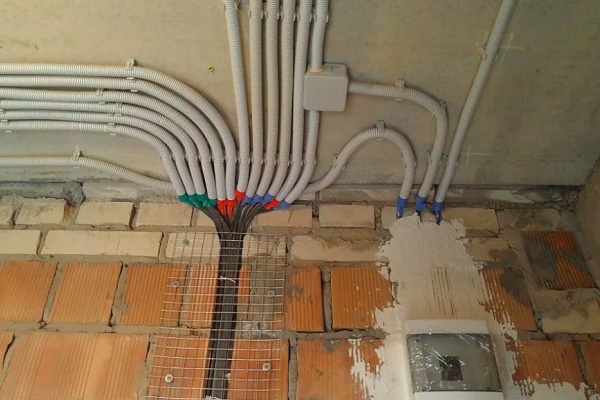

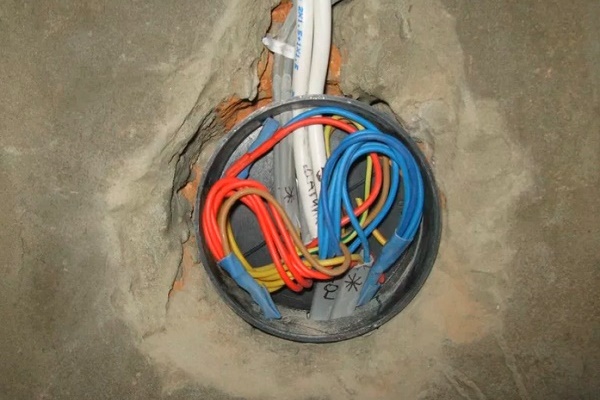

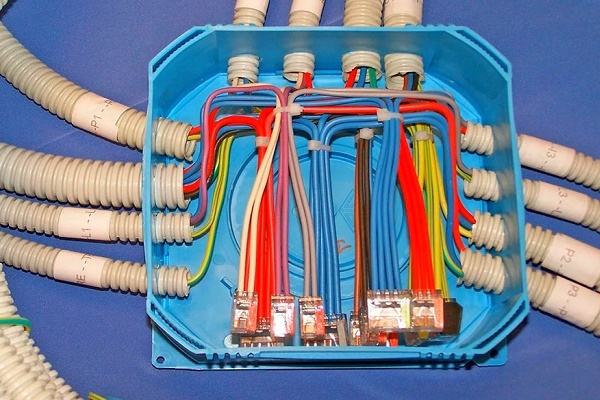

Пример за монтирана разпределителна кутия за скрит монтаж и извършване на съединения на проводници с помощта на изолирани клемници

Всички съществуващи форми на кутии се произвеждат за скрит или открит монтаж. Закрепването на разклонителните кутии за външен монтаж се извършва стандартно – с винтове, дюбели, самонарезни винтове.

Фиксирането на разклонителните кутии за скрита проводка става чрез вмъкването им директно в структурата на строителната конструкция (стени, прегради, таван) с последващо заливане с разтвор.

Конструкции за отворено окабеляване

Изпълнение на разклонителна кутия за монтаж на открита проводка, като правило, правоъгълно или кръгло. Материал на изработка – полипропилен, АБС-пластмаса в бял, сив или черен цвят. Брой на страничните отвори за вкарване на проводници (кабели) от 4 до 10.

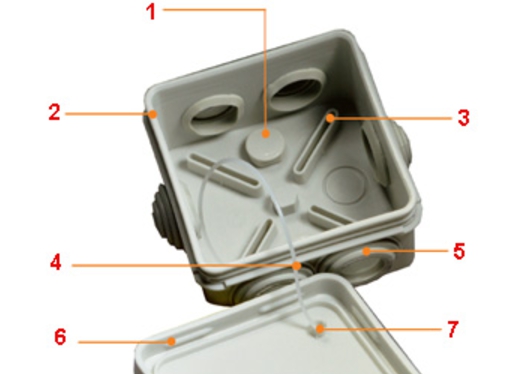

Стандартна модификация за схеми с отворено окабеляване: 1 – запушалка на отвора на монтажния винт; 2 – стена на корпуса; 3 – канали за клемник; 4 – повод за капака; 5 – входен отвор; 6 – заключваща скоба; 7 – скоба на повода (+)

Като нагледен пример за кутия за отворено окабеляване може да се разгледа моделът AP9, предназначен за монтаж в помещения с повишена влажност. Корпусът на изделието е изработен на основата на двукомпонентно леене и е оборудван с мембранни входове за кабел.

Горната част на корпуса (капакът) на такива разпределителни кутии, направени за външен монтаж, има от вътрешната страна специален жлеб по целия периметър. В този жлеб се поставя PVC уплътнение, което надеждно препречва пътищата за проникване на влага и прах вътре в изделието.

Капакът е “вързан” за корпуса с гъвкав повод – допълнително удобство при обслужване.

Въпреки простото изпълнение, конструктивните особености на кутии като AP9 осигуряват на тези изделия степен на защита IP 55. Предвидено е допълнение на конструкцията с аксесоари – предпазители, клемници, чрез което се осигурява по-удобно и надеждно свързване на проводниците.

Изделия от скрит тип

Разпределителните кутии за скрито окабеляване всъщност притежават същите технически параметри и качества, които са отбелязани за изделията за външен монтаж. Те също се изработват предимно от полипропилен и полистирол. Като полипропиленът обикновено се използва за изработка на корпуса, а полистиролът е материалът на капака.

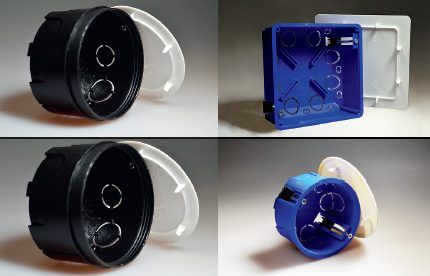

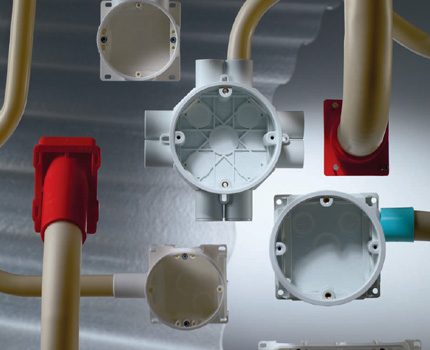

Конструкции на разпределителни кутии за скрито окабеляване. По тялото на корпуса се намират шаблонни отвори за влизане на кабел, за използване на които е необходимо просто да се избута парче полипропилен.

За монтаж в тялото на тухлени и бетонни стени се произвеждат разпределителни кутии с клас на защита IP20 – IP30. Формата на изделията е предимно кръгла или правоъгълна. Цветът на корпуса е бял, син, черен. Капаците традиционно са бели или светлосиви.

Съчленяването и фиксацията на капака с корпуса обикновено се извършва посредством щифтов замък. На корпуса има канали, в които се вкарват пластмасовите щифтове на капака.

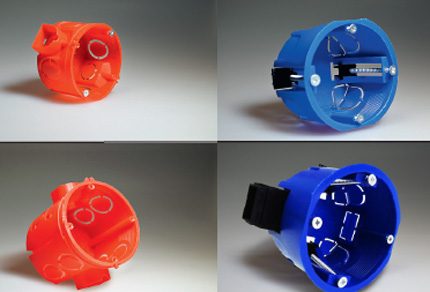

Инсталационна кутия – подконтактна кутия

Има разновидност на разпределителни конструкции – монтажни кутии. Тяхното основно предназначение е монтаж във вътрешността на кухи или плътни стени на сгради (тухлени, бетонни) с последваща инсталация на електрически ключове, контакти и други елементи на електрическите мрежи. Монтажните разпределителни кутии са изработени с клас на защита IP20.

Т.нар. монтажни разпределителни кутии – някаква модификация на същите изделия за скрито окабеляване. Отличават се с леко променена конфигурация на крепежните елементи. В останалото са напълно сходни.

Фирмените изделия са изработени от пластмаса с добро качество, която има високи характеристики на здравина и диелектрична защита.

Монтажните кутии могат да се монтират при температура на околната среда от -5ºС до +60ºС. Диапазонът на работните температури е в границите от -25ºС до +40ºС. Съществуват два вида изделия: за монтаж в кухи стени или в плътни стени.

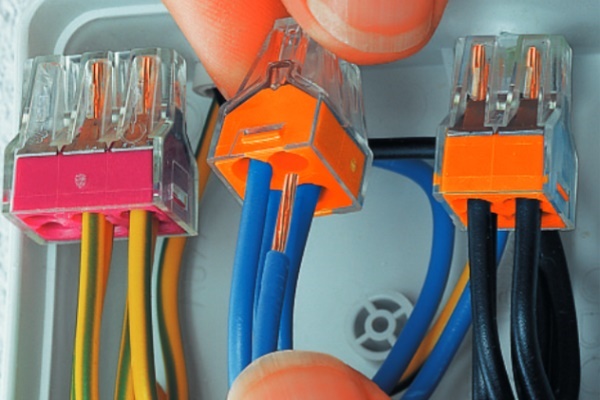

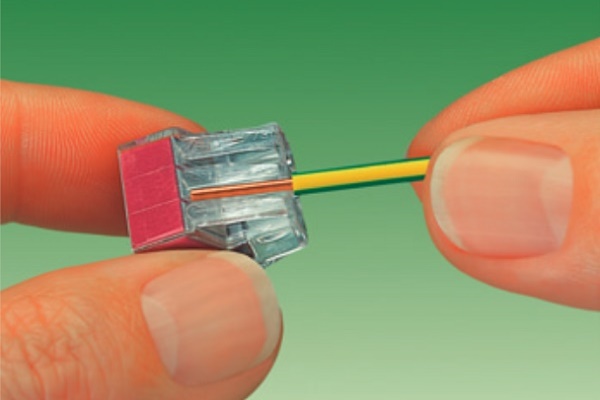

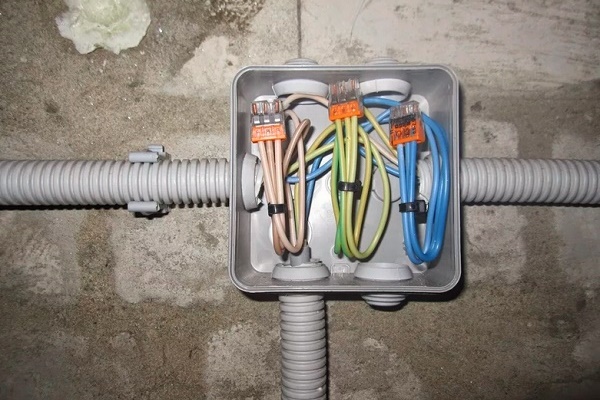

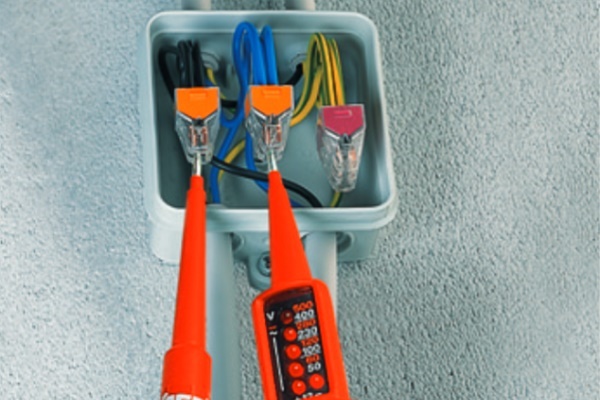

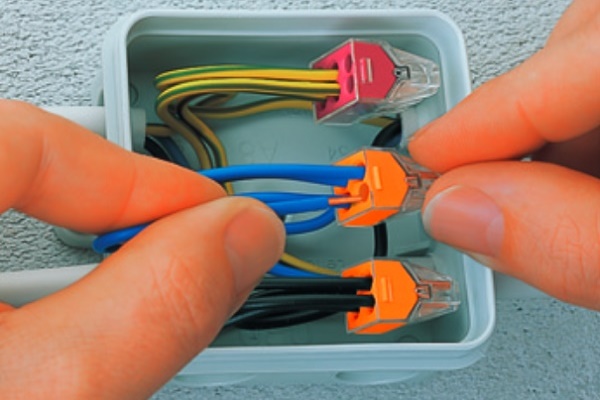

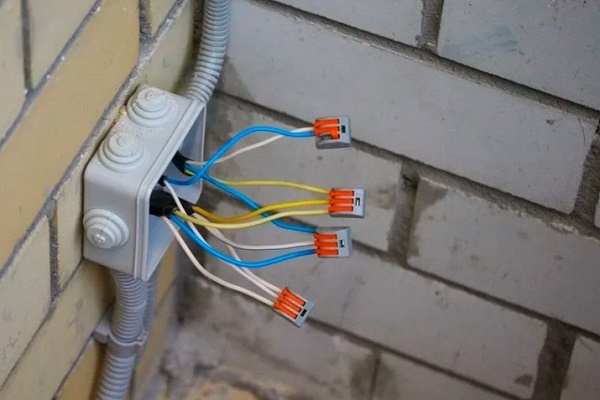

Съединенията вътре в разклонителната кутия се извършват по-лесно, по-качествено и по-бързо с помощта на пружинни клеми:

Конструкциите се различават една от друга по техниката на закрепване:

• закрепване с помощта на опорни лапи;
• закрепване с монтажни дюбели или винтове.

Повече за монтирането на подконтакти е написано в тази статия.

Също така има разлики в степента на твърдост на корпуса и оцветяването. За плътни стени конструкциите обикновено имат по-твърд корпус и са оцветени в червен цвят.

Каква е разликата при металните изделия

Точките на кабелните съединения на осветителната електроинсталация, както и на силовите линии, предназначени за напрежение не по-високо от 1000 W, често се организират вътре в метални разпределителни кутии.

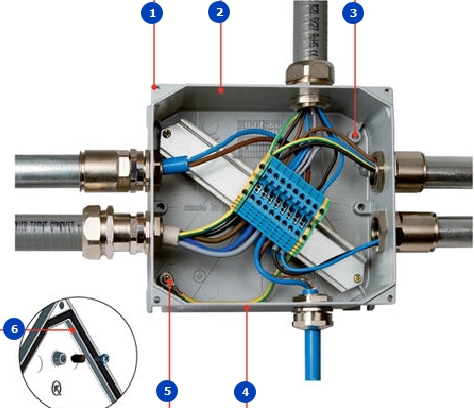

Метална разпределителна кутия: 1 – отвор за закрепване на капака; 2 – вътрешна стена на корпуса (алуминий); 3 – отвор за закрепване на DIN-релса; 4 – външна стена на корпуса с епоксидно покритие; 5 – скоба за заземяване; 6 – уплътнител на капака (+)

Металната конфигурация е един вид универсален вариант на подобни изделия.

Тези кутии могат да се използват не само за мрежи с променлив или постоянен ток, но също така и за мрежи:

• телефонни;
• телевизионни;
• компютърни;
• информационни.

Металните кутии се изработват от сплави, които притежават химическа и корозионна устойчивост. Външната повърхност се покрива със специална епоксидна смола, която осигурява допълнителна механична якост и защита от ултравиолетови лъчи. На корпуса може да има от 2 до 6 входа с резбови штуцери.

В затворено състояние се изключва попадането на чужди частици вътре в металната кутия благодарение на качественото уплътнение на капака и кабелните входове. Монтажът на кутии с такава конфигурация е допустим вътре в помещения и на открито.

Монтират се обикновено в комбинация с твърди метални тръби, които служат като кабелни канали. Клас на защита на изделията IP66 – IP67.

Инструкция за монтаж със собствени ръце

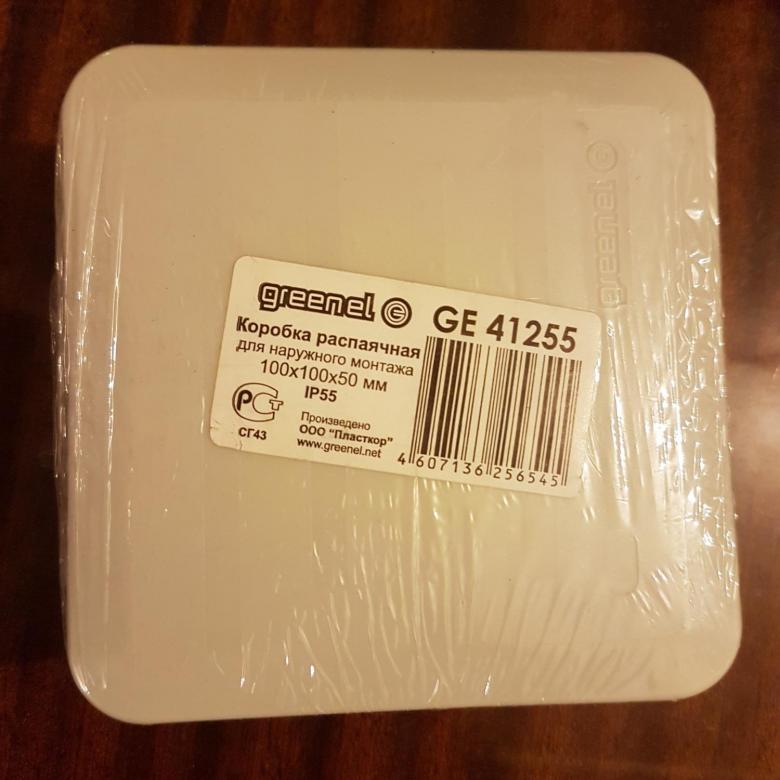

При закупуване на изделия за монтаж трябва да се има предвид: всеки фирмен продукт обикновено е опакован и е придружен от стоков етикет.

Всяко фирмено изделие задължително е придружено от етикет с посочени на него технически параметри и други сведения. Така може да се различи оригиналният продукт от фалшификата.

На стоковия етикет се посочва: техническа информация, продуктов щрих-код, знак за сертификация.

Инструменти и материали за монтаж

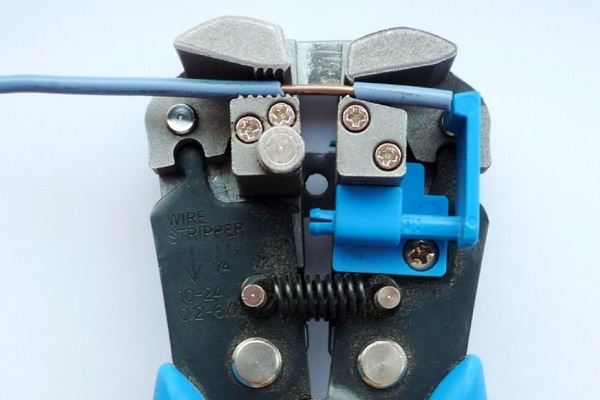

За извършване на монтажни работи по инсталация на електротехник ще е необходим стандартен в такива случаи набор от инструменти:

• плоски клещи;
• отвертка плоска кръстата;
• нож с тънко остро острие.

Комплект монтажни аксесоари:

• изолационна лента;
• електрически клеми;
• DIN-шини;
• крепления – винтове, болтове, дюбели и т.н.

Трябва да се вземе под внимание: монтажните работи, свързани с прокарването на електрически мрежи и съпътстващата арматура, се допуска да се извършват само от лица, притежаващи съответните знания и квалификация.

В краен случай може да се направи монтаж на кутиите със собствени ръце, да се прокарат кабелни канали. Но свързванията, включванията, тестването на електрически мрежи, съгласно инструкциите, се разрешава да се извършват само от лица с допуск.

Инсталация на арматура от различен вид

Монтаж за външна инсталация:

1. На корпуса на разклонителната кутия се изрязват с остър тънък нож тапите на херметичните въвеждания. Изрезите се правят по линиите за маркировка на тапата в съответствие с диаметъра на кабелния канал или непосредствено на кабела.
2. В образувалите се след изрязванията отвори се вкарват тръбни канали – гофрирани или прави пластмасови тръби.
3. През каналите се вкарват вътре в корпуса на разклонителната кутия краищата на проводника.

При необходимост се монтира в специални водачи клемник и се извършва свързване на проводниците по схема. Накрая се затваря разклонителната кутия с капак, като се притиска с известно усилие до пълно фиксиране с ключалки.

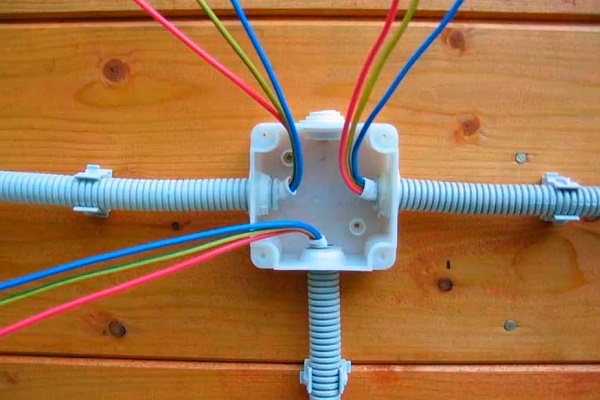

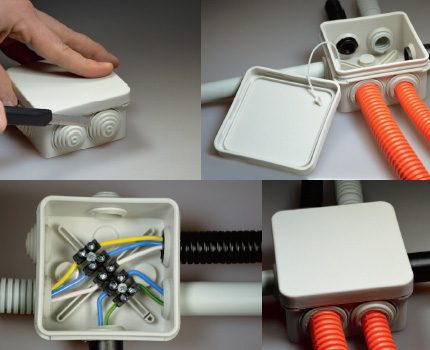

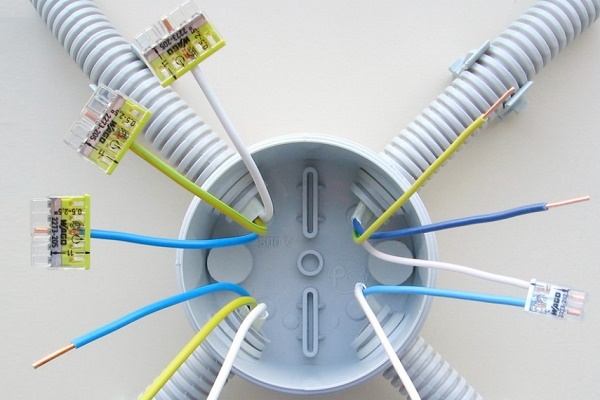

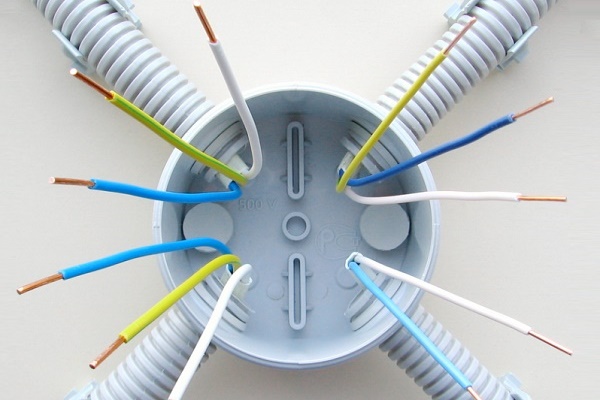

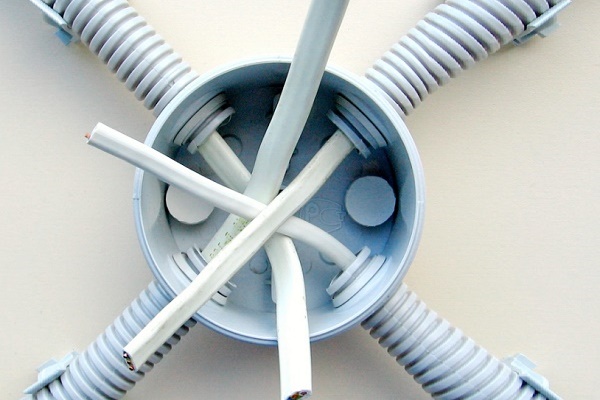

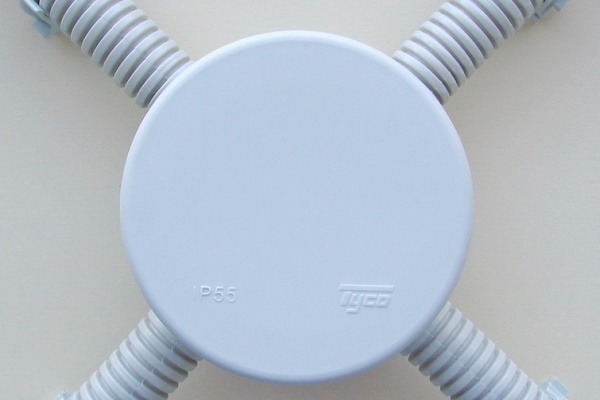

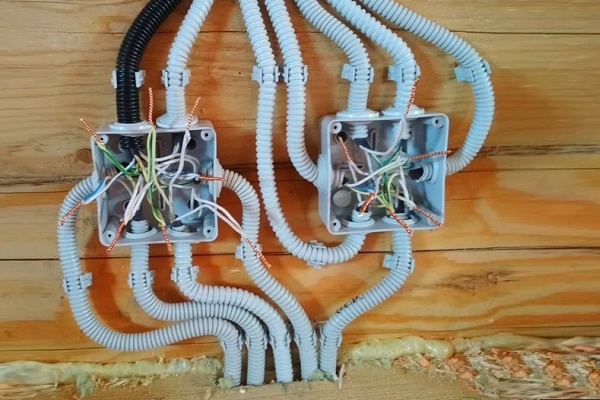

Инструкция в картинки за монтаж на разклонителна електрическа кутия за външно изпълнение. Стандартен вариант, който се прилага в повечето случаи на монтаж на битово електрозахранване.

Инструкция за монтаж на външна универсална кутия за кабел-канал:

1. Да се направят по стандартните маркировки на корпуса на кутията надрези с нож за размера на правоъгълния кабел-канал. Стандартните маркировки са предназначени за съединяване с кабел-канали с напречно сечение – минимум 10*7 мм, максимум 40*25 мм.
2. Внимателно да се отчупи надрязаната част от пластмасата на корпуса, като по този начин се получи отвор за кабел-канала.
3. На основата на универсалната кутия да се закрепят клемници за механично свързване на електрически проводници.

След като се прокара електропроводката през кабелния канал, свързват се краищата на проводниците по схемата на клемите.

При завършване на работата се поставя капакът на кутията и се фиксира с крепежния винт.

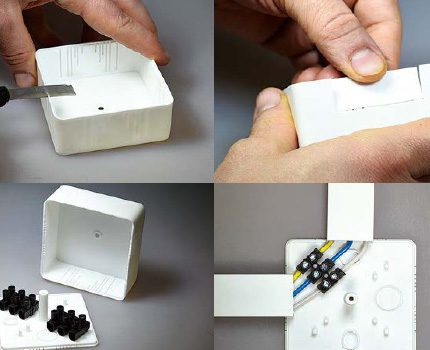

Инструкция със снимки за инсталиране на разпределителна кутия в комбинация с правоъгълен кабелен канал от пластмаса. Това също е вариант за външен монтаж.

Ред на монтаж на инсталационна (скрита) кутия:

1. Подгответе изделието чрез предварително подготвяне на необходимия брой входни отвори в корпуса. Отворите се създават чрез пречупване на ръбовете на готов шаблон. На корпуса на инсталационната кутия могат да се разположат до 11 шаблона за входни отвори.
2. Направете монтажен отвор в куха стена, например гипсокартонена, с помощта на режеща корона за диаметъра на изделието. Или използвайте готов монтажен отвор в масивна стена.

Остава да се прокарат кабелните канали с проводника, да се обединят с кутията, да се изведат краищата на окабеляването за свързване и да се фиксира корпусът на кутията чрез разтваряне на крепежните лапи с винтове (за гипсокартон) или да се залее с разтвор.

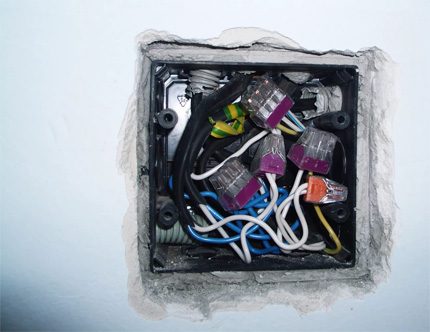

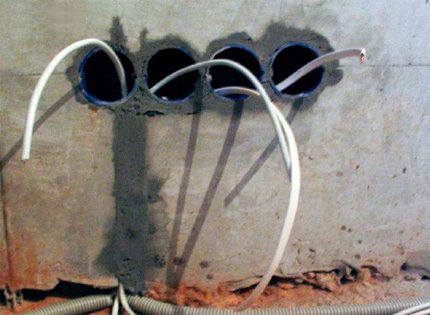

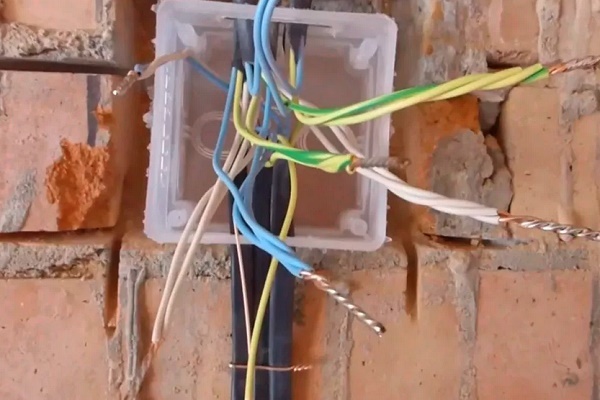

Приблизително по този начин се извършва монтажът според инструкцията за инсталиране на разпределителни (инсталационни) кутии за скрито окабеляване. Този вариант често се прилага при монтаж на електропроводка в апартаменти от градски тип.

След като се свържат проводниците на скритата магистрала в съответствие с монтажната схема, кутията (кутиите) се затварят с капак. Външно такава конструкция удачно подхожда на съществуващия интериор.

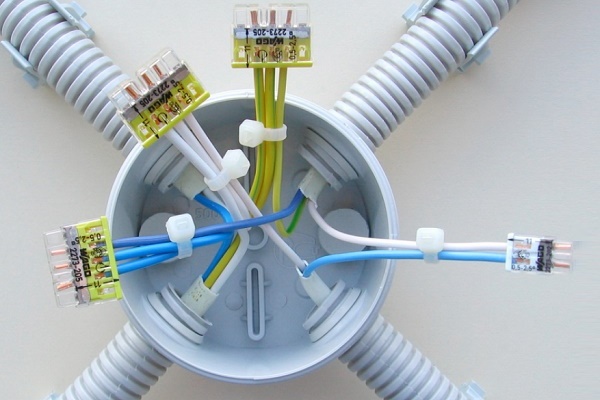

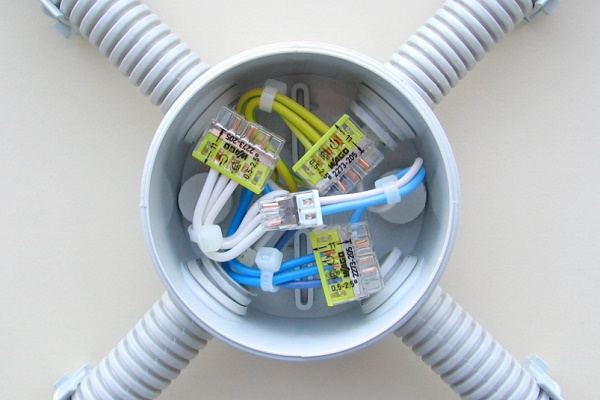

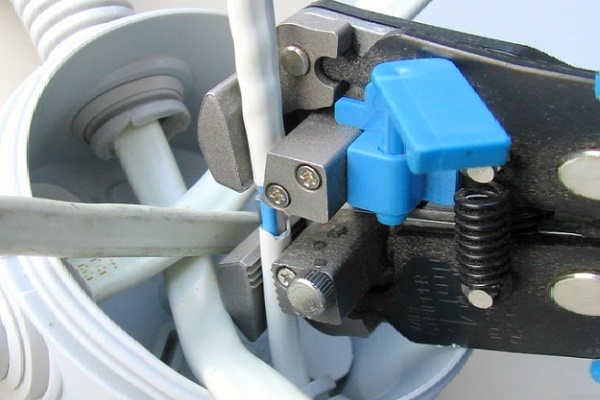

Стъпките за сглобяване на разпределителна кутия марка Wago ще представи следната подборка от снимки:

Монтаж на метална разклонителна кутия

Изпълнението на металните разпределителни кутии предвижда само външен монтаж на тези изделия.

Затова инструкцията в този случай е проста:

1. Да се подведат тръбните канали с проводника до местата на входа.
2. Да се извърши механично резбово закрепване на тръбите към стените на корпуса и извеждане на краищата на кабела във вътрешната му област.

Закрепването на корпуса на кутията към стената се извършва с винтове през отворите, предназначени за закрепване. След това се свързват кабелите по схемата, покрива се кутията и се фиксира капакът с винтове.

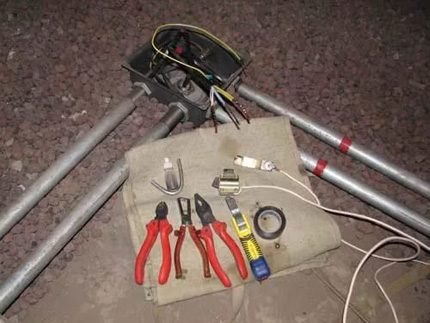

Така приблизително изглежда монтажът на електроинсталация с включване на метална разклонителна кутия. Наборът от инструменти за монтаж на различни видове кутии е еднакъв.

Приблизително така се извършва монтажът на разпределителни модули с различно конструктивно изпълнение.

Още примери за монтаж можете да видите на видео.

Изводи и полезно видео по темата

Визуална инструкция за монтаж на разклонителна кутия:

Не е възможно да се обхванат всички съществуващи конструктивни вариации на разпределителните кутии в един преглед. Но принципът на устройство и особеностите на монтажа за всички съществуващи изделия са практически еднакви.

Затова приведените инструкции могат да се разглеждат като универсални за инсталиране на много модели разклонителни кутии.
