Монтаж на звънец в апартамент: преглед на схеми + инструкция за монтаж стъпка по стъпка

Сред електромонтажните работи има такива, които не изискват извикване на специалист. Познавайки принципите на изграждане на електрически вериги, можете самостоятелно да смените електрическия звънец. Съгласете се, това е прекрасна възможност да придобиете нови умения и да спестите.

Но дори при изпълнението на най-простите работи с електрически инсталации и проводници е необходимо да се познават както основите, така и малките, но важни нюанси на монтажа: избор на схема и място за инсталиране, начини за свързване на проводници в разклонителна кутия, устройство на електротабло.

Ние ще ви помогнем да се запознаете по-детайлно с етапите на монтажа и ще ви разкажем подробно как се извършва инсталирането на звънец в апартамент. А за начало ще разгледаме видовете устройства и няколко популярни схеми.

Конструкция и видове електрозвънци

По принцип на действие и особености на конструкцията електрическите модели могат да се разделят на 2 големи категории: електромеханични и електронни. Тях ги обединява принципът на работа – звукът се издава при натискане на бутона. В този момент контактите се затварят и се подава напрежение.

Звукът при електромеханичните звънци се издава благодарение работата на електромагнитна намотка и взаимодействието на ударния механизъм с електрическа плоча. Регулиране при такива модели няма, а качеството и силата на звука зависят от материала и размерите на плочата, чукчето и чашата.

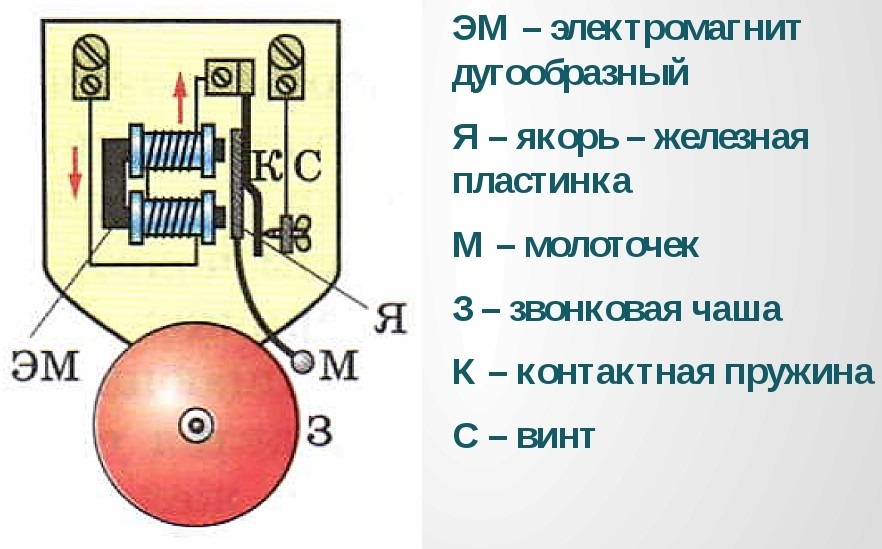

Конструкция на електромеханичен звънец. Традиционното еднообразно звучене се издава в момента, когато чукчето започва да удря по чашата. Благодарение на устройството на чашата звукът става бумтящ и силен.

Електронните изделия се отличават с вътрешния си пълнеж. Вместо взаимодействащи си метални части, вътре в кутията са разположени електроника и високоговорител. Предимството е, че можете да настроите силата на звука, а при някои модели – да изберете мелодия.

Електронните модели, от своя страна, се делят на 2 групи:

• Кабелни, при които всички части са свързани с проводници. Плюсове: ясна конструкция, лесен монтаж, надеждност. Минуси: зависят от подаване на електричество, изискват пробиване и изкопаване на стени.
• Безжични, които излъчват сигнали с радиовълни. Работят на батерии или акумулатори, по-рядко – от мрежата. Предимства: не зависят от свързване с електрическата мрежа, бутонът е защитен от прах и влага, лесна инсталация. Недостатъци: ограничено разстояние между блоковете, редовна смяна на батериите.

Има още видеообзаждания с камера, но за тяхната конструкция, начин на монтиране и принцип на действие трябва да се говори отделно. Ние ще се спрем на актуалните електронни модели, които в голямо количество присъстват на местния пазар.

Обзор на схемите за свързване

От избора на схема зависи обемът на подготвителните и монтажните работи. Самата схема се подбира, като се вземат предвид няколко критерия: вида и броя на устройствата, необходимостта от свързване към автоматиката, начина на предаване на сигнала. Нека разгледаме най-разпространените кабелни варианти.

#1 – Схема за свързване на стар модел

Последователността на свързване на стар модел с «камбана» или «чаша» може да бъде полезна, ако сте започнали подмяна на електрическата инсталация, но не искате да сменяте самото устройство.

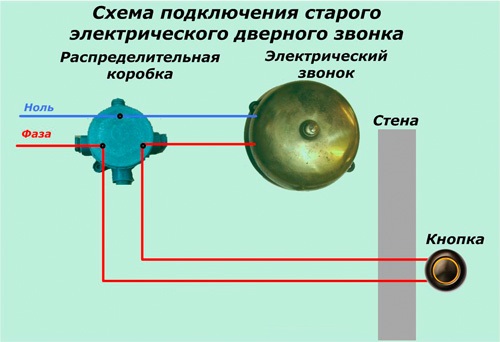

Схемата е проста и разбираема: двата проводника на мрежата, нула и фаза, са насочени към 2 клеми или проводници на звънеца, но фазата предварително е подадена към бутона.

Разпределителната кутия свързва три проводника: единият идва от звънеца, вторият – от бутона, третият – от защитния автоматичен прекъсвач, който е инсталиран в електротаблото, в апартамента или на стълбищната площадка.

Кабелът, който обслужва бутона и идва от разпределителната кутия, е положен през отвор в стената, най-често – близо до входната врата.

Преди за работите по инсталиране на звънеца отговаряше строителна компания и прокарването на мрежите се проектираше от самото начало. Сега новите домове често се предават с недовършени работи, затова се налага самостоятелно да се правят канали в стените и да се пробиват отвори в стената.

Някои безжични модели се свързват по-лесно – не е нужно да се интегрират в общата мрежа, тъй като захранването идва от контакт. В този случай ще трябва да се намери или да се инсталира допълнителен контакт за звънеца.

Натоварванията на веригата са малки и краткотрайни, затова могат да се използват тънки медни проводници 2*1,5 или 3*1,5. Алуминиевите кабели с малко сечение са забранени за използване.

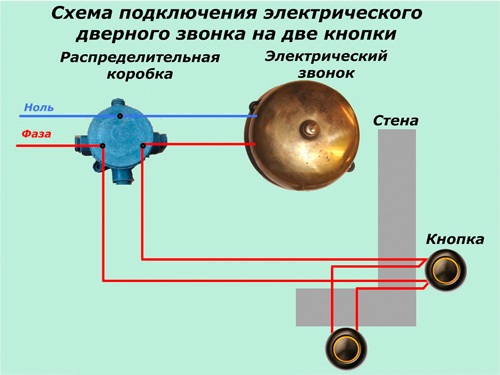

#2 – Един или два звънеца на 2 бутона

В някои домове планировката на общите пространства е такава, че за 2-3 апартамента се образува вестибюл, тоест по пътя на госта се появява още една врата. За да може да се извика собственикът на един от апартаментите или който и да е жител, звънецът се инсталира и на вратата на апартамента, и на общия вход.

За разпределение на мрежата към два бутона се използва допълнителен 2-жилен кабел и паралелно свързване. В резултат не е необходимо да се инсталират 2 звънеца – един и същ ще звъни при натискане на който и да е бутон.

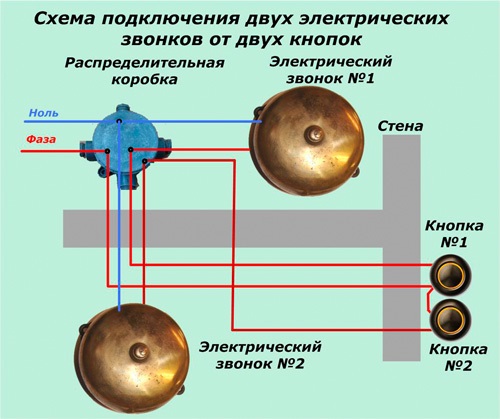

Може да бъде полезна и схема, при която 2 бутона са свързани към два звънеца, и при натискане на който и да е от бутоните се задействат и двете устройства.

Отличителни черти на схемата: използване на 3-жилен кабел, който върви от разпределителната кутия към бутоните, и свързване на втория звънец с отделен проводник

Фазата, идваща от разпределителната кутия, се свързва с мостче към контактите на бутоните, а свързващите проводници се насочват отделно – от всеки бутон към неговия звънец. За правилно използване е добре бутоните да бъдат обозначени.

#3 – Схеми за свързване на съвременни модели

Апартаментите в стари къщи са оборудвани с ел. инсталация, използваща система TN-C, а сега се прилага TN-S/TN-C-S.

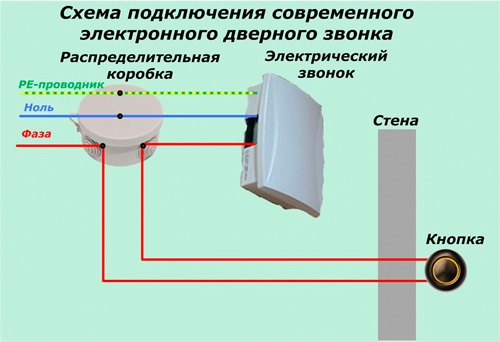

Съвременните мрежи имат допълнителен проводник PE, осигуряващ заземяване. Всички жили от тип «земя», свързани с метални корпуси, се съединяват в разпределителната кутия и се заземяват на таблото.

В инструкцията към изделието е посочено кои проводници трябва да се използват при свързване. Ако е необходимо заземяване, е нужен 3-жилен проводник. Проводникът «земя» е обозначен с жълто-зелена маркировка.

Ако бутонът е метален, и той изисква заземяване.

За пластмасови изделия е подходяща по-проста схема – с 2 контакта. Това е най-търсеният вариант.

Но има модели с 4 клеми. Те не трябва да ви объркват, тъй като само опростяват монтажа на инсталацията.

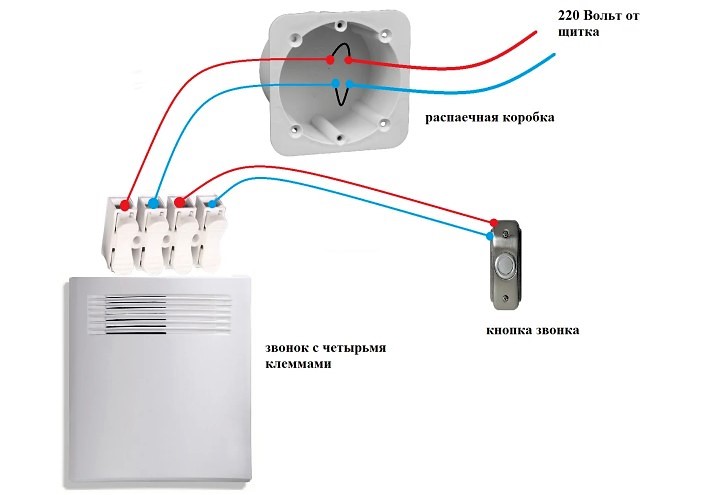

При инсталиране на звънец с 4 клеми разпределителна кутия не е необходима. Нейната функция се изпълнява от корпуса на звънеца: към 2 клеми се свързват проводниците, идващи от бутона, а към другите 2 – идващите от захранващата линия.

Ако в комплекта със звънеца има трансформатор, тогава се прилага друга схема на свързване.

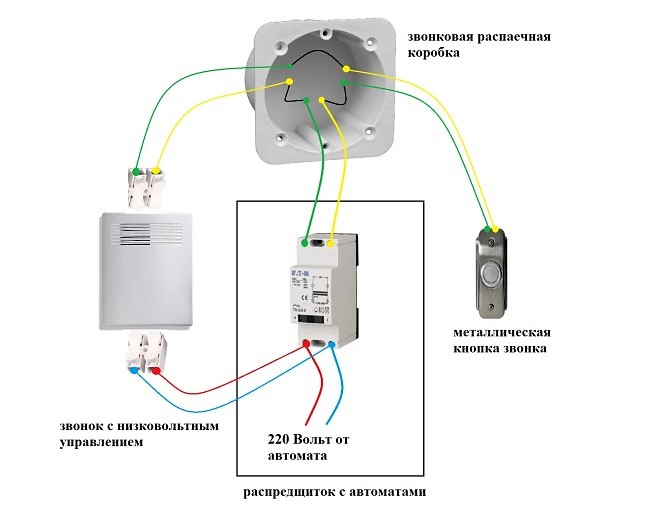

Схема за звънец с безопасно нисковолтово управление. Бутонът се захранва с напрежение 12-24 V, а проводниците се свързват в отделна разпределителна кутия.

В ел. таблото се монтира трансформатор за звънеца, който по размери наподобява обикновен автоматичен прекъсвач. От него към разпределителната кутия се насочва кабел с ниско напрежение.

Към звънеца се свързват и двата проводника: и нисковолтовия, и захранващия от 220 V, идващ от блока с устройството, издаващо звук.

Има и други схеми на свързване – точна информация ви съветваме да взимате само от техническата документация и инструкциите за монтаж.

Поетапна инструкция за монтаж на звънец

Монтажът на бутона и вътрешния блок се извършва съгласно инструкцията, която задължително е в комплекта при новите изделия. Ние предлагаме обща инструкция, подходяща за стандартния проводен модел, състоящ се от 2 основни работни блока – бутона и самия звънец.

Стъпка 1 – материали и инструменти

Инструментите е добре да се приготвят веднага, за да не се разсейвате излишно по време на работа. Ако се планира да се жлебят стени, ще ви трябват жлеборез, перфоратор или бормашина. При необходимост можете да ги вземете назаем от приятели или да ги наемете. Останалите устройства и принадлежности не са толкова обемисти.

„Мръсните“ работи е добре да се извършват заедно с ремонта на коридора или антрето, тогава проводниците ще бъдат надеждно „зашити“ в мазилката и външният вид на стените в резултат няма да пострада.

Комплект инструменти и материали за инсталиране на звънеца:

• строителен нож;
• набор отвертки;
• отвертка-индикатор;
• винтове и винтоверт;
• изолационна лента;
• клеми.

Свързването на проводниците може да се извършва не само чрез клеми – с тях просто е по-бързо и удобно. Някои все още използват запояване, тогава ще ви трябва и поялник.

Не препоръчваме да се използват усуквания без прилагане на запояване – това е ненадежден и опасен начин за свързване на жилата.

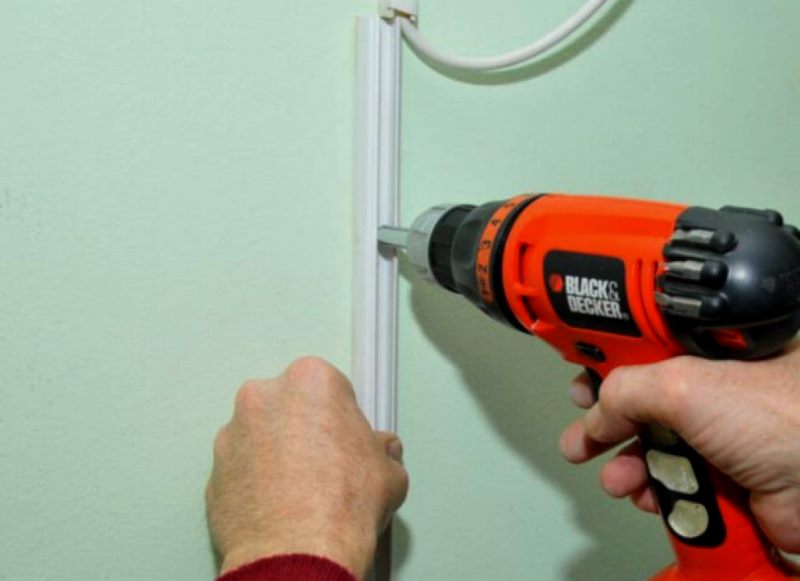

За външен монтаж на кабели, при който няма да се наложи да се жлебят стени, ще ви трябват защитни кабелни канали. Това е вариант за антрета с нов ремонт.

Ако в комплекта заедно със звънеца няма кабел, трябва да го закупите отделно. Преди покупката погледнете в схемата за монтаж и уточнете, какъв кабел е необходим: 2- или 3-жилен.

Стъпка 2 – подготвителни работи

Ако инсталирате безжичен модел, подготовка не е необходима. Тя е необходима, когато трябва да се прокара път за проводниците, свързващи елементите на контура.

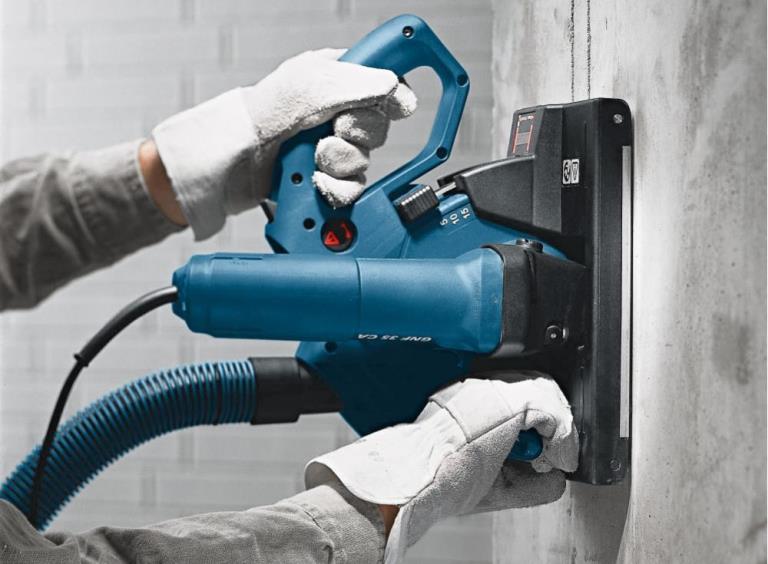

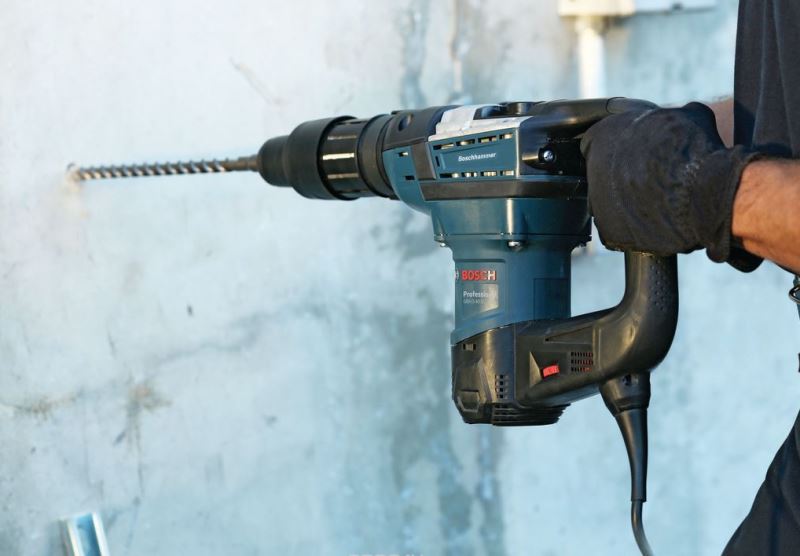

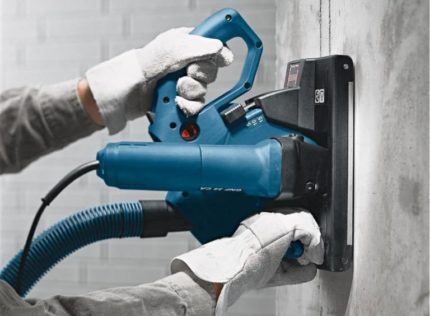

Най-трудно е да се пробие отвор и да се издълбаят канали в бетонна стена. За целта направете маркировка, а след това използвайте специален електроинструмент: жлеборез, перфоратор, ударна бормашина.

Отворът обикновено се пробива близо до входната врата. Понякога внимателно се маскира с корнизи. Проводниците за бутона се извеждат навън, приблизително на височина 150-160 см от пода, за корпуса на звънеца – до мястото на неговото инсталиране. Обикновено това е зона под тавана над вратата или малко встрани от нея.

Ако е необходимо свързване към електротаблото, обмислете пътя и до шината за заземяване. При наличие на адаптер с щепсел при звънеца, изберете мястото за монтаж на корпуса така, че да изглежда органично на стената.

Жиците се поставят в направените жлебове, отгоре се покриват с мазилка. За да изглеждат стените и корпусът на звънеца спретнати, препоръчваме финалното покритие на стените да се извърши едва след завършване на монтажа на крепежните елементи.

Стъпка 3 – монтиране на корпуса на звънеца

Първо извършете свързването на проводниците, а след това поставете корпуса върху конзолата или държача. Понякога това са просто 1-2 самонарезни винта за «уши».

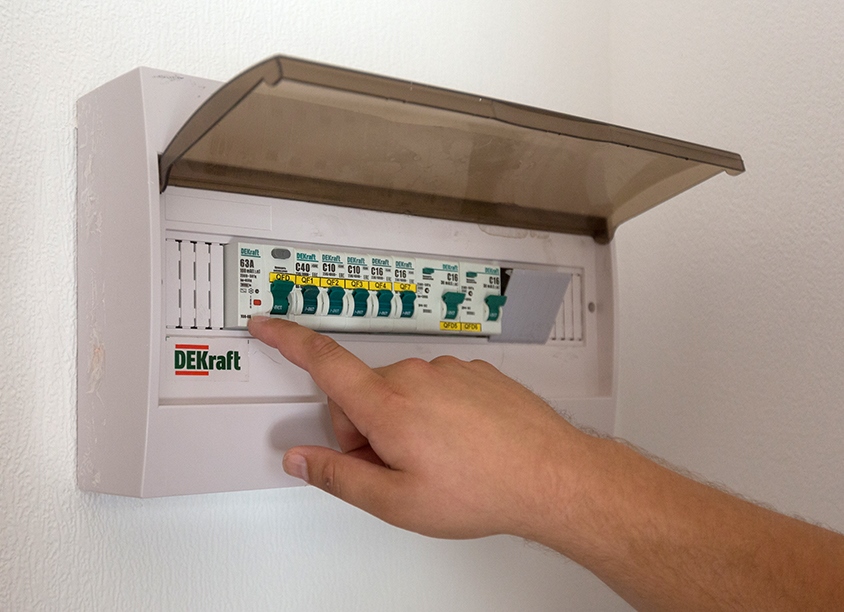

Преди свързване отстранете напрежението от използвания контур – изключете защитния автомат в електрическото табло и предупредете околните да не го включват.

Изведете стърчащите от стената жици, според схемата, в корпуса през специален отвор или развийте капака. Намерете клемите, вкарайте почистените от изолация жици, затегнете.

Често в скъпи или вносни изделия са монтирани самозатягащи се клеми, при които проводниците се фиксират с едно натискане.

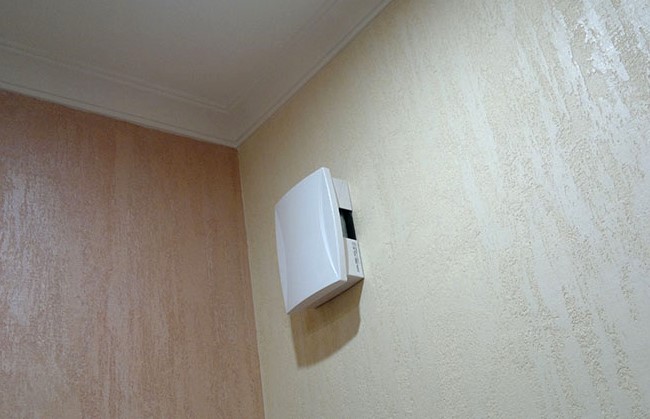

Затворете капака, «поставете» корпуса върху винтовете, самонарезните винтове или болтовете. Ако предварително е монтирана специална конзола – просто фиксирайте с щракване.

Има изделия, чийто корпус трябва да се завинти към планката. Тогава първо завийте винтовете, а след това затворете капака. В резултат на правилния монтаж се вижда само лицевият декоративен панел, крепежът е незабележим.

Стъпка 4 – монтаж на бутона

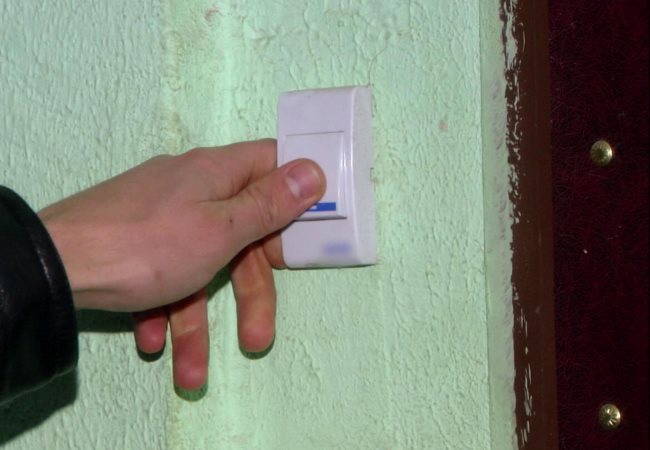

Редът на монтаж на бутона и вътрешния блок няма значение, можете първо да свържете бутона, а след това корпуса. Стандартната височина на монтаж е 150-160 см, но понякога, по обективни причини, го фиксират малко по-ниско. От касата е добре да отстъпите 10-15 см.

Първо по същия начин вкарайте проводниците в корпуса, присъединете ги към клемите, след това щракнете капака и фиксирайте корпуса на бутона на стената.

Ако в комплекта откриете двустранна лента – тя е предвидена за закрепване на бутона към стената. Но много по-надеждно е, ако го завинтите с винтове или самонарезни винтове.

След монтажа на всички елементи включете автомата на таблото и проверете работата на звънеца. Ако има възможност, регулирайте силата на звука.

Изводи и полезно видео по темата

Подробен инструктаж от руския производител на кабелна продукция:

Вариант за самостоятелен монтаж:

С появата на домофоните и мобилните телефони необходимостта от задължително инсталиране на звънец за врата отпадна. Но той все още остава полезно устройство, значително улесняващо живота – ако, например, във вашия вход не е монтиран домофон.

Самостоятелният монтаж е лесен и представлява добра тренировка за по-нататъшни, по-сериозни практики в областта на електрообезпечаването на собственото жилище. Но, работейки с електричество, не забравяйте за безопасността – своята и на околните.

Ако сте запознати с инсталирането на звънец в апартамент или къща – каним Ви да споделите личния си опит. Вероятно сте срещнали трудности при монтажа, нека ги обсъдим заедно с нашите читатели. Отидете в коментарите, задавайте въпроси на нашите експерти и на другите посетители на сайта.
