Начини за свързване на електрически проводници: видове съединения + технически нюанси

При инсталиране на допълнителен контакт, свързване на нов полилей или отстраняване на неизправност в ел. инсталацията предстои да се извършват електромонтажни работи. Без практически опит е трудно да се осигури надежден контакт между проводници от различен материал, с различно сечение или дори различен брой жила.

В предложената от нас статия са подробно описани всички начини за свързване на електрически проводници, които се използват при изграждане на ел. инсталация. Разгледахме техническите и технологичните особености на всеки вариант. С помощта на нашите съвети вие ще можете успешно да ремонтирате или модернизирате електрическата мрежа.

Подготовка за свързване на проводници

Всякакви електромонтажни работи трябва да се извършват с познание. Важно е да се помни, че от правилното им изпълнение зависи безопасността и животът на всички хора и животни, живеещи в къщата, апартамента или вилата. Невнимание не се допуска — в най-добрия случай няма да има добър контакт. А това означава неработещи ел. точки.

В най-лошия случай някой от членовете на семейството, приятели или познати, които са на гости, може да получи токов удар от неправилно изолирана връзка. Или пък може да възникне запалване на инсталацията, което заплашва с пожар.

За качествено и правилно изпълнение на свързванията на електрически проводници са необходими:

• познаване на основните видове и принципи на свързване;
• наличие на специални инструменти за извършване на електромонтажни работи;
• наличие на всички консумативи, които ще са полезни при изпълнение на конкретния тип свързване;
• предварителни упражнения върху отделни отрязъци от проводници.

Когато всичко необходимо е налично, трябва внимателно да се подготви бъдещото работно място. За целта е необходимо да се изключат от ток всички проводници, с които ще се работи. Това е много важна стъпка, която не трябва да се пренебрегва!

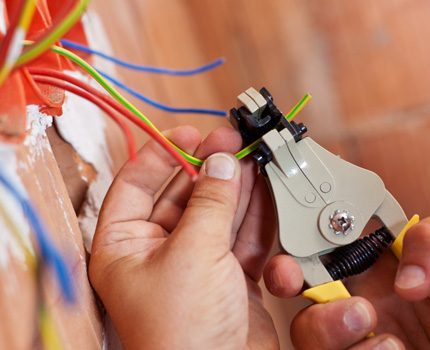

Без познания по електромонтаж, по-добре е да се довери смяната на електрическата инсталация на професионален електротехник

За да не получите токов удар, по-добре е още веднъж да се уверите, че апартаментът или къщата наистина са изключени от ток. В такъв случай е удобно да използвате индикаторна отвертка – това е евтин инструмент, който може да се закупи дори в онлайн магазин.

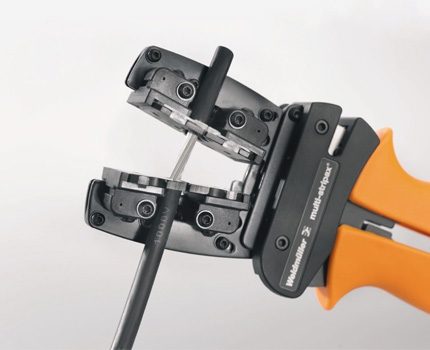

Удобно е, когато освен желанието да направите всичко сами, разполагате и с нужния инструмент — с него електромонтажните работи се изпълняват многократно по-лесно и по-бързо.

В ситуация, когато има сериозни опасения относно целесъобразността да извършите електромонтажни работи сами, е по-добре да се обърнете към електротехник. Освен това трябва да поканите само опитен майстор, който има не само опит в извършването на подобни работи, но и специално образование.

Услугите на електротехник ще бъдат особено актуални, ако предстои смяна на електропроводката в целия апартамент/къща. Не може да се пести на това — в крайна сметка може да платите двойна или тройна цена, или дори да загубите имуществото си.

Преглед на популярните видове свързване

Основните видове съединения, използвани в устройството на електропроводката за битови нужди, наброяват около 10 варианта. Сред тях се открояват както прости, които могат да бъдат изпълнени без дългогодишен опит, така и по-сложни начини, при които ще са необходими не само опит, но и специални инструменти и умения за работа с тях.

Сложни варианти на свързване

Свързването на два или повече проводника се извършва с цел да се получи качествен контакт. Именно той ще осигури работоспособността на всички електрически точки в конкретната къща или апартамент.

Можете да установите надежден контакт между проводниците сами или да поканите специалист. Всичко зависи от избрания тип съединение, наличието на инструменти и умения за извършване на подобни работи.

Към сложните видове съединения спадат:

• спояване;
• заваряване;
• кримпване.

С тези варианти начинаещият ще се справи доста трудно. Работата е там, че за спояване на възел от два или повече проводника ще е необходим специален инструмент, умения за работа с него — едно неловко движение и вместо надежден контакт може да се получи обратен резултат.

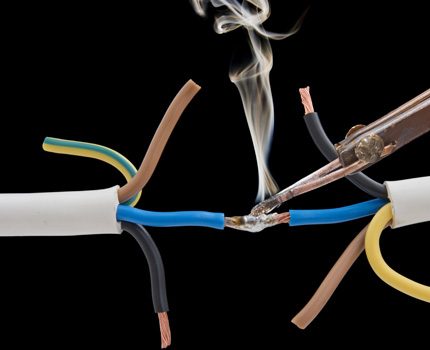

За спояване е необходимо да вземете припой от калаено-оловна сплав, колофон и четка за нанасянето му, поялник и шкурка за оголване на жилата.

Същността на този метод се състои в това да се свали изолацията от жилата на свързваните проводници и да се почистят с шкурка до блясък. След това на всяка жилка трябва да се нанесе с четка колофон и добре да се загрее с поялника — почистеният метал трябва от всички страни да се покрие с равномерен слой колофон.

Когато всички жила на проводниците са подготвени, остава да ги усучете добре и с поялника да загреете припоя, а също така да нагреете получената усучка до кипене на колофона. Сега трябва с поялника да нанасяте припой върху загрятия възел на проводниците и да осигурите равномерното му втичане между отделните жилки.

При използване на заваряване, спояване и пресови клещи се получава здрава и изключително надеждна връзка. В такива възли дори след 30 години контактът няма да изчезне.

Щом се получи пълноценно разпределение на течния спойка по цялата споявана повърхност, спояването може да се завърши. Сега остава да се изчака, докато полученият възел изстине по естествен начин.

Заваряването е още по-сложен вид свързване. За извършването му ще са необходими:

• заваръчен апарат;
• въглероден електрод;
• флюс, който ще осигури защита на разтопения материал от въздействието на кислорода;
• защитна маска за лице и специални топлоустойчиви ръкавици за ръце.

А най-важното при работа със заваряване е умението да се използва апаратът. В ръцете на дилетант вместо надежден контакт, способен да издържи 30-50 години, изпод заваръчния апарат ще излезе разтопен проводник и развалена изолация.

Преди началото на заваряването трябва да се направи усукане, както и преди спояването, като предварително се почистят краищата на жилата до блясък. Същността на заваряването е да се получи монолитна метална връзка. За целта в вдлъбнатината на въглеродния електрод трябва да се изсипе флюс, да се включи заваръчният апарат и да се спусне краят на усукането в същата вдлъбнатина.

Топче на краищата на жилата на свързваните проводници ще осигури надежден контакт. Освен това, този начин е отлично подходящ за многожилни проводници.

В резултат на въздействието на заваряването краищата ще се разтопят и върху тях ще се образува метално топче. Трябва да се изчака изстиването му, да се почисти от флюса и да се покрие с лак.

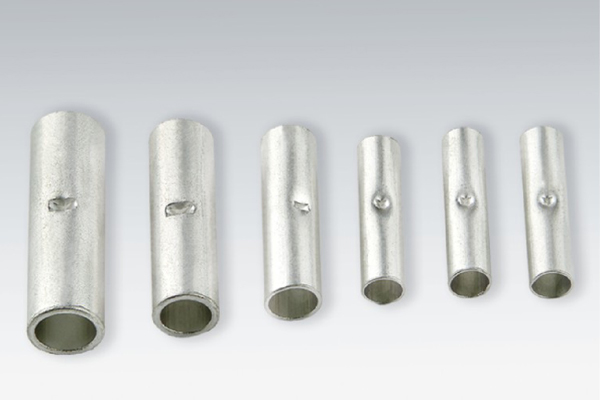

За опресовка също ще е необходимо специално оборудване — пресови клещи, които още се наричат кримпер, и метална гилза от мед, алуминий, комбинирана сплав или с изолация.

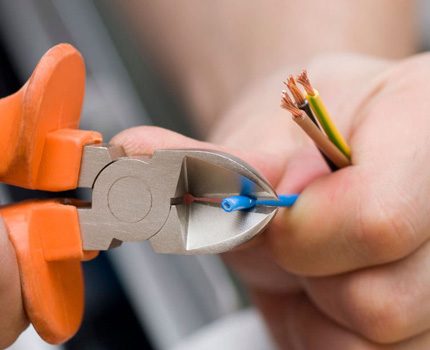

За да се получи качествен контакт по този начин, трябва да се подготвят жилата на проводниците също както преди спояването. За почистване е по-добре да се използва стрипер, в краен случай странични резачки. След това да се вземе гилзата и да се поставят в нея от едната страна подготвените жила на единия, а от другата — на втория проводник.

Разстоянието, на което трябва да се сваля изолацията от жилата на проводника, зависи от избрания метод на свързване.

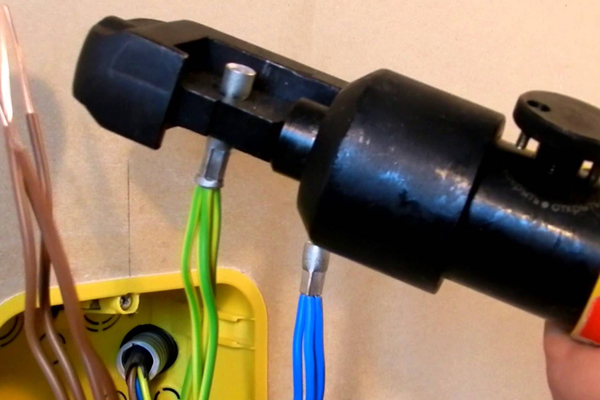

Сега предстои с пресовите клещи да се обвие съединението от двете страни. Важно е гилзата или друг вид затягане за проводници да подхожда по диаметър на сечението на свързваните проводници — жилата трябва свободно да влизат вътре.

След стискането с кримпера трябва да се провери качеството на опресовката — трябва да се подръпне единият и вторият проводник. Ако те са плътно затегнати и не изпадат от гилзата, то контактът е изпълнен успешно.

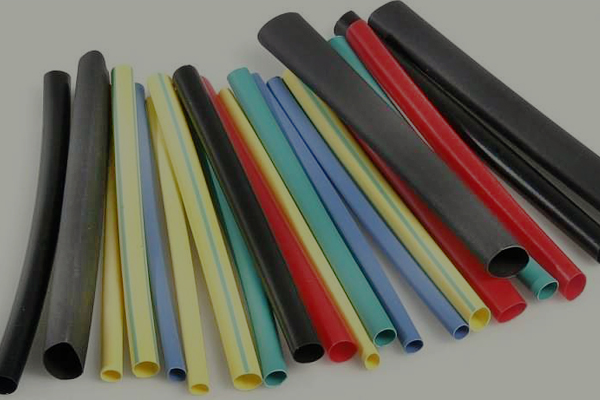

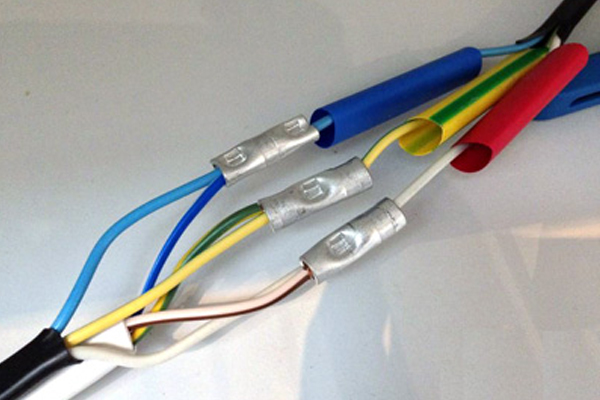

Всички съединения, получени в резултат на спояване, заваряване или опресовка, задължително се изолират. За целта се прилага изолираща лента или термосвиваема тръба.

Вторият вариант е по-удобен и в момента се използва както от професионални електротехници, така и от домашни майстори. При създаване на контакт чрез опресоване термоусадачната тръба трябва да се постави, преди да се вкарат жилата в гилзата.

Прости начини за създаване на контакти

Освен трудоемките и сложни варианти за създаване на контакт, които изискват умения и наличие на специални инструменти, има и по-прости, които напълно могат да се направят със собствени ръце. Такива начини са приемливи за свързване на два или повече проводника с различно сечение или с еднакво. Освен това материалът на жилата може да бъде различен — мед, алуминий или стомана.

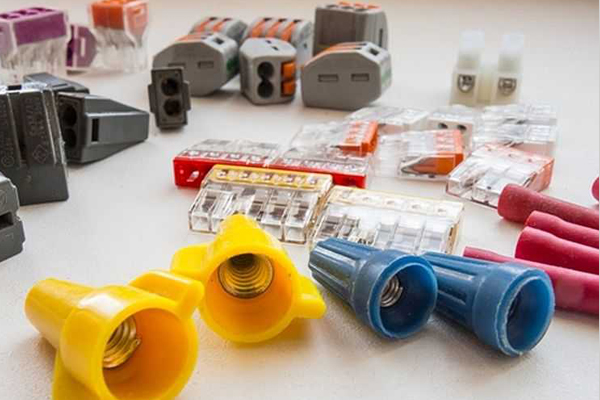

Към простите начини, които най-често се използват в битови условия, се отнасят следните съединения:

• усукване;
• болтови;
• винтови;
• самозатягащи.

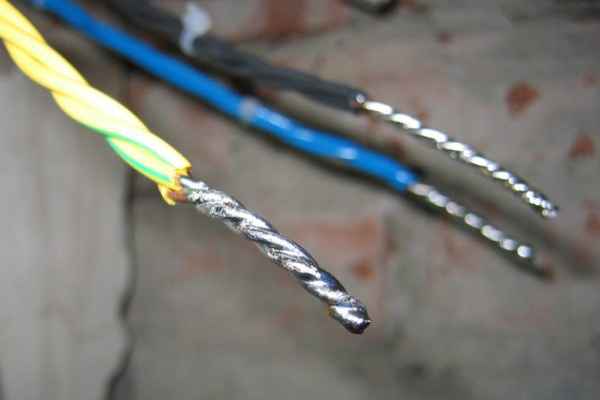

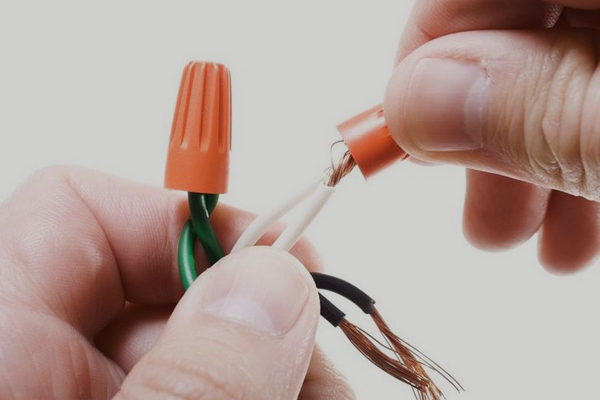

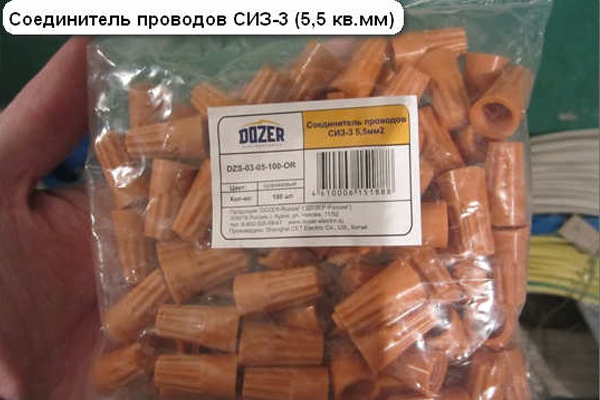

Има два варианта на усукване, които се правят в домашни условия. Първият — просто се усукват оголените до блясък жила и се навива отгоре изолационна лента или термоусадачна тръба. Вторият вариант — върху усукването се навива капачка СИЗ.

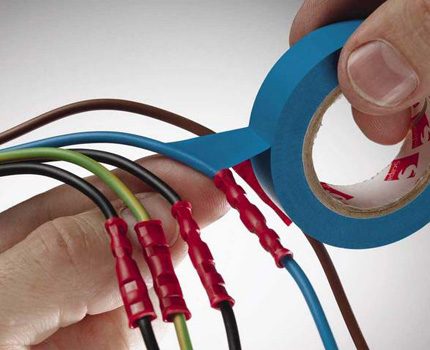

Използването на изолационна лента е изключително неудобно, особено в труднодостъпни места. По-добре е да купите термоусадачна тръба с подходящ диаметър. Още повече, че цената ѝ е напълно достъпна.

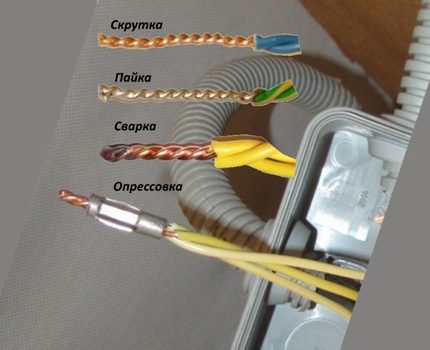

Първият вариант е остарял. Такива съединения са ненадеждни, те могат да се разпаднат и контактът изчезва. Във втория случай — на надеждността противостои високата цена за една капачка. Не си струва да купувате по-евтини изделия — те не издържат на включване на мощен нагревател в мрежата или на други електрически уреди.

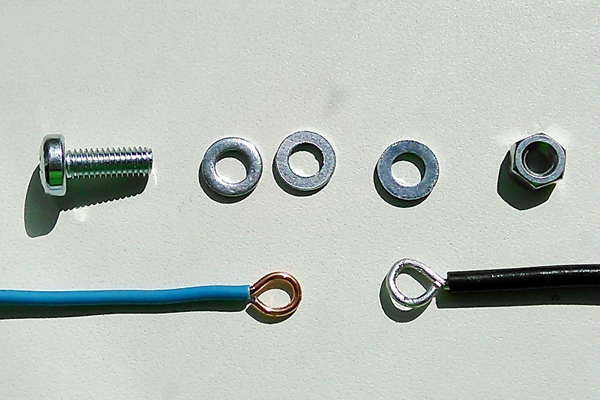

За болтово съединение трябва да подготвите болт, шайби с една повече от броя на свързваните проводници, и гайка. При създаване на контакта жилата се подготвят аналогично както преди заваряване или спояване. Едно условие — дължината на оголената жила трябва да стигне за 3-4 навивки около болта.

Първо се поставя шайба, след това се навива жилата на проводника, после отново шайба, отново жила на втория проводник, пак шайба и т.н. Когато жилата на всички проводници са навити, се поставя последната шайба и всичко това се фиксира с гайка. С ключ трябва добре да затегнете съединението, за да осигурите качествен контакт. Задължително полученият възел трябва да се изолира.

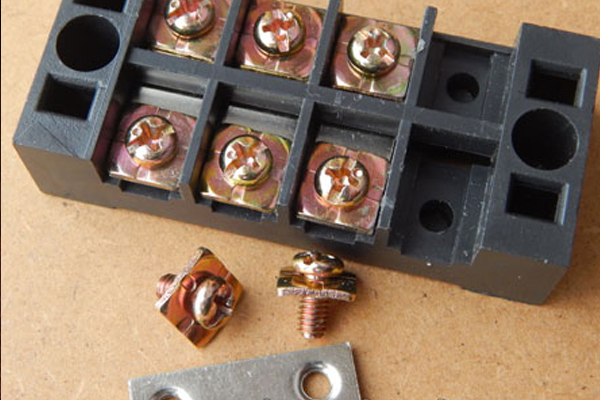

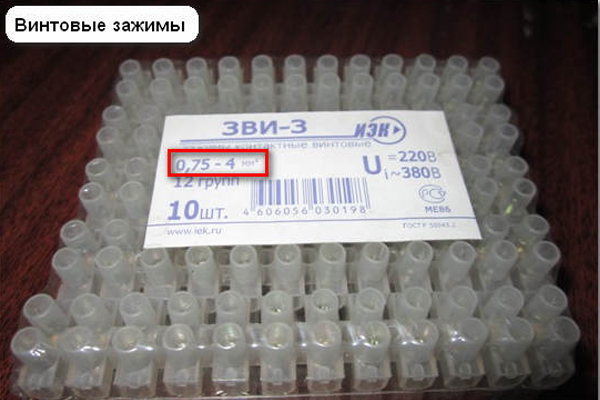

Още един прост и евтин начин са винтовите съединения. Те се изпълняват с помощта на клемни блокове. Освен това дължината на участъка, който трябва да се почисти от изолация до блясък, зависи от модела на устройството и сечението на проводника.

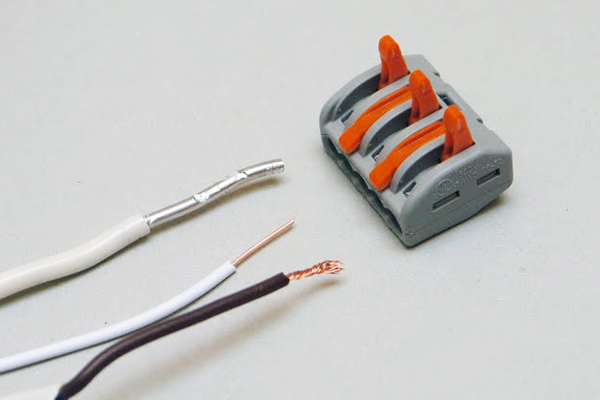

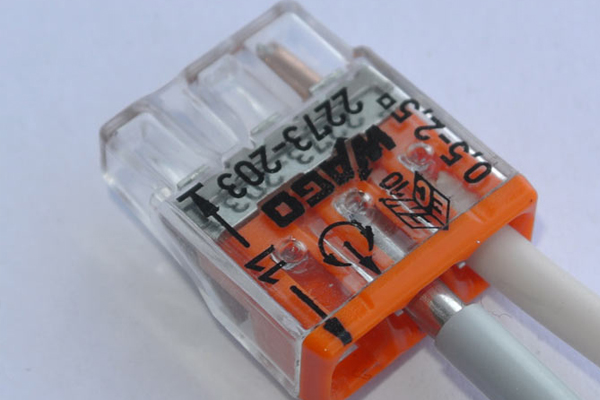

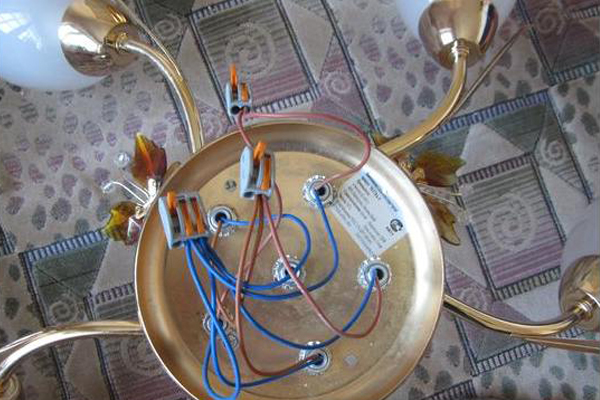

Най-простият вариант са самозатягащи устройства или клемници WAGO. Те създават надежден контакт и са лесни за използване. Друго тяхно предимство е възможността за многократна употреба. Да свали и постави отново WAGO може дори човек, много далеч от електромонтажа.

На кой вариант да се даде предпочитание?

За да изберете правилно начина за изпълнение на съединенията на проводниците, трябва да се вземат предвид особеностите на вашата ситуация, да се оценят обемите на бъдещите работи и вашите умения. Ако става въпрос за подмяна на полилей, то няма смисъл да се изучават тънкостите на заваряването и да се купува заваръчен апарат. Тук може да се похарчат пари за закупуване на оригинални немски клемници WAGO.

Когато предстои мащабен ремонт на апартамент или къща със замяна на окабеляването, то по-целесъобразно е тук да се използва методът на заваряване. Ако нямате умения за работа с това оборудване, то може да се тренирате да правите качествено опресоване и да създадете всички контакти самостоятелно.

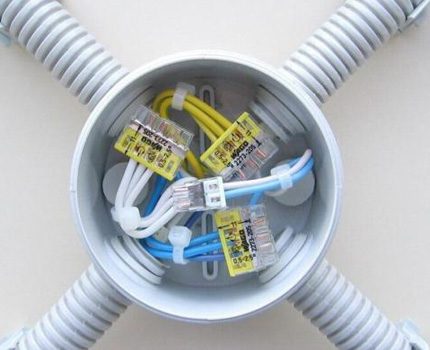

В разпределителните кутии често се използват винтови или самозатягащи клемници. Но тук има един нюанс – те периодично трябва да се достягат. Затова трябва да се разположат кутиите по такъв начин, че да се осигури лесен достъп до тях за извършване на ревизия.

Неразглобяемите скоби са за еднократна употреба. Ако трябва да се прекъсне съединението и да се създаде ново, ще се наложи да се отреже старият контактен възел.

Използването на обикновено усукване и, както преди, навиване на изолираща лента отгоре, е крайно опасно. Още повече че този вариант е забранен от електромонтажните правила.

Технически нюанси на основните видове свързване

Всеки от популярните видове създаване на контакти има своите особености. Така например с усукване могат да се съединяват само едножилни проводници от един материал.

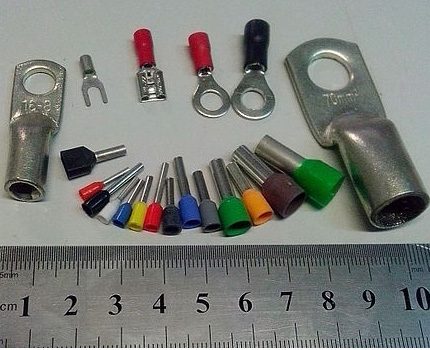

Ако предстои да се създаде контакт при многожилни проводници, то трябва да се използват специални накрайници — те сплескват снопчето от тънки жилки. След монтиране на накрайника, проводникът може да се свърже към клемен винт без притискаща планка.

За изпълнение на надеждно съединение, многожилните проводници трябва да бъдат сплескани със специален накрайник

Ако предстои да се изпълнят до десет съединения, желателно е да се изберат немски клемници Ваго. Те позволяват свързване на жилки на проводници с различно сечение и материал. За различни материали е по-добре да се избере Wago с антикорозионна паста.

Но тук трябва да се бъде изключително внимателно, за да не се купи китайско фалшиво копие.

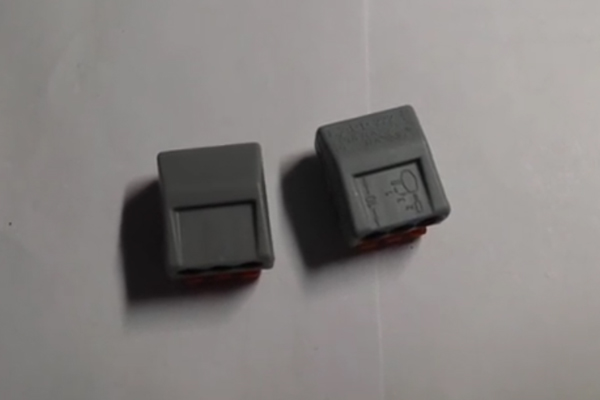

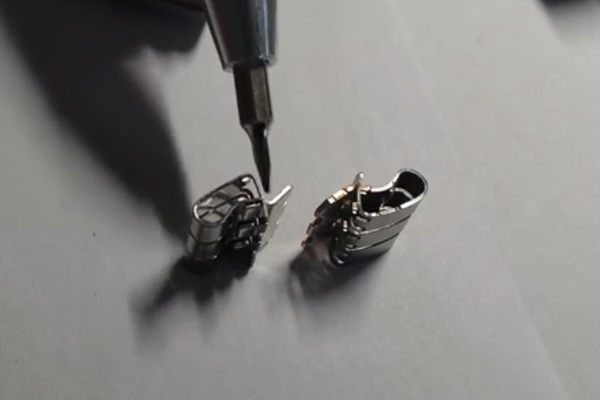

Основни разлики между оригиналните ВАГО и китайските:

• При китайското фалшиво копие контактната планка е 2 пъти по-тънка от оригинала. Опасно е на китайския клемник да се натоварва повече от 5 ампера;
• оригиналният механизъм не се магнити, а китайският се магнити;
• на задната стена на китайското фалшиво копие няма инструкции за употреба.

А и пластмасата на истинския самозатягащ се клемник е в пъти по-качествена. Затова той спокойно издържа натоварването, посочено на обратната страна.

Също така за създаване на контакт при проводници с различно сечение може да се използва запояване или заваряване. Такова съединение ще бъде здраво и дълготрайно. Разбира се, ако е изпълнено професионално.

Още един важен нюанс — винаги да се извършва изолация на контактите. Това е актуално за просто усукване, за запояване, кримпване и заваряване. А също и за създаване на контакт с помощта на болт.

Болтовото съединение се отнася към евтин, лесен за изпълнение и дълготраен вариант. И проводници с различно сечение и материал тук могат да създадат надежден контакт. Правда то заема доста място, ако се сравни с капачката СИЗ или клемниците Ваго.

Изводи и полезно видео по темата

За да се обтисне качествено гилзата при свързване на електропроводници, ще са необходими тренировка и специален инструмент – пресклещи. Подробният процес на обтискане е във видеото:

Дори най-скъпият клемник може да се окаже евтин фалшификат. Във видеото са демонстрирани основните отлики на оригинала Wago:

Във видеото е показан начинът на болтово свързване на меден и алуминиев проводник:

Свързването на проводници чрез заваряване може да се види във видеото:

В избора на начин на свързване на електропроводниците трябва да се ориентирате според целесъобразността на приложението му в конкретната ситуация. Ако се изисква пълно подменяне на окабеляването в къща/апартамент, а няма личен опит в извършването на електромонтажни работи, както и специален инструмент, най-добрият вариант е да поканите професионален електротехник. Такова решение ще ви позволи да не се притеснявате за безопасността на дома си.

Споделете своя опит в извършването на електрически свързвания. Не е изключено вашите съвети да бъдат полезни за посетителите на сайта. Пишете, моля, коментари, публикувайте снимки по темата, задавайте въпроси в разположения по-долу блок за двустранно общуване.
