Самозатягащи клеми: видове и област на приложение + препоръки за купувачите

Стремителното развитие на електротехниката се отбеляза с маса иновации, които засегнаха дори простите, но крайно необходими съединителни елементи – клеми. Сред съществуващото многообразие от такива приспособления, особено място заемат самозатягащите клеми, благодарение на които значително се опростява електромонтажът.

Всичко за новаторския вид съединители ще научите от представената от нас статия. Ние ще ви запознаем с асортимента, предлаган на начинаещия електротехник в настоящия момент. Ще разгледаме най-популярните конектори от този вид, които се ползват с голямо търсене.

Устройство на самозатягащите конектори

Техническите конструкции на самозатягащите клеми не се отличават с особени сложности, въпреки многообещаващото наименование.

Като правило, главният работен компонент на изделия от този вид е пружинният елемент. Именно благодарение на пружинното действие клемите получават самозатягащото си свойство.

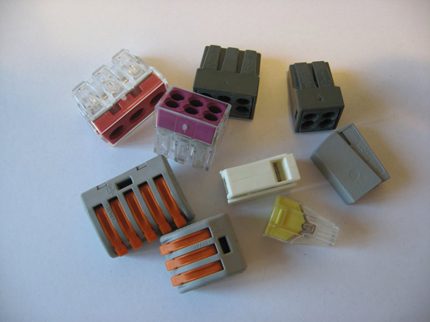

Асортиментът от самозатягащи клеми, представени на пазара, предоставя на потенциалните електромонтажници широки възможности за създаване на надеждни схеми на свързване.

Конструктивното изпълнение на клемата предполага концентрация на усилието в определена област, ограничена например от параметъра на напречното сечение на проводника. Затова на пазара се доставят самозатягащи конектори с различен форм-фактор, осигуряващи възможност за работа с различни електрически проводници.

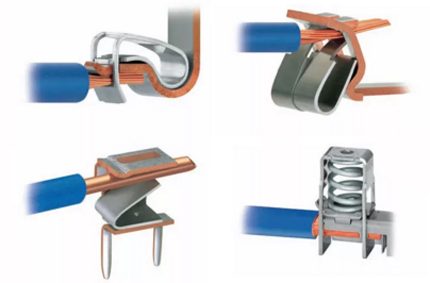

Затягащият елемент на клемата традиционно се изработва на основата на медна сплав, притежаваща достатъчно ниво на твърдост. Контактната област на затягащия елемент се обработва с калаено-оловно покритие.

Такъв подход към обработката гарантира надеждна защита от възможно проявление на корозия и осигурява дълготрайност на изделието.

Обработката на повърхностите на елементите на конструкцията на клемниците позволява да се запази дълготрайността на действието на механизма, свойствата на надеждния контакт, общата функционалност на устройството.

Ефектът на самозатягане се осигурява от пружина, изработена от здрава стомана. Пружината „подпира“ затягащия елемент с изчислено усилие, практически равно на усилието, което потребителят трябва да приложи към работния лост, преди да вкара проводника в канала.

Според техническите данни, самозатягащите се клеми са проектирани за работа с проводници с напречно сечение 0,08-95 mm при работни напрежения до 1000 волта. Параметрите на работния ток се допускат в диапазон 6-320A. Основната област на приложение е битова, но също така се произвеждат екземпляри за промишлено предназначение.

Разновидности на самозатягащи клеми

Всъщност съществуват два вида продукти от подобен тип:

1. Лостови.
2. Натискателни.

Първият вид представлява конструкция, в която се използват микро-лостове. Потенциалният потребител повдига или натиска такъв лост, след което вкарва края на проводника в гнездото. След отпускане на лоста, медната или алуминиевата жила се притиска здраво от подпружинена плоча.

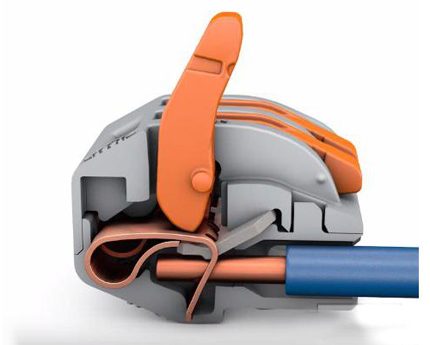

Една от разпространените конструкции на клемник със самозатягащо действие, където се използва спомагателен управляващ елемент – микро-лост. Действа просто: повдигането на лоста отваря клемата, а спускането я затваря, като затяга проводника.

Вторият вид обикновено изисква допълнително действие с отвертка или подобен инструмент. Острието на отвертката се вкарва в допълнителен канал, обикновено разположен над канала за въвеждане на проводника, и се прилага лек натиск. Докато държите отвертката в това положение, вкарвате края на проводника в отвора за въвеждане до упор.

Приблизително по същата схема работят самозатягащите се натискателни клемници, където не се изисква използване на отвертка. В този вариант краят на проводника просто се вкарва в прозореца за въвеждане с известен натиск до упор. Обикновено този вид клеми е предназначен за едножилни медни проводници.

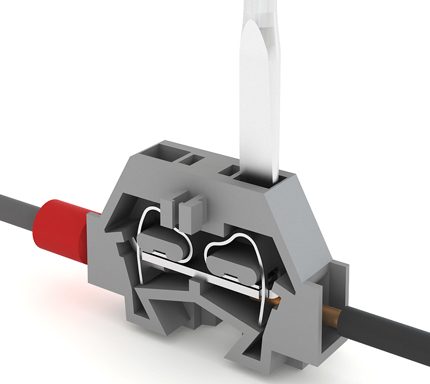

Конструктивно изпълнение на клемник със самозатягащо действие, където е необходимо използване на отвертка или подобен инструмент. За действие с инструмент на такива конструкции се прави специален канал.

Отбелязаните два вида се допълват от множество подвидове, до известна степен модернизирани клеми.

Ярък пример в това отношение демонстрира продукцията на известната немска фирма Wago. Конекторите ѝ се отличават с надеждност, простота и удобство при експлоатация. Не е изненадващо, че повечето електротехници избират именно тези клеми. Нека се запознаем по-отблизо с тях.

Особености при използването на различни клеми

Германският производител Wago предлага обширен ред клеми от самозатягащ тип, сред които, от гледна точка на подвидовете, се отличават следните:

• cage clamp – с плоска конфигурация;
• fit clamp – с врязана конфигурация;
• пластинково-пружинна конфигурация.

Продукцията на Wago за удобство при избор и по конфигурация на изпълнение е разделена на серии. Нека разгледаме какви съществуват серийни модификации на клеми от самозатягащ тип.

Подвид #1 – серия 222 за многожилен провод

Изделията от тази серия представляват конструкция от лостови тип. Обикновено тези клеми за електропроводи се боядисват в ярко оранжев цвят, което позволява бързо откриване на обекта на свързване в условията на масов електромонтаж.

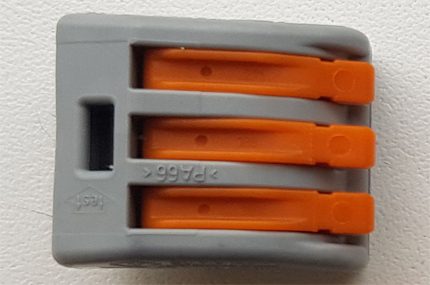

Продукт на германската фирма Wago, обозначен в каталога като серия 222. Изпълнение от лостови тип, удобно за приложение при монтаж на мрежи с относително ниска мощност

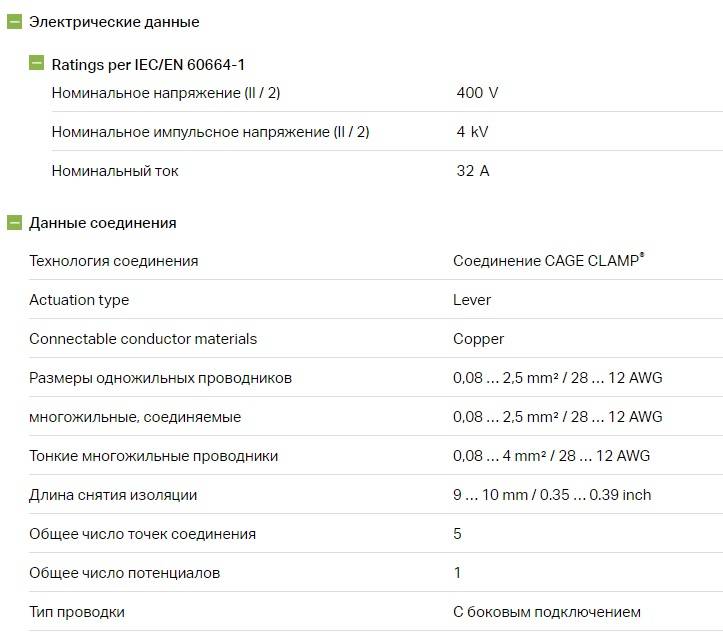

Въпреки конкретното предназначение, серия 222 се използва със същия успех за свързване на едножилни проводници. Изчислителното работно напрежение се ограничава до параметър 380 волта при максимално допустим ток 32А.

Клемниците от самозатягащ тип от серия 222 намират приложение за създаване на връзки вътре в разпределителни кутии. На битово ниво често се използват при монтаж на осветителни мрежи.

Подвид #2 – серия 243 за изпълнение «микро-зажим»

Предвид микро-изпълнението на тази серия продукти, изчислителното напрежение за свързване се допуска не по-високо от 100 волта при номинален ток 6А. Производителят е заявил приложение на този вид клеми за проводници само за едножилен провод. Поддържат се проводници както на медна, така и на алуминиева основа.

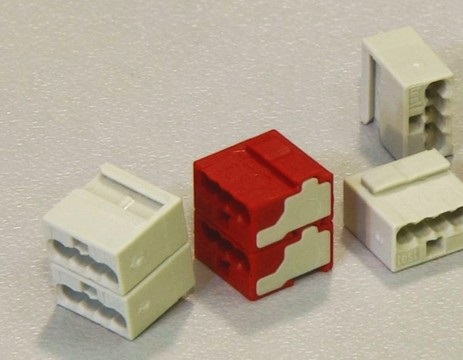

Конструктивно изпълнение на серия 243 – още един продукт от асортимента на германския производител. Компактният миниатюрен корпус позволява без труд да се използват клемниците в труднодостъпни места.

Това е един от подвидовете клемници от самозатягащ тип, където не е предвидено използване на помощни лостове.

Стандартното изпълнение на клемника от серия 243 е правоъгълен модул за разполагане на четири проводника вътре в четири контактни отвора. Изделията от тази серия обикновено са оцветени в тъмносиви тонове. Използват се при монтаж на системи за видеонаблюдение и при сглобяване на други системи и мрежи, където се изискват миниатюрни конектори.

Подвид #3 – серия 2273 за монтаж на осветление

2273 или Compact – това е вид самозатягащи специализирани клемници, т.е. предназначени за приложение при изграждане на схема на осветителна мрежа. Вярно е, че строги ограничения при това производителят не въвежда. Както показва документацията – допуска се работа с проводници с размер 0,5-2,5 мм² по сечение.

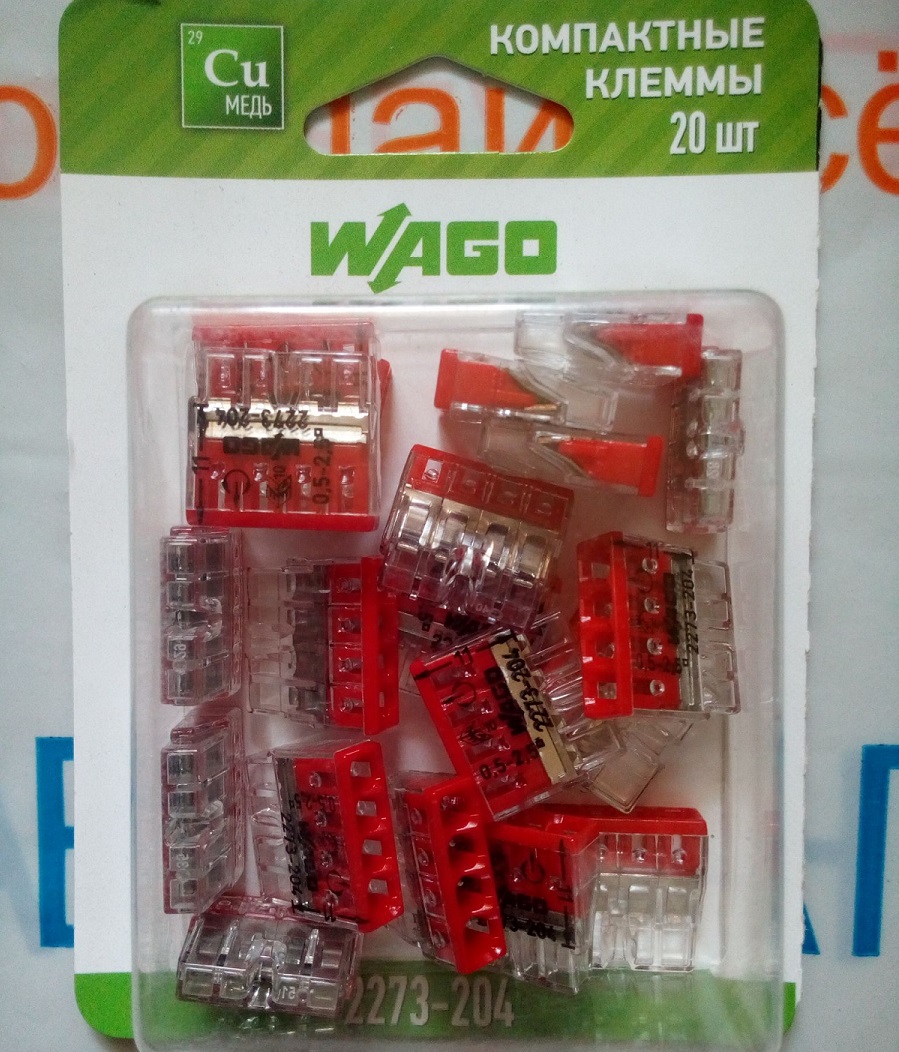

Конструктивен вариант на самозатягащ клемник, произвеждан от фирма Ваго като продукт от серия 2273. Този вид се отличава преди всичко с конкретно приложение, препоръчвано от производителя.

Особеност на тази серия – наличие на изделия, съдържащи вътре паста и не съдържащи. По правило специална токопроводяща паста се прилага при монтаж на алуминиеви проводници с цел създаване на оптимални условия срещу появата на оксиди на метали върху затегнатите проводници и самите клемници.

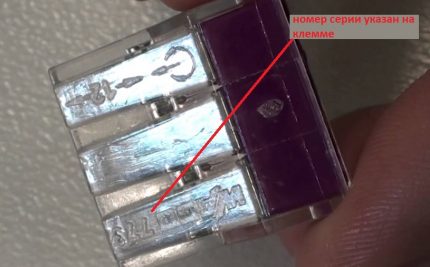

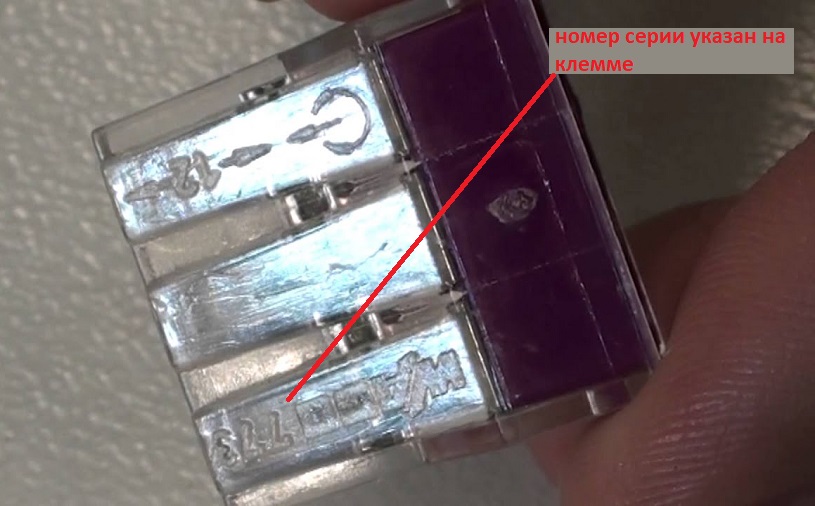

Подвид #4 – серия 773 за разпределителни кутии

Основното предназначение на тази серия клемници – работа с проводници на медна основа (едножилни/многожилни) от 3-ти клас на гъвкавост.

Допуска се вмъкване на жила с напречно сечение 1-6 мм² в зависимост от конфигурацията на конструкцията за конкретно сечение. Клемите се отнасят към разряда на виброустойчиви изделия. Работен ток 25-40А.

Изпълнението е практически аналогично на предишното, с изключение на техническа особеност. Особеността се състои в това, че тази конструкция е по-мощна и позволява работа с по-високо токово натоварване.

Корпусът на такива продукти на Ваго се прави от прозрачен изолационен материал, което позволява да се контролира дълбочината на вмъкване на жилото вътре в контактния паз. Също така на корпуса е предвиден „контролен“ контакт – точки, където е възможно свързване на сонди на измервателни уреди.

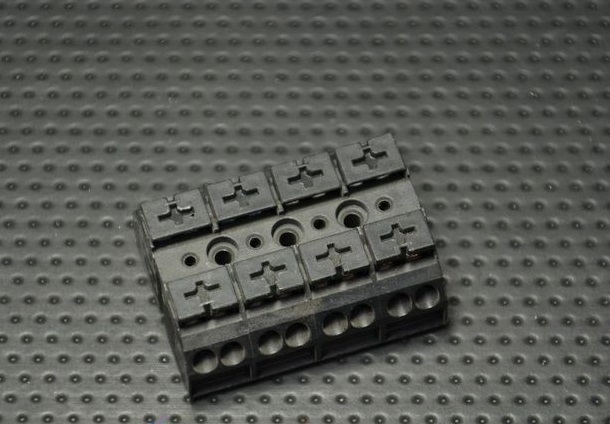

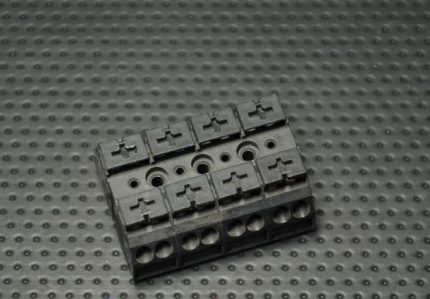

Подвид #5 – серия 862 с натискна лапка

Тази серия осигурява свързване на едножилни и многожилни проводници. При това на една клема се допуска включване на до 4 проводника от единия и другия тип, с диаметър не повече от 4 мм. Клемите от серия 862 допускат използване при напрежения до 500 волта.

Достатъчно е леко натискане на своеобразен елемент за управление на клемника – лапка, за да се вмъкне със същата лекота вътре в паза работния проводник. Отпускането на лапката-бутон съответно се съпровожда със затягане на проводника.

Уникалността на продукта – тук не се изисква използване на електрически инструмент при изпълнение на свързването. Конструкцията има специален бутон – лапка за фиксиране, благодарение на която лесно и просто се свързва/изключва проводникът ръчно или с отвертка.

Конструктивното изпълнение също се отличава с наличие на фиксиращо краче за закрепване на този конектор.

Правила за избор на самозатягащи клеми

Като основно правило на потенциалния купувач на клемници със самозатягащо действие би трябвало да се открои задължителната проверка на стоката за автентичност. На комерсиалния пазар съществува маса фалшива стока, маркирана с немска марка – за това предупреждава самият производител Ваго.

Цената на такива изделия е намалена, което естествено привлича купувача. Обаче подобна икономия може да се обърне в неприятности при експлоатация на събраните схеми.

Между другото, без излишни предупреждения трябва да е очевидно, че фалшивият продукт е значително намаляване на качеството. Как да изберете правилно съединители за проводници, без да се страхувате да получите фалшификат? По принцип всичко е доста просто. Просто трябва да проявите повече внимание, като избирате клеми със самозатягащо действие за монтаж.

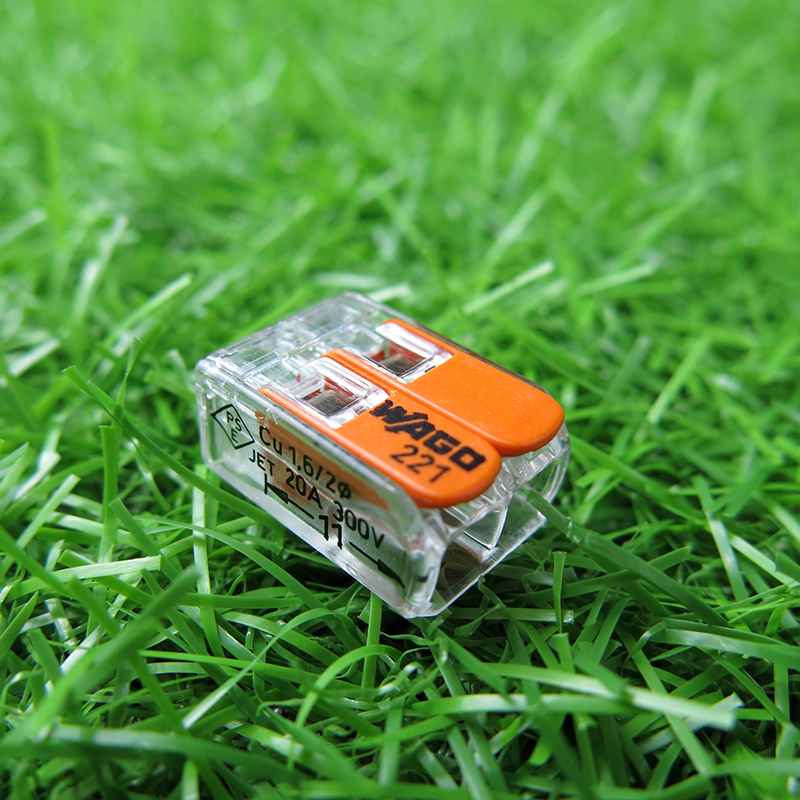

Оригиналният продукт традиционно има логото на Wago, нанесено с ясен шрифт, обикновено в горната или страничната част на корпуса. Също така отстрани се нанасят основните параметри – напрежение и ток.

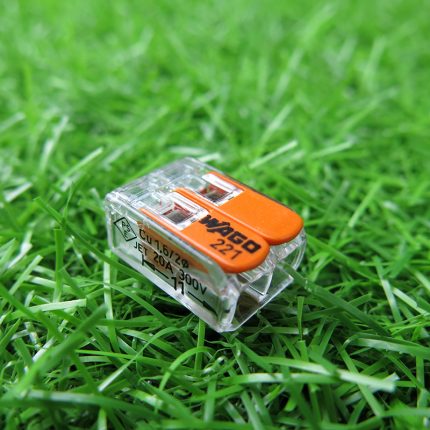

Така изглежда оригиналният продукт, произведен под марката Wago. Фалшивите клеми, като правило, не съдържат подобен печат, или го съдържат частично, нанесен с ниско качество.

Цветът на изолационния материал на оригиналните продукти се отличава с едноцветно ясно оцветяване. На задната/страничната част на клемата се намира мини-инструкция за свързване.

Ако се сравнят с китайските фалшиви продукти, клемите, като правило, нямат нищо от горепосочените разлики. Освен това фалшификатът веднага се отличава с размазано оцветяване на изолатора, често на няколко тона.

Разбира се, основните моменти при избора са чисто техническите параметри на клемите със самозатягащо действие. По-конкретно, работното напрежение и допустимият провеждан ток.

Ако монтираните вериги са предназначени за работни напрежения, надвишаващи възможностите на клемите, съответно приложението става нецелесъобразно и освен това – опасно.

За това с какъв цвят се маркират свързваните проводници, ще научите от следващата статия, с чието съдържание препоръчваме да се запознаете.

Изводи и полезно видео по темата

С видеоклипа по-долу се демонстрира сравнителен анализ на оригинални клеми с продукти, които са пълни фалшификати и са доста широко представени на пазара.

Разглежда се въпросът – как да различите оригинална самозатягаща клема от фалшификат:

Устройствата със самозатягащо действие, с помощта на които се организира електрическа връзка, са удобни и практични. Но при всички предимства на такива аксесоари, тяхното приложение е донякъде ограничено от технико-експлоатационните параметри.

Но развитието на подобни устройства активно продължава. Не e изненадващо, ако в близко време ще се появяват един вид универсални клеми за работа в различни условия.

Разкажете за това как сте ремонтирали или модернизирали електрическата мрежа, използвайки затягащи съединители. Споделете технологичните нюанси, които начинаещите електротехници трябва да използват. Оставяйте, моля, коментари в разположения по-долу блок, публикувайте снимки и задавайте въпроси по темата на статията.
