Клеми Wago: разновидности и техните характеристики + тънкости на свързване на проводници с клеми Wago

Усукването на проводниците се счита за остарял, неотговарящ на новите изисквания за електробезопасност начин на свързване, появането и заваряването са трудоемки, а за кримпване е необходим специален инструмент.

Най-лесно е да свързвате проводници, използвайки клемници Wago – специални устройства, които бързо и лесно осигуряват надежден контакт, а ако е необходимо, и фиксация на нужното място.

Нека заедно разберем разновидностите на клемниците и начините за техния монтаж.

Особености на прилагане и предимства на WAGO

Наименованието «Ваго» отдавна стана нарицателно: практически всички пружинни, самозатягащи се или лостови съединители за проводници се наричат точно така.

Всъщност това е име на марка, която произвежда в широк асортимент различни монтажни изделия за комутация на едножилни и многожилни проводници.

Малки по размер пластмасови изделия се различават по конструкция. В зависимост от наличието вътре на корпуса на контакти, пробивни елементи или паста, те могат да служат за свързване на 2 и повече проводници, изработени от еднакви или различни материали.

Удобните приспособления могат да бъдат полезни на всеки етап от електромонтажните работи.

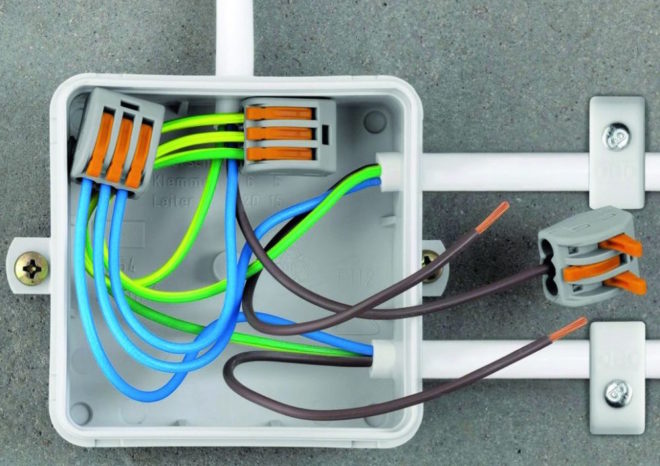

Затова още при съставянето на проекта и изчисленията за сметката трябва да уточните приблизителното количество на свързващите елементи, необходими за комутация на проводниците в електротабла, разпределителни кутии, електромонтажни устройства.

Варианти за използване на клемите:

По същността си, клеморедите могат да се прилагат навсякъде, където се изисква бърза и надеждна връзка. Но трябва да се внимава и да не се монтират несменяеми изделия там, където се предполага последващо разделяне, и обратно.

Много монтажници отдавна преминаха към оптимизиране на работата – и наистина, получиха от това само плюсове:

• инсталирането на електропроводката протича по-бързо;
• за монтаж не са необходими допълнителни инструменти или умения;
• клеморедите винаги са на свободна продажба;
• съществяват множество разновидности за всички видове електромонтажни работи, не е необходимо да се търсят заместники;
• осигурява се надежден, изолиран, защитен контакт;
• спазват се нормите за безопасност.

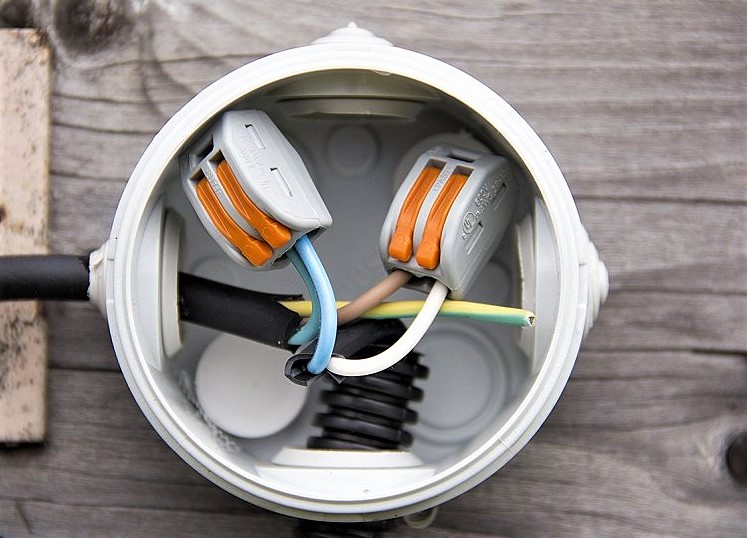

Но има и минуси. Основният е високата цена на изделията. Ако трябва да се замени разклонител в една разпределителна кутия, материалните загуби са слабо осезаеми, но когато е необходимо да се смени проводката в цялата къща, закупуването на съединители може да излезе в порядъчна сума.

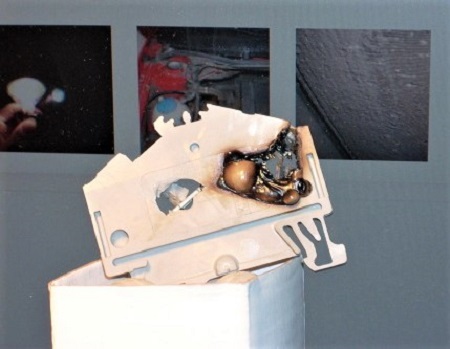

Втори минус е възможността за запалване или топене на изделята. Трябва да се разбере, че оригиналната продукиия на марката Ваго не може да се залали, ако не са нарушени изискванията за монтаж

Резултат от неправилно използване. Преди монтажа на клемите трябва задължително да се изучат характеристиките и да се установи за каква токова мощност са предназначени. Вероятност за пожар възниква само при нарушаване на нормите.

Втора причина за залалванията – използване на неоригинална продукиия. На Алиекспрес се продават безброй множества евтини електромонтажни изделия от китайско продукитво. Те само внъшно приличат на клеми Ваго, въшност това са евтини имитакии.

Ясно е, че са изработеени от ненадеждни, топими, чупливи, а вероятно и опасни матеиали.

Отличителни черти на оригиналните изделия Ваго:

• характерен нюанс на флаговете (лостовете) или корпуса;
• маркировка на задната страна;
• схема и маркировки за оголване на проводници на корпуса;
• контактните пластини вътре в корпуса са дебели;
• металните части не се магнетизират.

Съответно, евтините аналози се отличават по нюанс, понякога и по характерна миризма. Нямат пълноценна маркировка и етикети, а вътрешните пластини са много тънки и се магнетизират.

Обзор на популярните видове клемници

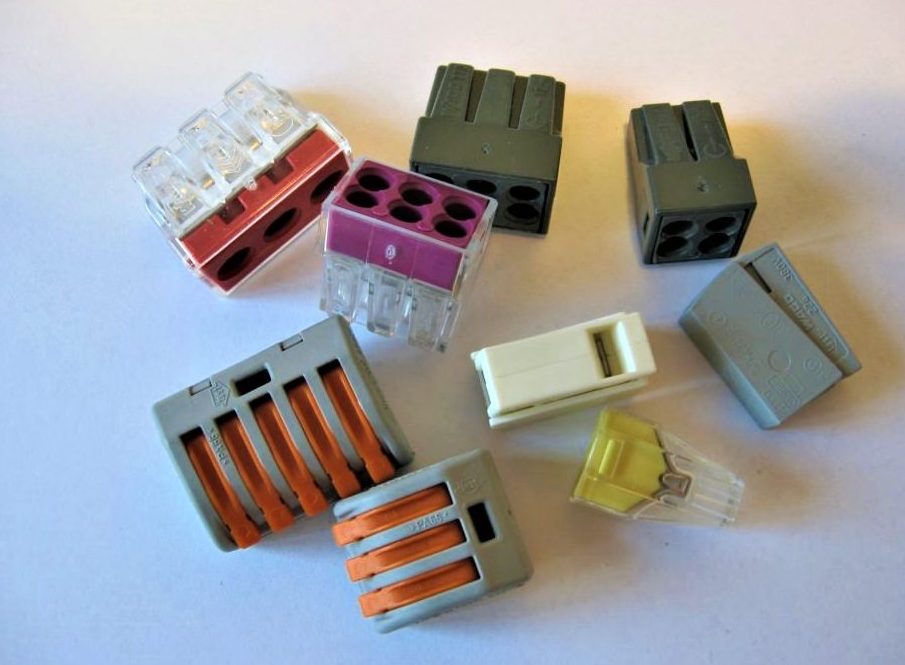

Съществуват няколко класификации на клемите Ваго. Те могат да се групират по размер, предназначение, начин и място на приложение. Но най-удобното разделение на категории се счита комбинираната класификация, в която се отчитат и функционалните възможности, и мястото на монтаж.

Нека разгледаме основните групи клемореди, използвани за електропреносната мрежа. Клемореди с дросел, кондензатор, както и за трансформатори и печатни плати няма да разглеждаме поради рядкото им приложение в битови условия.

Категория #1 – за осветително оборудване

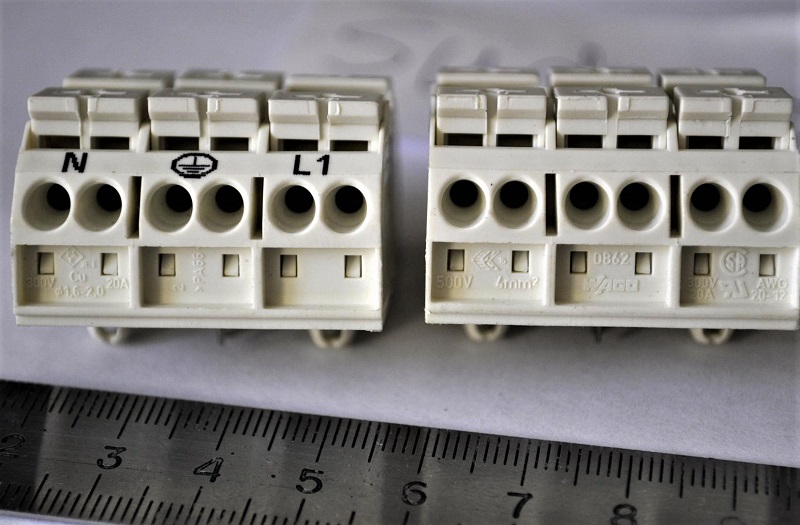

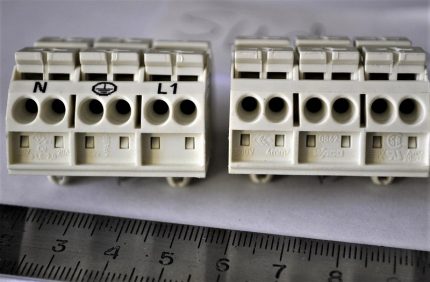

В категорията влизат няколко разновидности изделия, предназначени за свързване на точкови осветители, стенни лампи, полилеи и друго осветително оборудване.

Видове:

• Серии 294 и 294 Linect® служат за комутация на тънкожилни, едножилни, многожилни проводници без предварителна подготовка. С помощта на специална пластина може да се извършва разтоварване на напрежението. Максимален ток – 24 А.
• Серия 272 за проводници с напречно сечение 2,5 mm² се дели на изолирани и компактни клеми.
• Серия 293 се отличава с това, че има директен заземителен контакт и монтажно краче на закопчалка.

Предимството на категорията е разработката Push-in CAGE CLAMP, благодарение на която преди монтажа не е необходимо да се нахлузват накрайници на проводниците или да се уплътняват.

Опционално контактът за заземяване PE може да се инсталира директно под мястото на свързване на проводниците, така че металният корпус да може да бъде интегриран в защитната система.

На една от страните е разположен отвор за възможност за свързване на трети контакт с напречно сечение 0,5-0,75 mm².

Категория #2 – за електромонтажни работи

Това е най-голямата и най-търсената група, тъй като универсалните устройства, представени в нея, могат да бъдат полезни на всеки етап от изграждането на електрическата мрежа.

Основният принцип на свързване на проводниците се състои в отказ от винтови контакти и използване на пружинни затягащи механизми.

Видове:

• Серия 224 – специално разработено устройство за свързване на едножилен проводник с тънък многожилен проводник.
• Серия 243 – за обслужване на нисковолтови системи, в които се използват едножилни проводници с малко напречно сечение – 0,6-0,8 mm.

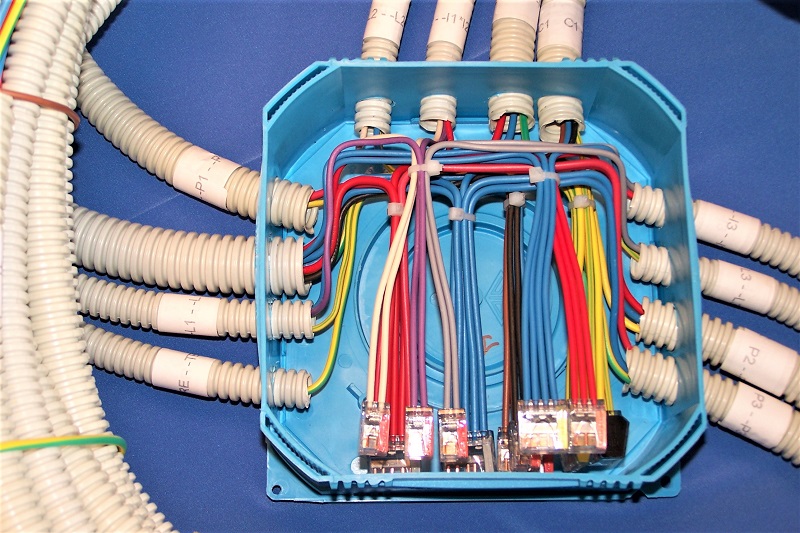

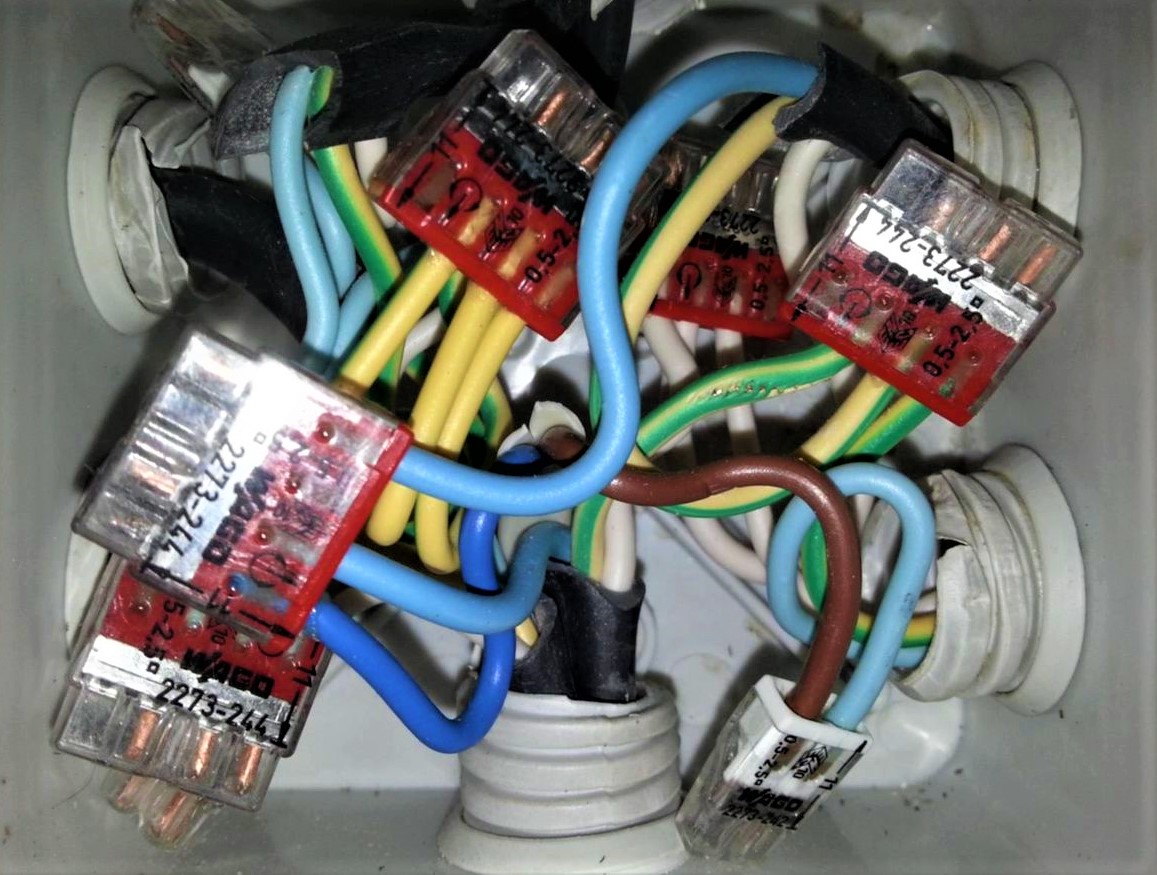

• Серия 2273 – компактни, но мощни устройства за спестяване на място в разпределителни кутии.
• Серии 273/773 – за едножилни проводници с напречно сечение 2,5 mm² и 4 mm². Признати са за най-продавани в света.
• Серия 222 – универсални устройства за всички типове проводници, които издържат дори на мощни токове.
• Серия 221 – усъвършенстван вариант на серия 222 с прозрачен компактен корпус.

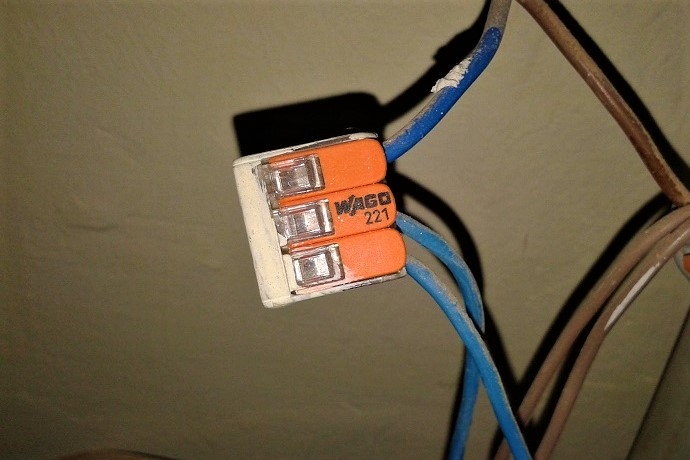

С особена популярност в Русия се ползват изделията от серия 221. Благодарение на намалените размери те често се използват в условия на ограничено пространство, например, когато в малка разпределителна кутия трябва да се поберат множество съединения.

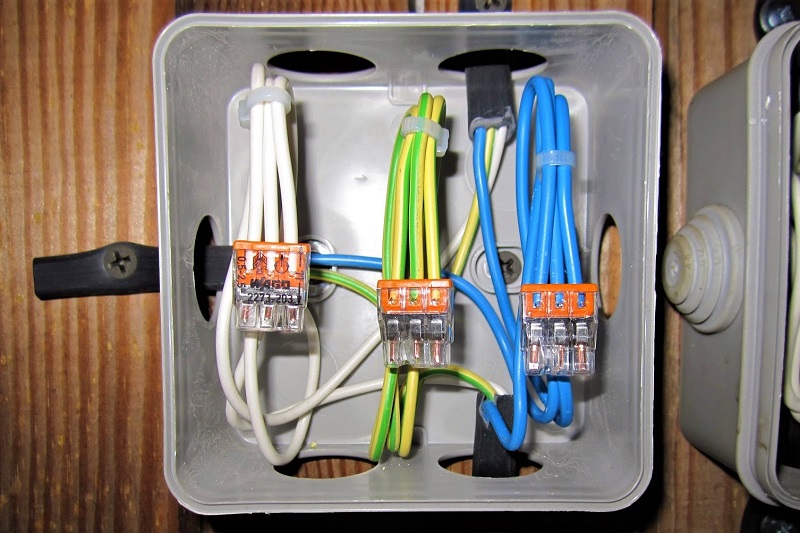

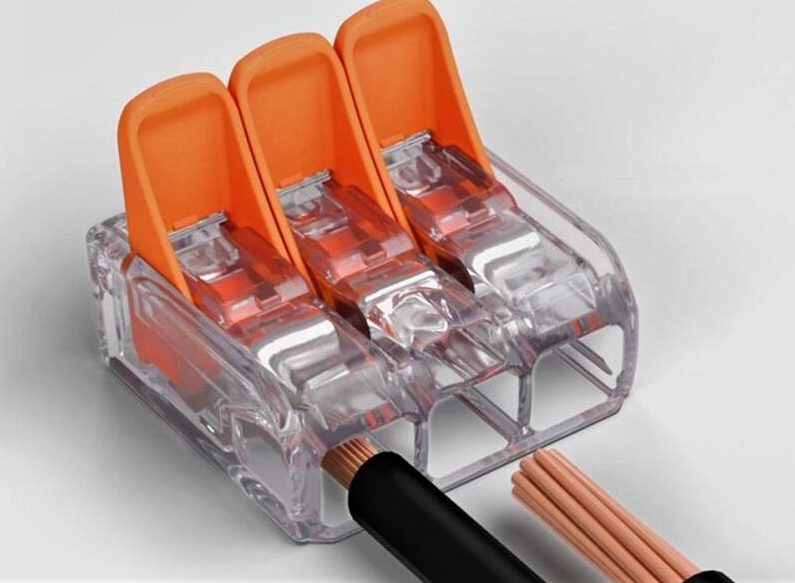

Прозрачният корпус дава възможност внимателно да се разгледат резултатите от монтажа: на каква дължина са вмъкнати жилата и колко правилно са оголени.

Монтирането на клемите е лесно благодарение на добре обмислената конструкция: поради вдлъбнатините отстрани конекторите не се изплъзват от ръцете, а лостът не изисква големи усилия за манипулации.

Към коя точно серия принадлежи клемникът, може да се определи по маркировката на корпуса. По нея се разбира, че това е оригинално изделие, а не фалшификат.

Вътре в пластмасовия корпус се намират калаени пръти, защитени от газове. Въпреки видимата крехкост, клемите издържат на големи натоварвания. Те са способни да предават ток до 32 А и 450 V при максимална температура +105 °C.

Универсалните клеми от серия 222 са не по-малко популярни благодарение на простото устройство и умерената цена. Тяхната многофункционалност се обяснява с възможността за комутация на проводници с напречно сечение 0,08–4 mm².

Удобните лостови устройства се използват при монтаж на телефони, щори, помпи, инсталиране на осветително, аудио- и видеооборудване. Не са необходими никакви инструменти.

Предимството на серията е възможността да се осъществява мостово съединение между два различни по напречно сечение и тип проводника, например, едножилни и тънки многожилни.

Категория #3 – за монтаж на основа

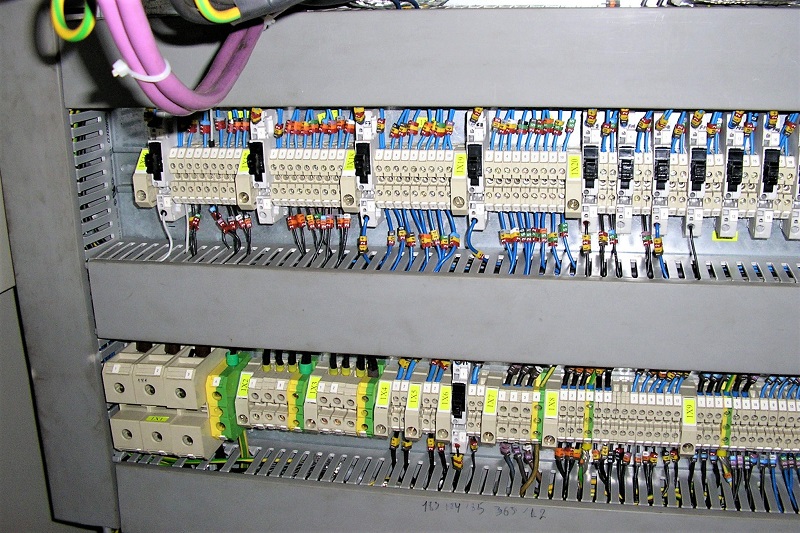

Фиксиращите клемни колодки и модулни блокове не се разполагат свободно и не „висят“ без опора. Те се монтират върху равнина – монтажна основа.

Видове:

• Серия 862 – корпусни колодки са предназначени за свързване на до 4 проводника, позволяват комутиране на обхванати, уплътнени с ултразвук и неподготвени жила.

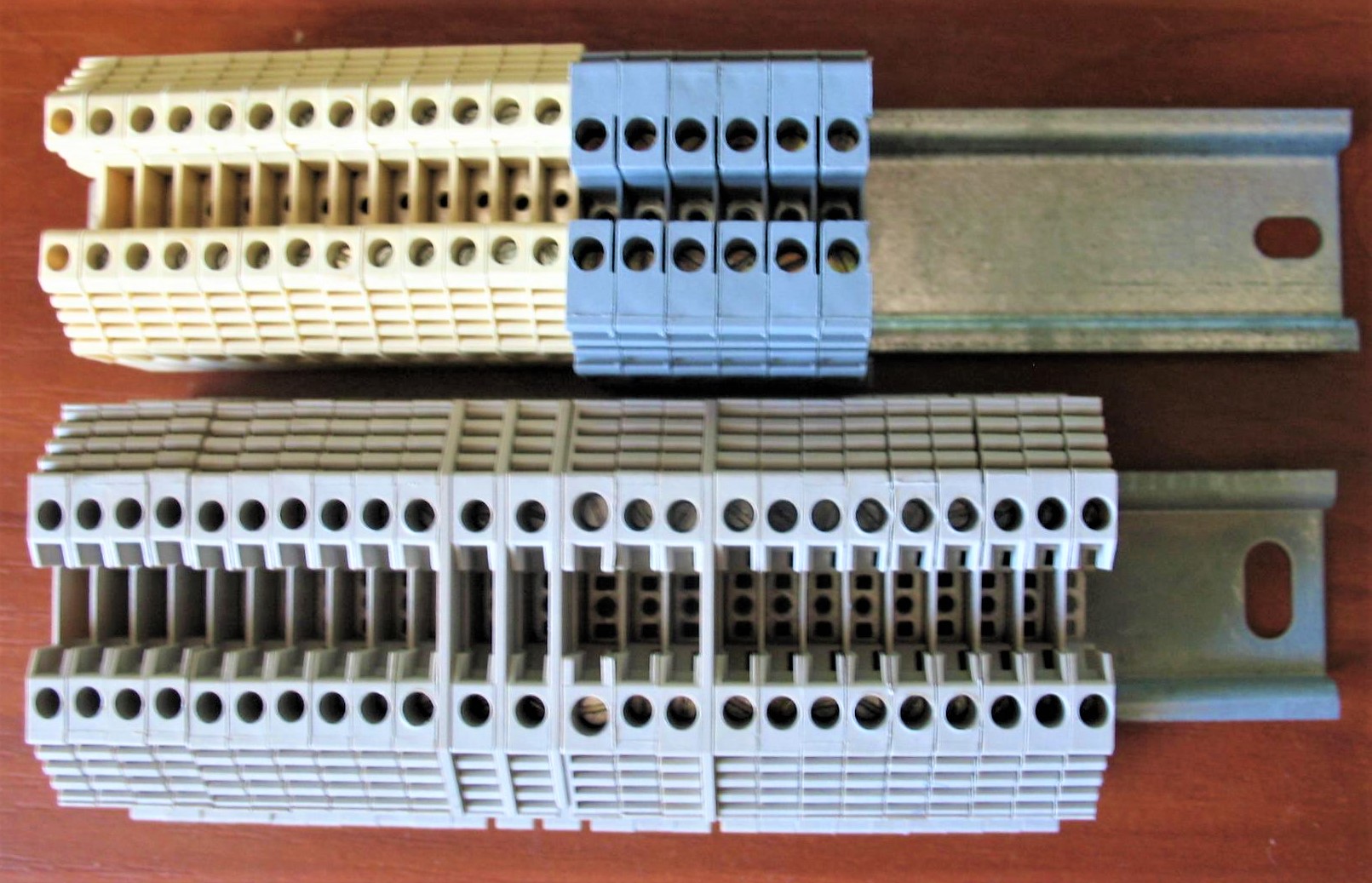

• Серии 260–262 служат за страничен, а 264 – за фронтален монтаж. Това са модулни клеми и колодки за монтаж на DIN‑рейка.
• Серия 869 се използва за клеми до 4 mm². Те се фиксират от лицевата страна, оборудвани са с опорни крачета или крепежни фланци.

Какво точно да се избере – клеми или колодки – зависи от обема на работата, броя на проводниците и задачите на електромонтажа.

Всички изделия от изброените серии имат специални крепежни елементи за DIN‑рейка, отвори за монтаж на проводници и скоби, осигуряващи надеждно съединение.

Освен това всички колодки имат специални отвори – измервателни точки за тестване след монтажа. Конструкцията е устроена така, че лесно да се залепи маркировъчна лента и да се обозначи предназначението на всеки модул.

Препоръки за монтаж на Ваго

Не е нужно специално да се учи как да се използват клемниците Ваго, процесът на инсталация става бързо и лесно. Много по-важно е да не се сгреши в избора и да се проследи дали изделията отговарят на параметрите на електрическите контури.

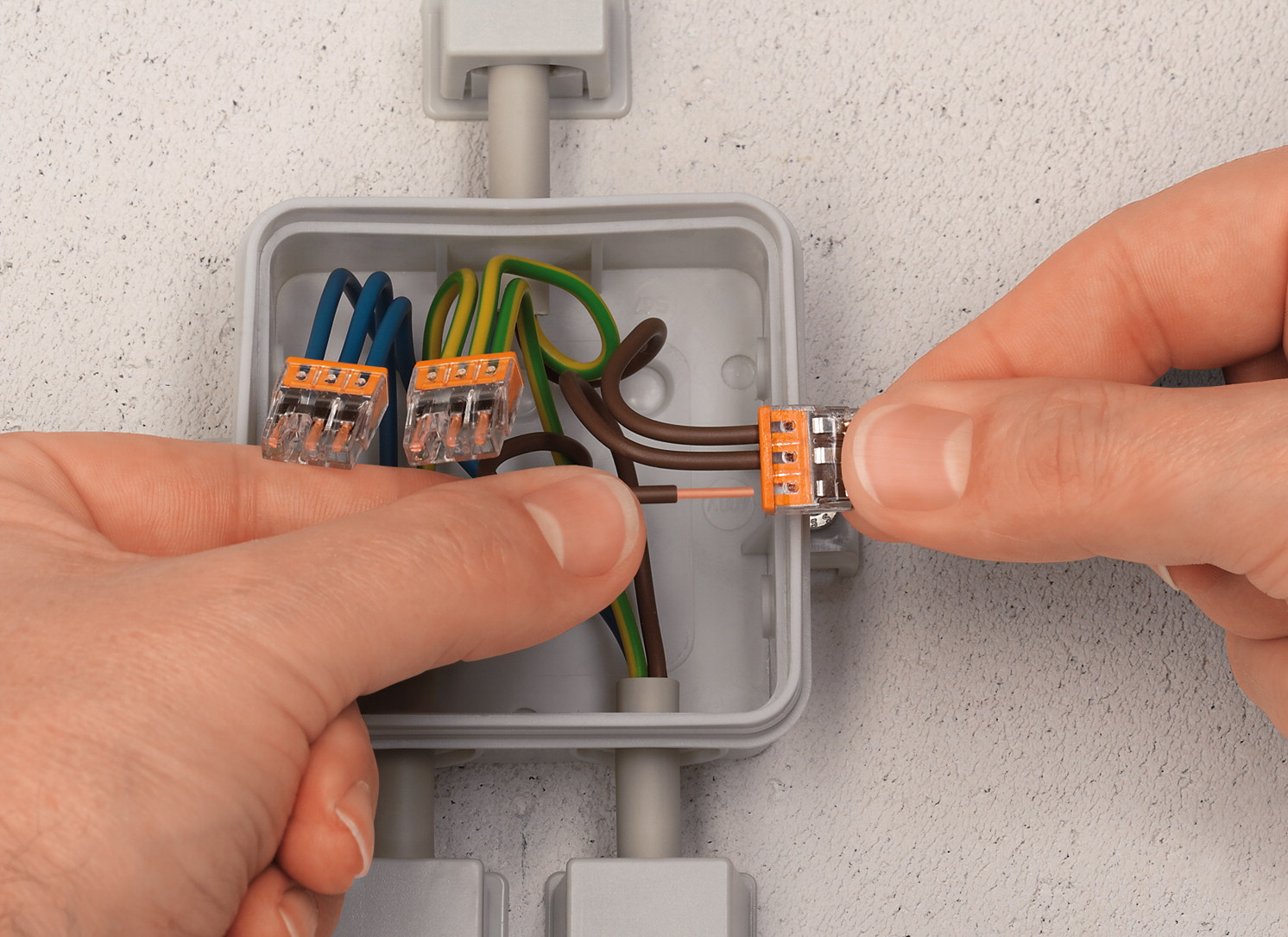

Нека разгледаме комутацията на проводници на примера на прозрачни съединителни клеми от серия 773 за 3 проводника:

1. Почистваме края на проводника приблизително на 12 mm – премахваме изолацията.
2. Вкарваме проводника в гнездото, движим до упор. В идеалния случай краят на жилото без изолация трябва изцяло да се побере в корпуса.
3. Проверяваме надеждността на закрепването, като леко дръпнем проводника в обратната посока.

Препоръчваме Ви също да прочетете друг наш материал, в който разказахме как да изберете стрипер за оголване на проводници. Повече информация – отидет на линка.

Прозрачната пластмаса дава възмоност да се уверите дали правилно е монтирана жилата.

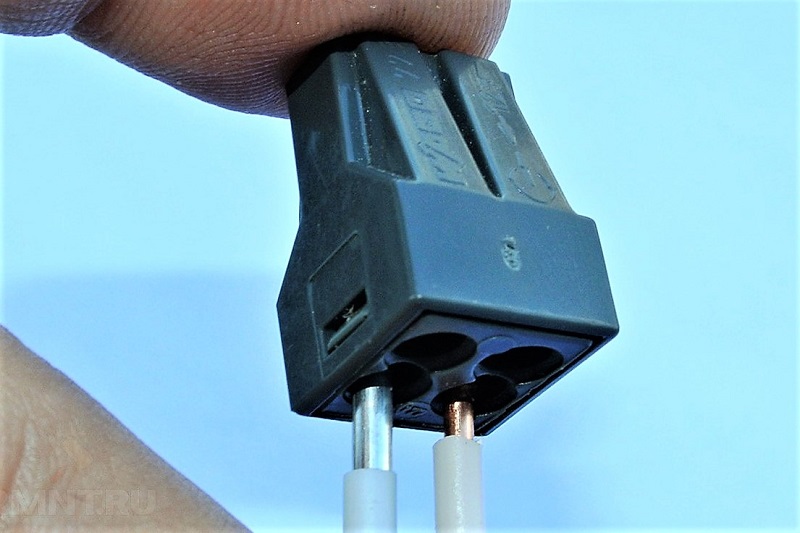

Вътрешната кухина на корпуса е запълнена със специална паса. Това е особено ценно, ако вмесо медни проводници се използват алуминиеви. Пасата ги предпазва от образуване на оксиден филм.

От задната страна на Wago за свързване на електрически проводници се намира специален отвор за тесване. Благодарение на него, без да отваряте корпуса, ожете с омощ на индикаторна отвертка да определите техническите парамри на веригата.

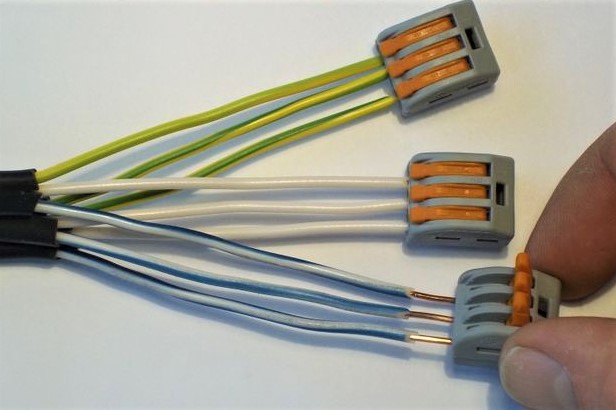

При монтажа на снемаеми клеми, чиято консрукция включва лостче, е необходимо да извършите няколко допълнителни дествия:

• свалме изолацията;
• повдигаме „езичето“ нагоре;
• вкарваме проводника в отвора, придвижваме до упор;
• връщаме лостчето на мястото му;
• визуално или като леко издърпаме, проверяваме надеждността.

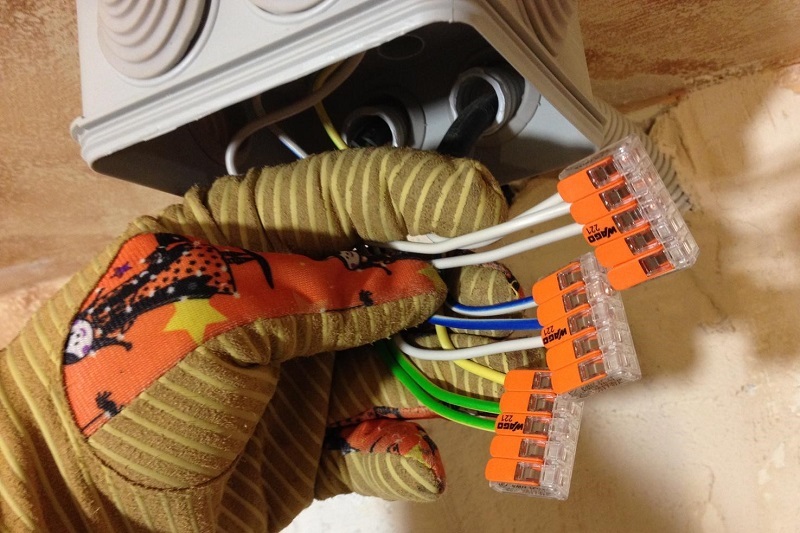

Клемите от серия 221 са най-удобни при монтаж: широките лостчета се повдигат и пускат лесно с леко натискане на пръстите.

Обикновено върху корпусите на клемниците са нанесени специални маркировки, които помагат за оголването на жиците.

За да протича бързо и без задръжки процесът на свързване на проводниците, трябва да запомните няколко прости правила:

Задължително проучете паспортните данни на клемите, там винаги е посочен диапазонът на сеченията на проводниците, максималното напрежение, количеството на жиците. Също задължително трябва да се запознаете с маркировката на електрическите проводници по цвят.

Задължително изчислете общата натоварване на всички линии, които са свързани от клемата. За да не превишите номиналния ток на изделието, желателно е да го подберете с малък запас.

Изводи и полезно видео по темата

Монтаж на клеми от серия 2273:

Инструкция за серия 222:

Електромонтажната продукция Wago е известна по целия свят и не се нуждае от допълнителна реклама.

Много електротехници вече са се отказали от други начини на свързване на проводници и отдавна използват само самозатягащи се клеми или лостови блокове на известния производител. Това лесно се обяснява: Wago се инсталира по-лесно и по-бързо, а ефективността на комуникациите е по-висока.

А на Вас ли се е налагало да използвате клеми Wago? Споделете, моля, впечатленията си от тях. Оставете коментарите си в блока по-долу. Там можете да зададете и въпроси по темата на статията, а ние ще се постараем да отговорим своевременно.
