Оголване на проводници от изолация: начини и специфика на отстраняване на изолацията от кабели и проводници

Защитен слой има на всички проводници и кабели. Нарича се изолация, тя отделя проводниците от повърхностите, с които те контактуват, както и един от друг.

Ако е необходимо да се извърши свързване или монтаж на оборудване, е нужно оголване на проводници от изолация на отделни участъци, за да се осигури добър контакт в контактните групи.

Как да извършим оголването, за да не повредим тоководещите жила, ще разгледаме в тази статия.

Нюанси на оголване на изолацията

Избирайки начин за премахване на изолационното покритие, е необходимо да се вземат предвид неговите особености. Изолацията бива единична пластмасова и многослойна. Като последната се използват смоли, тъкани, незапалими диелектрици.

Процедурата предвижда използване на остри инструменти. С тях може да се развали проводникът, да се повреди изолацията там, където не е необходимо, да се стесни напречното сечение. Неумело използвайки инструмента, не може да се избегнат травми.

Най-слабото място на ел.инсталацията е краят на кабела, почистен от изолация. Ако жилото стане по-малко здраво или се намали неговото сечение, ще се влошат неговите първоначални характеристики.

За да се сведат всички рискове до минимум, са разработени специални инструменти, методики на работа с тях.

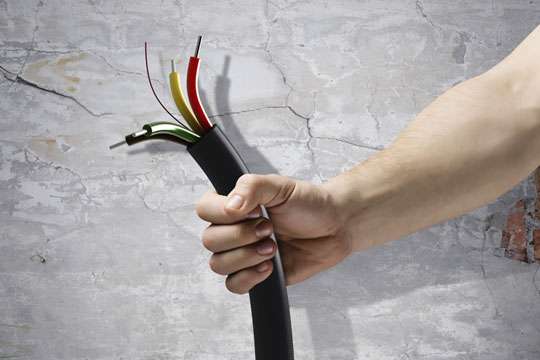

Разлика между провод и кабел

Когато описват електрическата инсталация, често използват определението «провод» или «кабел», като проводник на ток. На непосветен в тънкостите на електротехниката човек, може да му се стори, че това е едно изделие. Всъщност, те се различават.

Провод в традиционно разбиране — това е шнур с малко сечение. Такъв проводник бива едножилен или многожилен. Изолация при него може да няма изобщо, а ако има, то тя е лека под формата на тръбичка. Да се свали тя изобщо не е сложно.

Кабелът се състои от определен брой токоносители. Те са свързани в едно цяло, но не се допират един до друг и са обвити в обвивка от специален материал.

При провод с една жила напречното сечение се определя от една жила, при многожилен — площта на напречното сечение се формира от сумата от сеченията на всички жили. За да се подобрят експлоатационните свойства на кабела, в средата се вмъква капронова нишка.

С всеки проводник трябва да се работи внимателно, особено с алуминиеви жили. В сравнение с медните, те са по-крехки. Огъващите натоварвания намаляват и без това малкия запас на якост на алуминиевите жили.

Някои характеристики за сравнение:

• плътност на алуминия — 2,7, на медта — 8,9 т/м³;
• многожилно изпълнение за алуминий е изключено, за мед — възможно;
• специфично съпротивление на алуминия 0,0294, на медта — 0,0175 Ом·мм²/м.

Повредите при оголване на алуминиевите жили допълнително намаляват техните характеристики.

По-подробно за видовете кабели и проводници можете да прочетете в този материал.

Разновидности на изолационни материали

Различаваме единична и двойна изолация.

Най-добрият вариант са кабелите, оборудвани с двойна изолация. Ако пък се планира да се постави проводник в канали, е допустимо използването на единична изолация.

За нейното производство се използват различни изолационни материали:

1. Пластмаси на основата на органични съединения. В основата си това са термопластични пластмаси, които при нагряване омекват. При горене тези пластмаси отделят в околната среда различни токсини.
2. Термореактивни пластмаси. Те при нагряване стават по-твърди. Изолацията от тях се използва само в особени случаи, когато изискванията към нея са повишени.
3. Натурален или изкуствен каучук от различни видове. Той се втвърдява при нагряване и поддържа горенето.
4. Изолация на основата на плат. Издържа на доста висока степен на нагряване (максимум 400°) със запазване на изолационните свойства.
5. Екранираща оплетка. Това не е изолация в пряк смисъл, тъй като оплетката не изпълнява роля на изолация, но е защита от механични повреди.
6. Бронираща оплетка. Също служи за защита от повреди.

Изборът на инструменти за сваляне на изолацията зависи от това, от какъв материал е направена тя.

Как да оголваме проводниците правилно?

В този процес има някои нюанси, без да ги знаете, можете да допуснете грешки с необратими последици.

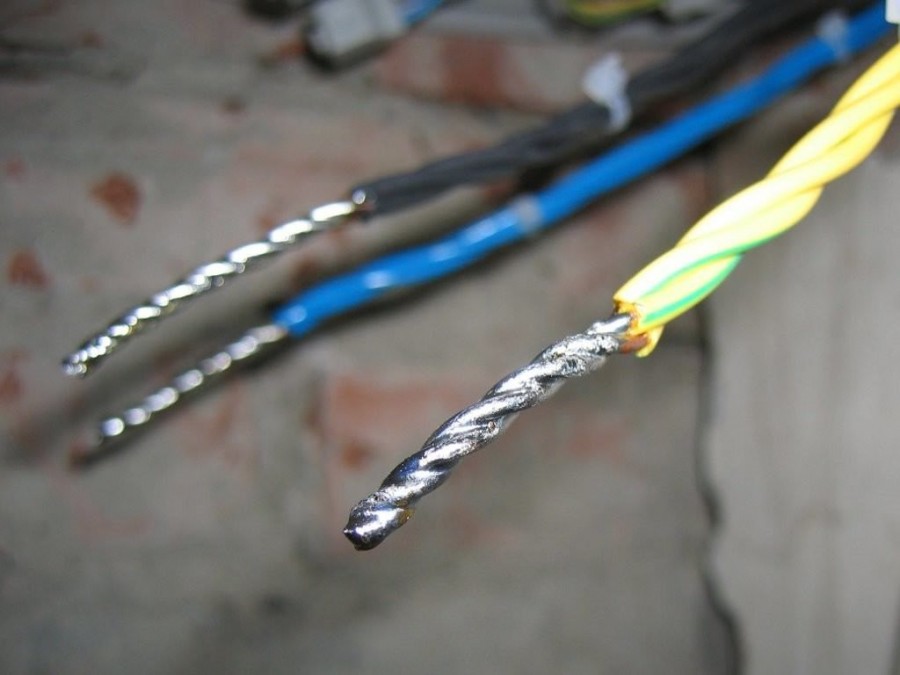

Оголеният участък не трябва да излиза извън границите на съединението. Ако се остави оголен проводник открит, човек може случайно да го докосне и да пострада от електрически удар.

Изолацията от жилата трябва да се отстранява от всички страни. Обирането на остатъците от изолация ще намали надеждността на закрепването.

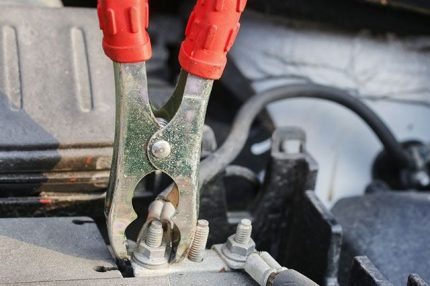

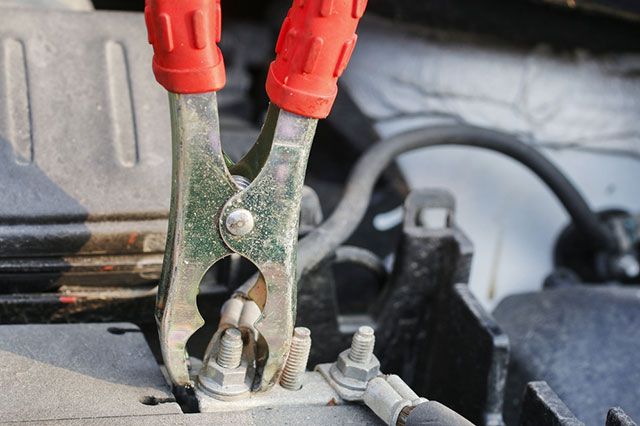

Когато е допусната грешка в окабеляването на превозното средство, под въздействие на вибрация, в резултат на разхлабване на закрепването, проводникът ще изпадне от връзката.

Неправилното оголване ще доведе до късо съединение и дори до запалване.

Популярни начини за сваляне на изолация

Практическите умения играят голяма роля в процеса на оголване на изолацията на проводниците. Основните трудности възникват при работа с тънки проводници, когато всяко движение е от значение. Оптималната сила на натиск се изработва само с практика.

Най-често се използват следните начини за премахване на изолацията:

• с помощта на нож;
• посредством странични резачки;
• под влияние на висока температура;
• чрез използване на стрипер.

Всеки от вариантите е предпочитан в конкретни обстоятелства.

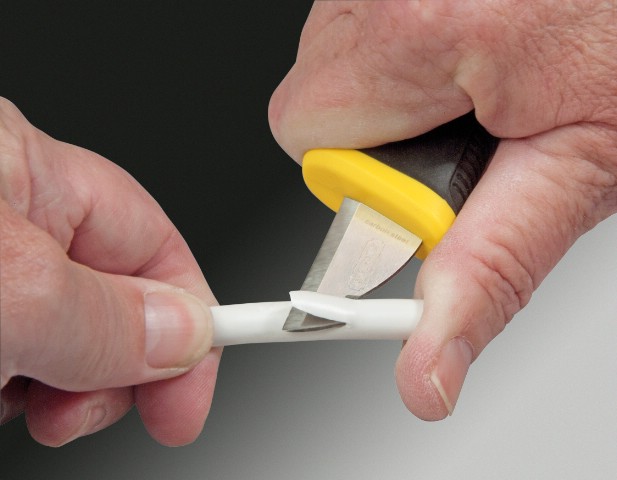

Вариант №1 – използване на нож за отрязване на изолация

В домашни условия най-често се използва нож. Важно е, използвайки този прост инструмент, правилно да се избере наклонът на острието. Най-голямата грешка е подрязването наоколо с държане на режещата част в перпендикулярно положение. В този случай е трудно да се избегне нарязване на жилото или нарушаване на вторичната изолация.

Ако при сваляне на оплетката от проводник с напречно сечение от 0,6 до 0,8 mm се повреди жилото, то дори при малко огъване то ще се счупи в тази точка

Правилното положение на ножа е, когато инструментът и оста на проводника са в една равнина. Първо се разрязва оплетката по дължина на проводника. След това се отделя изолацията, отвежда се настрани и окончателно се отрязва в основата.

По-добре е да се използва специален нож на електротехник с право или извито острие за премахване на твърда изолация от проводници. Основното е да няма назъбвания и неравности по него. Ако ножът е сгъваем, трябва да бъде оборудван с фиксатор, за да не се сгъва самопроизволно.

В доброто острие има двустранно заточване под малък ъгъл, вътрешно заобляне на режещия ръб. Някои варианти на монтьорски ножове имат специална конструкция на острието — то е късо и заоблено навътре, а на края има «пета». Тя ограничава дълбочината на рязане, което е важно при необходимост от сваляне на горния слой изолация без повреда на обвивката на отделните жила.

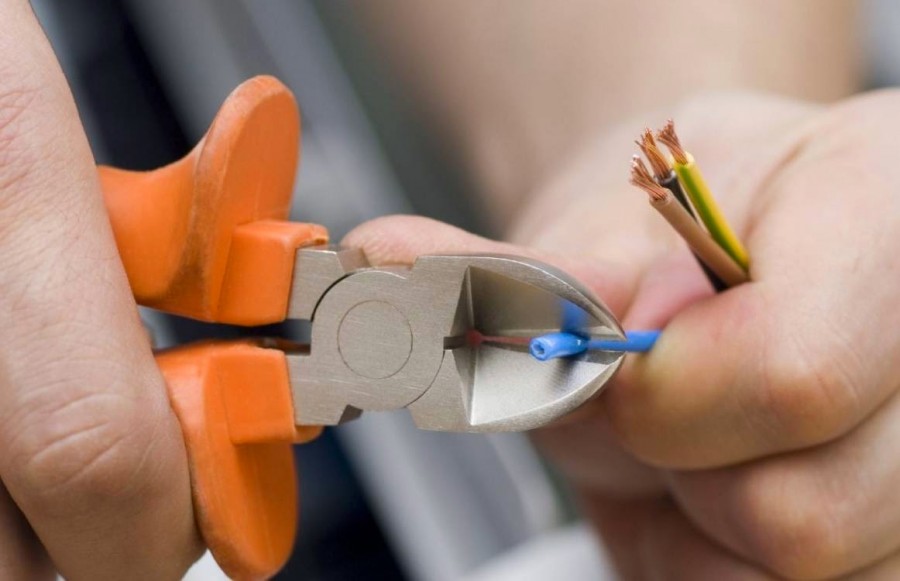

Вариант №2 – странични резачки за оголване на изолация

Страничните резачки са удобен и безопасен инструмент, но само при правилна употреба. На какво трябва да се обръща внимание, това е посоката на режещите ръбове и прилаганата сила.

Инструментът се използва по два начина:

1. Обвивката се подрязва от различни страни, а след това се сваля от проводника. Този метод е подходящ за работа с проводник със значително напречно сечение.
2. Оплетката се фиксира и се прорязва с режещите ръбове на страничните резачки, а след това се издърпва настрани, като се правят аксиални движения.

Във всеки случай трябва да се действа изключително внимателно, в противен случай проводникът ще бъде или повреден, или отхапан.

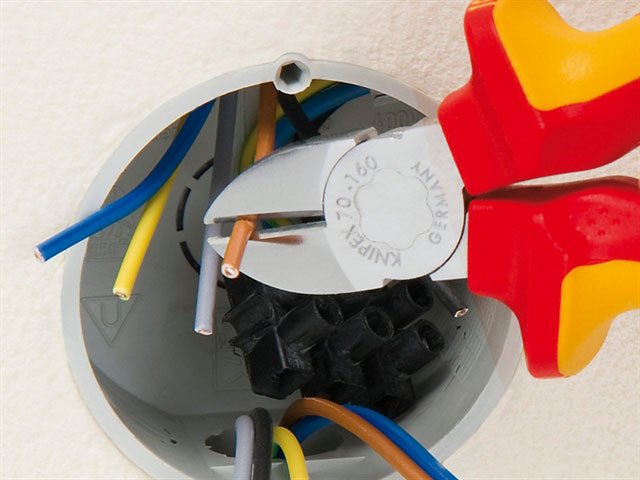

При работа с бокорез трябва да се има предвид, че заточената страна на челюстите на инструмента трябва да се ориентира в посока, противоположна на вектора на свиване на оплетката.

Произвеждат се и бокорези с назъбвания за проводници с определен диаметър. Това опростява приложението на инструмента в домашни условия.

Следването на препоръките ще позволи да се сведе до минимум рискът от прехапване на жилото. Също така правилното използване на инструмента ще ви освободи от прилагане на големи притискащи усилия.

Вариант №3 – термохимичен начин за премахване

При много тънки проводници с напречно сечение по-малко от 0,2 mm, премахването на изолацията от емайлиран проводник или проводник с поливинилхлоридна изолация по механичен начин е голям риск. Тук повече ще подхожда термохимичният метод.

В първия случай технологията е следната:

1. Проводникът се поставя удобно върху равна повърхност. Под него се поставя хлорвинилова изолация.
2. Нагряват върха на поялника и внимателно го водят по обвивката. При нагряване тя ще изчезва под въздействието на отделящия се хлор.

Има още един вариант за премахване на емайлираната изолация от кабела. На проводника се поставя таблетка аспирин, нагрява се с поялник и се разпределя по цялата дължина. Ще настъпи не само отстраняване на изолацията, но и калайдисване на проводника.

Изолацията от ПВЦ просто се подгрява с поялник или запалка, след което тя лесно се сваля, тъй като пластмасата губи плътност.

Свалянето на оплетка чрез метод на разтапяне гарантира цялостта на проводника. Методът работи добре при стара инсталация, тъй като намотката тук се отличава с твърдост и чупливост.

Почистването на изолацията на тънък емайлиран проводник може да се извърши с помощта на фина шкурка. Преди да се свали слоят изолация от проводника, листът се сгъва наполовина така, че шкурката да остане отвътре. В средата се вкарва проводникът, леко се притиска с пръсти и се дърпа. Действието се повтаря до пълното почистване на емайла.

Вариант №4 – оголване посредством стрипер

Ако разглежданите методи за сваляне на изолация са ръчни, то някои видове стрипери позволяват частично механизиране на тази работа. Инструментът най-често представлява специални клещи, работещи с определен размер проводници и кабели.

Условно стриперите се разделят на категории:

• миниатюрни ръчни;
• големи рейкови;
• лостови.

Първите имат вид на щипка. В подпружинените челюсти има един или повече отвори. Срещат се и малки многофункционални стрипери във форма, подобна на кутия. В отварящия се корпус са направени отвори с ножове за различни сечения на жилата.

Освен това в устройството има нож, който реже оплетката в надлъжна посока, нож, работещ в напречна посока или режещ по кръг. Снабдяват ги и с прибиращ се нож за почистване на проводника.

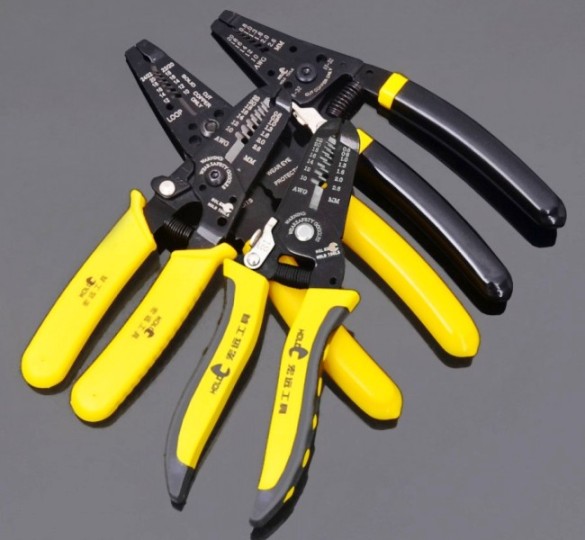

Следващата конструкция – стрипер с лостове. Визуално инструментът прилича на ножици и включва:

• Ножове с клиновиден изрез;
• Регулировъчен винт, с чиято помощ се задава необходимото сечение.

Със скобите се фиксира кабелът, след това се събират лостовете и изолацията се сваля моментално. Дължината на отстраняване се настройва ръчно. Основният недостатък е необходимостта от настройка в случай, че се сваля изолация от проводници с различни сечения.

Ако по погрешка се вкара дебел проводник при настройка на челюстите за по-малко сечение, ще се повреди токопроводящата жила.

В категорията на сравнително евтините приспособления има и по-съвършени стрипъри. На техните остриета са направени отвори за проводниците.

Освен основните функции, повечето подобни ръчни инструменти се използват за кримпване на накрайници на многожилни проводници, рязане на проводници, рязане на болтове. Понякога ги използват като обикновени клещи.

Инструментът с гнезда в остриетата, също като предходния, е универсален. При работа с него не трябва да се отслабва вниманието, за да не се постави проводникът на тока в неподходящ за сечението му отвор.

Тези недостатъци не са присъщи на автоматичните лостови стрипъри. Размерът на проводника тук се настройва автоматично. Пружинираният работен елемент започва да действа при стискане на дръжките. Може да се сваля не само изолацията от жилата, но и външната обвивка от кръгъл или плосък проводник.

Много модели са оборудвани с ограничител на дължината, който позволява да се отстрани обвивката на зададена дължина. Необходимата граница се настройва веднъж, а по-нататъшното отстраняване става на зададената граница.

При автоматичните модели, както и при ръчните, може да има допълнителна функционалност — кримпване на накрайници, рязане и друго.

При избора на модел стрипър трябва да се изхожда от това, къде се планира неговото приложение. За обикновени работи в домашни условия ще свърши работа прост ръчен инструмент.

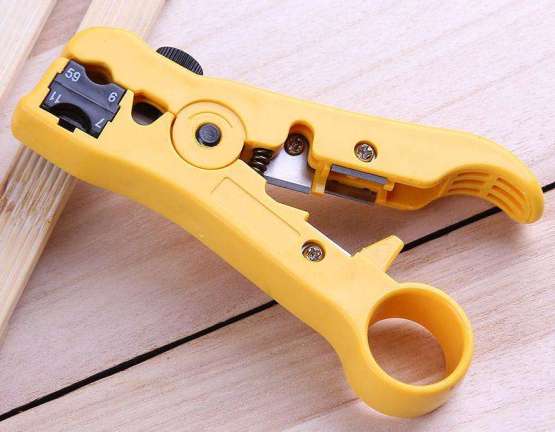

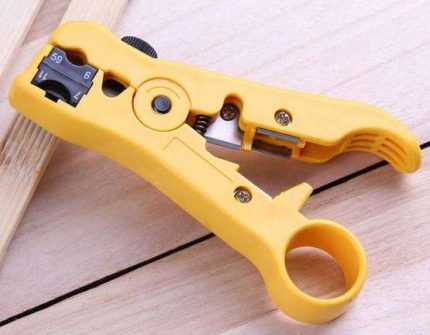

Има специален стрипър, предназначен за отстраняване на изолация от телевизионен кабел. Неговата особеност е наличието на два режещи ръба, разположени на определено разстояние. Това осигурява удобно монтиране на F-конектор впоследствие.

При работа с множество проводници и кабели е по-добре да се въоръжите с полуавтоматичен или автоматичен уред. Този инструмент е необходим на професионалните електромонтажници.

На нашия уебсайт има статия, в която подробно разказахме за стрипърите за сваляне на изолация от проводници. Отидете на линка, за да се запознаете с материала.

Нови инструменти за отстраняване на изолация

Сравнително наскоро асортиментът от инструменти за отстраняване на изолация беше допълнен с четири нови изделия:

• плужков нож за сваляне на твърда изолация;
• стрипър за разрязване на изолация 2,9 – 6,6 mm² в надлъжна посока;
• инструмент за работа с изолация на проводник 0,05 – 2,5 mm²;
• инструмент за обработка на изолация на проводник 0,25 – 6 mm².

Всички те са произведени от компания от САЩ Jonard Tools.

Нов стриппер от калъфен тип е оборудван с пет канала с диаметър 2,9 – 6,8 мм. Остриетата са както отгоре, така и отдолу. Реже надлъжно проводници, оптични модули, защитни тръби.

Плужков нож се прилага, когато е необходимо да се снеме оплетката на кабела от гума, ПВХ, ПЕ. Ножът с двустранно острие извършва надлъжни и напречни срезове с дълбочина до 5 мм.

Стриппер за снемане на изолационния слой ПВХ от кабели с диаметър 0,05 – 2,5 mm² автоматично се настройва на необходимото сечение. При натиск върху дръжката, проводникът се захваща, остриетата навлизат в изолацията и я свалят.

Последният модел е аналогичен на предишния, но работи с проводници с други сечения.

Препоръки за бързо премахване на изолация

Съществуват нестандартни ситуации, от които е трудно да излезе дори специалист. При това се налага да се вземат креативни решения и да се използват инструменти под ръка. Нека разгледаме няколко примера.

Пример №1 – повреда на проводници, водещи към щепсела

Методът се прилага, ако при визуалния оглед се установи, че устройството за зареждане има неизправни тънки проводници, които водят към щепсела. Основната трудност на ситуацията е не само в малкото сечение, но и в многожилността на кабела. Проблемен е и фактът, че проводниците са обвити в непрекъсната оплетка, така че изолацията служи не просто като защита, а като дву- или трикамерен колектор.

За да се свали изолацията бързо в този случай, специалистите използват тънко острие, извадено от касета за бръснач. Кабелът се фиксира с помощта на струбцина от настолна лампа или менгеме. Кабелът се разделя на жили, с острието внимателно се прави разрез на нужното място, не твърде дълбок. След това част от слоя се поддига с нокът и внимателно се отстранява.

Пример №2 – премахване на защитата от кабел на натоварен участък

Съществува необходимост от отстраняване на защитата на кабела в натоварена зона на електропреносната мрежа.

Защитният слой може да бъде под формата на твърда външна изолация, вътрешен наливен слой, тъканна, пропита със смоли изолация, индивидуална изолация за всяка жила.

Първо, с използване на инструмента се отстранява външната обвивка чрез разрез по дължина на кабела. След това с помощта на клещи една по една се изваждат жилите. Останалият изолационен слой просто се отрязва.

Съвети за безопасно оголване на изолация

Работата, свързана с електрически ток, не е лесна. Затова, дори и да притежавате определени знания, не трябва да забравяте, че повредената жила с времето ще излезе от строя.

От съображения за безопасност, при оголване на изолацията на малко по-голяма дължина от необходимата, излишъците трябва да се отрежат. Прекалено опасни са оголените жили.

За домашния майстор не е целесъобразно да придобива скъпи инструменти само за да ги използва няколко пъти, премахвайки изолация. В повечето случаи напълно ще свършат работа прости подръчни средства.

Когато работите с инструмента, трябва да бъдете изключително внимателни и съсредоточени. Изолацията трябва да се притиска бавно, за да се избегне увреждане на жилата.

Микроскопичните повреди на проводниците са невидими, затова е по-добре да направите всичко по-бавно, но правилно, за да нямате големи проблеми по-късно.

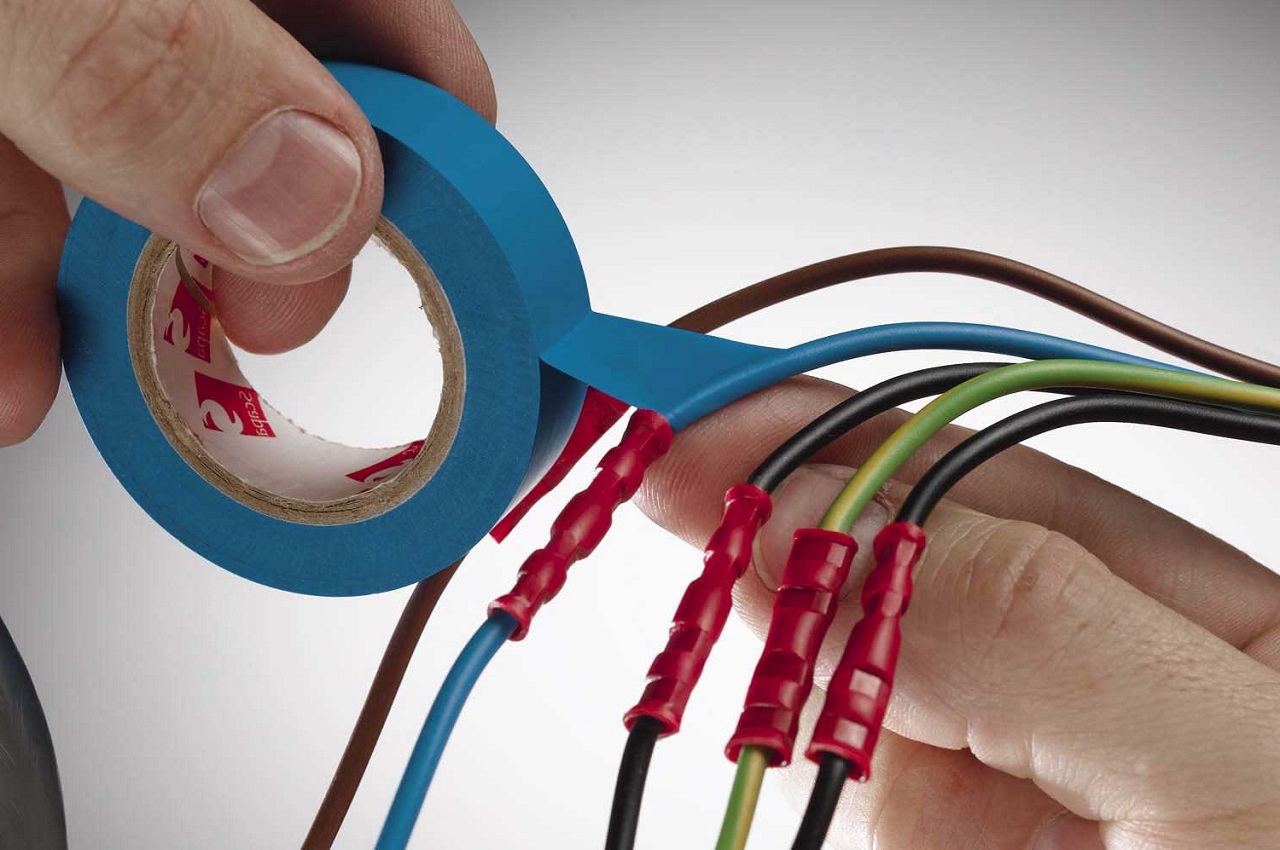

За да осигурите надежден и безопасен контакт, трябва да използвате специални клеми.

Не винаги е целесъобразно да се премахва изолацията, ако кабелът се състои от тънки жила. Може, без да отстранявате изолационния слой, да разделите жилата и за създаване на контакт да използвате специална скоба със зъбци.

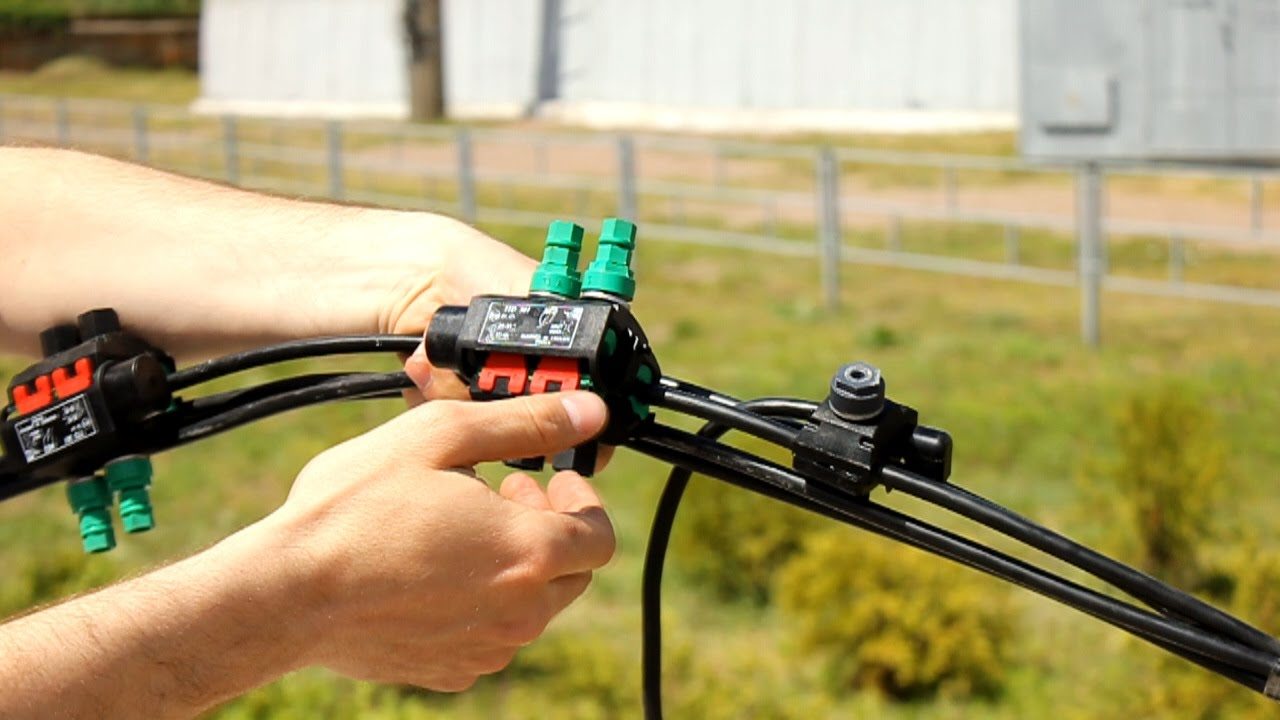

Контактът в случай на инсталиране на пробиваща скоба ще осигури пробиване на изолацията. Понякога това е достатъчно.

Изводи и полезно видео по темата

Обзор на инструменти за премахване на изолация — от най-евтините до скъпите:

Какъвто и метод да използвате за оголване на изолация, трябва да помните, че тази работа е опасна. Внимателното и компетентно отношение към използвания инструмент ще помогне да се избегнат проблеми. Всяко изделие трябва да се прилага в съответствие с предназначението му, като се спазва максимална предпазливост.
