Инструмент за сваляне на изолация от проводници: всичко за устройства за оголване на кабел

В арсенала на професионалния електротехник задължително има инструмент за сваляне на изолация от проводници, необходим за оголване на жилата при свързване на контакти, ключове, разкрояване на инсталацията и т.н. Такова приспособление ще бъде полезно и на домашния майстор, започнал ремонт в апартамент или къща.

Нека разберем какви инструменти за отстраняване на обвивката от проводници съществуват, каква е спецификата на тяхното използване и да посочим на какво трябва да се обръща внимание при покупката на такива приспособления.

Необходимост от използване на специални инструменти

За свързване на един контакт или ключ в апартамента не е задължително да купувате професионален инвентар. Можете да оголите парче проводник с обикновен кухненски нож. Въпреки това, ако предстои мащабен ремонт с пълно обновяване на електроинсталацията, не може без специализирани устройства.

Броят на контактите, които подлежат на оголване при извършване на ремонт на къща с площ 100 кв. м, може да достигне хиляда. Извършването на такава работа без специализирани приспособления е неоправдана загуба на сили и време.

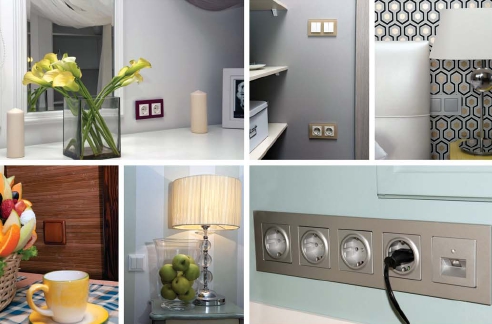

В съвременното помещение се изисква монтаж на множество контакти, ключове, инсталиране на табла, разпределителни кутии и осветителни тела

Освен това, свалянето на изолация без професионални инструменти за оголване на проводници е свързано с негативни последствия:

• висок риск от повреда на кабела, което намалява безопасността на експлоатация на електроинсталацията;
• надрез на токопроводимата жила води до намаляване на сечението на проводника, в резултат – прекъсване или прегаряне на мястото на съединение;
• при невнимателно срязване повреденият проводник при огъване може да се счупи.

Във високочестотните системи с променлив ток ситуацията се усложнява от появата на скин-ефект – токът се разпределя неравномерно, а предимно в повърхностния слой на проводника. В такива проводници всеки, дори и най-малък дефект на жилата може да извади от строя оборудването.

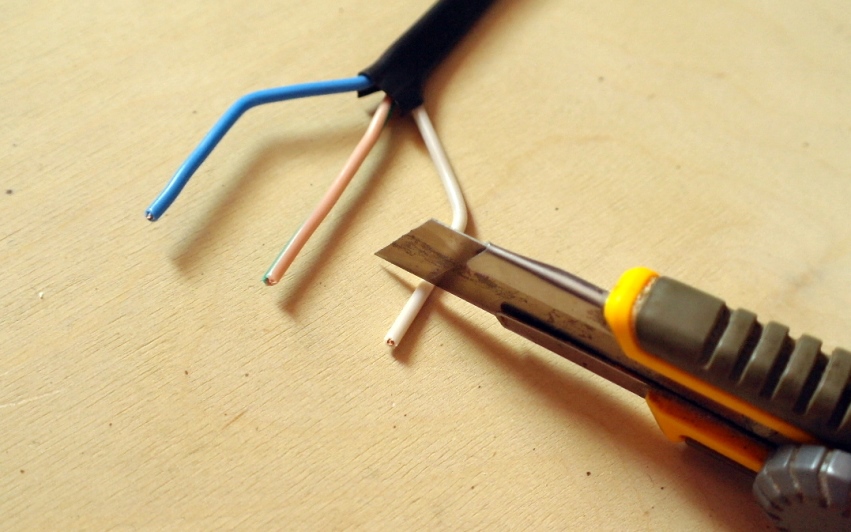

С нож може внимателно да се отстрани изолацията, но работата ще отнеме много време. А ако трябва да се подготвят много кабели, грешките са неизбежни – няма да е възможно да се направят бързо голям брой прецизни разрези.

Когато става въпрос за значителни обеми работа, по-добре е да не се рискува и да се използват специални приспособления. Повредата на проводника може да предизвика пожар, да доведе до повреда на техниката или да стане причина за токов удар.

Видове електромонтажни приспособления

Многообразието от инструменти може да се класифицира по следните признаци:

• начин на отстраняване на изолацията;
• обеми на извършваната работа;
• автоматизация на процеса.

Изолационната обвивка може да се премахне по два начина: термичен и механичен.

Първият вариант е допустим само за тънки, маломощни проводници, използвани в комуникационни устройства, аудиоапаратура и електроника, които работят на напрежение около 5 волта.

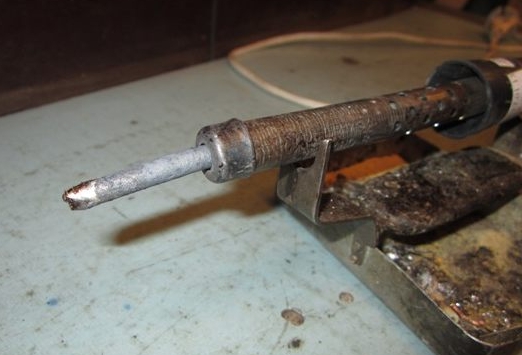

Топлинното въздействие е подходящо за еднократно почистване на малка партида проводници. За загряване на изолационната обвивка се използват: запалка, поялник, нагрята хромова нишка.

Професионалните методи са изключително механично премахване на изолацията. Работата на инструментите се основава на един от принципите за отстраняване на защитното покритие:

1. Разрязване. Острието прорезнава изолационния слой по кръга, като оставя тоководещите жила без повреда. След това частта от отрязаното покритие се сваля от проводника.
2. Разкъсване. Изолацията се захваща и, прилагайки усилие, буквално се откъсва от проводника.

Като се вземат предвид предполагаемите обеми на извършваните работи, всички инструменти условно могат да се разделят на две групи:

• битови;
• професионални.

Към първата категория някои причисляват ножа на електротехника. Въпреки това такъв инструмент неизменно присъства и в арсенала на професионалиста. Ножът често се използва в бита заради неговата ценова достъпност и леснота на приложение.

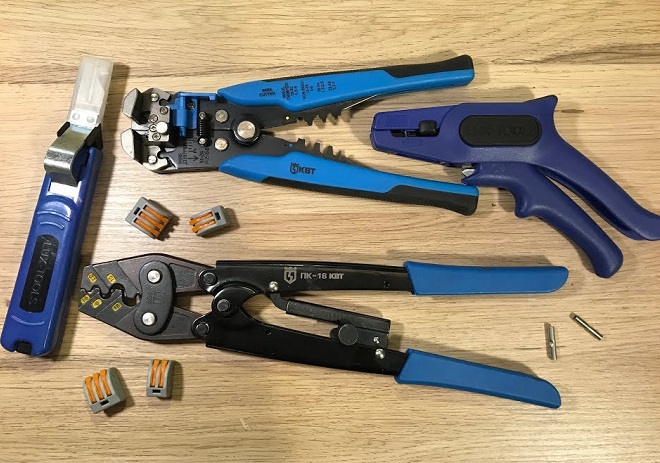

Професионални приспособления: клещи, щипки, свалячи и стрипери. За извършване на малък обем работа ще подходят клещи и бокорези.

Най-търсени сред електромонтажниците са стриперите. Професионалният инструмент за бързо премахване на изолация на кабел бива три типа: ръчен, полуавтоматичен и автоматичен.

Освен общата класификация приспособленията могат да се различават по предназначение. Ако универсалните инструменти или уреди се използват изключително за интернет проводници или електрически кабели. Може да се различава и диаметърът на почиствания проводник, диапазон на стойности от порядъка на 4-40 мм.

Кусачки или клещи: нюанси на приложение

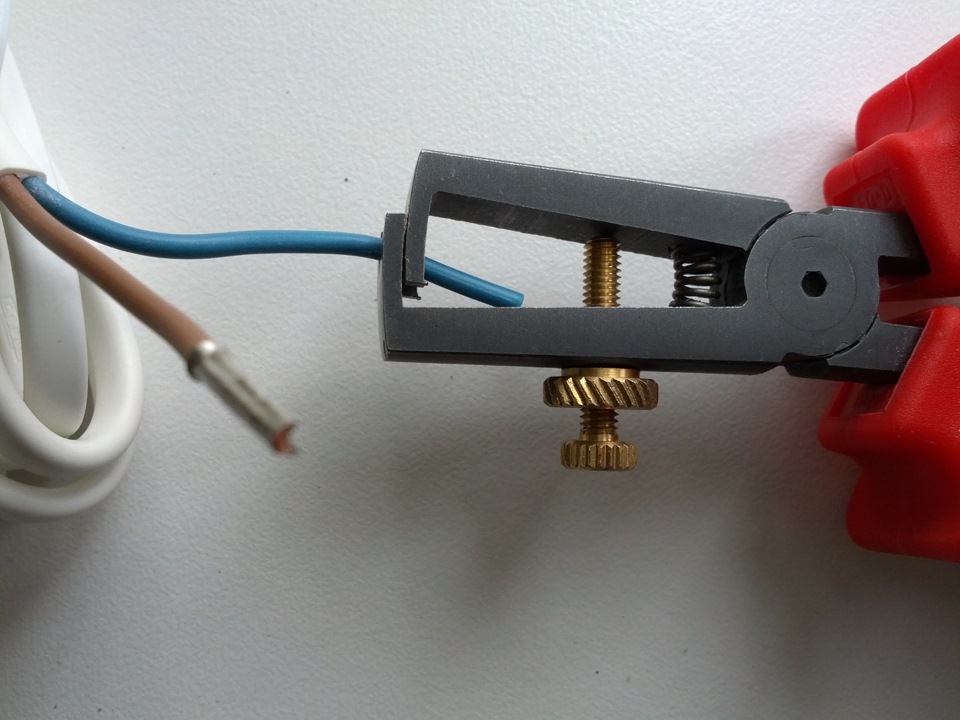

Доказан инструмент, който действа на разкъсване. Принципът на работа на клещите е прост. С помощта на винт се избира нужният диаметър на проводника, след това се обхваща кабелът, леко се завърта в кръг и се изтегля изолационното покритие.

При настройката на клещите се избира ширина на захвата малко по-голяма от сечението на кабела. Това предпазва проводника от драскотини по време на сваляне на защитния слой.

Скъпите модели клещи се правят с изолирани дръжки от висококачествена стомана. Някои клещи без прекъсвания оголват най-фините проводници.

Към допълнителните плюсове на клещите се отнасят:

• надеждност;
• дълготрайност;
• възможност за работа в труднодостъпни участъци;
• извършване на оголване на проводници под напрежение.

Недостатъци на клещите: невъзможност да се избере дължина на сваляне на изолационния слой, необходимост от постоянно пренастройване на винта при оголване на проводник с различен диаметър.

Нож на електротехника – традиционно приспособление

Нож с извито острие опростява работата и ускорява процеса на сваляне на изолацията. Различават се няколко разновидности на такова приспособление.

Особености на използване на уреда

Ножът на електромонтьора е по-подходящ за оголване на плоски кабели. Опитните майстори без проблем ще свалят изолацията и от проводници с кръгло сечение, но удобството при ползване ще бъде по-малко.

Свалянето на защитната обвивка с помощта на нож трябва да се извършва с ръкавици, за да се избегне нараняване. Това е особено актуално при оголване на кабел, произведен по ГОСТ. Дебелината на изолацията на такъв проводник е значително по-голяма, отколкото на проводник по ТУ, и тя по-плътно прилепва към жилата, което усложнява работата.

При извършване на оголване, инструментът трябва да се държи под остър ъгъл спрямо кабела. Ако се пренебрегне това правило, рискът от повреда на проводника от мек метал е висок.

Оплетката се сваля с леки движения, като изолацията се отрязва от себе си.

Основните плюсове от използване на ножове:

• достъпна цена;
• наличие на модели с изолирана дръжка;
• практичност – ножът е подходящ за проводници с различен диаметър.

Основният недостатък е продължителността на работа. Оголването на кабели с голямо сечение е доста трудоемко. Освен това, при малък опит има риск от повреда на жилата.

Разнообразие от ножове за електротехник

Различават се три варианта на електромонтьорски ножове. Те се различават помежду си по форма на острието и тип на върха.

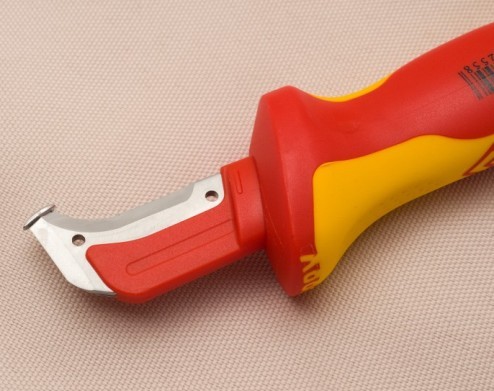

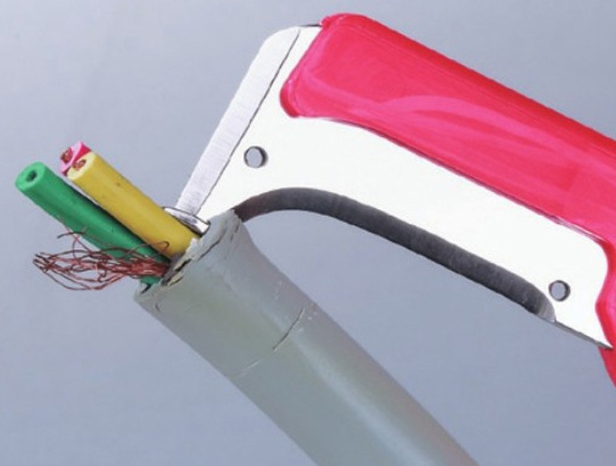

Нож с пета. Приспособление с къс, вдлъбнат навътре клин. Перпендикулярно на острието е запоена «пета», ограничаваща дълбочината на прореза.

Такъв нож отлично подхожда за подготовка на проводници с двойна изолация, когато горният защитен слой трябва да се свали, а долният да се остави цял.

Плужков инструмент е по-добре да се използва за проводници с твърди жила, меката обвивка ножът сваля по-зле.

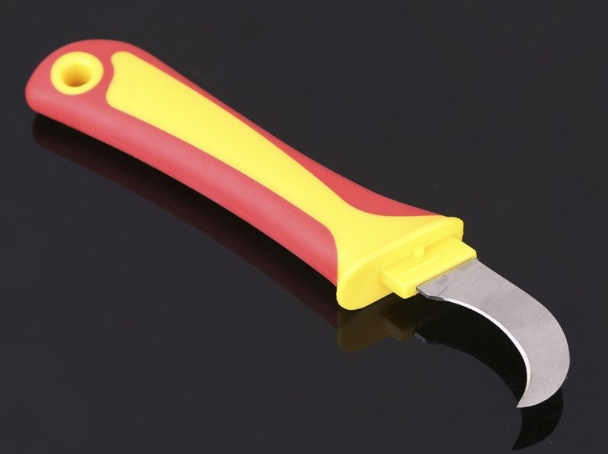

Нож с клюн. Инструмент със заоблено острие. При този нож извивката е много плавна, за разлика от „петата“. Специфичната форма на клина усложнява работата, като приспособлението по-често се използва от опитни майстори.

Острие във форма на клюн е подходящо за кръгов разрез на обвивката. Надлъжният разрез трябва да се извършва с особено внимание, тъй като няма ограничител на дълбочината на рязане.

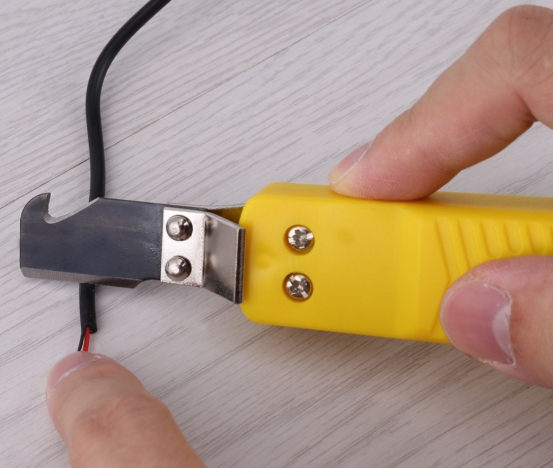

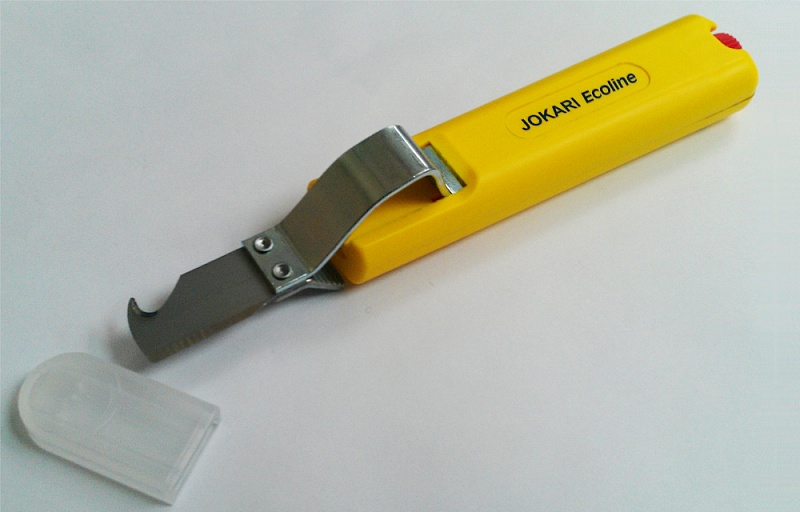

Нож с кука. Такъв инструмент може да извършва напречен разрез и надлъжно разрязване на кабела. Проводникът се фиксира отгоре със скоба, а остър зъб прорязва изолацията.

На ножа може да се настрои дълбочината на рязане на защитната обвивка – за тази цел е предвидено регулиращо колелце.

Такъв модел е универсален и подходящ за обработка на повечето видове кабели. Устройството е популярно сред професионалните електротехници.

Оценка на качествените параметри на инструмента

При избора на нож за оголване на изолационния слой е необходимо да се ръководите от редица правила.

Основни изисквания:

1. По-добре е да използвате нож с малко острие. Инструментът ще бъде удобен за прилагане в ограничено пространство (шкаф, табло).
2. Острието трябва да бъде от здрава стомана – такъв метал запазва остротата си по-дълго време.
3. По-добре е да изберете прав ръб – това ще опрости разрязването на проводници с двойна изолация.

Трябва да обърнете внимание на заточването на острието. То не трябва да бъде твърде остро, иначе лесно можете да се нараните при работа.

Освен това със наточено острие можете неумишлено да повредите жилата на обработвания кабел или съседните проводници.

Някои инструменти имат изолираща дръжка. Показателят за максимално напрежение, което ножът може да издържи, е посочен на самия инструмент.

Стрипър – удобство на използване

Най-доброто и най-популярно приспособление за оголване на проводници, което максимално опростява работния процес. Инструментите са представени с широка гама от модели.

Принцип на работа на различните модели

Механизмът на действие се основава на обработка на кабела с два подвижни ножа, които имат полукръгла форма. Калибърът на среза се настройва според сечението на проводника, като гарантира точност на прореза и липса на повреда на металната жила.

В зависимост от автоматизацията на процеса се различават три вида стрипъри:

• механичен;
• полуавтоматичен;
• автоматичен.

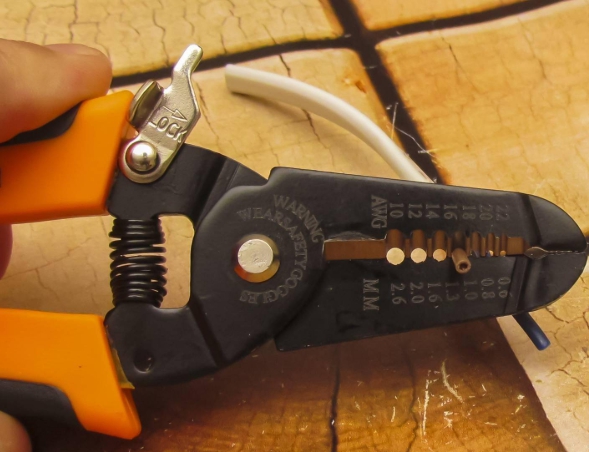

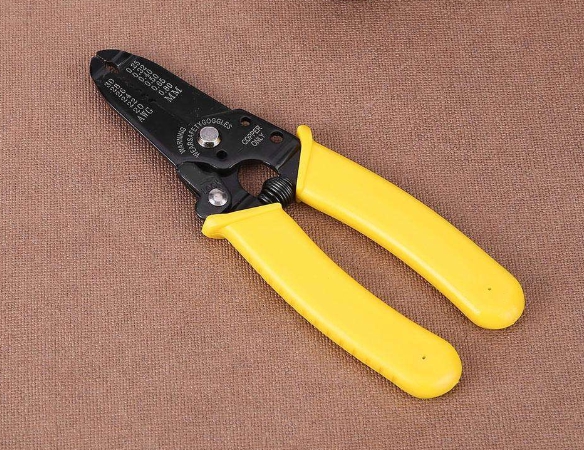

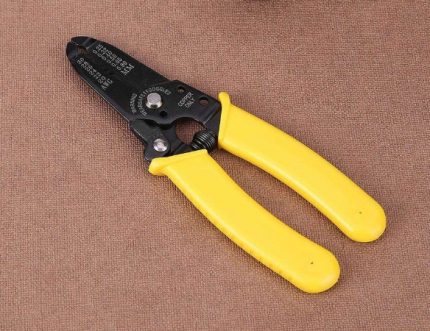

Ръчен стрипър. Свалячът на изолация има проста конструкция и се използва за оголване на отделни проводници.

Външно механичният стрипър прилича на клещи. На вътрешната повърхност на притискащите части има няколко отвора с остриета, предназначени за срязване на обвивките на проводници с различен размер.

Работата с ръчен стрипър не създава затруднения. Общата схема за сваляне на изолация:

1. Определете диаметъра на проводника.
2. Изберете съответния отвор на челюстите на инструмента.
3. Захапете кабела, натискайки дръжките.
4. Свалете обвивката от проводника, движейки стрипъра в кръг.

Ако изберете гнездо с по-малък диаметър от сечението на жицата, съществува риск от повреда на жилото. При използване на по-голям отвор – оплетката няма да бъде отстранена.

Предимства на ръчния стрипер:

• компактен размер и малко тегло;
• възможност за обжимане на накрайника;
• наличие на няколко отвора за проводници – обикновено до седем с диапазон на стойностите 0,25-2,5 мм.

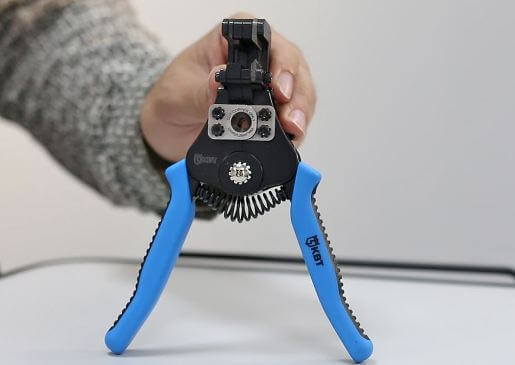

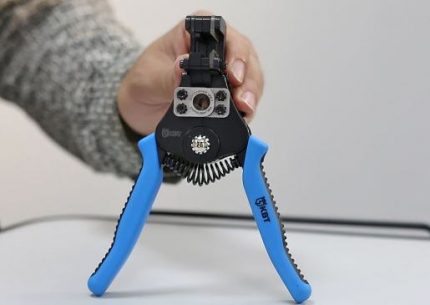

Полуавтоматичен стрипер. Този вариант е по-удобен при големи обеми работа. Полуавтоматичният агрегат е оборудван с механизъм, който не изисква въртене на стрипера около жицата.

Достатъчно е да изберете клетка според диаметъра на жицата, да настроите дължината на отстраняване на изолацията и да захапете кабела. Стриперът ще подреже обвивката и ще я свали без да повреди проводника.

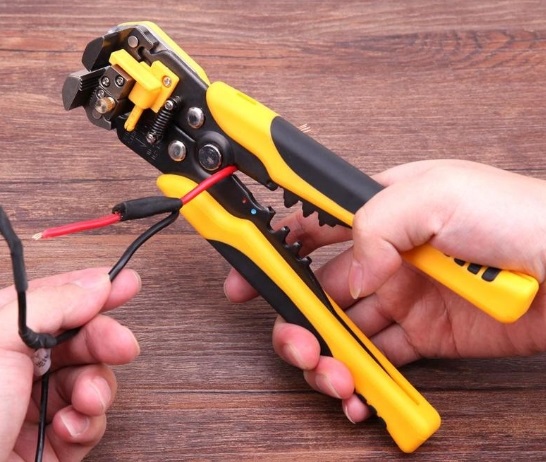

Автоматичен. Инструментът максимално опростява работата. Потребителят не трябва да подбира диаметъра на сечението на жицата. В устройството е предвидено едно гнездо, чийто размер автоматично се настройва според вкарания кабел.

Стриперът е подходящ за отстраняване на изолация на проводници с сечение 0,2-6 мм.

Някои модели са оборудвани с регулиращ винт за настройка на размера на захвата за проводници с по-малък диаметър

Повечето автоматични стрипери имат разширена функционалност. Освен пряката задача те са способни да изпълняват:

• обжимане на накрайници;
• отрязване на краищата на жицата;
• усукване на многожилни кабели.

Автоматичният стрипер е способен да почиства проводници с единична и двойна изолация. За едно преминаване инструментът ще свали само горната обвивка. За отстраняване на долната оплетка манипулациите трябва да се повторят.

Параметри за избор на стрипър

Необходимо е да купувате инструмента, изхождайки от спецификата на дейността. Преди да отидете в магазина, трябва да съобразите следните критерии:

• сфера на приложение – професионална или битова;
• обеми на работа – редовно или периодично приложение;
• умения за боравене с инструменти;
• бюджет за покупка.

За професионалните електромеханици определено е по-добре да избират полуавтоматични или автоматични приспособления, предназначени за почистване на голямо количество кабели. Високата цена на уредите е оправдана от скоростта и удобството на работа.

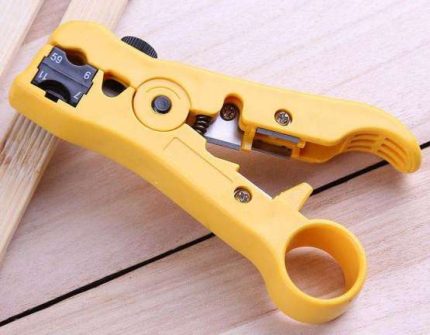

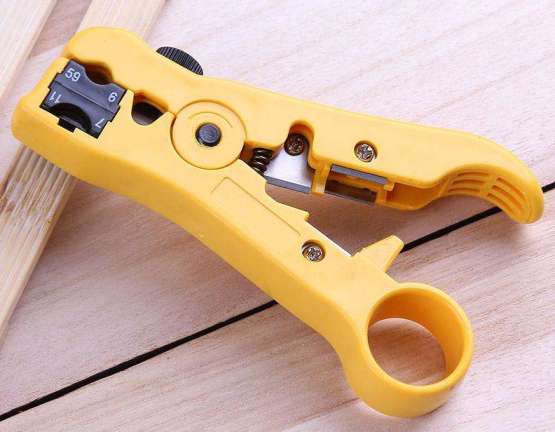

За почистване на телевизионен и интернет кабел е предвиден специален стрипер. От обикновения се отличава по наличието на допълнителни ножове за последващ монтаж на F-конектор

Домашният майстор може да „обогати“ своя арсенал от инструменти с ръчен стрипер. Ако няма умения за работа с електропроводка, по-добре да избере полуавтомат – рискът от нарязване на жилата е сведен до минимум.

Предпочитание трябва да се дава на проверени производители, които гарантират безопасност на материалите и дълготрайност на работата на инструмента. От евтини модели от нискокачествени сплави и с пластмасов корпус е по-добре да се откажете.

По-подробно за това как да изберете стрипер може да прочетете в този материал.

Алтернативни варианти: странични резачки и плоски клещи

Използвайки някои инструменти не по предназначение, напълно е възможно да се свали изолационната обвивка. Популярни алтернативи на професионалните инструменти: бокорези и клещи.

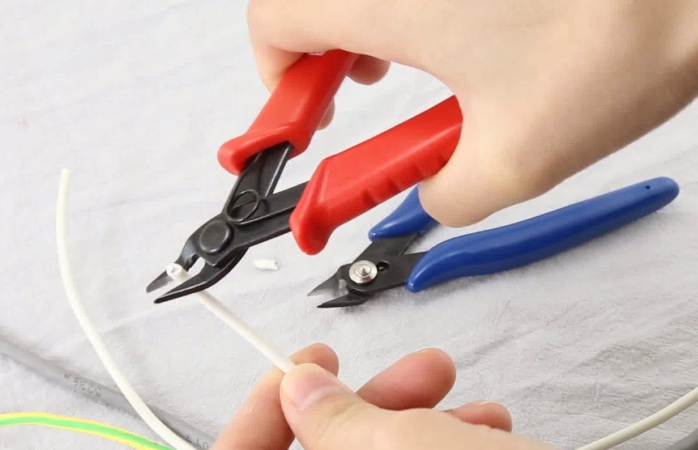

Бокорези. Приспособлението е предназначено за рязане на проводници с малък диаметър, както и за подрязване на пластмасови и метални елементи при извършване на монтажно-ремонтни работи.

При използване на бокорези за почистване на изолация трябва да се контролира силата на притискане, за да не се повреди жицата.

Режещите ръбове трябва да бъдат насочени в противоположната страна на движението на инструмента. Обвивката внимателно се отстранява като тръбичка, без да наранява проводника.

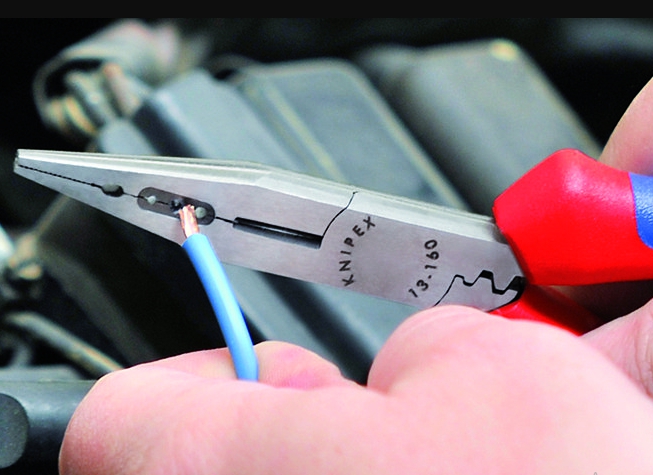

За обработка на проводници подходящи са клещи с прецизни отвори с различен диаметър. Универсалният инструмент е търсен при монтаж на кабели.

Такива клещи позволяват:

• захващане и огъване на тел;
• рязане на проводник със средна твърдост;
• извършване на опресоване на контактни втулки;
• отстраняване на изолация.

Броят на отворите определя функционалността на инструмента, обикновено клещите са предназначени за обработка на проводници от 3-6 типоразмера.

Допустимите параметри на сечението на проводника са посочени на дръжката, стандартният диапазон на стойностите е 0,5-3 кв. мм

Трябва да работите с клещи внимателно. Ако не се изчисли силата на притискане, може лесно да се повреди жицата.

Избор на метод за оголване за различни проводници

Трудоемкостта на свалянето на изолацията до голяма степен се определя от типа на проводника. При избора на инструмент трябва да се вземат предвид особеностите на кабела:

1. Коаксиален проводник. При премахване на двойната изолация работите се извършват на два етапа. Горният слой може да се свали по термичен начин, а долният – с помощта на стрипер. Жиците на такъв кабел са много крехки и тънки, поради което лесно могат да се повредят.
2. Кабел с фторопластово покритие. Термоустойчива изолация, която може да се свали само по механичен начин. Ще свърши работа нож за електромонтьор или стрипер.
3. Емайлиран проводник. Ако сечението е по-малко от 0,2 кв. мм, трябва да се прибегне до термохимичен метод с използване на поялник и хлорвинилова изолираща лента. Проводникът се поставя върху лентата, прекарва се по кабела с поялника – отделящият се хлор спомага за „отлепяне“ на емайлираната обвивка от проводника.

При избора на инструмент трябва да се вземе предвид за какъв диаметър на проводника е предназначено приспособлението, както и материалът на изработка на дръжката.

Кабелният нож е универсален по отношение на размерност. А пък плоските клещи, клещите, ръчните и полуавтоматичните стрипери са ограничени от обхвата на захващане.

При необходимост от обработка на електрически кабели, трябва да се подбират стрипери с дръжка от диелектричен материал.

Покритието предпазва от напрежение в рамките на 1000 W.

Изводи и полезно видео по темата

Разнообразие от инструменти за оголване на проводници и кабели, сравнение на стрипери:

Изборът на инструмент трябва да се основава на предстоящите условия на неговото приложение, на необходимостта от допълнителна функционалност. Основното е уредът да осигури спазването на две основни изисквания: да сваля изолацията без повреда на токопроводящите жила и да съответства на заявените диелектрични характеристики.

Ако относно второто има съмнения, то всички работи се извършват изключително при снето напрежение.

А с какъв инструмент за сваляне на изолация от проводниците ползвате? Моля, споделете собствен опит с посетителите на нашия сайт. Оставяйте своите коментари в разположения по-долу блок. Там също може да задавате въпроси по темата на статията.
