С какъв кабел да направите инсталацията в дървена къща: видове незапалим кабел и неговото безопасно полагане

Комфортът в къщата е неразривно свързан с електричеството. Затова безпроблемната и безопасна работа на електропреносната мрежа е много важна. Тъй като сградите от дървен материал или трупи са най-сложните обекти в това отношение, трябва задължително да се разбере с какъв кабел да направите окабеляването в дървена къща, за да осигурите безопасността на вашето жилище.

Ще ви разкажем как да изберете кабел, за да обезопасите напълно лесно запалимата постройка. Ще ви подскажем как да избегнете възникването на рискови ситуации, свързани с неграмотно положено окабеляване. В предложената от нас статия са описани марките на приемливата за обзавеждане продукция, дадени са препоръки за избор на сечението на кабела.

Конструктивни особености на незапалимия кабел

На първо място, окабеляването в дървена сграда трябва да отговаря на изискванията на ПУЭ. За тази цел се използват незапалими марки кабели и се полагат в специални системи. Незапалимите кабели, ако се ориентираме по ГОСТ 31565-2012, имат няколко типа изпълнение.

Нека разгледаме всички типове структура на незапалимата кабелна конструкция:

1. Изделия, които не разпространяват горене при единично полагане.
2. Кабели нг – в които горенето не се разпространява при групов начин на полагане.
3. Тип нг-LS – същото, но с ниско газо- и димоотделяне.
4. Кабели нг-HF – същото, и не изпускащи газообразни корозионно-активни вещества по време на горене и тлеене при групово полагане.
5. Тип нг-FRLS – огнеустойчиви, неспособни да разпространяват горене при групов метод на полагане с ниско газо- и димоотделяне.
6. Кабели нг-FRHF – не изпускащи газообразни корозионно-активни вещества при групово полагане по време на горене и тлеене.
7. Тип нг-LSLTx – не поддържащи горене при групово полагане с ниско газо- и димоотделяне, с продукти на горене с малка токсичност.
8. Кабели нг-HFLTx – не поддържащи горене при групов метод на полагане, не изпускащи газообразни корозионно-активни вещества по време на горене и тлеене, с продукти на горене с малка токсичност.
9. Тип нг-FRLSLTx – не поддържащи горене при групово окабеляване с ниско газо- и димоотделяне, с продукти на горене с ниска токсичност.
10. Кабели нг-FRHFLTx – не поддържащи горене при снопов метод на окабеляване, не отделящи газообразни корозионно-активни вещества по време на горене и тлеене, с продукти на горене с ниска токсичност.

Следва да се отбележи, че често срещаният израз «негорими кабели» звучи некоректно. Под него често се подразбират огнеустойчиви изделия, не предаващи горене, кабели с трудно запалими обвивки.

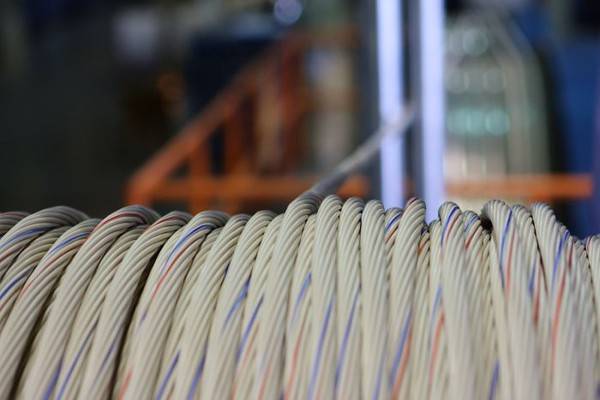

Жилите на кабела са оборудвани с индивидуална винилова изолация. Те се намират в поливинилхлоридна обвивка. На тази основа е изградено производството на негорими кабелни изделия.

Кабели, които не разпространяват горене при всякакъв вид окабеляване, под въздействие на огън веднага спират да работят, тъй като изолацията и обвивката изгарят или се разтопяват. Ако е започнал пожар, по никакъв вид кабели и проводници не трябва да се разпространява огън.

Огнеустойчивите продукти за изграждане на окабеляване за определено време запазват способността си да функционират при пожар. В това се състои основната разлика между тези два вида кабелна продукция.

Разчитане на маркировката на кабелите

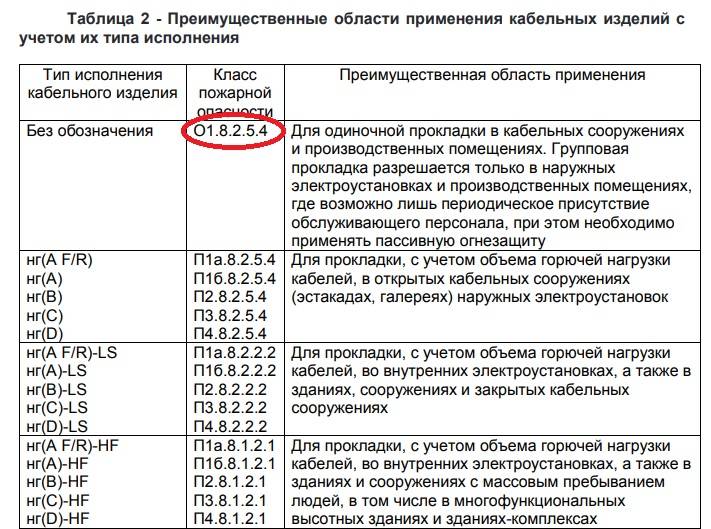

Всички типове негорими кабели, които са пуснали местните производители, имат в обозначението си буквосъчетанието «нг». То показва, че изделието се отнася към кабелна продукция, която не разпространява горене.

В маркировката се срещат и следните символи, характеризиращи тяхното поведение при горене:

• LS — малко газо-димоотделяне.
• LSLTx — ниско газо-димоотделяне, малка токсичност на изхвърлянията.
• HF — както при изгаряне, така и при тлеене отсъстват корозионно-активни отделяния на газове. В състава на подобни изделия няма халогенни добавки — бром, флуор, хлор и други неметали.

За да се извърши окабеляване по дървени повърхности в частен дом, по своите параметри ще подхожда кабел, маркиран само с буквосъчетанието «нг». Ако е необходимо да се осигури максимална безопасност на хората при евакуация, по-добре е да се вземе по-скъпа продукция — «LS», «LSLTx», «HF».

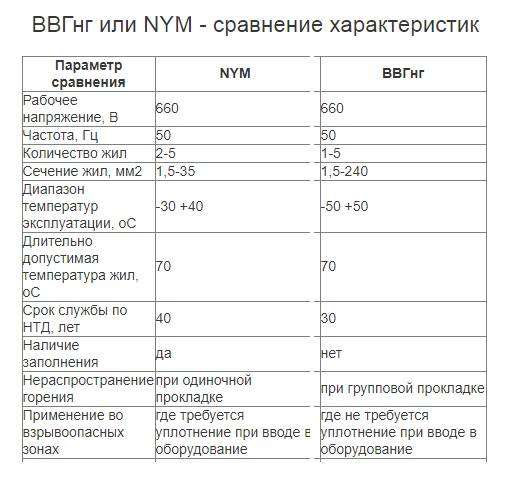

Когато напрежението в мрежата не надвишава 660/1000 V, се използва кабел ВВГнг или NYM — вносният аналог на първия, ще подхождат и изделия, имащи обвивка и изолация от полимери.

Кабел ВВГнг е устойчив на висока температура, тъй като в производството му се използва поливинилхлоридна пластмаса без халогенни добавки. Този тип се характеризира с идеално съотношение цена-качество. Полага се на места, където има доста висока експлозивна опасност. Системите, в които са използвани тези кабели, функционират повече от 180 минути.

Подробно за кабела ВВГнг и неговия тип LS

С помощта на този външен кабел се осигурява захранване на стационарни и мобилни електроуреди. Както ВВГнг, така и LS могат да изпълняват възложените им задачи в най-различни условия.

Основните свойства на последния са:

1. Влагоустойчивост. Способност да функционира в помещения с повишена влажност.
2. Възможност за височинно полагане. С негова помощ може да се монтира електропроводка под земята, в шахта.
3. Огнеустойчивост. Той не само не разпространява горене, но и не отделя дим под въздействие на огън.
4. Високи технически характеристики, които дават възможност за прилагане на ВВГНГ LS в нефтената и химическата промишленост.

Техническите параметри на изделията от тази серия са различни. В съответствие с нормите стойността на напрежението на допустимия ток е 0,6 V. На практика се срещат кабели и с по-високи стойности на този параметър. Честотата на тока е максимум 50 Hz.

Тези изделия са гъвкави, имат толкова здрава изолация, че да я повредите е практически невъзможно. Продължителността на експлоатация на кабелите, принадлежащи към тази серия, е до 30 години.

Целесъобразно е да се използва такъв електрически кабел за реализиране на проект за окабеляване на дървена къща, тъй като тук запалването може да възникне с голяма вероятност

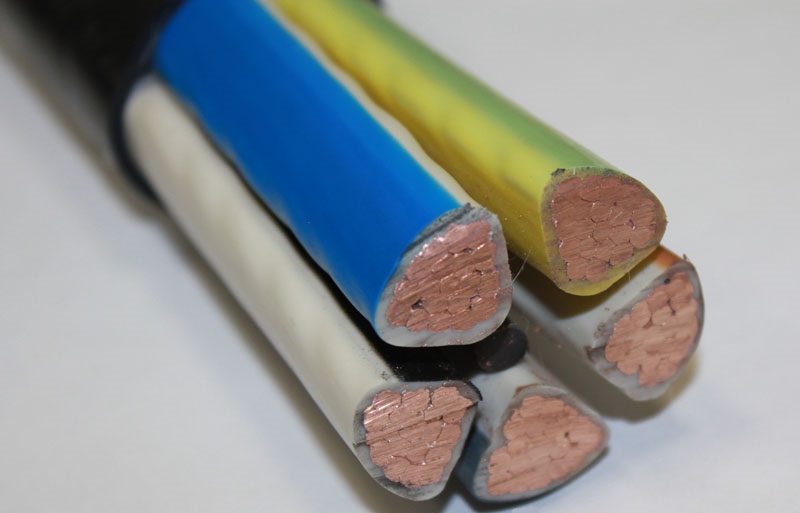

Всички кабели ВВГнг, включително и LS, са силови. Произвеждат се от мед. Максималният брой жила е пет. За дома най-често се използват двужилни изделия. Минималното сечение на жилата на цялата продукция от серия ВВГ е 1,5 mm².

Най-популярният цвят на външната изолираща обвивка – черен, но доста често може да се срещне и в бяла изолация.

С параметрите на основните тоководещи жила на кабела е свързан размерът на нулевото жило. Ако размерът на тоководещото жило е в границите 1,5 – 2,5, сечението на нулевото ще бъде равно на 1,5

Символите в означението ВВГнг означават:

• В — материал на обвивката винил;
• Г — в кабела има «голо» жило със защита под формата на двойна изолация от ПВХ;
• нг — незапалим.

Тъй като в маркировката липсва символът «А», кабелът е изработен от мед. LS, а изцяло low smoke показва неспособността на изделието да гори. Цената на един метър кабел е свързана с броя на жилата и тяхното сечение. В случай на трифазно напрежение се използва многожилен проводник.

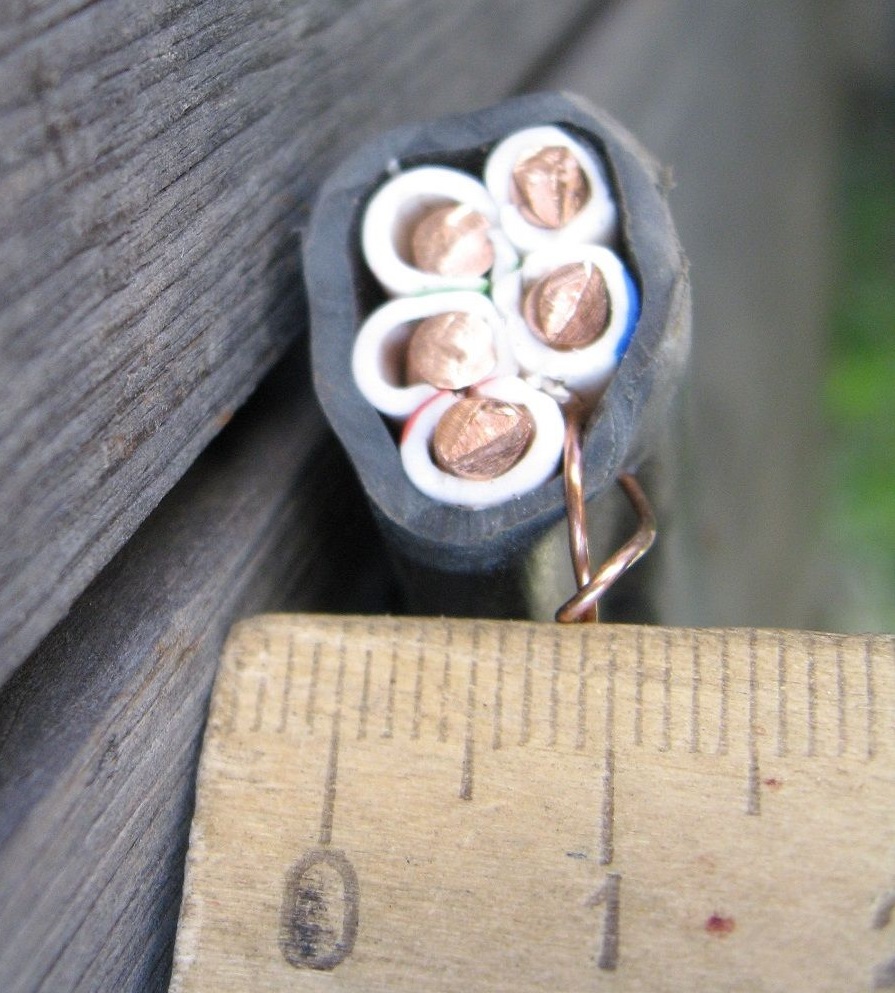

В конструкцията на ВВГНГ LS влизат едножични или многожични жила. Геометрията на жилата може да бъде както под формата на кръг, така и на сектор. Не се препоръчва неговият подземен монтаж без специална защита. За да не разпространява горене, кабелът се използва за пакетно окабеляване в специални снопове.

Този силов проводник няма броня, затова при монтаж и експлоатация трябва да се изключи възможността за механични въздействия върху него.

Използват ВВГНГ LS при температурни показатели 30 – 50 °C, а характеристиките му остават непроменени дори при условия на нагряване на жилите до +400 °C.

Ако целостта на кабела не е нарушена и в него присъстват еднопроволочни жила, той може да се огъва под монтажен радиус, идентичен на десет външни диаметъра. При наличие на многопроволочни жила максималният радиус е равен на 7,5 външни диаметъра.

С правилата и формулите, прилагани в изчисленията на сечението на кабела, ще ви запознае следващата статия, която настоятелно ви съветваме да прочетете.

Съвети за извършване на безопасно полагане

Както изборът на материали, начинът на прокарване на проводниците, така и методът на монтаж на монтажните изделия в дървена къща има своя специфика. Приоритетният въпрос е безопасността.

На какви нормативи трябва да отговаря окабеляването?

Ако основата е горима, монтажът трябва да се извършва по открит метод или пък да се локализира проводникът, като се затвори в защитна обвивка.

В случай, че вътрешните прегради в къщата са рамкови, оборудвани с негорим пълнител, обикновено кабелът се поставя в металоръкав или гофра. По-правилно решение би било обвивката на стойките, през които преминава кабелът.

Важен момент е осигуряването на добър достъп до кабела при разполагането му в защитен кожух.

Дори ако окабеляването в дървена къща се извършва от опитни електротехници, за да се оцени тяхната работа, трябва да се знаят три основни правила, които се отнасят за него:

1. Да не се допуска дори възможността за запалване на електрокабелите или поне да се сведе до минимум. Във всички случай те не трябва да предават открит огън на дървените елементи в случай на к.с. (късо съединение) в електрическата верига. Следователно проводниците не трябва да контактуват с дървена повърхност.
2. Параметрите на кабела трябва на 100% да съответстват на ПУЕ, да имат резерв на мощност, за да понасят спокойно максималните натоварвания. Всяка степен на нагряване на клемните съединения и входния кабел е недопустима.
3. Електрическите проводници трябва да бъдат в идеално техническо състояние, за да се изключи най-малката вероятност от поразяване с ток на обитателите на къщата.

Не трябва да се отместват на втори план правилата за безопасност в угода на естетическата съставка. Последиците могат да бъдат необратими. Всички клонове на разводката в къща от дърво трябва да се оборудват с автоматични прекъсвачи и други устройства за защитно изключване.

Тънкости при вкарването на кабела в дървената къща

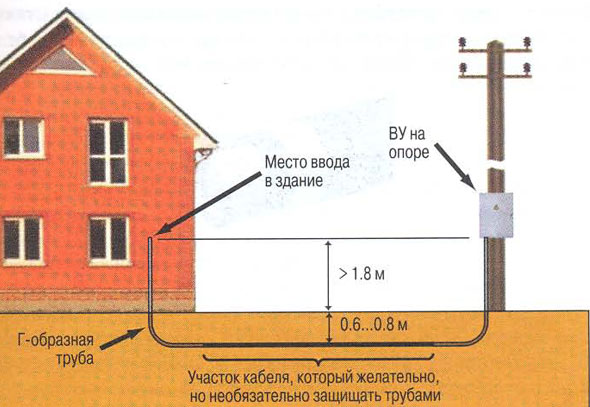

Съществуват два ключови начина за въвеждане на негорим кабел за по-нататъшното му окабеляване в дървена къща със спазване на безопасността. Първият е полагане под земята. Методът е надежден, тъй като кабелът е защитен от външни влияния.

Съществен минус са земните работи, свързани с изкопаването на траншея минимум 0,8 м дълбочина. Това е свързано с допълнителни финансови разходи.

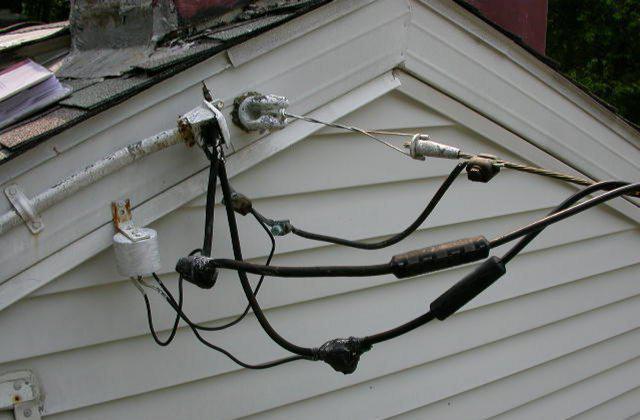

Вторият метод е прокарването по въздух. Тук е необходим допуск, а без него не може да се работи на електрически стълбове. Затова работата може да се извърши само от електротехници с подходяща квалификация.

Диаметърът на кабела в участъка стълб – къща не може да бъде по-малък от 16 мм. Тук е по-добре да се използват самоносещи алуминиеви проводници с добра изолация и експлоатационен срок най-малко 25 години. Линията не може да бъде продължена по-нататък с такъв проводник — за помещението е необходим меден проводник.

Ако няма проект, преди въвеждането на електричеството в дървена къща е необходимо да се изчисли натоварването при работа на всички електроуреди.

Самото вкарване се извършва в метална гилза. За целта в стената се прави отвор, в него се фиксира тръба, а вътре в нея се полага кабелът. Останалото пространство се запълва с циментов разтвор. Може да се накиснат кълчища в разтвора и да се използват като пълнеж на тръбата.

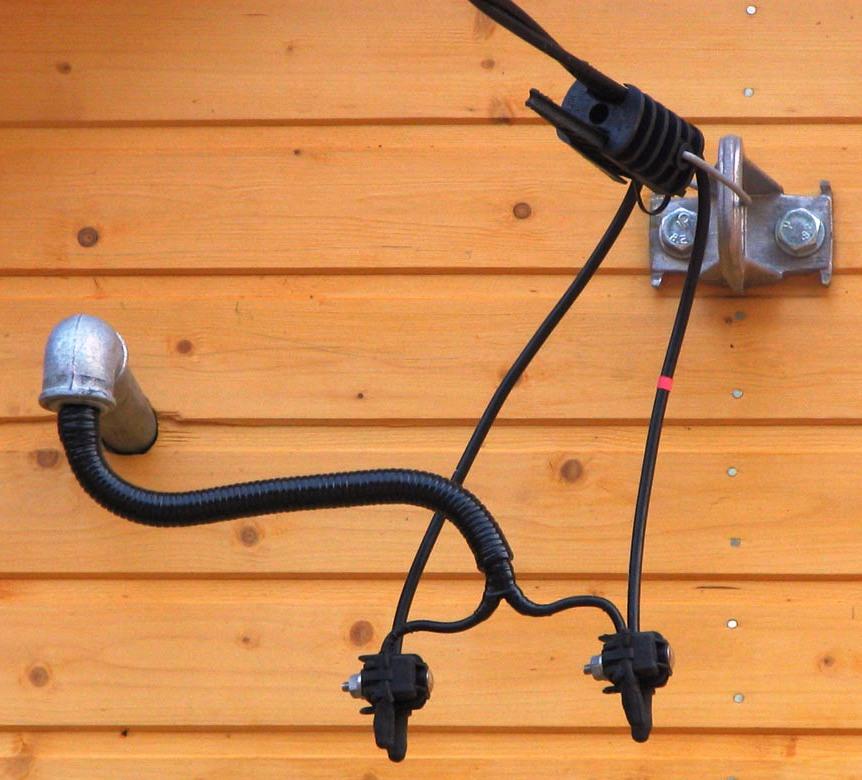

Към дървената стена кабелът се закрепва със специални скоби. Те осигуряват добър неокисляващ се контакт. В случай на използване на трос за окачване на кабела, за фиксирането му към ограждащата конструкция се монтира рим-болт.

Недопустимо е кабелът да се монтира опънат. Той трябва да виси свободно по цялата си дължина, а преди вкарването в стената трябва да се осигури положение под отвора. В противен случай атмосферната влага ще проникне в къщата по кабела. Не трябва да се претяга и самият трос.

Правилата регламентират и дебелината на стените на тръбата. За мощен кабел е необходима защита с дебелина до 1 см. Когато сечението на кабела не надвишава 4 мм, достатъчна е гилза със стени 2,8 мм. Това правило се прилага за цялото окабеляване в къщата.

Нюанси на полагане на участъка до разпределителното табло

Това също е един от важните участъци на електроинсталацията. Спецификата му се състои в това, че срещу претоварвания при к.с. не е подсигурен от автоматична защита. Проблемът се решава по следния начин: на участък с дължина до 3 м кабелът се поставя изцяло в метална тръба.

Автоматът може да се разположи отвън на дървената къща в защитен кожух. Този вариант е надежден, макар и не много удобен за обитателите на къщата.

УЗО и комплектът от автомати се поставят в прахо- и влагонепроницаема улична кутия непосредствено преди влизането в дървената къща. Задействането настъпва при ниво на натоварване, надвишаващо съответния параметър на основния автомат в разпределителното табло.

При монтажа на електромера трябва да се спази основното условие — да не се допускат прекъсвания в захранващата линия. Усукванията са категорично недопустими, затова за целта трябва да се използва само цял кабел.

Особености при полагане на мрежи вътре в къщата

Безопасното окабеляване вътре в къщата може да се извърши по два начина: открит и скрит. Първият е по-прост, но не винаги може да съответства на стила на помещенията. А скритият вариант на монтаж, изпълнен в съответствие с изискванията за електробезопасност, ще струва по-скъпо.

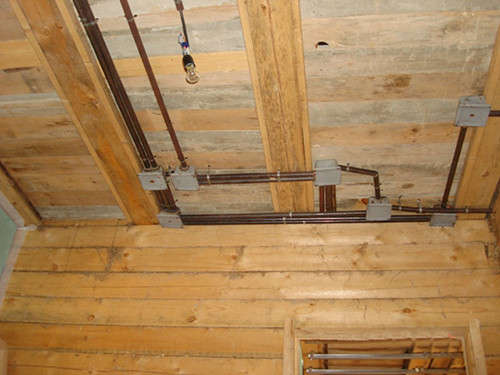

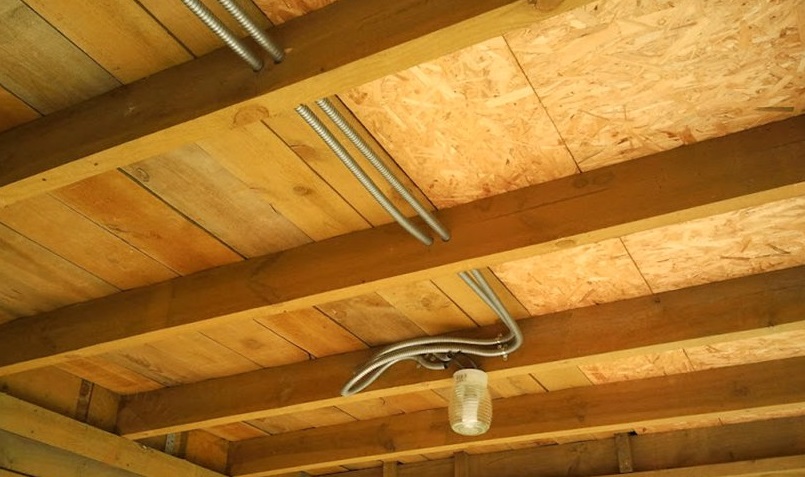

Методи за монтаж на открито окабеляване

Има няколко начина за монтаж на открито окабеляване. Всички те са безопасни и често се избират според стила на дизайна. В продажба има много надставни електроинсталационни изделия за полагане на открито окабеляване, както и техники за монтаж, които могат да внесат известен колорит в интериора.

При откритото окабеляване всичко се вижда. Всички неизправности могат да бъдат отстранени много бързо, като се смени проблемният участък. Този метод някога беше много популярен, но и сега за дървена къща това е единственото разумно решение.

Кабелът се прокарва вътре в сградата по стените и по тавана. При това пластмасовите кабелни канали могат да бъдат заменени с гофрирана полимерна тръба или с проводник ПВ-1. Усуканият шнур се навива на керамични изолатори, което може да се превърне в акцент на дизайна. Такова окабеляване може да бъде модернизирано, като се прокарват нови трасета.

На пазара има голям асортимент от самозагасящи канали. Винаги могат да бъдат избрани според цвета и стила на стаята.

Скрито окабеляване в дървена къща

Монтажът на скрито електроокабеляване в такава пожароопасна сграда е трудоемък процес. Изборът на този вариант може да създаде много проблеми, ако се наложи ремонт на кабели или модернизация на мрежата. Въпреки това, поради нежеланието да се виждат открити проводници и разпределителни кутии, мнозина предпочитат именно скрития монтаж.

Такова електроокабеляване трябва да се предвиди на етапа на проектиране. За да се осигури максимална безопасност, окабеляването се изолира чрез метална или поцинкована тръба, задължително покрита с боя. Към контакта, както и към ключа, кабелът се прокарва през отвори, които предварително се защитават от запалване.

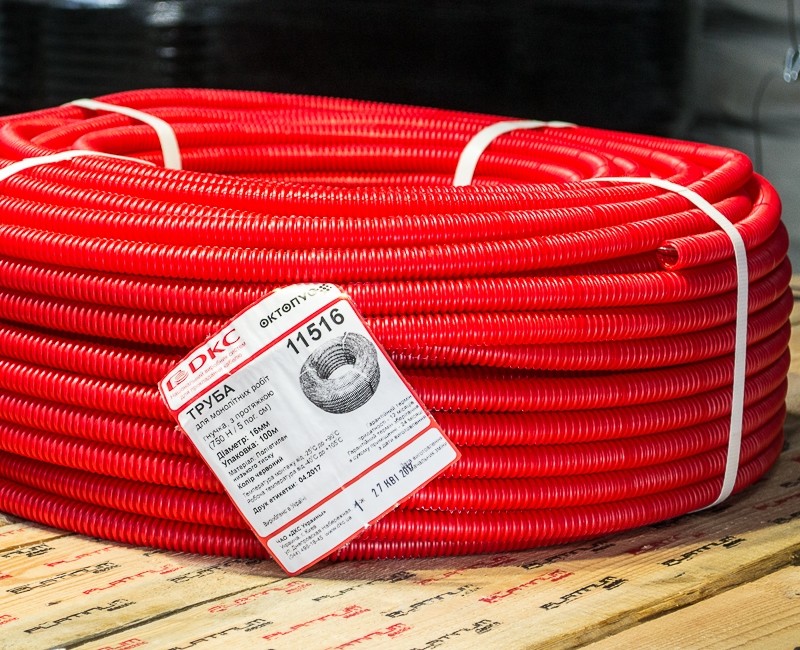

Скритият метод на монтаж на електриката в дървена къща се реализира изключително според нормативите. Използват се специални материали, които служат за противопожарна защита. Кабелът, положен в подовите конструкции, трябва да бъде в пластмасова незапалима тръба или в метален ръкав.

Когато се прави скрито окабеляване, трябва да се има предвид, че дървената конструкция ще се усяда. Ето защо не трябва да се допуска контакт на дървото с проводниците, металните или пластмасовите канали.

Както показва практиката, най-често методите на открито и скрито окабеляване се комбинират.

Какво трябва да знаете за сечението на кабела?

Този параметър се определя въз основа на големината на тока. Ако сечението и натоварванията не съответстват едно на друго, ще възникнат къси съединения, а в резултат – пожар. Така, ако в плановете е предвидено скрито окабеляване, а изчисленият ток е 16 А, е необходим кабел с минимално сечение 2 мм². При изчислен ток 25 А – 4 мм².

Кабелът се избира по групи на разпределение и в зависимост от очакваното натоварване. За да се включат контактите, е необходим кабел с медни жила със сечение 2,5 мм². Максималната обща мощност е 4,6 kW.

Осветителните уреди се захранват с кабел с напречно сечение 1,5 мм². Мощността на тази група е до 3,3 кВт. Затова броят и местоположението на източниците на светлина трябва да се планират още преди началото на монтажа – при съставяне на електрическата схема.

Домашно оборудване с голяма мощност се свързва с кабел с напречно сечение 4 мм². Такива уреди трябва да се включат в отделна розетка и не могат да се свързват с друга група.

Изводи и полезно видео по темата

Основното за електропроводката в пожароопасната къща:

Правилният подбор на кабел за изпълнение на проводката в дървената къща е гаранция за безопасност на нейните обитатели. Поради повишената пожароопасност на такова строение, трябва да се използват марки кабел с висока степен на надеждност.

Не трябва да се пропуска моментът, че кабелите и устройствата не трябва да контактуват с дървото. При условие на грамотен избор и изпълнение на проводката с отчитане на препоръките, ефективността, дълготрайността и безопасността на проводката могат да се гарантират.

Разкажете за това как избрахте кабел за осигуряване на загородната дървена къща с електроенергия. Споделете интересни технологични нюанси, които ще бъдат полезни на посетителите на сайта. Оставяйте, моля, коментари в намиращия се по-долу блок, задавайте въпроси, публикувайте снимки по темата на статията.
