Външна кутия за електромер: изисквания и особености на избора и монтажа на електротабло

Собствениците на частни имоти рано или късно трябва да изнесат уредите за комунално отчитане навън. Обслужващите организации поставят редица изисквания към това мероприятие. Едно от тях – съответният пункт от ПУЕ, според който таблото се монтира на фасадите на къщи, опори, стълбове, огради и т.н.

Ще разкажем за това как според строителните нормативи да разположим и закрепим външната кутия за електромер. В предложената от нас статия са описани подробно критериите за избор и правилата за монтаж на кутията за разходомера и друго оборудване. Дадени са полезни препоръки за сглобяване на таблото и извършване на монтажа.

Предназначение на външните кутии

Кутията трябва да изпълнява три функции. Първата – да осигурява безопасността на хората по време на обслужване и експлоатация на електрическата мрежа. Кутията задължително се заземява.

Втората – да създава оптимални условия за уредите, разположени вътре. Конструкцията трябва да бъде добре защитена от атмосферни въздействия: влага, слънчева светлина, вятър.

Кутиите за електромери се произвеждат от метал или пластмаса. Последните се смятат за по-безопасни при експлоатация, защото изключват поразяване на потребителя от ток.

Третата – да предоставя достъп до измервателния уред на представителите на обслужващата организация. Това условие е записано в договорите с потребителите, въпреки че в ПУЕ няма пряко изискване за монтиране на електромери навън.

Разновидности на кутиите по тип конструкция

Чуждестранни и местни производители предлагат различни по размер и вместимост кутии. Вариантът се подбира в зависимост от параметрите на оборудването, което се планира да се постави в кутията.

Размерите на таблото се подбират и според вида на електромера. Еднофазните измервателни уреди са по-малки от трифазните по габарити, понякога два пъти.

Има и определени маркировки, които подсказват типа, предназначението на кутията. Пример:

• ЩУ — обикновен и най-прост;
• ЩВР — вградена дълбоко в стената кутия;
• ЩРН — разпределително-навесен шкаф.

Ако това е просто измервателно табло, в него обикновено се поставя само електромерът, входният автоматичен прекъсвач, заземителните и нулевите шини. Устройства за защитно изключване, както и автомати за защита се монтират в „домашното“ табло. Но всичко това може да се съчетае и в един бокс.

Конструкцията на таблото може да бъде:

• подова;
• вградена;
• накладена или навесна;
• скрита или открита;
• цяла или разглобяема.

Кое точно оборудване, в какво количество и с какви параметри трябва да бъде монтирано в кутията — всички тези моменти се описват в проекта за електроснабдяване на частен дом. Ако такъв документ липсва, е необходима консултация с профилирани специалисти.

Основни критерии за избор на кутия

Основната задача на потребителя е да намери здрава, практична кутия, която ще издържи на продължителна употреба на открито. Кутията трябва да бъде удобна при монтаж и експлоатация.

Какво е важно в самата конструкция? Наличието на отвори с подходящ диаметър за кабелите, които идват от стълба и се извеждат до сградата. Желателно е тези елементи да имат уплътнителни гумени пръстени и пластмасови муфи.

В електротаблото трябва да се поберат всички необходими изходящи кабели и допълнително да остане пространство за модернизация или разширение на инсталацията.

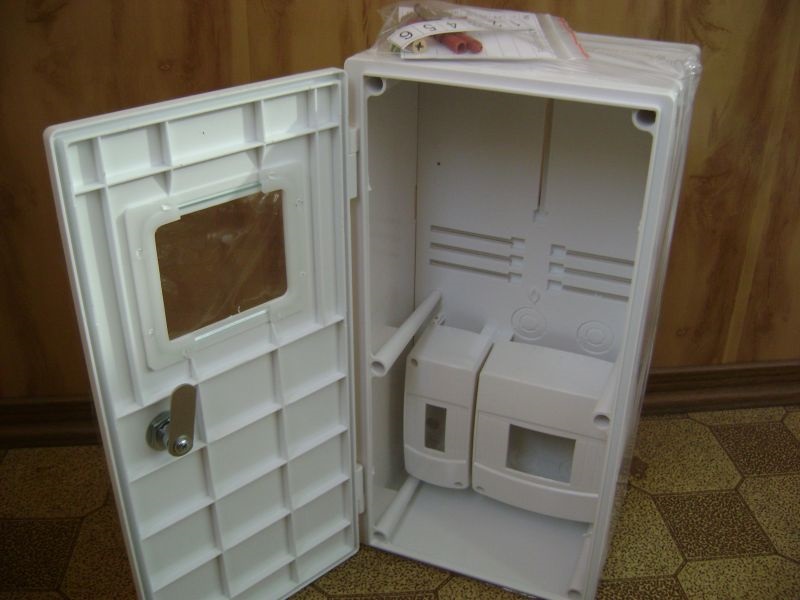

Удобен детайл — прозорец. Той изключва необходимостта от отваряне на таблото за отчитане на показанията и намалява честотата на контакт на вътрешното съдържание с въздух и влага. Обърнете внимание и на ушите за запечатване.

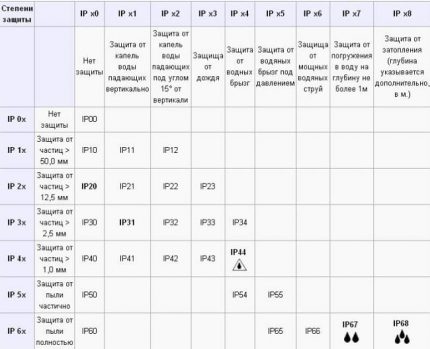

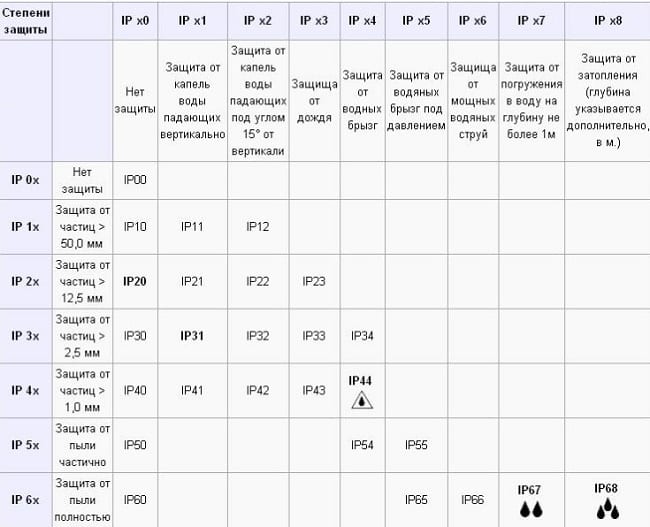

Още един важен момент — степента на защита от прах и влага. Тя се определя по индекса IP и цифрите до него.

Индексът IP20 означава, че боксът е защитен от частици прах по-големи от 12,5 мм, но е беззащитен срещу влага. Степента на защита IP65 гарантира пълна изолация от тези негативни фактори. Колкото по-високо е числото, толкова по-скъпа е конструкцията. Оптимален е вариантът с показател от 54.

При избора на електротабло също трябва да се гледа дебелината на стените му, диапазонът на работната температура, броят на крилата, типът на ключалката. Кутията може да се затваря с един индивидуален ключ или да бъде оборудвана за няколко еднакви ключа.

Изисквания към монтажа на кутията

Измервателното устройство и допълнителното оборудване се допуска да се монтират само в достатъчно здрава конструкция. Тя трябва да бъде добре изолирана от влага и други негативни атмосферни явления.

Електромерите при значителни температурни разлики могат да дават грешки в показанията, затова се препоръчва да се изолира кутията със специални капаци или нагревателни елементи. Това ще удължи и срока на експлоатация на устройствата.

Основни пунктове от ПУЕ-7:

1. Разстоянието между пода и кутията с клемите на електромера трябва да попада в диапазон 0,8-1,7 м. Допуска се отклонение на първия показател до 0,4 м.
2. Ако мястото за поставяне е достъпно за външни лица, кутията трябва да бъде оборудвана с надеждна ключалка и наблюдателно прозорче.
3. Конструкцията и размерите на шкафа трябва да осигуряват лесен достъп до всички елементи на инсталацията и възможност за замяна на уредите, ако е необходимо.
4. По време на монтажа задължително до електромера се оставят краища на проводници от 12 см. Отрезъкът на нулевия проводник на крайната дължина от 10 см трябва да има отличителен цвят.
5. Задължително заземяване с медни защитни проводници.
6. Електропроводката не трябва да има спойки.
7. Срокове за проверка: за трифазни електромери — 1 година, за еднофазни — 2 години.

Освен изискванията за самите електромери и кутии, правилата се прилагат и за кабели, проводници, крепежни елементи. За многожилен кабел е задължително използването на НШВИ (накрайници). При закрепване на краищата на кабелите към оборудването са необходими и хермовводи (уплътнения).

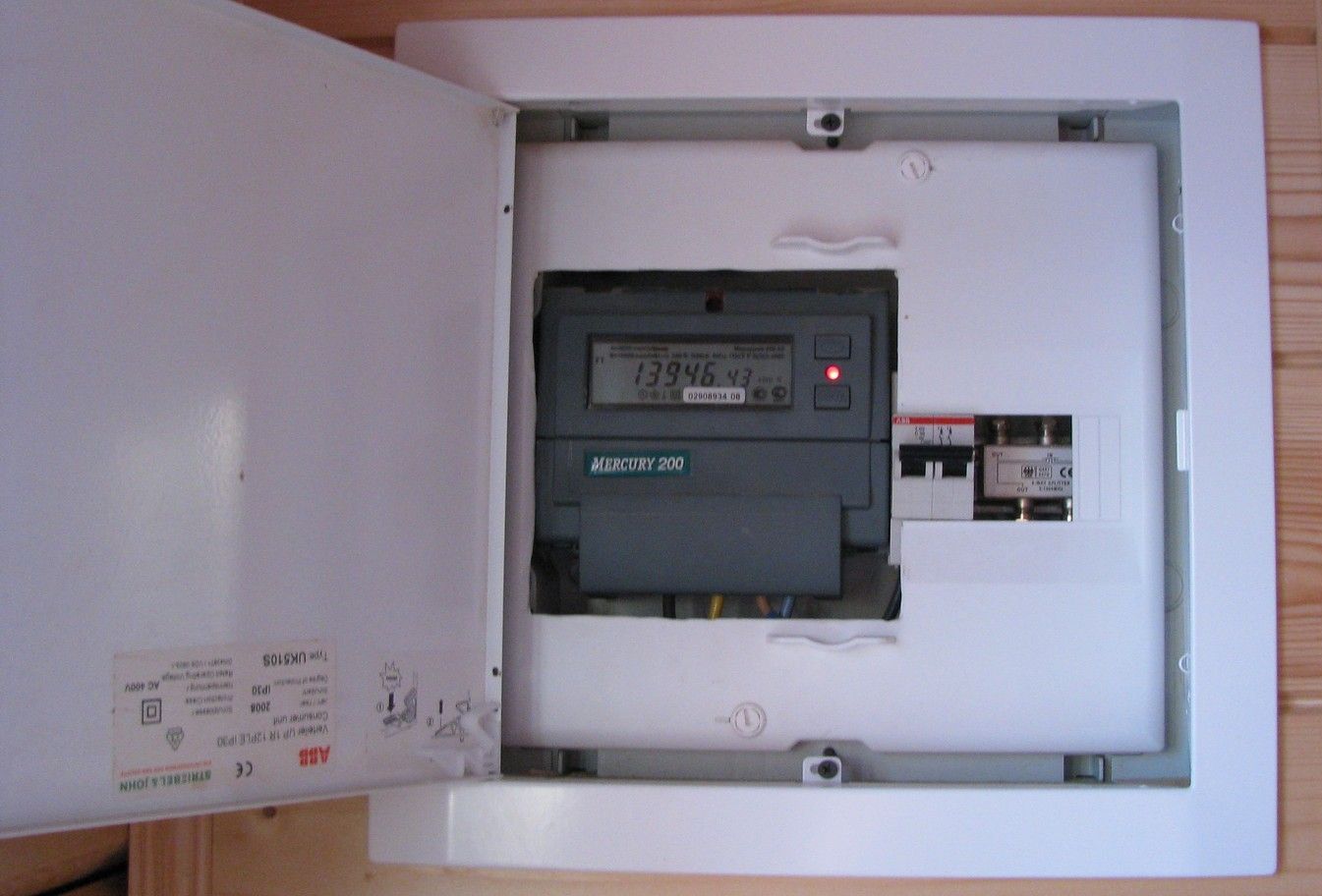

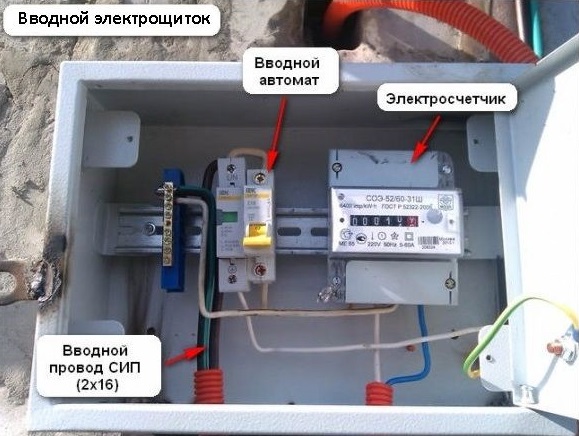

Един от вариантите за обзавеждане на електротабло, в което са инсталирани измервателен уред и входен автомат. Схемата на разположение на уредите и техните технически характеристики се избират според параметрите на конкретната електромрежа.

Шкаф „направи си сам“

Ако имате опит и желание, можете сами да обзаведете шкаф за електромера. Ще трябва да закупите самата конструкция, да се въоръжите с необходимите инструменти и да извършите монтаж на електротаблото според спецификата на домашната електромрежа.

Ако попадне шкаф с нужните габарити, но в него липсва прозорче, уши за пломби или някои отвори, тези елементи е допустимо да се добавят. Но работите трябва да се извършват според правилата за безопасност и изискванията на контролните органи.

Цялото необходимо оборудване се закрепва на DIN-шини. С много модели измервателни уреди в комплекта се доставят части, които могат да бъдат полезни при монтажа (стикери, капачки, крепежни елементи). Основната задача е да се съберат уредите и да се свържат правилно помежду им.

Модели на външни електромери

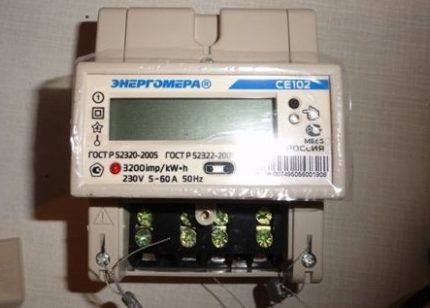

Ако купувате нов електромер, а не изнасяте от помещението вече съществуващ, е необходим уред, подходящ за използване на открито.

Обърнете внимание на следните моменти:

• Индукционните модели са значително по-чувствителни към температурни колебания от електронните.
• DIN-шината като начин на закрепване е по-предпочитана.
• Влезте в сайта на електроснабдителната организация и вижте кои модели са разрешени за инсталиране на територията на Русия.
• За многотарифна система на плащане изберете устройство, способно да отчита повече от три тарифа.

Известността на марката и наличието на сервизни центрове също има значение. Проверен производител — това е качество, ремонтопригодност и лоялност на контролните организации.

Разгледайте варианта за закупуване на електромер и кутия от един производител: така по-лесно се постига пълноценно обединяване на устройствата и корпуса.

От наличните в продажба местни марки могат да се разгледат следните: INCOTEX, «Тайпит», «Енергомера», EKF. Особено популярен е моделът «Меркурий» 230 АМ-03. Той е еднотарифен и може да дава точни показания при температурен диапазон от -40 до +55 градуса.

От чуждестранните производители добре се препоръчват: шведско-швейцарският ABB, френският Schneider Electric, турският Legrand. Но при европейските марки диапазонът на работните температури често не съответства на руските реалности.

Препоръчително е да се посъветвате със специалистите на обслужващата организация във вашия регион. Обикновено те разполагат със списък на уредите, които вече са се показали от най-добра страна в процеса на експлоатация.

Автомат и нагревател

В кутията преди електромера се инсталира автоматичен прекъсвач. Неговите параметри трябва да се изчислят от общата мощност на всички консуматори – електроуреди, инсталирани или планирани в дома и на улицата/в гаража и други битови постройки.

Ако например общата мощност е 25 kW, то за тази стойност оптимално подхожда автомат от 63 A. Освен входящия е необходим автомат за изходящите линии, защитен за нагревателя и модема (ако има такъв). С помощта на последния показанията автоматично се предават към центъра за обработка. Но при такава схема не може без нагревател.

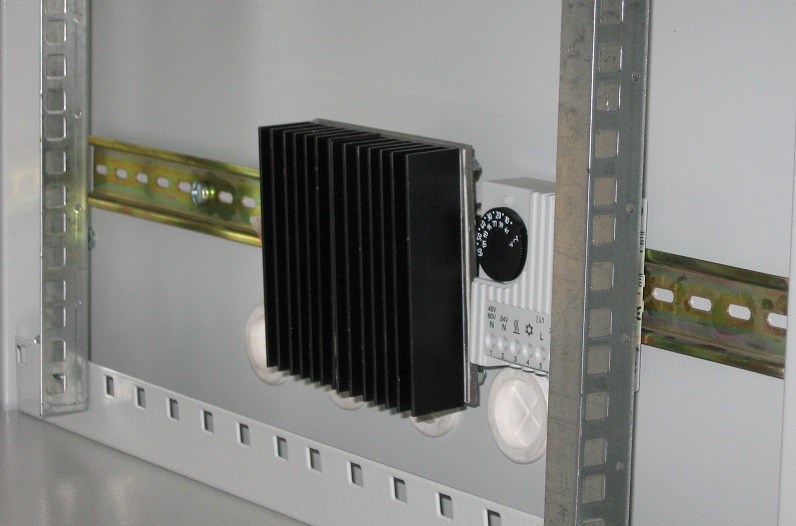

Нагревателят за ел. табло може да се включва-изключва ръчно или автоматично. Той е необходим за поддържане на оптимална температура в студа — електроуредите се нуждаят от топлина, за да работят без грешки.

Нагревателите за ел. табла се изработват от алуминий, който е покрит с незапалими термопластици.

Основните функции на елемента са да предотвратява появата на конденз, което възпрепятства корозионните изменения на токопровеждащите шини, контактите и предпазва уредите от повишена влажност.

Устройство за внасяне на резерв и УЗИП

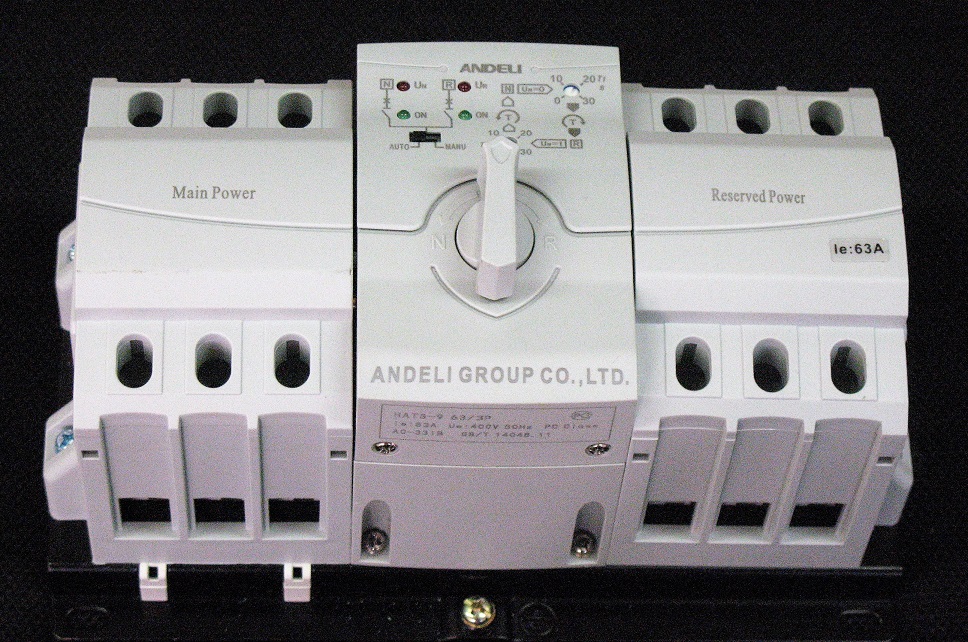

Ако в състава на електроинсталацията има автономен източник на захранване, след електромера трябва да се инсталира устройство за резерв. Този уред е необходим за ръчно превключване на консуматорите от външната мрежа към генератора и обратно.

Устройството за влизане на резерв изключва едновременното задействане на два различни източника на захранване (външна мрежа и генератор), в което се състои неговата задача.

За защита на инсталацията от мълнии, високоволтови скокове и пожари от тези въздействия, в таблото се добавя УЗИП (защита от импулсни пренапрежения). Поставя се след входящия автомат и през отделен предпазител. УЗИП е задължителен, ако влизането в сградата става по въздушен път.

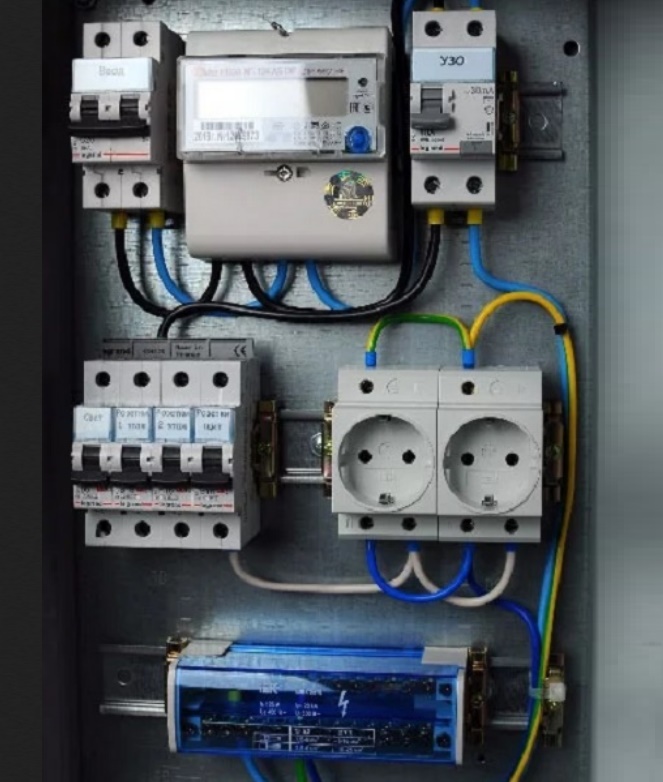

Допълнително в таблото може да се монтира противопожарно УЗО, крос-модул за разпределение на електроенергията по различни групи консуматори. Понякога в кутията добавят и диференциален автомат.

Контактът е един от незадължителните елементи. Но ако на вашия имот само строителство или е необходимо външно включване за някакво оборудване, без него не може. И не забравяйте за нулевата шина, тя обединява всички нулеви кабели и се използва за комутиране на жилата.

Как се осъществява монтажът?

Свързването на цялото оборудване трябва да се извършва от електротехник при условие, че разполага с необходимите за подобни работи документи. Такива специалисти има при собственика на електропровода. Да каните някой друг или да правите всичко самостоятелно е нецелесъобразно.

Неквалифицирани майстори могат да не съпоставят техническите характеристики на входното оборудване с действителните натоварвания на мрежата, да «забравят» за устройствата за защита от токов удар или дори да допуснат груби грешки при последователността на тяхното свързване. Ето защо е много желателно да знаете как се извършва монтажът.

Първо се оборудва входното устройство — това е самият шкаф, в който се намират механизмите за защита и свързване на входящите кабели с изходящите. Добре е, ако тръбата с кабела влиза директно в самата кутия. Нека разгледаме процеса на свързване на примера с трифазна мрежа.

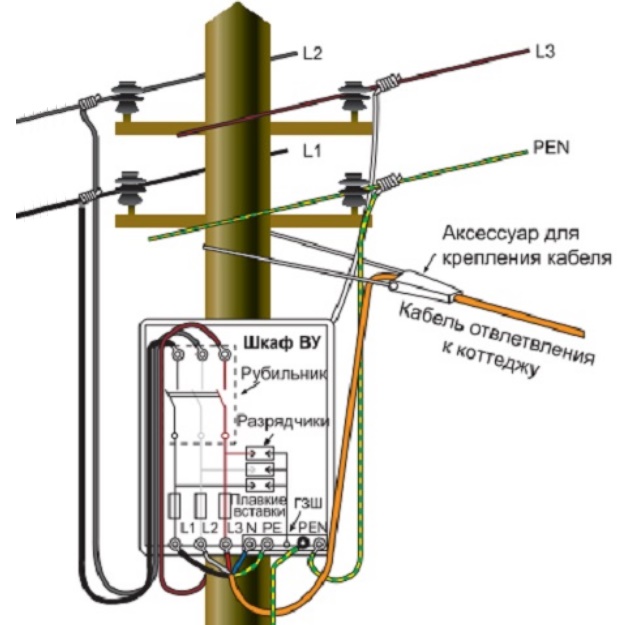

На фигурата се вижда как три проводника на фаза (L1, L2, L3) са свързани към входните контакти на прекъсвача. Последният ще отреже цялата мрежа, ако е необходимо. На фигурата също: N – нула; PE – земя

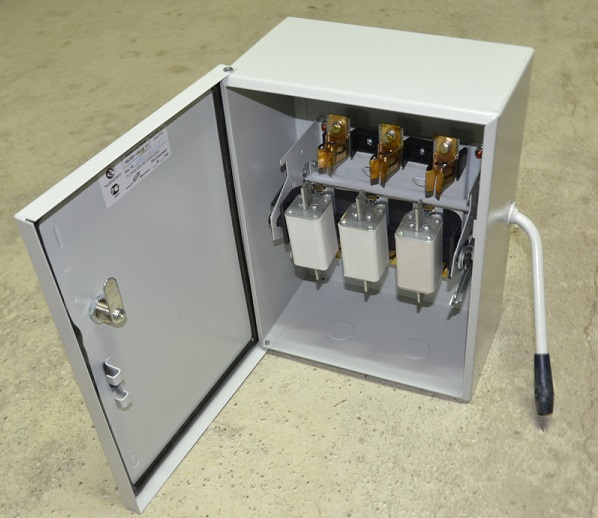

Прекъсвачи има много в продажба, ще свърши работа един триполюсен автомат, който може да се изнесе извън входното устройство. Една от такива конструкции е ЯБПВУ-100. Това е желязна кутия с разединителни контакти и плавки вложки на 100 А.

Изнесеният навън прекъсвач позволява да се изключи токът ръчно. Плавките вложки и защитата от импулсно пренапрежение ще направят това автоматично

Най-важният елемент на входното устройство е и заземителната шина, към която се свързва повторното заземяване с нулевия входящ проводник. Тя разцепва PEN-проводника на заземителен проводник и изходяща нула. След това кабелът от кутията отива до къщата, където е инсталирано собствено табло.

Разцепването на нулата може да се случи и в самото входно устройство. В този случай таблото ще се нарича входно-разпределително.

Ако се подразбира разключване на външното окабеляване, може от основното табло да се направи специален отклон. Така устройствата, предназначени за трифазно захранване, ще имат отделни автомати, УЗО.

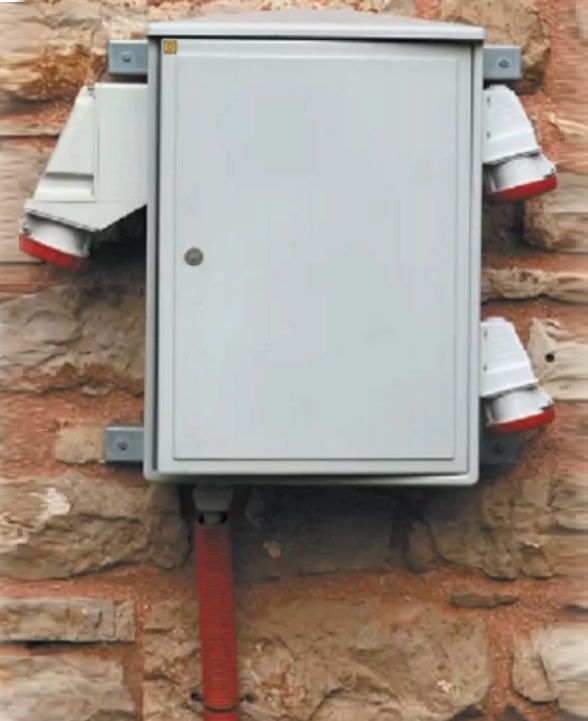

На корпуса на това табло са монтирани трифазен (вляво) и еднофазни (вдясно) силови съединители. Контактите са надеждно защитени от прах и влага

Оборудването се свързва чрез силови щепселни съединители или кутии с шини. Степента на защита при тях трябва да бъде по-голяма или равна на показателя IP45.

За това как да се сглоби и монтира таблото за електромера в апартамента, подробно е написано в следващата статия, с която препоръчваме на собствениците на градски жилища да се запознаят.

Изводи и полезно видео по темата

Видео #1. Сглобяване на всички елементи на кутията преди монтажа:

Видео #2. Сглобяване и инсталиране на трифазен електромер вместо стария еднофазен, плюс сметка за подобни работи:

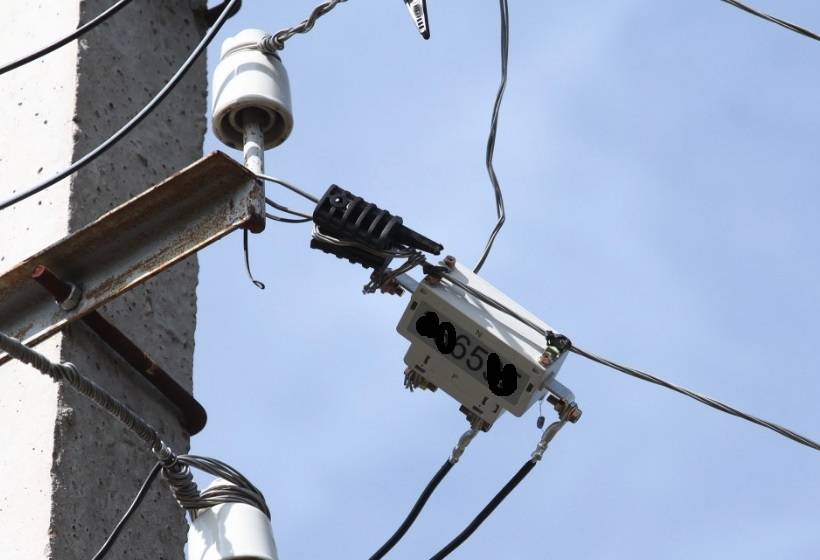

Видео #3. Разглеждане на процеса на свързване на електричеството от стълба (стълб):

За да се монтира кутия за електромер навън, трябва да се избере самата кутия и нейното вътрешно оборудване така, че конструкцията и уредите да издържат на външните условия. Таблото може да се сглоби самостоятелно, но всички връзки от стълба до къщата е по-добре да се поверят на майстор от обслужващата организация.
