Свързване на еднофазен електромер и автомати: стандартни схеми и правила за свързване

За отчитане на консумираната електроенергия и защита на мрежата в повечето битови и жилищни обекти е необходимо да се осъществи свързване на еднофазен електромер и автомати. Това мероприятие обикновено трябва да извърши собственикът на помещението.

При наличие на малки умения за работа с ел. инсталация може самостоятелно да извършите такава работа без привличане на външни специалисти, а ние ще ви разкажем как да го направите.

Типична схема на въвеждане на еднофазна мрежа

Към огромното мнозинство от апартаменти, градински участъци и малки битови обекти като гаражи е доставена еднофазна мрежа. Начинът на свързване на измервателния уред (електромера) и предпазващите веригата елементи (УЗО, автоматични прекъсвачи и диференциални автомати) е еднакъв.

В зависимост от условията на експлоатация и захранваните уреди схемата на свързване на еднофазния електромер може да претърпи следните промени:

• Отсъствие на въвеждане на “земя”.
• Отсъствие на индивидуален входящ автомат пред електромера. Той може да бъде общ за няколко вериги, оборудвани с измервателни уреди, или вместо него може да бъде инсталиран обикновен ръчен комутатор (прекъсвач).
• Отсъствие на разклонение на няколко вериги.
• Отсъствие на УЗО и автомати, защитаващи линията след електромера.

Ако автоматите или УЗО между електромера и потребителите отсъстват, то в случай на късо съединение или значително претоварване ще настъпи повреда на измервателния уред. Затова защита веднага след измервателния уред е необходима, още повече че най-простите автоматични прекъсвачи са евтини.

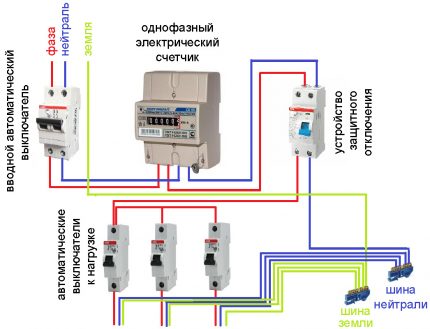

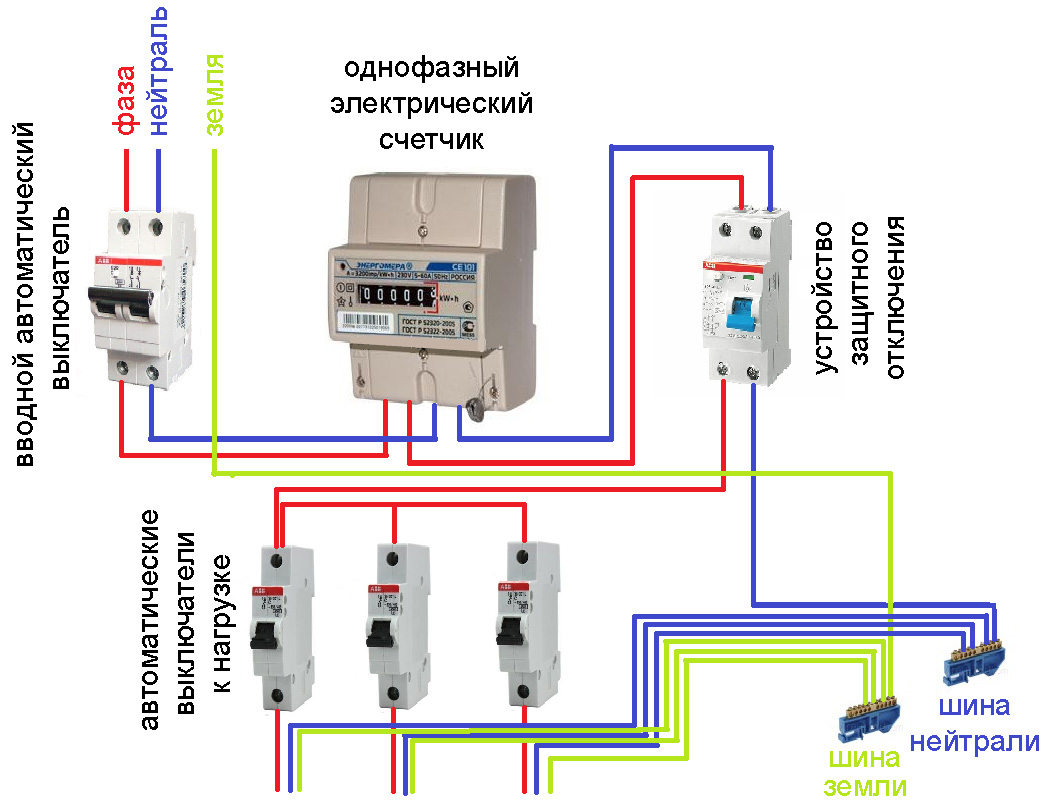

Типична схема на въвеждане на еднофазно електрозахранване на обект. Именно в такава последователност е необходимо да се свържат всички елементи, за да функционира системата нормално.

Разграничаване на отговорността за електроуредите

Електроинсталацията по обекта е защитена с отделни прекъсвачи, които регулират максимално допустимата сила на тока за участъци от веригата. Заплащането на тяхното закупуване и свързване се извършва от собственика на помещението.

Електромерът и главният автомат могат да бъдат физически разположени не само в зоната на отговорност на потребителя. Ако тези уреди са разположени в приватизиран апартамент, в гараж, в битово помещение или в рамките на границата на вила или парцел, то тяхната инсталация, обслужване и подмяна се осъществява от собственика на имота.

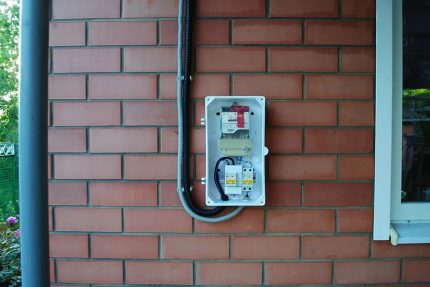

Според съвременните изисквания таблото с електромера трябва да бъде инсталирано отвън на вила или къща. Затова сега се произвеждат модели, които работят при ниски температури

В неговите задължения влиза и предоставянето на достъп на служителите на енергийните служби и управляващата компания до електромера за отчитане на показанията, неговото пломбиране или проверка. Също така специалистите имат право да поставят магнитни пломби. Ако ползвателят на помещението без основателна причина отказва достъп до територията, то доставчикът на електроенергия може да го прехвърли на общия тариф.

Ако пък уредите са разположени в общинска (неприватизирана) собственост, общодомова територия (входове) или извън частния парцел, то всички разходи носи или снабдяващата организация, или те са общи. В този случай организацията на работите и плащането се извършва от управляващата компания, етажната собственост, гаражно-строителния кооператив или градинарското дружество.

По-подробно за правните тънкости на подмяната и инсталирането на електромерите разказахме в този материал.

Свързване на електромера и автоматите

Ако мястото за монтаж на уредите за отчитане и защита е разположено в зоната на отговорност на собственика на помещението, то е необходимо да се извърши тяхното инсталиране съгласно типовата схема на свързване на електромера и автоматите.

Монтиране на разпределително табло

За удобство на монтажа и защита на електроуредите е най-добре да се използват специално изработени за тези цели разпределителни табла.

Съгласно т. 7.1.7 от ПУЕ (Правила за устройство на електроуредбите) такива комплектни устройства се отнасят към апартаментните табла. Тяхната цена започва от 2,5 € и достига до 100 €.

Обикновено в такова табло се инсталира само апаратура от следния тип:

• главен автомат;
• електромер;
• автоматични прекъсвачи, предпазители и други устройства за управление и защита;
• устройства за защитно изключване;
• клеми, шини и други комутационни елементи;
• елементи на несилови мрежи, например, за кабелна телевизия;
• блокове за непрекъсваемо захранване с постоянен ток с външни акумулатори;
• блокове за управление на система “умна къща”.

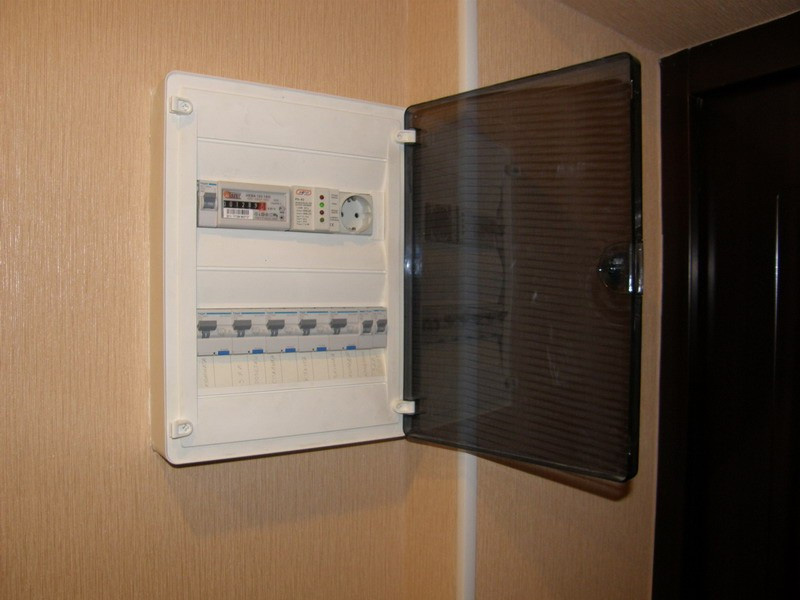

Метален или пластмасов бокс защитава поставените в него уреди от физическо въздействие, проникване на влага и прах. Апартаментните табла, разположени в зоната на отговорност на потребителя, не се пломбират, за да има собственикът на помещението достъп до автоматичните прекъсвачи. Такава процедура се извършва само за електромера.

Таблата са оборудвани със специален профил, който е направен от пластмаса или поцинкован метал – DIN-рейка. На тях се закрепва цялото модулно оборудване, включително и електромерите. Това позволява компактно и надеждно да се разположи блоковата апаратура.

Електротаблата биват два вида:

• Стенни. Задната стена при тях е разглобяема. Свалят я и я закрепват към стената с помощта на самонарезни винтове с дюбели, а след това надяват корпуса. При избора на такъв вариант трябва предварително да се определи мястото за вкарване на електропроводката в таблото.

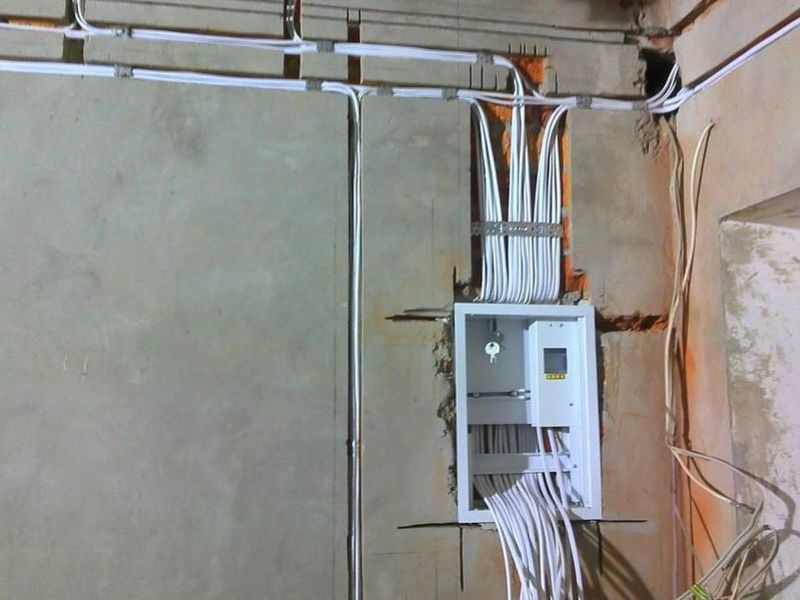

• Скрит монтаж. В този случай под таблото е необходимо да се издълбае ниша.

При избора на модел трябва на първо място да се уверите, че наличното място е достатъчно за всички компоненти за управление на електросистемата. По-добре е да вземете табло с известен резерв от обем, тъй като в бъдеще е възможно присъединяване на нова автоматика.

Таблото със скрит монтаж няма да стърчи от стената. Но обемът на необходимата работа за неговото инсталиране е много по-голям, отколкото за стенните модели.

Ако трябва да се инсталира разпределително табло на открито, то за целта съществуват специални модели, които ще осигурят защита на оборудването от дъжд, сняг, силен вятър с прах и други природни явления.

Препоръчваме също да прочетете друга наша статия, в която подробно разгледахме как да извършите свързването на електрическото табло. Повече информация – отидете на линка.

Необходимост от входящ автомат

Необходимостта от инсталиране на входен автоматичен прекъсвач и неговият номинал могат да бъдат записани в договора за предоставяне на услуги за подаване на електроенергия. Ако няма такива изисквания, все пак е по-добре да се използва автоматичен прекъсвач.

Работата е там, че за монтаж и работа с уредите за измерване и контрол на подаването на електроенергия е необходимо да се изключи захранването на мрежата. Ако входният автоматичен прекъсвач е разположен на територията на потребителя, тогава може самостоятелно да се извърши неговото изключване.

В противен случай, изключването на подаването на електричество може да стане само с разрешение на доставчика на електроенергия, като ще е необходимо да се извика специалист, тъй като достъпът до общите разпределителни табла за външни лица е забранен.

Това създава следните проблеми:

• необходимо е да се договори време за изключване;
• ако към един комутатор са свързани няколко потребители, то ще трябва да ги уведомите за временното изключване на подаването на електроенергия;
• извикването на специалист при неаварийна ситуация ще струва пари.

Времето за извършване на всички работи при изключено електричество ще бъде ограничено. Затова е необходимо веднага да подготвите мястото, инструментите и да извършите предварителните етапи, които не изискват липса на захранване.

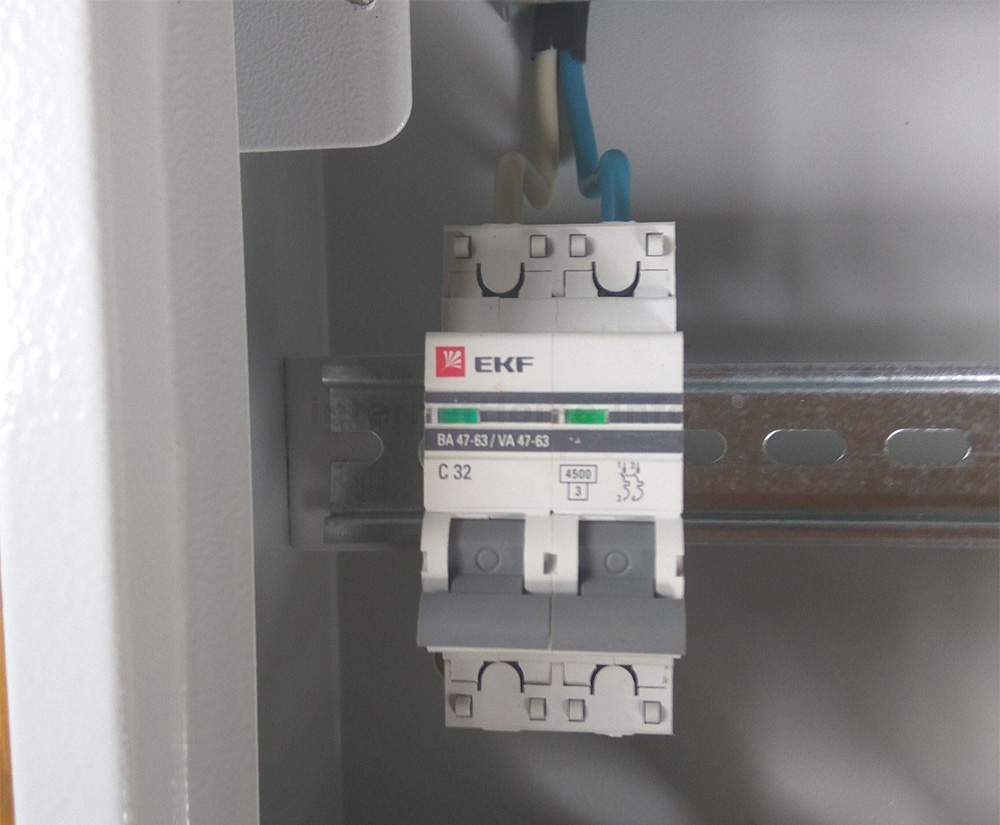

Входящите автомати с номинал 32-64 A не са скъпи: от 3 € за китайски EKF до 10 € за френските Legrand или Schneider

Поради това, преди да свържете автоматиката и еднофазния електромер, е по-добре веднъж да монтирате входящия автомат, отколкото всеки път, когато трябва да работите в собственото си електрическо табло, да се договаряте за това с електротехници.

Съвременни електромери

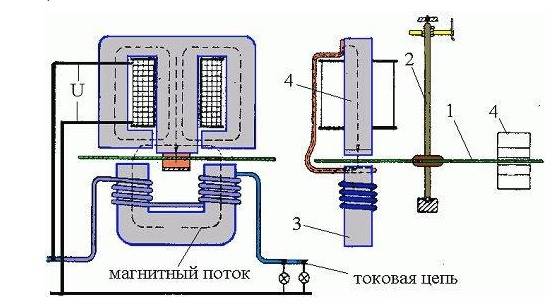

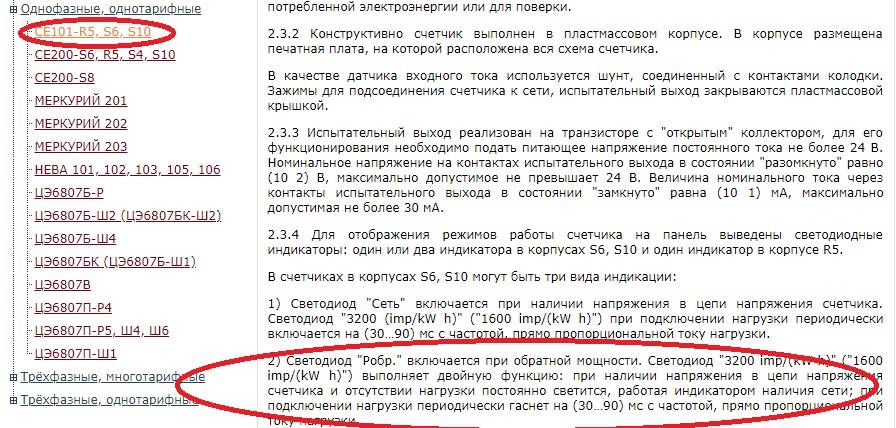

В момента в електрифицирани обекти има два вида електромери: остарели електромеханични или нови електронни. Основните показатели на всеки тип електромер са два.

Клас на точност (КТ) определя максимално допустимата грешка в проценти при измерване на електроенергия. Към момента съществуват класове битови електромери (от най-нисък до най-висок): “2.5”, “2.0”, “1.0”, “0.5” и “0.2”. Съгласно т. 138 от Постановление на Правителството на РФ №442 от 04.05.2012 г. за физически лица този параметър трябва да бъде 2.0 или по-висок.

Поради това при закупуване на уреда няма нужда да придобивате модели с по-висок клас, например “0.5”. Те са по-малко търсени и по-скъпи, затова мениджърите на търговски фирми често се опитват да продадат такива устройства на купувачи, които не са запознати с темата.

Вторият важен показател е максималният ток, който уредът може да пропусне през себе си. За битови и жилищни помещения този показател за еднофазно устройство не може да бъде по-голям от 60 A.

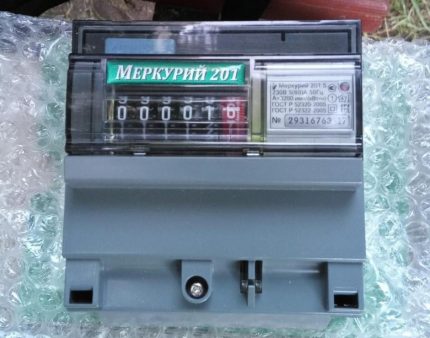

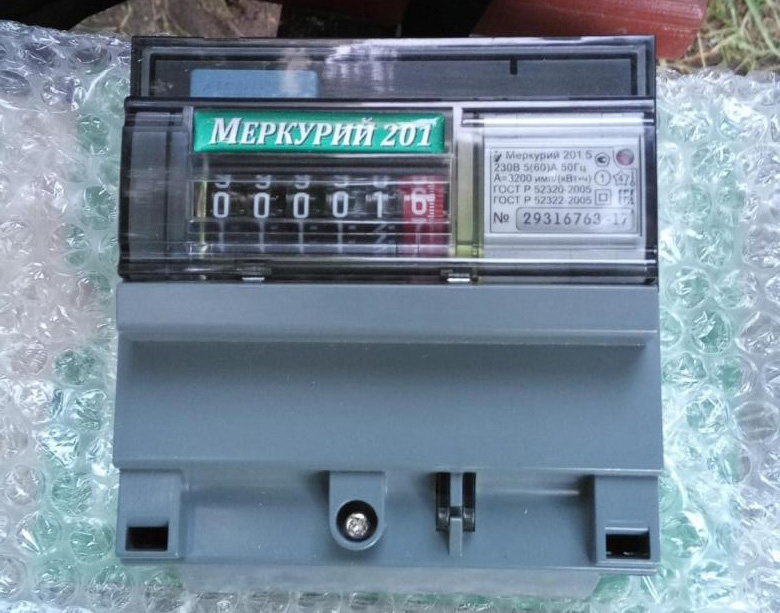

Битов еднотарифен електромер от руско производство с клас на точност “1.0”, предназначен за работа с ток до 60 A, струва около 6 €

Съществуват и многотарифни електромери, които могат да се програмират за изчисляване на потребената електроенергия в различни денонощни периоди.

Повечето измервателни уреди се монтират на DIN-релса в разпределително табло. При това моделът на таблото и електромера трябва да се избере така, че показанията да могат да се отчитат през прозорче, без да се отваря вратичката – това е много удобно.

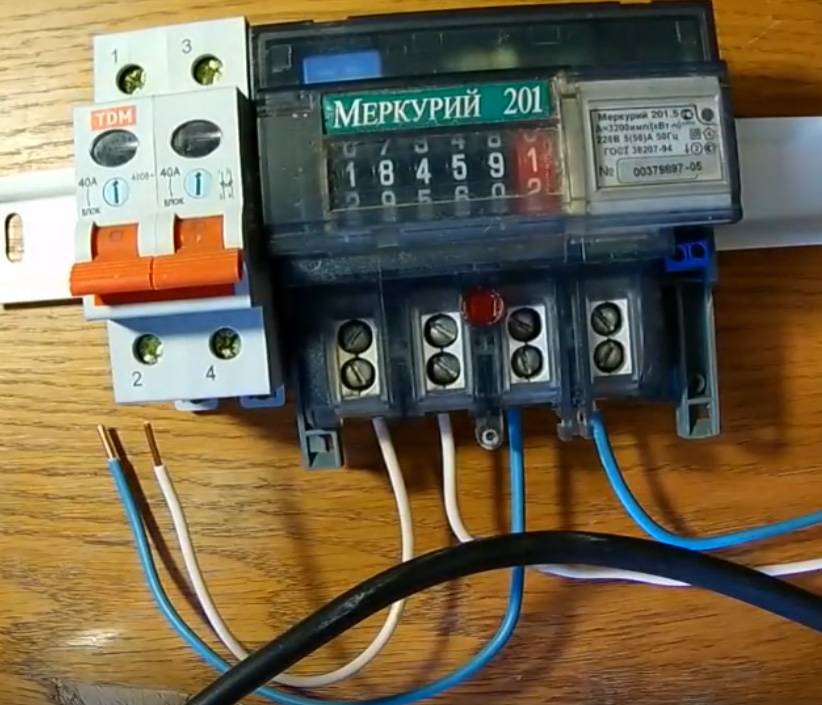

Еднофазният електромер има 4 силови клеми за свързване на проводниците. Винаги, ако гледате уреда, отляво надясно те са в следния ред:

1. Приходяща фаза.
2. Отходяща фаза.
3. Приходяща неутрала.
4. Отходяща неутрала.

Преди началото на монтажните работи е необходимо да обезтоковите проводниците: изключете входящия автомат или прекъсвача, а също така задължително проверете липсата на напрежение с мултиметър или индикаторна отвертка. При това не само на фазата, но и на неутралата.

И електромерът, и цялата автоматика се закрепват на DIN-релса с помощта на присъстващите при тях закрепващи скоби.

Цялата работа по комплектоването на таблото е по-удобно да се извършва на маса. Затова е по-добре първо напълно да сглобите конструкцията, а след това да я прикрепите към стената.

След това е необходимо да почистите проводниците, които идват от входния автоматичен прекъсвач, с помощта на снемач на изолация или канцеларски нож. Дължината на отрязъците трябва да бъде такава, че да не висят, но и да не са опънати. Почистените краища се вкарват в клемите и се затягат с помощта на отвертка, като трябва качествено да се затегнат и двата винта.

Автоматични прекъсвачи и УЗО

Със собствените си ръце можете да осъществите свързване не само на електромера, но и на автоматичните прекъсвачи, които ще защитават линията и измервателния уред от претоварване и късо съединение.

Монтирането на всички устройства се извършва също на DIN-шина. Автоматичните прекъсвачи се свързват само към фазата, а УЗО – и към нулата, която се извежда на шината. Желателно е между автоматичните прекъсвачи да се оставя малко пространство, тъй като по време на работа те се нагряват, а достъпът на въздух отстрани помага за охлаждането.

Проводникът “земя” върви отделно към своята шина. Той не влиза в електромера, както и в автоматичните прекъсвачи и УЗО.

Изводи и полезно видео по темата

Комплектоване на таблото с електромер, автоматични прекъсвачи, контакт и шини:

Сглобяване на апартаментно табло със собствените си ръце:

Самостоятелно да замените или инсталирате еднофазен електромер е достатъчно просто. Но при работа с електричество е необходимо да спазвате правилата за безопасност. Включително да не променяте последователността на устройствата в схемата на свързване.

Ако притежавате необходимите знания и умения за свързване на еднофазен електромер, моля, споделете ги с другите посетители на нашия сайт. Разкажете за нюансите на свързването, които са ви известни. Оставете своите коментари, задавайте въпроси в блока под статията.
