Кутия за електромер в апартамент: нюанси на избора и монтажа на бокс за електромер и автомати

За разпределението на електролиниите в апартамента отговаря електрическият бокс – своеобразен „пункт за управление“, в който са монтирани защитни автоматични устройства и уред за отчитане на енергията.

Ако изберете и монтирате правилно кутията за електромера в апартамента, а след това свържете уредите според установените изисквания, използването на битова техника, осветително оборудване и електроинсталации ще бъде не само непрекъснато, но и безопасно.

В тази статия именно ще говорим за тънкостите при избора на бокс за електромер и за основните етапи на неговия монтаж. Също така ще дадем полезни препоръки за свързване на електроуредите.

Как да изберете апартаментно електротабло?

Ако външните кутии за електромер не са новост, то боксовете за апартаменти се появиха наскоро. Преди беше достатъчен разпределителен шкаф, който се монтираше на площадката.

Той обслужваше от 2 до 6 апартамента, а съдържанието му се състоеше от електромери според броя на жилищните помещения и защитни групи.

Сега се увеличи броят на електроуредите, които са много по-мощни от остарелите устройства. Ако преди енергопотреблението за един апартамент беше 750–800 W, то днес само един сешоар или прахосмукачка консумират повече от 1,5 kW.

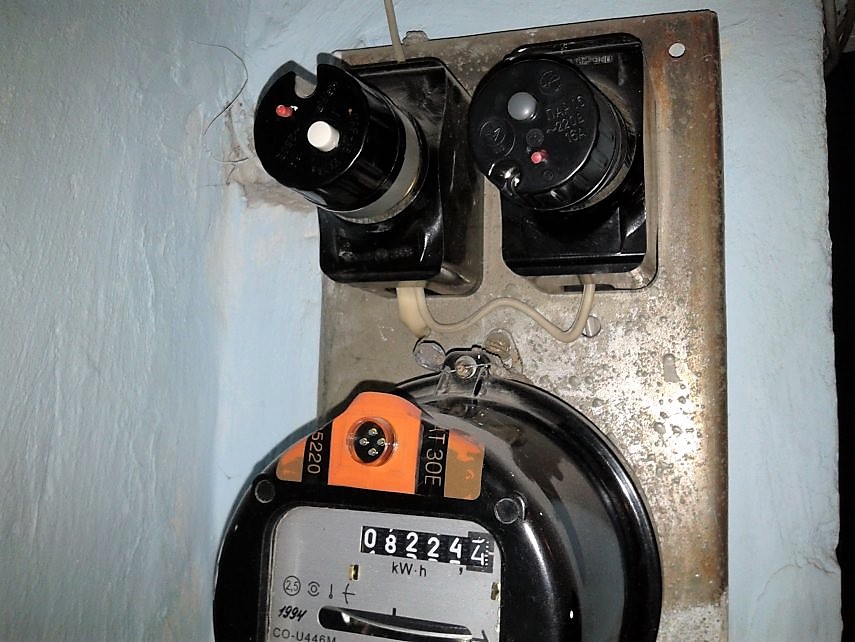

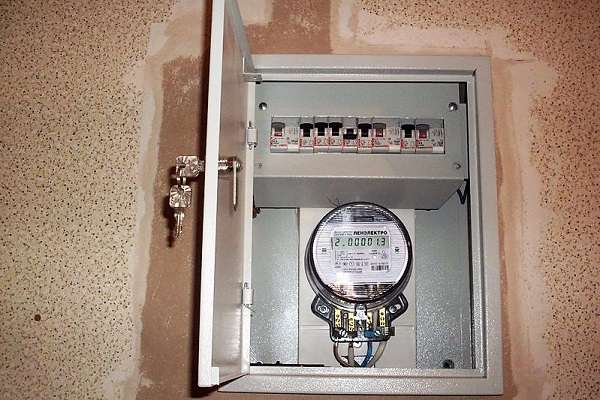

Пример за „табло“, което преди монтираха в апартамент или частна къща: уред за отчитане на киловатове енергия и чифт „пробки“ с предпазители

Съответно, се промениха изискванията към оборудването, появиха се нови уреди, гарантиращи пълна безопасност на обитателите на апартаментите.

Изборът на табло за електромера на консумираната електроенергия, неговото запълване и свързване трябва да се извършва само от квалифициран електромонтажник – на любители без разрешение е забранено да се занимават със сглобяването на бокса.

Предназначение на бокса за електромер

Електромонтажните устройства се разполагат в специална кутия, подбрана по размер, която изпълнява няколко функции едновременно:

• служи като основа за закрепване на защитните устройства и друго оборудване;
• групира оборудването на едно място, което улеснява експлоатацията и поддръжката;
• защитава устройствата от случайно натискане;
• защитава вътрешното съдържание от въздействията на външната среда.

Апартаментните електротабла се различават както по габарити, така и по материал на изработка. Произвеждат се от пластмаса или метал. Някои приличат на шкафове, други – на малки боксове.

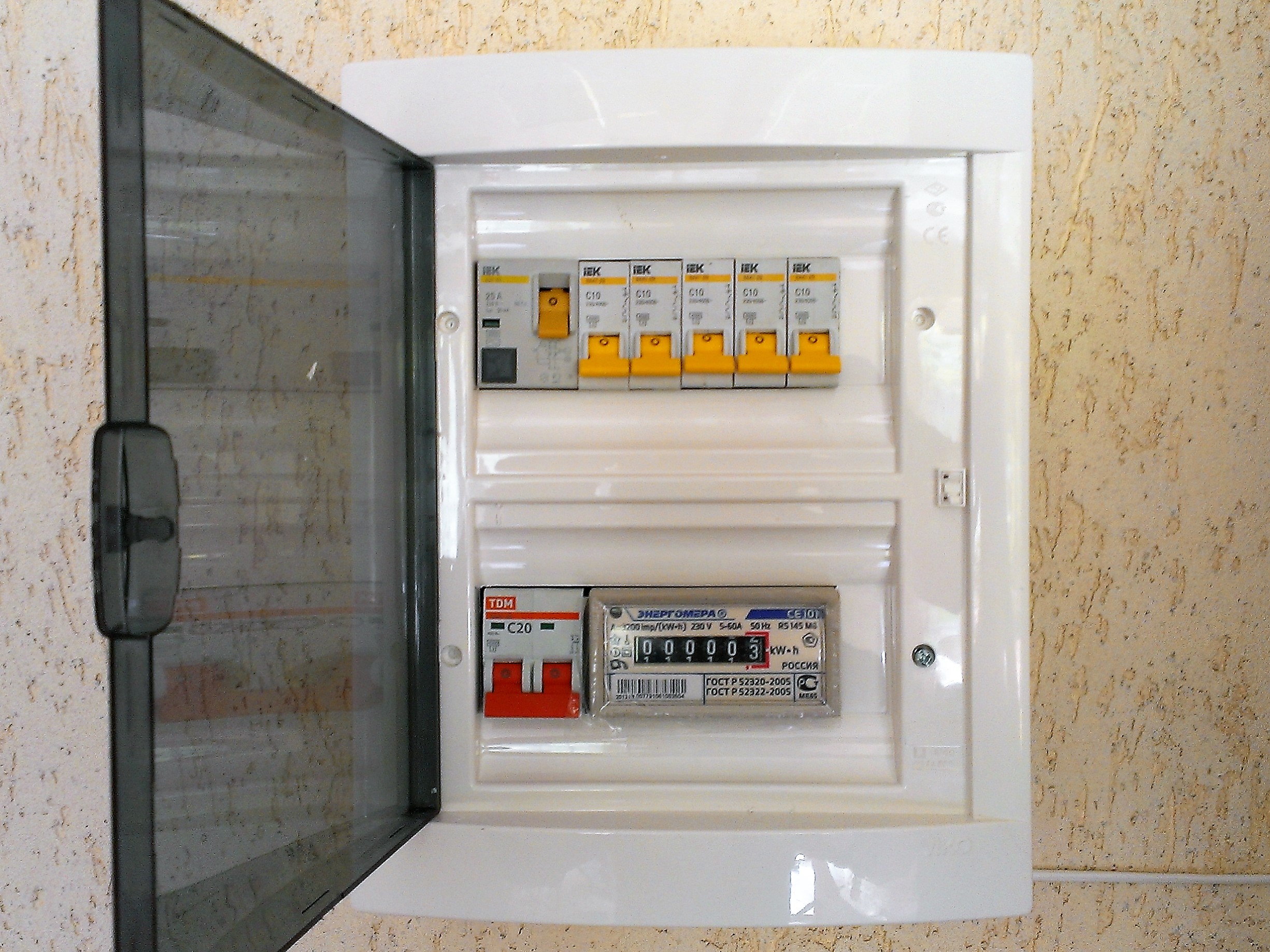

Най-търсени се считат пластмасовите модели с възможност за инсталиране на електромер и 6-24 броя автомати.

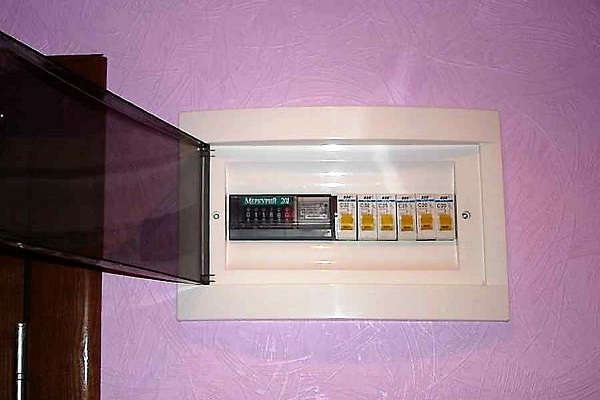

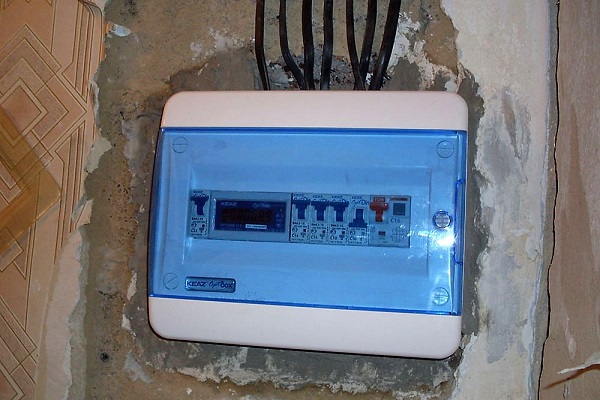

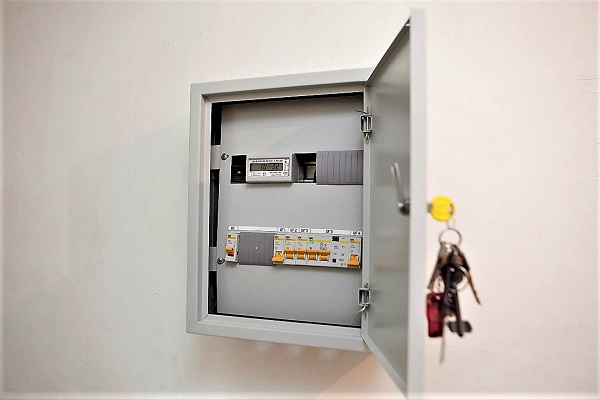

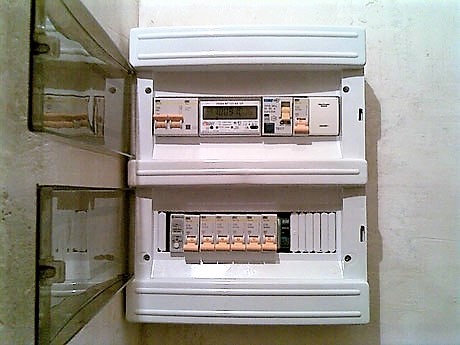

Образец на компактен апартаментен електробокс. Отвън вградената в стената кутия е защитена с прозрачна вратичка. Предимството е, че може бързо да се отчитат показанията на електромера.

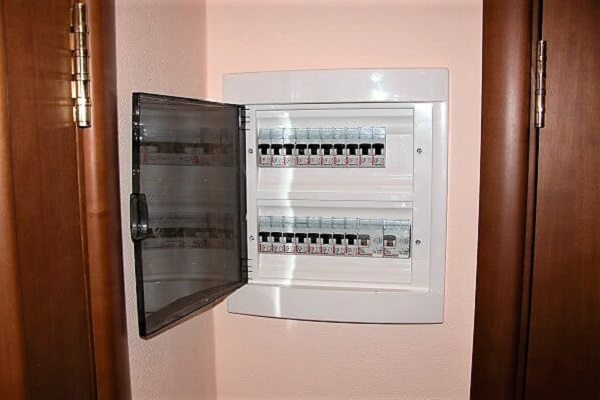

Съществуват два вида електротабла: вградени и външни. Изборът зависи от условията на монтаж и свързване, както и от подложната повърхност.

За да се монтира вътрешната кутия, е необходимо в стената да се изгради ниша, тоест да се извършат допълнителни строителни работи.

За фиксиране на външния модел не е нужно да се дълбае стената. Кутията се окачва на крепежни елементи, като се използват винтове или дюбели. Необходимите условия – стабилност и надеждност.

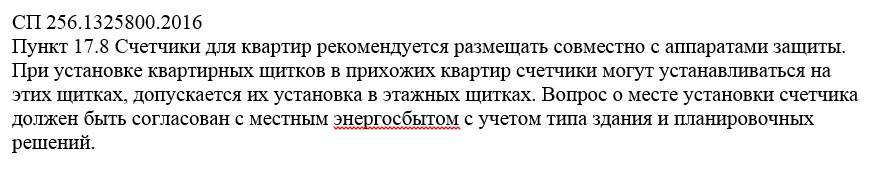

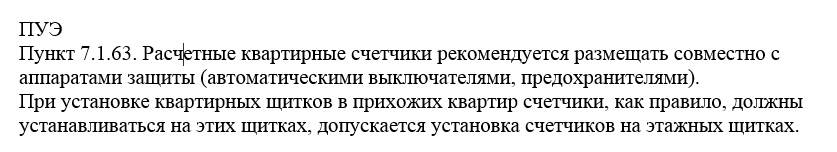

Най-удачното място за монтаж е коридорът или антрето. От една страна, таблото е монтирано близо до входа на електромагистралата в апартамента, от друга, по-лесно е да се осъществи разводка на контурите до всички помещения. Монтирането на бокса в санитарен възел или кухня не се препоръчва поради повишената влажност.

На какво да обърнем внимание при избора?

На първо място, боксът се избира, ориентирайки се към планираното му съдържание – брой електромонтажни устройства. Но е важно да се вземат предвид и останалите нюанси, включително дизайна и възможността за увеличаване на броя на автоматите с течение на времето.

Проектирането на апартаментната електросистема включва задължителното съставяне на схема, на която са посочени включително защитните устройства с електромера. По нея може да се ориентирате при избора на електротабло.

Съществуват множество производители, които произвеждат всевъзможни модели боксове. По-добре е да се спрат на тези, които са предназначени за апартамент, тоест да се изключат, например, големи метални производствени шкафове или табла със специални крепежни елементи за допълнителна техника.

При битовите боксове трябва да се обърне внимание на следните характеристики и особености на конструкцията:

Препоръчваме ви да работите с компании, които продават само сертифицирано оборудване. Отговорните продавачи обикновено предлагат не „голи“ кутии, а кутии с комплект крепежни елементи.

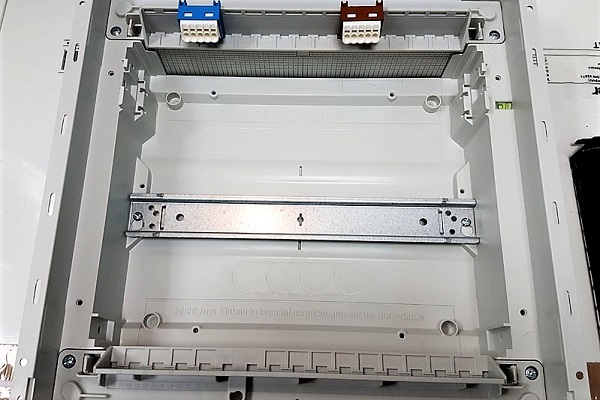

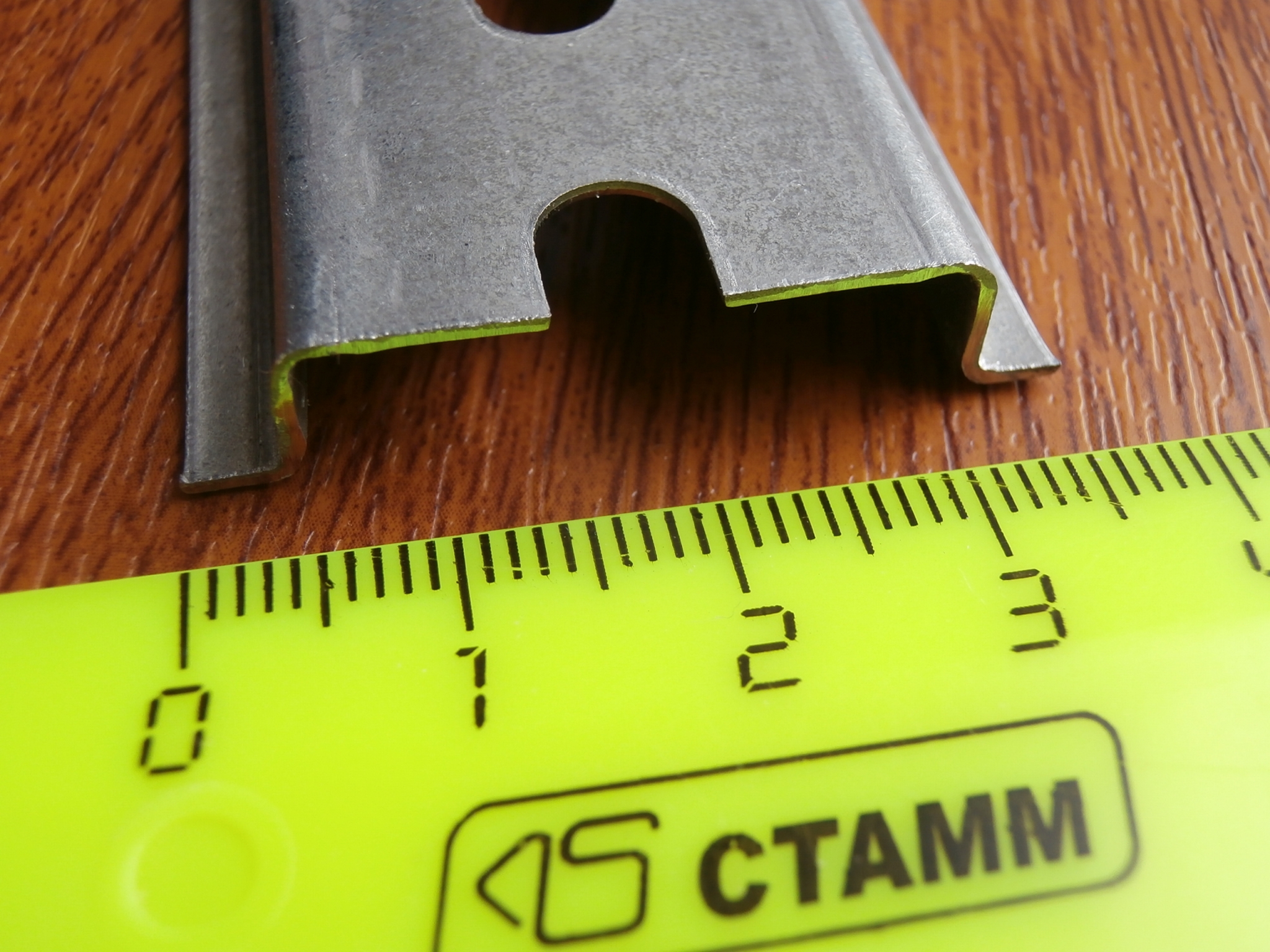

По-добре е, ако рамката за DIN-рейките е сваляема, за да се извършва по-удобно сглобяването.

Ако в комплекта липсва рамка с DIN-рейки, органайзери за проводници, заземителна шина, комплект крепежни елементи за стена – всички елементи могат да се закупят отделно. По-добре е да комбинирате оборудване от един производител.

Не трябва да разчитате на добро качество на евтините изделия. Електрическият бокс обикновено служи с години, затова е по-добре да закупите макар и скъп, но надежден модел от една от марките: ABB, Legrand, Schneider, Makel, Electric, Hager.

От руските производители са популярни RUCELF, IEK, Ера, Мастер.

Особености при съставяне на схемата

Сглобяването на електрическото табло е отговорен момент, затова е важно да се вземат предвид всички нюанси, особено съставената схема на окабеляване, начинът на монтаж и правилно подбраното оборудване.

Освен това непременно трябва да се имат предвид редица фактори, сред които:

• тип на разпределение;
• обща мощност на електроприборите;
• максимална мощност;
• тип на електроприборите.

От изброените точки зависи изборът на оборудване, а оттам и на кутията.

Под тип на разпределение се разбира окабеляване на проводниците „шлейф“, „звезда“, с помощта на разпределителни кутии или комбинация от различни типове. От избора зависи броят на проводниците, които достигат до кутията – 3, 10 или повече от 20.

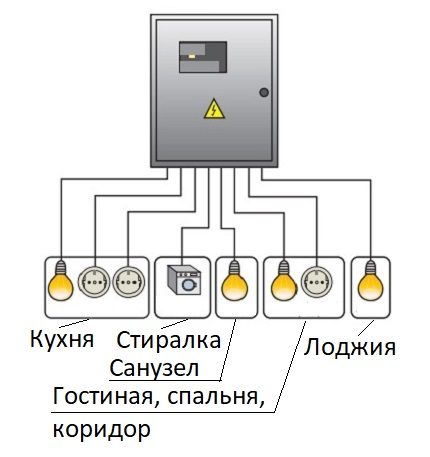

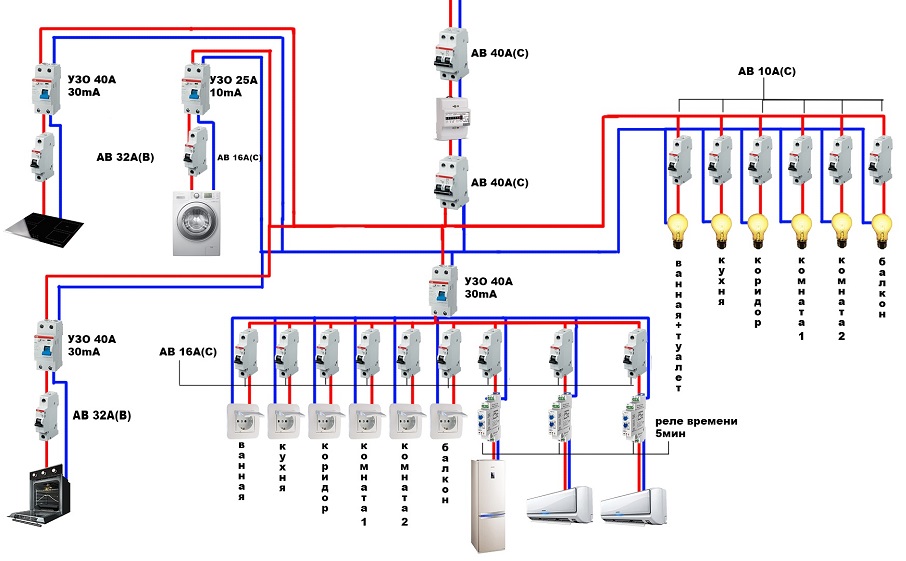

Пример за разпределение по тип „звезда“. Проводниците са обединени в няколко групи, обслужващи отделни зони. Например, към зона „Кухня“ се отнасят два розетъчни контура и един осветителен.

Необходимо е да се определи общата мощност, за да се изберат правилно номиналните параметри на автоматичните защитни устройства, както и сечението на кабела – тези стойности са взаимозависими.

Да предположим, че сечението на кабела е 2,5 мм. Това означава, че той е предназначен за ток 25 А, а номиналът на автомата, инсталиран на линията, е 16 А.

За най-мощните уреди, като климатик, фурна, пералня, са предназначени отделни електролинии и отделни автомати.

Инструкция за инсталиране на бокс за апартамент

Последователността на работите по монтаж на електроокабеляване може да бъде различна. Ако е избран скрит начин на окабеляване, то първата стъпка е строителни работи по изрязване на канали за проводниците. На същия етап може да се подготви ниша в стената за инсталиране на електрическото табло.

Ако е избрана надземна кутия, то тази точка трябва да се пропусне.

Етап #1 — подготовка на нишата и монтаж на кутията

Вградената кутия е подходяща за стени от материал, който лесно се обработва. Например, в гипсокартонена преграда е достатъчно просто да се изреже ниша точно по размерите на кутията.

Но стоманобетонната стена изисква немалко усилия, за да се извае дори малка вдлъбнатина, затова е по-рационално да се вземе надземен модел и да се окачи на дюбели.

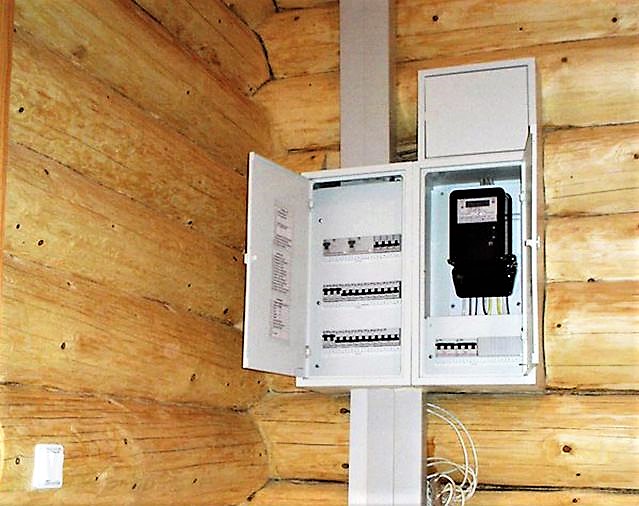

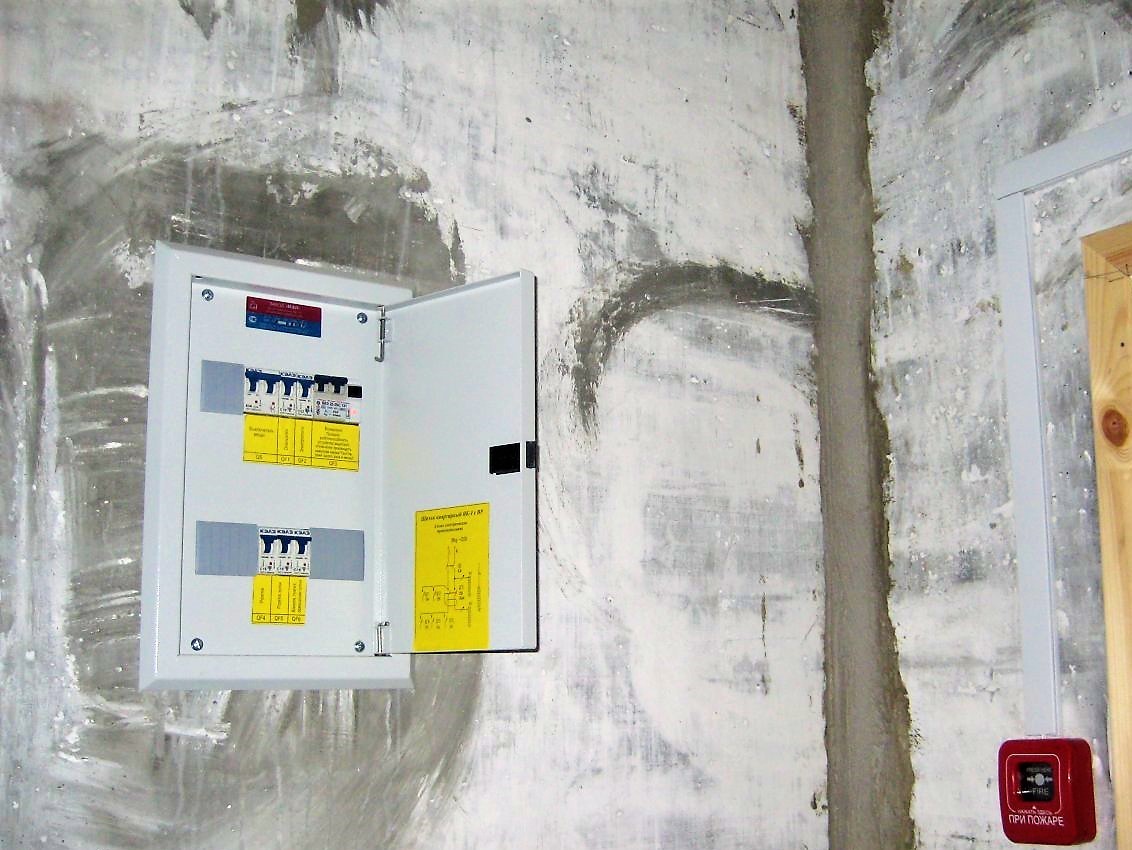

Външните (надземни) модели е целесъобразно да се монтират, ако апартаментът се намира в дървена къща. За инсталиране на вградена кутия ще трябва да се оборудва херметична ниша, която предотвратява контакта на електроприборите с дървесината.

Изрязването на нишата се извършва в следния ред:

• Разчертаване. Разстояние от пода – 1,4-1,7 м, за точност на рязане очертаваме контура на кутията.
• С перфоратор, циркулярен трион или електрически прободен трион (в зависимост от материала) изрязваме контура на нишата.
• Изваждаме изрязаните парчета гипсокартон. Ако стената е тухлена или бетонна – издълбаваме средата с перфоратор, бормашина.
• Почистваме краищата, премахваме отпадъците.
• Монтираме кутията съгласно инструкцията така, че отвън да стърчи само предният панел с вратичката. Ако в комплекта има специални крепежи, използваме ги.

Вариантите за закрепване са няколко, най-често кутията се фиксира във вдлъбнатината зад задната стена. Ако по краищата са останали малки празнини, ги запълваме с мазилка или алабастър. Когато няма празнини, извършваме допълнително укрепване с лепило.

Важно е да помним, че нарушаването на конструкцията на стените на апартамента може да доведе до проблеми. Така например, ако бетонната стена е носеща, то рязането на армировката без съгласуван проект е забранено!

В такива ситуации е по-лесно да се инсталира висящ модел – да се фиксира корпусът върху предвидените за това крепежи. Самонарезните винтове или дюбелите обикновено са в комплекта с бокса.

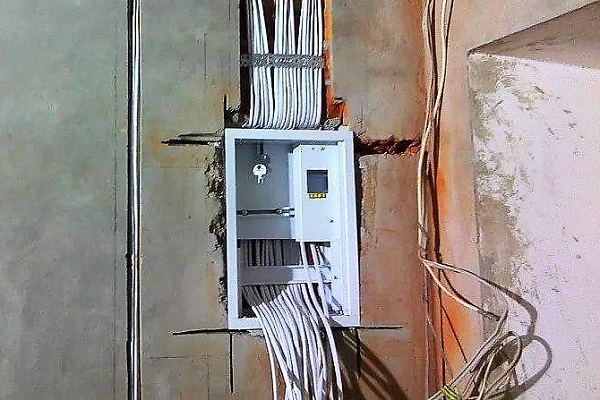

Заедно с инсталирането на електротаблото се организира въвеждането на проводниците: за вътрешните боксове се издълбават канали, които след това се скриват под слой мазилка, а за външните – проводниците се затварят в пластмасови короби.

Сглобяването обикновено се извършва след приключване на строителните работи, когато всички отвори и канали са запечатани, а корпусът е монтиран на място.

Етап #2 — сглобяване и запълване на бокса

Предлагаме стъпка по стъпка инструкция за сглобяване на електротабло за стандартен двустаен апартамент.

За пример, началният комплект за сглобяване включва:

• 2 защитни автомата 40 A – на входа и след електромера;
• устройство за измерване на електроенергия «Меркурий 50 А»;
• реле за напрежение Zubr D340t;
• 3 УЗО на 40 A;
• 7 автомата 16 A – за групите контакти, отделни – за фурната и за банята, където са разположени бойлерът и пералнята;
• 2 автомата 10 A за осветителни кръгове.

Ако някои от изброените устройства липсват или, напротив, броят им е по-голям, то броят на автоматите може да се намали или увеличи.

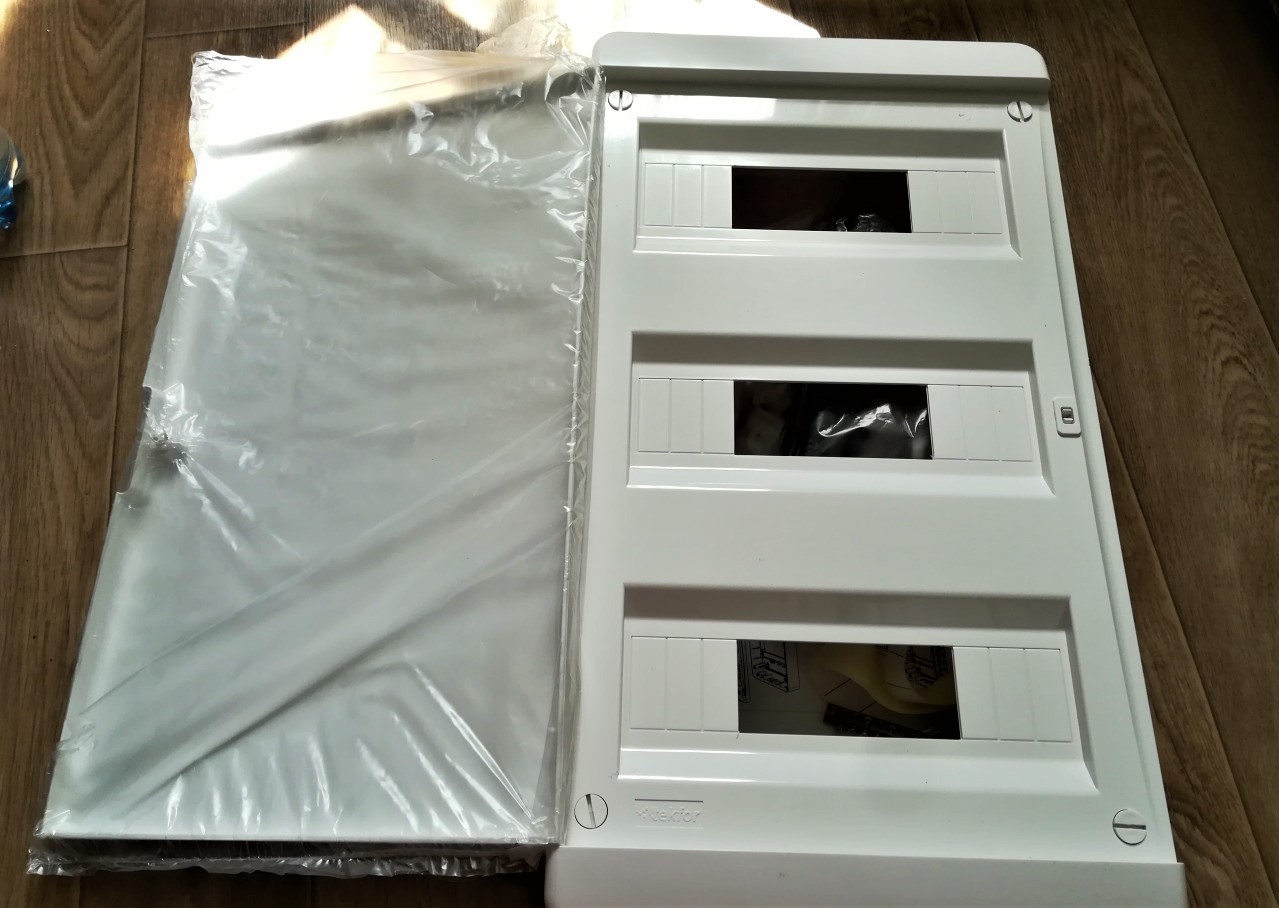

За изброените устройства е подходящ бокс за инсталиране на електромер и автомати с 3 DIN-рейки.

Всяка рейка е проектирана за 12 места, общо побират се 36 модула. Електромерът обикновено заема място за 6-8 стандартни модула.

Първо запълваме горната DIN-рейка:

• Инсталиране на входния автомат в горния ляв ъгъл, т.е. на първа позиция. Целесъобразно е да се приложи двуполюсно устройство на 40 А. Към единия полюс, съгласно маркировката, свързваме фазата, към другия – нулата.
• Монтаж на електромера. Фиксираме го отдясно на входния автомат. Изборът на устройство за измерване е по-добре да се довери на специалист от управляващата компания, който е информиран за максималната консумация на енергия.
• Инсталиране на втория автомат на 40 А. Той дублира функциите на входното устройство и служи за допълнителна застраховка.

Следващите устройства закрепваме на втората DIN-рейка – първо реле за напрежение, а след това УЗО.

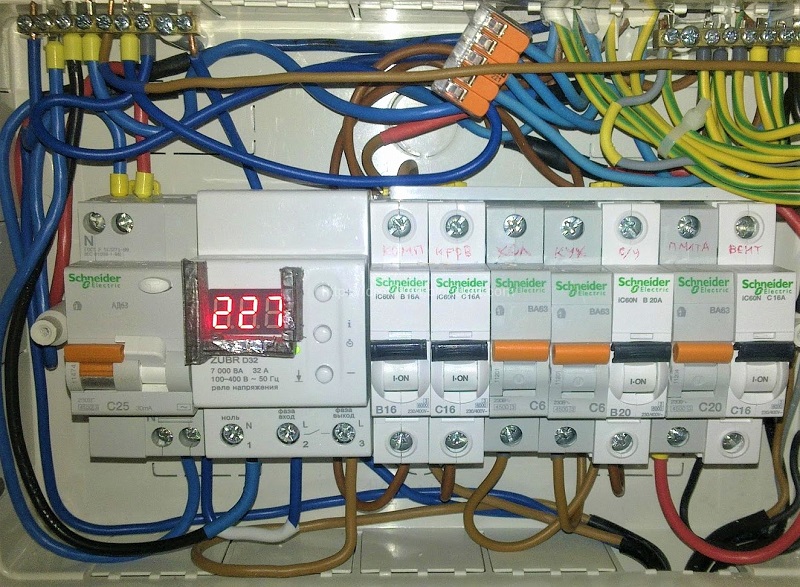

Реле за напрежение изпълнява три функции: следи за скокове на напрежението, фиксира критични стойности и изключва линията при претоварване. Наличието му не е задължително, но за защита на скъпа електроника е по-добре да се постави.

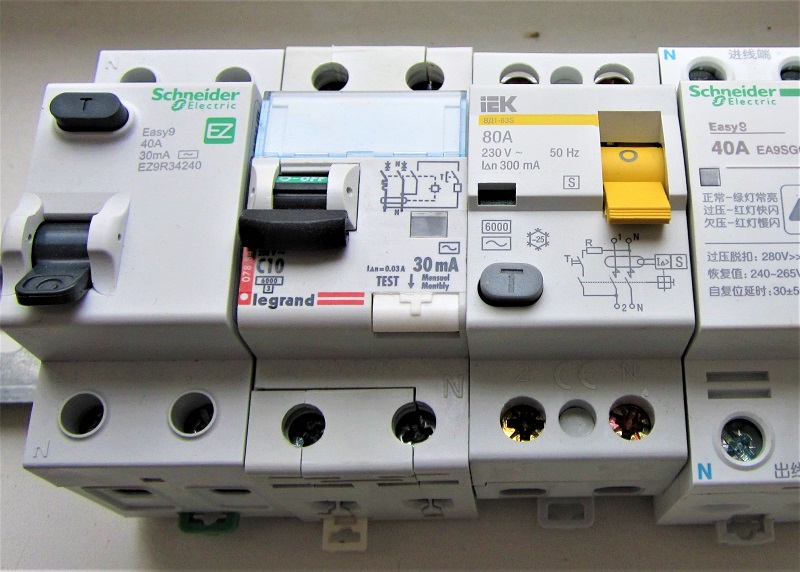

Инсталиране на УЗО предполага монтаж на три устройства с номинал от 40 А и праг на изключване 30 мА, които обслужват три отделни зони. Въпреки това за банята препоръчват да се използва УЗО с праг на изключване 10 мА.

Преминаваме към третата DIN-рейка:

• Монтаж на еднополюсни автомати. Розетъчните линии за кухнята обикновено са претоварени, затова съветваме да ги разделите на 2 групи и да инсталирате за всяка група отделно защитно устройство.
• Свързване на устройствата в електротаблото помежду им.

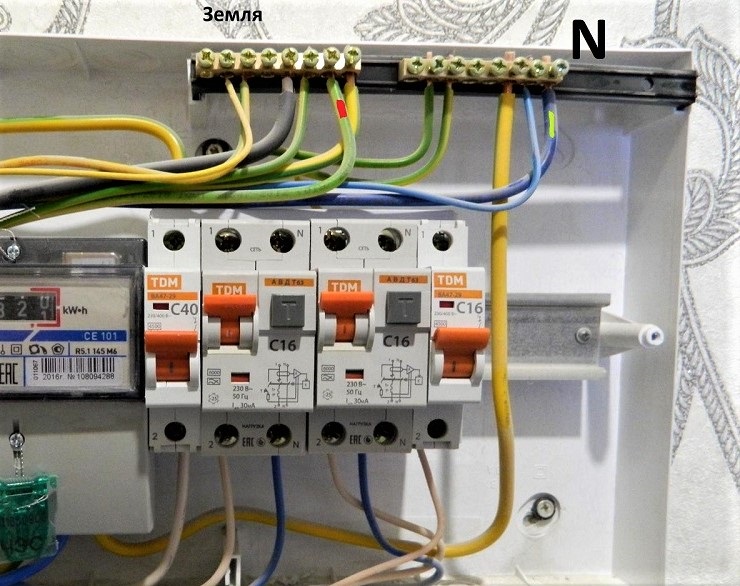

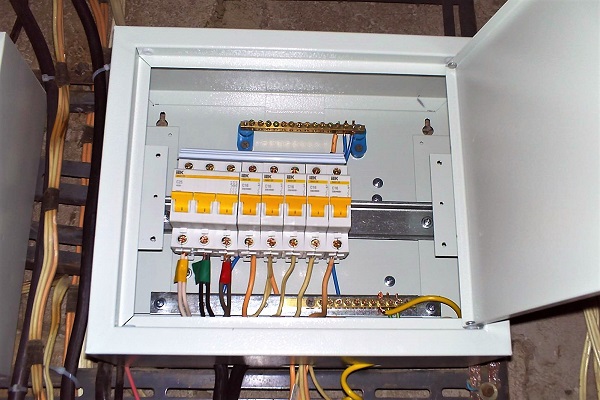

На свободното място инсталираме две шини: една за свързване на нулевите проводници, другата – на заземяващите. Мястото около шините трябва да бъде свободно за разпределение на свързваните проводници.

Препоръчваме да извършвате свързването на устройствата с едножилни проводници. Процесът на монтаж протича по-бързо, тъй като те не изискват кримпване и поставяне на накрайници и се закрепват здраво в гнездата.

Важно е да се погрижите за собствената си безопасност – преди започване на работа непременно свалете напрежението в мрежата, тоест изключете подаването на ток в апартамента!

Осветителните контури може да нямат заземяващи проводници, ако в осветителния процес не участват луминесцентни лампи, оборудвани със заземяващи контакти.

След това изпълняваме последните работи по свързването:

• Свързване на входния кабел и всички работни линии, отклоняващи се към захранващите зони в апартамента. Тестване на защитното оборудване, индикация на проводниците.
• Маркировка на автоматите. Означаването към коя група принадлежи всяко устройство, в бъдеще ще улесни обслужването на мрежата и ще позволи бързо изключване на контурите при аварийна ситуация.

На това инсталирането на апартаментното табло може да се счита за завършено.

Съвети за свързване на уредите

Сглобяването на електротаблото трябва да се извършва от квалифициран монтажник, но понякога просто няма възможност или време за повикване на специалист.

Във връзка с това всеки, който самостоятелно се занимава с инсталиране на защитни устройства, е длъжен да знае следните правила:

1. Електрическият шкаф трябва да бъде „с резерв“ – малко по-голям по размер, отколкото е необходимо в момента. Възможно е в бъдеще броят на устройствата да се увеличи и допълнителните модули да се окажат полезни.
2. Препоръчва се разделяне на свързването на УЗО по обслужващи зони: баня + тоалетна, кухня, спални. Не е необходимо да се обединяват в едно УЗО групи от санитарен възел и всекидневна, детска и кухня.
3. УЗО не предпазва от късо съединение, поставя се след автоматичния прекъсвач, като при това номиналът на УЗО трябва да бъде с една стъпка по-висок или поне равен. Например, ако автоматичният прекъсвач е 16 A, по-добре е да се постави УЗО 25 A.
4. Правилният ред на свързване: входен автоматичен прекъсвач – електромер – УЗО. Поставянето на УЗО на входа вместо автоматичния прекъсвач се счита за грешка, като може да замени автоматичното защитно устройство само дифавтомат.

Обикновено групи от автоматични прекъсвачи се свързват към едно УЗО по две причини: или поради икономия на модули, или поради високата цена на оборудването. В идеалния случай след всеки автоматичен прекъсвач трябва да се инсталира УЗО.

Специалистите препоръчват да не се инсталират УЗО или дифавтомати на контактни линии, към които в бъдеще се планира да се свързват компютри. Ако неправилно се изчисли прагът на задействане, уредите ще реагират погрешно на компютъра и ще изключват линията.

При избора на УЗО е по-добре да се спрат на електромеханични уреди, отколкото на електронни. Те се считат за по-надеждни и не изискват захранване за работа.

Изводи и полезно видео по темата

Вариант за сглобяване на ел. табло:

Значението на проектирането и предварителните изчисления:

Електрически бокс за едностаен апартамент – съвети от професионалист:

Как се извършва преместването на оборудването от общата площадка в апартамента:

Няма да можете самостоятелно да извършите сглобяването и свързването на електрическото табло с електромера – изборът и инсталирането на уреда за отчитане на електроенергия трябва да се извърши от квалифициран специалист, представител на управляващата компания.

Съществува разрешение за инсталиране на някои модели и от собственика на апартамента, но за проверка на правилността на свързването, пломбиране и пускане на електромера все пак ще се наложи да поканите електромонтьор от УК или ЖЕК.

Професионално се занимавате с електромонтажни работи и искате да допълните изложения от нас материал с полезни препоръки? Моля, пишете вашите коментари под тази статия.

Ако не сте намерили отговор на въпроса си в нашата статия, задайте го на нашите експерти в блока за коментари – ние и другите посетители на нашия сайт, които разбират от електромонтаж, ще се постараем максимално да изясним спорните или сложните моменти.
