Как да свържете диференциален автоматичен прекъсвач: възможни схеми за свързване + стъпка по стъпка инструкция

Електропроводката носи за дома, неговите обитатели и техниката много рискове. Да изключи повечето от тях може инсталирането на автоматичен прекъсвач за диференциален ток (АВДТ) – дифавтомат.

Това устройство осигурява защита от ток на утечка, мрежово претоварване, късо съединение и поразяване на човек от ток. Важно е да знаете как да свържете диференциален автомат, за да защитите максимално оборудването, здравето на хората и имуществото.

Принцип на работа на дифавтомата

В дифавтомата са вградени три механизма, всеки от които изключва напрежението в определена ситуация:

• наличие на ток на утечка;
• неочаквано късо съединение;
• претоварване на електрическата мрежа по мощност.

Утечката се определя с помощта на диференциален трансформатор, който реагира на разликата между стойностите на тока на „нула“ и „фаза“.

Разлика може да възникне при контакт на човек с предмети под напрежение или при частично късо съединение на електрически уреди с околните им повърхности. В такива случаи дифавтоматът задейства и изключва електричеството.

Механизмът за защита при откриване на утечка на ток може да бъде електромеханичен или електронно-механичен. Вторият вариант предполага наличие на управляваща микросхема

Сензорът за късо съединение реагира на висок ток. А свързването на прекомерен товар се определя по нагряването на метална термопластина, която разкъсва електрическата мрежа при повишаване на собствената ѝ температура.

По този начин всяка опасна ситуация, свързана с електропроводката, бързо се определя от дифавтомата и завършва със защитно изключване на напрежението в проблемния контур.

Възможни схеми на свързване

Начините на свързване на дифавтоматите се различават не толкова по вариантите на разположение на проводниците, колкото по броя и характеристиките на самите устройства. Затова е важно да се запознаете с възможните схеми, да научите особеностите на тяхното приложение и свързване, за да осигурите максимална защита на себе си и на битовата техника за минимални пари.

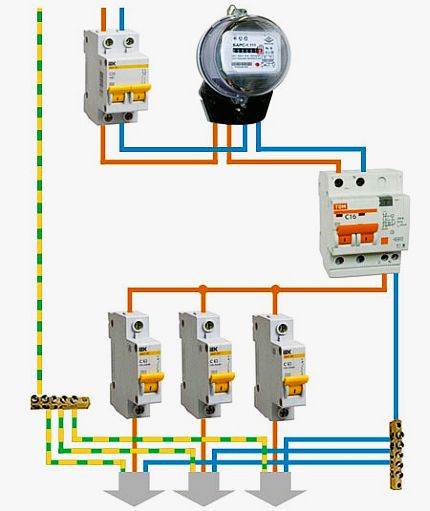

Система с един дифавтомат

Първата схема на свързване на дифавтомата предполага наличие само на едно защитно устройство. То се монтира веднага след електромера. Към изхода на АВДТ се свързват всички налични електрически контури.

Необходимо е, ако е възможно, да се монтира краен изключвател в началото на всяка верига. Това е нужно, за да може да се извършва ремонт на електропроводката в една стая без да се изключва осветлението в целия апартамент.

Един дифавтомат за целия апартамент – най-бюджетният вариант, но той също може да защити обитателите от токов удар при случаен контакт с повърхност под напрежение.

Максималното токово натоварване на защитното устройство трябва да съответства на мощността на едновременно включените уреди и на характеристиките на електромера. Желателно е АВДТ да действа по-рано от предпазителите на измервателния уред.

Към единствения дифавтомат отгоре се свързват захранващите проводници от електромера, а отдолу излизат тези, към които се присъединява вътрешната разводка на апартамента. Плюс на тази схема е простотата, евтинията и минималната нужда от място за разполагане на АВДТ.

Към недостатъка на описания вариант на електрозащита се отнася неудобството при търсене на причината за изключване на дифавтомата. Тъй като целият апартамент се обезтокурва веднага, е доста трудно да се определи в коя стая се намира причината за задействане на АВДТ.

Освен това, ако проблем с електропроводката възникне само в едно помещение, напрежението няма да може да се включи в целия апартамент. За да се избегнат недостатъците на схемата с един дифавтомат, се препоръчва да се разгледат други варианти за неговото свързване.

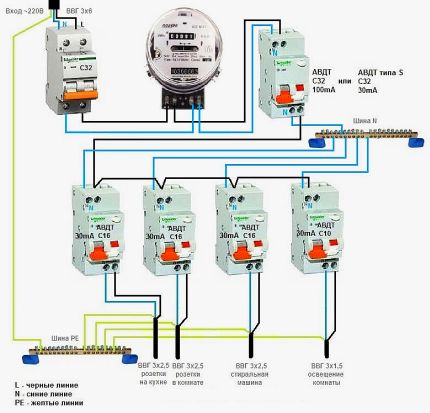

Двустепенна система на свързване

Двустепенната система от дифавтомати е по-надеждна и удобна за обслужване. На първото ниво се намира АВДТ, свързан след електромера, през който преминава цялото натоварване. Изходящите от него проводници се свързват паралелно към няколко дифавтомата, чийто брой е равен на броя на електрическите контури в апартамента.

За инсталиране на няколко дифавтомата се продават специални табла, които позволяват да се пести място на стената, запазвайки удобството за свързване на електрическите проводници.

Устройствата от второто ниво могат да бъдат по-малко мощни и да имат по-малък прагов ток на утечка. Това ще позволи да се спести, запазвайки ефективността на оборудването.

Теоретично отделно защитно устройство може да се свърже към всеки битов уред, но на практика това е нецелесъобразно. Понякога в отделен контур се обособява най-мощното оборудване в банята – перална машина, електрифицирана душ кабина, джакузи.

Към предимствата на двустепенната схема за свързване на диференциалния автомат се отнасят:

1. Надеждност и безопасност. Дифавтоматът от първо ниво, по същество, е дублиращ и може да изключва електроенергията едновременно със следващите го защитни устройства.
2. Лекота при търсене на електрическия контур, в който е възникнала неизправност.
3. Възможност за изключване само на една стая от електричество за периода на ремонтни работи.

Към недостатъците на този вариант за защита на електропреносната мрежа може да се отнесе само необходимостта от закупуване на няколко диференциални автомати и сложността при отделяне на място за тяхното инсталиране.

Двустепенната схема е рационално да се използва при разклонена мрежа с няколко електрически контура. Ако пък към електромера е свързан минимум техника, то ще бъде достатъчна инсталацията на един единствен диференциален автомат.

Едностепенна система от дифавтомати

Едностепенната схема на свързване на диференциални автомати наподобява двустепенната. Разликата се състои само в липсата на общо АВДТ. Привържениците на този вариант подчертават, че той позволява да се спестят пари и място за сметка на изключване на едно защитно устройство от схемата.

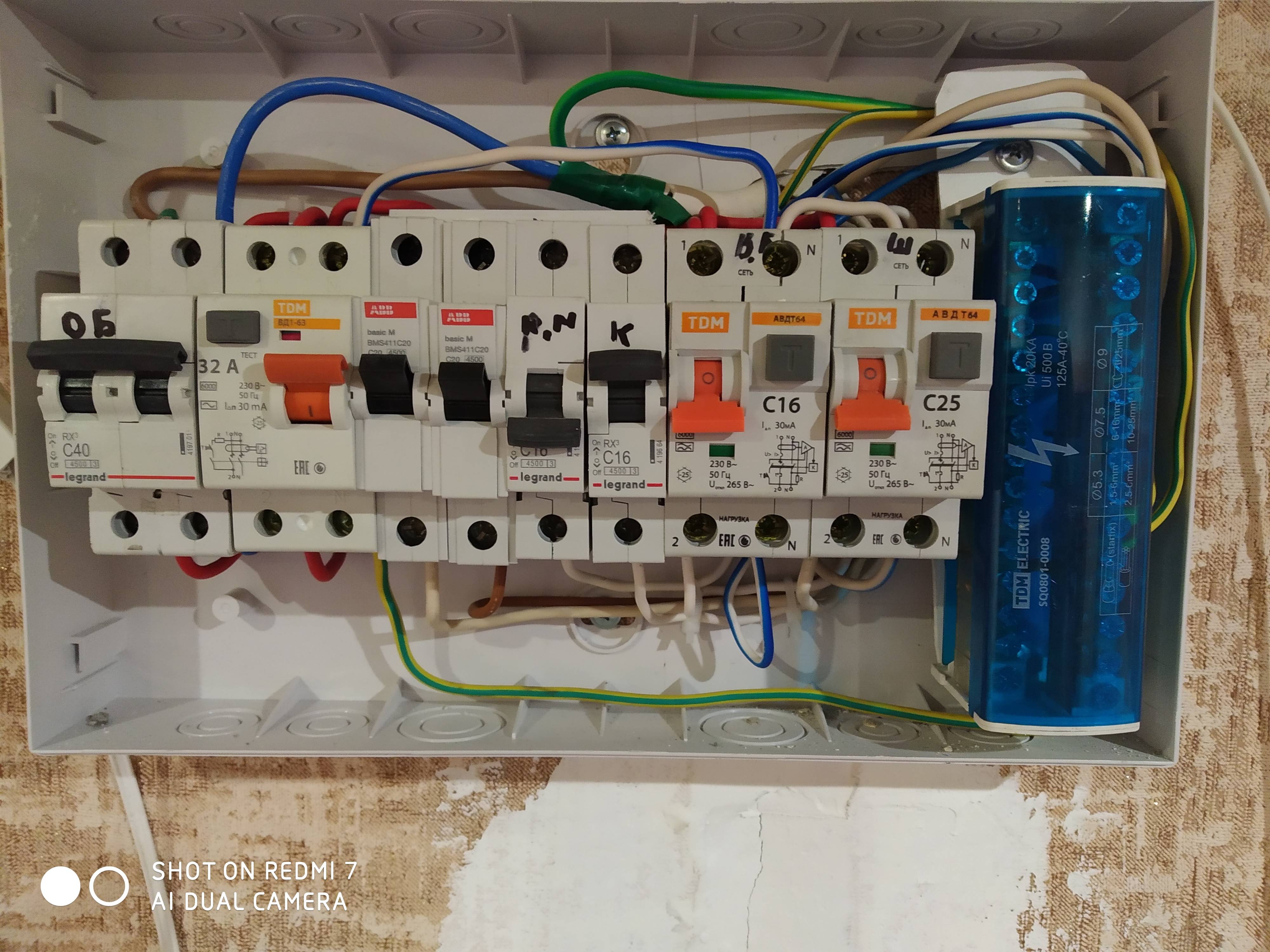

При едностепенната схема на свързване на диференциални автомати се препоръчва използването на комутационна шина, която подрежда електрическите проводници и опростява техния монтаж.

Недостатък на този начин на монтаж е липсата във веригата на дублиращо устройство, което би осигурило допълнително ниво на защита. Що се отнася до особеностите на инсталацията и областите на приложение на разпределената едностепенна схема, те са идентични с тези в двустепенния вариант.

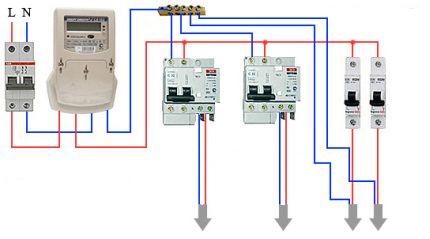

Инсталиране на дифавтомати без заземяване

Принципната схема на свързване на диференциални автомати при липса на заземяване практически не се различава от разгледаните по-горе едностепенни и двустепенни варианти. Разликата се състои само в липсата на специално жило, което трябва да достига до всяка електроточка, осигурявайки отнемане на тока от корпуса на уреда при нарушаване на неговата електроизолация.

Липсата на заземяване в апартамента значително улеснява монтажа на електрическото окабеляване, но създава допълнителни рискове при експлоатация на битовата техника.

В старите многоетажни сгради и частни къщи заземяваща система просто не е била предвидена. В резултат на такава непредвидливост възниква риск от токов удар на човек при контакт с техника и конструкции, които случайно са се оказали под напрежение.

Диференциалният автомат функционално замества заземителния проводник, прекъсвайки електрическата верига за стотни от секундата след откриване на токово изтичане. За това време токовият удар не успява да навреди на човека, а въздействието се ограничава максимум до лек уплах.

Допълнително АВДТ защитава оборудването от претоварване и късо съединение, с което изгодно се различава от обикновеното заземяване.

Разликите в действието на диференциалните автомати и УЗО са изброени и разгледани в статия, посветена на въпросите за сравнение на два типа защитни устройства за електрическо окабеляване.

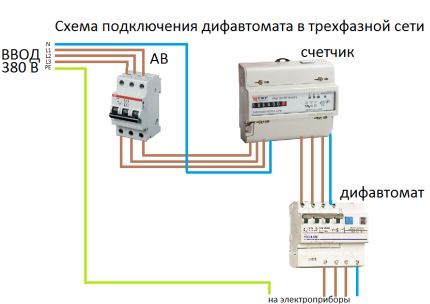

Схема при трифазна мрежа

Понякога възниква необходимост да се инсталира дифавтомат в сграда, където е захранена мрежа 380V. Това може да бъде гараж, магазин или малко промишлено помещение. В такъв случай се прилагат същите схеми, както и в мрежа 220V. Различава се само самата конструкция на дифавтомата.

Свързването на проводниците на трифазната мрежа към клемите на диференциалния автомат се извършва в строго съответствие с маркировката на корпуса му.

АВДТ за трифазно напрежение има четири входни клеми и същия брой изходни, от които отиват проводниците към електроуредите. Желателно е в електрическия контур да има заземен проводник. Но при липса на такъв, на тока на утечка ще реагира задължително дифавтоматът и ще изключи захранването на помещението.

Предимствата и недостатъците на различните варианти на свързване на АВДТ към трифазна мрежа са същите, както при напрежение 220V.

Особености при монтажа на селективни дифавтомати

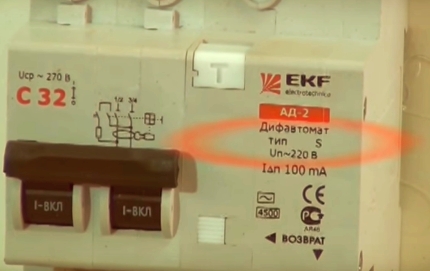

Повечето селективни дифавтомати имат в наименованието си индекс S. Тези устройства се различават от обикновените АВДТ с увеличено време за задействане при откриване на ток на утечка.

Селективните дифавтомати се прилагат само като главен уред в двустепенни схеми. Те осигуряват индивидуално задействане на устройствата от второ ниво без изключване на захранването в цялата мрежа.

Селективният дифапарат е рационално да се купува само при монтаж на двустепенни схеми. Ако той бъде единственият в апартамента, то забавянето на задействане ще стане, напротив, негов недостатък.

Тяхната особеност се състои в следното. При поява на ток на утечка, той може да бъде открит от дифавтоматите на двете нива. Кой от тях ще се задейства пръв, се оставя на случайността, но обикновено и двата изключват електричеството.

Увеличението на времето за задействане на централния АВДТ позволява на дифавтомата от второ ниво да се задейства пръв. По този начин, в резултат на неизправност се изключва само един електрически контур, а останалата част от апартамента продължава да бъде под напрежение. Използването на селективност позволява използването на дифавтомати с еднакъв прагов ток на утечка.

Съществува и друга схема на свързване, без селективно устройство, която позволява да се постигне избирателно изключване на АВДТ от второ ниво при поява на ток на утечка.

За целта централният апарат се избира с прагова стойност на параметъра от 100 mA, а второстепенните – 30 mA. В такъв случай първи ще се задействат дифавтоматите от второ ниво, избирателно изключвайки само един електрически контур. Обаче 100% работоспособност на такава схема не се гарантира.

При покупка трябва да се дава приоритет на селективните дифавтомати, които осигуряват по-голяма надеждност и удобство.

Поетапна инструкция за инсталиране на дифавтомат

Инсталирането на дифавтомата не представлява трудности и може да бъде извършено самостоятелно без специално обучение.

До мястото с блока дифавтомати трябва да има свободен достъп. Около него е желателно да не се разполагат леснозапалими и взривоопасни предмети.

Последователността на действията при това е следната:

1. Проверете целостта на АВДТ и работоспособността на неговите превключватели.

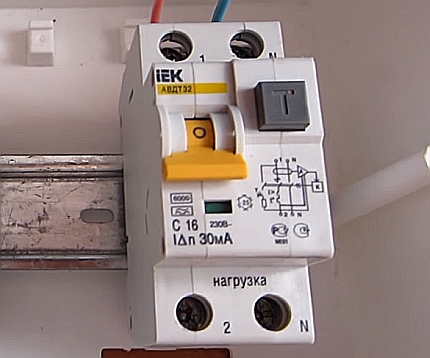

2. Фиксирайте дифавтомата върху специална метална DIN шина на мястото на постоянното му разположение.
3. Изключете напрежението в апартамента и проверете отсъствието му с индикатор.
4. Оголете захранващите жила в кабела и ги свържете към двата горни клеми на дифавтомата. Синьото оцветяване обикновено се свързва към «нулата» на АВДТ, жълтото или кафявото – към контура заземяване, а третият цвят – към «фазата» на уреда.
5. Към долните клеми на дифавтомата свържете проводниците, които подават напрежение към апартамента или към следващите защитни устройства.
6. Подайте напрежение на АВДТ и проверете работоспособността на уреда.

За тестване на дифавтомата върху него е предвиден специален бутон «Т».

При натискането му в електрическата верига се появява ток на утечка, който трябва да доведе до задействане на апарата и изключване на напрежението. Ако АВДТ не реагира, значи той е неизправен и подлежи на замяна.

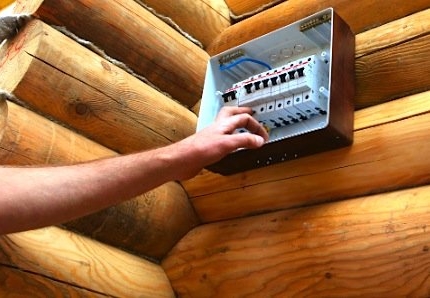

В дървените къщи е задължително огнеустойчиво табло за дифавтомата. То ще защити стените на къщата от огън в случай на запалване на защитните устройства.

В електрическата мрежа на апартамента дифавтоматът е само междинно звено, осигуряващо допълнителна защита, поради което монтажът му няма да създаде затруднения.

Полезни монтажни съвети

Монтажът на дифавтомата има множество малки нюанси, които ще помогнат да се направи работата на оборудването ефективна и надеждна.

«Нулата» към товара задължително трябва да идва от дифавтомата, иначе ще възникне разлика в стойностите на токовете и защитното устройство веднага ще задейства. В резултат на това свързването на електроуредите няма да бъде възможно.

В електротехниката не бива да пренебрегвате съветите, затова към дадените препоръки трябва да се отнесете внимателно:

1. При свързване на проводниците към диференциалния автомат задължително трябва да се спазва полярността. Клемата на «нулата» се обозначава като N, а на «фазата» – 1 или 2.
2. Работите по свързването трябва да се извършват при пълно изключване на напрежението от всички проводници.
3. Най-добра безопасност осигурява двустепенна схема със селективен дифавтомат от първо ниво.
4. Струва си да подберете мощността на дифавтоматите от второ ниво в съответствие с очаквания товар на електрическия контур във всяка стая.

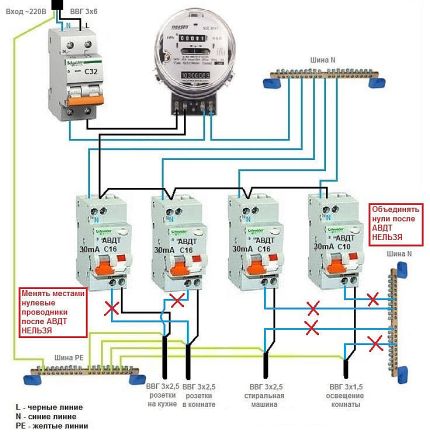

5. Не трябва да се обединяват изходящите «нула» и «фаза» на дифавтомата с несвързани към него електропроводници, дори и да идват от паралелно свързани АВДТ.
6. Изходящата от дифавтомата «нула» не трябва да се докосва до жилото на заземяването.

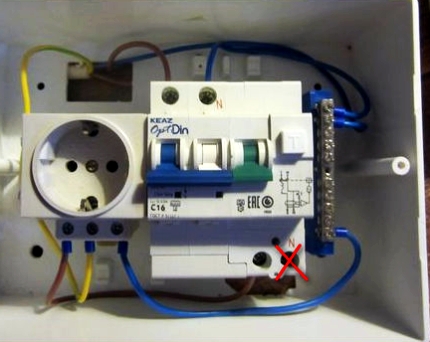

При фиксиране на проводника в клемата трябва да се внимава да не попадне изолация в разъема. Лош контакт може да доведе до прегряване на дифавтомата и неговата повреда.

При неспазване на повечето от гореописаните препоръки, АВДТ просто няма да функционира правилно. Той може да изключва при включване на товар или изобщо да не реагира на утечка на ток. Затова към електрическата схема на свързване трябва да се подходи с цялата сериозност.

Изводи и полезно видео по темата

С какви трудности може да се сблъскате при свързване на защитните устройства, ще научите от следващите видеоклипове.

Тестване на двустепенна селективна и неселективна схема:

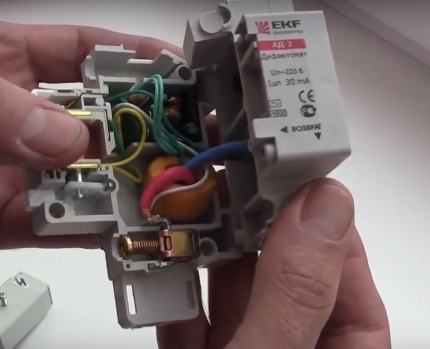

Вътрешно устройство на дифавтомата:

Разбор на различни схеми за свързване на дифавтомати (3 части):

Свързването на защитен диференциален автомат – процесът не е сложен. Основното условие за бърз монтаж е точното спазване на препоръчаните електрически схеми. В този случай самостоятелното инсталиране на защитните устройства ще успее от първия път, а самите АВДТ ще служат надеждно дълги години.

Искате ли да споделите собствен опит в свързването на диференциален автомат? Знаете ли тънкостите при инсталиране на уреда, които не са посочени в статията? Пишете, моля, коментари, задавайте въпроси, публикувайте снимки в разположения по-долу блок.
