Устройство на типова съдомиялна машина: принцип на работа и предназначение на основните възли на СММ

Увеличаването на площта на кухните в новите сгради позволява да се побере много полезна техника, включително съдомиялна машина (СММ). Този уред улеснява грижата за съдовете и предоставя повече време за отдих.

Функционалността и устройството на съдомиялната машина може да се различават при различните модели, затова при избора на такава техника трябва предварително да проучите подробно нейните характеристики.

В тази статия ще се запознаем с конструкционните особености на съдомиялната, ще разгледаме предназначението и устройството на работните възли. Също така ще говорим за предназначението и ремонтопригодността на различните елементи.

Конструктивни съставни части на съдомиялната

Съдомиялната машина е сложна техника, която все по-често се превръща в един от задължителните атрибути на съвременната кухня. Ако се съмнявате в необходимостта от покупката ѝ, препоръчваме да се запознаете с аргументите “за и против”.

Основната функция на съдомиялната е да почисти от замърсяванията поставените вътре съдове. Но осигуряването на добър резултат е възможно само при правилната работа на нейните възли.

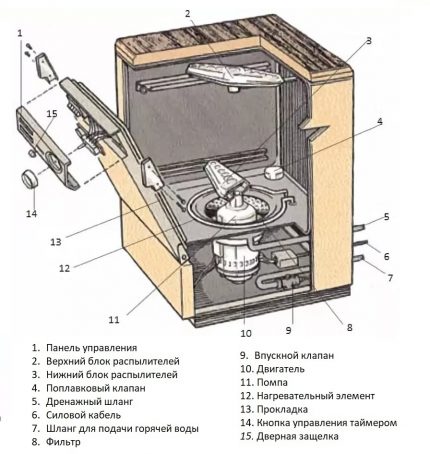

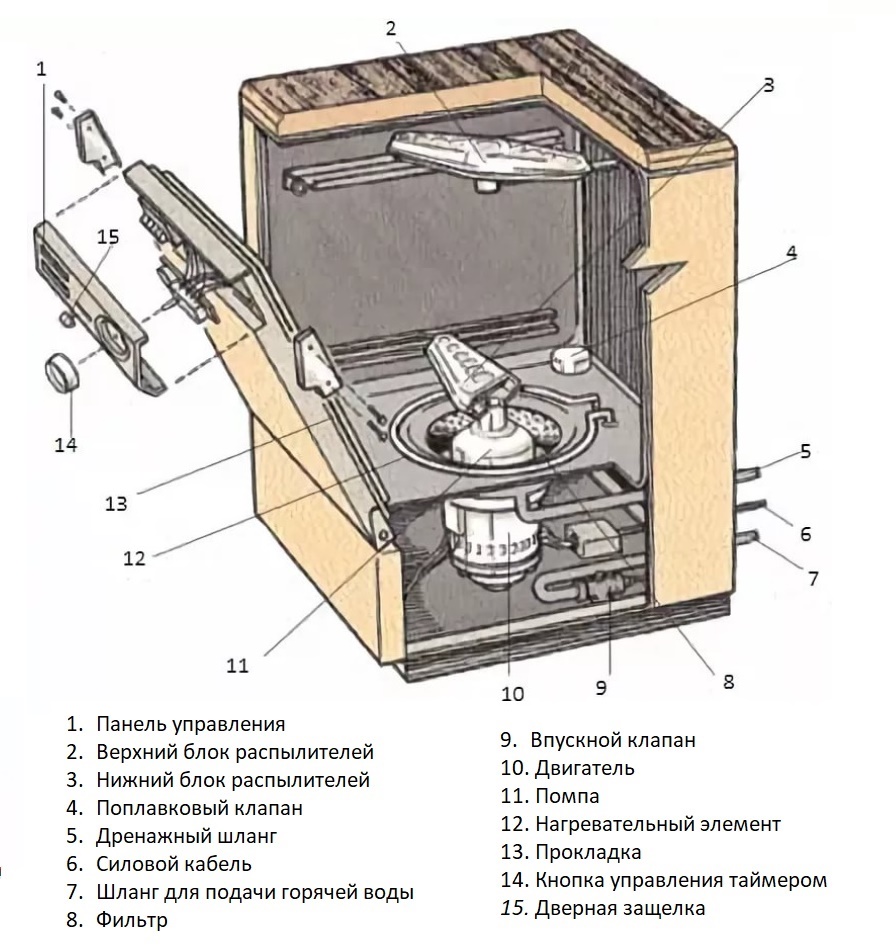

Към основните части на съдомиялната машина се отнасят:

1. Панел за управление.
2. Херметично затваряща се вътрешна камера.
3. Блокове на разпръсквачите (коромисла).
4. Циркулационна помпа, осигуряваща връщане на разпръсквачите на стичащата се вода.
5. Отделение за почистващ препарат, препарат за изплакване, омекотител на вода.
6. Кошници за съдове, рафтове за чаши.
7. Система от водни филтри.
8. Проточен нагревателен елемент.
9. Поплавков превключвател.
10. Захранващ кабел.
11. Входящ воден клапан.
12. Отточна помпа.
13. Система от маркучи.
14. Пресостат.
15. Лампа.

Изброените части съставляват основата на типова СММ, но в нейната конструкция могат да бъдат предвидени и други модули. На потребителя за преглед е достъпно само вътрешното пространство на миещата камера. Именно в него са разположени основните елементи, отговорни за чистотата на обработваните съдове.

При миене на съдове без почистващ препарат от вътрешната страна на тръбите на циркулационната помпа бързо се отлага слой мазнина, който може да доведе до стесняване на техния просвет и прегаряне на двигателя.

Зад вратата на съдомиялната машина се крие вътрешно пространство с механизъм, който пряко отговаря за почистването на съдовете.

Не във всички апарати той е еднакъв: скъпите СММ осигуряват пръскане от всички страни, а най-евтините – само отдолу.

Металните стени на вътрешното пространство на СММ обикновено са идеално чисти, но филтърът ѝ изисква периодично почистване, за да не пречи мръсотията на работата на изпускателната помпа.

Основните детайли, разположени във вътрешното работно пространство на съдомиялната машина, са:

1. Корпус на СММ. Изработен е от неръждаема стомана. Стените му не изпитват силно механично въздействие, поради което дебелината на метала на резервоара е минимална.
2. Коромисла за разпръскване на течност под налягане. Те нямат специално задвижване, а се въртят благодарение на наклоненото разположение на няколко изходни отвора.
3. Кошници за подреждане на съдове. Във вътрешното пространство може да се поставят няколко. Размерът на кошниците обикновено се различава: долу се разполага по-просторна за тенджери, а горе – компактна за чинии, чаши, прибори за хранене.
4. Система от филтри. Намира се в долния сектор на резервоара, състои се от горна мрежа и разположена под нея решетъчна чаша.

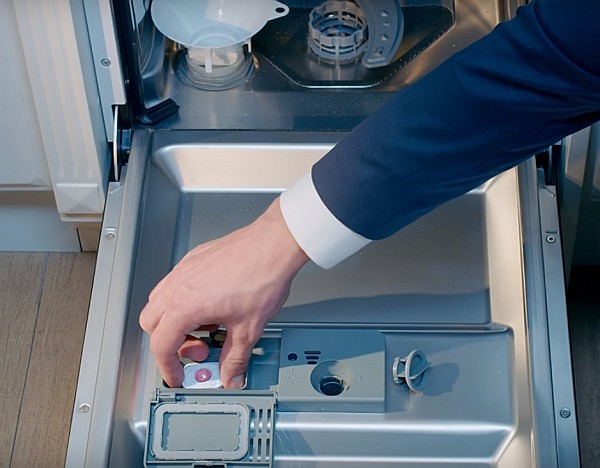

5. Отделение за зареждане на препарати. Предназначено е за препарат за миене, препарат за изплакване и омекотител за вода. Тези три съда могат да бъдат разположени отделно или да се обединят в рамките на един дозатор.
6. Уплътнителни гумени ленти и крушка.

Без изброените компоненти съдомиялната машина просто няма да може да изпълнява качествено функциите си. Но вътре в СММ могат да се инсталират и други елементи, осигуряващи разширени възможности и позволяващи да се улесни работата с устройството.

Видове съвременни модели

Далеч не всички апартаменти разполагат с просторни кухни, способни да поберат пълноразмерни съдомиялни машини. Затова производителите са изобретили множество алтернативни устройства, способни да мият съдове и да не заемат много място. Всички те са изключително електрически с принудително нагнетяване на водно налягане.

Могат да се отделят четири конструктивни типа СММ:

1. Вграждаеми под плота.
2. Отделно стоящи.
3. Компактни преносими.
4. С вертикално зареждане.

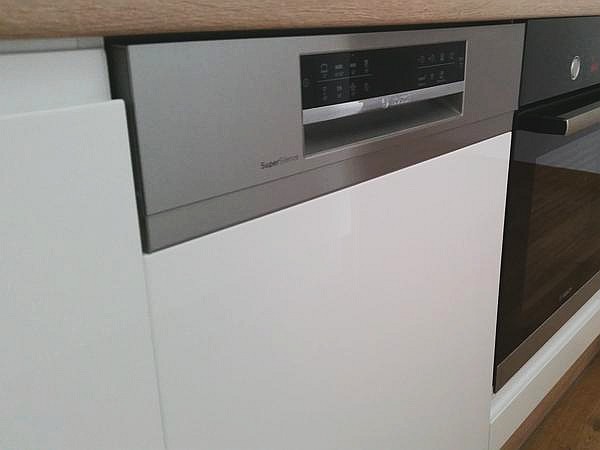

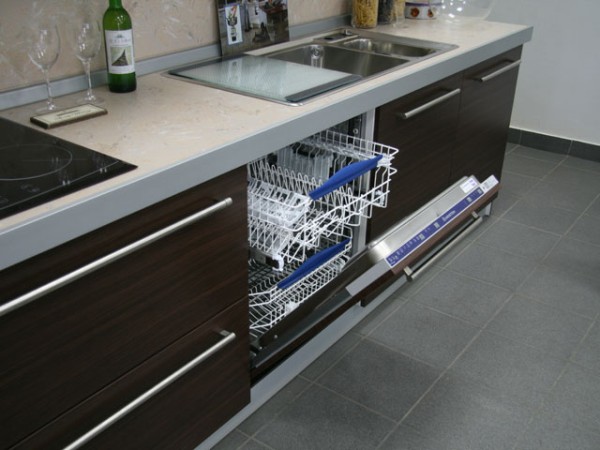

Вграждаемите под плота СММ обикновено имат дълбочина 57 см, която позволява да се прокарат необходимите комуникации между апарата и стената. Но различните модели могат съществено да се различават по своите характеристики един от друг, което трябва да се вземе предвид при избора на подходяща съдомиялна машина.

При правилен монтаж предният ръб на вграждаемата машина с дълбочина 57 см ще се намира наравно с плота. Повече за монтажа на вграждаемата съдомиялна машина сме писали тук.

По ширина съдомиялните машини могат да бъдат компактни (44-46 см) или пълноразмерни (56-60 см). Височината при тях обикновено е стандартна – 81-82 см с възможност за регулиране.

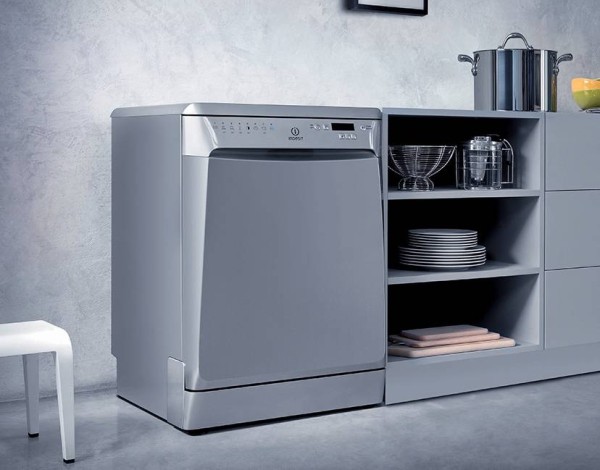

Отделно стоящите ПММ са оборудвани с красива и здрава горна панел, на която могат да се поставят различни вещи. Вибрацията на машината при работа е минимална, така че за плъзгането на предмети не е нужно да се притеснявате. По-подробно за характеристиките на отделно стоящите машини и особеностите при избора на най-добрата говорихме в следващата статия.

Такива апарати се инсталират или близо до ръба на плот, или в съседна стая, където има необходимите комуникации. Размерите на отделно стоящите ПММ са аналогични на вградените.

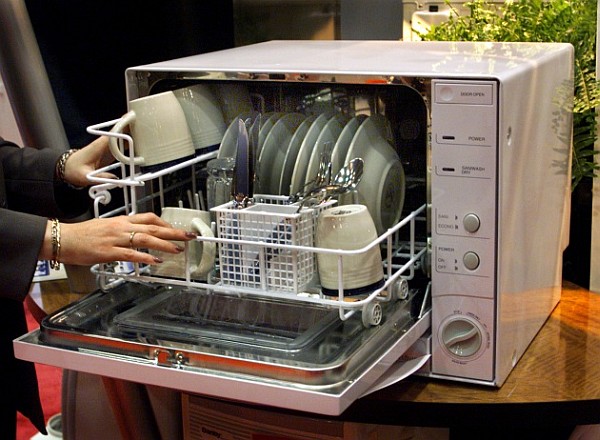

Компактните преносими съдомиялни машини са удобни при живеене в наети апартаменти. Те не изискват монтажни работи и могат да се инсталират както на пода, така и на маса. Типичният размер на такава ПММ е 44*55*50 см, което трябва да се вземе предвид при избора.

За тяхното свързване е достатъчно да се присъедини гъвкав маркуч към водопроводния кран и да се спусне тръбата за източване на машината в мивката.

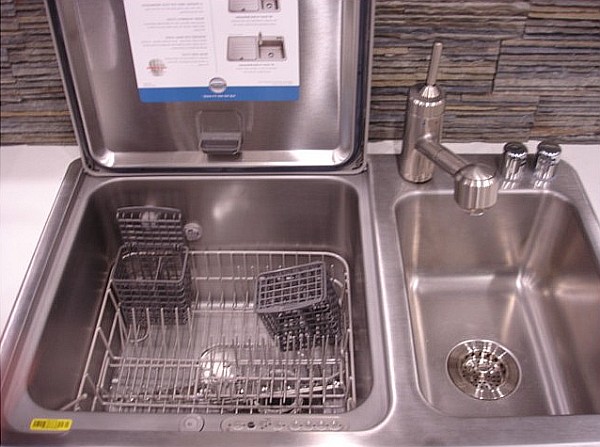

С вертикално зареждане ПММ се произвеждат рядко. Те обикновено имат едно ниво на зареждане на съдове, поради което са функционално ограничени.

Независимо от типа на съдомиялните, техният принцип на работа е сходен. Въпреки това техническите особености на моделите все пак влияят върху качеството на почистване на съдовете и енергийната ефективност на апаратите като цяло.

Допълнителна функционалност на СММ

По-горе бяха разгледани базовите комплектации на съдомиялните машини. Евтините модели на различни производители имат приблизително еднаква цена и функционалност, поради което се различават малко един от друг.

Но съществува и премиум клас съдомиялни машини, които осигуряват на потребителите допълнителни възможности.

Такива апарати могат да включват следните нестандартни комплектуващи части:

1. Приспособления за сушене на съдове: допълнителни нагревателни елементи, вентилатори, топлообменници, вентилационни канали.
2. Автоматика за защита на панела за управление и вратата от действия на деца.
3. Направляващи планки за удобно поставяне на кошниците в работната камера.
4. Безшевни панели за управление, които изглеждат стилно и лесно се почистват.
5. Индикатори за оставащото време до края на миенето и продължителността на всеки етап на миене.
6. Вграден омекотител за вода. Той служи доста дълго и подлежи на редовна регенерация.
7. Допълнителни тръби за директно свързване на гореща вода от водопровода.
8. Сензорна система, която определя необходимостта от добавяне на омекотителна сол във водата. Понякога тя работи напълно автоматично в комбинация с дозиращо устройство.
9. Блок за препарат «3 в 1», позволяващ поставянето на една касета с почистващо вещество, изплакващ препарат и омекотителна сол.
10. Вградени топлообменници, намаляващи температурните разлики и повишаващи енергийната ефективност на СММ.
11. Датчик за чистота на водата. Той помага да се определи моментът на завършване на изплакването, спестявайки време и електроенергия.

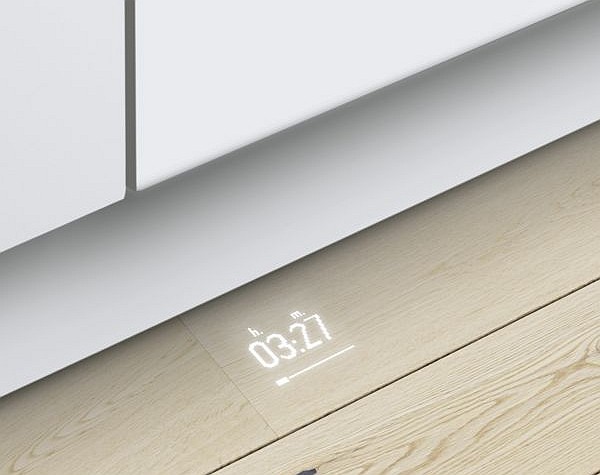

12. Система «лъч на пода». Представлява проектирана на пода светлинна индикация, позволяваща да се оцени текущият режим на работа на апарата.
13. Система за регулиране на височината на разположение на кошниците за съдове.
14. Сензор за сушене, позволяващ да се определи неговият оптимален режим, въз основа на характеристиките на външния въздух.

Професионалните апарати включват повечето изброени устройства, което осигурява високо качество на почистване на съдове, енергийна ефективност и удобство на използване.

Но трябва да се разбира, че всяка допълнителна част в съдомиялната машина увеличава нейната стойност.

Схема на работа на съдомиялната

Съвременната СММ е сложно устройство. За разбиране на функционалната значимост на нейните възли трябва стъпка по стъпка да се разгледа принципът на работа на апарата.

И така, по време на миене на съдове в съдомиялната машина протичат следните процеси.

1. Зареждат се съдовете, избира се необходимият режим на миене и машината се стартира.
2. Отваря се впускателният клапан, започва да се пълни вода, включва се нагревателят.
3. При задействане на пресостата впускателният клапан се затваря.
4. Във водата се добавя почистващ препарат, сол, въпреки че последната може да се намира постоянно в проточно отделение.
5. Включва се циркулационна помпа и водата започва да тече под налягане от отворите на пръскачките, завъртайки ги.
6. Стичайки и филтрирайки се, водата през съда със сол отново постъпва в помпата.
7. След завършване на цикъла на миене мръсната вода се изпомпва в канализацията, а вместо нея се пълни чиста и студена. Започва първият цикъл на изплакване.
8. След завършване на първото изплакване течността се изпомпва от помпата и се пълни нова вода. Тя се нагрява, а след това в нея се добавя изплакващ препарат. Започва вторият цикъл на изплакване.
9. След завършване на второто изплакване водата се излива в канализацията и започва процесът на сушене.

С изсушаване на съдовете завършва работният цикъл на съдомиялната машина.

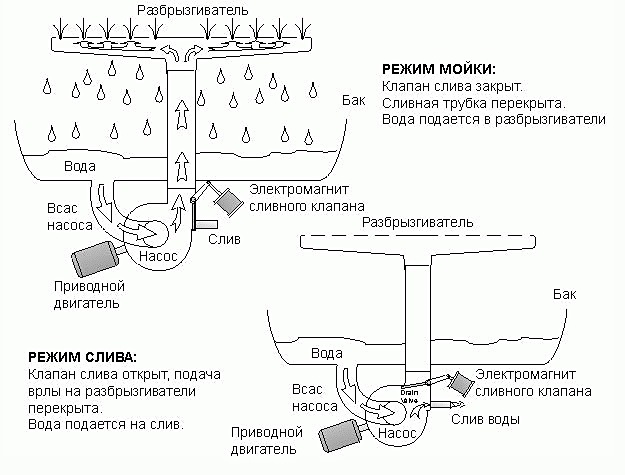

Функцията на отточната помпа може да изпълнява и циркулационната помпа. Такава схема намалява броя на механизмите и подобрява надеждността на съдомиялната машина.

За да се осигури качествено миене, препоръчително е да се почистват съдовете от големи парчета храна, преди да се поставят в съдомиялната. Тогава цялата мръсотия ще се отмие след етапа на миене и няма да попадне върху изделията по време на изплакване.

Видове сушене в съдомиялна машина

Понякога съдомиялната трябва да се зарежда няколко пъти подред. Такива ситуации изискват ускоряване на циклите на миене. Те могат да бъдат съкратени чрез стимулиране на изсушаването на съдовете.

При цеолитно сушене въздухът сам се изсушава и нагрява при преминаване през цеолит, а при последващия цикъл на миене се извършва регенерация на материала.

Общо в съдомиялните машини се прилагат 3 типа сушене:

1. Кондензационно. Представлява обикновено изсъхване на топли капки върху съдовете и тяхното утаяване върху студените странични стени. Този процес е пасивен и продължителен.

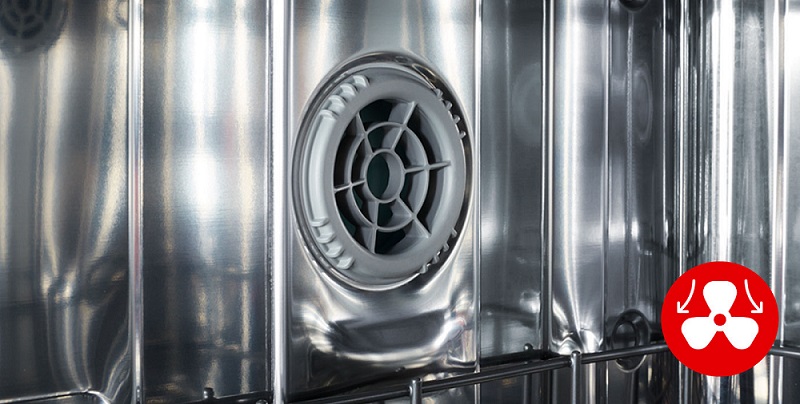

2. Турбосушене. В машината с вентилатори се подава топъл въздух, преминал през нагревателни елементи. Този начин на сушене е най-бърз, но изисква повишен разход на електроенергия.
3. Интензивно сушене, при което се стимулира пасивен приток на свеж въздух във вътрешната камера чрез конвекционни потоци. За целта съдомиялната се оборудва с въздухозаборници.

В някои модели съдомиялни е предвидена възможност за избор между няколко вида сушене. Всички те имат своите особености, а включването им може да се извършва в зависимост от нуждата бързо да се освободи съдомиялната.

Ремонтопригодност на частите на СММ

Практически всички части на съдомиялната машина са сменяеми. Но част от ремонтните работи може да извърши самият потребител, а друга част могат да осъществят само специалисти от сервизния център.

Частите са скъпи, затова преди отстраняване на повредата си струва да се замислим, дали не е по-лесно да се купи нов апарат. По-нататък ще бъдат разгледани особеностите на замяна на някои компоненти на съдомиялната.

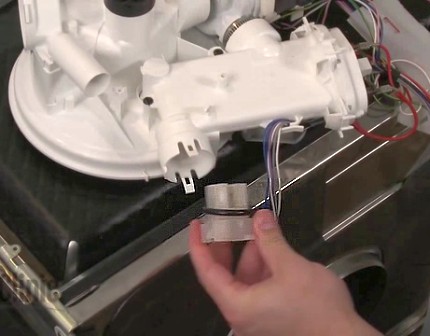

№1 — електрическа циркулационна помпа

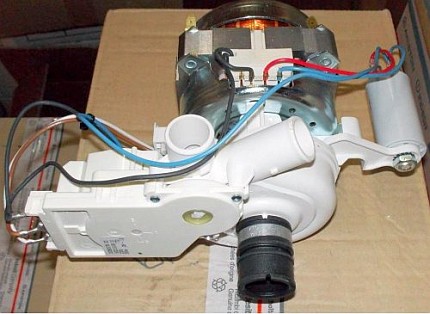

Основният цикъл на миене на съдовете се осигурява от работата на циркулационната помпа, която поддържа необходимото налягане на водата на изхода от разпръсквачите. Цената на нейната замяна съставлява 30-40% от цената на нова съдомиялна.

Към циркулационната помпа може да бъдат свързани няколко сензора, затова при нейния ремонт трябва внимателно да се запомнят разположението и начинът на закрепване на сензорите.

Да се замени помпата не е сложно, но е скъпо. По-лесно е да се осигури нормалното функциониране на устройството и да се предотврати повреда. Това може да се осигури чрез редовно почистване на филтрите от мръсотия, като не се допуска нейното попадане в маркучите за вода. В складовете на сервизните центрове почти винаги има нужният модел помпа, поради което не би трябвало да възникнат проблеми с бързината на нейната замяна.

Да се ориентирате в устройството и разположението на циркулационната помпа на съдомиялната ще помогне клип, описващ процеса на разглобяване на агрегата за замяна на повредената помпа:

№2 — помпа на отточната система

За изпомпване на водата от съдомиялната машина отговаря дренажната помпа. Тя има малка мощност, но е важен възел, без който работата на съдомиялната е невъзможна.

Помпата може да се повреди по следните причини:

• колебания на напрежение;
• запушване;
• повишено натоварване поради прекалено дълги маркучи за източване.

Признаците на приближаваща се повреда са бръмчене при източване на вода и бавното ѝ изпомпване. Помпата е доста универсална, така че замяната ѝ няма да представлява трудност. Цената на ново устройство е около 10 €, като тя обикновено е налична във всеки сервизен център.

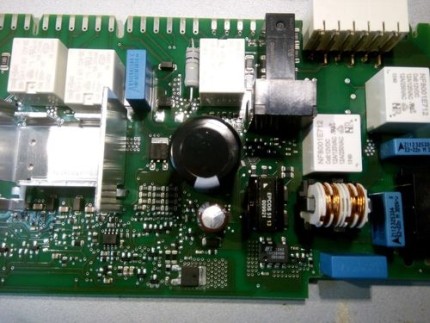

№3 — платка на управляващия апарат

Електронните микросхеми са уязвими пред въздействието на повечето физически фактори. До повреда на управляващите платки в СМ обикновено води или фабричен дефект, или колебания на напрежение в електропреносната мрежа. Цената за замяната ѝ варира в рамките на 15-30% от цената на нова съдомиялна машина.

Сервизните центрове могат да опитат да ремонтират управляващата платка, но не си струва да го правите сами – съществува вероятност да я счупите окончателно.

За места с проблемно напрежение може да се посъветва да купите неговия стабилизатор, но цената на такъв апарат ще бъде не по-малко от 100 €.

Системните платки са специфични, поради което ще трябва да чакате пратката с изделието от опорния сервизен център доста дълго, и едва ли ще успеете да я замените самостоятелно. Ето защо повредата на тази част ще бъде голям проблем, чието решение ще изисква време и пари.

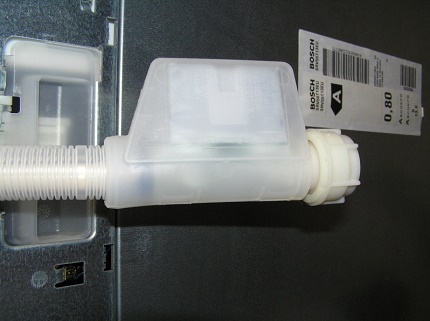

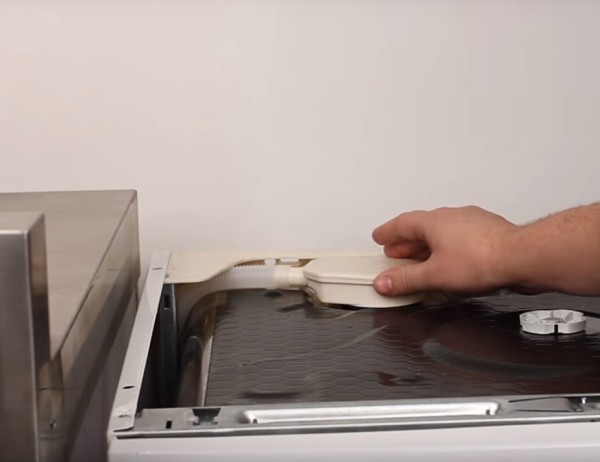

№4 — входящ воден клапан

Всмукателният клапан може да се повреди в два случая: изгаряне на електромагнитната намотка и нарушаване на херметичността на уплътнителя. Този проблем се среща рядко, но за неговото решаване ще трябва да похарчите 15-25 €.

Признак на изгаряне на намотката ще бъде липса на постъпване на вода при стартиране на СМ, тъй като в изключено състояние клапанът е затворен. При нарушение на херметичността ще възникне теч, но за точното определяне на неговия източник ще трябва първо да разглобите машината.

Клапаните за водоподаващата тръба, макар и да се различават конструктивно, имат стандартни патрубки, поради което няма да възникнат проблеми с търсенето на подходящ модел за замяна.

№5 — проточни нагреватели и ТЕН-ове

Потребителите на СМ могат с месеци да не забелязват неработоспособността на нагревателите, ако автоматиката не сигнализира за това. Симптоми на повреда на тези устройства могат да бъдат влошаване на качеството на миене на съдове и увеличаване на времето за тяхното изсъхване.

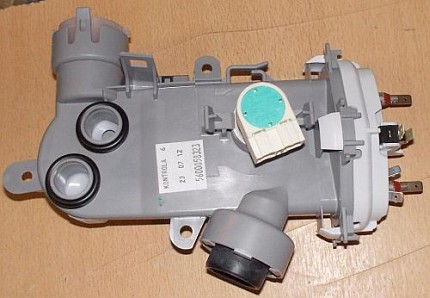

Проточният нагревател за СМ на вид представлява сложно устройство, но обикновено се състои от пластмасов корпус и ТЕН.

Цената на нов ТЕН за съдомиялна машина варира от 10 до 30 €. Можете да го замените и самостоятелно, ако знаете как да стигнете до него.

На съдомиялната машина може да се монтира нагревател от друг модел, ако конструктивно пасва и няма специфични конектори. Затова отстраняването на повредата на нагревателния елемент може да стане бързо и евтино, а нашите поетапни инструкции за подмяна на нагревателния елемент ще ви помогнат в това.

№6 — елементи на сушилното оборудване

С ремонта на сушилното оборудване могат да възникнат големи проблеми. В сайтовете рядко се срещат спирали или вентилатори за конкретни модели на съдомиялни машини. Затова поръчката на тези части ще трябва да се прави само чрез официални сервизни центрове.

Ще имат късмет онези потребители, чиито съдомиялни машини могат да работят с повредена сушилня. А ако автоматиката дава грешка, ще се наложи със седмици да чакат ремонта на уреда.

Но не си струва да се тревожите много за проблеми със сушилнята, защото това оборудване е надеждно и рядко се поврежда. Можете да смените нагревателната спирала или вентилатора и сами, но е по-добре да използвате услугите на сервизен център.

Повечето съдомиялни машини са оборудвани с уникална патентована система за сушене, затова резервни части за подмяна трябва да се търсят само в специализирани сервизни центрове.

№7 — други комплектоващи части на СММ

Практически всички части на съдомиялната машина могат да се повредят. Небрежното боравене с посудата може да доведе до счупване на разпръсквачите или повреда на уплътнителните гарнитури. А скоковете на напрежението могат да причинят прегаряне на сензори, актуатори, пускатели и други електрически устройства.

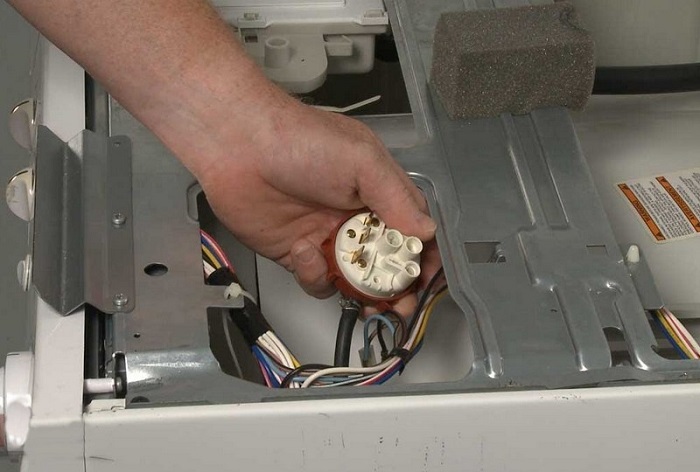

Признак за повреда на пресостата може да бъде излишък или недостиг на вода, липса на нейното източване, затова е трудно да диагностирате проблема сами.

Също така може да се наложи подмяна на филтри, дозатори, маркучи, крепежни елементи и други дребни части. Трябва да се помни, че колкото по-рядко се разваля дадена част и колкото е по-малка, толкова по-висок марж ще залагат производителите в нейната цена. Например, счупването на най-простия пластмасов дозатор за сол ще излезе 50-60 евро.

Високата цена на ремонта на съдомиялната машина трябва да стимулира потребителите да се отнасят внимателно с нея. Тогава ще бъдат спестени и пари, и нерви.

Изводи и полезно видео по темата

Представените видеоматериали ще ви помогнат да се запознаете по-добре с устройството на съдомиялната машина, да видите работата на машините отвътре и да се запознаете с процеса на тяхното разглобяване.

Устройство на съдомиялната машина:

Съдомиялната машина в дома постепенно става норма, а не изключение. Но почти всяка повреда на този уред ще бъде силен удар по портфейла.

Затова, въпреки надеждността, съдомиялната машина изисква внимателно боравене и спазване на правилата за експлоатация.

Останали ли сте с въпроси относно устройството на съдомиялната машина? Задайте ги в блока за коментари – нашите експерти и други посетители на сайта ще се опитат да ви помогнат.

Ако искате да допълните нашия материал с полезни сведения или препоръки, пишете ги, моля, отдолу под тази статия.
