Монтиране на вградена съдомиялна машина: стъпка по стъпка инструктаж за монтаж

Съвременната вградена техника за кухня е предвидена за монтаж със собствени ръце, затова перални, съдомиялни, хладилници и фурни се комплектуват с подробни инструкции, схеми, шаблони, набори от крепежни елементи.

Но за начало е необходимо да се подготви място, да се обърне внимание на въпроса за подвеждане на комуникациите, да се обмислят всички до един нюанси на свързването.

За да ви бъде по-лесно да се запознаете с правилата за монтаж на съдомиялната машина, в тази статия сме предоставили поетапно инструктаж, където детайлно е разгледан всеки етап от работата. С такова пособие монтажът на вградена съдомиялна машина ще премине бързо и без особени трудности.

Подготвителни работи преди монтажа на ПММ

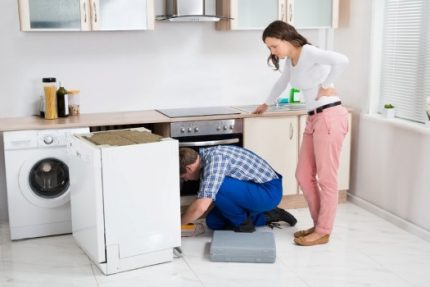

Съществуват два варианта за инсталиране на съдомиялна машина: самостоятелно и с помощта на специалисти. В първия случай рискувате да свържете неправилно машината, във втория ще трябва да се разделите с част от семейния бюджет.

Уменията на един майстор понякога не са достатъчни, налага се да се извика бригада от специалисти: мебелист, водопроводчик и електротехник.

Услуги за инсталиране на вградена техника предлагат компаниите, които я реализират. Срещу определена сума в уговореното време идва майстор-универсал, извършва всички работи по свързването и проверява изправността на машината.

Въпреки това, ако внимателно се проучи инструкцията за монтаж, се обмисли свързването на маркучите, се намери или инсталира допълнителен контакт, може и да се спести, и да се придобият нови умения, като се извърши всичко самостоятелно.

Избор на място с оглед на габаритите

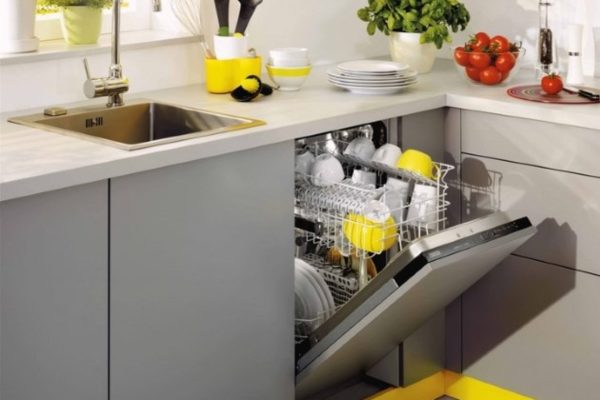

Важна стъпка – избор на място за монтаж. За вградени модели подхождат мебелни модули от първо ниво, тоест шкафове, стоящи на пода.

Но ако ви е харесала компактна мини-съдомиялна, то с нейното инсталиране е малко по-лесно – такава техника може да се постави на нивото на колана или гърдите (за удобство при обслужване).

Съществуват няколко условия за избор на удачно място. Ако не се спазят, в бъдеще може да се сблъскате с проблеми с подаване/отвеждане на вода или обслужване на ПММ.

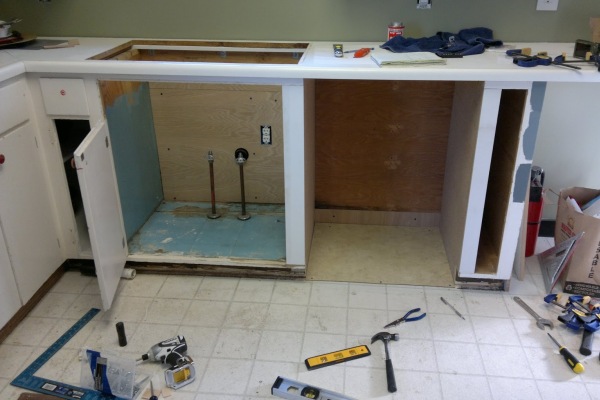

Много трудности при монтажа възникват, когато съдомиялната се интегрира в вече монтиран кухненски комплект. Налага се да се коригират размерите на шкафовете, а понякога да се демонтира и преработва част от мебелите.

Препоръчваме да се погрижите за мястото за монтаж още преди закупуването на мебелите. Това се отнася и за останалите домакински уреди, които изискват вграждане. Обикновено първо се избират харесаните модели, а при съставянето на скицата на комплекта се вземат предвид тяхното разположение и точни размери. Препоръки за избор на вградена съдомиялна сме дали в този материал.

Подготовка на инструменти и материали

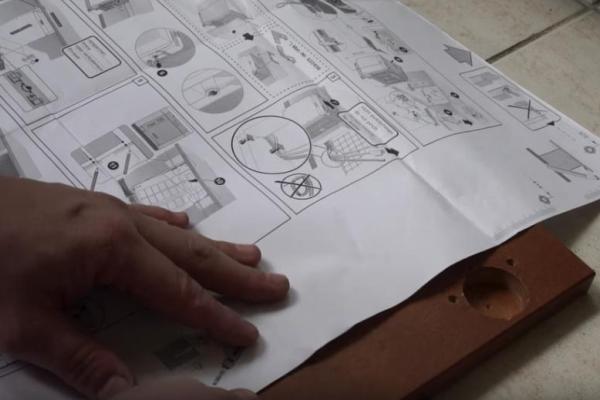

Производителите на вградени съдомиялни понякога изброяват в инструкцията какви инструменти могат да бъдат полезни по време на монтажа. Те обаче разчитат на това, че подготвителните работи вече са извършени.

Ако се наложат мероприятия по полагане на електрическа линия или врязване в тръба, тогава списъкът с необходимите предмети ще се увеличи.

За застраховка и икономия на време трябва да се снабдите със следните инструменти:

• перфоратор или мощна бормашина;
• разводен ключ;
• чук;
• комплект отвертки, включващ плоски и кръстати;
• длето;
• плоски клещи;
• лазерен нивелир;
• ролетка, ъгълник, молив;
• шуруповерт.

Освен инструменти ще са необходими и части за свързване. Не се препоръчва използването на употребявани елементи – това ще намали експлоатационния срок.

За монтажа на контакта трябва да се купи самото електроинсталационно изделие, подконтактна кутия за него, трижилен меден кабел, допълнително защитно устройство-автомат.

Към контакта се поставят специални изисквания: той трябва да бъде от „европейски“ тип, със заземление, за предпочитане с влагозащита, напълно изправен, без повреди.

За свързване на водата ще е необходим метален тройник за врязване във водопровода, фум-лента, кран за спиране на водата, гумени уплътнения, скоби или стяги за закрепване.

Ако сифонът не е предвиден за свързване на още един дренажен маркуч, то той също ще трябва да се смени.

Ако напрежението в мрежата често дава сривове, препоръчваме да закупите стабилизатор. Той може да се инсталира веднага на няколко устройства.

Етапи на подвеждане на комуникациите

Към момента на свързване на съдомиялната е необходимо да се подготви подходяща по мощностни характеристики електрическа линия.

А също така да се предвиди място за свързване на маркуча с тръбата за студена вода (или с отклонението на смесителя), отвор за дренажния маркуч – по-добре не директно в тръбата, а в сифон, който се намира под мивката.

Етап #1 — електрическа инсталация

За да не изпитва съдомиялната или друга битова техника прекъсвания или аварийни проблеми с подаването на електроенергия, е необходимо да се погрижим за стабилността и безопасността на цялата линия, която започва в електротаблото и завършва с контакт.

Могат да са необходими следните строително-монтажни мероприятия:

1. Жлебене на стени за вътрешно електрическо окабеляване. „Чернови“ работи от подобен тип се извършват с помощта на жлеборез или перфоратор още преди монтажа на кухненския гарнитур.

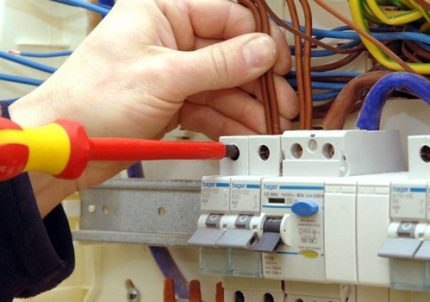

2. Инсталиране на автоматичен прекъсвач в електротаблото с номинал 16А, клас „C“. На всеки мощен уред – бойлер, пералня, съдомиялна – е по-добре да се монтира отделно защитно устройство.
3. Прокарване на меден трижилен проводник от електротаблото до мястото за инсталиране на контакта. Един от вариантите е ВВГнг 3*2,5. Това е негорим проводник, издържащ на натоварване до 3,5 kW.
4. Монтаж в стената на подконтактник и извеждане на проводниците.
5. Инсталиране на контакт, свързване на кабела.

След свързването задължително проведете тестване – включете автомата, а след това за проверка използвайте всеки битов уред.

Работите по жлебене и прокарване на кабела, както и по инсталиране на контакта могат да се извършват самостоятелно, но за монтажа на автомата в таблото ще се наложи да поканите електротехник от УК или друга обслужваща организация.

Вместо един контакт се допуска да се инсталира блок от 2-4 контакта, но така че общото натоварване на всички свързани към линията електроуреди да съответства на два важни показателя: сечението на медния кабел ВВГнг и номинала на автомата.

Етап #2 — врязване във водопровода

Свързването на подаването на студена вода става малко по-сложно, отколкото на дренажния маркуч.

На изхода от тръбата или на мястото на свързване на смесителя трябва да се монтира тройник, така че водата да постъпва едновременно по две направления – към съдомиялната машина и към крана на мивката.

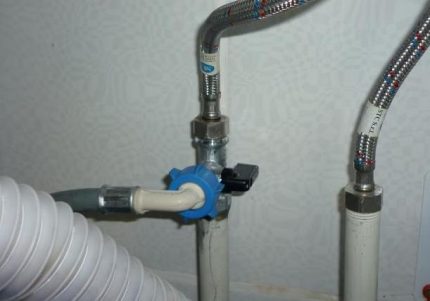

Няма смисъл да се монтират две отделни части – тройник и кран, когато се предлагат специално предназначени за съдомиялни или перални машини тройници с възможност за спиране на водата.

Ако е необходимо да се свърже само входния маркуч на съдомиялната, алгоритъмът на действията е следният:

1. Спираме водата и освобождаваме излишното налягане чрез отваряне на всеки водоразборен смесител.
2. Отвиваме гъвкавия маркуч на смесителя от патрубка на водопроводната тръба или преходника.
3. За херметичност на съединението върху резбата навиваме фум-лента или лен с паста «Unipak».
4. Монтираме тройника по такъв начин, че кранът да се намира в удобно положение.
5. Присъединяваме гъвкавия маркуч на смесителя. Ако старата уплътнителна прокладка се е износила, веднага я сменяваме.
6. Проверяваме работата на крана: спираме го и отваряме подаването на вода към кухнята. Ако се появи теч – затягаме резбовите съединения или сменяваме дефектното изделие.
7. Присъединяваме дренажния маркуч чрез затягане на накидните гайки. Преди това проверяваме дали уплътнителните пръстени са на място.

Важно е маркучът за подаване на вода да не се усуква и да не се прегъва, в противен случай процесът на миене на съдове ще бъде затруднен.

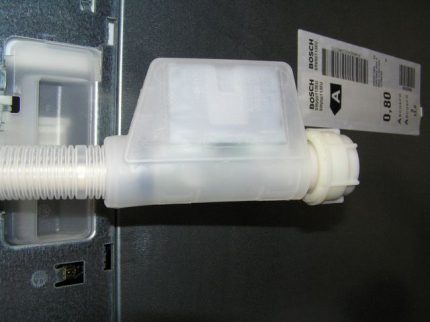

Маркучите на съдомиялните са оборудвани с устройства Аквастоп с електромагнитни клапани, които предотвратяват течове. Това са обемни устройства, затова преди свързването е необходимо да се осигури наличие на свободно пространство за тяхното разполагане.

Ако подготовката за свързване се извършва предварително, а в плановете е инсталирането на няколко домакински уреди, които се нуждаят от вода, то е по-добре да се използва колектор, а не тройник.

Разводното устройство (колектор) има от 3 до 5 изхода. Това е достатъчно, за да осигури водозабор на съдомиялната, пералнята, водонагревателния котел и филтрите.

Етап #3 — отводно устройство

Съществуват няколко варианта за интегриране на дренажния маркуч в канализационната система.

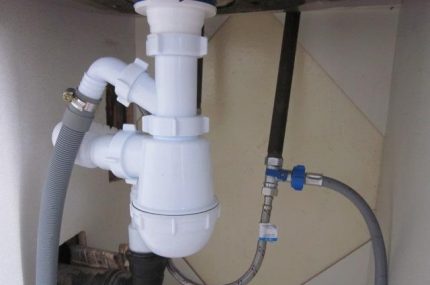

Най-успешният – това е присъединяването на изходния край към патрубка на сифона, който е монтиран под мивката.

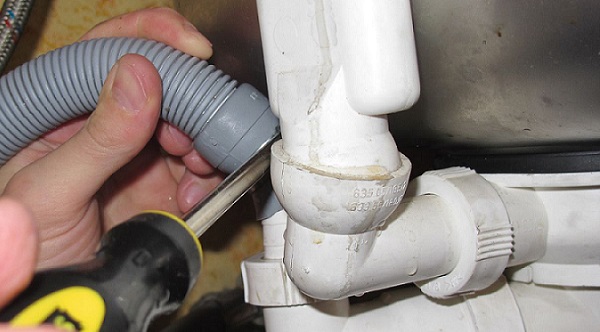

Икономичен и лек начин за устройство на дренажа. Маркучът се присъединява към изходния патрубок на сифона на мивката с помощта на пластмасов ъглов преходник и метален хомот.

Далеч не всички модели сифони подхождат за допълнително свързване на съдомиялна. Ако хидрозатворът не е предназначен за това, евентуално може да се надстрои с отделен елемент с патрубка.

Въпреки това стойността на изделията е малка, затова е по-добре да се купи ново устройство, първоначално проектирано за допълнително свързване на пералня или съдомиялна.

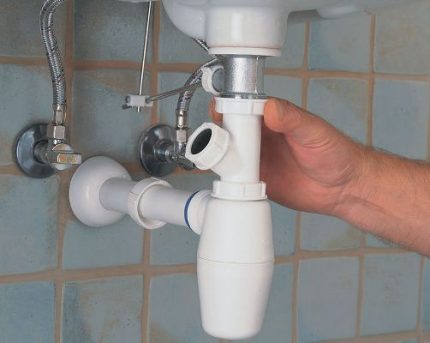

Пластмасовите сифони имат проста разглобяема конструкция и са снабдени с ясна инструкция, поради което инсталирането на продукта и свързването на маркуча от съдомиялната няма да представлява трудност

Благодарение на това, че водата първо постъпва в сифона, каналните миризми от оттоците с биологични отпадъци няма да се разпространяват из целия апартамент.

Поради тази причина не се препоръчва да се извежда оттокът директно, без хидрозатвор или поне примка, в каналната тръба.

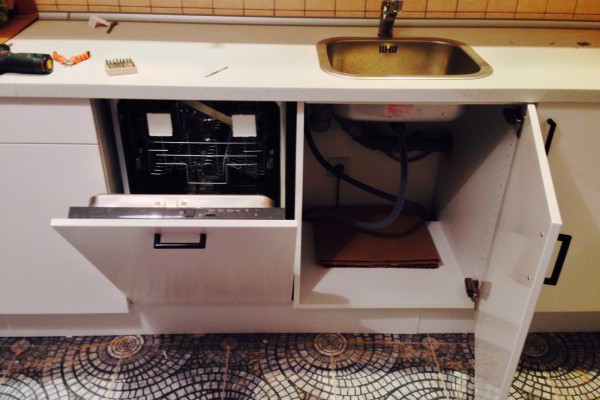

Тънкости при монтиране на съдомиялната машина в шкафа

Ако шкафът е поръчан според размерите на конкретен модел, то проблеми с монтажа не би трябвало да възникнат.

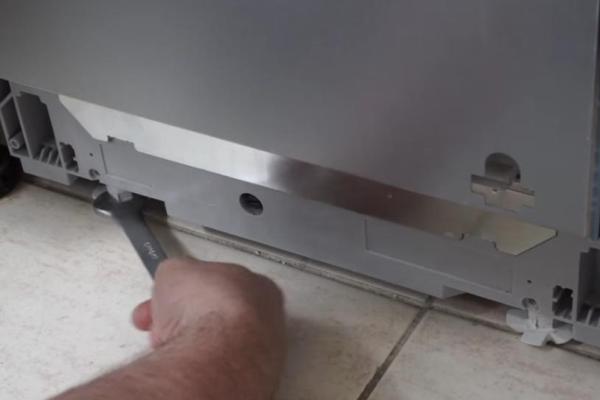

Корпусът на съдомиялната се разполага свободно в нишата, като от двете страни се оставят малки междини. За да се намали вибрацията, към стените се залепват уплътнители.

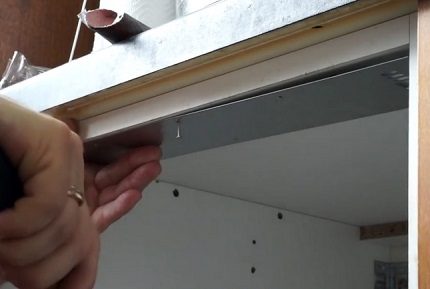

При инсталиране на някои съдомиялни, например Бош, има задължителна част – метална защитна плоча, която се фиксира на долната повърхност на плота. При машини от други марки може да я няма.

За да се отчетат всички нюанси на свързването, машината трябва да се инсталира в следния ред:

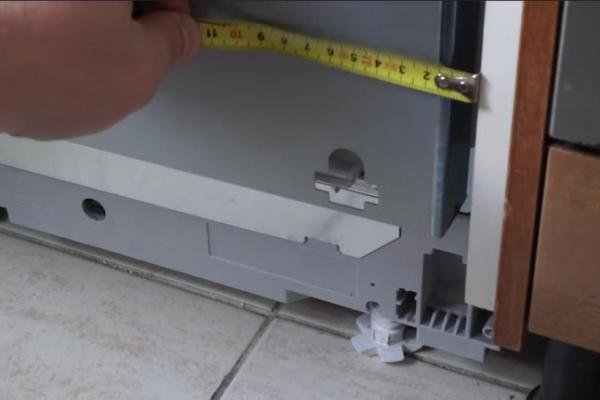

• първо да се направи пробно поставяне – плъзнете уреда в шкафа или нишата, проверете съответствието на размерите, възможността за свързване;
• извадете и изпълнете подготвителните мероприятия – фиксирайте монтажните панели, крепежите и парозащитата;
• свържете маркучите, плъзнете корпуса на място;
• монтирайте декоративните панели.

Сложността се състои в това, че моделите на различните производители се различават, поради което и някои моменти от инсталирането също имат разлики. За да не сгрешите, е необходимо внимателно да проучите инструкцията и стъпка по стъпка да изпълните всички препоръки.

Няколко съвета, които могат да бъдат полезни в процеса на инсталиране на съдомиялната:

Преди „поставянето“ на декоративния фасад на вратата на машината първо обезмаслете повърхността ѝ, след това залепете двустранна лента, а върху нея – панела. Това е необходимо, за да имате възможност да коригирате положението на облицовката.

Когато стане ясно, че отворите на вратичката и панела съвпадат, може да вземете отвертка и да завиете самонарезните винтове. Препоръчваме да се запознаете с подробния инструктаж за монтаж на фасадата на съдомиялната машина.

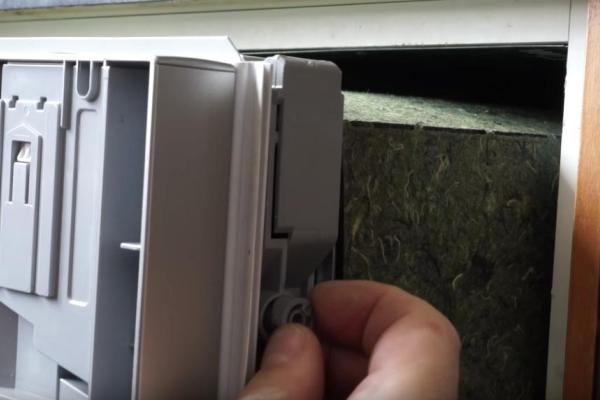

В последен ред се извършва страничното закрепване. От вътрешната страна на корпуса в отворите срещу втулките поставете самонарезните винтове и също ги завийте с отвертка. Използването на пирони е забранено, в противен случай по време на демонтаж може да деформирате детайлите на машината.

Свързване на маркучите и тестване

Присъединяването на маркучите към машината извършваме в самия край, но преди да е извършено страничното закрепване.

Корпусът се изтегля напред, за да има достъп до всички възли. Двата маркуча обикновено се закрепват към корпуса от едната страна, в горната или долната част.

Те стърчат с няколко сантиметра и за осигуряване на пространство в шкафа обикновено просто се премахва задната стена.

Свързването се извършва така, както е описано по-горе: маркучите се вкарват в отворите и се закрепват с накрайни гайки или скоби. Не е необходим специален инструмент за фиксация, всичко се извършва ръчно, с отвертка или клещи.

След свързването машината се поставя на място за тестване. Включваме автоматичния прекъсвач на таблото, след това щепсела в контакта, осигуряваме подаването на вода и натискаме бутона «Тест» или «Старт». Как правилно да се извърши тестване, е обяснено в инструкцията.

Ако няма течове, машината не удря в плота или стените, а пробният цикъл на миене е преминал без произшествия, значи сте успели да инсталирате съдомиялната със собствените си ръце.

Но преди да започнете да я използвате, е желателно да се запознаете с правилата за експлоатация и обслужване на машината.

Изводи и полезно видео по темата

Последователно вграждане на машината Бош:

Тънкости при извършване на изчисления за вградената модел:

Съвети за свързване на тройника:

Можете да започнете да извършвате всякакви действия по инсталиране на вградената модел, ако сте уверени в силите си и имате опит в инсталирането на домакински уреди от този тип. В противен случай е по-добре да действате под ръководството на майстор или да поканите специалисти.

Не забравяйте, че грешките при свързване могат да изиграят неприятна роля, когато се повдигне въпросът за гаранционен ремонт.

Вие професионално се занимавате с инсталиране и свързване на съдомиялна техника и искате да споделите знанията си с други потребители? Пишете, моля, препоръки долу под тази статия, споделяйте богатия си опит с начинаещите.

Ако все още имате въпроси относно инсталирането или не можете да се разберете с конкретен монтажен нюанс, поискайте съвет от нашите експерти.
