Как да инсталирате и свържете контакт: поетапно ръководство

Проблемата с подмяната или монтирането на контакт може да се реши самостоятелно, без да се привличат електротехници. С полагането на определени усилия може лесно да се опровергае разпространеното мнение, че електромонтажните работи могат да се извършват само от специалисти.

Ще ви разкажем как да изберете контакт за обзавеждане на домашното окабеляване или за подмяна на повреден уред. В представената за разглеждане статия е описано подробно как да свържете контакт и да подготвите необходимите инструменти. Като се съобразите с нашите препоръки, без проблем ще се справите с монтажа и свързването на електроинсталационното изделие.

Типични разновидности на контактите

Причините, поради които предстои да смените контакта, могат да бъдат най-различни – от мащабен ремонт до обикновена повреда. Изправени пред такъв проблем, предстои да изберете в магазина или на пазара нужния продукт.

Производителите предлагат най-различни модели по форма, цвят и предназначение. На неопитен човек му е трудно веднага да реши какво точно му трябва.

Контактите, предлагани от дизайнерите, понякога поразяват въображението със своите умопомрачителни форми. Освен това съвременните материали, използвани за тяхното декориране, са твърде разнообразни – дърво, стъкло, камък.

Контактите, предлагани от много фирми-производители, се различават не само по външен вид, но и по тип монтаж. В зависимост от това как е прокаран проводникът, ще е необходим подходящ контакт.

По разположение спрямо стената, на която се извършва монтажът на електроточката, се различават 2 типа контакти:

• вградени;
• надставни.

Вградените се използват за монтаж в гипсокартонени стени, стени от тухла или бетон. Основната отличителна особеност на такива контакти е, че техните електрически части, както и целият проводник, са потопени в стената. За целта в стената с помощта на перфоратор се изрязва специален жлеб – щроба. В него се поставят проводниците, обвити в гофрирана тръба.

Под контакта се изрязва специално вдлъбнатина с диаметър, съответстващ на диаметъра на монтажната кутия. Този отвор може да бъде малко по-голям, но в никакъв случай не трябва да се допуска размерът му да бъде по-малък. Подконтактникът не трябва да се деформира в процеса на монтажа.

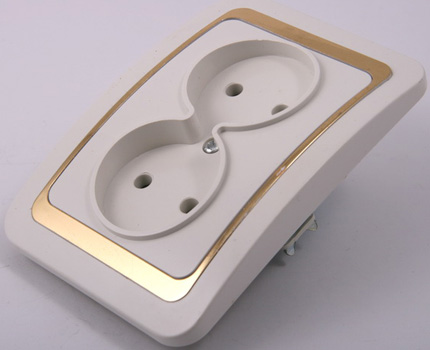

Контактът за вътрешна инсталация се използва значително по-често от повърхностните модели. Той е по-безопасен при употреба.

Вградените модели са търсени сред жителите на мегаполиси и други населени места. Те са популярни в домове и апартаменти с малки деца. Тези контакти се вписват отлично в интериора благодарение на богатата цветова палитра, предлагана от производителите.

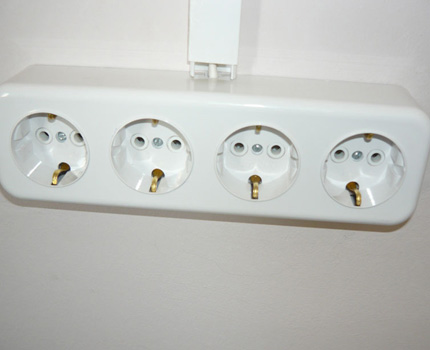

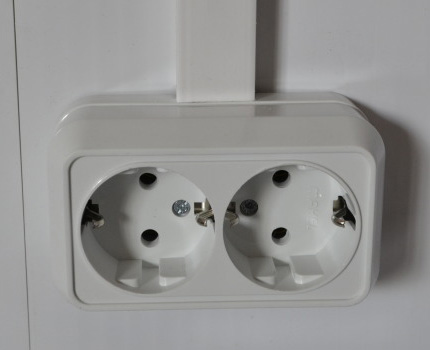

Повърхностните контакти се различават от вградените по външния си вид – те са изцяло отвън. Техният електрически механизъм се крие само в декоративна кутия, завинтена върху стената. Проводниците също вървят по повърхността на стената, покрити със специална накладка.

Контакт с повърхностен монтаж най-често се използва в офис. Важно е всички проводници да бъдат добре изолирани, а наблизо да няма кранове и други водоизточници.

Основно повърхностният контакт се използва за монтаж в домове с дървени стени.

В зависимост от вътрешното устройство на работния механизъм, контактите биват:

• с винтов зажим, когато проводникът, вкарван в механизма на контакта, се фиксира между пластини, свързани с винт. В случай на сплескване на проводника по време на употреба е достатъчно просто да се достегнат винтовете;
• с пружинни клеми. Тук контактният отвор за проводника се разширява чрез натискане на специален бутон. С течение на времето, когато закрепването отслабва поради деформация на проводника, трябва с клещи да се отстрани сплесканата част и отново да се свърже.

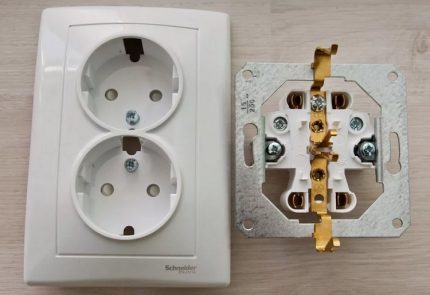

В зависимост от това за каква инсталация ще се използва контактът, се разграничават двуконтактни и триконтактни. Двуконтактните са контакти без заземяване. Основното им предимство е по-ниската цена.

В новостройките се прокарва инсталация, съответстваща на съвременните условия на живот – с използване на триконтактен проводник.

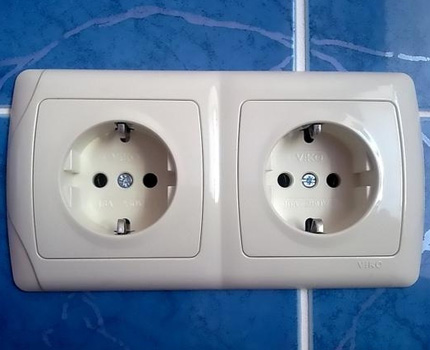

Триконтактните – със заземяване. Те се монтират в помещения, където предстои да се използват електроуреди, нуждаещи се от заземяване – компютри, перални машини и други.

Двуконтактните контакти е опасно да се поставят в помещения с повишена влажност, близо до душ-кабини и мивки.

Преди закупуване на контакт трябва да се обърне внимание на задната му стена. Там е посочено за какво натоварване и брой фази е проектиран. Най-често стойността на тока съответства на 16А, а напрежението на 220 волта. Въпреки това, за свързване на електрическа печка най-често е необходимо да се положи отделна линия и да се постави трифазен контакт.

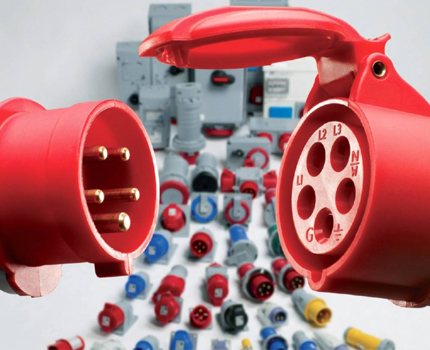

Ако е необходимо да се свърже уред с голямо натоварване – по-добре да се захранва трифазна мрежа. Тук трябва да се монтира специален контакт, който да издържа напрежение 380 волта и натоварване до 32 А.

Отмина времето, когато изборът на контакти беше ограничен и се купуваше това, което имаше по рафтовете на магазините. Сега производителите, конкурирайки се помежду си, за да привлекат повече клиенти, разработват разнообразни видове контакти.

За домашно ползване може да се избере вариантът, който най-добре подхожда за конкретното помещение, например за оборудване на електроточка в банята, в басейна или в комбиниран санитарен възел, и за монтаж в рамките на входната група на частна къща.

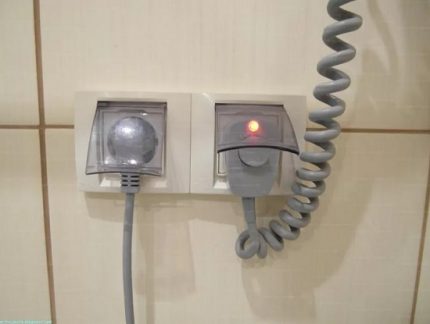

За баните е удобно да се използват специални модели – със защитна капачка. Освен това, такива контакти се изработват с високо ниво на защита от прах и влага.

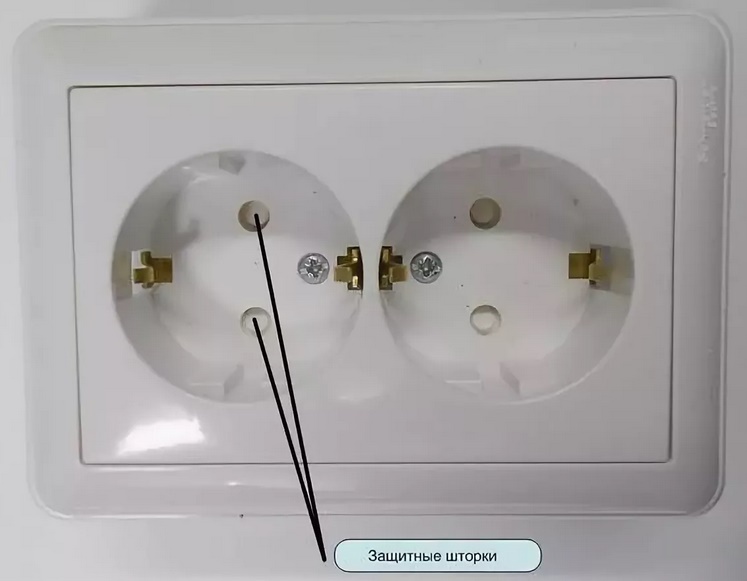

Контактите, чиито отвори са затворени със специални накладки – защитни щори, обичат да монтират младите родители. Това позволява допълнително да предпазят своите порастващи деца, които проявяват интерес към изучаването на околните предмети.

Отворите на контактите, затваряни с щори, се отварят в зависимост от модела. Понякога е достатъчно просто да се вкара щепселът, в някои случаи е необходимо да се приложат определени усилия.

Също така много привлекателни са моделите контакти, оборудвани с токов индикатор, таймер, който може да се програмира по желания начин, или варианти с изтласкващо устройство за щепсела.

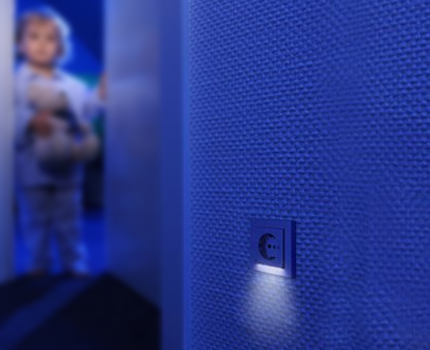

Интересно решение за детски стаи са измислили дизайнерите – контакт с подсветка. Дете, събудено сред нощта, няма да се изплаши от пълната тъмнина.

В семейството на изделия за устройване на електроточки има особена група – изтеглящи се контакти, с особеностите на устройството и монтажа на които препоръчваме да се запознаете.

Конструкция и съставни елементи

За да се разбере основно как правилно да се монтира нов контакт у дома, трябва малко да се проучат неговите съставни елементи. Всички контакти се продават вече сглобени. Затова при техния монтаж ще трябва всичко сам да се развива.

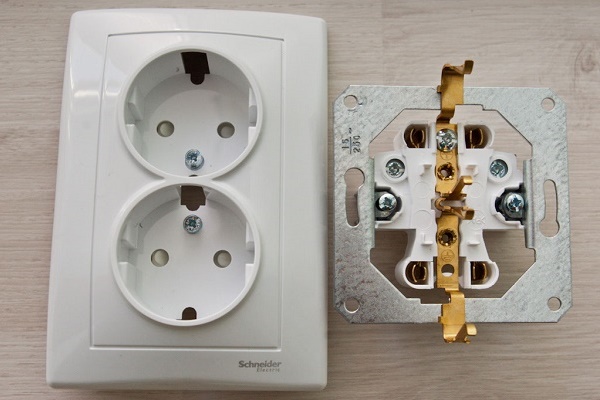

Основните съставни елементи на контакта – основа, токопровеждаща част, декоративен лицев панел. Основата се изработва от керамика или висококачествена пластмаса. Към нея се закрепват всички елементи – токопровеждащите детайли и лицевата накладка.

За по-надеждни се смятат керамичните основи, но те изискват особено внимателен монтаж, защото при повреда ще трябва да се купи нов контакт.

Декоративната облицовка е предназначена да скрие всички работни елементи. Тя служи като надежден изолатор на работната част от външно въздействие. Някои модели предвиждат възможност за лесна смяна на тази част на контакта.

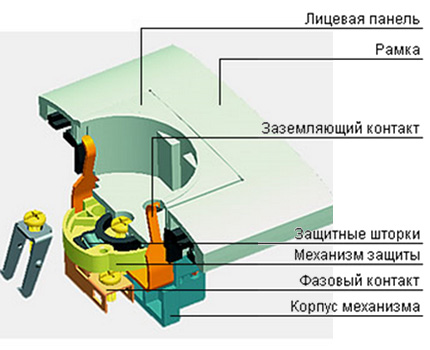

Запознаването с вътрешното устройство на контакта ще помогне да се разбере по-пълно процесът на правилното му свързване.

Работната част на контакта се състои от пружинни контакти и клеми, към които се свързват електрическите проводници. Един от важните контакти е заземителният.

Токопроводящите елементи са изработени от месинг или бронза. Последните са по-добри, но се срещат изключително рядко. Затова трябва да се избират варианти от калайдисан месинг – те са по-надеждни от обикновените месингови, по-добре се запояват и издържат по-дълго.

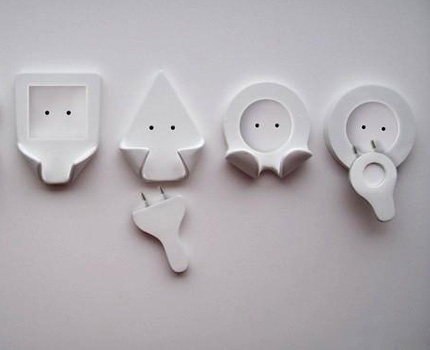

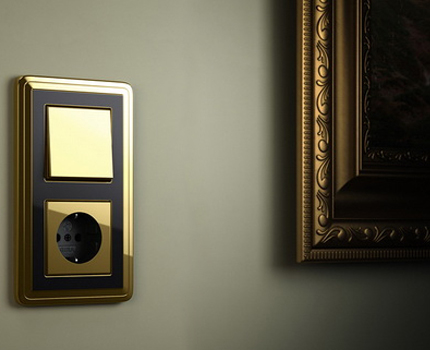

Дизайнерските контакти позволяват да направят интериора на вашето жилище незабравим. Тяхното необичайно изпълнение внася своята жар.

Стандартни етапи на монтажа

За да работи контактът дълго време и да не създава никакви проблеми, трябва внимателно да се отнесете към неговото инсталиране. Важно е всичко да се прави правилно и последователно, без бързане. Само в такъв случай може да се гарантира добър резултат.

Подготовка преди монтажа

Подготвителният етап на инсталирането започва с покупката на нужния модел и необходимото количество контакти. Тук е важно да се вземе предвид къде ще бъдат инсталирани и да се изберат модели, които най-добре ще подхождат в конкретното помещение.

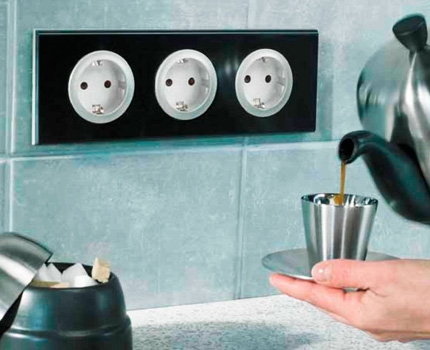

За кухнята е важно да се подбере необходимото количество контакти, а захранващият кабел трябва да бъде изчислен за общото натоварване на всички уреди, които ще бъдат включени към тях.

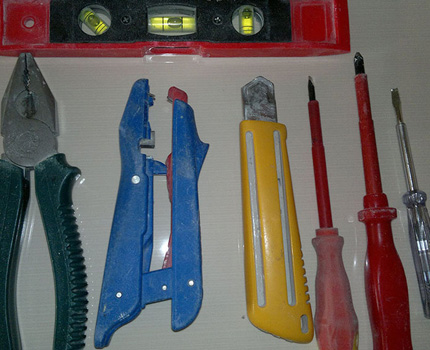

След това трябва да вземете инструменти, които може да са полезни по време на монтажа. Това са: строително ниво, самият контакт, отвертки за затягане на крепежни елементи и винтове, строителен нож или стрипър за отстраняване на изолацията, клещи, специална отвертка за проверка на напрежението, изолационна лента.

Всички инструменти, необходими за монтажа, е добре да се подготвят предварително, за да не ви разсейва нищо по време на работа.

Ако предстои не просто да замените стария контакт с нов, а да инсталирате допълнително място за свързване на електроуреди, тогава може да ви бъде полезен широк набор от материали и инструменти.

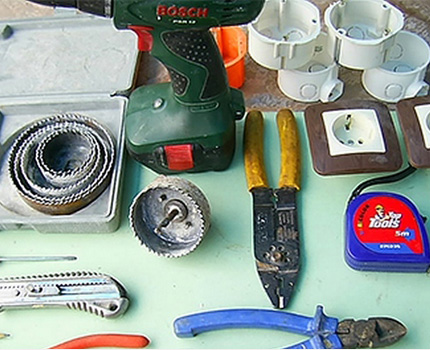

Ще ви е необходим подрозетник (монтажна кутия), перфоратор за пробиване на вдлъбнатини за работния механизъм, дюзи за перфоратора с необходимия диаметър, линийка/ролетка, обикновен молив, строителна гипсова смес.

Ако предстои инсталиране на контакт в бетонна стена, може да използвате перфоратор с коронка за бетон, за да отбележите необходимия диаметър на бъдещия подрозетник. След това с бур пробийте отворите и отстранете излишните парчета бетон.

Изключване на електричеството – залог за безопасност

Най-важното при всякакви електромонтажни работи е изключването на електричеството! Без това не е допустимо да започнете монтажа.

В зависимост от това какво е инсталирано в конкретния апартамент или къща, трябва да извадите бушоните, ако има електромер с бушони, или да поставите лостовете в положение „изкл.“, ако има ел. табло с автоматични прекъсвачи.

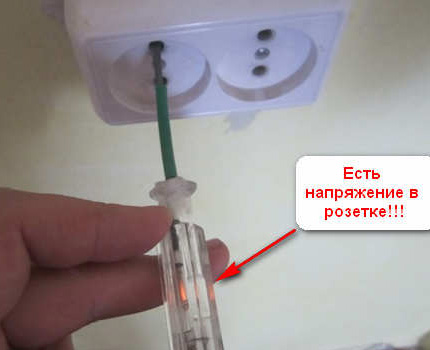

След това трябва допълнително да се уверите, че работният участък наистина е без напрежение. За целта трябва да вземете подготвената предварително индикаторна отвертка и да проверите наличието на напрежение в окабеляването, към което предстои да свържете контакта.

Отвертката за определяне на напрежението работи по следния начин: трябва да докоснете с върха й до проверявания проводник, а с пръст на ръката си да натиснете контакта на задната страна на отвертката. Ако индикаторната лампа, вградена в корпуса, светне, напрежение има.

Избор на схема за свързване на контактите

След като изберете подходящите модели контакти и подготвите необходимите инструменти, предстои да решите как да направите правилното свързване на контакта.

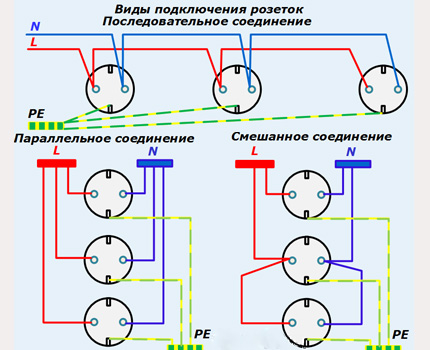

Съществуват различни схеми за свързване на контакти към електрическата мрежа:

• последователно, когато контактите се свързват един след друг;
• паралелно, ако към всеки контакт отива собствен проводник от разпределителната кутия;
• смесено, този вариант, когато някои контакти са свързани по един начин, а останалите – по друг.

Да се определи с типа на свързване е лесно – ако допълнителното място за свързване към електрическата мрежа ще се използва за работа на мощни уреди, трябва да се избере паралелна схема. За нискомощни електрически механизми е удобно да се даде предпочитание на последователна схема.

Паралелното свързване е по-надеждно и позволява включването на мощни електроуреди. Предимството на последователното свързване е икономия на проводник и, като следствие, на пари.

Монтиране на монтажни кутии

След като се уверите отново, че работното пространство е без напрежение, можете да пристъпите към следващата стъпка от монтажа. Ако това не е подмяна на стар контакт, предстои да отбележите къде точно ще се разположи един или повече допълнителни контакти. За това ще ви послужат линийка/ролетка и молив.

Ако сте планирали да смените повреден контакт или да преработите уред, то трябва да действате в друга последователност, подробно описана в предложената от нас статия.

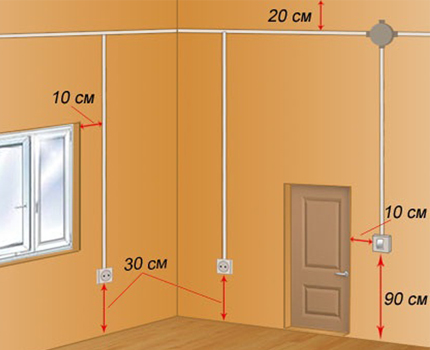

При избора на място за бъдещото разположение на контактите, трябва да се ориентирате по удобството при тяхното по-нататъшно използване. За контактите се стараят да се спазват следните разстояния:

• от пода – не по-малко от 30 см;
• от тавана – не по-малко от 20 см;
• от прозореца – не по-малко от 10 см;
• от перваза, под който е скрит проводникът, – 0 см.

Ако разположите контактите твърде високо или ниско, това ще бъде крайно непрактично. За правилата за разполагане на контакти и ключове според европейските стандарти подробно е написано тук.

Няма строги правила и норми за разполагане на контакти в стаята. В този въпрос трябва да се придържате към удобството за обитателите на конкретната къща/апартамент.

След като набележите местата, където предстои да се монтират контактите, трябва да направите отвори за инсталационни кутии. Те, в зависимост от материала на стените, биват с различен диаметър. Тук трябва да се ориентирате само според вашата ситуация. Основното правило – отворът не трябва да бъде по-малък от самия подконтактник.

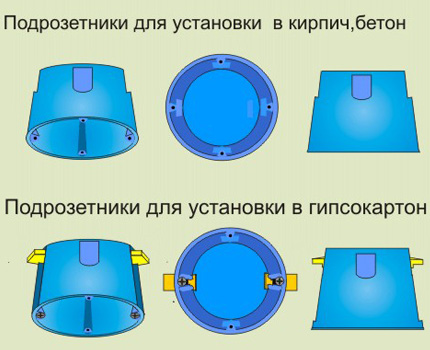

Самите инсталационни кутии се изработват от пластмаса, много рядко от метал. Пластмасата е с добро качество, незапалима. Тя осигурява надеждна изолация на проводниците, които ще бъдат разположени в такава кутия. Формата на подконтактниците бива кръгла, овална и дори квадратна. Въпреки че най-удобно е да се работи с кръгли пластмасови кутии.

При моделите за гипсокартонени стени са предвидени притискащи лапички, за да бъде по-удобно закрепването. Те се регулират посредством специални винтове.

Редът на етапа на монтаж на подконтактника зависи от състоянието на стените и индивидуалните особености на жилището.

Най-често срещаните такива ситуации са:

• мащабен ремонт на помещението. В този случай в стените се прорязват канали, в тях се прокарва кабел, който ще захранва контактите на цялото помещение, пробиват се отвори за монтажни кутии;
• стените вече са с декоративно покритие, а електрическият кабел е вграден в стената. В такава ситуация трябва с нож внимателно да се освободят вече готовите отвори за монтиране на монтажни кутии;
• стените са завършени, кабелът е положен под перваза или е скрит в външна изолационна кутия. Тогава трябва да се монтират външни контакти;
• стените са завършени, кабелът не е положен. Тук трябва да се избере най-оптималният вариант за монтаж.

Удобно е, ако предстои да се направи само отвор за допълнителен контакт. Декоративната накладка – лицевата част ще прикрие следите от работата.

В противен случай, ако трябва да не се повреди външното покритие на стените, ще се наложи творчески подход към процеса на монтаж. Един вариант е използването на накладен способ за инсталиране, когато проводникът трябва да се пусне по повърхността на стената, като се опакова, от съображения за безопасност, в защитно-декоративен канал.

Ако в процеса на свързване на допълнителен контакт трябва да не се повредят стените, може да се използват накладни контакти.

Също удобен вариант е да се монтира контакт точно над перваза, като електрическият проводник се скрие под перваза. В този случай също ще се наложи да се използва накладен модел.

В подготвения отвор за контакта трябва да се монтира монтажна кутия, като се провре в нея положеният захранващ кабел. Този отвор трябва да се почисти старателно от прах и строителни отпадъци. Може да се използва прахосмукачка или четки. В почистения отвор сигурно се закрепва подконтактната кутия.

За целта се нанася подготвена гипсова смес, а монтажната кутия с проврения кабел се потапя в отвора със сместа. Всички работи продължават след като разтворът се стегне – това ще отнеме не повече от 10 минути.

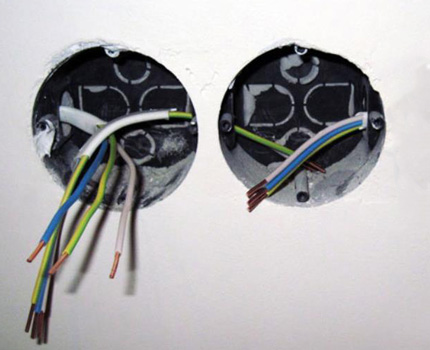

В подконтактната кутия се провира проводник, с който ще се работи в близко време.

По този начин се поставя една или няколко подконтактни кутии, както и монтажна кутия за двоен контакт. Ако предстои монтаж на цял ред контакти, монтажните кутии се поставят в редица строго хоризонтално или вертикално – както е планирал собственикът на помещението.

Най-често това е хоризонталният вариант. В този случай се поставят единични подконтактни кутии плътно една до друга. Те задължително се съединяват една с друга, а хоризонталността им се проверява със строително ниво.

Свързване и проверка на устройството

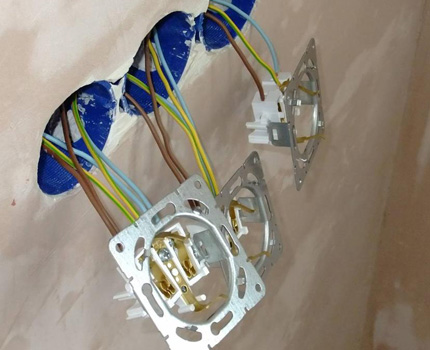

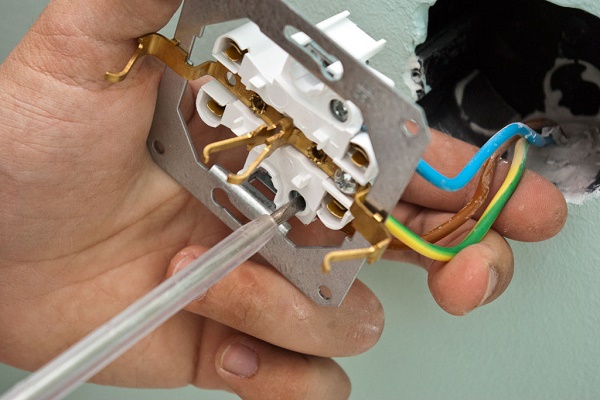

След закрепването на кутията започва работа със захранващия кабел, излизащ от нея. Първо, първоначално трябва да се отреже излишният къс, като се остави около 7 см от ръба на подконтактната кутия. Да се свали оплетката – горният изолационен слой, обединяващ вътрешните проводници.

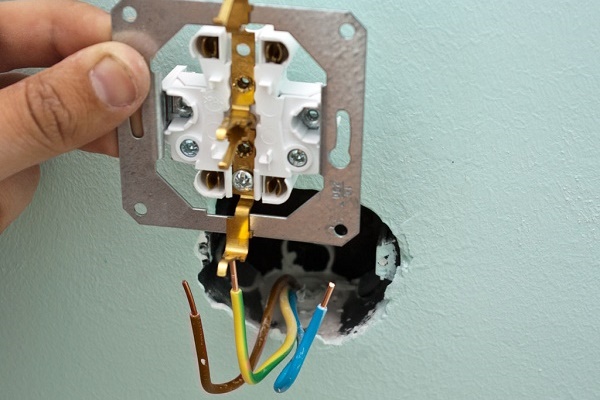

Вътре ще се открият 3 проводника с различен цвят – син, бял и жълто-зелен. Това е най-разпространената цветова комбинация, използвана за маркировка. Вместо бял може да има кафяв, червен, черен и друг.

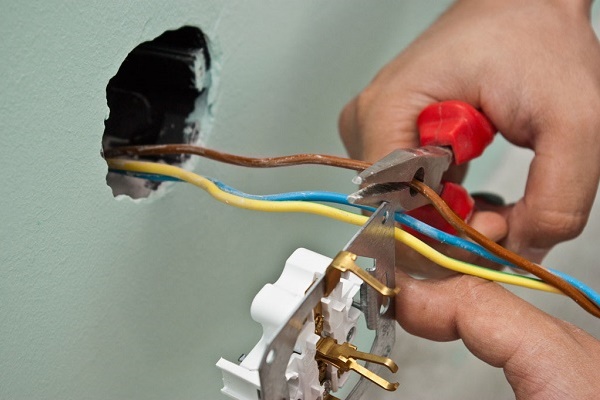

Второ, проводниците трябва да бъдат освободени от индивидуалния изолационен слой, като внимателно се отстрани със стрипер или нож на разстояние около 1 см. Сега предстои работа по свързването им към работния механизъм на контакт със заземяване.

Жълто-зеленият е цветът на проводника за заземяване. Той трябва да се свърже към централния контакт, отговарящ за земята.

Проводниците трябва да бъдат надеждно закрепени в работния механизъм на контакта. Те не трябва да се клатят и лесно да се издърпват от мястото си.

Синият или синьо-белият е работната нула. Този проводник предстои да се свърже към крайната клема на работния механизъм на контакта. Останалият проводник, най-често ще бъде с бял или бежово-кафяв цвят, трябва да се свърже с втория краен контакт.

В зависимост от типа на контакта, свързването се извършва чрез натискане на специален бутон, ако в механизма се използват пружинни клеми, или се фиксира между пластините с помощта на винтов зажим.

За фиксиране във винтовия зажим, почистените от изолация участъци на проводниците предварително се огъват така, че да се получи подобие на малка полухалка. Благодарение на подобна подготовка се работи по-лесно: проводникът няма да се изплъзне по време на закрепване изпод винта. Огъването трябва да се извършва по посока на часовниковата стрелка.

Когато всички контакти са свързани, трябва внимателно да се огънат проводниците и акуратно да се поставят заедно с работния механизъм на контакта вътре в монтажната кутия. След това внимателно да се завинти механизмът към подконтакта с винтовете, намиращи се на краищата му.

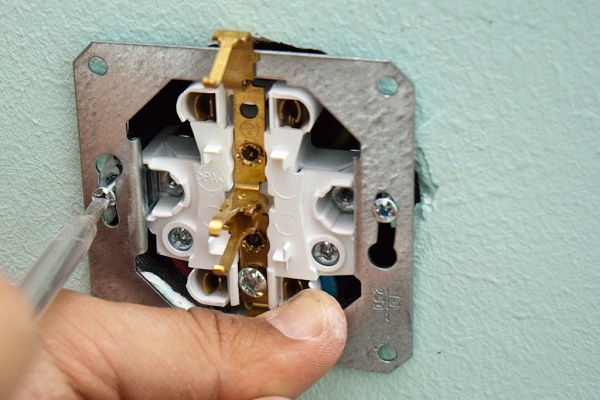

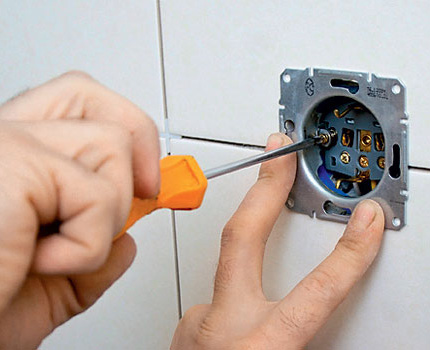

Тези винтове ще позволят плътно да се фиксира работната част на контакта. Важно е да не се прекалява със затягането, за да не се спука нищо.

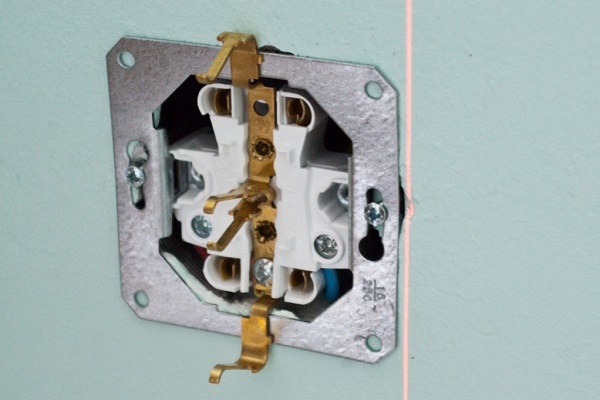

Когато механизмът на контакта е монтиран в монтажната кутия, трябва да се вземе строително ниво и да се провери хоризонталността на монтажа му.

Ако всичко е надеждно и хоризонтално закрепено, може да се пристъпи към заключителния етап на електромонтажа – завиване на декоративната част. За целта трябва да се затегне централният винт, без да се прекалява със затягането му.

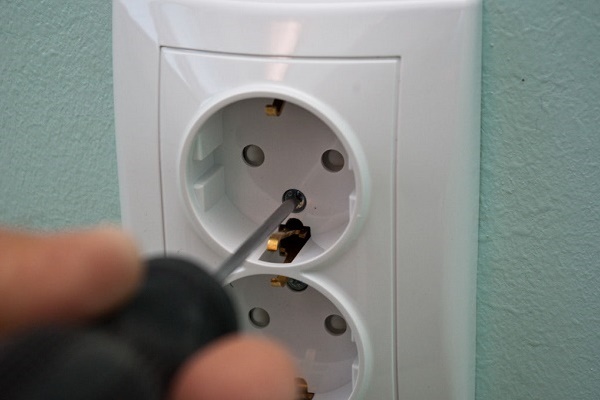

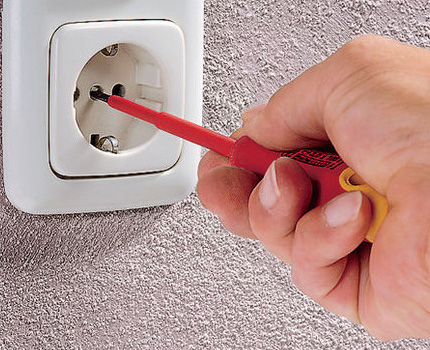

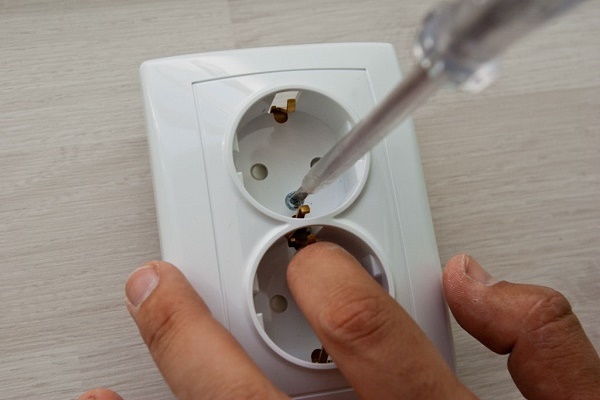

След като монтирате рамката и лицевата част на контакта, е важно плътно да затегнете крепежния винт, за да не се клати нищо.

Сега контактът е свързан при спазване на всички правила за безопасност. Може да завиете бушоните или да включите лостовете на таблото и да проверите работоспособността му. Ако всички действия са извършени последователно и правилно, новият работен контакт ще служи на своя притежател не една година.

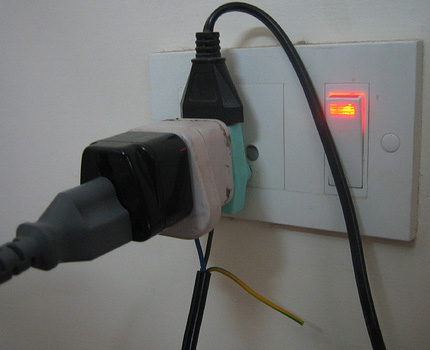

За да може контактът да служи дълго и да не създава проблеми, трябва да го експлоатирате правилно, без да го преттоварвате.

Необходимостта от монтиране на допълнителен контакт може да възникне съвсем неочаквано – стария ще се порреди или нова мебел ще затвори свобдния достъп до един от действащите.

Ако владете инфформация за нюансите на инсталиране и свързване на контакта, ще се спра вите без проблем с тази работа сами.

За това как правилно да извършите свързването на блок контакти, е описано подробно в следващата статия.

Изводи и полезно видео по темата

Видео #1. Поетапно ръководство във видео формат за инсталиране на контакт:

Видео #2. Подробно и разбираемо видео в помощ на майстори, планиращи инсталиране на контакти при скрита ел. инсталация:

Видео #3. Видео-предупреждение за опасни начини на заземяване, понякога използвани от домашни майстори. Ако съсед ви е посъветвал нещо подобно – по-добре откажете:

След като се запозенате с основните нюанси и етапи на инсталиране на контакт, моете да извършите този тип електромонтажни работи със собствените си ръце. Всичко, което изглеждаше непознато и поради това невероятно сложно, стана разбираемо и просто.

Съвсем не е задължително да звъните на електротехник и да го молите да свърже допълнителен контакт, когато тази работа може да се извърши самостоятелно, като приятно изненадате близките си.

Искате ли да споделите опит като самостоятелен електромонтажник? Имате желание да съобщите полезни за домашните майстори сведения? Пишете, моля, коментари в разположения по-долу блок, задавайте въпроси, оставяйте снимки по темата.
