Как да свържете телефонен контакт: схема за свързване и правила за инсталиране

Въпреки бързия спад на популярността на стационарните телефонни апарати, хората, готови да се откажат от тях напълно, не са толкова много. Признайте, случва се, че без традиционната връзка понякога е изключително трудно или дори невъзможно да се мине.

За свързване на апарата към комутационната мрежа е необходим слаботоков възел, чието инсталиране можете да извършите сами. Ще ви разкажем подробно как да свържете телефонен контакт, без да викате майстор.

Няма абсолютно нищо сложно в схемите и методите, а полезната информация, която предлагаме, както и снимките и видеоматериалите, ще ви помогнат да разберете въпроса.

Конструктивни особености на телефонния контакт

Конструкциите на стационарните телефони всяка година се модифицират и подобряват. И съвременните устройства значително превъзхождат своите предшественици, като се отличават благоприятно с високата си надеждност и удобство при употреба.

За осигуряване на непрекъснатото функциониране на уреда са необходими две условия:

1. Наличие на действаща линия за връзка от АТС.
2. Възможност за електрическо свързване на стационарния апарат към тази линия.

Единственото, което не се променя в сферата на телефонизацията, е принципът на работа на стационарните телефони. Въпреки това има съществени промени в конструкциите и методите на свързване.

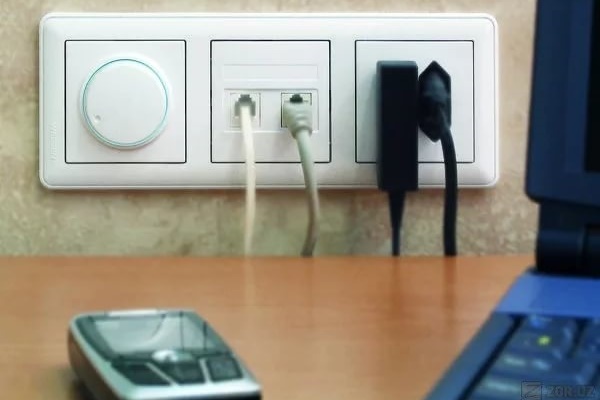

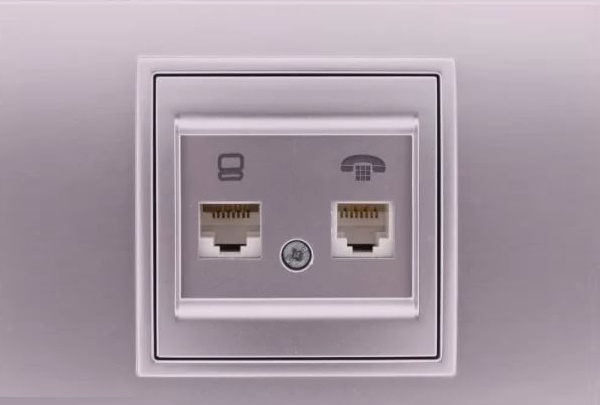

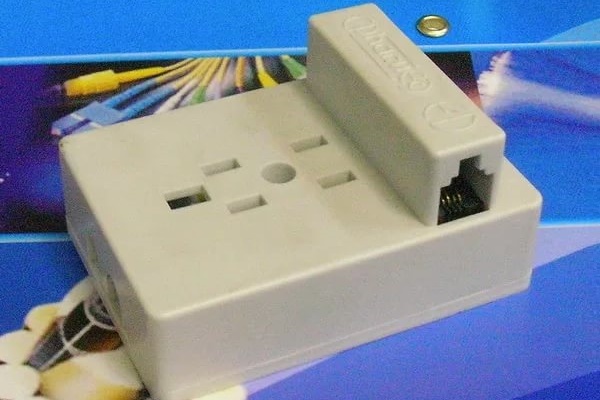

Стари и нови варианти на телефонна комутация са представени във фотоподборка:

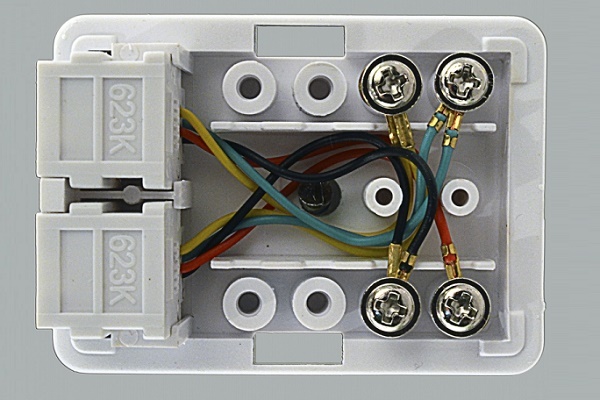

Въпреки различията в конструкцията и начините на свързване, всеки телефонен контакт традиционно включва три основни елемента:

• Корпус – изработен от диелектричен материал (керамика или пластмаса).
• Контакти – пружинени месингови елементи, осигуряващи надеждно преминаване на токове по електрическата верига.
• Клеми – преходници, необходими за свързване на проводниците.

Електрическите контактни гнезда на стационарния контакт са вдлъбнати в корпуса. Това решение позволява да се защити устройството от случайни къси съединения.

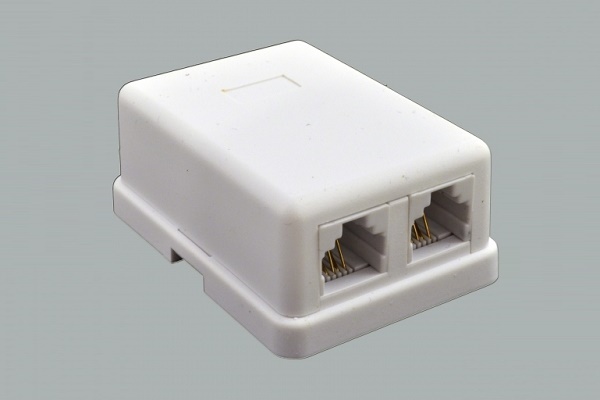

В продажба се срещат едно- и многоконекторни модели. Първите са предназначени за свързване на един апарат, вторите позволяват да се комутират няколко устройства едновременно.

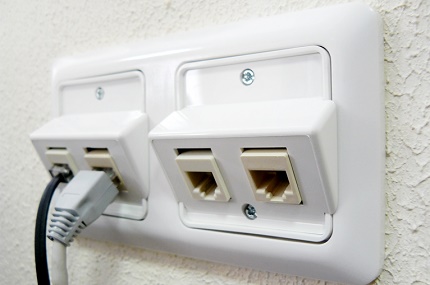

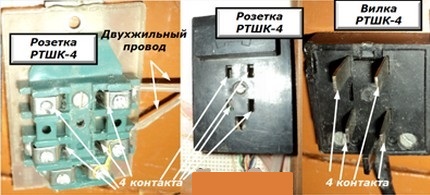

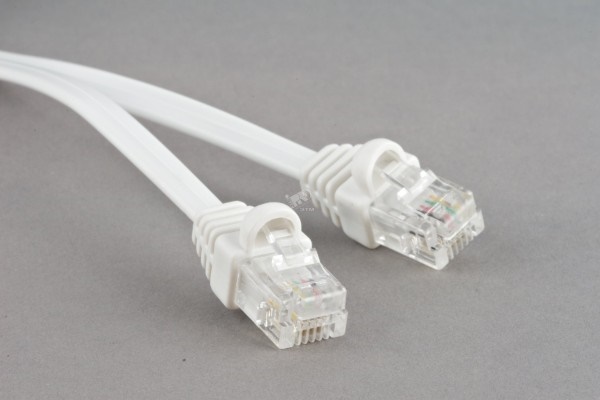

Свързването на телефонния апарат за създаване на стационарна връзка се осъществява чрез контакт, който идва в комплект с щепсел.

Стари и съвременни стандарти на устройствата

С усъвършенстването на оборудването начините за свързване на телефоните към комуникационната мрежа претърпяха редица промени. В първите модели телефонни апарати свързването към комуникационната линия се осъществяваше дори без използване на контакти.

За създаване на затворена токова верига проводниците просто се усукваха един с друг или се свързваха по всякакви други достъпни начини.

През 80-те години на миналия век връзките на линиите на АТЦ се осъществяваха с помощта на двужилни медни проводници. А за осигуряване на бързо разединяващо свързване на телефона се използваха контакти и щепсели от стандарта РТШК-4. Това съкращение се разшифрова като «контакт за телефони от щепселен тип за четири контакта».

Корпусите на такива устройства са оборудвани със защитен ключ – пластмасова връзка, която позволява да се предотврати неправилното поставяне на щепсела в контакта.

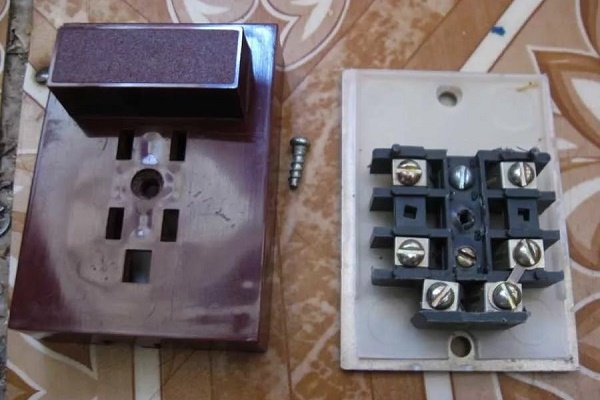

Конструкцията РТШК-4 включва ключ и две двойки контакти. Първата двойка осигурява работата на телефона в нормален режим, втората – позволява да се свърже допълнителна линия, при условие че двата апарата са на един и същ телефонен номер.

На мястото на морално остарелите модели от стандарта РТШК-4, в резултат на повсеместното разпространение на микропроцесорните технологии, активно започна да се прилага оборудване Registered Jack, което има маркировка «RJ». То съответства на международния стандарт МЕК 60884-1 и 60669-1.

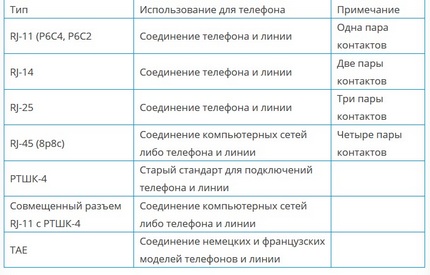

Съвременно стандартизирано оборудване за слаботокови вериги позволява да се включат в схемата до четири двойки работни контакти.

Свързването на съвременните стационарни модели телефони за използване на битово ниво се осъществява чрез розети, оборудвани с една двойка контакти. Корпусите на такива устройства се монтират в кухината на пластмасов модул и се обозначават със символи RJ-11.

Между два контакта, които представляват компактни метални вилки, са задълбочени жилата на захранващия проводник. Моделите от стандарта RJ-11 се препоръчват за свързване на апарати към телефонни магистрали от линеен тип.

В централната част на пластмасовия модул, наричан манипулатор, са разположени месингови контакти, чрез които се създава електрическа мрежа между телефона и АТЦ.

За свързване на два апарата към отделни линии и за създаване на офисни мини-АТЦ се използват устройства от стандарта RJ-12 и RJ-14. Универсалните четирижилни конектори подхождат за повечето модели телефонно оборудване.

За да свържете няколко уреда наведнъж, трябва само да съберете контактите последователно в блокове, като спазвате схемата: първата линия се присъединява към контакти №2 и №3, а втората – към №1 и №4. Устройствата от тази серия се прилагат повече за създаване на мини-АТЦ при обзавеждането на офисни помещения.

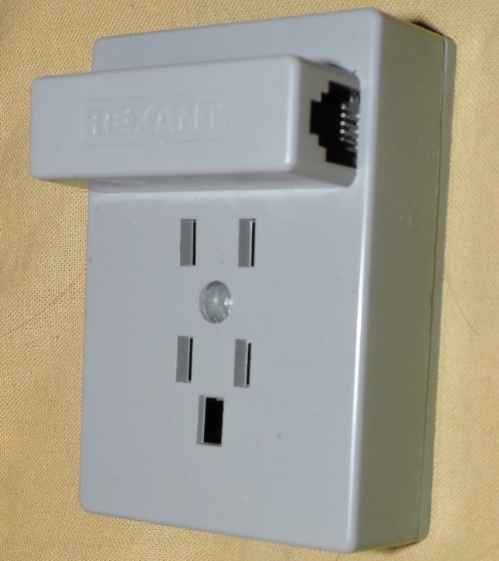

Моделът с комбиниран конектор РТШК-4 и RG-11 се прилага основно, когато е необходимо с нова телефонна инсталация да се свърже старинен ексклузивен стар телефон.

Инсталирането на преходник позволява да се свързват щепсели както от стари, така и от нови стандарти с линии, оборудвани с прилагане на съвременни технологии.

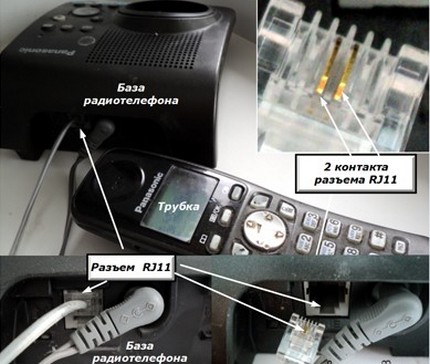

Основната разлика на устройствата от стандарта RJ-25 е три двойки работни контакти. Поради тази причина свързването на такова оборудване може да се извършва само от квалифициран специалист, който познава добре въпросите на телефонията и електриката.

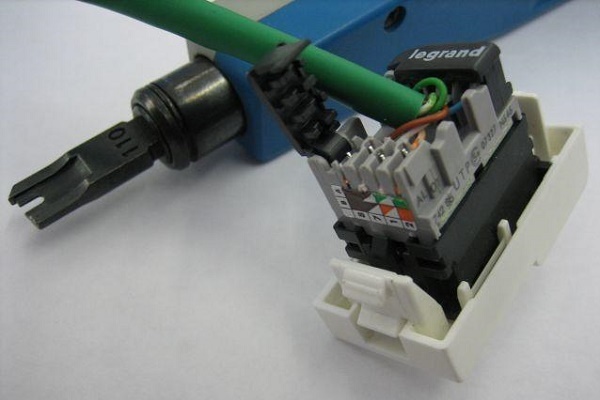

Конекторът RJ-45 има четири двойки контакти, но за създаване на електрическа верига се използват само два контакта, разположени по-близо до центъра.

При свързване на компютърни системи, факсове, модеми и други сложни устройства на комуникационни уреди се прилага също стандартът RJ-45. При свързване на устройства от стандарта RJ-45 основното внимание се обръща на съответствието на пластмасовите ключове.

Въпреки конструктивните различия между старите и новите стандарти, щекерите на устройствата притежават сходни конектори и габарити. Свързването на уреда с мрежата се осъществява само чрез два контакта. Само при съвременните модели се използват само средните контакти.

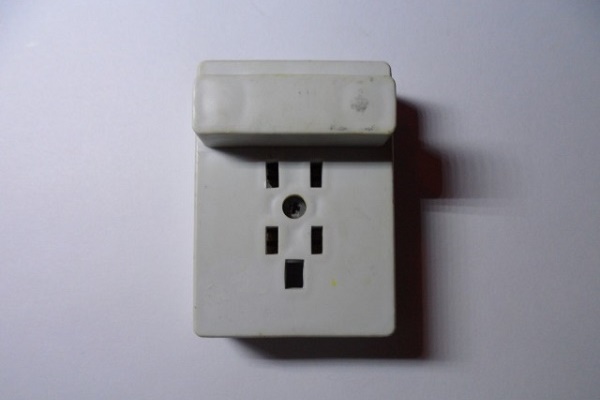

На желаещите да се запознаят с особеностите на свързване ще помогне галерията със снимки:

Схеми за монтаж и начини на свързване

Да се осъществи свързването на телефонна розетка е много по-лесно, отколкото на нейния електрически аналог. Но процесът, който предполага работа с макар и ниско, но все пак напрежение, изисква прецизност и внимание.

Схемата за свързване на телефонна розетка е доста проста и предполага съединяване на двата края на телефонния проводник със съответните контакти в розетката.

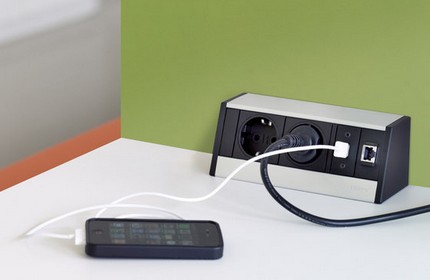

При инсталиране на телефонна розетка може да се приложи един от двата начина на монтаж:

• открит – предполага инсталиране по надставен начин;
• закрит – при който телефонната линия е скрита вътре в стената.

При избора на начин на прокарване се ориентират според конструкцията на стените, условията за обслужване на комуникационната линия и претенциозността на дизайна на самото помещение. Надставните розетки изглеждат не много естетично, но пък са идеални по отношение на скоростта на обслужване: те за броени минути могат да се свалят от опората и да се оцени целостта на контактите.

Откритият начин може да се осъществи съвсем без монтаж на стената, като се постави устройството на пода, а водещият към него кабел се скрие под перваза.

За да се защитят откритите проводници от механични повреди, се използват декоративни пластмасови кабел-канали. В продажба те се срещат под формата на стенни конструкции и подови первази. Контролът върху състоянието на проводника в тях е удобно да се осъществява чрез едно- или двустранни щракащи панели.

За скрит монтаж най-често се използва кабел КСПВ. Единствената жила на този кабел е изработена от медна тел, а външната обвивка – от полиетилен, оцветен в бяло.

Прокарването на телефонната линия се извършва също, като се използва разпределителен кабел ТРП. Той има разделителна основа. Жилата на този еднодвоен проводник също е изработена от мед и е изолирана с полиетилен.

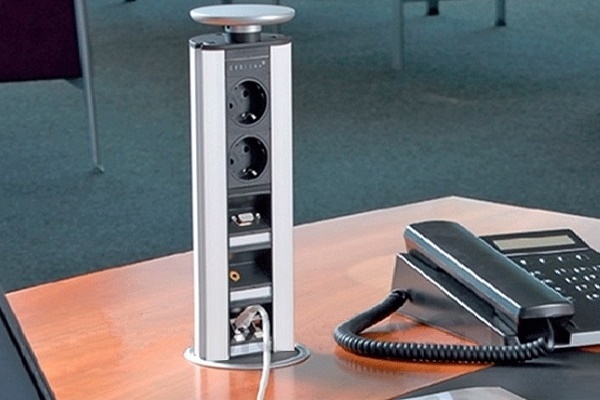

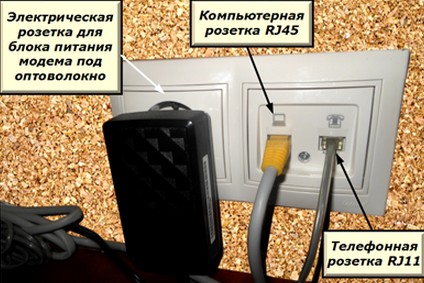

С цел удобство на експлоатация и хармонично съчетание с дизайна, телефонните контакти не се монтират отделно в стената, а се включват в розетъчен блок.

За да се декорират точките на свързване и да станат по-малко забележими за погледа на външни лица, устройствата се поставят зад екраните на телевизори и монитори, а също така се вграждат зад фасадата на стенните мебели.

Като отделен ред трябва да се отбележат контактите, вградени в перваза. Основното – да се избират модели, чийто лицев панел приляга плътно към повърхността на перваза. В противен случай с времето той ще започне да се отделя от основата, оголвайки непривлекателни шевове.

Ред за свързване на телефонен контакт

При монтиране на телефонен контакт трябва да се има предвид, че напрежението за слаботоковите устройства за връзка не надвишава 60 волта. Но дори пониженото напрежение все пак може да създаде ток, причинявайки дискомфорт на човека.

В момента, когато се извършва повикване по телефонната линия, напрежението дори се покачва до стойност от 110-120 волта. И то е способно при контакт да причини сериозни болезнени усещания. До стойност от 12 волта то спада едва след вдигане на слушалката.

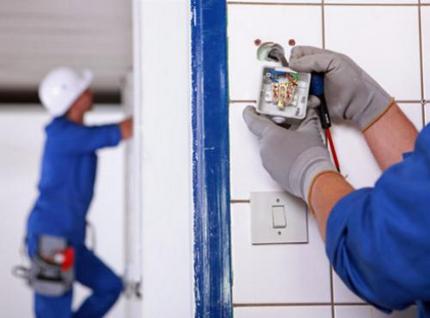

Всички работи по свързване на действаща телефонна схема, с цел спазване на техниката на безопасност, се препоръчва да се извършват в защитни гумирани ръкавици.

Принципът на разположение и начинът на монтиране на телефонните контакти практически не се различава от технологията на монтаж на електрическите контакти. Тъй като днес най-разпространени са устройствата, които имат стандарт J-11 и J-12, тънкостите на свързване на телефонния контакт ще разгледаме на техния пример.

Етап #1: Извършване на подготвителни работи

Първото нещо, което трябва да се направи – да се изучат схемите на вътрешната комуникация. Те се прилагат към инструкцията на изделието.

При свързване на стандарти J-11 и J-12 не трябва да възникнат проблеми: необходимо е само да се свържат жилите със съответната полярност. Основното е, че в подходящия за апарата щепсел проводниците са изведени в огледално отражение на контактите на розетката.

В случай че по незнание сте закупили и планирате да монтирате стандарт J-25, чиято конструкция предполага 6 контакта, за свързване използвайте само 3-ти и 4-ти контакт.

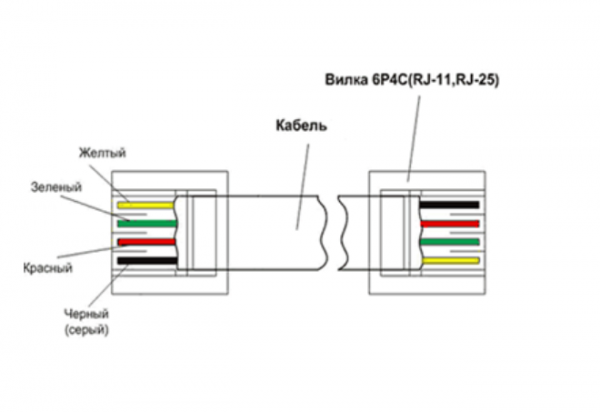

По стандарт към всеки контакт е подведен проводник с определен цвят, такова решение повишава удобството на обслужване и улеснява ремонта.

Ако планирате да използвате апарат от стар стандарт, предварително трябва да се погрижите за закупуването на универсален контакт. Той е оборудван с четириконтактен съединител и конектор. Освен самия контакт, трябва да подготвите и двужилен проводник с напречно сечение 0,3-0,5 мм.

Предварително е необходимо да определите и набележите мястото и височината на монтаж.

От инструментите за извършване на работата е необходимо да подготвите:

• строителен нивелир;
• кръстосващ нож;
• волтметър;
• отвертка;
• клещи за рязане;
• графитен молив;
• защитни ръкавици;
• двустранно тиксо;
• перфоратор (ако монтажът е на нова точка).

При избора на отвертка се съобразявайте с типа на повърхността и размерите на винтовете, използвани за закрепване. За да минимизирате вероятността от токов удар, всички манипулации е по-добре да извършвате с отвертка, чиято дръжка е изолирана.

След като сте набелязали мястото за инсталиране на точката на свързване, с помощта на строително ниво коригирайте хоризонталността и вертикалността на положението му.

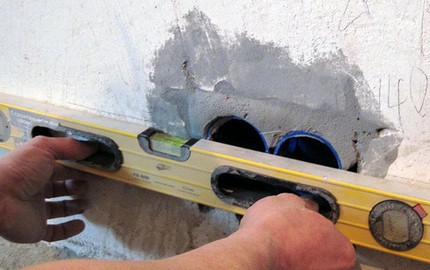

За да свържете контакт от скрит тип, е необходимо предварително да направите отвор в стената за неговото инсталиране – подконтакт. Това може да се направи с помощта на перфоратор, оборудван със специална коронка с диаметър 60-70 мм.

При липса на такъв, работата може да се извърши и с обикновен чук и длето. Но ръчният труд ще отнеме много повече време и усилия. След това до направения отвор е необходимо да изкопаете канал за полагане на телефонния кабел.

Има определени нюанси при монтажа на подконтакта в стена от гипсокартон.

Етап #2: Оголване на краищата на жилата

Преди да пристъпите към обработка на жилата, е необходимо да почистите краищата на проводниците, като отстраните външния слой. Достатъчно е да оголите крайните 4 см от проводника.

При почистването на телефонния кабел трябва да помните, че той е много уязвим на повреди. А счупените жила само ще доведат до неизправност на оборудването. Затова е важно да използвате специализиран инструмент за сваляне на изолация.

Тъй като не винаги се получава внимателно да се извърши разделката от първия път, опитните майстори препоръчват при полагане на кабела да се остави малък запас по дължината му. Излишният проводник след това може да се скрие под капака на устройството.

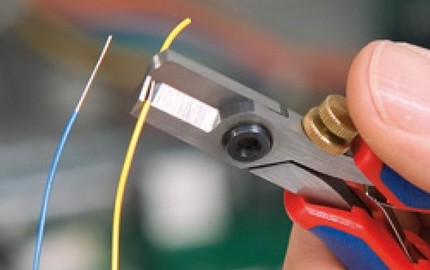

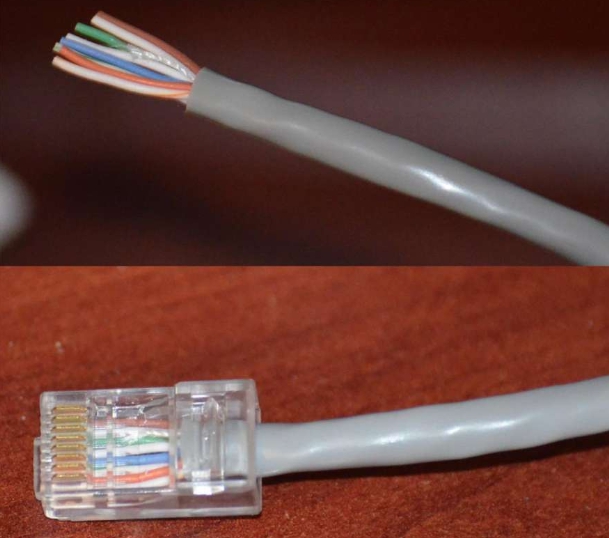

Свалянето на защитната изолация от краищата на кабела трябва да се извършва изключително внимателно, като за тази цел се използва кръстосващ нож, остро наточено острие или режещи клещи.

Задачата на майстора е да почисти краищата на проводниците от оплетката така, че в оголен вид те да бъдат цели и без никакви дефекти.

Етап #3: Свързване на проводниците на контакта

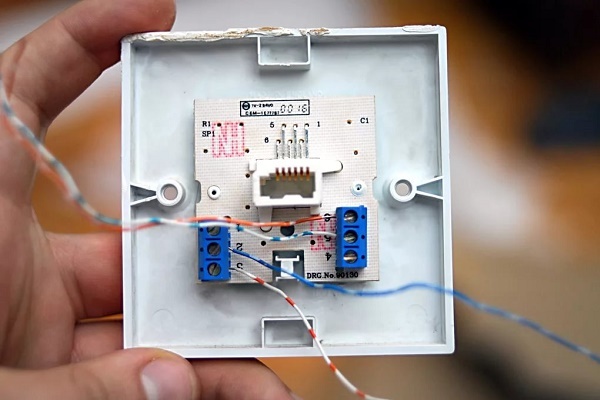

Оголените проводници с разтворени жила се свързват към конекторите на самата кутия, като се ориентират по обозначенията, посочени на лицевата панел на вътрешния блок. При скрит монтаж, за удобство при свързване, проводниците се правят да стърчат извън равнината на стената с 50-80 mm.

Специалистите препоръчват при свързване на проводниците да се проверява полярността на контактите, като за целта се използва тестер.

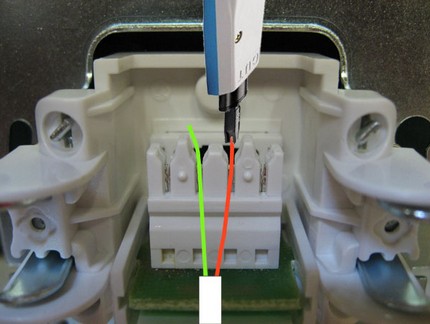

За да се спазва полярността при свързване на проводниците, се ръководете от правилото: червената изолация на линията със знак „-“, а зелената обвивка на „+“

При неспазване на правилото за полярността съществува голям риск телефонният апарат от време на време да дава повреди по време на работа.

На този етап от работата ще е необходим волтметър. С негова помощ трябва да се провери готовността на комуникационната линия. Напрежението в линията трябва да бъде в границите 40-60 V.

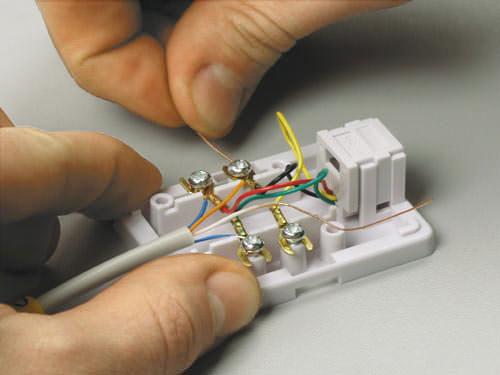

Подведените кабелни жила се прилагат към клемата и се затягат плътно със специални винтове, осигурявайки надеждно фиксиране. Формата на каналите, към които се закрепват жилата, улеснява процеса на монтаж. Местата на съединенията не трябва да се увиват с изолационна лента.

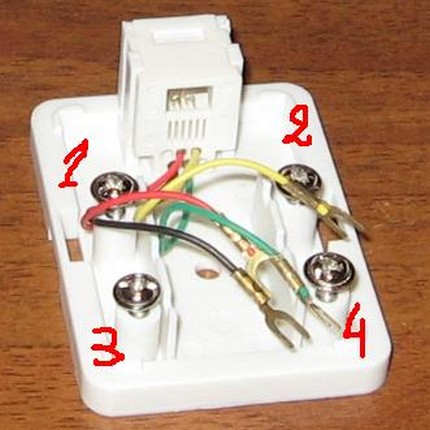

При свързване на устройства, чиято конструкция е оборудвана с четири контакта във формата на вилка, се задействат само двата централни контакта.

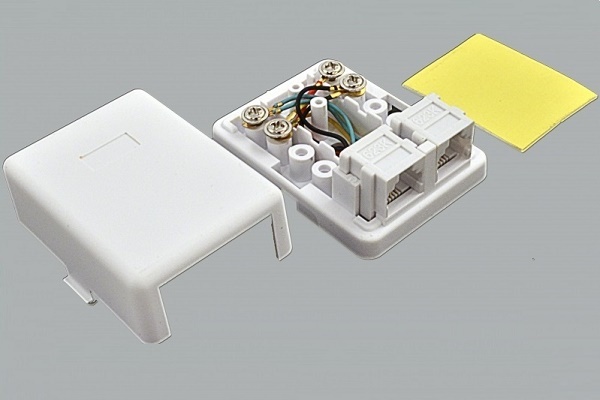

При извършване на отворен монтаж, на завършващия етап остава само да се затвори капакът на корпуса с помощта на ключалка и да се закрепи с винтове. Готовата розетка се прикрепя към стената или пода, като се поставя върху двустранна лента.

При скрит монтаж, след като се уверите, че проводниците не се преплитат в подрозетника, съгласно нанесената маркировка, вътрешният блок се монтира в стената. След като се придаде желаното положение на блока, конструкцията се фиксира с помощта на разпорни винтове и самонарезни винтове.

На завършващия етап остава само да се отстранят пролуките между подрозетника и стената, като се замажат с гипсов разтвор, както и да се зазидат каналите с положен телефонен кабел.

След като гипсът придобие желаната здравина, се поставя на място защитната рамка и се присъединява лицевата панел. При устройства от съвременен тип защитната рамка се закопчава на вътрешния блок, а лицевата панел се закрепва чрез завинтване на винтове.

При необходимост от свързване на многоконтактен контакт, позволяващ монтирането на няколко телефонни апарата, е необходимо да се придържате към същата технология, както при инсталиране на класическия вариант на устройството. Единствената разлика в процеса е увеличаването на броя на проводниците, които трябва да бъдат свързани.

Изводи и полезно видео по темата

Ръководство за свързване на устройството:

Смяна на стар контакт с комбиниран конектор РТШК-4 и RG-11 с аналогично ново устройство:

Няма нищо сложно в свързването на телефонен контакт. Единственото – не пестете, като купувате оборудване от нисък ценови диапазон. То не винаги отговаря на нормите и може да се повреди още на етапа на свързване.
