Как да свържете крушка чрез ключ: схеми и правила за свързване
Вие решихте сами да прокарате електропроводка в новата вила или да модернизирате съществуващата мрежа в апартамента? Съгласете се, в тази сфера има нюанси, с които трябва да се запознаете задълбочено за собствената си безопасност. Освен това създадената със собствени ръце електрика трябва да осигури безупречна работа на уредите.
Ние сме готови в най-фини подробности да ви разкажем как да свържете крушка чрез ключ. В реализацията на подобно решение се прилага ред изпробвани на практика методи, с които ще се запознаете по време на четене на статията.
При нас ще намерите маса полезни сведения. Владеенето на информация ще придаде и увереност, и сили. Задълбочено да се запознаете с въпроса ще помогнат графични материали и видео.
Съдържание на статията:
- Мерки за осигуряване на електробезопасност
- Инструмент за изпълнение на работите
- Препоръчителни кабели и проводници
- Приложение на разпределителна кутия
- Отстраняване на изолация от проводниците
- Нюанси при формиране на усукване
- Правилно инсталиране на ключа
- Разновидности на битови ключове
- Видове лампи за използване у дома
- Начини за захранване на крушка чрез ключ
- Изводи и полезно видео по темата

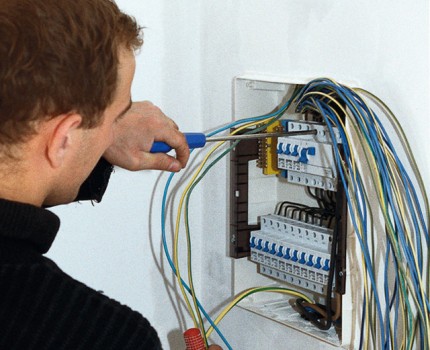

Мерки за осигуряване на електробезопасност
Предварително, преди започване на действията по инсталиране на ключове, осветителни тела, тяхното свързване едно с друго и към мрежата, е необходимо да се изключи захранването 220V на тази част от домашната инсталация, където се предвижда извършване на електромонтажни работи.
Това става на входното електрическо табло чрез изключване на общия или съответния групов превключвател.

Ако по време на монтажа до таблото е възможен достъп на външни лица (например, такова разположено на стълбището на многофамилна сграда), следва да се постави плакат с предупредителен надпис «Не включвайте!».

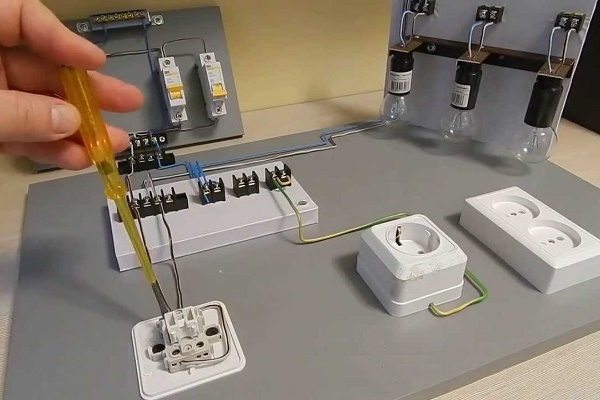

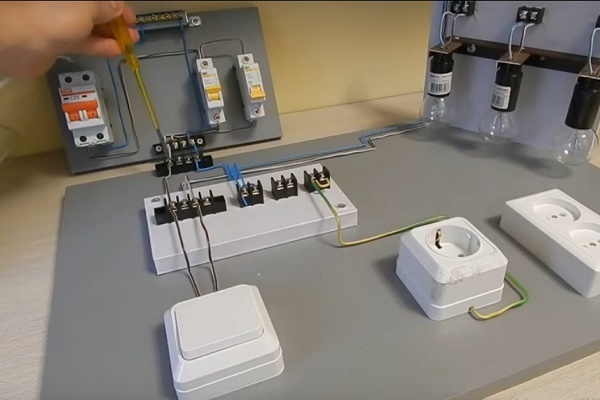

Да се уверите, че напрежението на оголените контакти на действащите електроуреди и проводниците отсъства, трябва непосредствено преди работа. Най-лесно в домашни условия това се осъществява с помощта на индикаторна отвертка, чиято изправност малко преди изпитанията се проверява от работната мрежа.
Препоръчва се, преди да вземете контактите и проводниците с голи ръце, още веднъж да се уверите в отсъствието на напрежение, като докоснете с гръбната страна на дланта, последователно на пръстите на дясната ръка, всички от тях. Сухата непокътната кожа от гръбната страна на китката притежава повишена устойчивост на въздействието на електрически ток.
Същността на свързването на лампата чрез превключвател може да се представи нагледно на демонстрационен стенд:
Инструмент за изпълнение на работите
В процеса на извършваните електроработи домашният майстор ще се нуждае от набор от следния монтажен инструмент:
- Остър нож.
- Пасатижи (плоски клещи).
- Кусачки (бокорези).
- Отвертки шлицови – тънка и средна, евентуално кръстова средна.
За изолация вътре в разклонителна кутия или корпус на осветително тяло на съединенията на проводниците може да е необходима изолационна лента. В тези случаи се препоръчва да се използва лента ХБ. Тя с времето не се разтопява и не залепва към изолираните от нея постоянно нагряващи се контакти, а само изсъхва. При необходимост, се рони добре с пасатижи.

Отлично, ако има специален инструмент за оголване на проводници – стрипер или кусачки с прорези за отстраняване на изолацията. При липса на такива приспособления и голям обем работа може да се справите с народно средство, като доработите бокорезите.
За целта с пила в режещите ръбове по-близо до шарнира се правят противоположни пропили, които заедно трябва да образуват отвор с размер малко по-голям от диаметъра на оголеното жило на проводника.
Препоръчителни кабели и проводници

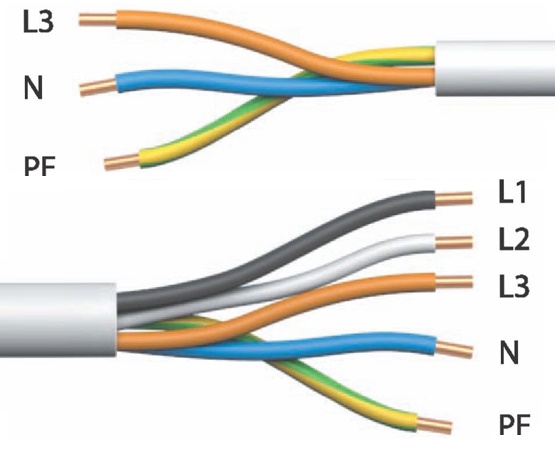

За ново полагане на домашни електрически осветителни мрежи се препоръчва да се използват кабели ВВГнг с едножилни медни, сечение 1,5 кв.мм, в незапалима изолация с различен цвят на жилата:
- син – нулев работен,
- жълт със зелена надлъжна ивица – нулев защитен (заземляващ),
- всеки друг цвят – фазен.
При монтажа е желателно да се спазва съчетание на еднообразие на цветовете с тяхното функционално предназначение. Това изискване ще обезопаси, а също така ще опрости по-нататъшното обслужване на електрическата инсталация.

В домовете, където инсталацията е още алуминиева, подмяната на отделни участъци от осветителните линии, които се зазидат под мазилката, трябва да се извършва с проводник АППВ-1,5, който има алуминиеви жили, или с аналогичен кабел при открито полагане. Еднаквият материал се използва поради окисляване на местата на контактите-усучки на алуминий и мед вътре в разклонителните кутии.
Ако е възможно усучките да се заменят с клемни връзки, допуска се използването на медна инсталация. Настойчиво НЕ се препоръчва да се използват каквито и да е кабели, проводници с многожилни (меки) жила.

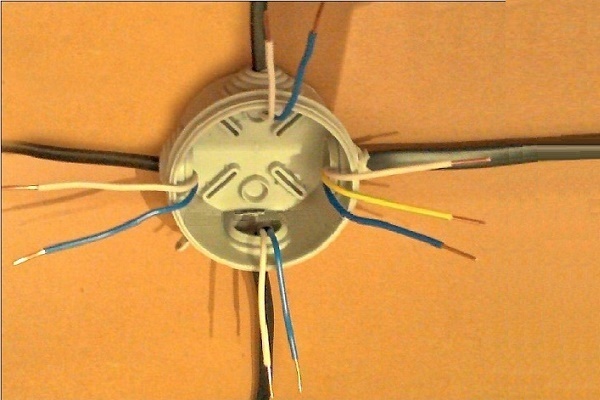

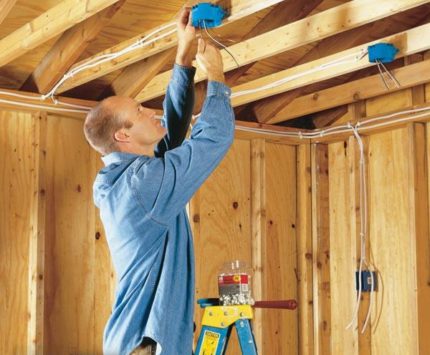

Приложение на разпределителна кутия
Кабелите и проводниците не отиват директно от таблото до електроуредите, от ключовете до крушките. Всички изходящи и входящи линии на електрооборудването се срещат в специфични монтажни възли, наречени разклонителни кутии. Там те се свързват по определен начин.
С правилата за инсталиране на разклонителни кутии, наричани още разпределителни, отклоняващи, на жаргон на електротехниците - разпаячни, ще ви запознае следващата статия. Препоръчваме да се запознаете с полезния материал.

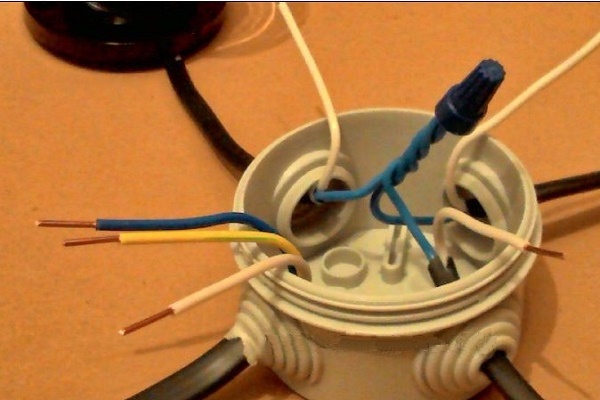

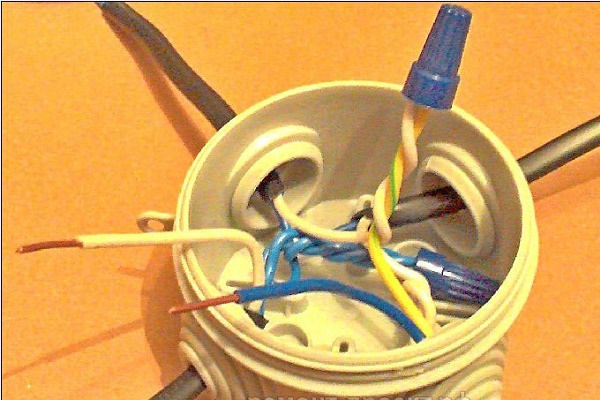

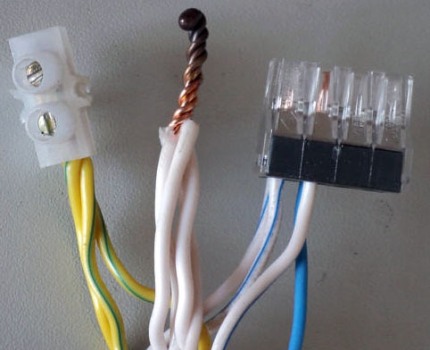

Най-често кутиите имат вътре празно пространство. Проводниците от различни линии се свързват помежду си чрез усучки. За да се осигури надеждност, се препоръчва краищата на връзките да се обработват със специално заваряване. Медните жила могат просто да се запояват.
Преди поставянето вътре, откритите контакти се изолират един от друг с памучна изолираща лента. Може на усучките на проводниците да се навиват специални изолиращи скоби. Тук изолиращата лента вече няма да е необходима.

Ако кутията е снабдена с винтови клеми, контактите тогава се изпълняват с тяхно участие. Такива устройства позволяват свързването на алуминиеви и медни проводници. Клемите могат да бъдат затягащи, но това при наличие на достатъчно място за поставяне на свързаните от тях краища на проводниците.
Отстраняване на изолация от проводниците
За отстраняване на част от външната изолация на кабела ВВГнг е необходим нож. Той трябва да бъде толкова остър, че дори и неопитен домашен майстор да може да прави уверени срезове.
Първият разрез се прави от края по дължина на обвивката на 3-4 см. След това с една ръка се хваща снопът от освободените краища на проводниците, а с другата се дърпа надрязаната обвивка. После тя се разкъсва сама.
Дълбочината на разкъсването се изпълнява такава, че освободените краища на проводниците да бъдат с максимална дължина, която позволяват разпределителната кутия, подрозетникът или корпусът на осветителното тяло. Запасът ще бъде от полза в бъдеще при прегаряне на отслабени контакти.
Надкъсаната обвивка на кабела се обръща наопаки и внимателно, за да не се повреди изолацията на проводниците, се отрязва в кръг.

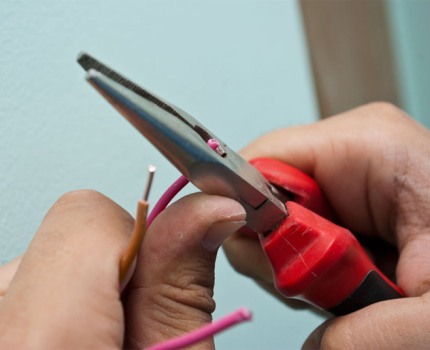

Жилите най-лесно се оголват, разбира се, с инструмент за отстраняване на изолацията – стрипер или поне с клещи-режещи с прорези. При липса на такива, както и преди, се използва нож. Допуска се използване на прости режещи клещи. В краен случай се използват режещите ръбове на клещите.

С леки движения на инструмента в кръг се врязват плитко в изолацията и я стягат. Важно е да не се прореже металът на проводника, иначе там, където е повредата, той непременно ще се счупи. Добре е, ако стане веднага, а не след монтажа.
Размерът на оголения участък се определя от начина на свързване. Когато става въпрос за винтови скоби на клемите на кутията, ключа, полилея или стенната лампа, може да бъде достатъчно 0,5-1 см. За усукване с проводниците на осветителното тяло ще са необходими 2-3 см.
Ако усуките се намират в разпределителната кутия, важи правилото, колкото повече, толкова по-добре, особено без запояване или заваряване. Обикновено 3-5 см.

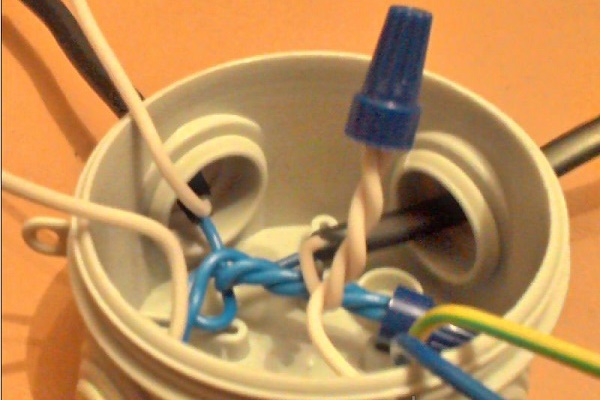

При използване на завинтващи се изолиращи скоби, скоби за захващане, дължината на оголване се подхожда индивидуално.

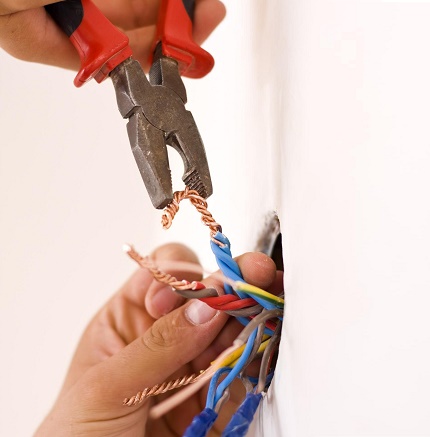

Нюанси при формиране на усукване
При усукване на два проводника, техните оголени краища се сгъват във формата на буква «Х», така че пресечната точка да бъде при началото на изолацията. След това краищата на жилите се захващат с пръсти и се завъртат, колкото е възможно. След това процесът се подпомага с клещи.
По същия начин се свързват три проводника и повече. Ако връзката се получи едновременно дълга и гъвкава, тя се сгъва на две, притискайки с клещи. За скъсената усука се изисква по-малко изолационна лента.

Изолационната лента започва да се навива от фабричната изолация на проводниците на усуката на ширината на лентата. След преминаване с един слой до края на оголените краища, се правят още няколко оборота, сякаш навиващи въздух. Тази «празнина» се прегъва обратно върху усуката – получава се защитен край, и се навива втори ред със задължително застъпване върху основната изолация на жилите.
Правилно инсталиране на ключа
По изпълнение ключовете са за вътрешен и външен монтаж. Съвременните външни ключове са подходящи за закрепване на всякакви повърхности без допълнителни изолиращи подложки. Вътрешните ключове се поставят в кръгли гнезда в стената, оборудвани със специални кутийки, наречени подложки за ключове.
За това как да се инсталира тази монтажна кутия в бетонна стена или в конструкция от гипсокартон, подробно е написано тук. Препоръчваме да прочетете предложената статия преди започване на работата.
Подложките за ключове са стандартен електромонтажен възел. Те се използват и за поставяне на контакти, затова се наричат така. „Подключникове“ би звучало не много добре.

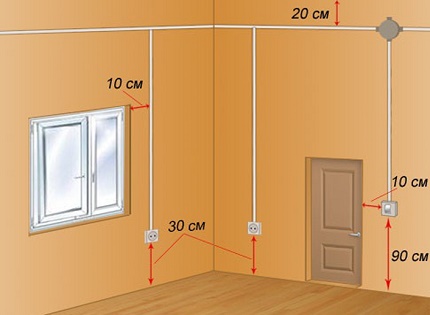

За правилно се счита разположението на ключа, при което включването става чрез натискане на горната част на клавиша, а изключването – на долната. Дори на ниско разположен човек това дава възможност да реагира при спешна ситуация и бързо да изключи електроуреда с удар на пръстите по клавиша отгоре надолу.

При правилно свързване на ключа от разклонителната кутия идва фазовият проводник. Прекъсването на веригата на фазовия проводник, така че в изключено състояние осветителното тяло да е без напрежение – това е основната задача на ключа.

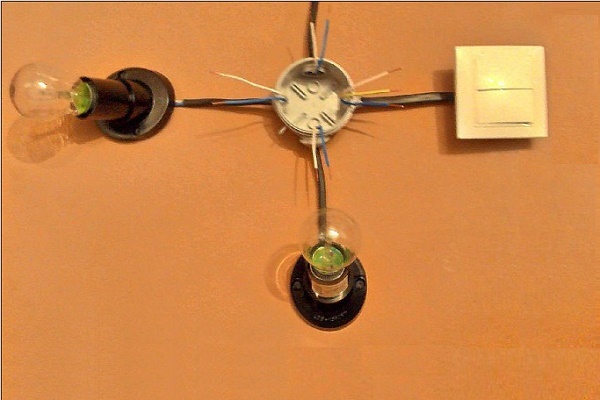

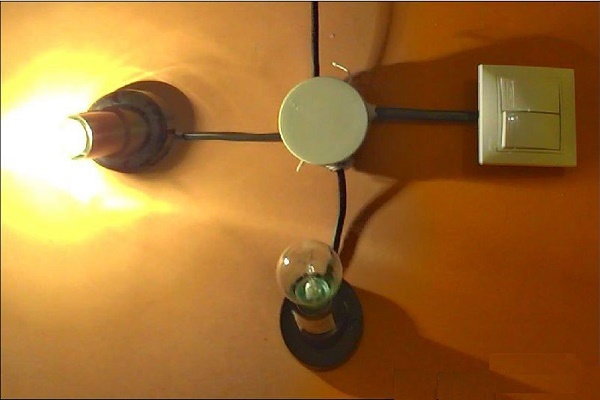

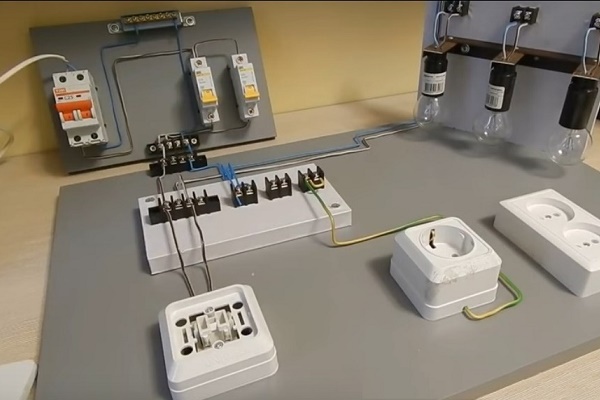

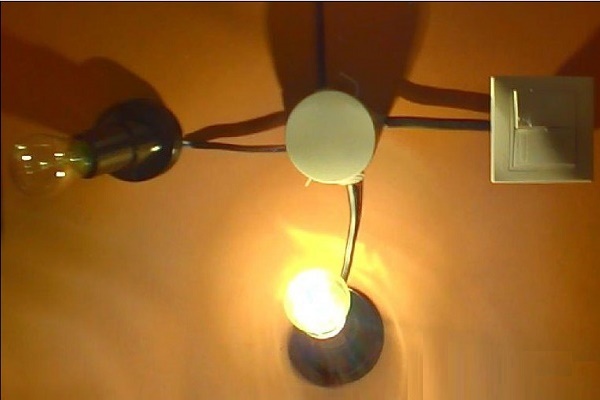

Следващата фото-галерия представя процеса на свързване нагледно:
Ако конструкцията на уреда позволява, вътре в самия ключ фазовият проводник се свързва към горните клеми, а всички изходящи жила се присъединяват към долните контакти. Това правило се прилага за обзавеждане на всяка електроинсталация.
Поради конструктивни особености изключение от общите правила представляват проходните и кръстосаните ключове, за които става дума по-долу.

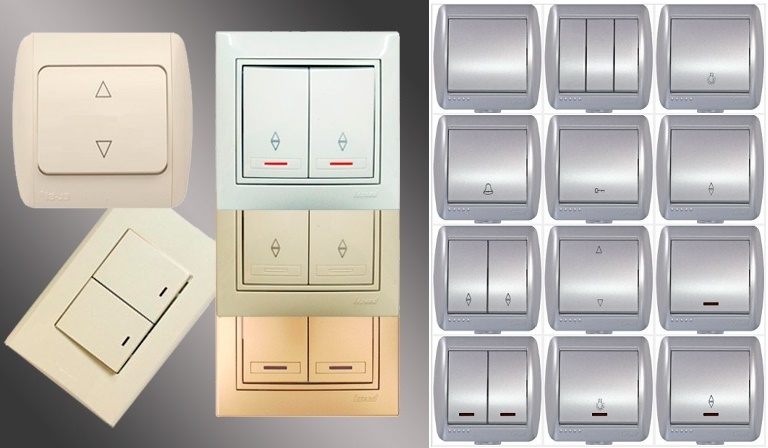

Разновидности на битови ключове
Прилаганите в съвременния домашен интериор ключове са изключително разнообразни. Подробно с класификацията на устройствата за управление на светлината запознава една от популярните статии, публикувани на нашия сайт.

По различие на техните функционални възможности се отличават следните най-разпространени разновидности:
- Едноклавишен ключ – неговата мисия е проста: „вкл./изкл.“.
- Двуклавишен ключ позволява да управлява едновременно две независими осветителни вериги.
- Триклавишен ключ, съответно, координира работата в три направления.
- Ключ-регулатор (димер) не само включва и изключва, но и чрез натискане на клавиш или завъртане на кръгла ръчка, която го замества, регулира плавно яркостта на светлината на лампите.
- Ключ с регулатор – дву- или триклавишен ключ, който стъпаловидно, чрез превключване на клавишите, управлява нажежаването на всички крушки едновременно.
- Единичен проходен ключ. С единствения клавиш превключва фазата между два проводника. Ако на единия се подава напрежение, то от другия се изключва, и обратно.
- Кръстосан единичен ключ. Чрез промяна на положението на клавиша синхронно променя директното свързване на две линии на кръстосано.
- Сензорен ключ. Няма лостчета – той започва и прекратява подаването на електричество чрез докосване на пръстите до неговата повърхност.
Ключ с датчик за движение запалва осветителното тяло автоматично, реагирайки на преминаването на човек.

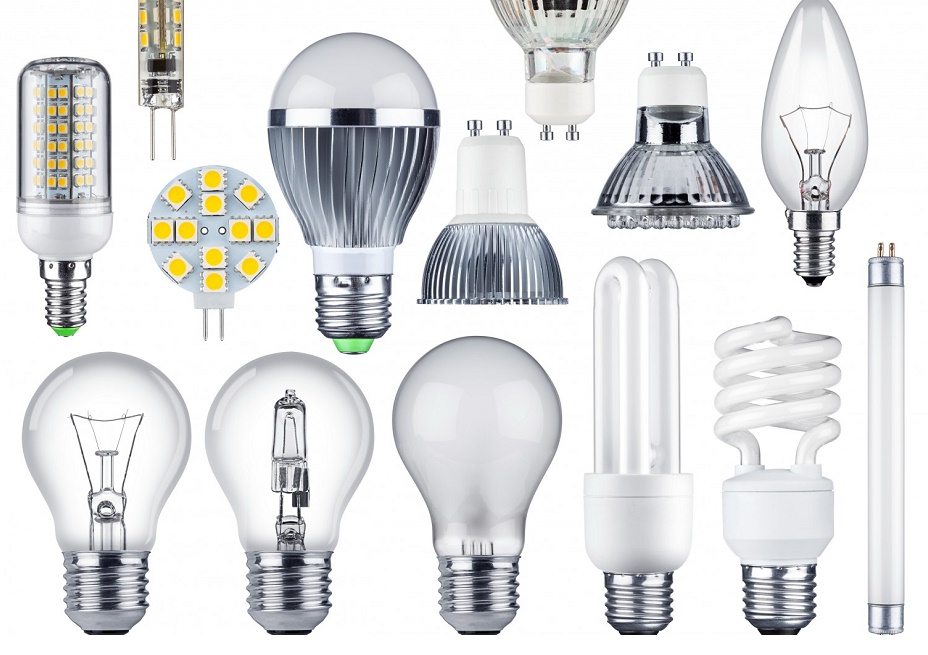

Видове лампи за използване у дома
Прогресът при лампите не изостава от този при ключовете. Тяхното многообразие също впечатлява.

Но и тук се определят някои по-често срещани видове:
- Лампи с нажежаема жичка – утвърдени домашни източници на светлина в кръгла стъклена колба с вакуум и волфрамова спирала вътре.
- Халогенни лампи – това са същите лампи с нажежаема жичка, напълнени със специален газ. Той увеличава срока на експлоатация и минимизира размерите на колбите им. Недостатък – при монтажа не трябва да се пипа стъклото на колбата с ръце.
- Луминесцентни лампи за дневна светлина – не са много разпространени в домашни условия, но също са традиционни светлинни устройства (наричани по-нататък просто „лампи за дневна светлина“).
- Енергоспестяващи светодиодни лампи, както подсказва името, използват светене от групи светодиоди. Могат да се закрепват в обикновени винтови цокли (наричани по-нататък просто „светодиодни лампи“).
Енергоспестяващите луминесцентни крушки все повече заместват обичайните. Принципът на работа е подобен на действието на лампите за дневна светлина. Врязват се като лампите с нажежаема жичка (наричани по-нататък просто „енергоспестяващи лампи“).
Начини за захранване на крушка чрез ключ
Възможно е някоя от разглежданите схеми за взаимно свързване на битов ключ към стенна или таванна крушка да пропуска подробностите за захранването на нулевия защитен (заземяващ) проводник. Предполагам, че свързването му няма да създаде затруднения.
В стандартния електрически кабел – това е жила с изолация в жълт цвят и зелена ивица по протежение. Мястото на нейното свързване към електроуреда се обозначава със знак
.

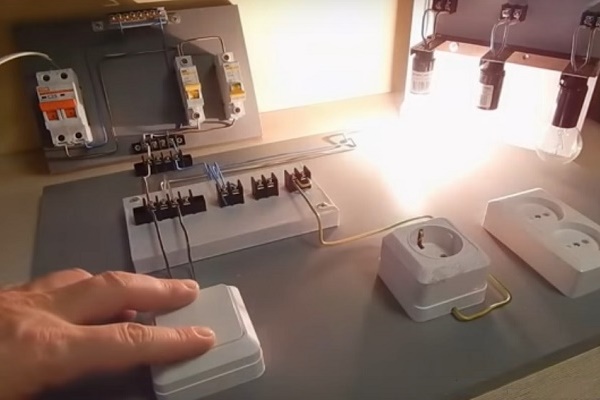

#1: Най-просто свързване на осветителното тяло
Най-елементарно е свързването „вкл/изкл“ на осветителния уред към едноклавишен ключ с два проводника. То най-вече подхожда за единичен еднолампов осветител.

Когато старата инсталация има само два излизащи от тавана или стената захранващи светлинния електроуред проводника, а преправянето е сложно, може да се свърже осветител с по-голям брой крушки. Но при такова свързване всички крушки на осветителния уред ще се включват едновременно.

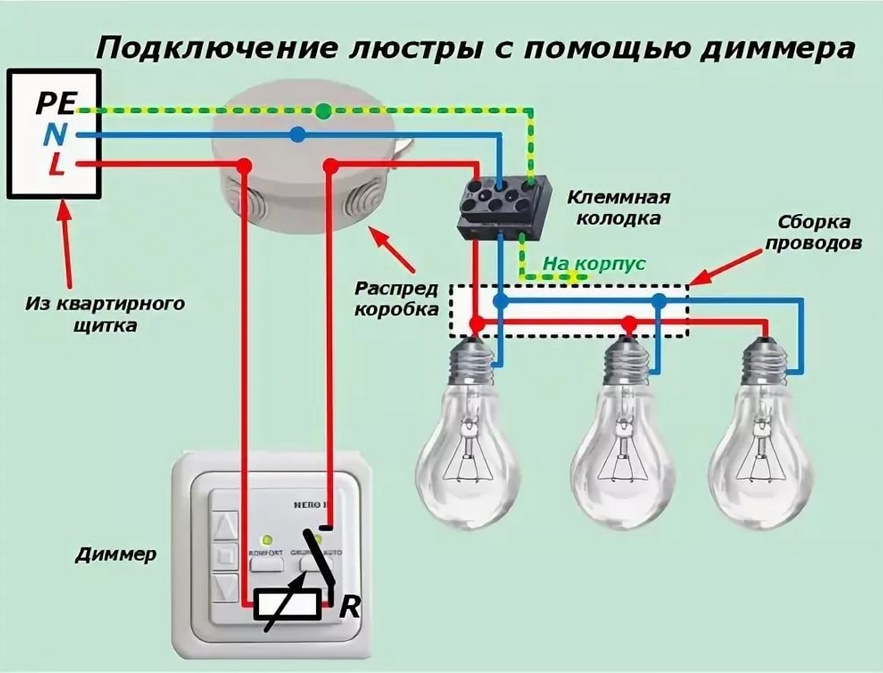

Класическият едноклавишен ключ без модернизация на инсталацията лесно може да се замени с ключ-регулатор на яркостта (димер), изпълнен като един блок. Възможно е да се закупи уред с регулатор, подобен на клавиш, а може и във вид на кръгла дръжка.
Характеристиките на димера трябва да съответстват на мощността на свързвания осветител. Единствено не може да се използва съвместно с осветителни уреди, оборудвани с енергоспестяващи, светодиодни или лампи за дневна светлина.
За стандартен монтаж в обикновени подрозетници индустрията е усвоила производството на сензорни ключове, които имат само функции „вкл/изкл“. Те също се свързват с два проводника и могат да заместват простите едноклавишни ключове.

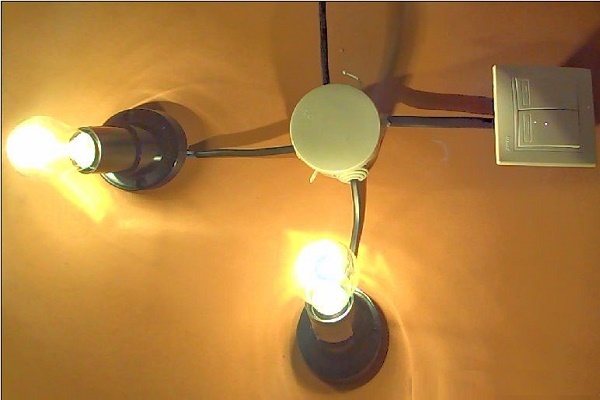

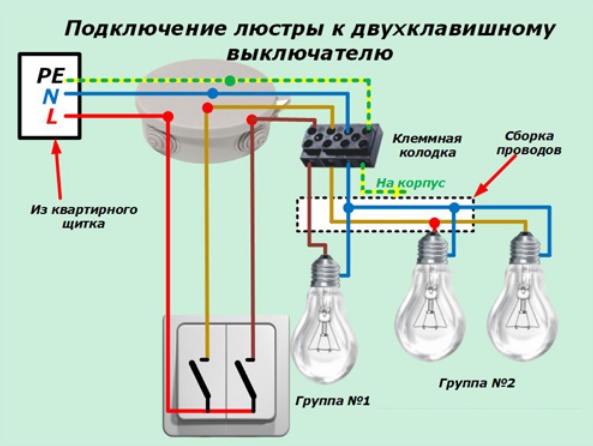

#2: Отделно включване на лампите на полилея
Обикновено три- и петременните полилеи са устроени така, че лампите могат да се включват отделно или заедно на групи (1+2/2+1; 2+3/3+2). Това позволява да се регулира осветеността на пространството чрез броя на едновременно работещите крушки.

В този случай ще е необходим двуключов прекъсвач и електроокабеляване, най-малко с три проводника. Чрез включване на един от двата или на двата ключа едновременно ще се регулира яркостта на горене на осветителния уред.
Още прекъсвач с два ключа се използва за управление от една точка на осветлението на две, най-често съседни, помещения независимо, например, тоалетна и баня, антре и склад.
Ако вместо обичайния двуключов прекъсвач се използва за полилея дву- или дори триключов прекъсвач с вградени в ключовете отделни регулатори, то всички негови лампи ще горят едновременно, а управлението на нажежаването им ще става стъпаловидно, чрез превключване на ключовете.

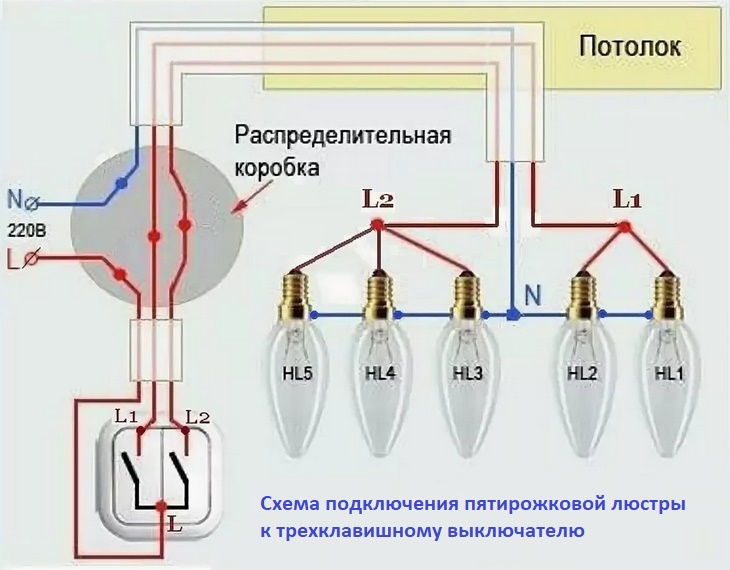

#3: Управление на петрогов полилей
Там, където е необходимо разделно и едновременно управление на три независими осветителни уреда, се инсталира триключов прекъсвач.

За да изненадате гостите, можете чрез прекъсвач с три ключа да свържете петрементен полилей. Вярно е, че ще е необходима малка преработка на клемите на самото осветително тяло. От групата от три линейни проводника един трябва да се отдели и да се използва самостоятелно.
Тогава чрез различни комбинации на натискане на клавишите на триключовия прекъсвач ще бъде възможно включване едновременно от една до пет лампи (1+2+2/2+2+1/2+1+2).

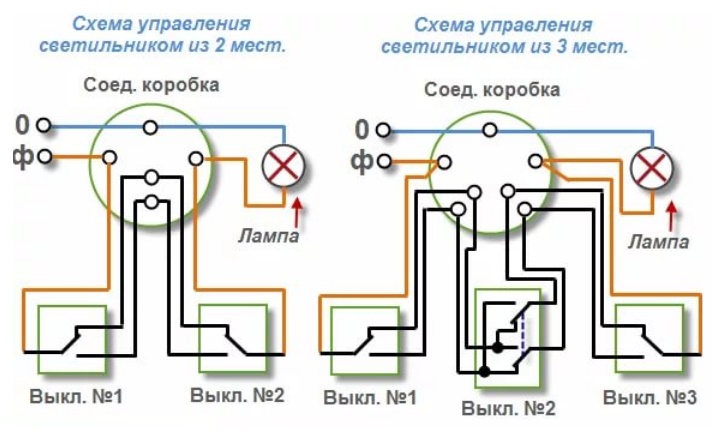

#4: Осветително тяло – едно, ключове – два
Как да постъпите, когато коридорът е дълъг и тъмен? Такава ситуация може да разреши инсталирането на осветително тяло с два проходни единични прекъсвача в различни краища на прехода. Неудобството на този начин е неопределеното положение на клавишите «вкл/изкл».
Още такъв похват за управление на осветлението е приложим при движение по стълбище, в пристроен гараж (вход от къщата, изход през вратата и обратно). Допълнителен прекъсвач до зоната за спане няма да бъде излишен, ако стаята е достатъчно дълга.

Може ли независимо един от друг да осветявате участъците на стълбището, докато се изкачвате или спускате по стъпалата? Допълнително ще ви е необходим още един единичен проходен ключ на междуетажната площадка. С натискане само на един бутон той едновременно ще включва следващото осветително тяло и ще изключва предишното.

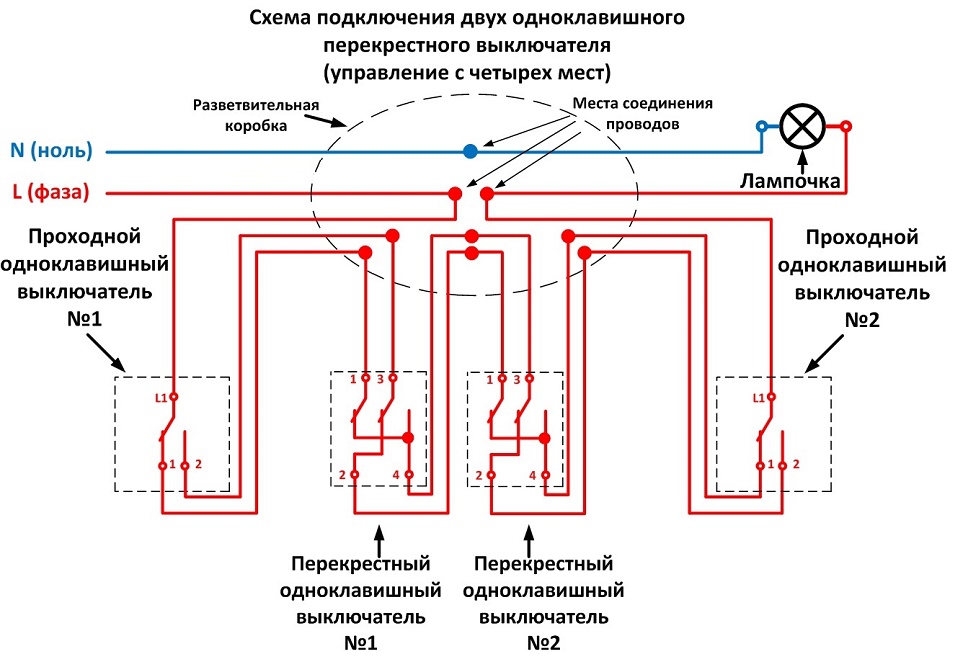

#5: Включване на крушка от различни места
За да управлявате осветително тяло от повече от два центъра, допълнително към проходните ще са необходими кръстосани единични ключове. За всяка нова точка – по един.
Множество ключове е удобно, ако в обширното домашно антре излизат жилищни стаи. Обитателите на всяка стая ще могат независимо от никого да включват светлината пред своите врати, и да я изключват във всички други места, оборудвани с помощни ключове.

Този начин е целесъобразен и в помещения с планировка от хотелски тип – много врати, отварящи се към дълъг коридор.
#6: Свързване на полилей с вентилатор
Да дърпате висулката на полилея, оборудван с вентилатор, за да го включите, е неудобно. Това е още по-проблематично, когато таванът е висок.
По-лесно е да използвате научените начини за разделно свързване на лампите на полилея. Свързването на вентилатора се осъществява чрез един от бутоните на дву- или трибутонен ключ.
В първия вариант осветителното тяло ще може да свети само изцяло. Във втория – крушките ще светват в две групи.

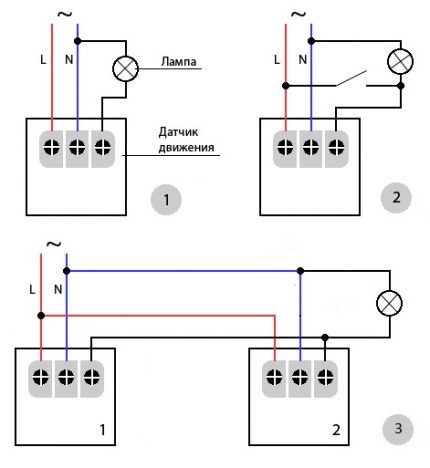

#7: Вградени датчици за движение
Самият сензор за движение вече е уред-ключ. Но ни е интересен именно когато има стандартен корпус и може да бъде вграден в подрозетник.
Оказва се, че го свързват в прекъсването на фазовия проводник, който отива към осветителното тяло, както обикновен ключ. Но проблемът е, че за вътрешната електронна схема на такъв уред е необходимо пълноценно захранване 220V, а следователно и още един проводник, син, нулев.

Ако желаете да инсталирате превключвател с вграден детектор за движение вместо едноклавишен, без подмяна на двожилния провод, който се простира от разклонителната кутия, с трижилен не може да се мине.
Изводи и полезно видео по темата
Видеата представят практическите похвати на работа.
ВИДЕО №1 ще покаже пример за просто свързване на превключвател и крушка:
ВИДЕО №2 ще помогне да усвоите уменията за свързване и изолиране на проводници:
ВИДЕО №3 ще разкаже как да свързвате полилеи и не само:
Производителите не стоят на едно място. Те измислят все нови, по-хитроумни осветителни уреди. Но колкото и космически да изглежда осветителното тяло, винаги ще се намери прост начин да го свържете. Основните схеми, правилата за свързване на крушки с превключватели, условията за безопасно извършване на електромонтажни работи ще останат типични за дълго време.
Искате ли да споделите опит на самостоятелен електромонтажник, интересни и полезни нюанси на свързването, открили сте недостатъци в представения материал? Очакваме вашите коментари. Пишете, моля, в разположения по-долу блок, публикувайте снимки по темата, задавайте въпроси.

Свалянето на изолационната лента от проводника и последващото усукване с изолация изглеждаше нещо не сложно. Поради неопитност започнах да изолирам усукването от края на усуканите проводници. Не се получаваше, нервничех. Благодаря за добрите съвети, успех на Вас.
Дайте съвет на млад и неопитен) аз съвсем не разбирам от електричество.. Ситуацията е такава: една крушка има два превключвателя. Когато включа светлината с един превключвател, а изключа с друг, то следващия път се налага да включа именно с този превключвател, с който преди това съм изключвал. Как става това изобщо. Моите превключватели не са много далеч един от друг, ами ако бяха далеч… щеше да се налага да тичам? Благодаря.
Добър ден, Сергей. Предполагам, че вашата крушка се „управлява“ чрез прекъсване на фазите с обикновени едноклавишни превключватели. Фазите са доведени до нея от различни разклонителни кутии (схемата приложих към отговора).

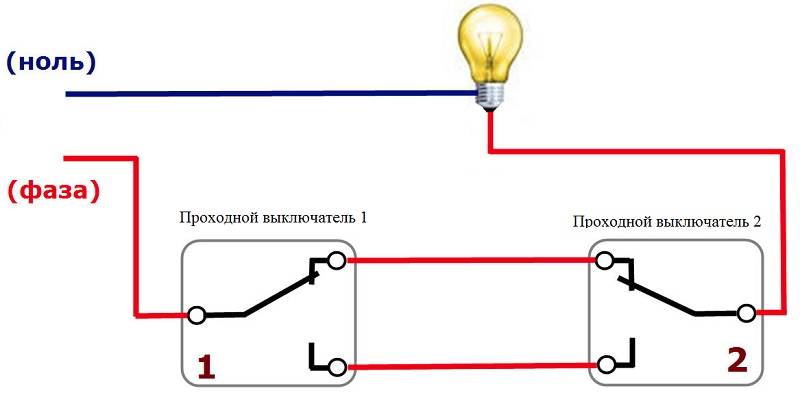

Необходимо е да закупите два „проходни превключвателя“ – името го напишете в търсачката на Яндекс. Те също са едноклавишни. Схемата, в която трябва да работят, също е приложена в прикачените снимки.
Разбира се, оптималният вариант е да купите осветително тяло с детектор за движение (по-добре да реагира на премествания в зоната на действие). Тези устройства са описани в статията за лампи с детектор за движение на нашия уебсайт.
С проходните превключватели всичко е доста сложно. Аз самият, когато си монтирах, се измъчих. Трябваше да чета много литература и да рисувам схема. Защото беше двукнопков за две групи осветителни тела. В крайна сметка все пак успях да го направя. Не от първия път обаче. Тук е необходима отделна статия по тази тема.

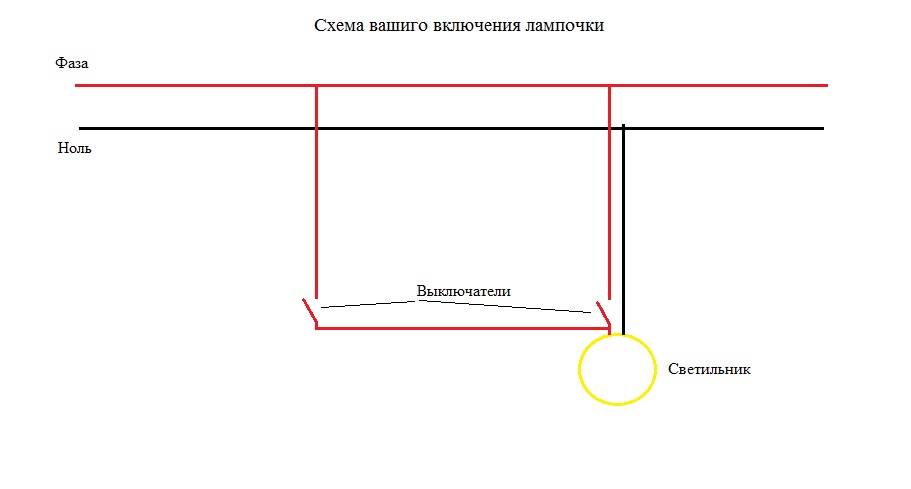

Сергей, а схемата на вашето свързване има ли?
Настоятелно НЕ се препоръчва да се използват никакви кабели, проводници с многожилни (меки) жила.
Интересно, защо?
Добър ден, Павел.

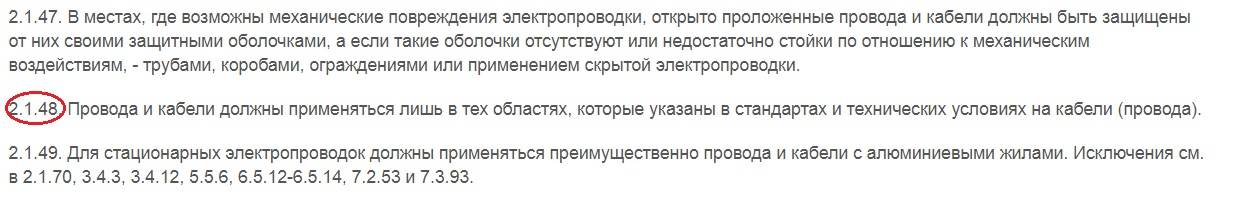

Подобни формулировки карат да прелиствате Правилата. След като прелистите ПУЕ, ще откриете „интересна“ точка, ограничаваща сферата на приложение на кабели, проводници (приложих скрийншот).
