Как да свържете двоен ключ за две крушки: схеми + съвети за свързване

Комфортът на живот се състои от много компоненти, сред които важно място заема управлението на осветителната система. То може да бъде направено по-удобно чрез инсталиране на двуклавишни електрически уреди.

Съгласете се, би било добре да се научите да извършвате такава работа самостоятелно, особено ако предстои основен ремонт на жилището и обновяване на електроинсталацията. Но преди да свържете двоен ключ за две крушки, е необходимо да определите схемата и да изучите реда на действията.

Ние ще ви помогнем да осъществите замисленото. В статията са описани нюансите на реализацията на различни схеми за свързване, както и е предоставена поетапна инструкция за инсталиране на двуклавишен ключ. Текстовият материал е допълнен с илюстрации и видео-обзори.

Плюсове и минуси на двойното свързване

Опитен електротехник започва всеки проект за подобряване на осветителната система с оптимизиране на използването на всички електрически устройства, обединени в една верига.

Пример за оптимизиран контур е традиционната организация на осветлението на блока «тоалетна + баня». От страна на коридора обикновено се инсталира един ключ, но с два клавиша.

По този начин осветителното тяло в банята се управлява с един клавиш, а крушката в тоалетната – с втори. С едно движение на ръката могат да се извършат две действия – да се изгаси светлината в едната стая и да се включи осветлението в съседната, което е много удобно.

Ако ключът се инсталира в преградата между двете части на санитарния възел, то изборът на клавиш няма да бъде труден – той ще се намира от страна на необходимото помещение

Инсталирането на общ ключ за две стаи е целесъобразно в случай, че те се намират наблизо. За отдалечените едно от друго помещения е разумно да се използват отделни електрически инсталации.

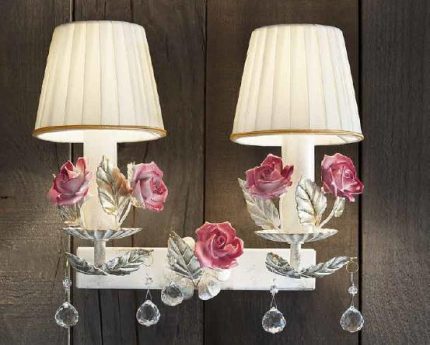

Двоен ключ може да е необходим и при монтажа на полилей или аплик с две крушки. Разделното управление разширява функционалните възможности на осветителното тяло и позволява да се увеличава или намалява интензитетът на светене.

Ако се използва един ключ, осветлението ще бъде недостатъчно; при натискане на двата клавиша то става два пъти по-ярко.

С цел икономия на електроенергия не е задължително да се използват и двете крушки едновременно. За създаване на атмосфера за почивка е достатъчно да се включи само една от тях.

Както виждате, възможността за свързване на двоен ключ към две отделни крушки улеснява управлението на осветителните тела или регулирането на интензитета на светлината. При инсталиране на един прибор за две стаи се спестява не само електричество, но се намалява и количеството на монтажните материали и устройства.

Как да изберете схема за две крушки

Съществуват разлики в свързването на едноклавишния и двуклавишния ключ. За да разберете по-добре разликата, първо разгледайте монтажните нюанси на едноклавишния ключ.

Към обикновен ключ с един бутон може да се свърже една или няколко крушки – принципът остава същият.

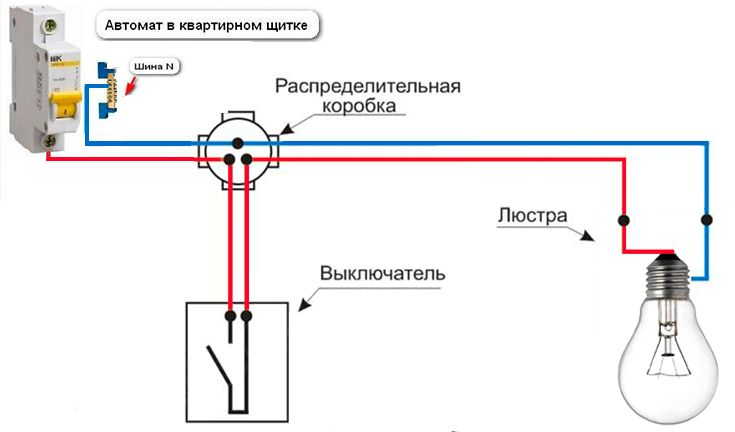

На схемата е показан вариант с използване на двужилен кабел, без използване на «заземителен» проводник. Нулевият проводник се прокарва директно към осветителното тяло, а фазата се подвежда към ключа, откъдето тя следва към крушките (+).

Това е най-простата схема, тя традиционно се използва, ако е необходимо просто управление на осветителното тяло или на цяла група. При включване на електрическата инсталация светват всички задействани източници на светлина. Ако полилей или стенна лампа имат две крушки, то ще светнат и двете едновременно, няма да има възможност да се използва само една.

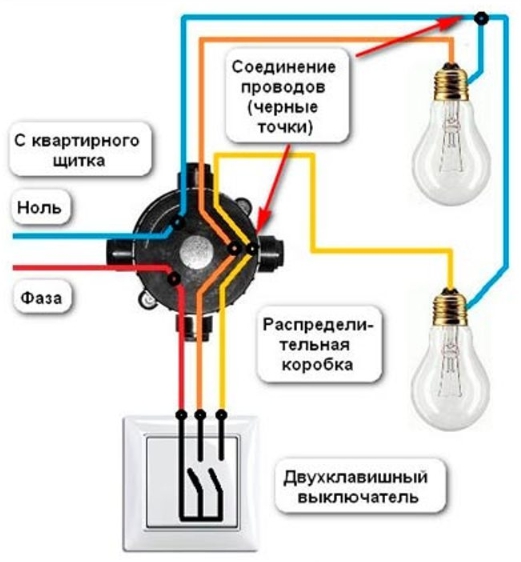

А сега разгледайте какво се променя, ако едноклавишният ключ се замени с двуклавишен. Първата схема за свързване на двоен ключ към две отделни крушки е актуална за система TN-C, която все още се среща в старите къщи. За осветителния контур се използват двужилни проводници.

Нулата през разпределителната кутия отива директно към лампите, свързани последователно, а фазата отива към входната клема на ключа. Но изходът вече е двоен: от всяка от изходните клеми тръгва фазен проводник към отделна лампа (+).

Получава се, че едновременно може да се използва или едната, или двете крушки, като се използва един или двата клавиша.

Положителният момент е възможността да се променя интензитетът на осветлението в една стая. Ако осветителните тела се намират в различни помещения, съответно може да се включва светлината във всяка стая поотделно или и в двете едновременно.

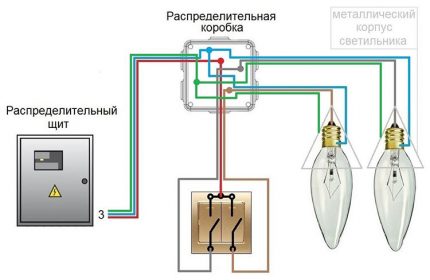

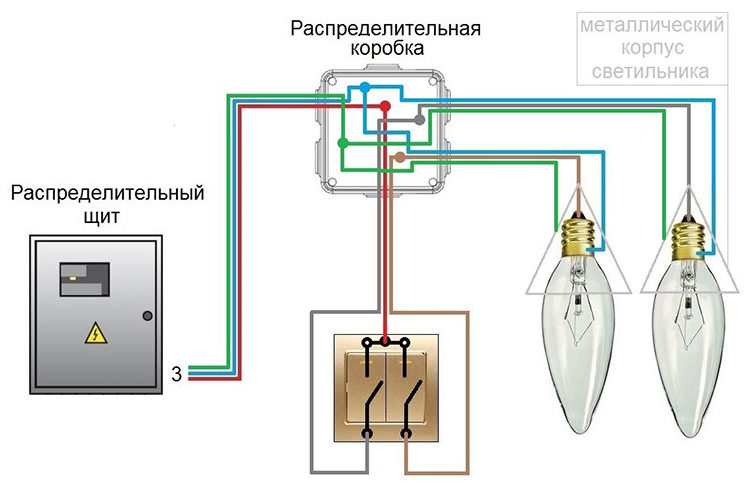

В новите къщи се използват различни по устройство системи заземяване, например TN-S. Разликата на втората схема за домашната електрическа мрежа е, че се изисква трижилен проводник: третата жила е „земя“.

Както и нулевата жила, заземяващата се насочва към разпределителната кутия, а след това се свързва с проводниците на лампите и се включва към металните части (+)

Заземяващият проводник се свързва по различен начин, ако в един блок с ключа се намира контакт. Тогава „земята“ от електрическото табло се тегли към разпределителната кутия, а оттам – към контакта.

Поетапна инструкция за монтаж

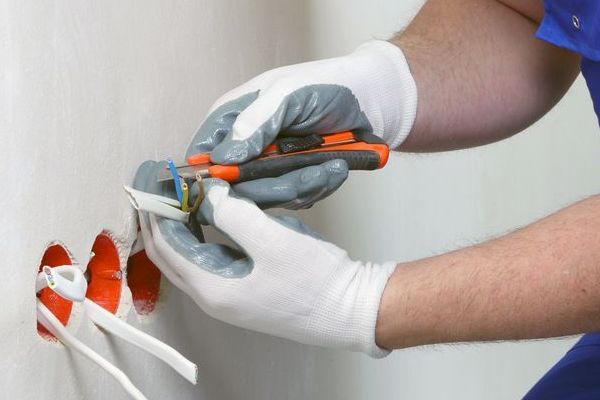

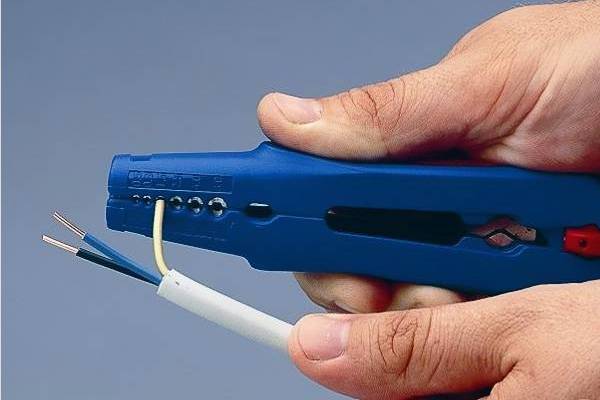

Условно свързването на комутационното устройство може да се раздели на няколко етапа. Започва се с кабелите: ако инсталацията е стара, тя задължително изисква подмяна.

След това е необходимо правилно да се свържат проводниците в разпределителната кутия, а накрая – в механизма на ключа. За монтажа на полилей или осветително тяло обикновено се използва инструкцията, предложена от производителя.

Етап #1 – подготовка на стените

Етап на изрязване на канали в стените се препоръчва да се пропуска само ако вече е положена нова инсталация с медни жила с подходящо сечение. Когато възникнат съмнения, е по-добре да се консултирате с електротехник.

За осветителна група е подходящ обикновен кабел ВВГнг с напречно сечение 1,5 мм². Ако заедно с осветлението се свързват контакти, е по-добре веднага да се вземе същият кабел, но 2,5 мм².

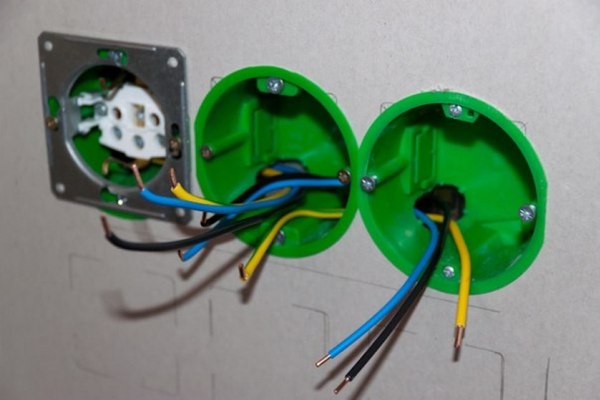

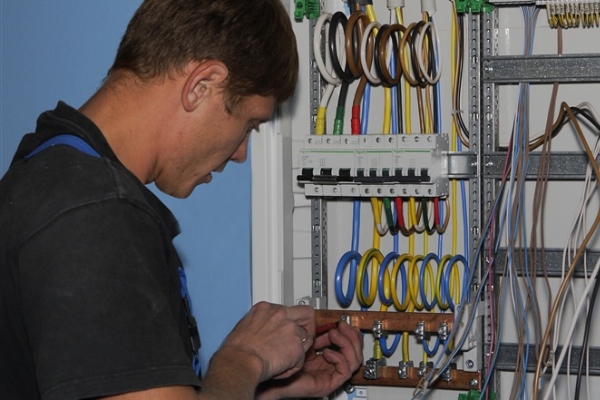

В подготовката на стените влиза изрязване на канали, оформяне на места за монтаж на подконтактници и разпределителни кутии. На същия етап може да се инсталира допълнителен автоматичен прекъсвач в електрическото табло.

Отделно защитно устройство е полезно, когато линията на осветлението се нуждае от ремонт – може да се изключи само една верига, а останалите ще работят в нормален режим.

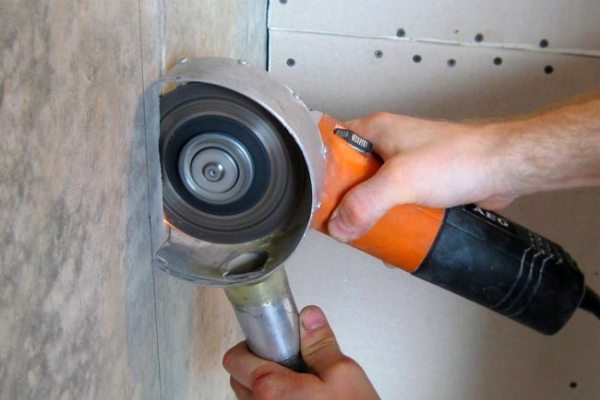

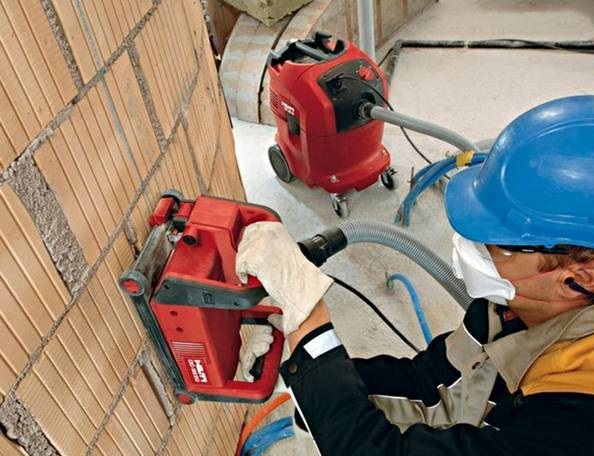

Каналите се избиват с перфоратор, циркуляр и дори ръчно, но за изрязване на равномерни канали се използва специален инструмент – каналокопач, оборудван с прахосмукачка.

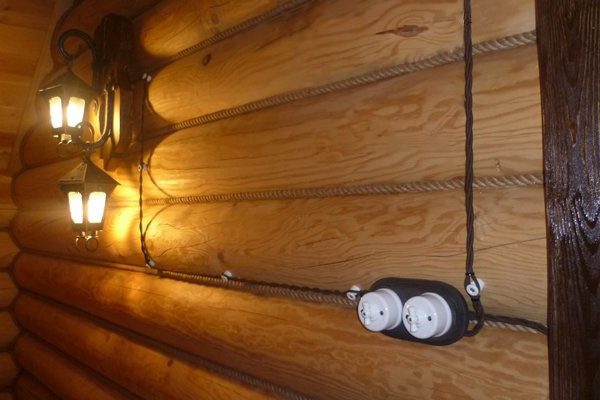

Системата осветление на дървена къща се различава по тип инсталация. Скритият начин не се прилага, тъй като е крайно пожароопасен и изисква максимална изолация на кабелите.

Проводниците се монтират от външната страна, върху специални изолатори. Вместо вътрешни ключове се инсталират външни, но принципът на свързване на жилата към клемите не се променя.

След завършване на изрязването на канали в бетонни, тухлени, газобетонни стени, жлебовете, в които се полагат проводниците, се запълват с строителна смес или алабастър. След това може да се шпаклова и да се извърши декоративно покритие на стените, но местоположението на проводниците е добре да се запази на чертеж или схема – до следващия ремонт.

Етап #2 – свързване в разпределителната кутия

Кутия за разпределение е камера, където става разпределението и свързването на жилата. При инсталиране на ключове или контакти от различен тип схемата на свързване се променя.

Но първо трябва правилно да изберете разпределителна кутия. Преди се използваха метални изделия, сега се произвеждат по-безопасни и по-удобни за монтаж пластмасови аналози.

Съществуват вътрешни и външни модели, но винаги е по-лесно и по-бързо да се работи с външните. Ако се наложи спешно превключване на проводниците поради подмяна на електрическата инсталация, то за достъп до вградената разпределителна кутия ще се наложи да се демонтира мазилката, а след това да се извърши ремонт.

Корпусът на външния модел винаги е на видимо място: достатъчно е да отвиете капака и да извършите необходимите действия.

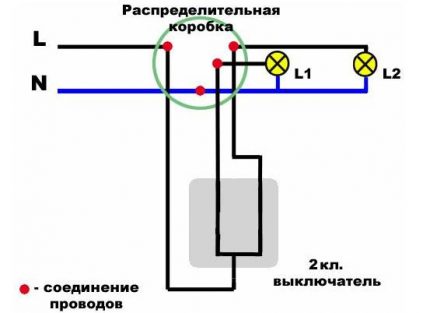

Схемата на свързване на жилата е проста: нулевият проводник от таблото се усуква с нулевите на двете свързвани лампи, а фазата се изпраща към ключа. Двете изходни фази от ключа отиват към лампите – по една за всяка.

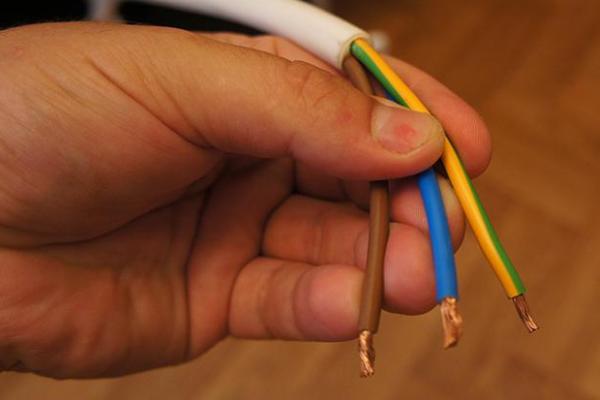

Ако проводникът е трижилен – а в момента най-често се използва точно той – то в разпределителната кутия, аналогично на нулевото жило, се извършва усукване на „земята“. А ако окабеляването е старо, но надеждно, то няма смисъл да го сменяте и трябва да използвате свързването, посочено на схематичното изображение.

Съществуват няколко начина за свързване на проводници. Най-разпространените са усукване с последваща изолация и използване на клеми.

Запояването се използва изключително рядко. Ако сте свикнали да използвате клеморазпределители, то можете да разгледате вариант на разпределителна кутия с вече предварително инсталирани клеми.

Етап #3 – монтаж на осветителните тела

Как се извършва инсталирането на полилей с две лампи или на два отделни осветителни тела, зависи от много фактори:

• модели на осветителните тела;
• готовност на окабеляването;
• основа за монтаж.

Най-лесно е да се сменя осветителното оборудване, когато проводникът е изведен на мястото на инсталация, например в центъра на стаята.

За да инсталирате полилей, е необходимо да извършите две операции: да окачите осветителното тяло на кука или конзола и правилно да свържете проводниците

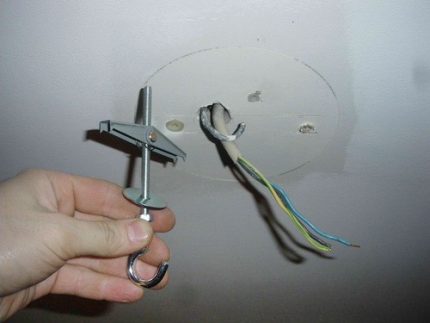

Ако таванът е нов и представлява окачена конструкция (опънат, пластмасов или гипсокартонен), то за монтаж на полилея трябва да се монтира допълнително закрепване или вградени елементи.

Когато от двуклавшовия ключ към осветителното тяло се подават два фазни проводника, те се свързват последователно – всеки към своята лампа. Също така от разпределителната кутия са изтеглени две нулеви жила – те също се разпределят по различните лампи.

Ако и двете крушки се включат към един и същи проводник, то те ще се включват/изключват едновременно и няма смисъл да се инсталира двоен ключ.

При инсталиране на две отделни лампи в различни стаи принципът на свързване остава същият, променя се само прокарването на проводниците от разпределителната кутия – те се насочват в различни посоки. По принцип стаите са съседни. Разпределителната кутия е по-добре да се монтира над ключа, на около 15-20 см от тавана.

Етап #4 – инсталиране на ключа

Нито в монтажа, нито в свързването на двуключовия ключ няма никакви трудности. Той се поставя в подрозетник или направо в стената, като се фиксира с лапички или винтово съединение. Как точно се присъединяват проводниците, е показано на снимката.

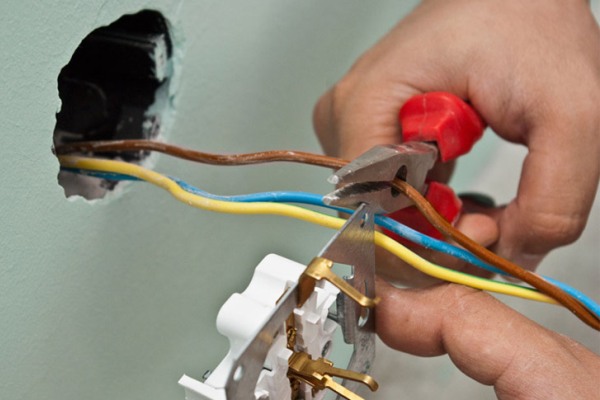

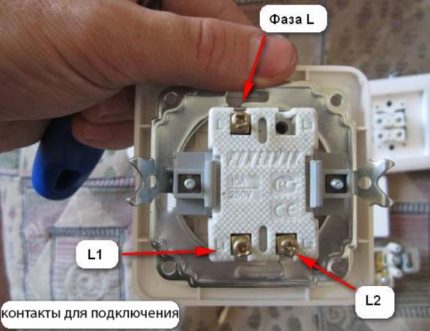

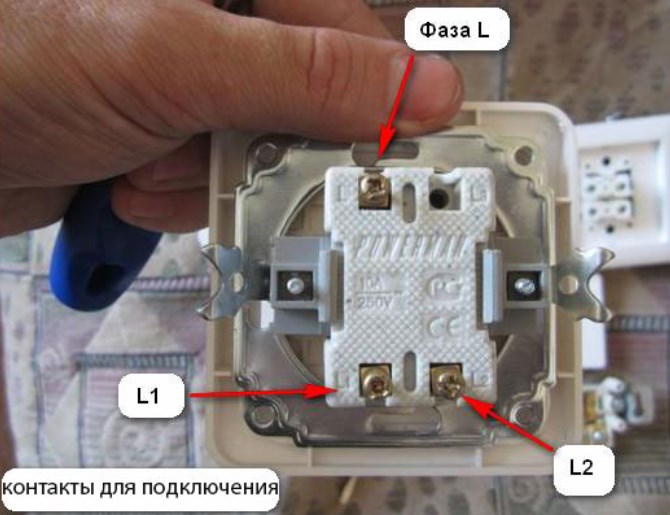

Двойният ключ винаги се свързва само към фазовата жила, идваща от разпределителната кутия, където тя попада от електротаблото. Жилата се вкарва в клема, обозначена като „фаза L“. От изходящите контакти L1 и L2 фазните жили отиват към лампите (+)

Ако в полилея няма две, а повече лампи, което се среща много по-често, то свързването се извършва по групи. Всички лампи се разделят на две равностойни или неравностойни групи, и тогава проводникът от контакт L1 се насочва към едната, а проводникът от контакт L2 – към втората.

Условното разделяне на групи се извършва в зависимост от желаната степен на осветеност на стаята. Ако са необходими два режима на интензивност, слаб и ярък, то може към една лампа да се подведе първата жила, а към останалите втората. За да се постигне максимално ниво на яркост, е достатъчно да се натиснат и двата клавиша.

Общи препоръки и полезни съвети

Съществуват няколко важни момента, за които не трябва да се забравя. Те касаят както монтажните работи, така и избора на оборудване.

Изпълнението на прости правила ще направи системата по-безопасна и надеждна, което е актуално за мрежа от затворен тип.

Не забравяйте, че всички действия с електрически уреди и инсталации се извършват само след изключване на електрозахранването на общото табло на апартамента. Преди всяка операция с проводници трябва да се уверите, че веригата е без напрежение.

Ако вместо обикновен двуклавишен прекъсвач искате да инсталирате безконтактен прекъсвач или устройство с димер, задължително проучете схемата, тъй като монтажът на такива уреди може да се различава.

Изводи и полезно видео по темата

Как правилно да извършите свързването на проводниците и да инсталирате уредите, най-добре е да си представите, като гледате обучаващо видео.

Двуклавишен прекъсвач за два осветители:

Нюанси на свързване на полилей:

Полезни съвети за свързване:

Процедурата по инсталиране и свързване на двоен прекъсвач може да се извърши без привличане на квалифициран майстор, но по време на работа трябва да помните за правилата за безопасност. Преди електроинсталационните работи е необходимо да вземете предвид всички фактори и да изберете правилната схема.

Имате ли какво да добавите или възникнаха въпроси относно свързването на двоен прекъсвач? Можете да оставяте коментари към публикацията и да участвате в дискусиите. Формата за връзка се намира в долния блок.
