Как да свържете полилей към двуклавишен ключ: поетапно ръководство

Дори и най-оригиналният осветителен прибор се нуждае от електрозахранване. За да използваме рационално електроенергията и да реализираме интересни идеи за осветление, често използваме превключвател с 2 или 3 клавиша.

За реализация на подобно решение не е задължително да викаме електротехник, можем да разберем как да свържем полилей към двуключов превключвател и да се постараем да извършим всички работи самостоятелно.

Идеята да спестим привлича, но вие никога не сте се занимавали с подобни работи и се страхувате да направите редица грешки? Ние ще ви помогнем – в тази статия ще разгледаме подробни указания за свързване на полилей към превключвател с два клавиша. Допълнително ще представим поетапни снимки на процеса на монтаж, снабдени с детайлно описание. А за начинаещите ще добавим нагледни видеоклипове, демонстриращи свързването на полилей.

Особености на двустепенното управление на светлината

В едно помещение не винаги се изисква яркост на всички 9-12 електрически крушки. Понякога искаме да създадем романтична атмосфера, включвайки 2-3 плафона на изтънчен полилей. Те ще позволят да получим приглушена светлина, идеално подходяща за провеждане на сърдечни разговори във вечерното време на деня.

Тънкостта на управлението на крушките на осветителния прибор зависи от превключвателя – ако поставим двуключов, можем ефективно да разграничим възможностите на полилея, образувайки 2 светлинни групи. Този похват позволява да създадем по-дълбока светлинна композиция, а двата бутона позволяват да управляваме количеството светлина според своите желания.

Освен това, потребителят получава още и допълнителни предимства под формата на икономия:

• електроенергия при включване на една малобройна група крушки;
• ресурса на самите осветителни прибори, които почиват за определен период от време;

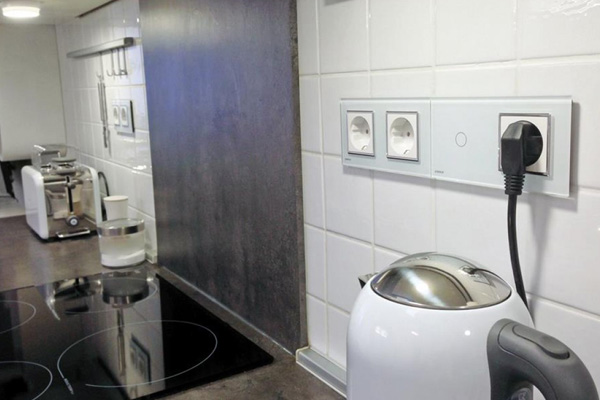

• място на стената – двойният модел превключвател заема по-малко място от два единични.

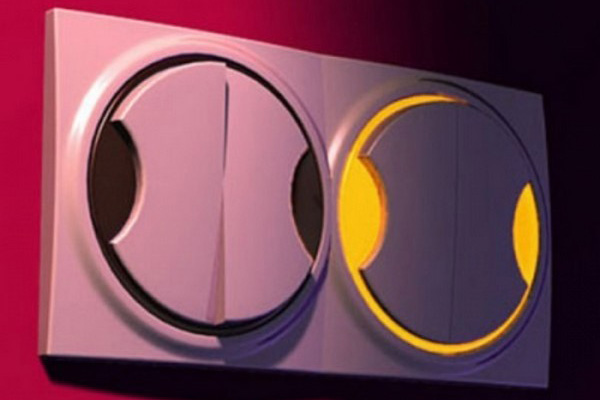

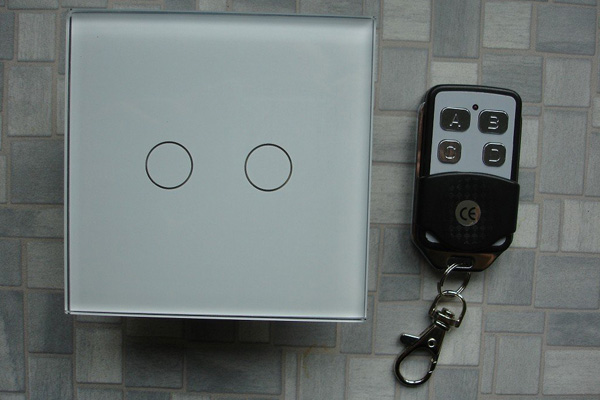

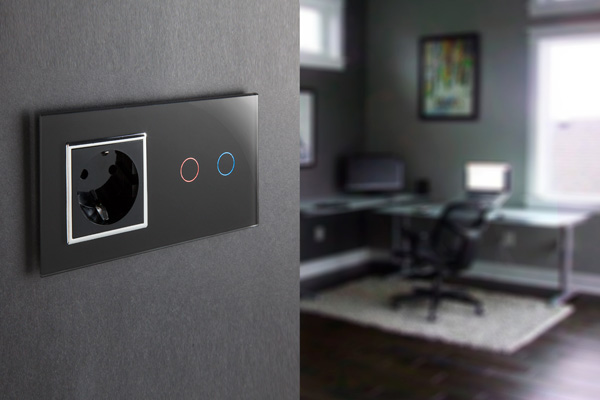

Да и при желание може самостоятелно да се заемем със свързването на полилея. За целта първо трябва да изберем най-подходящия модел превключвател от разнообразието, предлагано от многобройни производители.

Подходящ двуклавишен ключ и неговото правилно свързване ще опрости управлението на светлината в помещението. Вярно е, че ще е необходимо да се създадат оптимални групи от крушките, които съставляват полилея.

В този въпрос всичко ще зависи от броя на точките, излъчващи светлина, и наличието на допълнителни осветителни тела в стаята. Освен това моделът не играе последна роля: ако това е многостепенно изделие, то целесъобразно е на един от клавишите да се свържат крушките от горното ниво на полилея, а на втория – всички останали.

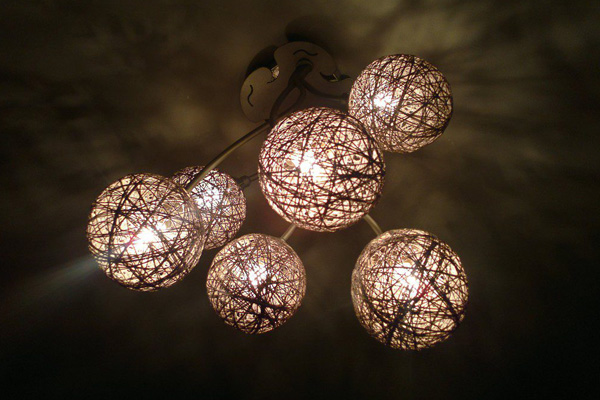

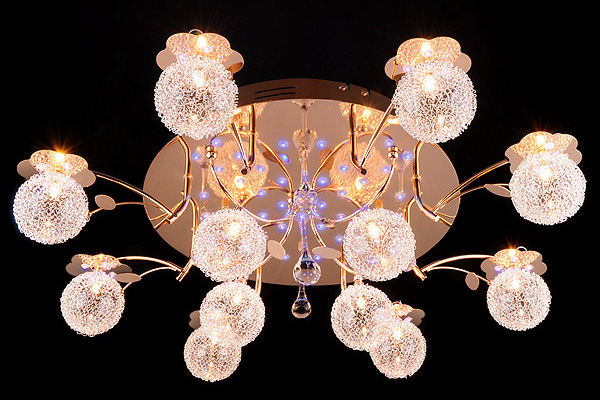

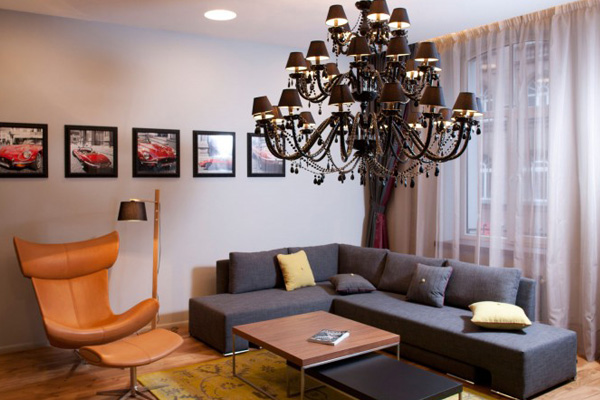

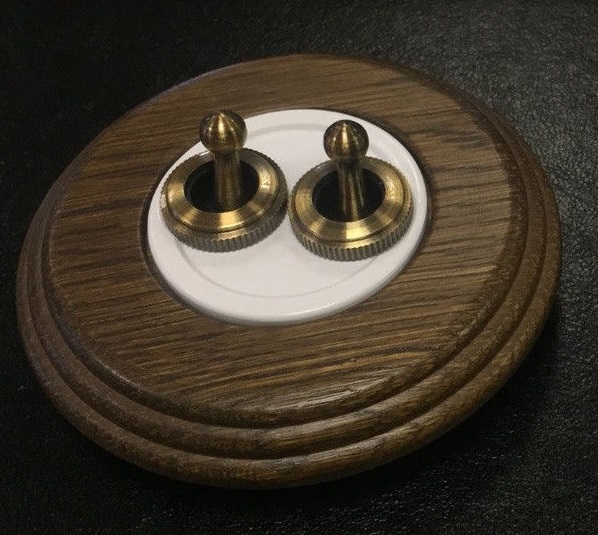

Напоследък в стремежа към създаване на оригинална атмосфера в дома потребителите избират ретромодели, които позволяват да се подчертае изискаността и неповторимостта на интериора.

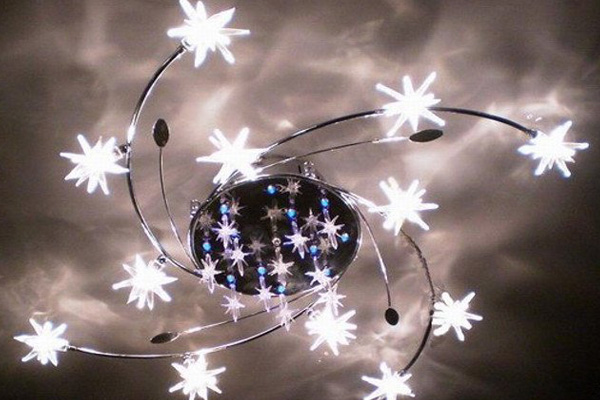

Групите могат да се формират по свое желание, но трябва да се вземе предвид общият брой крушки на уреда – колкото повече са те, толкова повече вариации могат да се създадат.

Така, за изделие с 12 излъчватели на светлина актуални ще бъдат следните варианти:

• 3+9;
• 4+8;
• 5+7;
• 6+6.

По-малко от 3 крушки на един клавиш няма смисъл да се свързват – в помещението ще е доста тъмно. За разговор или гледане на филми са достатъчни и 3-4 бр.

Последният вариант с равномерно разпределение не е най-сполучливият, тъй като при 6 крушки е неудобно да се чете, плете или бродира, а електроенергия те използват съвсем не малко.

Поетапни указания за свързване

Когато превключвателят е закупен, а в новия полилей са успели да се оформят 2 групи крушки, всяка от които ще се управлява от свой клавиш, може да се пристъпи директно към извършване на електромонтажните работи. Тук е важно да се обърне необходимото внимание на личната безопасност.

Етап #1 — подготовка за извършване на монтажа

Първото нещо, което предстои, е да се разберем с всички проводници. А те могат да бъдат много. За да не се загубим и да не объркаме нищо, предстои спокойно да ги разгледаме и да определим кой за какво отговаря. Повече за маркировката на проводниците писахме в тази статия.

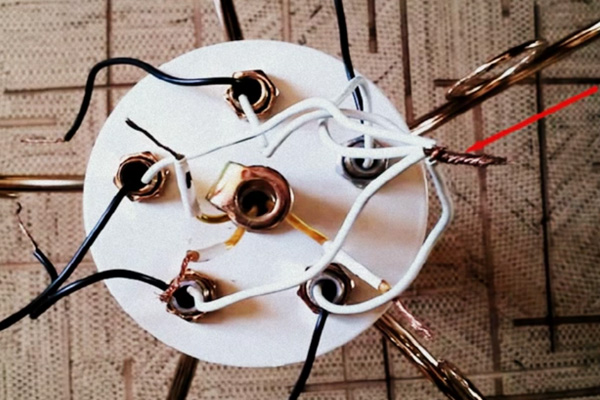

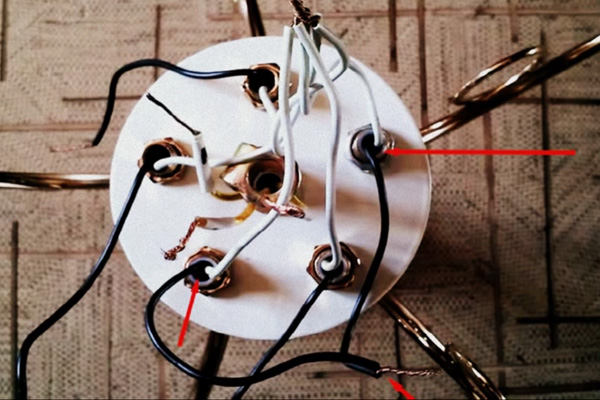

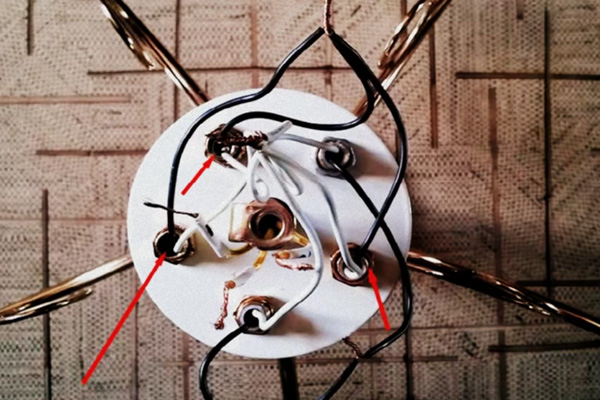

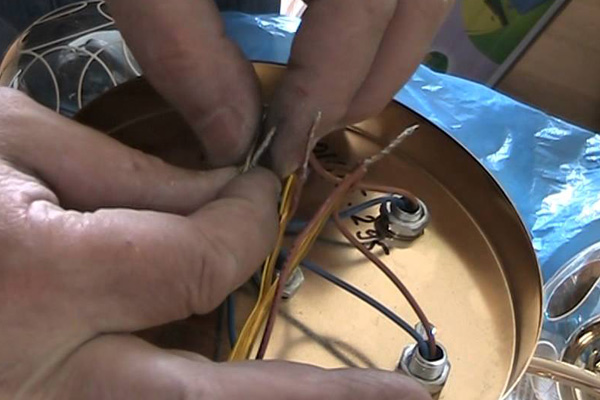

Може да се започне от самия полилей. От него от всеки патрон ще излизат проводници и може да има и централна жила. Всичко зависи от модела.

Ако това е изделие на изпитан производител, който цени репутацията си и клиентите си, то в комплектацията ще има инструкция. Именно на нейните препоръки трябва да се придържаме при извършване на работите по свързване.

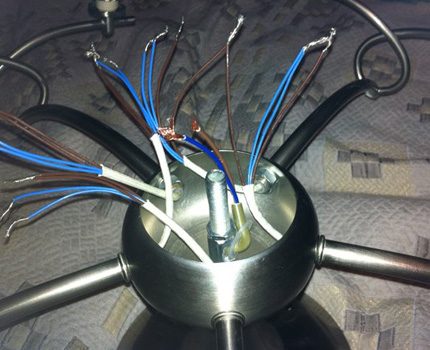

При китайските полилеи може да има разделение на проводниците по цвят – кафяви и сини. Първите отговарят за фаза, а вторите са нулеви.

Осветителните тела, произведени от китайски фирми, изглеждат не по-малко привлекателно от полилеите на известни марки. А тяхната цена е значително по-привлекателна, което обяснява популярността сред потребителите.

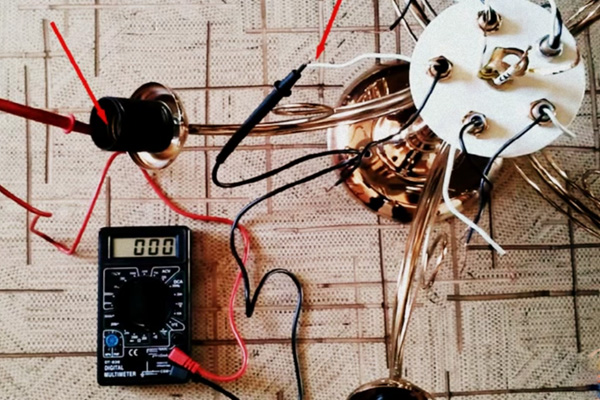

Съществен недостатък – липса на инструкция със схема за свързване и маркировка на проводниците. Често всички те могат да бъдат от един цвят – ще трябва самостоятелно да се определи кой на какво съответства.

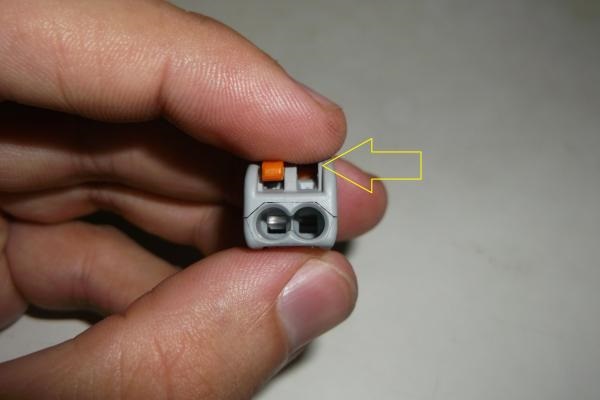

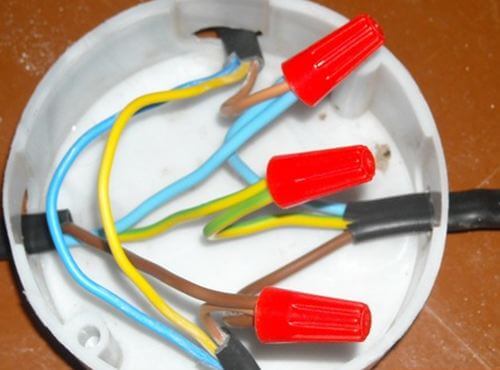

При самостоятелен монтаж от всички варианти за свързване на жилата е по-удобно при свързване на полилея да се използват капачки СИЗ и клемници Ваго.

За правилен монтаж на полилея да се усвояват основите на спояване или да се вземе под наем оборудване за извършване на качествено кримпване е нерационално. Капачките СИЗ се справят отлично с изолацията на контактите, осигурявайки надеждно свързване.

Останалите начини за свързване на проводници са актуални за професионални електротехници, които имат необходимите инструменти и умения за извършване на подобни работи.

Още трябва да определите принадлежността на проводниците, идващи от ключа. Те могат да стърчат направо от тавана. Или пък ще трябва да ги освободите, като свалите стария полилей.

Във всеки случай, преди извършването на работите, е важно да обезтоковите линията, за да се предпазите от токов удар.

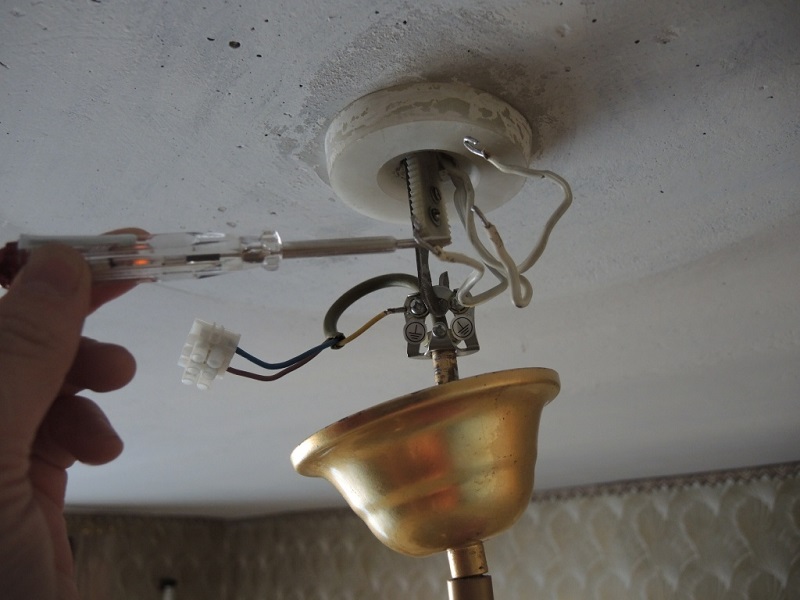

След като свалите стария осветителен прибор и освободите проводниците, ще трябва внимателно да ги огледате за повреди по изолацията. Ако тя не е нарушена, трябва да ги разведете в различни посоки и да включите захранването, за да проверите с индикаторна отвертка или мултиметър принадлежността на всяка от жилите.

От тавана могат да излизат 3 или 4 проводника. В първия случай ще има 1 нулев и 2 фазови, а във втория ще се добави още един – заземяващ. Той се използва за заземяване на корпуса на полилея.

Сега трябва да изключите електрозахранването на линията, за да извършите по-нататъшните работи.

Етап #2 — проверка на правилното свързване на превключвателя

Важно е още преди монтажа на полилея да проверите дали работният механизъм на ключа с два бутона е свързан правилно.

За целта ще трябва да свалите лицевата панел с бутоните и да извадите основната част, към която са прикрепени проводниците.

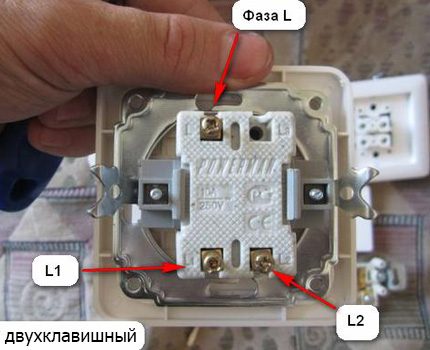

В зависимост от модела и производителя двубутонният ключ може да има отзад разнообразни обозначения, указващи предназначението на контактите. При наличие на инструкция ще бъде по-лесно да се ориентирате, а при липсата й трябва внимателно да проучите цифрите или буквите, нанесени от обратната страна.

Изделието с два бутона има един входящ контакт за фаза и два изходящи. Те се обозначават с буквите L, L1 и L2 съответно. Контактите на изходящата фаза могат да бъдат наречени с цифри – 1 и 2.

При самостоятелно инсталиране на двоен ключ е важно да свържете правилно проводниците. Ако той вече е монтиран, не бива да се мързелува и трябва да го развиете, за да прецените адекватността на свързването му.

След като стигнете до работния механизъм, трябва да огледате изолацията, да проверите правилността на присъединяване на жилите, така че захранващата от таблото да стои в контакт с буквата L. Освен това трябва да обърнете внимание, тя да не изпада от своя гнездо и нищо да не е разхлабено.

Работният механизъм на ключа, проводниците и съединенията трябва да са спретнати, изолацията на мястото си. Важно е всички жили да са обособени и внимателно наредени в подрозетника, ако той е използван при електромонтажа.

Етап #3 — осигуряване на захранване на проводниците

След като проверите проводниците, които отиват от двубутонния ключ към полилея, можете да продължите свързването му. По принцип, по цвета на жилата, излизащи от работния механизъм, става ясно кои точно проводници стърчат от тавана.

Предстои да ги свържете с възлите, формирани от жилата, излизащи от рамената на осветителния прибор.

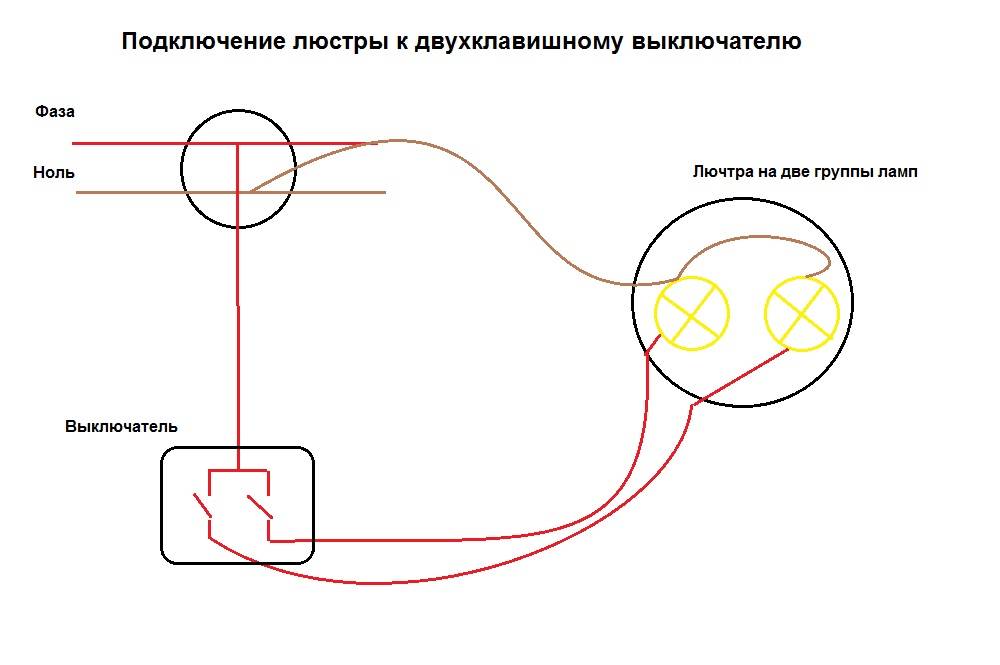

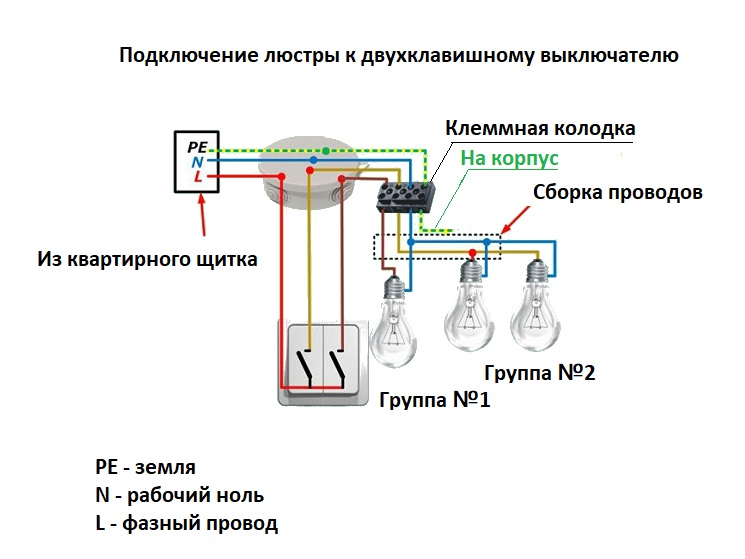

Схема, по която се свързва полилей към ключ с два бутона. Тук е важно да не объркате проводниците.

За да осъществите това правилно, трябва спокойно да извършите връзките, като добре почистите изолацията.

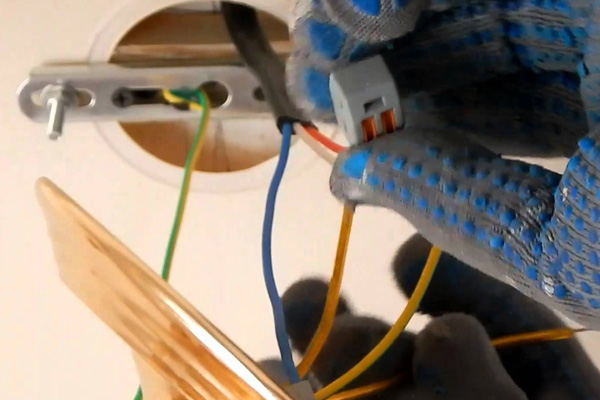

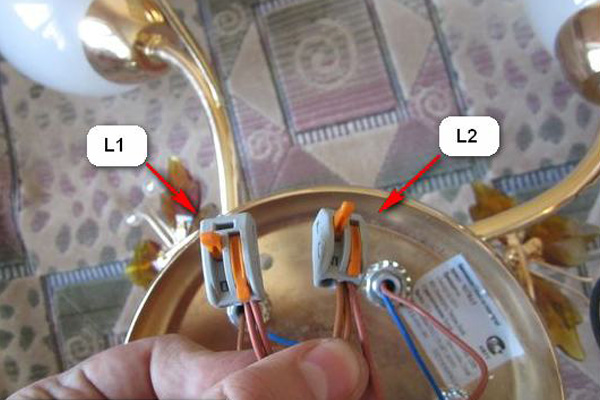

Всички работи е желателно да се извършват със защитни ръкавици. Използването на WAGO или капачките СИЗ е по силите дори на начинаещ. Още повече че монтажът предстои да се извърши под тавана, което не е съвсем удобно.

Когато всички връзки са изпълнени, трябва внимателно да разположите проводниците, като ги поставите вътре в декоративната облицовка на осветителното тяло.

Остава да прикрепите полилея според особеностите на модела – да го окачите на кука или да го закрепите на кронштейн.

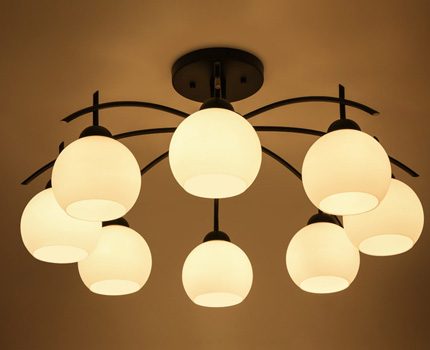

След завинтване на крушките можете да изпробвате работоспособността на изделието и функционалността на всеки от бутоните на ключа. Ако всичко е направено правилно, приборът ще управлява правилно две групи крушки.

Повече монтажни схеми и правила за свързване разгледахме подробно в друга наша статия.

Чести грешки при свързване

При самостоятелния електромонтаж често се налага да се сблъскате с въпроси, които възникват поради грешки, допуснати в процеса на свързване.

Чест проблем – неработещ или неправилно работещ полилей, който трябва да се управлява от двубутонен ключ.

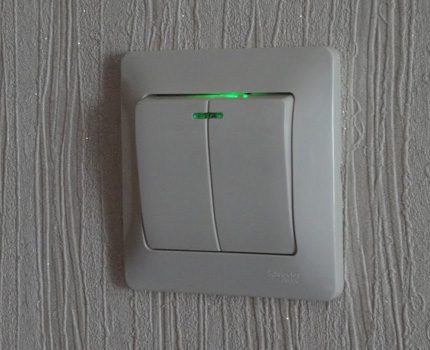

Първият признак за неправилно свързване е липсата на подсветка на уреда. Това важи за моделите с подсветка. Затова трябва да разглобите механизма и да видите къде се е промъкнала грешката

Първото, на което трябва да обърнете внимание, е нулата. Тя никога не идва до ключа – от разпределителната кутия отива направо към тавана. Ако това не е така, трябва да поправите грешката, като пуснете нулата от кутията към полилея, заобикаляйки двуклавишния ключ.

Втората грешка, свързана с нулевия проводник, е когато той е свързан към един от фазовите конектори. Припомнете си правилото, че нулата отива направо към осветителното тяло, и я извадете от фазовия контакт.

Третата грешка – входящата фазова жила се свързва към изходящия ляв или десен контакт в работния механизъм. Просто казано, по време на свързването са объркали конекторите. Това не е трудно да се поправи – трябва да отвиете връзките и да поставите правилно жилите, като ги закрепите отново.

Освен тези грешки, често се срещат и следните:

• връзките са направени лошо – проводникът се клати, без да осигурява добър контакт;
• жилите са просто усукани една в друга и отгоре са обвити с изолационна лента – простите усуквания са забранени, трябва да се сложи капачка или да се вкарат в Wago;
• изолацията на жилите е повредена;
• при извършване на връзките лошо сте свалили изолацията, което е попречило да се създаде плътен контакт на проводниците.

Всички проблеми могат да се избегнат, ако още от самото начало изпълнявате всеки от процесите спокойно и не се лените да проверите отново качеството на работата.

Трябва да обърнете внимание, че захранващият проводник към полилея от ключа не винаги минава през разпределителната кутия. Вариантите, при които фазата отива направо, заобикаляйки я, в момента набират популярност.

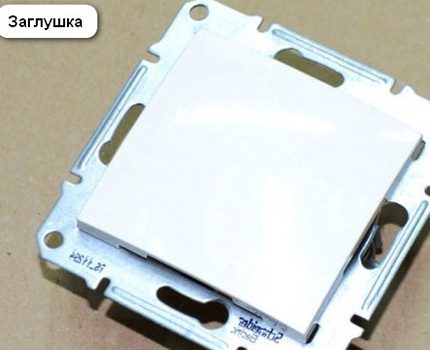

В такива случаи, за да скриете всички връзки и проводници, можете да поставите допълнителен подрозетник, върху който се поставя заглушка, но не всички производители имат такава конструкция.

Заглушката ще ви позволи да скриете проводниците и връзките им в резервния подрозетник. А при необходимост достъпът до тях ще бъде максимално лесен – свалете заглушката и направете инспекция на окабеляването.

Изводи и полезно видео по темата

При самостоятелния монтаж на полилей от начинаещ електротехник могат да възникнат малки проблеми. Повече подробности за това във видеото:

За свързването на осветителното тяло с помощта на клемна колодка във видеото:

Подробен инструктаж за използване на мултиметър във видеото:

Свързване и проверка на работоспособността на полилей, управляван от двуклавишен ключ:

След като се запознаете с тънкостите на електромонтажните работи при свързването на полилей, можете да направите всичко сами.

За целта трябва да спазвате правилата за електробезопасност и да свържете правилно всички проводници, като предварително разделите крушките на осветителното тяло на 2 групи, всяка от които ще се управлява от един от клавишите на ключа.
