Сглобяване и инсталиране на полилей: подробна инструкция за монтаж и свързване със собствени ръце

Изборът и монтажът на осветителни тела са едни от най-приятните етапи в оформянето на интериора на жилището. Красивият полилей с ефектна конструкция може да стане „сърцето“ на целия дизайн на апартамента или къщата. Правилно подбраното осветление може да подчертае всички предимства на помещението и да скрие евентуалните недостатъци.

Въпреки това, сглобяването и инсталирането на полилей често са свързани с определени трудности. Особено често проблеми възникват при свързването на модели с много плафони към ключ с няколко клавиша.

Но в повечето случаи собствениците на жилища все пак могат да се справят без услугите на специалист и да инсталират полилея сами. В този материал ще разгледаме основните етапи на сглобяване и монтаж, ще разкажем за тънкостите на електрическото свързване на осветителното тяло и ще предоставим поетапна инструкция за инсталиране с илюстративни снимки и полезни видеоматериали.

Етапи на сглобяване и свързване на полилея

Всъщност монтажът на всеки полилей преминава през два основни етапа: механичен и електрически. В първия случай се извършва свързване на всички части в единна конструкция. По време на електрическия монтаж майсторът трябва правилно да свърже всички проводници, като ги раздели на отделни групи, за да свърже правилно устройството към ключа.

Нека разгледаме по-подробно основните етапи на монтажа и свързването на полилея

Етап #1 — механично сглобяване на конструкцията

Повечето производители на осветителни тела допълват своите продукти с подробни схеми за сглобяване, които значително улесняват процеса на свързване на всички части. Въпреки това, дори и да няма инструкция, може да се разбере структурата дори на най-сложната конструкция.

Най-често доставчиците опаковат отделни части на полилея, образувайки функционални блокове. Плафоните се поставят отделно от рамената, както и самият корпус, клемите и други части.

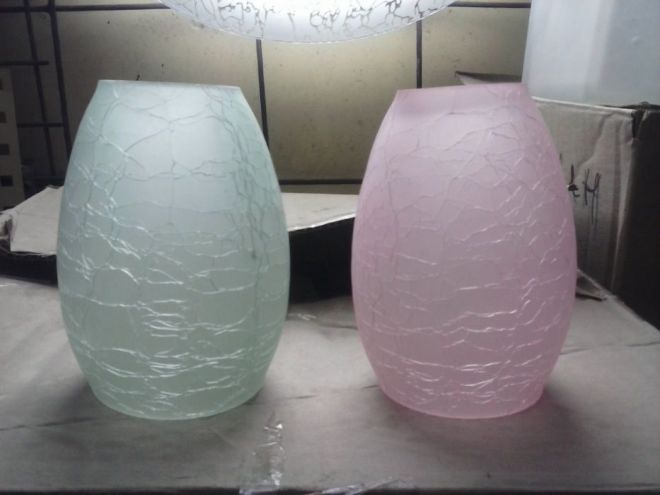

Плафоните и декоративните елементи на изделието се закрепват последни, затова е по-добре да отложите разопаковането им. Това ще помогне да се избегне случайно повреждане на чупливото стъкло или деформация на декора.

След като се уверите в пълнотата на комплектацията на полилея и целостта на отделните елементи, можете да преминете към сглобяване на устройството.

Ред на сглобяване:

1. Сглобете горната част на корпуса. За целта поставете декоративната плоча върху пръта на полилея, като фиксирате конструкцията с гайка.
2. Закачете рамената, върху които ще бъдат разположени плафоните. За целта развийте декоративната гайка над защитната капачка на корпуса. След свалянето на гайката поставете рамото в специалния отвор на корпуса и го фиксирайте със същата гайка.

След механичното сглобяване на полилея си струва да проверите симетричността на разположението на рамената. Ако конструкцията изглежда органично, допълнително затегнете крепежните елементи с помощта на гаечен ключ. Декорациите и плафоните се монтират след свързването на уреда към електрическата мрежа и монтажа на полилея на тавана.

Етап #2 — разделяне на проводниците на групи

Начинът на разпределяне на проводниците зависи от вида на ключа, с който ще бъде свързана конструкцията. Свързването към едноклавишен ключ е най-просто, а електроинсталационно устройство с два или повече работни клавиша изисква по-сложен подход, тъй като в този случай проводниците се разпределят на няколко групи.

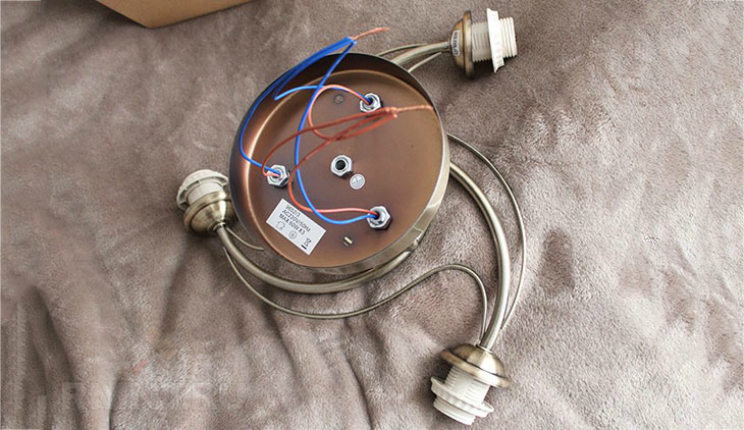

Всяко рамо на конструкцията има свои проводници, които се свързват към основния кабел на полилея. За удобство тяхната обвивка (изолация) е оформена в различна цветова гама.

Проводниците в рамената на полилея също трябва внимателно да се изведат през специалните отвори в корпуса на осветителното тяло. След това те трябва да бъдат групирани.

Необходимо е да разделите кабелите на групи. За ключове с един и два клавиша това ще се осъществява по различни принципи.

Ако за включването и изключването на полилея отговаря електроинсталационно изделие с един клавиш, свързването на проводниците се извършва по следния начин:

1. Използвайки метода на усукване, свържете помежду си всички нулеви проводници от рамената. Изолацията на техните жила обикновено е в син или светлосин цвят.
2. По аналогичен начин свържете всички фазни проводници. Обвивката на тази жила е оцветена в кафяв, червен, бял, сив и други цветове.

Ето и всичко – групите от проводници са готови за по-нататъшно свързване.

Ако захранващият проводник за свързване на полилея има три работни жила (L1, L2 и N), осветителното тяло може да се свърже към двоен ключ.

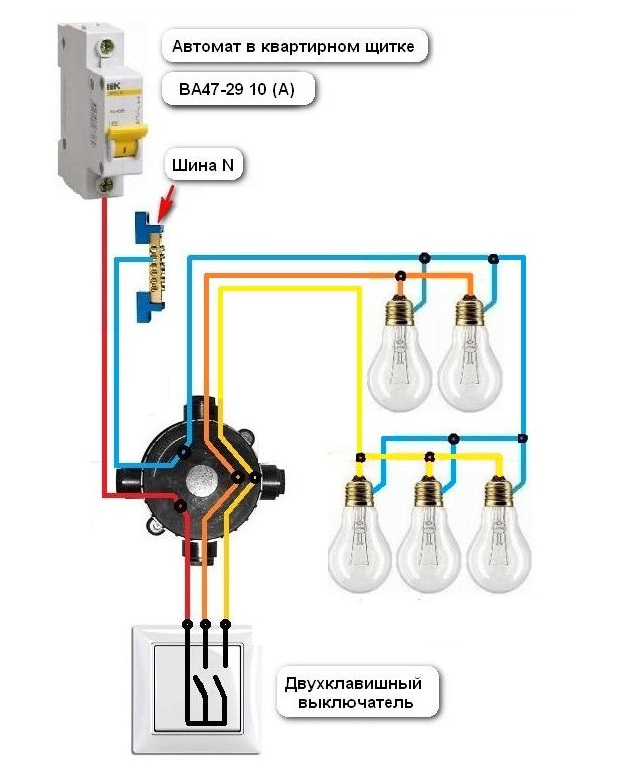

На фигурата по-горе е представена схема за свързване на полилей към ключ с два клавиша. За удобство на потребителите фазите на схемата са отбелязани с различни цветове.

В този случай при разглобяването на проводниците от рамената броят на жилните групи се увеличава до три. Първата остава нулева, а фазните проводници трябва равномерно да се разпределят на две групи – L1 и L2. Впоследствие при свързването те ще бъдат разпределени към двата клавиша на ключа.

Етап #3 — закрепване на полилея към тавана

Предварително си струва да закрепите конструкцията на осветителното тяло, като използвате най-подходящия за това начин.

За монтаж върху бетонни повърхности най-често се използва кука или монтажна планка.

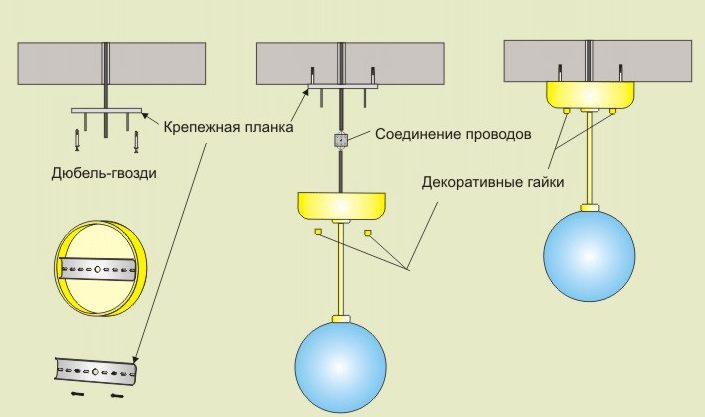

Начинът на закрепване на полилея зависи както от конструктивните особености на самия осветителен уред, така и от вида на тавана в помещението. Постъпковото закрепване с помощта на планка е показано на горната фигура.

Етап #4 — намиране на фазата и свързване

Сега остава да извършим свързването на групите проводници към захранващите жила. Но цветовата маркировка на жилата на домашното окабеляване не винаги може да бъде разбираема – понякога всички жила могат да бъдат оцветени в бяло. Ето защо преди свързване е желателно да се проверят проводниците с индикаторна отвертка или мултицет, за да се определят фазата и нулата в кабелите.

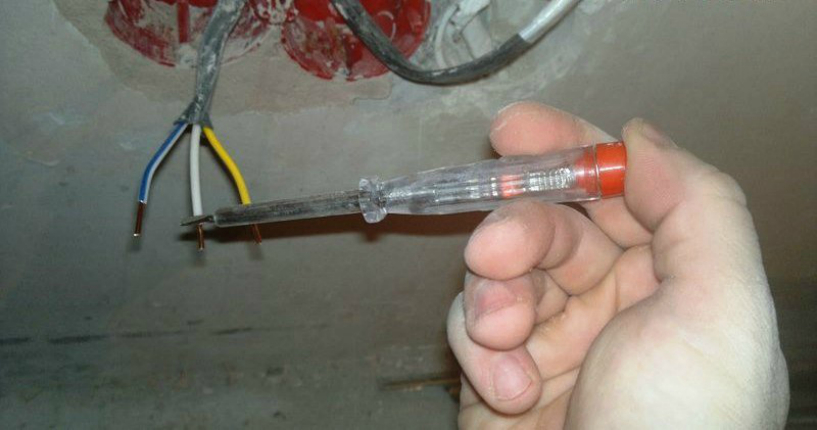

Търсене на фаза с помощта на отвертка

Индикаторната отвертка е удобна в случаите, когато кабелът на електропроводката се състои от две жила. Проверката на фазата и нулата става изключително бързо и лесно.

За целта е необходимо да се обезтокори линията, като се изключи съответният автомат, след което да се почисти краят на жилата, като се освободи от изолацията около 1–2 cm.

След това раздалечете жилата, за да избегнете случайното им допиране. След като включите захранването на линията, вземете индикаторната отвертка. При докосване на работната част на отвертката до фазовия проводник, устройството ще даде светлинен сигнал. Ако при взаимодействието с жилото лампичката на отвертката не светне, това означава, че пред нас е нулев проводник.

При проверка на проводниците с отвертка е важно да помните за техниката на безопасност и да не докосвате работната част на устройството и оголените жила.

За коректна проверка на напрежението в проводника с помощта на индикаторна отвертка задължително трябва да държите пръста си върху контактната пластина на устройството.

Определяне на фаза с помощта на мултицет

Мултицет ще е необходим в случаите, когато кабелът на домашната електромрежа освен жилата на фазата и нулата има и линия заземяване. Тъй като индикаторната отвертка реагира само на фазовия проводник, с нейна помощ е невъзможно да се различи нулевият проводник от заземяващия.

В този случай е необходимо да се използва мултицет, като се изпълнят няколко прости стъпки:

1. След определяне на фазата с помощта на специална отвертка, вземете мултицет и го включете в режим на измерване на напрежение от 220 V.
2. Единият щип на уреда свържете към фазовия проводник.
3. След това последователно свързвайте втория щип към двата останали проводника и записвайте стойностите, които устройството показва.

Получените данни следва да се интерпретират по следния начин:

• ако при едновременно свързване на фазовия и неизвестния проводник мултицетът сигнализира за напрежение от 220 V, то вторият проводник е нулев;
• ако стойностите са значително по-ниски от нормалния показател на напрежение в битовата електромрежа (220 V), то изследваният проводник е защитен (заземяване).

След определяне на предназначението на всички жила на проводника може да се обезтокори мрежата и да се пристъпи към свързване на кабела на полилея.

Свързване на проводниците на полилея

Свързването на кабелите на осветителното тяло с захранващия проводник е най-отговорният етап от инсталирането на полилея.

За включването е необходимо подготвените групи проводници да се свържат със съответните жила на излизащия от тавана кабел, които ще захранват цялата конструкция. За целта се използват СИЗ-капачки или клеми Ваго.

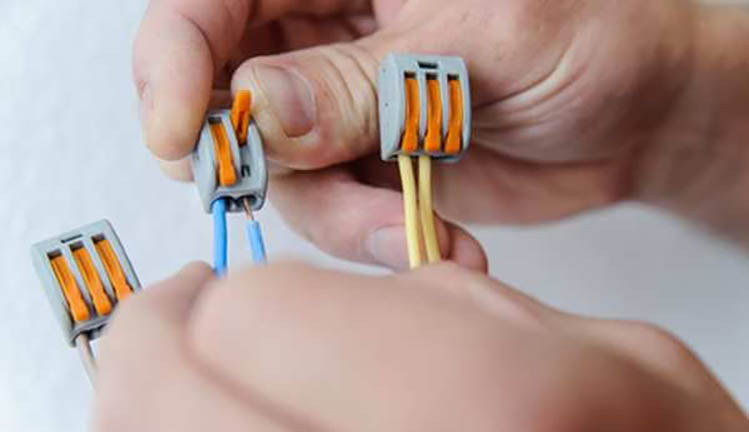

Освен капачките при свързването на жилата за защита на усукването могат да се прилагат специални клеми Wago. За всяка група се използва отделно изделие. В един от отворите на клемата се поставя усуканите проводници на полилея, а във втория се фиксира захранващото жило, съответстващо на групата проводници на осветителното тяло: фазово или нулево.

Специални капачки-конектори, които трябва допълнително да защитават мястото на свързване на жилата, често се доставят в комплекта с полилея. За да инсталирате тази част, внимателно навийте пластмасовата капачка върху усукването.

Ако производителят не е допълнил комплектацията с СИЗ-капачка, тя трябва да се закупи отделно, тъй като при електрическото свързване на осветителното тяло да се ограничавате само с усукване е недопустимо. Препоръчваме ви да се запознаете по-подробно с начините на свързване на електрическите проводници.

След тези работи трябва внимателно да поставите проводниците в основата на полилея и можете да поставите капака на корпуса.

След свързването на проводниците към мрежата се извършва пълен монтаж на полилея: финално закрепване на декоративния капак, монтиране на плафони и декоративни елементи.

Изводи и полезно видео по темата

Авторът на следващото видео разказва за свързването на различни видове полилеи и обяснява как да свържете полилей от единичен ключ на двоен:

Създателят на това видео разкрива тънкостите на монтажа на полилей върху френски опънат таван:

За особеностите на свързване и настройка на светодиоден полилей с дистанционно управление разказва майстор по монтаж на осветителни тела:

Елементарни познания в областта на електромонтажа ще дадат възможност самостоятелно да сглобите и свържете полилей дори с най-необичайна конструкция. Но е важно да помните за безопасността и задължително да изключвате захранването на линията при свързване на осветителното тяло.

Въпреки това, при закупуване на модел с много сложна конфигурация или при желание да използвате ключ с три или повече клавиша, все пак си струва да се обърнете към професионален електротехник. Майсторът ще може грамотно да разпредели проводниците и правилно да свърже уреда към мрежата.

Останали ли са ви въпроси относно свързването на полилея? Можете да ги зададете на нашите експерти и на други посетители на сайта – формата за обратна връзка се намира по-долу. Също тук можете да оставите препоръки и да споделите тайни за монтаж, които ще бъдат полезни на други потребители.
