Подсветка в банята: изграждане на LED подсветка със собствени ръце

Правилната подсветка в банята украсява интериора и създава приятна атмосфера. Все по-често при организирането на осветлението на санитарния възел се използват светодиодни устройства – те са удобни за монтаж, безопасни и икономически изгодни.

Преди да пристъпите към монтажа на подсветката, е необходимо да научите повече за спецификата на електрификацията на влажни помещения, да изучите правилата за електробезопасност, да съставите план за окабеляване, да подберете осветителни тела и други елементи на системата. Всички тези моменти са подробно изложени в нашата статия.

Освен това, ние описахме реда за изграждане на светодиодната подсветка, обозначихме основните етапи на монтажа и свързването на LED лентата.

Електрика и висока влажност

Голямо количество вода, чести промени на температурата, влажност и гореща пара, кондензат – всички тези характерни за банята условия създават повишена опасност при използване на електричество в нейните граници.

За да се осигури безопасност и правилна работа на електроуредите, в такива помещения при монтажа на електриката се прилагат само защитени от въздействие на пара и вода елементи.

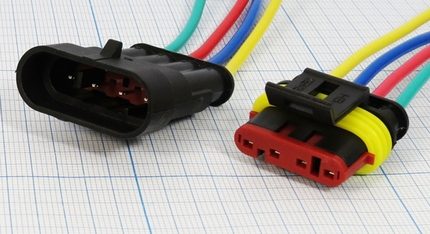

Отлично подхождат за санитарния възел влагоустойчивите клемници, които са способни дълго време да понасят висока влажност, и при това те значително улесняват монтажа.

Монтажът на всякакви разпределителни кутии и възли трябва да се извършва строго извън банята. Вътре в санитарния възел трябва, доколкото е възможно, да се избягва съединяването на отделни проводници.

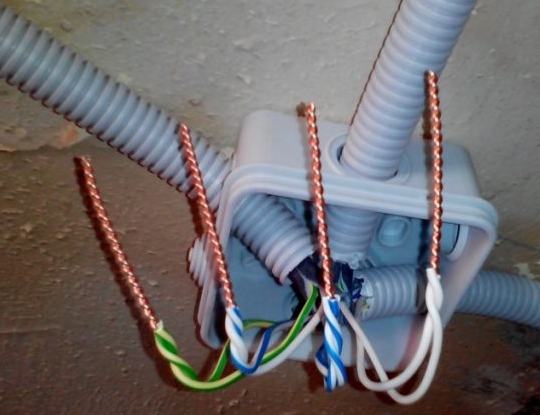

Ако по някаква причина все пак е необходимо да се направи така нареченото усукване, то всяко такова място трябва максимално внимателно да се защити с изолационни материали от проникване на влага. Най-често подсветката в банята се организира с помощта на слаботокови системи с консумирана мощност 12 V.

При монтажа на основното и допълнителното осветление в банята се препоръчва да се използват специални клемници, снабдени с допълнителна защита от влага.

Да се получи колкото и да е опасен удар от ток от такъв светодиоден осветител дори при висока влажност е практически невъзможно. Но това не означава, че за мерките за безопасност може да се забрави. Всички устройства на светодиоди трябва задължително да се заземяват.

Осветителната система трябва да се свърже към устройство за защитно изключване, което задейства при поява на изтичане на ток и прекъсва подаването на електрозахранване към конкретния обект.

С помощта на светодиодни осветителни тела и LED ленти Вие можете значително да разнообразите интериорния дизайн на банята, като осигурите необходимото количество светлина в помещението.

В баните се препоръчва да се организира отделна линия за захранване на всеки обект или група от обекти. Обикновено се отделя линия за контакти и отделно – за осветителни тела.

Ако в банята се предвижда използването на мощна техника (автоматична пералня, хидромасажна кабина, електросауна и т.н.), то за всеки такъв обект трябва да се направи отделна захранваща линия. И за всяка такава група консумация на електроенергия се препоръчва да се инсталира отделно УЗО.

Подробна инструкция за монтиране на контакт за перална машина е представена в тази статия.

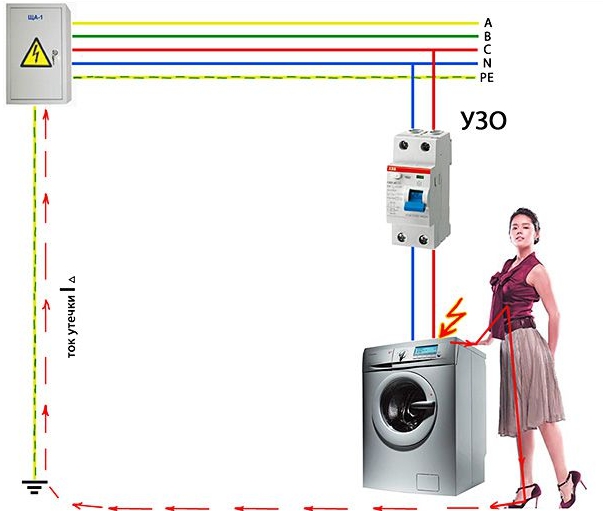

Всички осветителни и електроуреди, разположени в банята, трябва да бъдат свързани към разпределителното табло чрез устройство за защитно изключване (+)

Захранването на нисковолтовите светодиодни системи става чрез специален понижаващ трансформатор. Това устройство също трябва да се монтира извън банята, т.е. далеч от източника на повишена влажност. Почти всички съвременни светодиодни осветителни тела са снабдени със специална клема за заземяване.

Не бива да пренебрегвате този начин на защита. Дори слабите токове могат да се предават и натрупват по влажните повърхности. А благодарение на парата и конденза, всяка повърхност в банята може да стане влажна: стени, под, профилни конструкции, таван, мебели, техника и т.н.

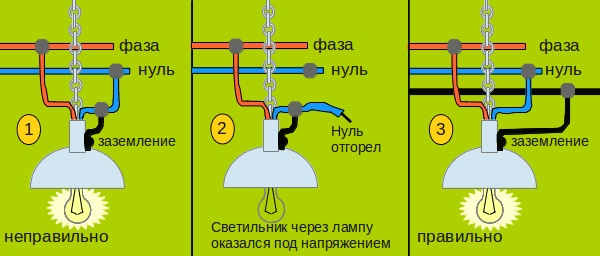

Всяко осветително тяло, монтирано в банята, трябва да бъде правилно заземено. Липсата на такава защита може да създаде на собственика на помещението множество проблеми (+)

Случайното докосване може да предаде на човешкото тяло разряд от натрупаното електричество, което в отделни случаи може не само да предизвика неприятни усещания, но и да доведе до сериозна електротравма.

Проектиране и особености на монтажа

Всички горепосочени моменти трябва да се вземат предвид, преди да се състави проектната схема на осветлението в банята. Монтирането на светодиодни устройства ще бъде взето предвид в такава схема.

Обикновено трябва да се определите с основното и допълнителното осветление, да предвидите ключове за тях, да определите разположението на контактите за свързване на различни домакински уреди.

За да се избегне объркване и да се свържат правилно краищата на електрическите проводници, изведени в разпределителната кутия, се препоръчва използването на цветна маркировка.

След това се съставя план на окабеляването, определя се разположението на разпределителните кутии и т.н. От общото жилищно ел. табло до разпределителната кутия на санитарния възел се прокарва кабел с напречно сечение 2,5 кв. мм. Той ще подхожда за осветителните тела, както и за подсветката.

Отделно се прокарва по-мощен кабел, предназначен за едра техника. Върху различните кабели се препоръчва да се постави цветна маркировка, за да не се объркат случайно. След това се прокарва проводникът до ключа.

Ако всички осветителни тела се включват с един клавиш, то ще бъде достатъчно да се използва обикновен двоен проводник.

Но светодиодната подсветка в банята обикновено се включва отделно от основното осветление. В този случай се използва троен кабел. Ако пък за осветлението се прилага ключ с три клавиша, т.е. за три отделни групи осветителни тела, то ще се наложи да се използват два двойни кабела. Напречното сечение на такъв проводник трябва да бъде 1,5 кв. мм.

След това се извършва прокарването на кабела от ключа непосредствено до осветителните тела. Струва си веднага да се вземе предвид, че в баните не се препоръчва да се извършва отворено окабеляване, поради което ще се наложи да се правят жлебове. В отделни случаи се допуска прокарване на кабела в специален пластмасов корпус.

Групите от спомагателни точкови осветителни тела могат да се свързват паралелно или последователно. В първия случай ще е необходимо да се подведе отделна захранваща линия към всяко осветително тяло, във втория – да се съединяват осветителните тела по една линия едно след друго.

При паралелно свързване многократно нараства както разходът на кабел, така и обемът на работата. Във втория случай всичко е значително по-просто и по-евтино.

Но последователното свързване при това има редица недостатъци. Например, ако един осветител прегори, то ще се прекъсне подаването на електричество към цялата верига. Освен това, няма възможност да се разнообрази системата за управление на светодиодната подсветка.

При паралелно съединение прегорелият елемент по никакъв начин няма да развали работата на останалите осветителни тела.

Ако пък има желание да се устрои възможност за включване не на всички лампи едновременно, а само на някои, например всеки втори осветител, то ще е необходимо именно паралелно съединение. Това позволява да се регулира степента на осветеност на помещението.

При желание методите за свързване на осветителните тела могат да се комбинират, например, подсветката на огледалото да се изпълни по последователен начин, а за украса на ваната или тавана да се приложи паралелно свързване и т.н.

За този тип осветителни тела се препоръчва да се вземе гъвкав многожилен проводник. Монолитният кабел може да затрудни правилното инсталиране на осветителните тела, променяйки тяхното положение. Монтажните работи с гъвкав проводник обикновено не са сложни за изпълнение, но всички усуквания трябва внимателно да се запоят и изолират.

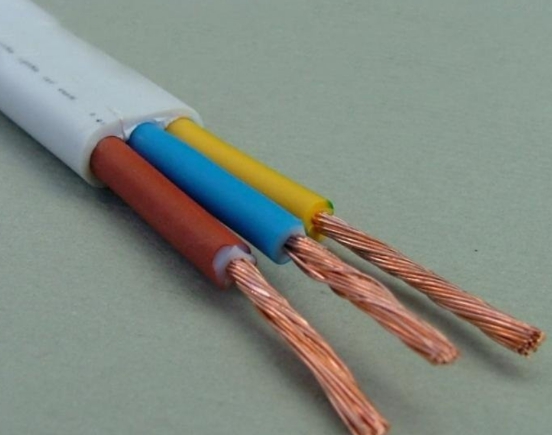

Многожилен провод тип ШВВП има жила, усукани от медна жица, покрити с полихлорвинилово пластмасово покритие, което предпазва конструкцията от въздействието на външни фактори

Обикновено за осветителни тела в банята се препоръчва да се използват проводници от марките ШВВП, ПВС или аналогични видове, при които многожилните жила са надеждно покрити със слой от пластикат от полихлорвинил.

Такава защита ще предотврати разпространението на огъня в случай на запалване, ще попречи на образуването на плесени и е устойчива на въздействието на влага.

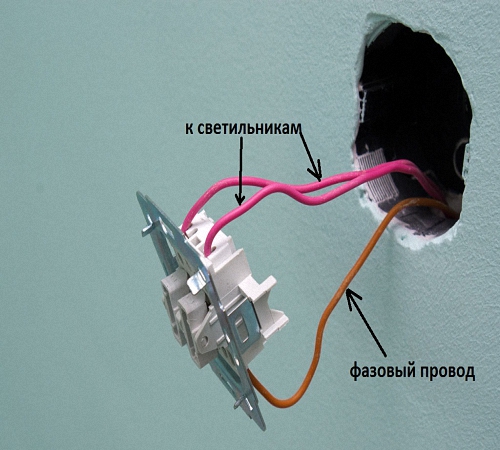

Извеждане на проводниците през монтажен отвор в стената и свързването им към двуключов превключвател

Задължително захранващият кабел се полага в защитен гофриран канал. За системи с клеми за заземяване се използва четирижилен провод, а ако такъв елемент липсва, ще бъде достатъчна и конструкция от три жила. За точковите осветителни тела в платното на окачения таван се правят отвори с подходящ размер.

От тях трябва да се извеждат изводи на проводници, по два сегмента за всеки клавиш на превключвателя, както и още два проводника за обратно свързване. За да се улесни монтажът, се препоръчва да се остави дължина на изводите около 15-20 см. Краищата на изводите с един и същи цвят трябва да се зачистят и да се свържат в усуквания.

В монтажния отвор, предназначен за монтиране на точковото осветително тяло, трябва да излизат най-малко два извода на проводници с дължина около 20 см

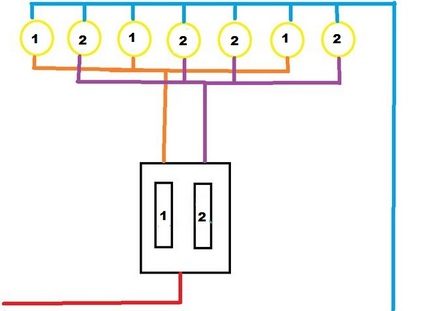

Ако се предвижда да се направи свързване към превключвател с два клавиша, то от всеки отвор ще излизат по три усуквания. Едно от тях ще бъде общо за всички осветителни тела, а другите две – за клавишите на превключвателя.

Съответно, първото усукване се присъединява към всяко осветително тяло, а останалите – само към онези елементи, които ще бъдат управлявани от определен клавиш.

Един общ провод трябва да бъде свързан към всяко осветително тяло и изведен към “нула” (син провод), останалите се свързват към различни осветителни тела и се включват към “фаза” на различни клавиши на превключвателите. 1 и 2 – това са групите осветителни тела.

Общият провод в разпределителната кутия ще бъде свързан към нулевия провод, а фазата трябва да бъде доведена до превключвателя и разделена на две линии, които водят към съответните клавиши за различните групи осветителни тела.

Полезни сведения за светодиодните ленти

Това е изключително удобен вариант на светодиодно осветление, сравнително евтин и лесен за монтаж. Светодиодните ленти, които също наричат Led-ленти, представляват полимерни планки, на които са монтирани миниатюрни светодиоди с резистори. Обратната страна на планката обикновено е снабдена с лепилен слой.

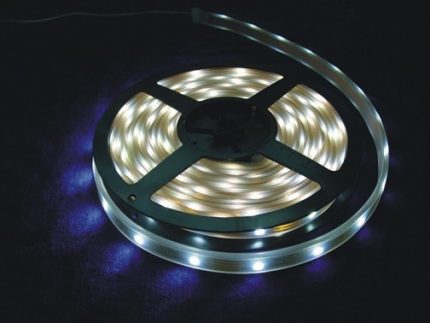

Led-лента представлява гъвкава пластмасова планка, от едната страна на която са монтирани светодиоди, а от другата – лепилна основа

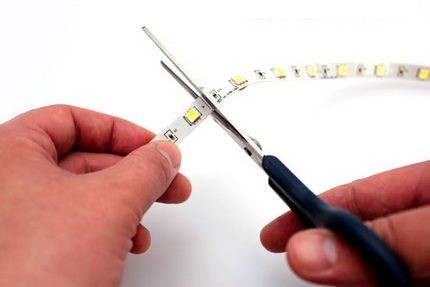

Монтирането на такава лента е много лесно: трябва да залепите елемента на подходящо място и да го свържете към захранването. Светодиодната лента е разделена на равни отсечки, всяка от които съдържа определен брой светодиоди, последователно свързани помежду си.

Местата за разрязване на такава конструкция имат специални обозначения. В баните могат да се прилагат само влагоустойчиви LED-ленти с маркировка IP44. Такива елементи се различават по мощност. Има чисто декоративен вариант и силни светодиоди, които дават голямо количество светлина.

Отделни отсечки от LED-лента се свързват с помощта на специални влагоустойчиви конектори, разрязванията могат да се извършват стриктно по маркировката, нанесена от производителя

Различават се едноцветни и многоцветни LED-ленти. Последните имат малко по-сложна конструкция: освен общия изход, там има още три – по един за всеки цвят.

Когато избирате светодиодна лента, трябва да вземете предвид такъв показател като плътността на светодиодите, т.е. техния брой на всеки метър. Освен това, лепилен слой не винаги е необходим, съществуват конструкции и без него.

Запояването на едноцветни отсечки от лентата се извършва по принципа “към плюса – минус”. При монтажа на многоцветна лента се свързват участъци, обозначени с индекси V+, G, R, B. За да изберете правилно захранващ блок и контролер, трябва да изчислите дължината на лентата и да умножите този показател по мощността на един метър.

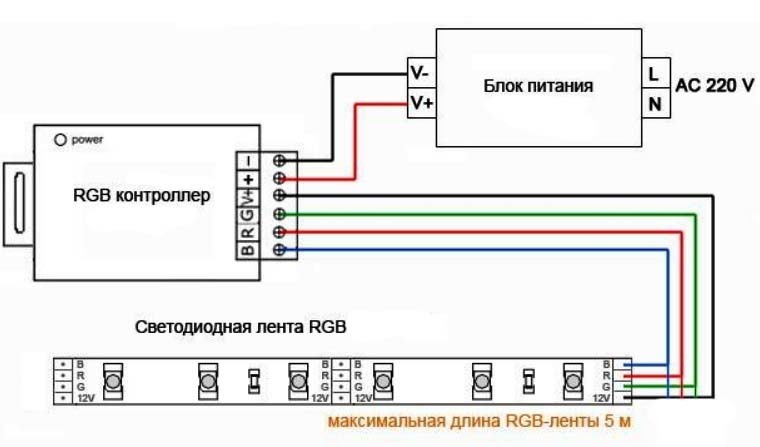

Монтажът на светодиодна лента се извършва лесно. За целта трябва да фиксирате лентата и да я свържете към захранващия блок, контролера и електрическата мрежа (+).

Ако дължината на конструкцията надвишава 15 m, ще е необходимо да се използва още един захранващ блок, ако дължината е над 30 m – два захранващи блока и т.н. Свързването на мрежовия електрически проводник обикновено се извършва към контактите, обозначени като N и L. За многоцветна лента първо се инсталира контролер.

Ако при монтажа на светодиодна подсветка на баня със собствените си ръце трябва да огънете лентата, трябва да запомните, че допустимият диаметър на огъване е 20 mm.

Подсветка от този тип може да се свързва не само към обикновен ключ, но и към димер за LED лента. Това устройство позволява да се регулира яркостта на светене на светодиодите. Удобен вариант за управление на подсветката може да бъде преносим дистанционен контролер.

При работа със светодиодна лента трябва стриктно да се спазва полярността, да се предпазва конструкцията от механични повреди, да се спазват правилата за пожарна и електрическа безопасност. Ако се предвижда лентата да се закрепи върху метална основа, първо трябва да се покрие с изолационен материал.

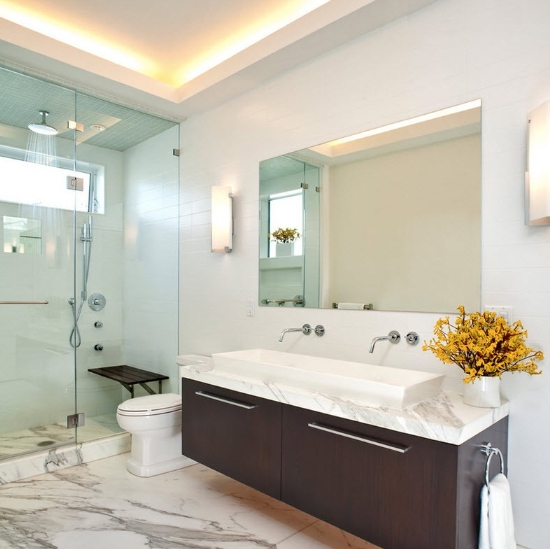

Светодиодната лента оставя широко поле за постигане на различни ефекти при украсяване на интериора.

Освен за подсветка на огледалото, тя може да се използва:

• за украсяване на тавана по периметъра;
• за ефектно осветяване на малки рафтове;
• за оформяне на огледалото;
• за визуално отделяне на ваната;
• за обзавеждане на фалшив прозорец и т.н.

Ако се монтират светодиоди под ваната, може да се постигне ефект на извисяване на конструкцията. Фалшивият прозорец, осветен със светодиодна лента, може да стане стилно украшение на интериора и визуално да разшири малкото пространство. Интересно допълнение са светещите накрайници за кран и душ.

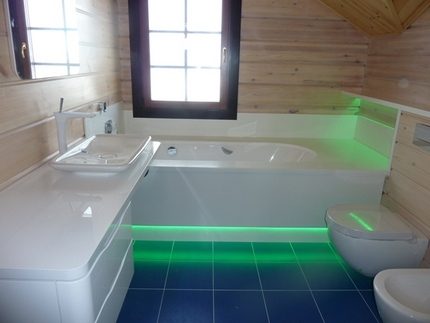

Ако се положи светодиодна лента отдолу по периметъра на ваната, може да се постигне ефект на нейното извисяване. По подобен начин могат да бъдат оформени и други предмети от обзавеждането.

Такива елементи са достатъчно лесни за инсталиране, не е необходимо да се свързват към електрическата мрежа. Разбира се, описаните похвати трябва да се използват умерено, за да не се развали външният вид на банята с ненужни детайли. При прекомерно количество елементи подсветката просто ще се слее в едно неразбираемо светлинно петно.

Монтаж на подсветка на огледало

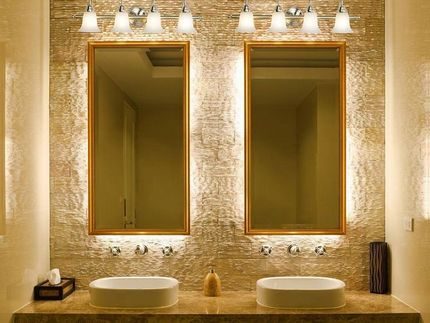

Ако вече е планирано спомагателно LED осветление в банята, то огледалото не може по никакъв начин да бъде пренебрегнато. Осветителните тела, разположени около този елемент, не само ще украсят интериора, но и ще направят използването му по-удобно. За LED подсветка на огледалото обикновено се използва лента, едноцветна или многоцветна, с подходяща дължина.

Подсветката на огледалото може да бъде изпълнена както с помощта на точкови светодиоди, така и с използване на LED лента, а също и чрез комбиниране на тези методи.

Ако огледалото е голямо и дължината на лентата надвишава пет метра, ще трябва да се снабдите с конектори за свързване на отделните отрязъци от лентата. Конструкцията се свързва чрез захранващ блок с мощност, която трябва да бъде поне един и половина пъти по-голяма от консумираната мощност на използваната LED лента.

Разбира се, в банята трябва да използвате само влагоустойчива LED лента. Ако трябва да я срежете, направете го, като се ориентирате по специалните маркировки на производителя, в противен случай може просто да я повредите. Отделните части се свързват с помощта на конектори.

Лентата може да се залепи както директно върху повърхността на огледалото, така и върху стената зад него – всичко зависи от това какъв дизайнерски ефект искате да постигнете. Но във всеки случай, преди да залепите LED лентата, повърхността трябва да обезмаслите. След това лентата просто се свързва към захранващия блок.

Изводи и полезно видео по темата

Последователното свързване на LED осветителни тела е описано тук:

В този клип е представен редът за паралелно свързване на LED светлините:

Тук е показана подробно процедурата за инсталиране на точкови осветителни тела:

LED светлините – удобен и икономически изгоден вариант за организиране на основно и допълнително осветление в банята. Ако се запознаете с всички изисквания и инструкции, можете да извършите монтажа на тези елементи самостоятелно.

Имате ли личен опит в проектирането и обустройването на осветление в банята? Искате ли да споделите натрупаните знания или да зададете въпроси по темата? Моля, оставете коментари и участвайте в дискусиите – формата за обратна връзка се намира по-долу.
