Инсталиране на контакт за пералня в банята: преглед на технологията на работа

Едно от задължителните условия за безопасна експлоатация на съвременна перална машина е правилният избор на подходящ за нея контакт. Съгласете се, че и стриктното спазване на технологията на монтаж на точката на свързване е не по-малко важен момент в въпросите на безопасността.

Не искате да наемате електротехник за монтаж на контакт? Искате да се запознаете с тънкостите на монтажа и да свържете контакта със собствени сили? Ние ще се постараем да внесем яснота по този въпрос – в статията подробно са разгледани варианти на контакти, предлагани от съвременния пазар.

Също така от нашия материал ще научите как правилно се инсталира контакт за перална машина в банята, какви инструменти и материали са необходими за това. Процесът на монтаж е в достатъчна степен илюстриран със снимки. Нагледно видео ръководство по правилата за изпълнение на електромонтажни работи е предоставено във видеоблока.

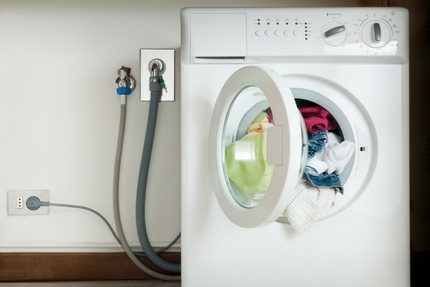

Ключови условия за свързване на контакт

Проектите на къщи от стара постройка не предвиждаха монтаж на контакт в банята по две основни причини:

• първа – обектите на стария жилищен фонд не са осигурени със система за заземяване;
• втора – в онези времена липсваше мощна стационарна битова техника, захранвана от електричество.

Използваната преди два-три десетилетия битова техника не предполагаше стационарен монтаж в санитарните възли, поради характерната за тях висока влажност.

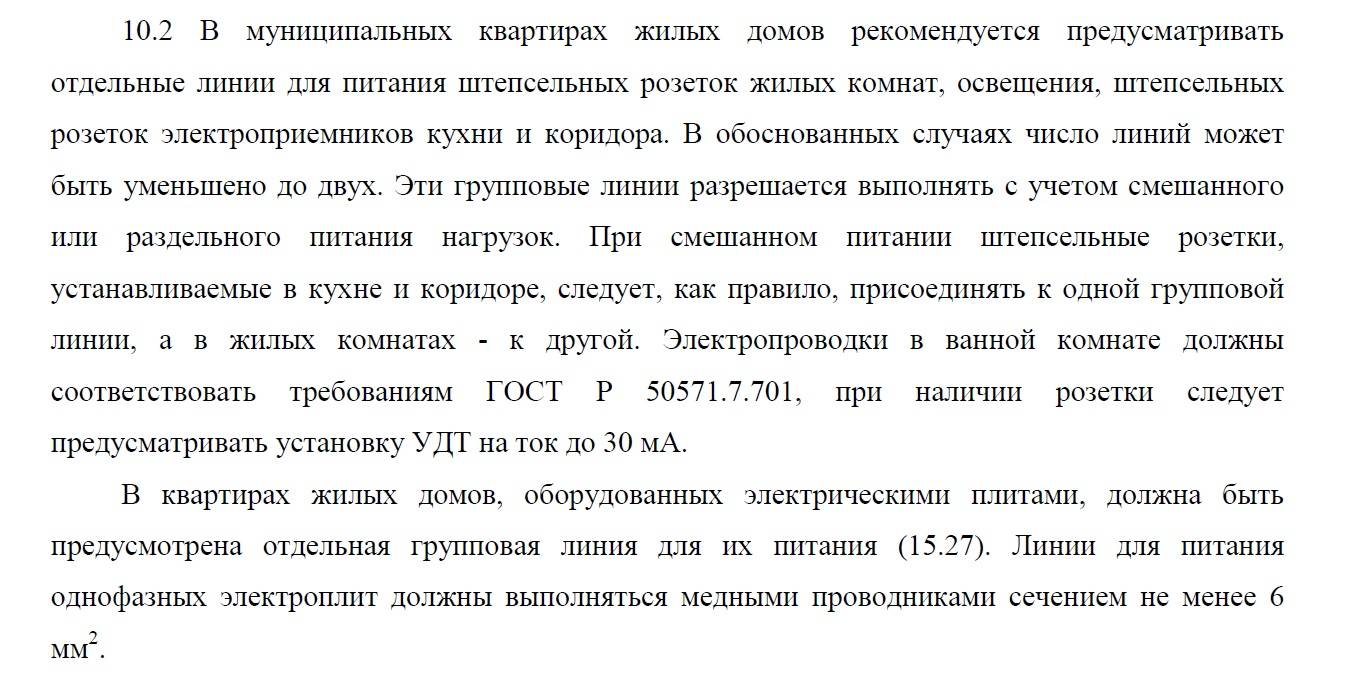

Действащите норми и стандарти допускат да се поставят точки на свързване в помещения с повишена влажност, но при спазване на редица задължителни правила:

• Свързването се извършва само към изправна електропроводка, изпълнена от трижилен меден кабел.
• За монтаж се прилагат контакти, чиито корпуси се отличават с надеждна защита от проникване на влага.
• Електрооборудването се комплектува с устройство за защитно изключване с ток на сработване в границите на 10 мА.
• Силовата линия задължително трябва да бъде оборудвана със заземителен контур, така че свързването на мощния уред да се извършва чрез защитен контакт.

Заземяването – неотменно условие за монтаж на контакт както в отделна баня, така и в комбиниран санитарен възел, в който се наблюдава излишна влажност.

Информацията за това как правилно да се монтира контакт със заземление е разгледана в друга наша статия.

В жилищни сгради, в които не е предвидено заземление, със задачата за гасене на превишения ток и изключване на линията се справя защитен трансформатор и уред УЗО. Единственото – нивото им на защита ще бъде малко по-ниско.

Някои собственици безотговорно се отнасят към свързването на мощни битови агрегати, използвайки за целта удължители и тройници.

Да се свързва пералнята, която спада към мощните битови електроуреди, чрез удължител не си струва.

Това е неудобно и освен това опасно. Защото при неграмотно свързване и монтаж нараства вероятността от аварийна ситуация вследствие на късо съединение, в резултат на която преждевременно излиза от строя дори качествена скъпоструваща техника.

Автоматичните перални са инсталирани практически във всеки дом, а затова монтажът на надеждна и безопасна точка за свързване е необходимост.

Ако в семейството има любознателно малко непоседа, то присъствието на излишни кабели на открито придобива особени черти.

Основни параметри на безопасна електропроводка

Окабеляването в банята трябва да бъде не само безупречно функциониращо, но и безопасно.

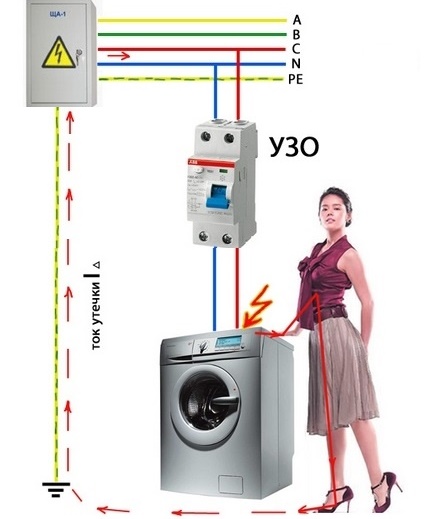

В случай на изтичане на ток към корпуса на електроуреда, при късо съединение или при докосване с част от тялото

Избор на тип електропроводка

В старите сгради, построени преди няколко десетилетия, основно са използвани кабели с алуминиеви жила. Те не са подходящи за свързване на съвременно мощно оборудване.

Пералнята може да се свързва само чрез трижилен кабел с медна сърцевина.

Също така може да ви бъде полезна информацията за това какви видове кабели се използват за монтаж на електрически мрежи в апартамента, разгледана тук.

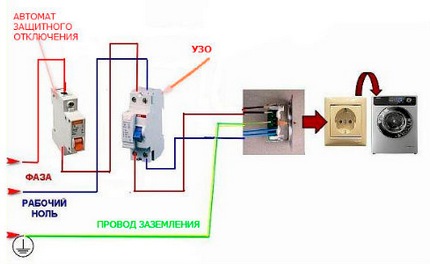

За да се инсталира безопасно точка за свързване на мощен битов уред, от апартаментното табло трябва да се прокара отделна силова линия и да се осигури с устройства за защита на окабеляването и на самото оборудване.

Съгласно точка 7.1.40 от действащия ПУЕ в помещения с повишена влажност монтажът на окабеляването се препоръчва да се извършва по скрит начин.

За целта кабелът, който идва от разпределителното табло, се поставя в избран жлеб в стената така, че да бъде скрит и дори частично да не излиза на повърхността.

Такава мярка защитава кабела от директен контакт с водата, която е известна със своите отлични проводникови качества.

По същата причина при полагане в издълбан в дърво канал, например, не се допуска поставянето на електрически проводник в метален ръкав или в кухината на стоманена тръба.

Проводникът не може да се фиксира с метални скоби, лишени от гумени подложки. Самите крепежни скоби трябва да имат антикорозионно покритие.

Определяне на сечението на кабела

За да издържи електрическата инсталация на високото натоварване от мощен битов уред, трябва правилно да се изчисли сечението на кабела.

То се определя по същия принцип, както и при инсталиране на всяка друга електротехника, като се взема предвид предполагаемият товар. Мощността на пералнята е посочена в приложената към нея инструкция.

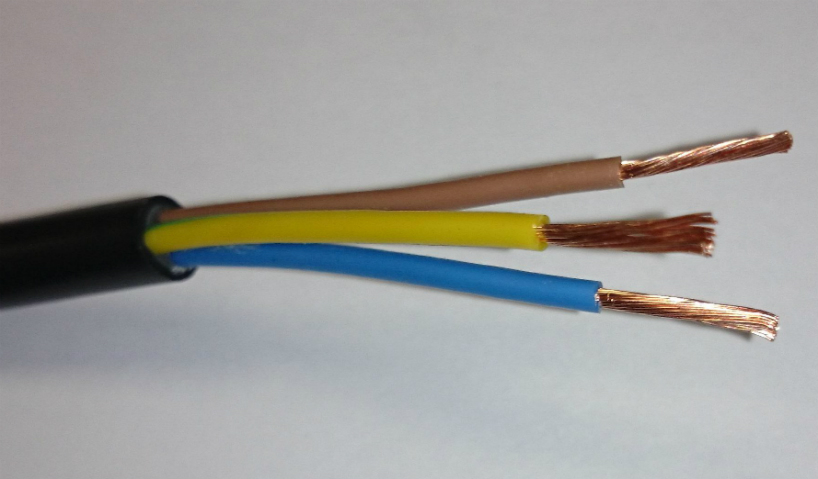

За свързване на битова техника в банята се използва кабел, изработен от три медни жила, едно от които е свързано към заземяване.

За полагане на електрическа линия се използва само цялостен проводник без дефекти. Всички места на съединяване се увиват внимателно с електроизолационна самозалепваща се лента.

Не се допуска наличието на разпределителни кутии в банята, вътре в кухия корпус на които по схема се свързват кабелите на свързваните устройства. Разпределителните кутии винаги се поставят извън банята.

Ред на действия при определяне на сечението на кабела:

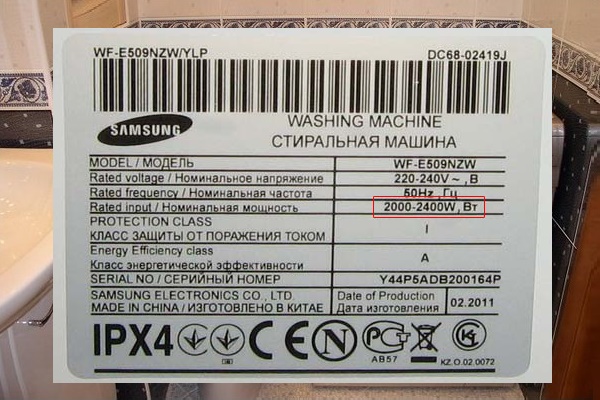

1. Узнавате мощността на свързвания електроуред. В повечето случаи тя не надвишава 3 kW.

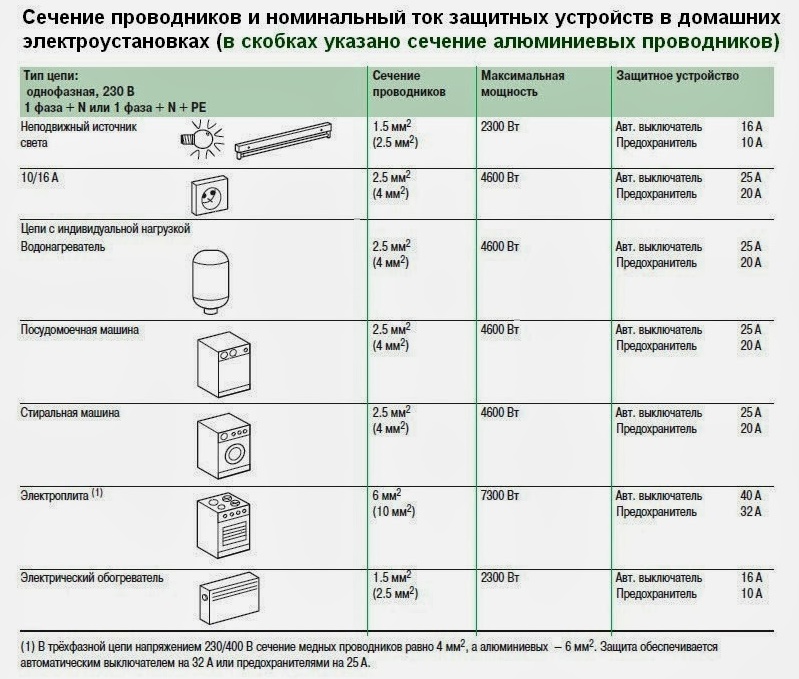

2. Съгласно справочните таблици се избира сечението на кабела.

При свързване на блок за контакти се определя общата мощност на захранваните от тях уреди, след което, ориентирайки се по същите справочни таблици, се определя допустимото сечение на кабела.

Дори ако машината консумира по-малко енергия, опитните майстори препоръчват да се направи запас по мощност. В крайна сметка не е изключено с времето морално остарелият агрегат да бъде заменен с по-мощно ново оборудване.

За да свържете пералня, чиято мощност не надвишава 3 kW, основно се използва трижилен меден кабел със сечение 2,5 mm

За свързване се препоръчва да се използва само меден проводник. В сравнение с алуминиевия си „собрат“ той е за предпочитане, тъй като притежава по-добри електропроводящи свойства.

Медният проводник е способен при по-малко сечение да издържа високо напрежение: на 1 mm сечение 2 kW натоварване. И затова мястото, положено в жлеб, проводникът ще заема два пъти по-малко. Освен това е устойчив на окисление и според уверенията на електротехниците има срок на експлоатация над 30 години.

Мощност на УЗО и автомата

Кабелът, който води отделна линия до банята, се свързва към вътрешно-апартаментното разпределително табло чрез устройство за аварийно изключване (УЗО).

Основното предназначение на УЗО е да обезопаси захранваните от мрежата електроуреди от късо съединение, а домакинствата от риск от токов удар

Токът на утечка на защитното устройство за свързване на линиите, когато е необходима бърза защита, трябва да бъде 10 mA. Това се дължи на факта, че банята се характеризира с повишена влажност, поради което помещението се отнася към помещенията с повишена опасност.

Дразнещото действие на променливия ток човек усеща още при стойност от 5-7 mA.

Ако банята се захранва от групова линия, максималният ток на утечка за свързване на електроинсталацията трябва да бъде 30 mA. Такива устройства са по-евтини от 10 mA, но не реагират толкова бързо.

Устройството задейства при претоварване от 10 mA, като предотвратява повреда на свързаните към електрическата мрежа уреди и възникване на пожар в резултат на късо съединение.

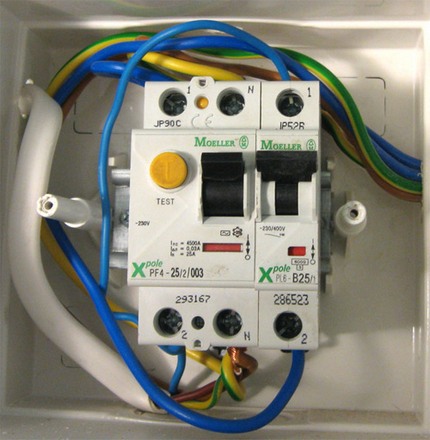

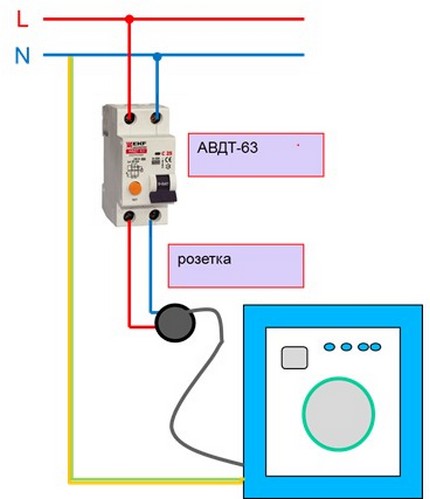

За монтаж в частни домове и апартаменти най-често се използват модели, комбинирани с автомат за защита на окабеляването – диференциални прекъсвачи.

Може също да Ви бъде полезна информацията за разликите между УЗО и дифавтомата, разгледана в друга наша статия.

Модулните устройства осигуряват защита по три „фронта“: от претоварване на електрическата мрежа, от превишаване на допустимата стойност на ток на утечка и от късо съединение на линията.

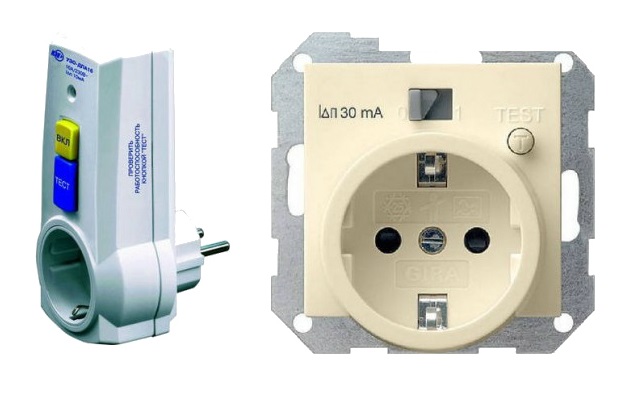

Някои производители произвеждат контакти, които вече са оборудвани със защитно УЗО, но цената им е значително по-висока от тази на стационарните модели.

При липса на стационарно УЗО в апартамента в разпределителното табло, се използва преносимо УЗО. То се включва към съществуващ контакт, а след това се извършва свързване на електрооборудването.

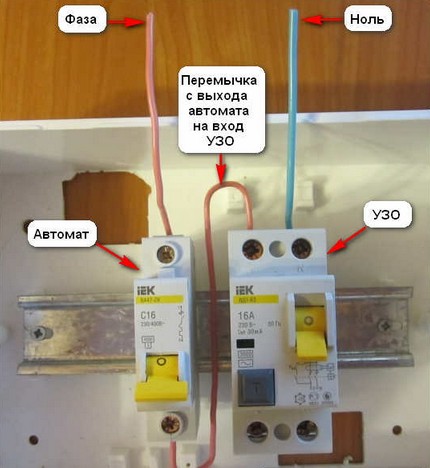

Но самото УЗО не е пълноценна защита. За предпазване на окабеляването и самия уред от късо съединение се монтира отделен автомат за защитно изключване.

Автоматът за защитно изключване се избира, като се съобразява с напречното сечение на прокарания до контакта кабел и натоварването на електрическата мрежа.

Традиционно се използва автомат от 16 A. Във всеки случай номиналът на работния ток на УЗО трябва да бъде с една категория по-висок от номиналния ток на входния автомат.

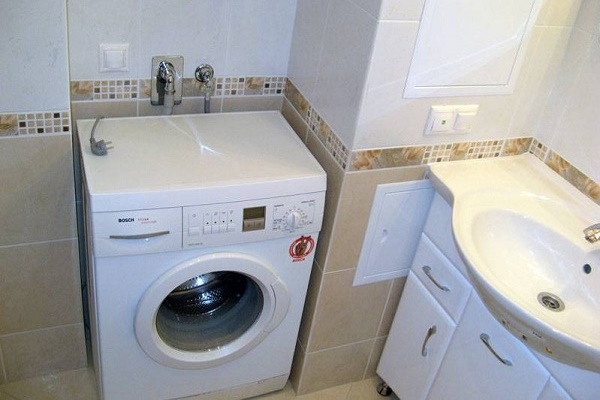

Места за монтаж на точки на свързване

При избора на място за разполагане на точката на свързване ключово значение има не толкова близостта до „захранвания“ домакински уред, а по-скоро отдалечеността от източници на влага и височината спрямо нивото на пода. В обща баня има само 1–2 такива безопасни места.

При избора на място на точката на свързване се съобразяват със следните параметри:

1. Всички електрически контакти за свързване на домакински уреди се разполагат на височина не по-малко от 60 cm от нивото на пода. Това изискване се обяснява с това, че в случай на скъсване на тръби и обилни течове да се минимизира контактът с електричеството, който може да предизвика възникване на аварийна ситуация.
2. Спрямо обекти, които са източници на вода или пръски, контактите се разполагат, като се спазва разстояние от 60 cm. Такова решение също намалява риска от попадане на влага върху свързания уред, което прави експлоатацията му по-безопасна.

При определяне на височината на монтаж на контактите трябва да се ръководим от принципа „колкото по-високо, толкова по-добре“.

Качественият ремонт в апартамента все още не е гаранция, че в един прекрасен момент няма да бликне поток от общата тръба или няма да се излее «водопад» от съседите, живеещи на горния етаж. Затова някои специалисти препоръчват да се монтират силови контакти на височина 130 см от нивото на пода.

Чистата, лишена от примеси вода е доста силен проводник на електричество, но присъствието в нея на сложни химични съединения и соли допълнително повишава нейните проводими свойства.

При проектиране на окабеляването в санитарния възел трябва да се ръководите от точка 7.1.47 на действащите ПУЕ.

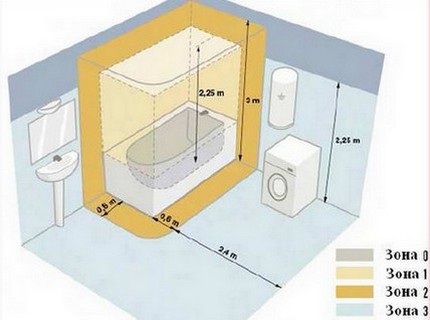

Според него помещението се разделя на 4 зони:

• Червена зона – наричана нулева, е разположена в пределите на умивалника, ваната и в района на душ кабината. В нея не могат да се поставят никакви контакти.
• Първа зона – непосредствено над или под душ кабината, чашата на ваната, обхващайки площ с радиус 0,6 метра. Допуска инсталиране на оборудване, необходимо за работа на санитарната техника, с мощност до 12 V. Контакти в тази зона не трябва да има.
• Жълта или втора зона – разположена е на 60 см, в нея се включват водонагревателни уреди. Контакти също не могат да се инсталират.
• Зелена или трета зона – от зона «2» е разположена на разстояние 2,4 м. В нея се поставят всички контакти стандарт IPX4 и битови уреди, захранвани от мрежата, свързани чрез УЗО със заземителен контакт.

Не се допуска поставянето на контакти на студени стени, по повърхността на които се натрупва конденз.

Монтажът на контакти и различни управляващи устройства може да се извършва само в най-малко опасната трета зона на санитарния възел при условие на спазване на изискванията на ПУЕ

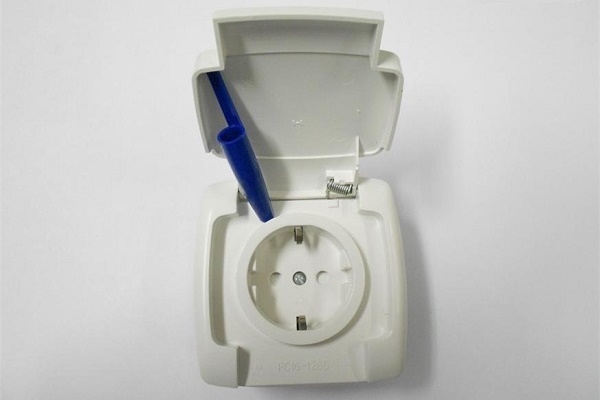

Контактите, използвани за включване на пералня в санитарния възел, трябва да отговарят на следните изисквания:

• Корпусите на влагозащитените контакти са снабдени със защитни капаци, които предотвратяват проникването на влага.
• Вътрешната част на устройствата е изолирана с плътни гумени уплътнения, които минимизират вероятността от поява на искра между контактите.

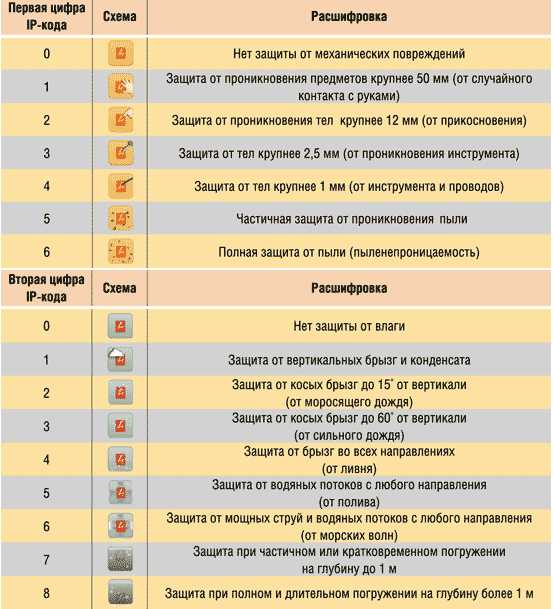

Нивото на защита на влагозащитените контакти се определя от маркировка «IP». Колкото по-висок е цифровият показател, толкова по-надеждно е устройството. Така, моделите от клас «IPX1» предпазват само от малки пръски, а «IPX4» – не се страхуват дори от директно попадение на водни струи.

Означението «IPXY» показва класа на защита от влага («Y») и прах («X»); за монтаж в санитарни възли параметър «Y» трябва да бъде не по-нисък от 4 клас.

Тънкости на свързване на контакт за перална машина

Планирайки да свържете пералня в банята на къща, която е над 20 години, първо внимателно огледайте инсталацията. Най-вероятно там са алуминиеви жици.

Те не могат да се използват за свързване на мощни уреди, към които спада и пералнята. Тъй като проводимостта на алуминиевата жила е почти два пъти по-ниска от тази на медната, а при поява на оксиди по повърхността стойността допълнително намалява.

За полагане на захранваща линия за свързване на пералня ще е необходим кабел с алуминиеви проводници, по-дебели от медните, което не ще се отрази добре на общите разходи. Качеството на съединенията на проводниците трябва да бъде безупречно, за да се избегне прегряване.

При експлоатация на захранващата точка ще трябва редовно да проверявате и затягате винтовите скоби.

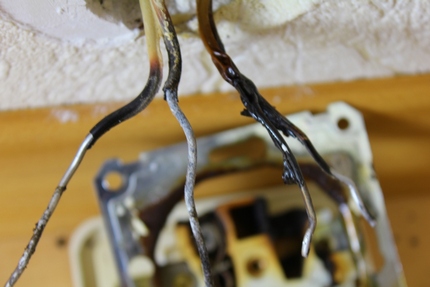

Алуминиевите проводници задължително трябва да се сменят, тъй като след толкова дълъг период на експлоатация сплавта губи еластичност и просто се рони.

Бъдете готови, че смяната на остарялата алуминиева инсталация с медна ще струва доста пари. Но от нея пряко зависи безопасността на домакинството и нормалната работа на оборудването.

Някои собственици в банята монтират една точка за свързване на всички електроуреди. За целта полагат проводник с напречно сечение 2,5 мм, към който свързват чрез шлейф блок контакти, използван за захранване не само на пералнята, но и на други електроуреди.

Опитните майстори не препоръчват това, а за пералнята съветват все пак да се положи отделен проводник.

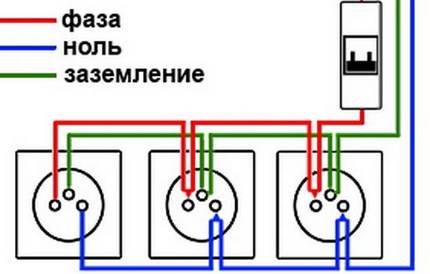

В случай, че все пак планирате да включите няколко контакта на една линия, предварително изчислете общата мощност на едновременно работещите електроуреди.

При монтаж на няколко контакта точките за свързване е желателно да се разположат максимално компактно. Към блока контакти може да се доведе и панел за управление на подово отопление.

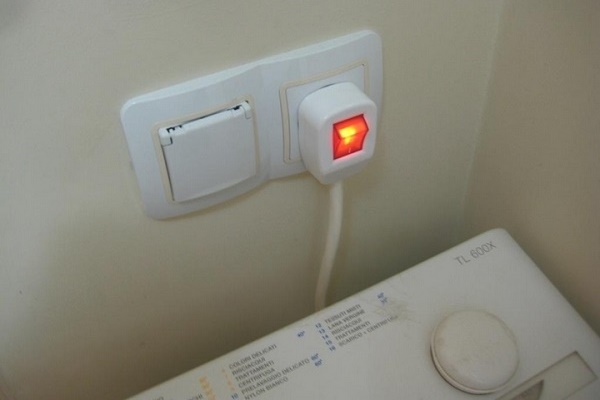

Като защитен елемент може да се монтира превключвател за самия контакт. Но той трябва да се разглежда само като предпазна опция, която допълва общата система за безопасност.

Технология на монтаж на точка на свързване

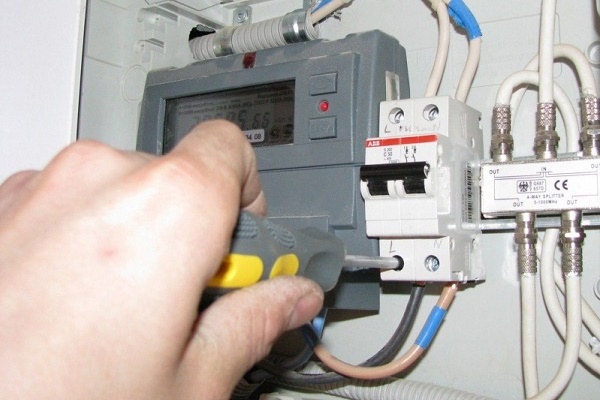

По време на монтажа на контакта в електрическото табло вече трябва да има монтиран автомат или УЗО, а самият проводник да е изведен в банята.

Преди да започнете монтажа на точка за свързване, трябва да се уверите, че проводникът не е под напрежение, като докоснете оголените от изолация краища на кабела с индикаторна отверка.

Стъпка #1 – полагане на кабел и монтаж на подрозетник

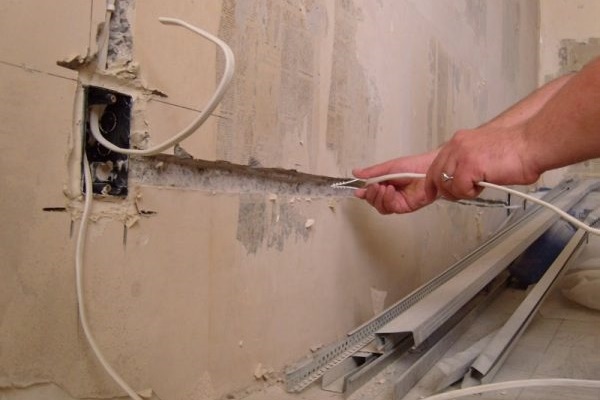

За извършване на скрито окабеляване в кухината на стената с помощта на перфоратор се прави канал. Той се прокарва по най-краткия път под тавана, успоредно на подовата повърхност.

Спуснете линията строго вертикално надолу към контакта. Фиксирайте проводниците в каналите с помощта на дюбел-скоби.

За да маркирате мястото за поставяне на контакта, поставете корпуса на устройството в центъра на положената лента. С маркер направете маркировки за пробиване на отвора. След като маркирате точката за поставяне на контакта, с помощта на перфоратор, оборудван с коронка D 68 мм, пробийте отвор в стената.

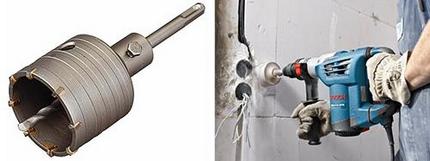

С помощта на куха коронка можете бързо и икономично да пробиете в стената отвор с голям диаметър за монтиране на подконтактна кутия със стандартен монтажен размер.

Почистете стените на пробития отвор от остатъците от прах и раздробени елементи на стената. В подготвеното монтажно място монтирайте подконтактната кутия.

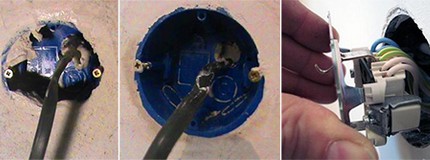

Изборът на подконтактна кутия зависи от типа на стената. За монтаж в бетон се използват монтажни блокове без никакви фиксиращи елементи. За гипсокартон – пластмасови чаши, оборудвани с притискателни пластини за фиксиране от задната страна на листа. Повече за технологията на монтаж на подконтактната кутия можете да прочетете в друга статия.

След като фиксирате подконтактната кутия в стената с помощта на притискателни лапки, или чрез нанасяне на повърхността на шпакловъчен или алабастров разтвор, почистете вътрешната кухина на кутията и изведете проводника.

В монтираната подконтактна кутия ще бъде скрит клемният блок за свързване с електропроводката, скрита в стената.

Стъпка #2 – свързване на клемен блок

От корпуса на контакта свалете декоративните елементи, като оставите само клемния блок. На клемите разхлабете затягащите болтове, с помощта на които ще бъдат фиксирани оголените краища на подведените жила.

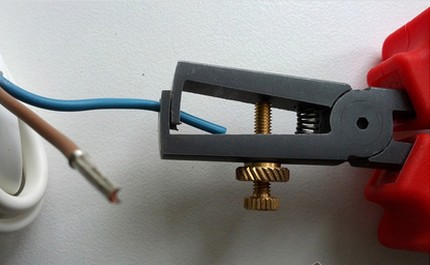

Оголете краищата на електрическия кабел с помощта на кросовъчен нож или странични клещи, като ги насочвате в посока противоположна на движението на инструмента.

За удобство при свързване изолацията на подведените проводници е изпълнена в различен цвят. Заземителният проводник е оцветен в зелено-жълта обвивка, фазният е с червена или кафява обвивка, а нулевият – със светлосиня или синя изолация.

Изведените от пластмасовата „чаша“ краища на проводниците ги подведете към контактите и ги поставете в клемите. Свържете фазния и нулевия проводник към тоководещите клеми: фаза отдясно, нула отляво. Свържете заземителния проводник към клемата, обозначена с абревиатурата „PE“.

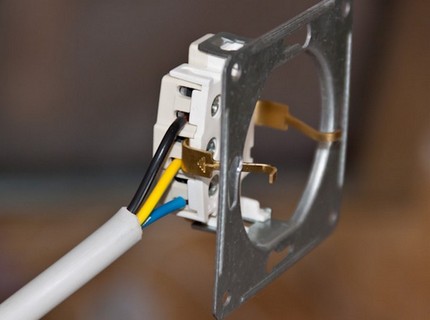

Заземителната жила се свързва към горната или централната клема, оборудвана с «мустачета», фиксирани върху корпуса на уреда.

В никакъв случай не свързвайте «нулата» към заземителната клема. В противен случай, при изгаряне на работната «нула» в таблото, по корпуса на включената в мрежата машина ще пробива обратната «фаза».

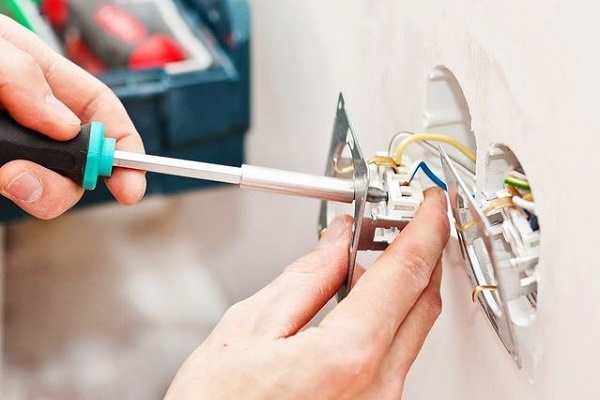

Корпусът на контакта със свързаните контакти се фиксира към подконтактната кутия с винтове или разпъващи лапи. След закрепване на блока се проверява качеството на връзката на контактите и затягането на болтовете на клемните.

На финалния етап се монтира декоративният капак.
