Как от един контакт да направите два и как правилно да прокарате контакт от контакт

Имате нужда от допълнителни контакти, а основен ремонт засега не се планира? Цената за извикване на професионален електротехник е висока, а на евтини майстори не вярвате и искате да решите проблема сами?

Перспективата да страдате без жизненонеобходимата електроточка през следващите години в очакване на ремонт съвсем не е привлекателна, нали? Но без нужния опит ви е трудно веднага да разберете как от един контакт да направите два и откъде да започнете?

Ще ви подскажем как можете да решите този проблем сами, без да прибягвате до извикване на електротехник — в статията са представени популярни начини за инсталиране на допълнителен контакт от вече съществуващ. Разгледани са необходимите за монтажа инструменти и съответните консумативи, които могат да ви послужат в процеса на електроинсталационните работи.

Вариантите за монтаж на допълнителен контакт са придружени с илюстративни снимки и съдържателни видео препоръки.

Да прокарате ли контакт от контакт?

Вариантът с инсталиране на допълнителен контакт ще помогне да се избегнат раздорите между членовете на семейството, на които им трябват електроточки за включване на различни домакински уреди.

Особено остро този проблем стои в кухнята с покупката на нова техника – блендер, мини-комбайн, йогуртница, хлебопекарна, мултикукър и други уреди.

Оказва се, че съществуващите контакти вече не се справят със задълженията си – техният брой физически не е достатъчен, за да задоволи потребностите на всички обитатели. На нашия сайт има цяла статия, посветена на избора и разполагането на кухненски контакти.

Затова целесъобразно ще бъде решението за прокаране на допълнителен контакт от вече съществуващ.

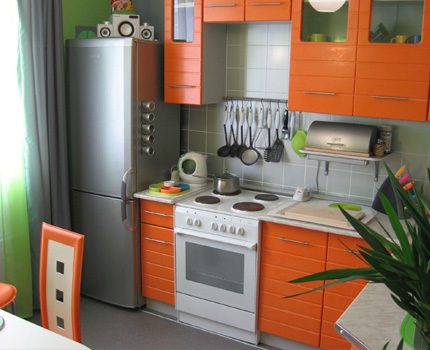

Технически оборудваната кухня се нуждае от достатъчен брой точки за свързване към електрическата мрежа. Това трябва да се помни още на етапа на изготвяне на дизайн-проекта на интериора на бъдещото помещение.

Но тук може да се сблъскате с реален проблем – не винаги е възможно да се изпълни такава задача. Съществуват редица ограничения, при които категорично не може да се извършва такава модернизация на съществуващата електрическа мрежа:

• ако е нужен контакт за електрическа печка;
• когато сте решили да свържете бойлер заедно с пералнята;
• ако общата мощност на уредите е над 2,2 кВт.

В домове или апартаменти, където собствениците са закупили нова електрическа печка вместо стара газова, ще е необходима нова контактна кутия за нейното включване. В такава ситуация не трябва да се свързва допълнителен контакт от обикновения източник за включване на този мощен уред.

Тук ще е необходим монтаж на отделен клон от разпределителната кутия, а още по-добре – от таблото. Също така трябва да се инсталира устройство за защитно изключване за мощната техника. За да научите за правилата за свързване на контакт за електрическа печка, препоръчваме да прочетете този материал.

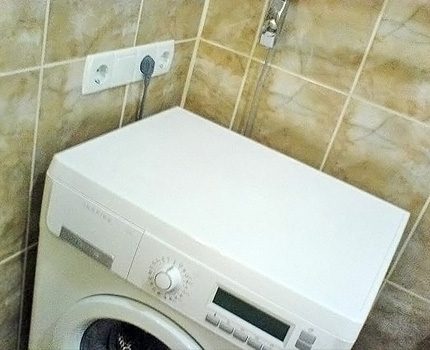

Още един неуспешен пример, когато в банята е предвиден контакт само за пералня. Но с времето са закупили бойлер. А за това как правилно да разположите и свържете контактите в банята, прочетете по-нататък.

В един двоен контакт тези уреди не трябва да се включват едновременно – инсталацията може да изгори. Ще бъде проблематично да се контролира винаги последователността на включване на бойлера и пералнята.

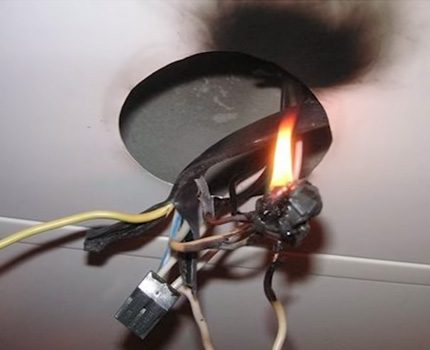

Резултатът от пренапрежение на мрежата може да бъде плачевен – добре, когато проблемът е открит навреме или е сработил автоматът и пожарът е избегнат.

Също така, преди започване на работата по инсталиране на още един контакт, трябва да изчислите предполагаемата мощност на уредите, които ще бъдат включени едновременно в новия блок контакти.

Често планират да модернизират точката за свързване към електрическата мрежа, която се захранва от проводник с напречно сечение 1,5-2,5 мм². Следователно общата мощност на уредите може да бъде малко над 2 кВт.

Не трябва в такива съседни контакти, захранвани от една жила, да се включват едновременно съдомиялна машина, фурна и нагревател, или бойлер и пералня.

Варианти за направа на два контакта от един

Ако решите сами да инсталирате допълнителна електрическа точка, трябва да проучите как правилно да свържете нов контакт от вече съществуващ контакт, да се запознаете с препоръките и съветите на опитни майстори.

Ако не сте уверени в собствените си сили, по-добре е да поканите електротехник с богат практически опит.

При самостоятелно инсталиране на допълнителен контакт трябва да решите какъв ще бъде той:

• нова точка, отдалечена от съществуващата на няколко метра;
• сдвоен модел вместо единичен;
• цял блок от 3-6 точки.

В зависимост от индивидуалните ви нужди трябва да изберете най-подходящия вариант. Ако просто не ви достига още една електрическа точка за включване на всички необходими уреди, тогава е по-удобно и по-лесно да поставите сдвоен модел.

Такова решение може да реализира дори начинаещ, който няма опит и специални познания по електромонтажни работи. Но ако за първи път се сблъсквате с включването на контакти, препоръчваме първо да проучите следния материал, в който е даден поетапен инструктаж за включване на електроточки.

За електрическа печка се изисква отделен силов кабел, способен да издържи голямо натоварване

Когато в стаята преместиха дивана и смениха мястото на телевизора или на порасналите деца купиха компютър – тук с двоен контакт няма да се оправите. Ще трябва да поставите допълнително един-два нови.

А ако потребностите от електропотребление са по-високи, но и дебелината на сечението на проводника позволява – най-добре е да поставите блок с 4-6 гнезда. Такова решение ще може хармонично да се впише в интериора, без да претрупва стените с излишни детайли.

Правила за прокаране на контакт от контакт

След като се запознаете с необходимия тип контакт, който предстои да свържете към вече съществуващ, предстои да закупите необходимите материали и да вземете инструментите, които ще ви послужат по време на извършване на работите. Също така предстои да решите въпроса с маскирането на проводника.

Правило №1 – правилно скриваме проводника

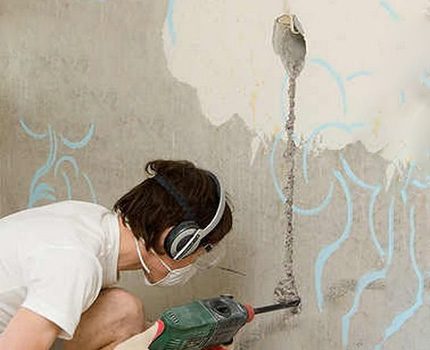

Захранващият проводник, който ще свързва съществуващата електроточка с инсталираната, трябва да се скрие някъде. Това е въпрос не само на дизайн, но и на безопасност на експлоатацията на помещението.

Добре е, когато въпросът с още един контакт се решава на етапа на грубите ремонтни работи. По това време най-лесно е да се скрие проводникът в канал.

Дължината на проводника и вариантът за неговото маскиране ще се различават в различните случаи. Така, ако в помещението има скрита инсталация, то предстои да се скрие в стената, като за целта се направи канал.

Този начин е крайно скъп – нали декорацията на стените може сериозно да пострада. Затова в сложни ситуации, когато в стаята има красив ремонт, избират нещо не толкова разрушително – за да не пострадат стените и тапетите по тях.

Като вариант, можете да разположите контакта на 15-30 см от пода и да скриете проводниците в специален широк цокъл, който лесно се поставя със собствени ръце.

Когато контактът се намира над плот, тук е удобно да използвате двоен модел или да поставите наблизо втори. Желателно е той да има същия дизайн и цвят. Проводниците при такъв монтаж ще се скрият чудесно зад капаците.

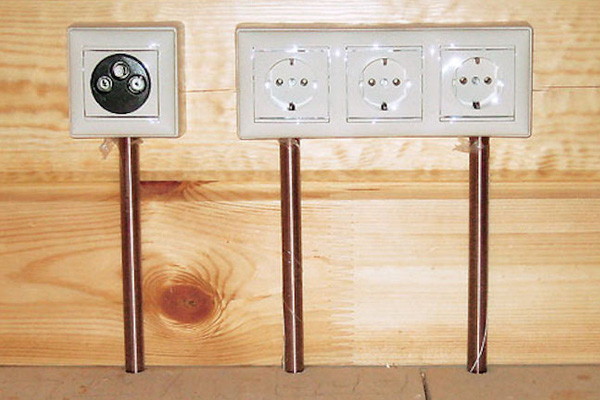

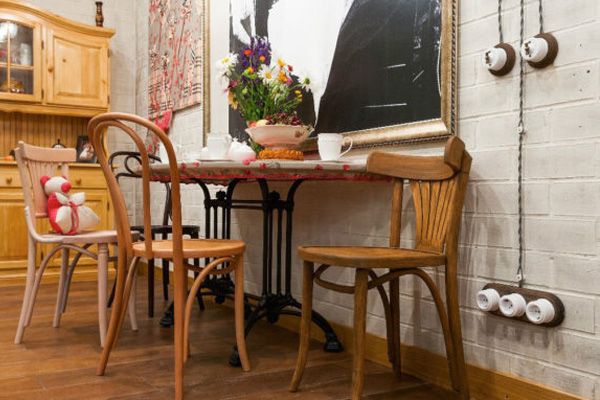

Още един вариант – отворена инсталация. Това е актуално, ако помещението е оформено в ретро стил – красиво ажурно преплитане на проводници, отиващи към контактите и ключовете, хармонично се съчетава с другите предмети на интериора.

Не е нужно да криете нищо, а ако се наложи да замените участък – достъпът не е затруднен по никакъв начин.

Правило №2 – тънкости при инсталиране на двоен модел

Бърз и лесен начин да превърнете един контакт в два – свалете декоративния капак, отвийте стария работен механизъм, като го извадите от подконтактната кутия. Вместо това трябва да поставите нов контакт с 2 работни гнезда.

Тя се различава от единичната по 2 места за поставяне, които са способни да издържат общ ток до 16 A.

Такава модел се инсталира в една подконтактна кутия. От единичната нейният работен механизъм се различава по наличието на 2 клемови връзки, разведени в различни посоки.

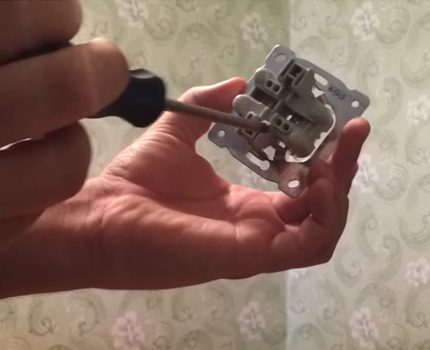

Механизмът на двоен контакт визуално се различава от единичния модел. Важно е всички проводници да бъдат свързани правилно.

За инсталиране ще са необходими:

• изключете електричеството в целия дом/апартамент;
• уверете се, че домът наистина е без ток;
• свалете единичния контакт, като освободите проводниците от неговия работен механизъм;
• отрежете износените краища на оголените проводници;
• свалете изолацията от краищата около 1 см;
• поставете кафявия фазов проводник в десния контакт на механизма;
• поставете синия нулев проводник в левия контакт;
• поставете жълто-зеления заземителен проводник в централния заземителен контакт;
• затегнете всички контакти на работния механизъм на контакта с отвертка;
• сгънете проводниците на хармоника в подконтактната кутия и поставете отгоре работния механизъм;
• фиксирайте всичко с самонарезни винтове;
• поставете декоративния капак на контакта и затегнете крепежния винт в центъра.

След завършване на работата по превръщането на един контакт в 2 трябва да проверите неговата работоспособност. Ако всичко работи, можете да включите електричеството в апартамента/дома. По-подробно за свързването на двоен контакт в една подконтактна кутия можете да прочетете в този материал.

Правило №3 – нюанси при монтаж на нов контакт наблизо

Вариантът с инсталиране на нова ел.точка на определено разстояние от съществуващата ще изисква повече време и усилия. Тук, както и в предишния вариант, трябва да обезточите дома/апартамента и едва тогава да започнете работите.

За да се уверите, че кафявият проводник е фаза, можете да използвате специална индикаторна отвертка. При допир с фазата нейната лампичка светва

След това трябва да се отбележи мястото на бъдещото разположение. Сега трябва да се разглоби старият контакт, като се извади механизмът му. Предстои по свързващ начин да се свърже към него захранващият провод за новия контакт.

Закрепването на проводниците се осъществява също както при двойния контакт. Една разлика – във всеки контакт се вкарват по 2 еднакви проводника, а закрепванията се затягат с отвертка. За да се получи верижно свързване.

Заземителният проводник предстои да се раздвои – да се присъединят 2 жълто-зелени парчета, на мястото на свързване да се постави гилза, да се запресува с прес-клещи, отгоре да се постави термосвиваема тръба за изолация.

Едно отклонение ще се вкара в механизма на стария контакт, а второто – на новия. Захранващата жила от 3 проводника се удължава до необходимата дължина.

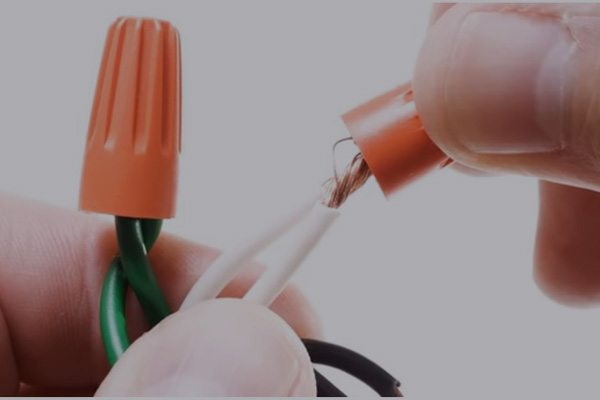

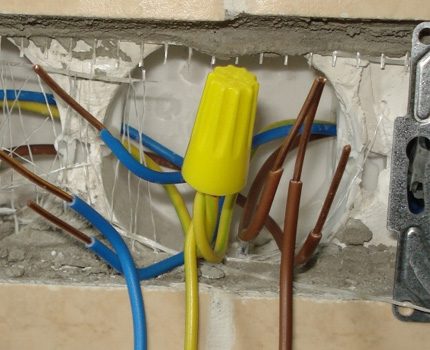

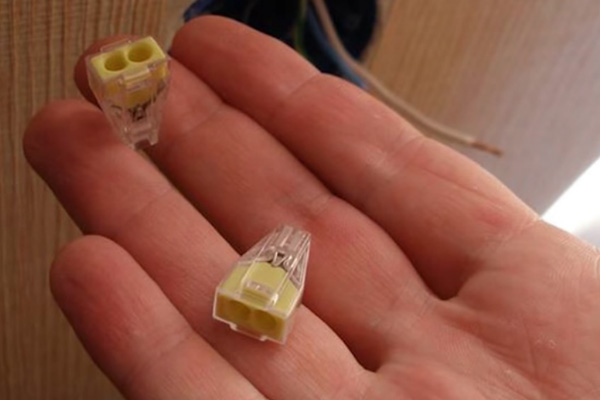

За съединение на два отрязъка от проводник може да се използва специална капачка – такова съединение е надеждно, но за отстраняването му ще трябва да се отхапе част от проводника.

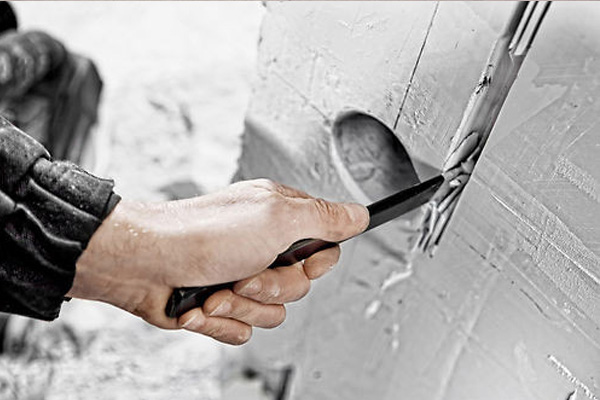

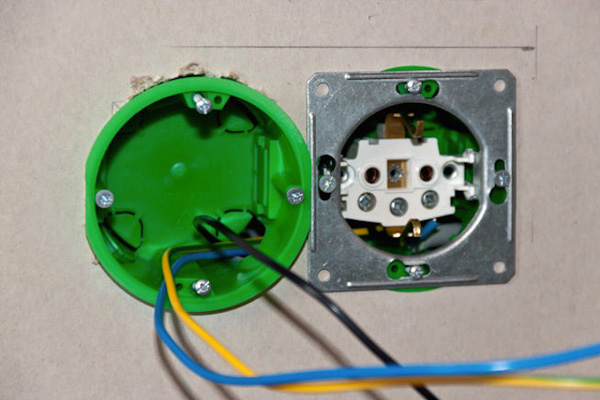

В стената се прави отвор за монтиране на подконтактната кутия – стената ще трябва да се пробие. След това захранващият проводник се вдява вътре, а чашата се фиксира с алабастрова смес. Остава да се свърже работният механизъм на контакта – действията са същите като при двойния контакт.

След поставянето на декоративния капак остава да се скрие или маскира проводникът, като се използва най-подходящият за това вариант.

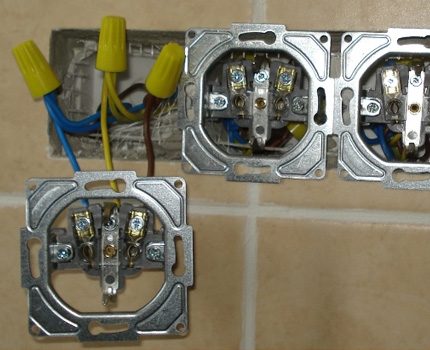

Правило №4 – особености при свързване на блока

Когато дебелината на главната жила е достатъчна, а потенциалните уреди, които ще се захранват от бъдещите контакти, имат умерена мощност, може вместо един стар контакт да се изгради блок от контакти в модулна рамка. Това може да бъдат 2 последователни, 3, 4, 5 или 6 броя.

За да се придаде на такъв блок естетичен вид, се купува декоративна модулна рамка. Освен това, цветът и материалът могат да се изберат според личните предпочитания.

За свързване на този вариант контакти предстои първо да се изключи захранването на помещението. А по-добре и на целия апартамент/къща.

При инсталиране на блок от контакти вместо един трябва ясно да се спазва разстоянието между тях, така че впоследствие декоративната рамка да скрие всичко излишно.

След това предстои да се извършат действия, аналогични на инсталирането на втория контакт. Единствената разлика – разстоянието между подконтактната кутия на старата и новата електроточка ще бъде минимално.

Точните му параметри зависят от размера на самата чаша и ширината на декоративния капак-накладка.

След като последователно се свържат всички проводници към всеки от новите контакти на бъдещия блок, и се присъедини заземяването към работните механизми, предстои да се завършат монтажните работи, аналогично на инсталирането на втория контакт, намиращ се на разстояние от стария.

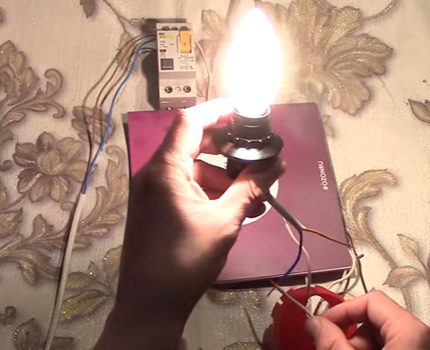

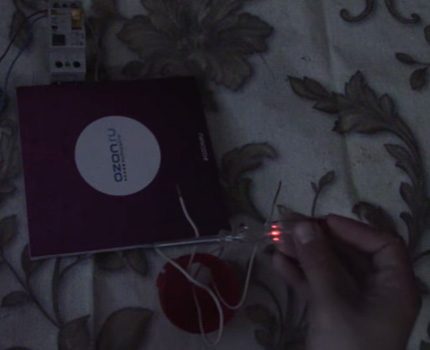

След инсталацията е важно да се провери работоспособността на новия контакт – крушката трябва да светне.

Сега можете да включите захранването – всички работи са завършени. При този вариант на поставяне на още един контакт не е необходимо да криете проводниците, тъй като те всички ще се поберат в подконтактните кутии. Препоръчваме ви да прочетете по-подробно за свързването на блок контакти в този материал.

Грешки при прокаране на контакт

И въпреки че поставянето на допълнителен контакт е проста задача, начинаещите често допускат грешки. Такова досадно недоразумение като неправилен монтаж на нова електрическа точка може да доведе до големи неприятности.

Затова е важно да се обърне специално внимание на най-често срещаните грешки и да се опитате да ги избегнете.

Първо, трябва да използвате проводник за свързване на новия контакт със същата дебелина като на съществуващия. В противен случай не може да става въпрос за правилна работа.

Второ, желателно е да използвате проводници от един материал – ако контактът е захранен с меден проводник, то вторият от него трябва да се постави също с използване на меден проводник със същия диаметър.

Трета грешка, допускана при самостоятелно свързване – нарушаване на последователността на присъединяване на проводниците. За да не стане това, трябва ясно да разберете предназначението на всеки и правилно да определите мястото на закрепването му.

За удобство е желателно преди покупката на нов контакт да разгледате стария, като го разглобите. Това се прави строго след изключване на захранването от електрическата мрежа.

Следва да се обърне внимание на наличието на заземяващ проводник – ако го няма, което често се среща в хрушчовките и други стари сгради, то и проводникът за новия контакт е по-добре да се вземе без земя. За това как да действате в случай на свързване на контакт със заземяване, е написано тук.

Четвърта грешка – неправилно или недостатъчно здраво свързване на проводниците с работния механизъм на контакта. Тук, без опит, е доста трудно да се намери баланс.

Затова, за да минимизирате обема на предстоящите работи, е желателно да проведете репетиция по свързване на проводниците на резервен отрез от проводници. За проверка на качеството на закрепване можете да използвате крушка.

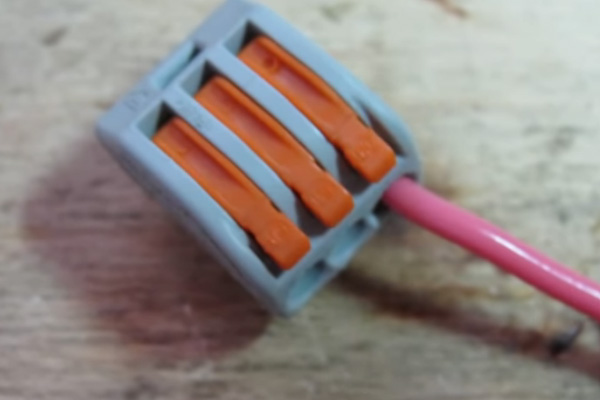

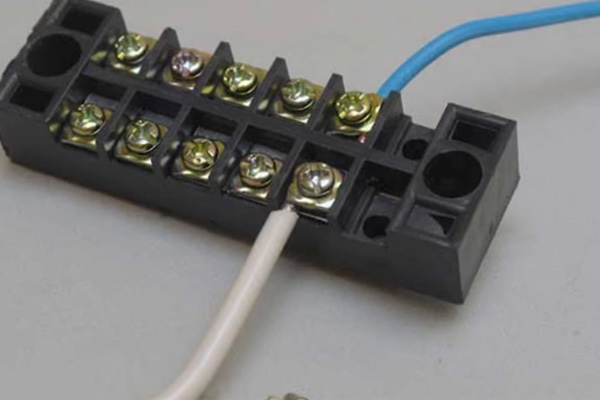

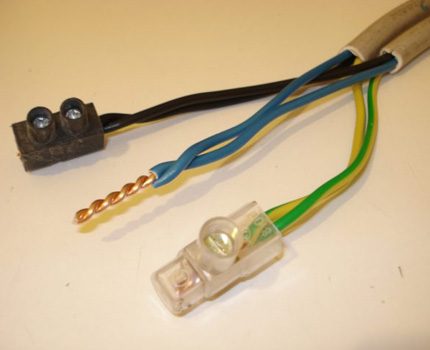

Може да се избере най-удобният вариант за свързване на проводниците помежду им – трябва да се купят оригинални клеми или други изделия, като се внимава за фалшификати.

Пета грешка – когато проводникът е пуснат по диагонал. Това е недопустимо, а и стандартите за извършване на електроинсталации го забраняват – проводникът трябва да се полага вертикално. Макар че домашните майстори са способни и на повече.

Не трябва да се постъпва така – ако след няколко години се прави козметичен ремонт, откриването на точното място на преминаване на проводника ще бъде изключително проблематично и може случайно да се повреди.

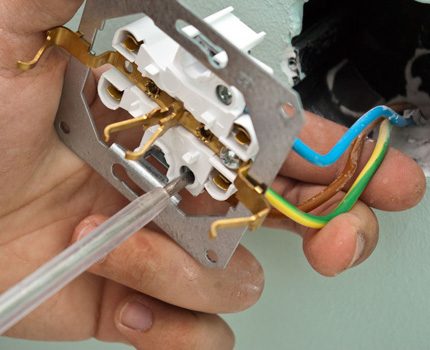

Закрепването на проводниците в контакта на работния механизъм също трябва да се извърши качествено. За това ще е полезна отвертката.

Шеста грешка, или по-точно неприятност – това е неудачно подбран дизайн на декоративния капак на контакта. Този момент няма да се отрази на работоспособността на механизма – само ще бие на очи, като се отклонява от общата концепция на дизайна на стаята.

За да се избегне такъв дисонанс, трябва предварително да се подбере най-подходящият модел, способен да се впише хармонично в наличната стилова композиция.

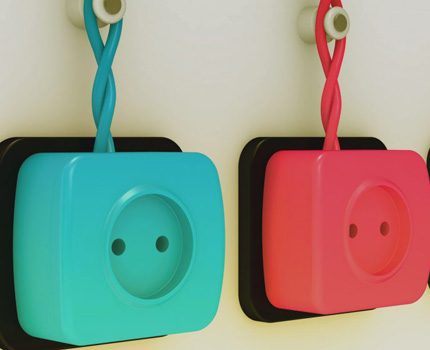

Да се избере подходящ по цвят и форма модел контакт сега не е трудно – производителите надпреварно предлагат най-изящните варианти. Важно е изделието да не се окаже фалшификат.

Познавайки основните проблемни места на предстоящите работи по инсталиране на допълнителен контакт, по-лесно ще се избегнат често срещаните грешки. Разбира се, тези нюанси не се отнасят до работата на професионалните електротехници – майсторите от първия път ще направят всичко правилно.

Изводи и полезно видео по темата

За да се получи от един контакт два, може да се използва максимално прост начин – да се постави двоен модел вместо единичен. Този вариант е демонстриран стъпка по стъпка във видеото:

Във видеоклипа са изложени накратко основните принципи на последователното свързване на контактите:

Преди началото на работите по прокарването на контакта трябва ясно да се определи кой проводник за какво отговаря. Как да се направи това правилно, без практически опит, ще подскаже видео-наръчникът:

Видео обзор на популярни съединители, използвани за свързване на проводниците помежду им:

След като се разгледа въпросът за целесъобразността на прокарването на нов контакт от вече съществуващ и се вземе решение за монтажа му, предстои внимателно да се подходи към всички етапи на изпълнение на работите.

Впоследствие предстои стриктно да се спазват правилата за експлоатация на новата електроточка, за да се изключи претоварване на линията – не може в такива контакти едновременно да се включват 2 доста мощни уреда.
