Как да преместите контакт: инструкция за преместване на контакт на друго място

Комфортното използване на електроуреди до голяма степен зависи от това колко удобно е разположен електрическият контакт. Често се случва при промяна на интериора и при поява на нова техника предишната схема на разположение на точките за свързване вече да не устройва.

Проблемът може да се реши със собствени сили. Нека разгледаме по-подробно как да преместите контакт на друго място и какво да вземете предвид при свързването му. В помощ на домашния майстор, материалът съдържа тематични снимки и видеоклипове.

Техника на безопасност при преместване на контакт

Работите по преместване на контакти не представляват особена трудност нито в организационен, нито в технически план.

Но когато се работи с елементи на електрическата инсталация е важно да се осигури максимално ниво на безопасност.

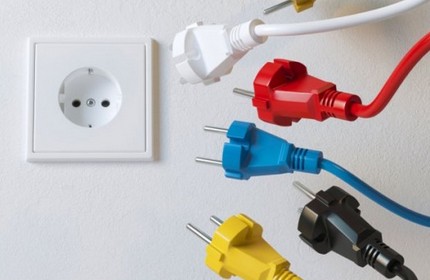

При избор на нов модел контакт, който подлежи на преместване, се ориентират към това за какви цели е предназначено изделието, както и какъв тип щепсел ще бъде използван.

При самостоятелно свързване е важно да се спазват четири основни правила:

1. Свързването на апартаментен електрически контакт се допуска да се извършва с прилагане на силов кабел ВВГнг с напречно сечение не по-малко от 1,5 мм².

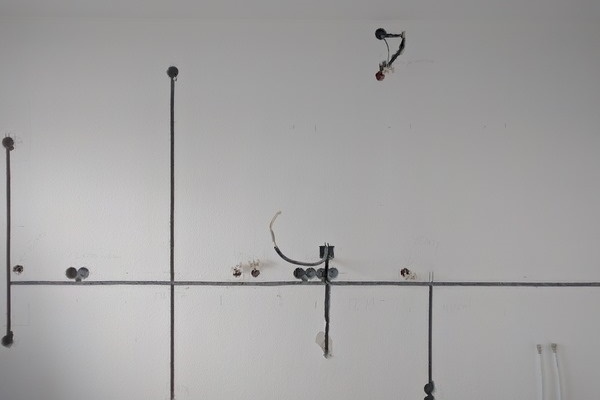

2. Съгласно НБП и ГОСТ, полагането на кабела се разрешава да се извършва само във вертикална и хоризонтална посока. Хоризонтално положените маршрути се разполагат, като се спазва разстояние 200 мм от нивото на тавана и 100 мм от гредите и корнизите, а вертикалните – на разстояние 100 мм от вратите и прозорците, както и от стайните ъгли.

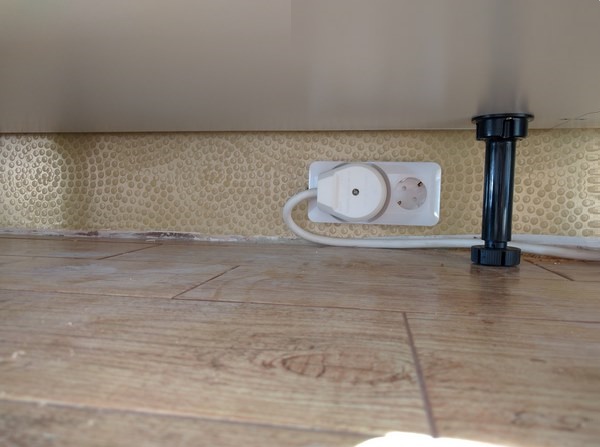

3. Устройствата се разполагат на височина от нивото на пода в границите на 50-80 см. Не се допуска да се поставят по-близо от половин метър до радиатори, стоманени тръбопроводи и газови печки.
4. Всички съединения и отклонения на електрокабела трябва да се изпълняват чрез конструирани за тези цели кутии, или пък в корпуси на електромонтажни устройства, към които спадат и контактите.

Преди преместване на контакта на друго място трябва да се определи къде е разположена разпределителната кутия, от която се захранва „старата точка“. От значение е и от какъв метал са направени жилата на старата електрическа инсталация.

Спазването на това условие ще позволи да се обезопаси както по време на монтажа на „точката“, така и в бъдеще при необходимост да се забие същият пирон, за да не се попадне случайно на окабеляването.

За опростяване на монтажа преди началото на работата опитните майстори препоръчват да се състави предварителна схема. Това ще позволи да се определи максимално рационалният вариант за разполагане на точката на свързване. Въз основа на схемата лесно ще се определи участъкът, в рамките на който не е положено скрито окабеляване.

Познавайки схемата на разположение и основните експлоатационни параметри на вътрешноапартаментното електрическо окабеляване, монтажните работи ще могат да се извършат с минимални финансови и трудови разходи.

Начини за преместване на точката за свързване

Различават се два прости начина, позволяващи да се осъществи преместване на контакти без разрушаване на стенната облицовка:

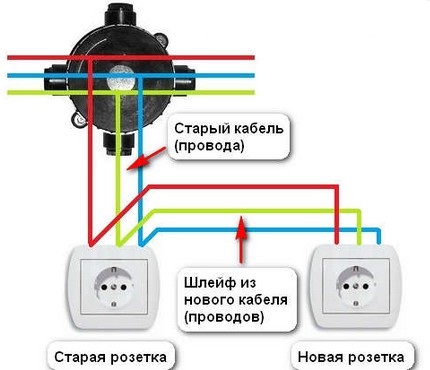

• Чрез създаване на шлейф – предполага създаване на преходник от старата „точка“ към новото място на свързване.
• Чрез удължаване на проводника – предполага удължаване на електрическата линия в кухината на новия канал.

Ако обаче новото избрано място е значително по-далеч от предишното, може да се направи пълна подмяна на цялата линия, като се прокара отделен проводник от разположената на незначително разстояние разпределителна кутия. Но за разлика от двата гореописани начина, прокарването на нова линия изисква провеждане на мащабни ремонтни работи.

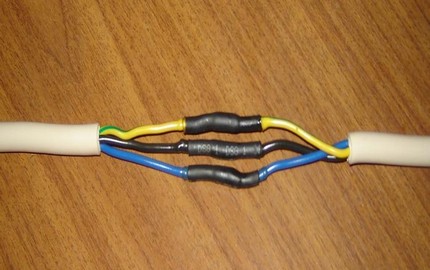

Важен момент: удължаването на проводника трябва да стане с електрически кабел, чиито жила имат еднакво сечение и са изработени от един и същ материал.

Когато избирате шлейфов метод за свързване на нов контакт, имайте предвид, че такава връзка е много ненадеждна за инсталиране на три или повече силови точки. При повреда на един участък или гнездо, цялата последователна верига от устройства ще бъде неработоспособна. И според правилата на ПУЕ, не е разрешено да се използва за захранване на мощни електроуреди: микровълнови печки, електрически печки, хладилници, перални машини и т.н.

Друг негативен аспект е, че при свързване на два контакта с общ шлейф, токовото натоварване последователно преминава от едно устройство към друго. И поради това, когато включите няколко уреда едновременно в свързаните чрез преходници контакти, напрежението за тяхната работа може да не стигне.

Варианти за удължаване на проводника

При удължаване на нов проводник, свързването на краищата му може да се извърши, като се приложи един от няколко допустими метода. Изборът на метод на монтаж зависи от материала, от който са изработени жилата, тяхното сечение и броя на проводниците.

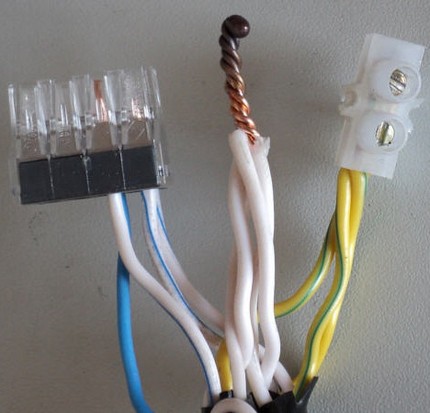

Вариант #1 – с помощта на клеми

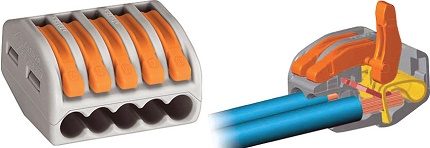

Двата най-прости за изпълнение метода на свързване предполагат използването на пружинни клеми и клемни колодки. Пружинните клеми са оборудвани с лостов механизъм.

За да извършите закрепване на краищата на жилата с ваги, трябва да почистите изолацията от всяко от тях, а след това да вкарате оголените „опашки“ в съответния отвор

Пружинните клеми могат да се използват както за медни, така и за алуминиеви проводници. В продажба се срещат еднократни колодки, които не подлежат на възстановяване, и многократни пружинни ваги, с помощта на които може многократно безпрепятствено да се разединява контактът.

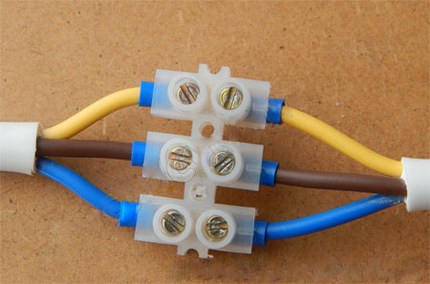

Клемните колодки трябва да се подбират с входен отвор, чийто диаметър съответства на даденото сечение на жилата.

За комутация на проводници с помощта на клемна колодка, от всяка страна на конструкцията се вкарва по един свободен край на проводящата жила и се затягат с винтове

Клемните колодки не трябва да се използват за свързване на алуминиев кабел. Алуминият е крехък метал, който при затягане на винтове може да се повреди.

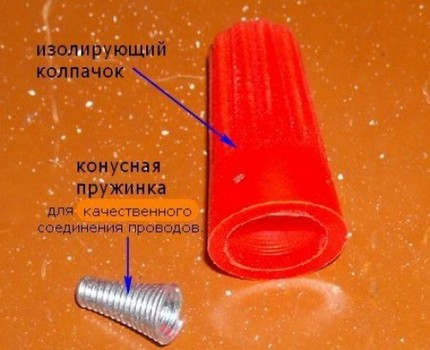

Вариант #2 – фиксация с пластмасови капачета

Този метод предполага поставяне на краищата на жилата на съединителни изолиращи зажими (СИЗ). Пластмасовите капачки са изработени от незапалим материал, което позволява да се изключи вероятността от самозапалване на окабеляването на мястото на усукване на жилата.

Използването на капачки с различни нюанси е удобно за създаване на цветова маркировка при комутация на жилата „фаза“, „нула“ и „заземяване“.

Свързващите изолационни клеми са направени под формата на пластмасови капачки, оборудвани отвътре със специална пружина, която задържа краищата на проводниците.

Вариант #3 – чрез усукване и спояване

Най-качественият от всички начини за свързване на жилата е заваряването. Но за неговото осъществяване трябва да се умее да се работи с поялник.

За това зачистват краищата на кабела, които подлежат на свързване, усукват ги един с друг и ги потапят в разтопен припой. Усуканите краища се потапят в спояваща вана, а след охлаждането им се увиват с изолационна лента.

Някои „майстори“, за да ускорят процеса на охлаждане на спойката, я потапят в студена вода. Не трябва да се прави това, защото при възникващата температурна разлика на повърхността на метала се появяват микроцепнатини, които влошават качеството на свързването.

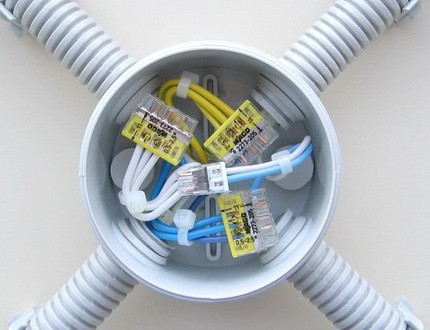

Комутацията на електрическите проводници в разпределителната кутия най-често се извършва чрез спояване и монтиране на монтажни клемни колодки.

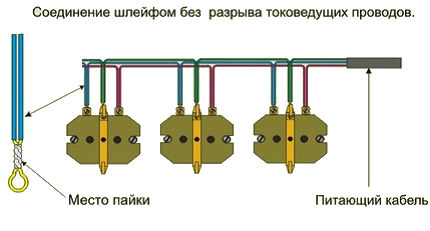

Технология за създаване на шлейф

Шлейфовият начин е най-безопасният от всички варианти. Той предполага не просто преместване на стария контакт нагоре или надолу, а създаване на нова „точка“ в непосредствена близост до старата.

Основното предимство на шлейфовия начин е възможността да се свърже нов контакт, като се разположи на необходимия за работа участък от стената, като същевременно се запази старият.

Единственият недостатък на такова свързване е, че кабелът от подконтактната кутия до подконтактната кутия се полага хоризонтално. Знаейки, че традиционно разклонението към същите ключове и контакти се полага по вертикален маршрут, поради своята забравчивост може неволно да се повреди проводникът.

Освен това, ако на мястото на комутация се повреди едно от жилата, то ще спрат да работят всички следващи го елементи. И затова, колкото по-малко точки на свързване включва системата, толкова по-надеждна ще бъде тя.

Избор на необходимите материали

При използване на този начин разходите за материали се свеждат до минимум.

Освен закупуването на самия нов контакт, за извършване на работата е необходимо да се подготвят:

• проводник с подходящо сечение;
• пластмасова подконтактна кутия;
• перфоратор с корона D70 мм;
• индикаторна отвертка;
• плоски клещи;
• чук;
• плоска отвертка;
• инструмент за отстраняване на оплетката.

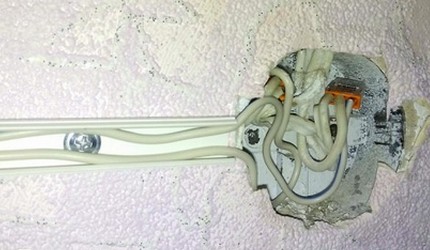

Самият проводник изобщо не е задължително да се полага в шлиц, а може да се прокара по открит начин, като за това се използва кабелен канал.

За да се осъществи пренасяне на точката на свързване на ново място и да се избегне процедурата по шлицоване на стени, се препоръчва използването на надставен модел на кабелен канал.

Изборът на модел подрозетник зависи от материала на основата, в която ще бъде вграден. За бетонни и тухлени стени се избират обикновени пластмасови «чаши», а за гипскартонени основи – модели, оборудвани с разпорни лапи.

Изработване на ниша и монтаж на подконтактник

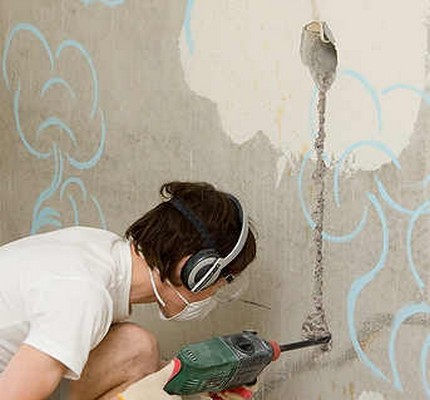

Преди да преместите скритата розетка на друго място, трябва да подготвите място за инсталиране на подрозетника и да направите жлеб за прокарване на участък от електромрежата. След като маркирате мястото на бъдещата точка на свързване, с помощта на коронка пробивате отвор.

При липса на такъв може да използвате перфоратор, оборудван с ударна бормашина, или ъглошлайф. В този случай първо по контура на маркировката пробивате отвори, а след това с помощта на длето отчуквате отделни фрагменти от стенния материал.

Дълбочината на нишата се прави така, че пластмасовият корпус на «чашата» да бъде напълно потопен в нея, като при това да остава запас от 3-4 мм.

В подготвената ниша се потапя «чашата». През задната ѝ стена се вкарва идващият от разпределителната кутия електрически кабел.

В бетонна стена подрозетникът се фиксира с помощта на гипсов разтвор. След втвърдяване на сместа изделието се почиства от остатъците на гипса, а вътрешните му стени се избърсват с парчета плат. За закрепване на подрозетника в гипскартонена или дървена основа «чашата» се потапя в направената ниша и се фиксира с помощта на странични разпорни лапи.

Свързване на новата точка

След като отмерите кабела с необходимата дължина за захранване на новата точка, единият му край се подвежда към клемите на старата розетка, а вторият – към контактната част на новата «точка». Нулевият, фазовият и заземяващият проводници се свързват паралелно директно в контактите на розетката.

За предотвратяване на късо съединение между проводниците всяка жила е изолирана в пластмасова обвивка. При свързване на кабела тя трябва да бъде свалена. Улесняване на задачата ще помогне използването на кросовъчен нож, който лесно снема изолацията без да уврежда жилата.

Работата по почистването на обвивката трябва да се изпълнява максимално внимателно, тъй като ако жилата се окаже повредена или дефектна, тя непременно ще се «прояви» още в най-скоро време.

Нулевите и фазовите проводникови жила се разрешава да се присъединяват директно към контактите на розетката, а защитният РЕ-проводник само чрез отклонение с помощта на клемник.

Имайки работа с РЕ-проводник, имайте предвид, че съгласно ПУЕ е важно да се запази неговата непрекъснатост. Защото в случай на прекъсване на заземителния проводник на една от розетките, незаземени ще останат всички останали устройства.

След свързване на нулевия, фазовия и заземяващия проводник, остава само да се фиксира работната част на изделието в монтажната кутия и да се монтира декоративният капак.

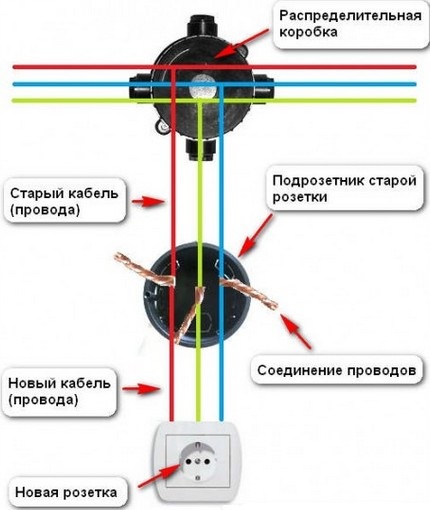

Преместване на контакт чрез удължаване на проводника

В стремежа да се опростят работите по преместването на контакта, често се прилага метод, при който жицата се удължава до необходимата дължина, а «чашката» на стария контакт се използва като спомагателна разклонителна кутия.

При преместване на «точката» чрез удължаване на проводника, монтажната «чашка» на стария контакт изпълнява функцията на разклонителна кутия за свързване на жиците.

В къщи от стара конструкция е използвано алуминиево окабеляване. Но съвременните изисквания налагат полагане на кабел с напречно сечение от 1,5 мм² с медни жили, включващи заземяване.

Удължаването на електрическата линия в нов жлеб не може да се осъществи без частично разрушаване на стената. Но дори и при това условие, този вариант за преместване на контакта е по-предпочитан, отколкото шлейфовия метод.

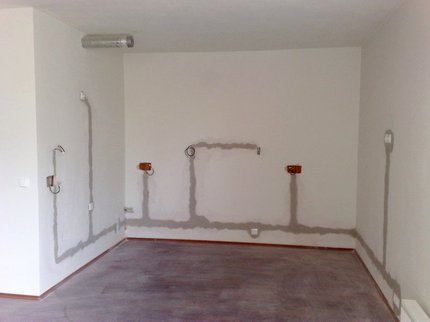

Пълната смяна на окабеляването е доста скъпа процедура, чието провеждане е по-добре да се планира при основен ремонт

Последователност на действията при удължаване на жицата:

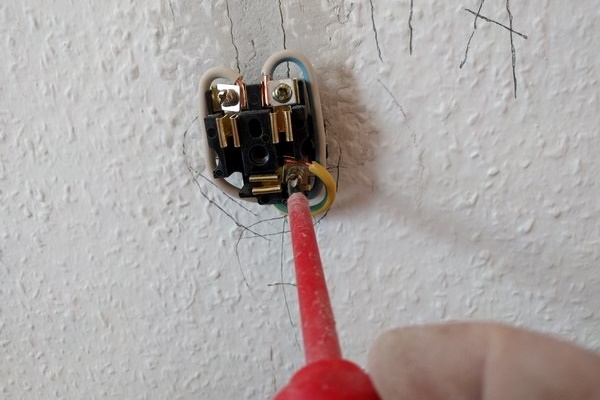

1. Изключват от мрежата контактната група, като изключват автоматичния прекъсвач на апартаментното табло.
2. Посредством индикаторна отвертка проверяват отсъствието на ток в клемите.
3. От стария контакт свалят декоративния капак, от жлеба изтеглят корпуса.
4. С помощта на обикновен молив набелязват линията на полагане на жлеба.
5. По набелязаната линия с перфоратор или ъглошлайф прокарват жлеб.
6. Посредством коронка издълбават отвор за монтиране на монтажна кутия.
7. Чрез свързване на жиците удължават линията.
8. На мястото на стария монтажен блок поставят разклонителна кутия, в чиято кухина поставят местата на съединените жили.
9. В прокарания отвор поставят монтажна кутия.
10. Свободните краища на удължената жица свързват към клемите на контактния блок.
11. Подключеният контактен блок се поставя в «чашката».
12. На монтирания контакт поставят декоративния панел.

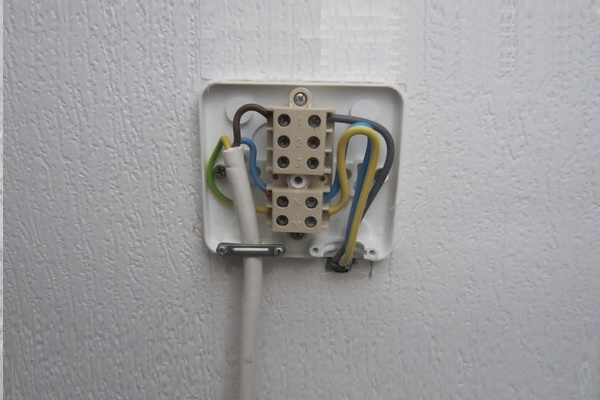

При използване на старата монтажна кутия като разклонителна кутия за удължаване на жиците, трябва да се избягва контакт на съединението с материала на шпакловката.

Някои майстори за тази цел изрязват по размер на «чашката» накладка от гипсокартон. Първо я закрепват към предната страна на монтажната кутия с помощта на течни пирони, а след това отгоре нанасят течен слой шпакловъчен разтвор.

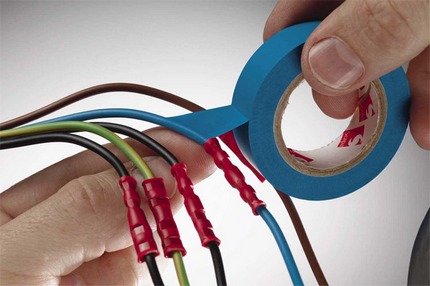

Комутацията на жиците, извършена чрез усукване на краищата, трябва да се изолира с помощта на термосвиваема тръба или чрез обвиване на 2-3 слоя изолационна лента

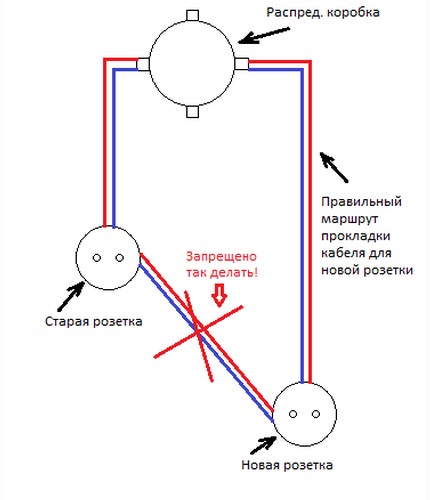

Основната грешка, която допускат начинаещите майстори, е когато „удълженият“ проводник се поставя обратно в стария жлеб, а след това се замазва с гипсов разтвор или алабастър. Но като затварят достъпа до съединенията, те не отчитат, че в случай на повреда и излизане от строя на участък от мрежата, бързото поправяне на ситуацията вече няма да е възможно.

Ако пък възникне ситуация, при която точката на свързване трябва да се премести по-близо до разпределителната кутия, работата дори се улеснява. Все пак проводникът ще трябва само да се скъси. За целта под монтажа на блока се пробива отвор в стената. С помощта на нож се скъсява предварително положената линия. Монтажът на изделието се извършва съгласно гореописаните препоръки.

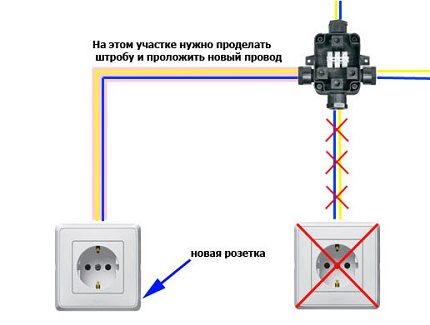

Извеждане на ново отклонение

Този начин предполага изразходване на повече време и усилия, но позволява да се получи най-безопасното преместване на електрически контакт.

Начинът, който предполага извеждане на нова линия, често се прилага в панелни сгради, където проводниците буквално са зазидани в бетонна стена, поради което извличането им не е възможно. В тази ситуация те просто се обезтокочват и се оставят на място, а за захранване на новия контакт се прокарва отделен жлеб.

С помощта на ново отклонение ще можете да преместите точката на свързване не само на срещуположната стена, но дори и в съседната стая.

Штробване на стената и монтаж на „стакан“

За извеждане на нова линия първо се изключва електричеството в стаята, където ще се извършват работите. На стената с помощта на линийка и молив се набелязва маршрутът, по който ще се прокарва новият жлеб.

По набелязания маршрут с помощта на перфоратор или ъглошлайф (българка) се изрязва жлеб в стената. Дълбочината на канала се прави такава, че положеният в кухината му проводник след завършване на монтажа да не стърчи над повърхността.

За инсталиране на новата точка на свързване на набелязаното място с помощта на перфоратор, оборудван с коронка, се издълбава „гнездо“ с дълбочина 50 мм. Стените на нишата се почистват старателно от строителни отломки и прах.

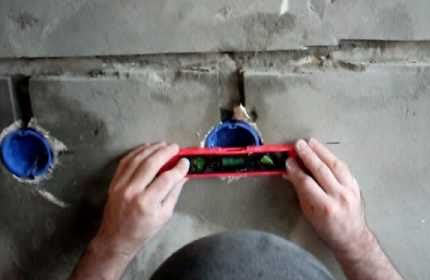

За закрепване на пластмасовото „стъкло“ вътрешните стени на направената ниша се покриват със слой гипсов разтвор, със същия състав се обработват и външните ръбове на подрозетника.

Инсталираното „стъкло“ не трябва да стърчи над повърхността. Ако дълбочината на нишата е недостатъчна, може внимателно да се отреже задната стена на подрозетника.

Полагане на кабела и свързване на клемите

В създаденото вдлъбнатина се полага кабел, като се фиксира на всеки 5-7 см с пластмасови скоби или алабастър.

След като се отвори разпределителната кутия, от която се захранваше «старата точка», се намира мястото на свързване на изходящия кабел с проводника, който отива към бившия контакт, и проводниците се разделят. След това се демонтира старата линия заедно с контакта. Ако старият канал е могъл да се отвори, след изваждането на проводника той се замазва с гипсов или алабастров разтвор.

За захранване на новата линия краят на изходящия кабел се свързва с новия проводник посредством пружинни клеми или изолиращи скоби

Свързаният блок се задълбочава в монтажната кутия и се фиксира с болтове. При монтажа на контакта е важно да не се допуска ни най-малък луфт. В противен случай с времето той ще изпада от «гнездото» заедно с щепсела.

Тъй като вътре в кутията е трудно да се осигури плътно прилягане на жилата, свързването на проводниците е желателно да се извършва не чрез усукване, а чрез монтиране на клемни колодки, пружинни клеми или пластмасови капачки.

При полагането на нов проводник трябва да се следи и от двата му края да остане малък запас. Той ще е необходим за създаване на качествена електрическа връзка.

Свободните оголени краища на жилата се свързват към контактния блок на новата «точка» чрез винтови или пружинни клеми. При свързване през клеми се ръководят от правилото, че фазовият проводник се поставя на левия зажим, нулевият – на десния. Заземителната жила се свързва към клемата, оборудвана с «мустачки», която се намира на корпуса на устройството.

Свързаният работен възел се поставя в подконтактник и се фиксира с помощта на разпъващи лапи и затягащи винтове. Отгоре се монтира декоративният панел.

Изводи и полезно видео по темата

Във видеоклипа ще стане дума за това как да пренесете контакт без прах:

Какво да се вземе предвид при пренасянето на точката на свързване:

В това да пренесете контакт на ново място няма нищо сложно. Основното е да се придържате към изброените в статията препоръки на опитни електротехници и да спазвате техниката на безопасност.

Ако при запознаване с информацията са възникнали въпроси или има препоръки, които ще помогнат на начинаещия майстор да се справи с пренасянето на контакта, моля, напишете ги в разположения по-долу блок.
