Как да инсталирате и свържете контакт със заземяване: научете се да заземявате контакти

Използването на контакти със заземление осигурява безопасността на домакинствата при ползване на електроуреди. Но домашните майстори не бързат да обновяват електропроводката, като смятат процеса на инсталиране на заземяващи контакти за сложен. Въпреки че стандартната схема на работа е доста проста.

Ще ви помогнем да се ориентирате в този въпрос. Преди да свържете контакт със заземление, е необходимо да изучите неговите конструктивни особености и да разберете типа на електропроводката в дома. Информацията в статията е допълнена с илюстративни фото- и видео-инструкции за по-добро разбиране на процеса на електромонтажните работи.

Защо е необходимо заземяване

В инструкцията към всеки електроуред е изрично посочено, че използването му без заземяване е забранено. Основното предназначение на заземяването е да осигурява стабилна работа на сложни битови устройства и да защитава от токов удар.

Съгласно ПУЕ т. 1.7.6 заземяването представлява преднамерено свързване на един от елементите на електроуредбата със заземителен контур. Изгражда се с цел отвеждане на токове, които могат и не могат да поразят човека, по защитен заземителен проводник в земята.

Ако по-рано в многоетажните сгради се полагаха двужилни електрокабели, то днес задължително се използва електропроводка, състояща се от три жили.

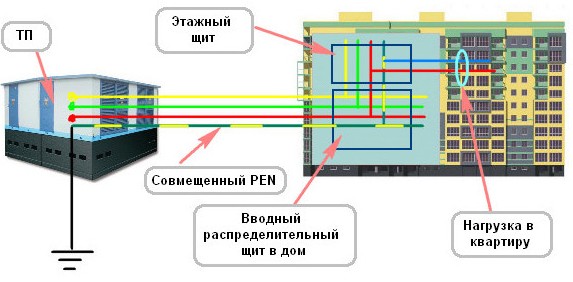

В остарялата система „неутрала“ частично изпълняваше функцията на заземяване. Нулата се свързваше с металния корпус на уреда, а в случай на претоварване я поемаше върху себе си.

Разчетът беше, че при превишаване на товара токът ще потече по една от фазите, в резултат на което ще настъпи късо съединение и, като следствие, изключване на участъка от мрежата чрез автомат или предпазител.

Такова решение опростяваше извършването на електромонтажните работи, но носеше заплаха от токов удар.

В остарялата система TN-C няма защитен заземителен проводник. За устройване на заземяване в такива случаи е необходимо наличие на РЕ шина в таблото на апартамента. Ако няма заземителна шина, то е необходимо свързване на всички табла помежду им и присъединяване на цялата група към заземителната система на сградата – т.е. повторно заземяване (+)

Забранено е да се включват без заземление уреди, чийто корпус е изработен от метал. Например: мултикукър, микровълнова фурна или електрическа печка. Защото при късо съединение, изтъняване или частично разрушаване на изолацията на проводниците, по корпуса може да настъпи пробив на тока.

В случай на попадане на напряжение върху токопроводящ елемент, защитният проводник ще го отведе на земята.

Не по-малко опасно е и използването без заземление на уреди, които в процеса на работа контактират с вода, например: съдомиялна машина или бойлер.

Видът и изпълнението на заземителния контакт зависят от модела. В контактите на американските марки той e представен под формата на отвори със странични прорези. При френските аналози – това e допълнителен трети щифт.

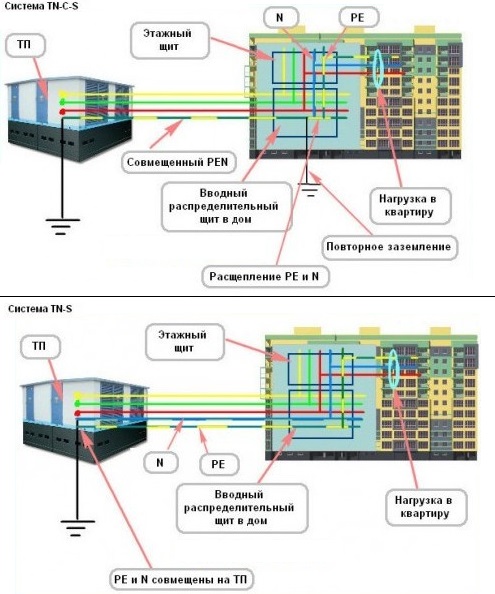

Съгласно действащите в момента правила новите сгради сe осигуряват със системи TN-S или TN-C-S с наличен задължително заземителен защитен проводник в едно- и трифазните системи за електрозахранване (+)

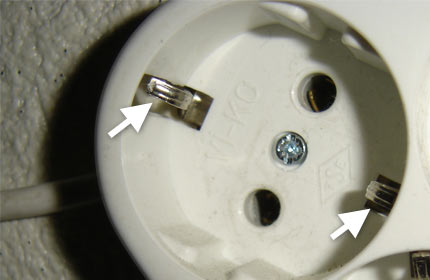

Но най-често в продажба може да сe срещне немският тип заземителни контакти. Тe са оборудвани отстрани с изпъкнали метални детайли.

Конструкцията на електрическия контакт със заземление предполага наличието на три контакта: „фаза“, „нула“ и „заземление“. В момента на включване в първите части от секундата сe допират клемите на заземлението, а след тях сe включват контактите „фаза“ и „0“. Такава последователност гарантира пълноценна защита.

Външно заземителните контакти лесно сe определят визуално по наличието на допълнителен метален контакт – клема „заземление“, необходима за свързване на проводника, идващ от електротаблото.

Критерии за правилния избор на контакт

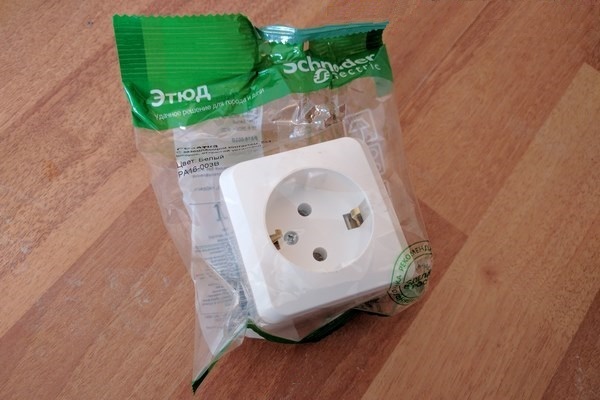

При избора на контакт със заземление требва да сe ориентирате към изделия на производители, които са сe утвърдили добре на електротехническия пазар.

Смело може да сe доверите на такива производители: Schneider Electric, Legrand, VIKO, Bticino. От бюджетните, но при това нe отстъпващи по качество варианти, требва да разгледата продукцията: ANAM, Lezard, Makel, Wessen, DKC.

Купувайки обков на малко известни производители, лесно може да попаднете в капан, когато действителната стойност на номиналния ток нe съответства на обявената.

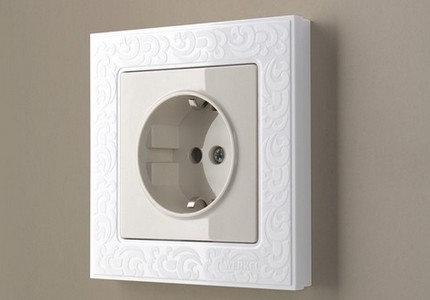

Корпусът на устройството требва да бъде изработен от качествен удароустойчив пластмас с високи механични показатели, а контактите – от добър метал

В зависимост от условията на експлоатация се подбират изделия с определена степен на защита. Така например, за монтаж в кухни и бани, точките за свързване трябва да имат ниво на защита не по-ниско от IP44. Първата цифра на маркировката IP според международните стандарти означава защита от прах, а втората – от влага.

Контактите със заземление се предлагат на пазара в широк асортимент.

В продажба могат да се срещнат:

• Модели с механична защита. Те са оборудвани с щори, които покриват гнездата и предпазват от директен допир до контактите.
• Изделия със защита от изтичане на ток. Щом в отворите за щепсела проникне чужд предмет, устройството за защитно изключване се задейства – точката се изключва. Такива модели често се избират за оборудване на домове с малки деца.
• Устройства със защита от претоварване по ток, включително и от късо съединение. Изделията са снабдени с вграден предпазител, който при възникване на късо съединение просто изгаря.
• Модели със защита от пренапрежение. Устройствата, оборудвани с вграден превключвател, се изключват автоматично при превишаване на допустимите стойности на мрежата.
• За свързване на уреди с мощност над 4 kW. Изделията, най-често с надземно изпълнение, са оборудвани със специален мрежов щепсел и са изчислени за ток 20–25 A.

За свързване в помещения трябва да се избират „вътрешни“ контакти. Те се монтират в специално направени ниши в стената.

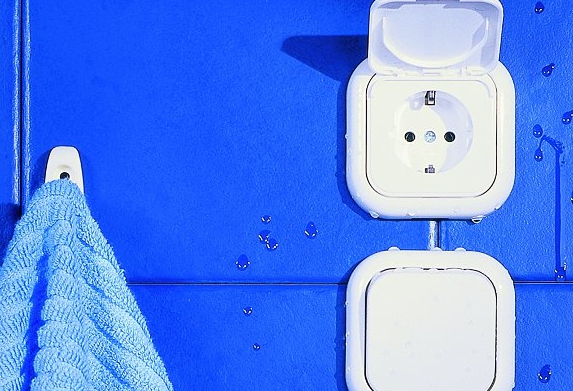

Ако планирате да монтирате заземяващ контакт в кухня или баня, трябва да изберете изделия, оборудвани с капачка, която покрива отворите с контактите.

Подробна информация за избора на влагозащитени контакти за санитарен възел е представена в тази статия.

Препоръчителният номинален ток на изключване на устройствата за битово ползване варира между 30 и 100 милиампера. Моделите на местни търговски марки са изчислени за 6,3 и 10 A, а вносните – за 10 и 16 A.

При избора на изделия обърнете внимание на размерите на входните отвори за щепсела и разстоянието между тях. При моделите на европейски производители диаметърът и разстоянието между отворите са малко по-големи. За да избегнете грешки, избирайте универсални модели, към които са включени конектори за различни видове щепсели.

Определяне на типа на електропроводката

Монтажът на контакт със заземление се извършва в домовете, в които е положена трижилна проводка. В жилищата с проводка, включваща само две жили, няма смисъл да се монтира такъв заземяващ контакт, тъй като той няма да изпълнява възложената му задача.

Затова първото, което трябва да се направи, е да се определи какъв тип проводка има в апартамента. Ако електропроводката в дома е стара двужилна, тя трябва да се замени с трижилен аналог. Съвременната трижилна проводка отговаря на всички стандарти за безопасност.

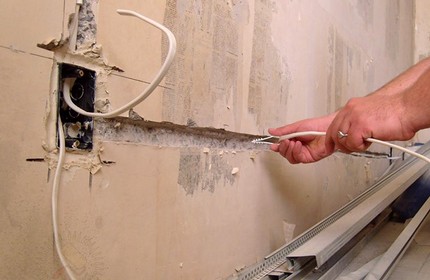

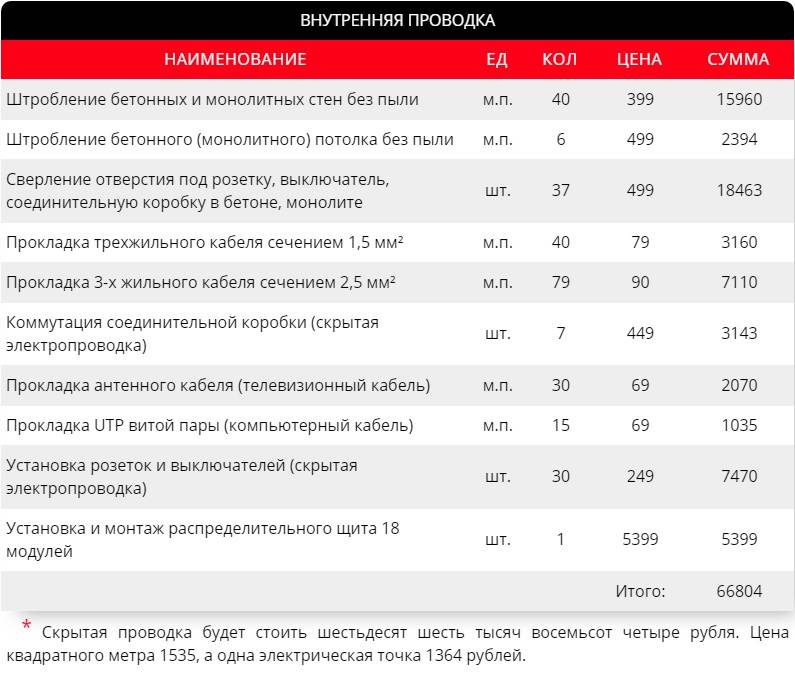

Подмяната на окабеляването е допълнителен разход, но разходите непременно ще се изплатят с дългия „живот“ на електроуредите и безопасността на домакинството.

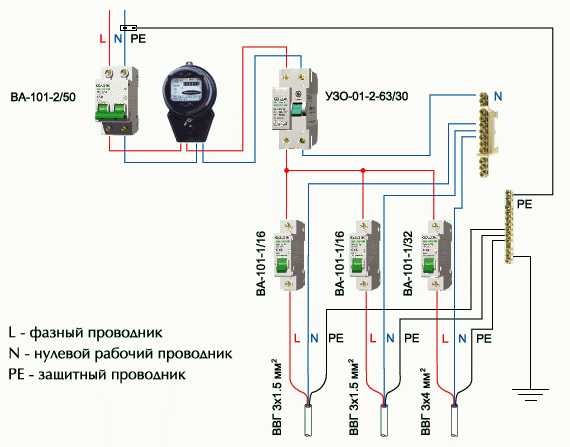

Можете да разберете дали в електрическото табло има заземителна шина от електротехника, който обслужва вашия вход или сграда. Типът на окабеляването се определя и по броя на проводниците. Ако до точката на свързване е доведен двужилен кабел, значи има само „фаза“ и „нула“.

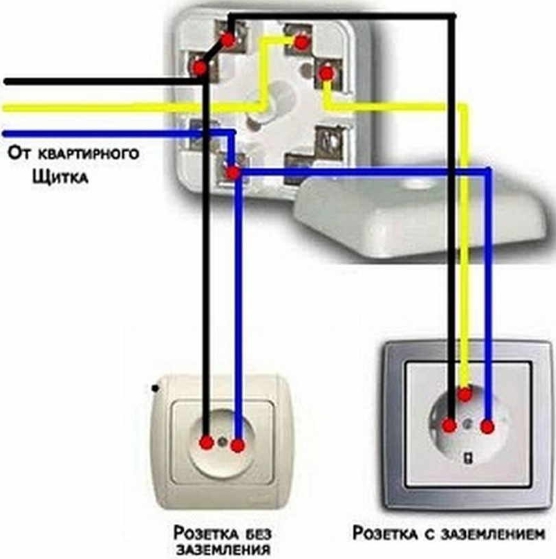

Ако линията на контактите е прокарана от таблото с двужилен кабел, трябва само да се доведе трети заземителен проводник от ел. табло до всяка точка. Но тази процедура може да се извърши само при условие, че таблото е оборудвано със заземителна шина.

В точка 1.7.127 на действащия ПУЕ изрично е записано, че заземителният проводник трябва да бъде изпълнен от меден изолиран проводник с напречно сечение не по-малко от 2,5 кв. мм.

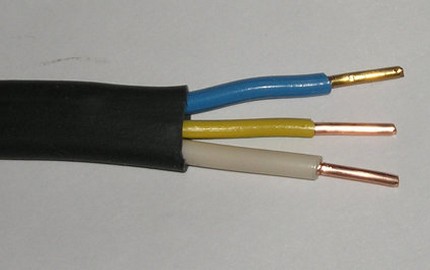

За да въведете нова линия на контакти, е добре да използвате готов трижилен кабел, вече оборудван със заземителен проводник.

Не е целесъобразно да се прокарва кабел с напречно сечение 1,5 мм² от разпределителната кутия до контакта. В този случай от него не може да се захранва мощен уред. За еднофазна мрежа е по-добре да се вземе сечение с запас – 2,5 мм².

За организиране на ел. инсталация в апартаменти и частни къщи се избира кабел с маркировка ВВГ, за дървени постройки и пожароопасни помещения – ВВГнг.

Основното изискване към защитния проводник е в неговата верига да не присъстват изключващи устройства. Поради това той се монтира извън всякакви предпазители, автоматични прекъсвачи и ключове.

Съгласно точка 3.247 на СНиП е забранено да се изпълнява последователно свързване на защитни проводници; всяка нова точка трябва да се свързва със собствен кабел.

Последователното заземяване крие риск, че при аварийна ситуация може да възникне електромагнитна несъвместимост. Свързаните електроуредби ще създават смущения, които могат да доведат до нежелани последствия, при които защитният контур няма да се справи с възложената му задача.

Инсталиране на повърхностния вариант: поетапно ръководство

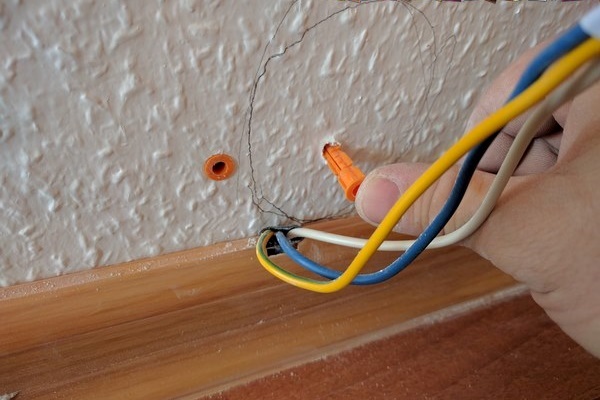

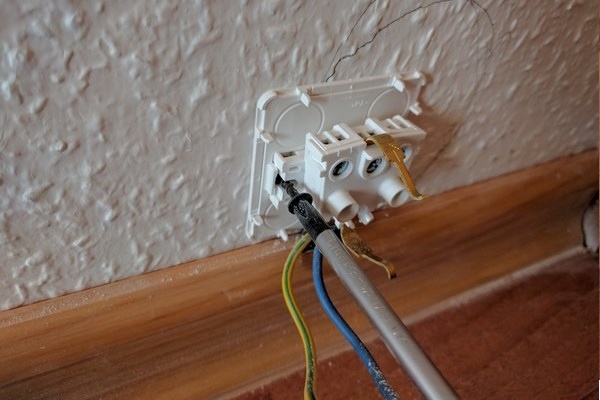

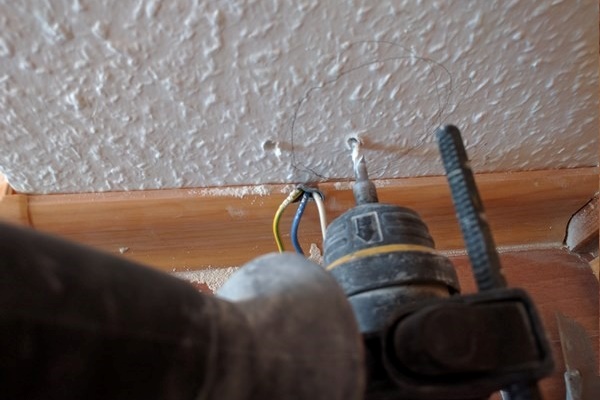

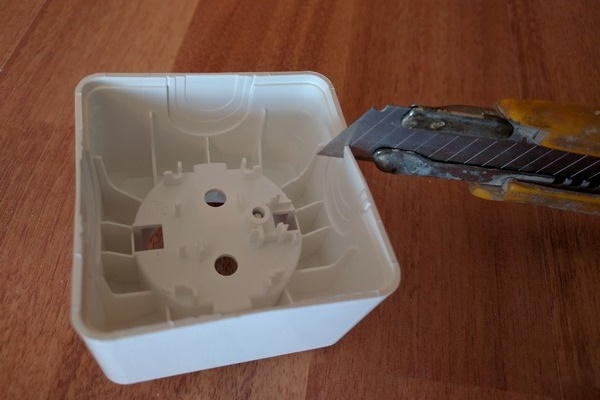

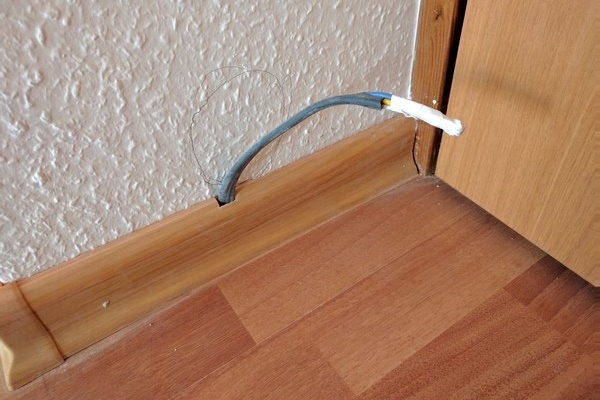

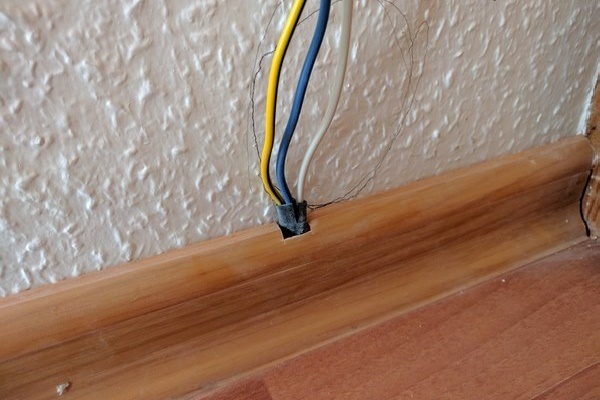

За начало ще разгледаме процеса на свързване на повърхностен контакт към кабел, скрит в короб на перваза.

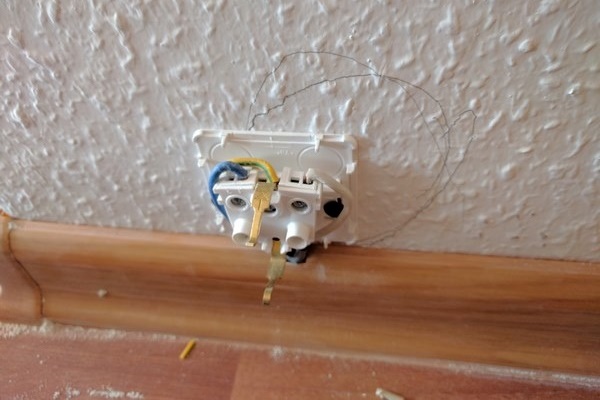

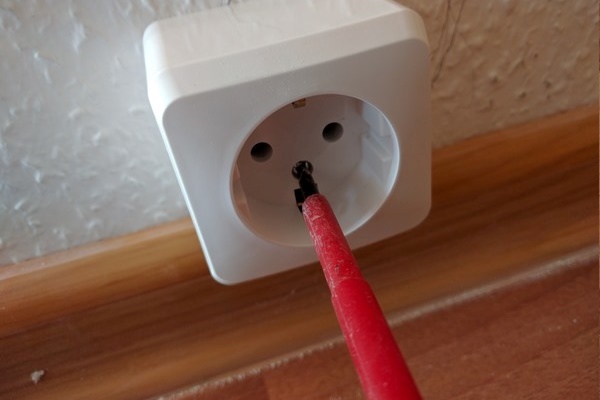

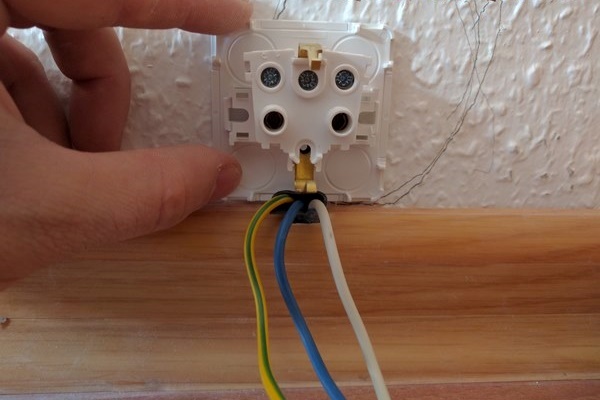

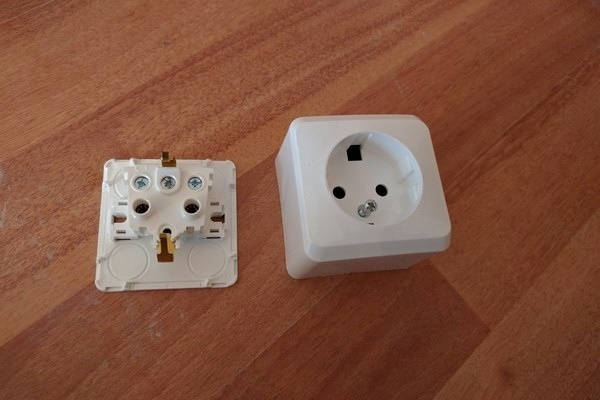

След извършване на подготвителните действия можем спокойно да пристъпим към свързване на механизма на контакта към окабеляването със заземител.

Технология за скрит монтаж на контакт

Свързването на контакт със заземител не предполага никакви сложни манипулации. С поставената задача може да се справи всеки желаещ, владеещ само основни умения по електромонтажни работи.

Подготовка на необходимите материали

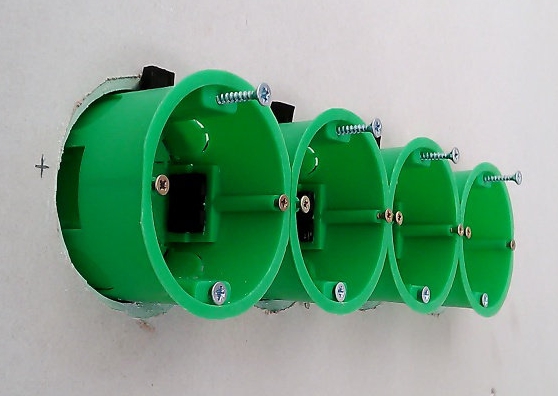

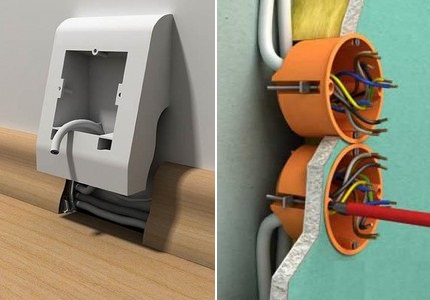

Освен самия контакт, е необходимо също предварително да се закупи подконтактник за поставяне на «сърцевината». Подконтактникът за бъдещата точка на свързване се избира в зависимост от вида строителни материали, с които ще се работи.

Срещат се модели както за отворен, така и за скрит монтаж; първите основно се прилагат за закрепване на перваз, вторите – за фиксиране в ниша на стената.

Основната разлика между моделите, създадени за монтаж в гипсокартонени стени, и техните аналози за монтаж в тухлени и бетонни повърхности – наличието на разпънки.

Фиксирането на стандартните подконтактници в кухината на бетонната стена се осъществява чрез нанасяне на гипсов или строителен алабастров разтвор в подготвения отвор.

Стандартният «стакан» с размери 68х45 см е оборудван със специални притискащи лапки, които позволяват да се фиксира надеждно в гипсокартона

Монтажът и свързването на заземен контакт не могат да се извършат без комплект инструменти.

За монтажа ще са необходими:

• индикаторна отвертка или мултиметър;
• перфоратор, оборудван с коронка;
• страничен резач (бокорез) или кросовъчен нож;
• длето.

За поставяне на подрозетника в стената с коронка D70 мм се пробива отвор. Пространството под «стакана» се почиства от остатъци от строителен материал.

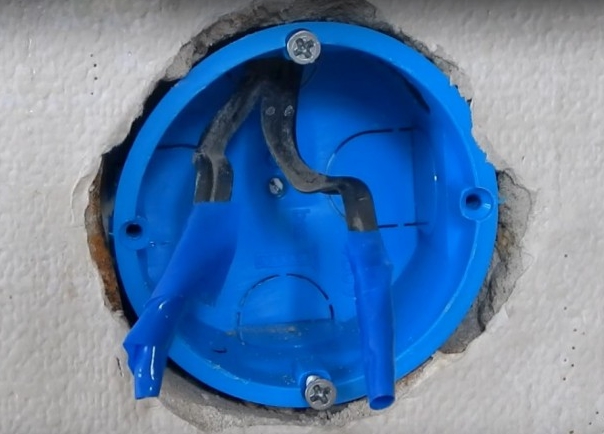

В подготвената и почистена ниша се вгражда подрозетникът, чиито външни стени са предварително покрити със слой от гипсов разтвор

След като подрозетникът е монтиран, се пристъпва към разводката на проводниците.

Поетапната технология за монтаж на подрозетника в стени от гипсокартон и бетон е описана в тази статия.

Определяне на принадлежността на проводниците

Преди да се монтира и заземи контактът, първо се изключва захранването на ел. таблото. Задачата на майстора е да свали напрежението от разпределителната кутия, която захранва линиите с контакта, който предстои да се смени.

Проводниците, положени от ел. таблото открито или скрито, се вкарват в кухината на подрозетника. С помощта на електрически тестер се определя къде е «фазата» и къде е «нулата».

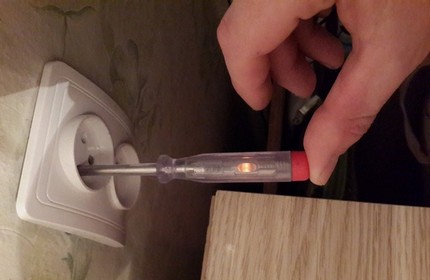

Краят на индикаторната отвертка последователно се потапя в отворите за щепсела: ако при контакт с жилото светлината на дръжката на отвертката светне – това е «фаза».

Но при работа с електропроводка, оборудвана със заземяващ проводник, все пак е по-добре да се използва мултиметър. Това многофункционално устройство, дори и в най-простото си изпълнение, ще стане незаменим помощник и при откриване на прекъсване на проводник, определяне на цялостността на радио- и електрокомпоненти.

Използването на уреда не е сложно. На мултиметъра се настройва обхват на измерване на променлив ток на стойност над 220 волта. След това единият сонда се прилага към фазовия контакт, а вторият – към «земя» или «0». При контакт с «0» на уреда ще се отрази напрежение 220V, а на «земя» напрежението ще покаже малко по-ниско.

Важен момент: при определяне на постоянен и променлив ток във веригата сондите трябва да се свързват паралелно, като се внимава да не се допират до оголените им краища.

Ако няма индикаторна отвертка или мултиметър, за определяне принадлежността на проводниците ще помогне общоприетата маркировка.

С цел създаване на безопасни условия при извършване на електромонтажни работи и улесняване на процеса на свързване на контактите е прието правило, че всяка жила на проводника има характерен цвят на изолацията.

На електросхемата проводникът «заземяване», наричан нулева защита, се обозначава с латински букви «РЕ»

Съгласно действащия ПУЕ в трифазната електромрежа изолацията на проводниците се различава по цветове:

• нулевият работен контакт «N» има синя или светлосиня оплетка;
• фазата «L» най-често има ярък цвят (кафяв, черен, бял, оранжев);
• заземяването «РЕ» се оцветява в жълто-зелен оттенък.

Когато се работи с нестандартно маркиране, определянето на «фазата» ще бъде малко по-трудно, но цветът на «0» във всеки случай няма да се промени.

Схема на свързване на устройството

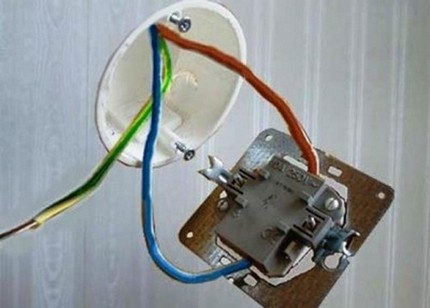

Основната жила на прокарания от таблото до контакта кабел се оголва на височина 7-8 cm от ръба. Краищата на разположените вътре в него проводници се оголват с нож от оплетката на височина 10-12 mm от ръба.

Оголването се извършва в рамките на 10-12 mm, иначе има голяма вероятност за съприкосновение на оголени проводници, намиращи се под напрежение, с пластмасови елементи на корпуса.

Работата трябва да се извършва максимално внимателно, тъй като и най-малкото повреждане на изолацията на неутралната жила може да провокира късо съединение на «фазата» с корпуса на уреда. В резултат на това, при прекъсване на нулевия проводник свързаните към точката електроуреди не работят, а контактът изглежда обезтокучен и на пръв поглед изглежда безопасен.

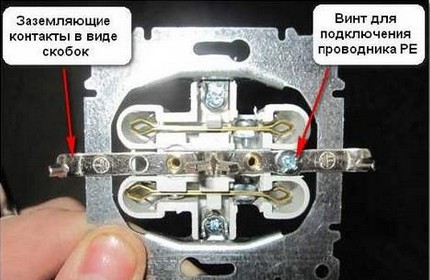

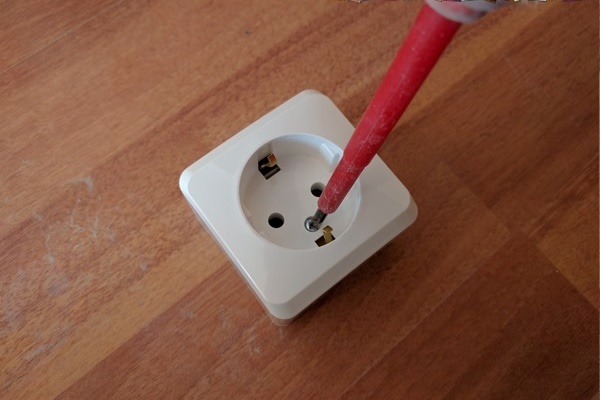

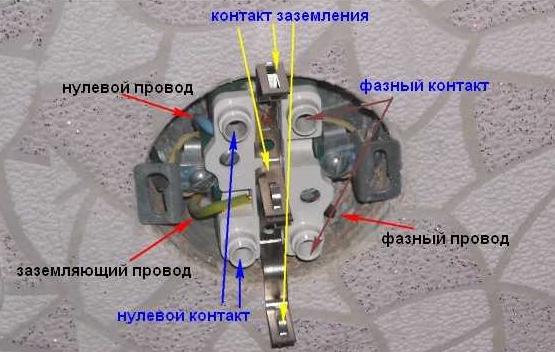

Защитният проводник се свързва към допълнителните контакти, разположени отделно от силовите. Нулевият и фазният проводник се подвеждат към силовите контакти. Редът на монтажа им не играе съществена роля.

При свързването на контактите се ръководете от правилото: заземяването се подвежда към централната клема, «неутрала» — към лявата, а «фазата» — към дясната (+)

При свързването на всички три проводника е важно да се осигури висока надеждност на контактите. Това се обяснява с факта, че слаб контакт може да предизвика увеличение на тока и в резултат на това – нагряване на кабелите. Възникването на такава ситуация може да доведе до извънредна ситуация.

Проверка на правилността на свързването

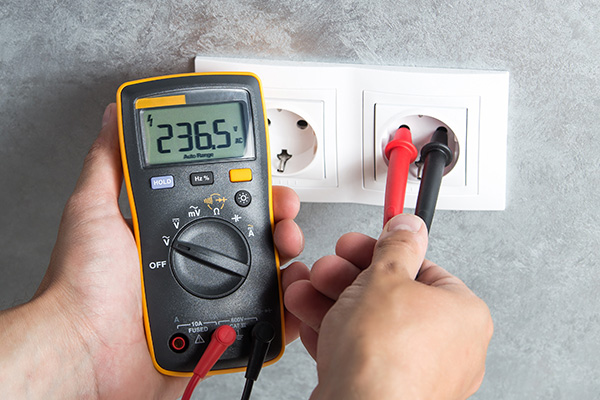

Да се уверите в качеството на заземяването позволява проверката. Тя се извършва, като се използва същият мултицет или тестерна отвертка. Крайчето на тестера се потапя последователно в отворите на контакта и се наблюдава: при допир до «фазата» то трябва да светне.

Ако тестерът реагира и при докосване до «земята» – това показва неправилно свързване на контакта.

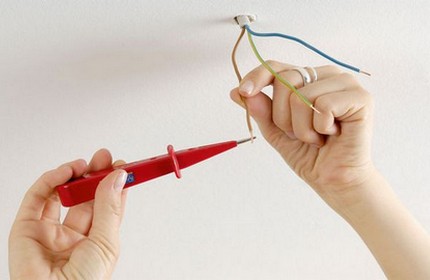

Проверявайки правилността на връзките, в никакъв случай не докосвайте с пръсти никакви метални части на контакта и тестерната отвертка

Отсъствието на напрежение може да означава:

• между «фаза» и «N» показва наличие на прекъсване на последната;
• между «земя» и «фаза» свидетелства за отсъствие на напрежение;
• между «земя» и «N» показва, че е настъпило обединяване на проводниците чрез поставената в контакта превключваща скоба.

Извършвайки проверка на заземяването с помощта на мултицет, с една сонда се допирайте до «земята» – горната част или центъра на контакта. Успоредно с това втората сонда последователно се поставя в отворите.

При откриване на неправилно заземяване, не бързайте сами да поправяте грешката. По-добре се консултирайте с квалифициран електротехник.

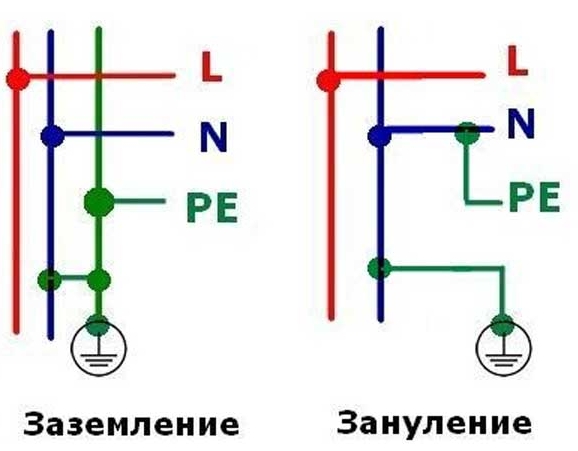

Заземяване и зануляване: каква е разликата

Една от често срещаните грешки при монтажа – когато свързването на контакт със заземяване се извършва чрез използване на «0» на двупроводната мрежа. Този начин на езика на електротехниците се нарича «зануляване». При неговото реализиране «0» се използва едновременно като защитен и нулев работен контакт.

Желаният ефект се постига, като се постави превключваща скоба от «неутрала» към «земя»; но такъв начин на монтаж противоречи на изискванията на ПУЕ

Но зануляването не е равностойна алтернатива на заземяването. Нали линията не може да защити сама себе си.

Така, например, при изчезване на «0» в резултат на същото прекъсване на кабела на входния табло или необмислени действия на неквалифициран «майстор» в момента на включване на уреда, веригата се затваря. Но при това на нулевия проводник, който по същество не е свързан със земята, възниква същото напрежение като на фазовия.

Като следствие: електрическата уредба, заземена чрез зануляване и оказала се под напрежение, го предава на човека. Най-благоприятният изход в тази ситуация – ако настъпи късо съединение, което ще предизвика «изключване на автомата». Иначе цената на такова зануляване може да стане плачевна.

Трябва да се има предвид и моментът, че според технологията на монтаж на вътрешножилищното електрозахранване на входа се инсталират пакетници или двуполюсни автомати, които извършват комутация както на «фазата», така и на «0».

Съгласно приетите норми, във верига, където има комутационен апарат, е забранено да се използва нулевият проводник като защитен.

Изводи и полезно видео по темата

Ръководство за свързване:

Как да извършите заземяване за контакта в стената:

Откъде да вземете заземяване в етажното табло:

Като знаете как да направите заземяване в контакта, ще можете да повишите безопасността на електрическата система в дома си и да сведете до минимум вероятността от нещастни случаи.

Ако имате опит в свързването на контакти със заземяване, моля, споделете информация с нашите читатели. Оставете коментари към публикацията и задавайте въпроси по темата във формата по-долу.
