Как да проверим заземяването в контакт: начини за проверка с помощта на уреди

Електрическите контакти са познати аксесоари за потенциалния потребител. Използват се навсякъде: в дома, на работа, на обществени места и т.н. Според техническите нормативи контактите трябва да имат заземление – това ще предпази домакинствата от токов удар при повреда на електроуредите.

Обаче, съгласете се, едва ли някой от потребителите може с увереност да каже, че всички контакти в дома или апартамента са заземени. За да се установи разположението на проводниците в електроинсталацията, е необходимо да се извършат серия от тестове.

Ще ви разкажем как да проверите заземлението в контакта по различни начини – по външни признаци и с използване на специални инструменти.

Типична конструкция на контакта

Използването на техника за проверка на наличието на заземление в контакта може да се наложи по всяко време. Особено за хората, които ще трябва да работят с конкретни електрически контакти многократно.

Тази част от електрическата мрежа (битова или промишлена) има най-проста конструкция.

Електрическият контакт не блести с конструктивни сложности. Опростена керамична или пластмасова основа плюс метална рамка с капак. И въпреки това, електрическите контакти се усъвършенстват

Електрическият контакт се състои от плато с кръгла или правоъгълна форма. Платото е направено от материали, които не провеждат електричество.

Обикновено за изработка на платото на контактите се използват:

• керамика;
• порцелан;
• пластмаса;

Задната част на платото има равна повърхност, а на предната част има фигурни посадочни площадки за електрически контактори. Материалът на контакторите обикновено е мед. Контакторите се закрепват на платото твърдо – с помощта на нитове, плюс се вграждат в тялото на платото.

За свързване с електрическата инсталация на контакторите има монтажни винтове. Цялата тази конструкция се затваря с капак, който има два проходни отвора за електрически щепсел.

Видове електрически контакти

Промишлеността произвежда два вида изделия:

• снабдени със заземяваща шина;
• които нямат заземяваща шина.

Първият вид конструкция често се нарича «евро-контакт». Тази конструкция напълно отговаря на изискванията за електробезопасност. При смяна на електроинсталацията се препоръчва да се монтират контакти със заземление.

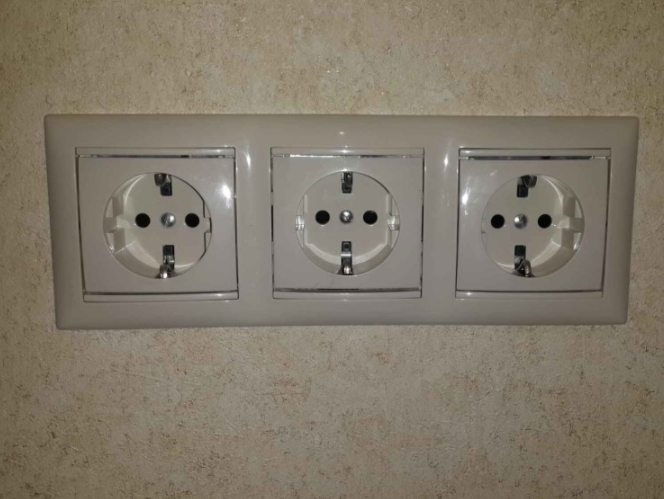

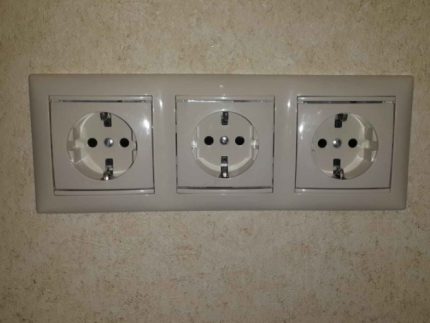

Външен вид на електрически контакт по стандартите, установени от страните от Европейския съюз. Отличителна особеност на конструкцията – наличието на контактни биметални пластини за заземяване.

Вторият вид изделия се смята за остаряла модификация, но все още се среща на практика. Особено много контакти от остарял модел се експлоатират в сгради от стара постройка.

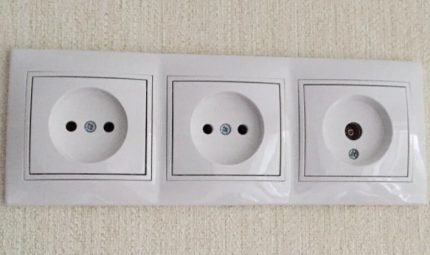

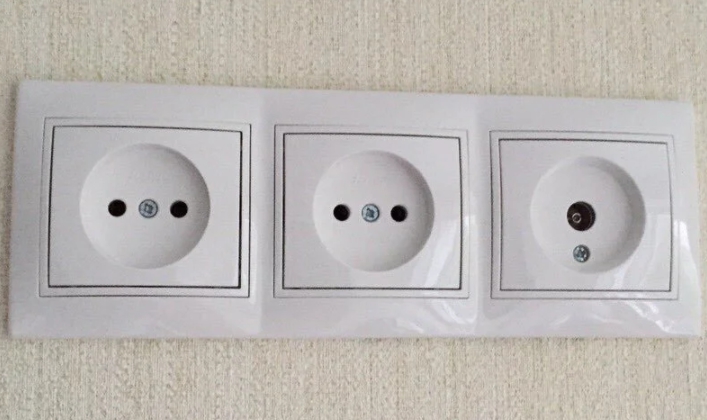

Вариант на конструкция без конкретна принадлежност към държави. За съвременната електротехника се смята за остарял модел, който не се препоръчва за инсталиране поради повишена опасност от липса на контактор за заземяване.

И двата вида изделия се правят за вътрешен или външен монтаж. Според новите препоръки на ПЕБ, модификациите на контактите за вътрешна инсталация трябва да включват в конструкцията си биметални пластини с контактор за заземяване.

За електрически контакти за външен монтаж препоръките са същите, но в отделни случаи на тяхното използване се допуска двупроводен интерфейс.

Заземление на контакта и начини за проверка

Проверка на наличието на заземяване в електрическите мрежи може да е необходима в различни случаи:

• при смяна на местожителството;
• при наемане на някакъв недвижим имот;
• когато се купува офис или бизнес;
• когато се извършва работа на чужда територия и т.н.

Нека разгледаме общоприетите начини за проверка.

Проверка по външни признаци

Първоначалната и най-проста проверка за наличие на заземяване се извършва визуално по външни признаци. За потенциалния потребител е достатъчно да оцени външния интерфейс на електрическия контакт, за да направи за себе си определени изводи.

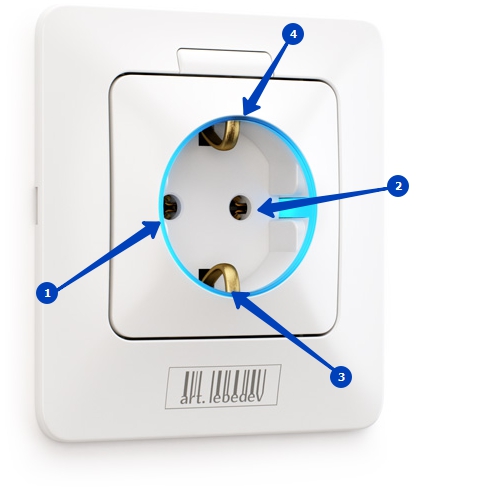

Външни признаци на електрически контакт, по които може да се съди за наличие на шина за заземяване: 1, 2 – работни контактори; 3, 4 – биметални пластини на шината за заземяване (+)

Така, ако вътре в контактната купа присъстват характерни детайли, указващи наличието на заземяваща шина, тестването може да се счита за 50% успешно. Такива детайли са специални прорези в корпуса на изделието и биметални контактни пластини, които се виждат през тези прорези.

Тези „мустаци“ на заземяването обикновено се разполагат в горната и долната област на контактната купа.

Анализ на вътрешния “пълнеж”

За да се уверите в наличието на заземяване на контакта с вероятност 75%, ще трябва да отворите корпуса на изделието – да отвиете един винт, който държи капака на контакта, и да го свалите.

Но преди да извършите тази работа, е необходимо да изключите захранването на електрическите комуникации – да изключите автомата за входяща електроенергия, който обикновено се инсталира вътре в монтажната табло-кутия, която се намира на стълбищната клетка на входа (вариант за общинско жилище).

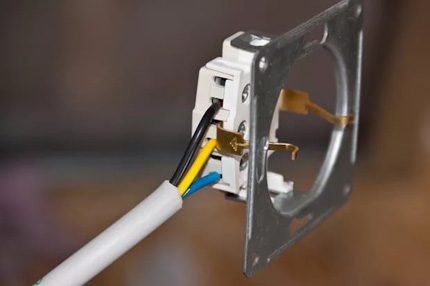

След отварянето на контакта пред потребителя ще се разкрие цялото съществуващо разположение на проводниците, свързани към монтажните клеми на уреда.

За схемата по изпълнение „евро“ характерен признак на окабеляването е наличието на три проводника:

• фазен;
• нулев;
• заземляващ.

Могат да се различават цветовете на проводниците на първите два проводника. Вярно е, че според установените спецификации, фазата обикновено се свързва с проводник с цветове на изолацията кафяв или бял, а нулата с цветове син или черен. Но на практика всичко може да е съвсем различно.

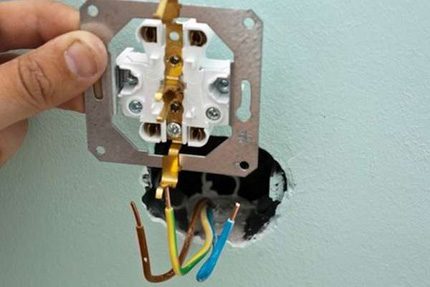

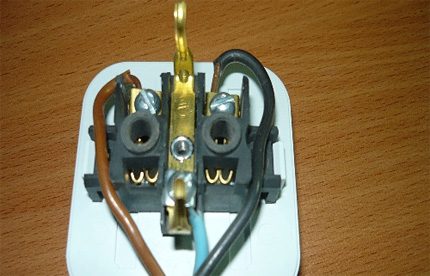

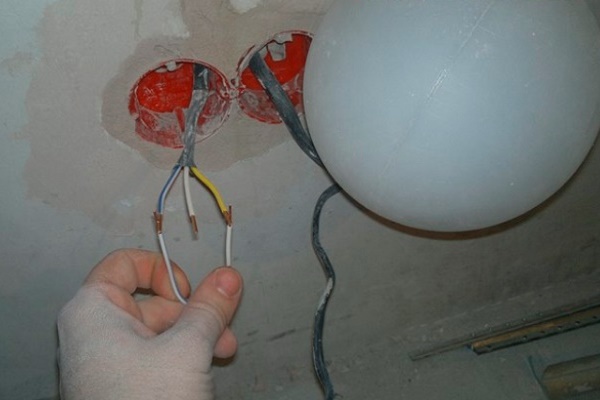

Очевиден пример от битовата практика, когато напълно се игнорират стандартите за свързване на електрически контакти. По-конкретно, свързването е изпълнено с проводници, чието оцветяване не отговаря на правилата.

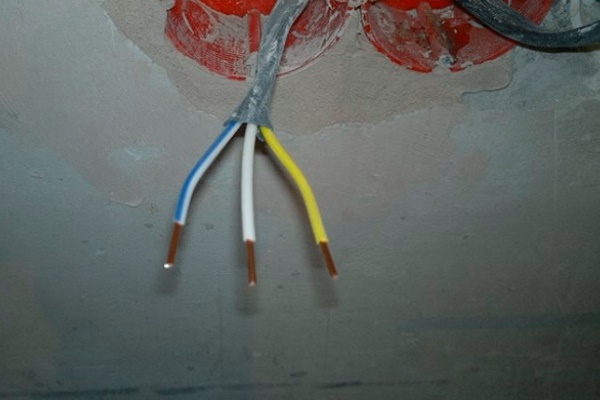

Третият проводник – заземляващ, конкретно се оцветява в зелен цвят или в жълто-зелен. Освен това този проводник, като правило, има увеличено напречно сечение. Заземляващият проводник вътре в корпуса на контакта се свързва с контакта на шината, която от своя страна има пряка връзка с биметалните пластини на интерфейса „евро“.

На тази картинка през монтажния канал са изведени проводници, напълно отговарящи на правилата за монтаж на електрически мрежи. Оцветяването на проводниците в този случай е коректно. Заземляващият проводник има увеличено напречно сечение.

Така че, наличието на свързан проводник (жълто-зелен, зелен цвят) на шината „земя“  – това вече е 75% гаранция за това, че заземлението в контакта е изпълнено.

Остава само да се провери работоспособността (цялостността) на заземляващата шина с помощта на специални уреди.

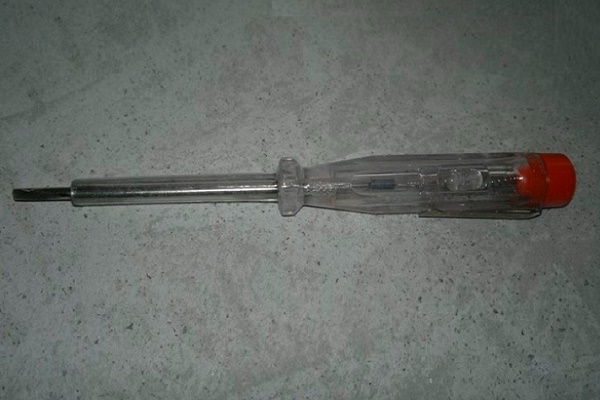

Тестване с помощта на уреди

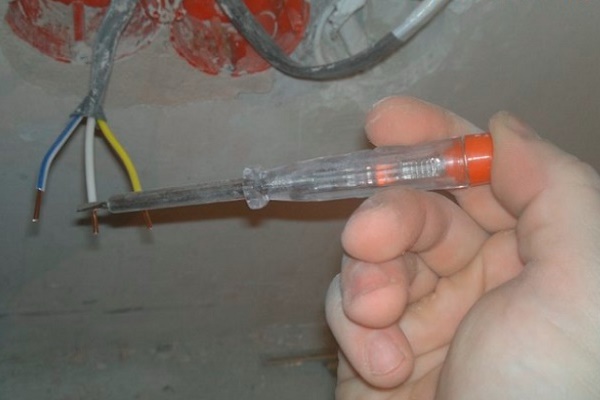

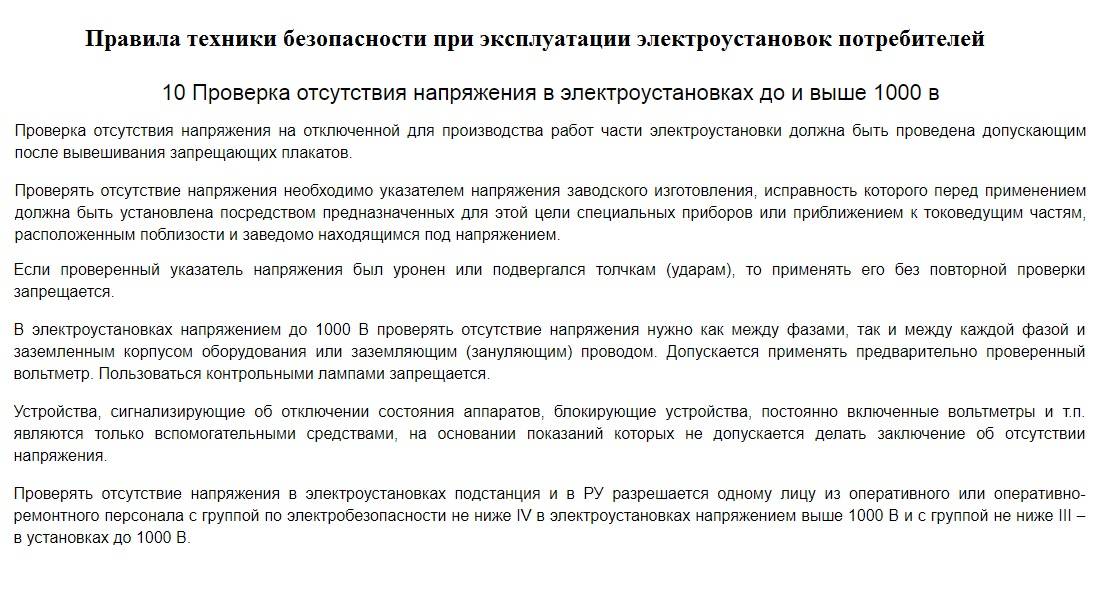

Методиката за тестване с контролни уреди дава 100% гаранция за наличието на заземление в контакта. Но самият начин на проверка с помощта на специални уреди се разрешава да се използва само от лица, имащи съответните допуски. Това е важен момент, тъй като тестването с уреди, като правило, се извършва при включено напрежение.

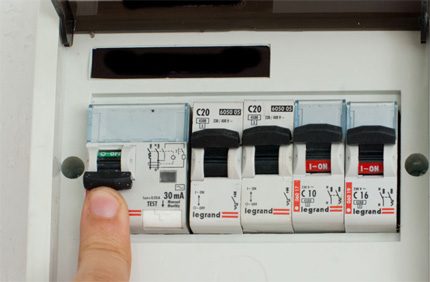

Подаване на напрежение в жилищната електрическа мрежа, включително към контактите, които трябва да се проверят с уреди за работоспособността на заземляващата шина. Електрическото табло може да се намира непосредствено в апартамента или във входа.

Битовите контакти се захранват с напрежение 220 V (понякога с напрежение 110 V). При включено захранване става реална опасност за лицата, тестващи елементите на електрическата мрежа. Още повече за тези, които нямат представа за принципа на действие на електрическите мрежи.

Тест с лампа с нажежаема жичка

Първият прост начин за проверка се прави с помощта на обикновена лампа с нажежаема жичка, предназначена за напрежението на съществуващата мрежа.

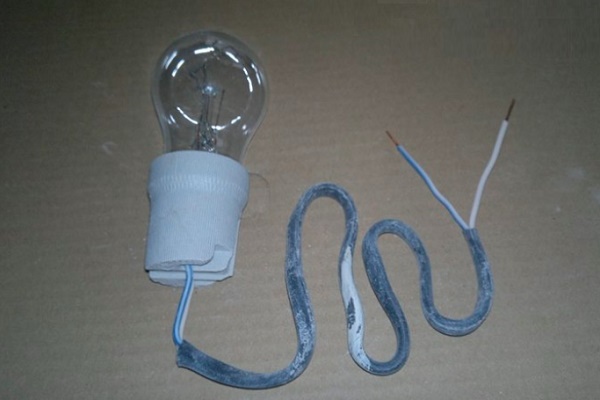

Проверяващото лице трябва да изработи несложно оборудване за работа:

1. Да се вземе електрически патрон за лампа.
2. Да се свърже към патрона двужилен проводник (20-30 см).
3. Да се завие в патрона лампа с нажежаема жичка.

Краищата на проводниците на патрона трябва да се оголят на 7-10 мм от ръба. Ако проводниците са многожилни, свийте плътно жилата на оголените краища. За по-голяма безопасност можете да оборудвате проводника с накрайници. На този етап подготовката на оснастката приключва, можете да пристъпите директно към теста.

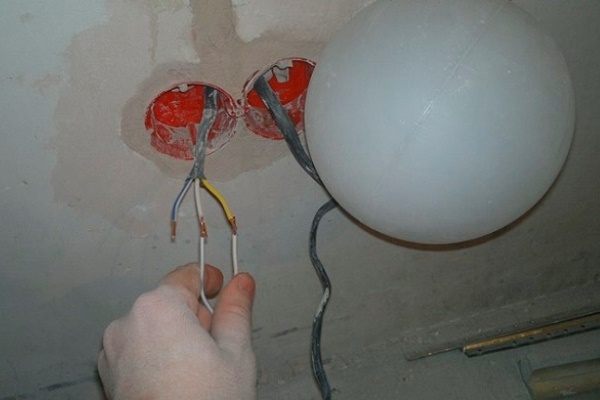

Нагледно процесът на определяне на заземяването с използване на крушка ще бъде демонстриран от следната фотогалерия:

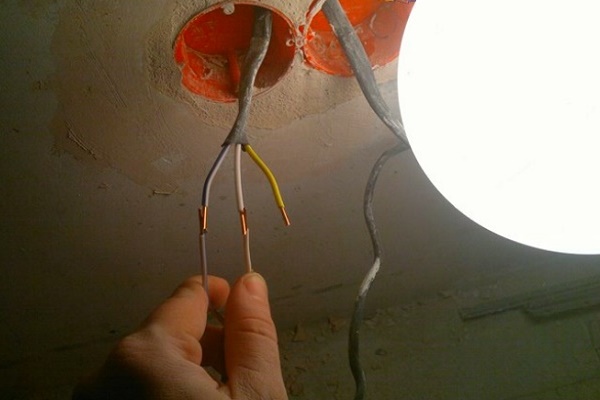

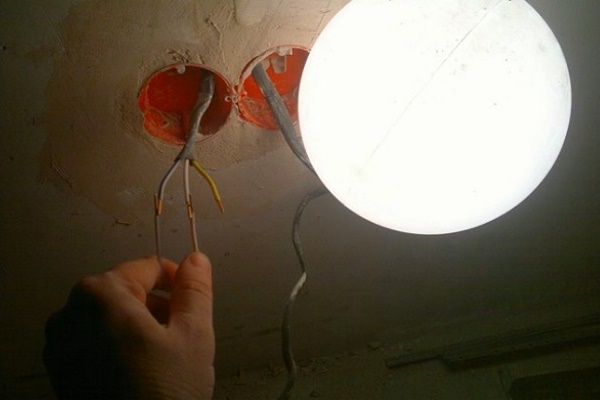

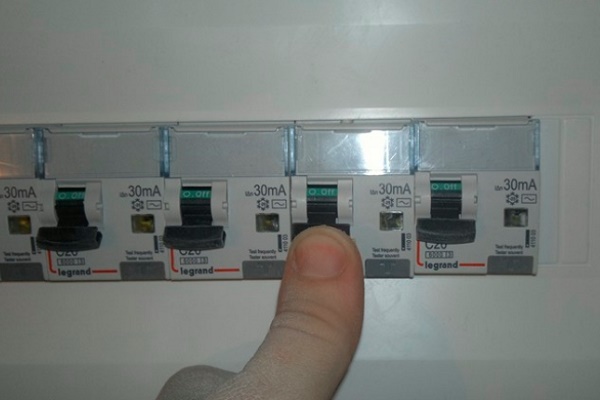

Включват автоматичния прекъсвач на захранването на електрическата верига, в която влиза контактът. Вземат патрон с крушка и свързват краищата на проводника към обичайните контактори на контакта (фаза – нула). Крушката трябва да свети ярко. Такова свързване свидетелства за целостта на електрическата верига, както и за изправността на направената оснастка. Тази стъпка от теста трябва задължително да се изпълни.

След това проверяват работата на заземяването. Краят на който и да е проводник от патрона с крушката се свързва с контактора на шината за заземяване, а останалият свободен край последователно се свързва към контакторите на контакта.

Ако което и да е от двете свързвания запали крушката, това означава, че шината за заземяване е изправна и е свързана към «земята». Тестът е преминат успешно. В противен случай, заземяването на контакта липсва.

Тестване със стрелков (цифров) волтметър

За втория метод за тестване на заземителната шина ще е необходим стрелков или електронен уред, който измерва напрежение. Тук ще свърши работа стандартен тестер, например модел Ц4353.

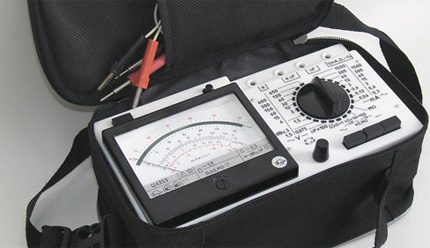

Специален измервателен уред от стрелков тип, с който се измерва не само напрежение (постоянно или променливо), но също така сила на тока, съпротивление, индуктивност. Желателно е винаги да имате такъв уред под ръка.

Диапазонът на измерване на уреда за напрежение (променливо) трябва да има горна граница не по-малка от 600 V. Самият принцип на тестване е аналогичен на проверката с лампа. Само че вместо светлина за контрол ще се използва скалата на уреда.

Поетапно изпълнение на проверката със стрелков тестер:

1. Настройте режим за измерване на променливо напрежение.
2. Настройте обхвата на измерване на 600 V.

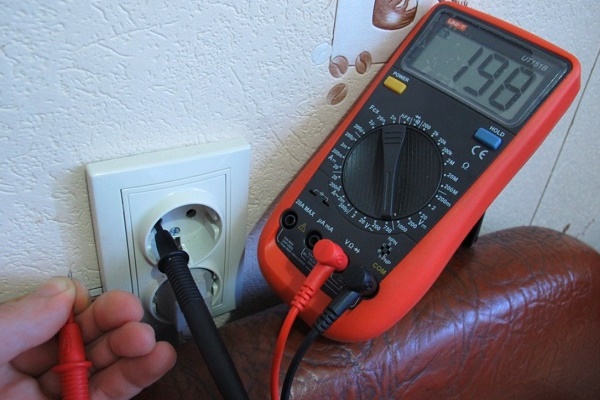

3. Свържете сондите на уреда към контактите на гнездото (фаза – нула).
4. Запишете показанията на уреда на хартия.
5. Свържете една сонда на уреда към заземителния контакт.
6. Последователно свържете втората сонда на уреда към контактите на гнездото.
7. Запишете показанията на хартия.

Сега трябва да сравните записаните показания, получени по време на проверката в стъпка 6. Ако което и да е от двете показания е равно или малко по-малко от стойността, получена в стъпка 4, това означава – заземителната шина работи. Липсата на каквито и да било показания на уреда свидетелства за неработеща или прекъсната «земя».

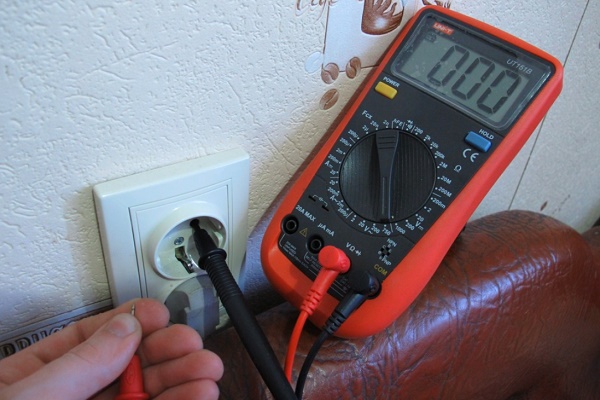

По аналогичен начин процедурата се изпълнява с цифров волтметър, оборудван с течнокристален дисплей. Тук единствената разлика в работата е по-удобното възприемане на резултата от измерванията. Цифровият аналог на стрелковия уред е мултиметърът. Той е удобен с това, че извежда резултата от измерванията на екрана под формата на цифрови стойности. Междувременно, по степен на надеждност и точност на измерванията отстъпва на стрелковия уред.

Подробна инструкция за проверка на напрежението в гнездото е представена в тази статия.

Кога е необходимо да се отвори контактът

По принцип всички гореописани методи за проверка на заземяването могат да се извършат без да се сваля капакът на контакта. Но тогава гаранция от 100% не е възможна поради една проста причина.

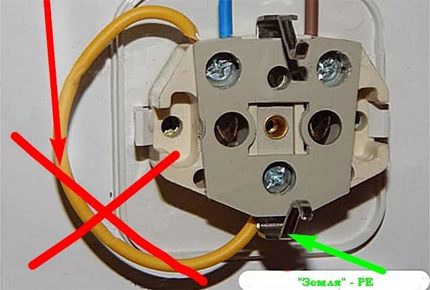

Често на практика се срещат примери, когато някои „умели ръце“ свързват шината за заземяване с нулевата шина. Това се прави с проводна превръзка, поставена между нулата и контакта „земя“.

Такива казуси често се срещат в битовата практика при обслужване на електроинсталацията. Това е недопустимо и грубо, от гледна точка на безопасността, действие. Да се обединява нулевият контакт с контакта за заземяване е недопустимо.

Без демонтиране на капака такова „произведение на изкуството“ не може да бъде открито. В същото време проверката с уреди ще показва наличие на земя. Съществува риск от грешка. Ето защо отварянето на капака винаги е актуално за проверка.

От гледна точка на безопасността за потребителите на контакти, свързването на „нулата“ с „земята“ изглежда като изключително неудачно и недопустимо действие.

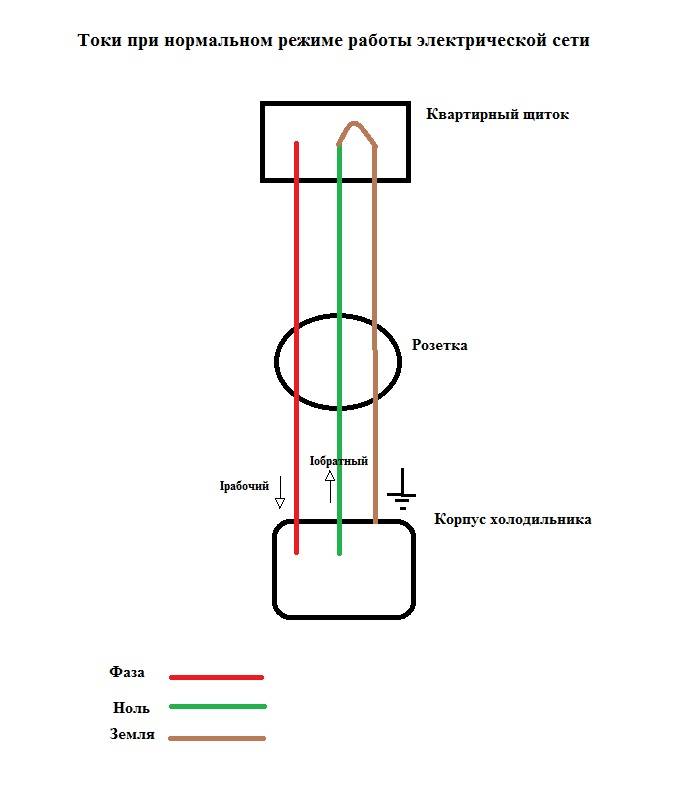

Земната шина според правилата за електрически монтаж винаги се разглежда като отделна комуникационна линия, косвено свързана с схемата на електропроводката в апартамента или къщата.

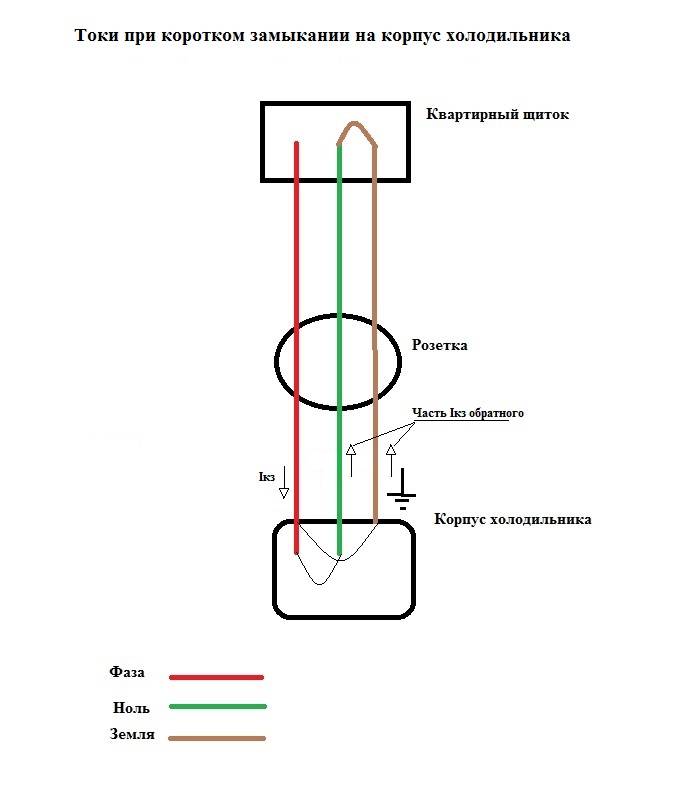

А нулевият проводник по всяко време поради невнимание или неопитност на обслужващия персонал може да бъде преместен на мястото на фазовия проводник. Последиците са ясни без излишни думи.

Използването в бита на заземени електрически контакти постепенно става норма. Вече всяка съвременна сграда се оборудва с електрическа инсталация, където е предвиден задължителен монтаж на елементи от схемата с подвеждане към тях на шина за заземяване.

Така се осигурява висока степен на безопасност за лицата, които експлоатират сградите, използващи контактите за работа с различна битова техника.

Изводи и полезно видео по темата

С нюансите на инсталиране на контакт със заземяване можете да се запознаете с помощта на видеоматериал:

Между другото ще бъде отбелязано: при наличие на заземяваща шина в контактите се увеличава степента на надеждност на битовата техника. Особено критично на отсъствието на „земя“ реагира цифровата апаратура, а такава сега присъства навсякъде.

Разкажете, кой метод използвате за проверка на заземяване в контактите. Споделете с читателите собствените си умения, участвайте в дискусиите и задавайте въпроси. Блокът за коментари е разположен по-долу.
