Как да проверите напрежението в контакта с мултиметър: правила за измерване

Безопасността при извършване на монтаж и ремонт на електроинсталационни уреди трябва да се осигури по всички възможни начини. Необходимо е да се изключат както леките удари, така и тежките поражения от ток. Съгласни ли сте? Преди извършване на действия с електроточките е задължително да се провери напрежението, което се осъществява с помощта на мултиметър.

Ще разкажем какво представлява и как действа този преносим уред, който се използва както от домашни майстори, така и от професионални електротехници. При нас ще научите как да проверите напрежението в контакта с мултиметър, а също и дали има напрежение в мрежата. Ще разгледаме как с негова помощ се извършват измервания на силата на тока.

За вас ние подробно описахме видовете мултиметри, дадохме правилата за тяхното използване. За оптимизиране на възприемането на непростата тема сме приложили фото-подборки, схеми, видео.

Мултиметри, тестери и техните разновидности

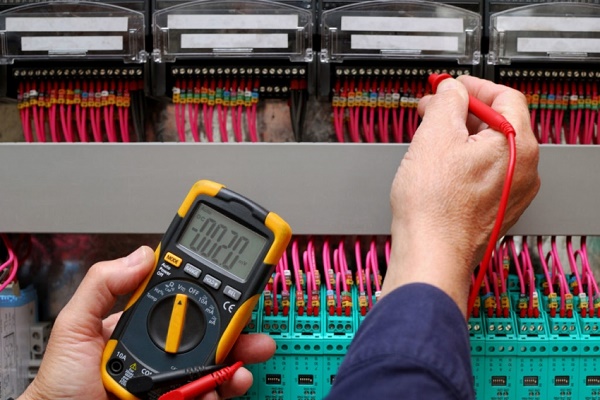

Мултиметърът, известен още като мултитестер, представлява специално устройство за измерване на най-разнообразни характеристики и параметри на електрическата мрежа, както и на захранваните от нея части и елементи.

Уредът е предназначен за това, на обекта на строителство или ремонт да може с висока точност да се определят:

• постоянно и променливо напрежение;
• променлив и постоянен ток;
• съпротивление, капацитет и много други.

Освен горепосочените параметри, мултиметрите са оборудвани с допълнителни функции за измерване, което позволява също да се тестват транзистори, да се “прозвънява” кабел на електропроводката до разпределителната кутия и излизащите от нея проводници, да се проверява работоспособността на диоди и т.н.

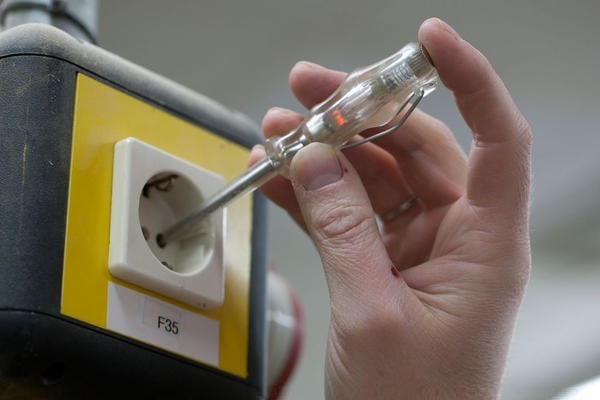

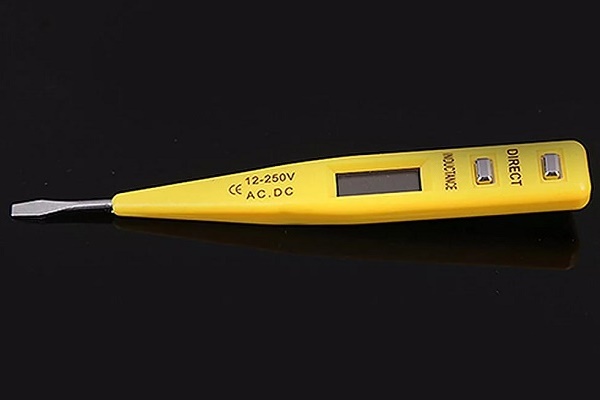

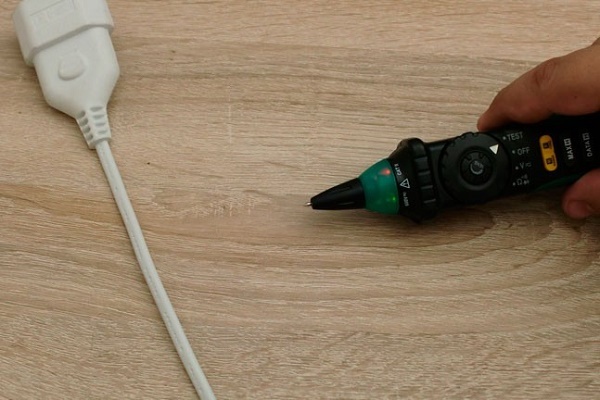

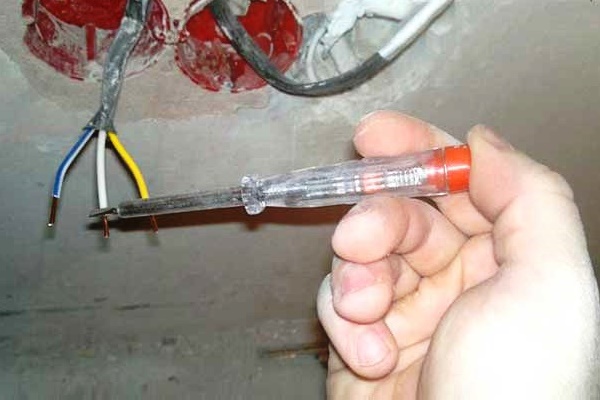

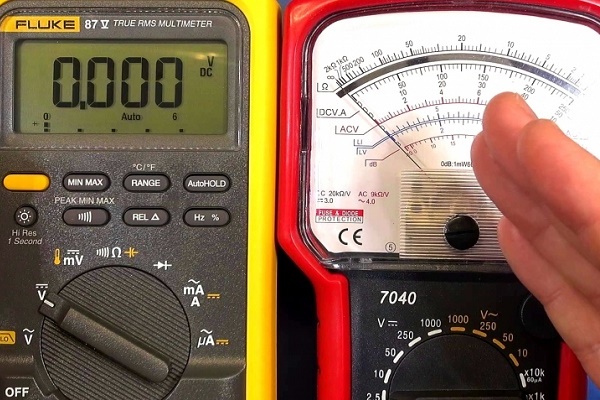

Измервателните уреди биват два основни вида: аналогови и цифрови. Тези устройства се различават по функционалност, точност на измерване, качество на сглобката, комплектация. Във всеки случай това са много полезни измервателни системи за всеки.

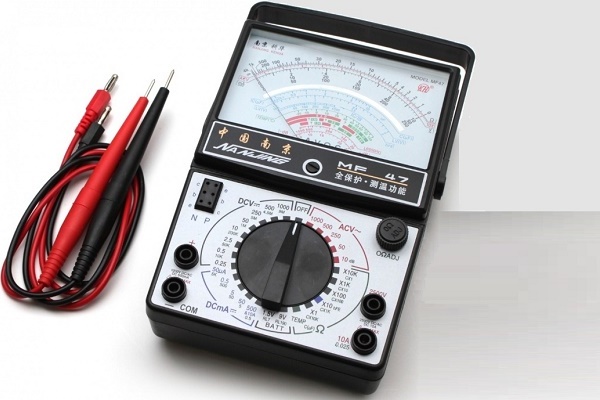

В аналоговия мултитестер резултатът от измерванията се показва с помощта на обикновена стрелка на скалата. Понякога експлоатацията на такъв аналогов уред не е съвсем уместна – за начинаещ или неспециалист в областта на електричеството е трудно да се ориентира в скалите, “цената на делението” на определен параметър, да изчисли крайната стойност на електрическата характеристика.

Освен това, аналоговият тестер няма фиксация на стрелката в позиция, което затруднява отчитането на резултата и изобщо работата с уреда.

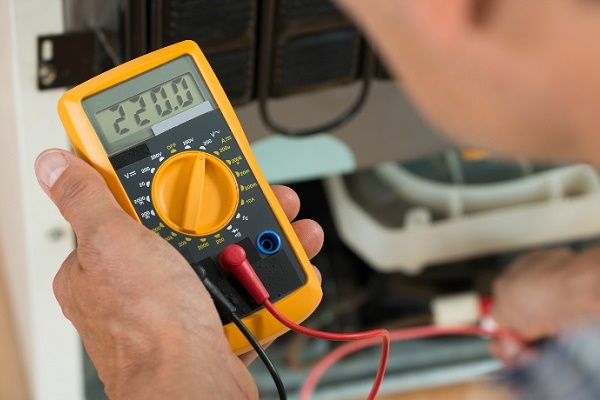

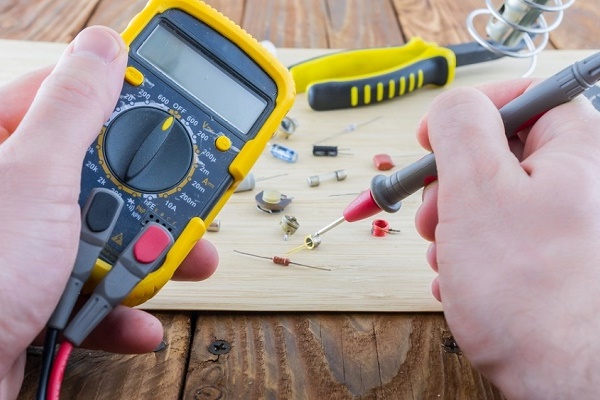

Цифровият мултиметър представя резултатите от измерванията под формата на цифрови стойности на течнокристален екран. Той осигурява пределна простота на експлоатация на устройството, позволява да се избегнат всякакви грешки, свързани с отчитането на показанията и изчисляването на необходимия параметър, като се има предвид “цената на делението” на скалата. Това е една от основните причини за популярността на цифровите мултитестери сред майсторите.

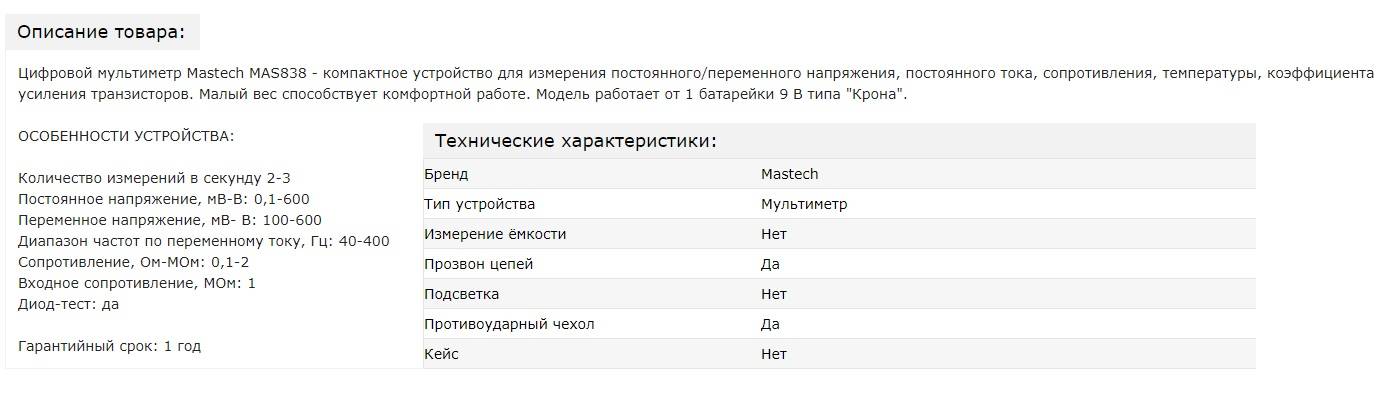

Стандартните мултиметри могат да струват повече от 5 у.е. Но едно нещо остава винаги непроменено – централното място на панела заема въртящ тригер. Не се променя разположението на останалите управляващи елементи по ъглите на панела, наличието на необходимите конектори долу на панела, разноцветните условни обозначения.

Ако ще закупувате такъв продукт, непременно го купувайте с външен силиконов калъф, който предпазва от прах, влага, падания от малка височина, има специални скоби и поставка, което е много полезно в най-неочакваните ситуации на експлоатация на мултитестера.

Битова мрежа за електрозахранване

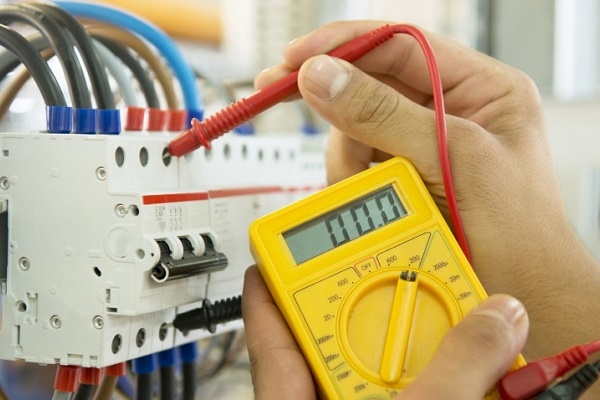

Имайки предвид темата и спецификата на статията, става дума за метрично измерване на битовата мрежа за захранване. Но за извършване на работи по определяне на стойностите на параметрите е необходимо да имате поне приблизителна представа за характеристиката. на мрежата за битово електрическо захранване.

А контактът, в този случай, служи изключително като “изходна точка” на напрежението, затова е разумно да се знае с какво напрежение в контакта ще “работи” потребителят.

В целия свят съществуват няколко основни категории електрически мрежи за захранване на битови електроуреди, една от които е “нашата” 220 V с честота 50 Hz. Тя представлява два проводника („фаза“ и „нула“), напрежението между които е 220 V.

В последно време, за системи за осигуряване на частни къщи и апартаменти понякога се свързва 3-фазна мрежа с напрежение 380 V и честота 50 Hz, за да се “захранват” такива устройства като помпена станция, компресор, струг и т.н.

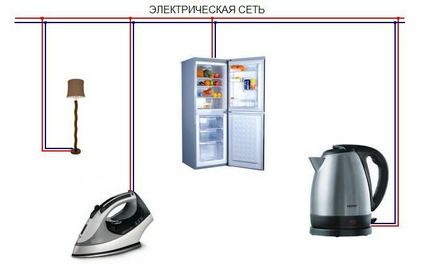

Битовата електрическа мрежа “доставя” в контактите напрежение от 220 V (една фаза) за съвременните битови уреди от чуждестранно и местно производство: от чайници и сешоари до съдомиялни и перални машини

Възниква логичен въпрос: защо е необходимо да се измерват характеристиките на мрежата? От една страна отговорът е очевиден: ако не знаете или не сте сигурни в убежденията си относно контакта, който виждате пред себе си, и Ви е необходимо да извършвате някакви работи с окабеляването.

От друга страна, повечето електрически уреди са точно изчислени за определена честота и напрежение. Някои електрически устройства са предназначени за работа от захранваща мрежа с честота 60 Hz.

Например, донесена микровълнова печка от производство на Южна Корея е оборудвана с трансформатор, който от “нашите” 50 Hz може лесно да “набъбне” и тя (печката) бързо ще се повреди.

Превишаването или намаляването на честотата, напрежението и силата на тока може съществено да промени КПД на уредите, в резултат на което електрическото устройство излиза от строя и последващата експлоатация е невъзможна. Мултиметрите са необходими за измерване и контрол на такива параметри на мрежата.

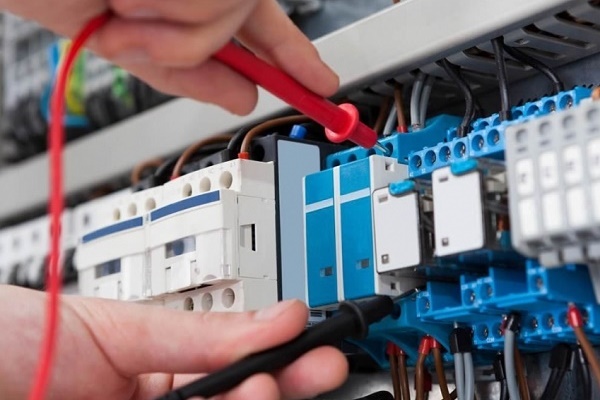

Техника на безопасност преди работите

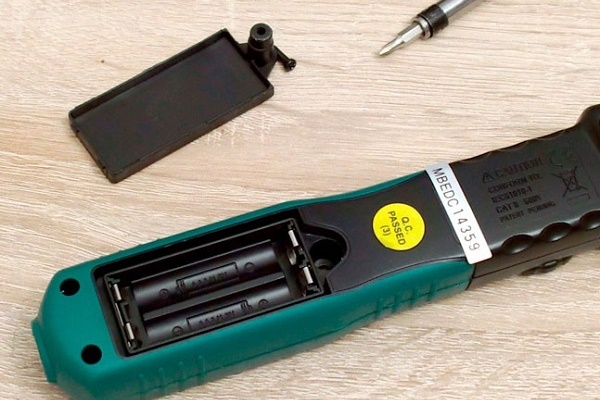

Мултитестерът – това е многофункционален портативен уред, който се захранва от батерийка (обикновено “крона”) и е удобен, а най-важното, безопасен инструмент за крайния потребител. Но и за неговата експлоатация съществуват определени правила за използване.

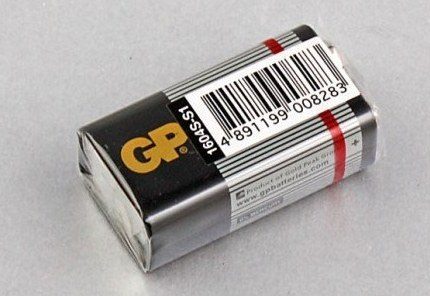

“Крона” – това е батерия от галванични елементи за захранване, габаритни размери 48,5x26,5x17,5 mm. Масата на батерийката е около 53-55 грама. Изходно напрежение – 9 V, капацитет средно – 600 mAh.

Сам по себе тестерът е оборудван с вътрешна защита от претоварвания и пренапрежения. Но без спазване на долупосочените правила той също може лесно да “изгори”, като частично излезе от строя. За да се избегне това, съществуват редица общи правила за безопасна експлоатация на цифровия тестер.

При измерване на входното променливо напрежение:

1. Ако не е определена предварителната стойност на измерваното напрежение, превключвателят се поставя в най-големия обхват.
2. Да не се подава на входа напрежение над 750 V, за да се избегне повреда на вътрешната верига.

С ръце без диелектрични ръкавици не трябва да се докосват компонентите на електрическата мрежа.

При измерване на входния постоянен и променлив ток:

1. Ако не е определена предварителната стойност на измервания ток, превключвателят се поставя в най-големия обхват.
2. Ако на LCD дисплея е показано “1”, поставете тригера на следващия обхват в посока на увеличаване на максималната стойност.
3. При работа с конектора “20А” времето за тестване не трябва да надвишава 15 сек, тъй като за този режим липсва предпазител.

При измерене на вътрешното съпротивление на веригата, трябва да се уверите, че захранването на веригата е изключено и всички кондензатори са разредени до “нула”.

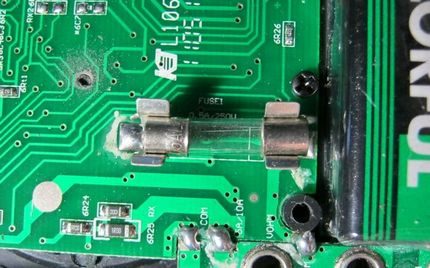

Бавноизгарящият предпазител представлява стъклена колба с външни метални контакти във формата на “капачки”. Вътре в колбата се намира парче тел, което се стопява при претоварване, прекъсва веригата и предпазва уреда от повреда.

Освен това съществуват специални правила за грижа и съхранение на уреда, а именно не трябва да подавате напрежение на входа, ако въртящият превключвател е в позиция Ohm, и да работите с устройството, ако капакът на корпуса не е напълно затворен. И последно, подмяната на галваничния елемент (батерията) и предпазителя се извършва само при изключен уред и изключени сонди.

Условни обозначения на мултиметъра

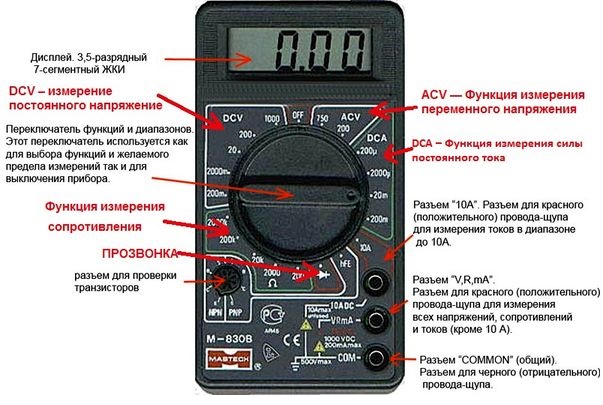

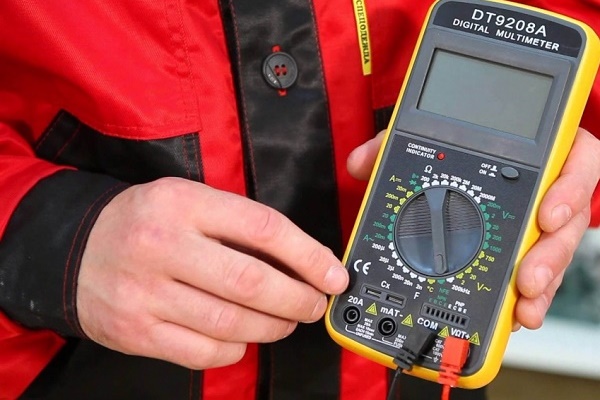

Всъщност мултитестерът се състои от няколко стандартни части: дисплей (при аналоговия – скала със защитно стъкло), многопозиционен кръгов превключвател, конектори за свързване на сондите. В тази статия, като мултиметричен уред, се разглежда модел DT9205А.

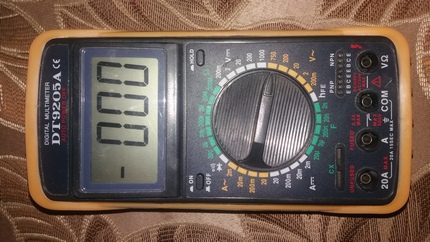

Цифровият мултитестер DT9205А има широки възможности, включително измерване на променливо и постоянно напрежение и ток, съпротивление, капацитет, изправност на диоди. Размер – 186x86x41 mm, тегло – 318 грама.

Бутони:

• ON/OFF – включване/изключване на устройството;
• HOLD – задържане на показаната стойност на LCD екрана.

Сектори на централния превключвател:

• hFE – измерване на параметри на транзистори;
• F, Ω – тестване на капацитет на кондензатори и съпротивление;
• A-, A~ – постоянен и променлив ток;
• V-, V~ – постоянно и променливо напрежение.

Основни конектори:

• 20А – гнездо за измерване на сила на тока до 20A, червена сонда;
• А – гнездо за тестване на сила на тока в рамките на диапазоните;
• СОМ – гнездо за всички режими, обикновено се свързва черна сонда;
• VΩ – гнездо за измерване на съпротивления и напрежения.

Конектори на секции “pnp/npn” – тестване на полупроводници, “cx” – конектори за поставяне на проверявания кондензатор. Задължително трябва да се спазва полярност, иначе той “ще се издуе”.

За да използвате правилно мултитестера, трябва да знаете какви функции притежава. Бутоните с обозначение на функциите са разположени на предния панел (+)

Свързване на щуповете в мултиметъра

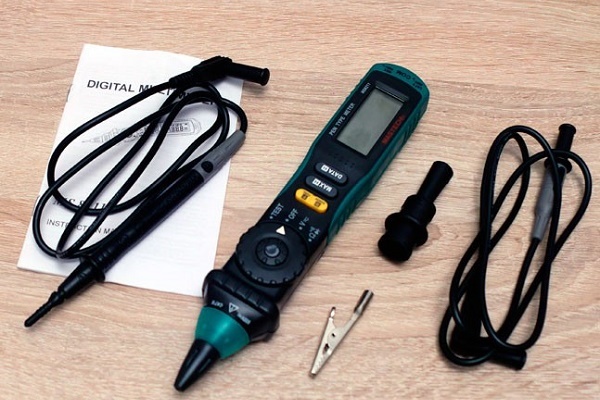

Сондите са специален вид конектори, които помагат да се измерват характеристиките на електрически детайли и участъци от проводната верига. Те лесно свързват необходимите гнезда на мултитестера с други изходи.

Обикновено представляват метален прът с пластмасова изолация, като на единия край има изход на пръта, а на другия – проводник с конектор за вкарване в гнездата 20А, А, COM и VΩ на уреда.

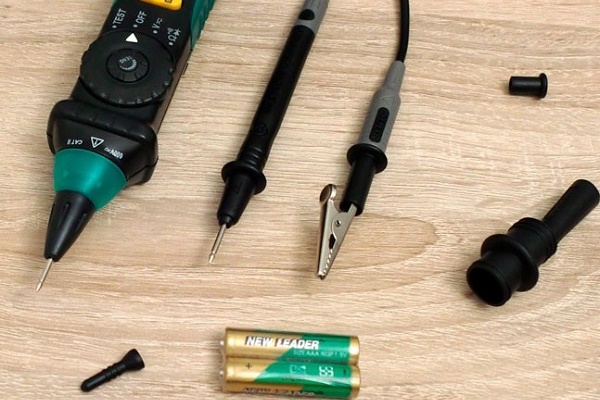

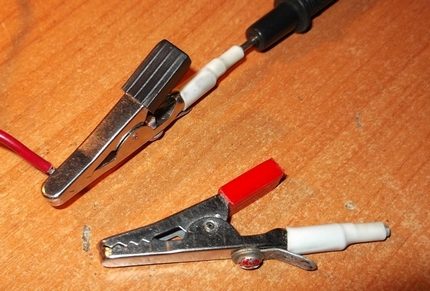

Освен това, понякога в арсенала е необходимо да има допълнителен комплект сонди, но вместо пръта се използват метални “крокодили” – назъбени скоби.

“Крокодилът” представлява специален вид наставки за сонди на мултитестера, много удобен при измерване на електрическите характеристики на средни и големи детайли.

Повечето уреди се внасят от Китай, където се произвеждат в заводи, цехове и мини-работилници. Във връзка с това производителите пестят от всичко, включително и от материалите за сондите, които бързо излизат от строя.

Препоръчва се сондите да се направят самостоятелно, като се купят детайли на радио-пазара или в радиомагазин. Вместо изолационна пластмаса често се използват празни ампулки и обвивки за химикалки.

Гнездото COM е електрическият “минус”, изпълнява функция на заземяване във всички режими и обхвати. Обикновено тук се свързва черната сонда.

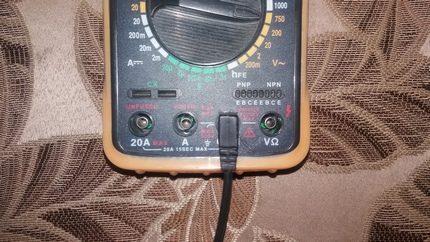

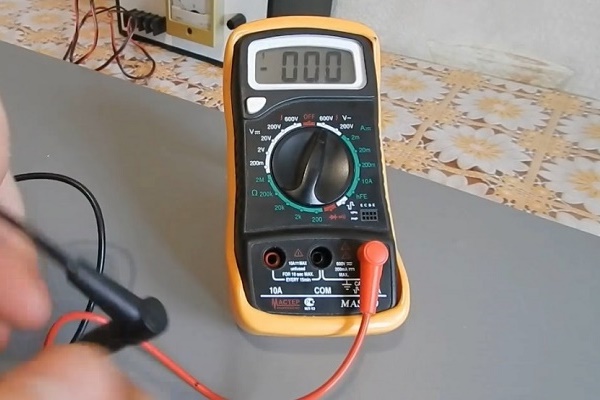

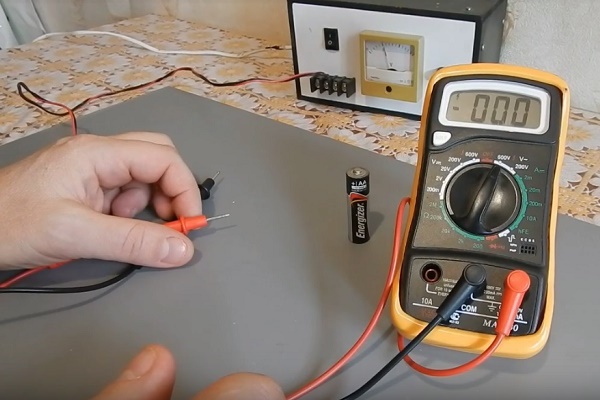

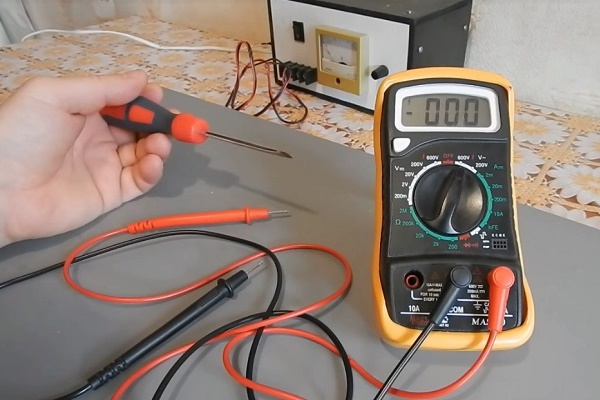

Свързваме щекера на черната сонда в гнездото на мултиметъра с условно обозначение COM. А щекера на червената сонда свързваме в гнездото с обозначение VΩ, което е предназначено за измерване на постоянно и променливо напрежение.

Настоятелно не препоръчваме да затягате червената и черната сонда на контакт в който и да е режим, изключение – въртящият превключвател на позиция “►” (проверка на веригата).

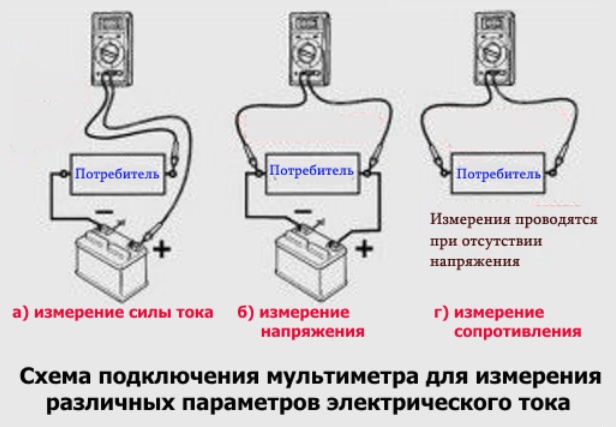

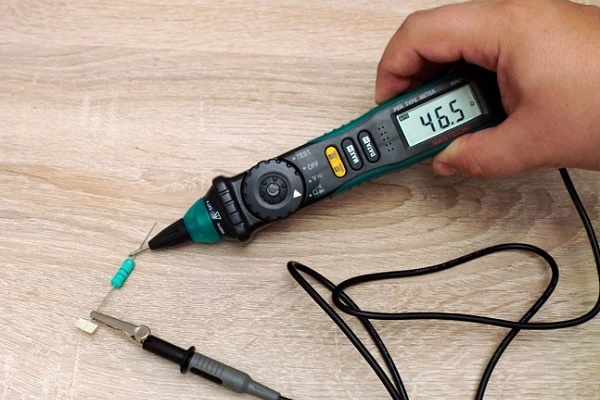

Освен напрежение, с мултитестера може да се измери големината на силата на тока и стойността на съпротивлението. Важно е да се помни, че при измерване на стойността на съпротивлението е необходимо да се изключи захранването.

Измерване на променливото напрежение в контакта

Ознакомителните и подготвителните работи са извършени. Преминаваме към фактическото изпълнение на задачата. Първо изключваме мултитестера, ако е включен. Натискаме бутона ON/OFF.

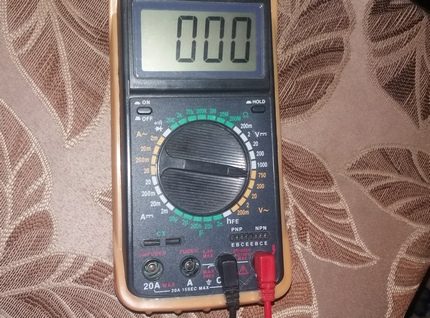

Преместваме въртящия тригер на мултиметъра в позиция “750” (в други тестери може да бъде 600, 1000) на секцията “V~”. Това означава, че устройството може да измерва параметрите на променливото напрежение в граници от 0 до 750 V.

Ако поставите диапазон по-малък от номиналното търсено напрежение (под 200 V), можете да извадите уреда от строя, създавайки по този начин ситуация на пренапрежение. В най-добрия случай ще трябва да смените предпазителя, в най-лошия – да го 'превърнете' в резервни части.

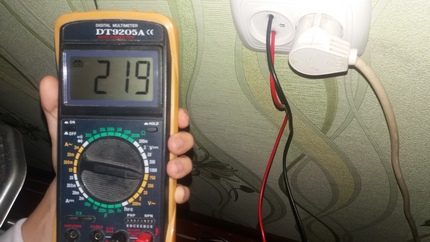

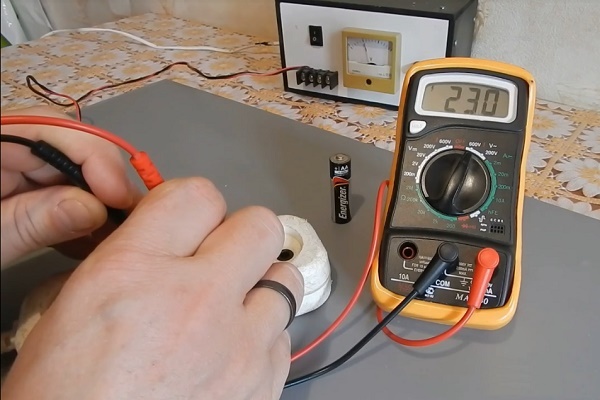

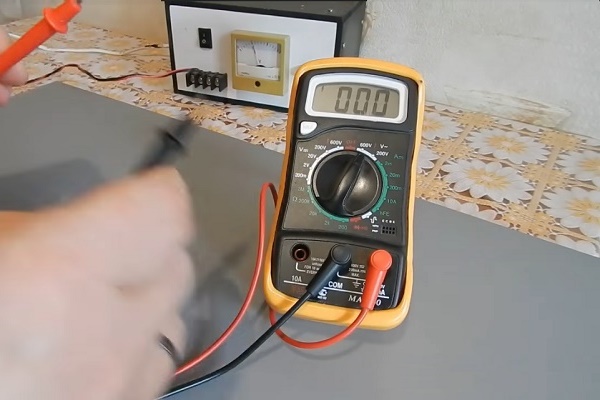

Включете тестера, на течнокристалния екран трябва да се появи поне една нула – уредът е готов за работа. Пъхнете сондите в отворите на контакта последователно, няма значение коя къде. Отчетете показанията на променливия ток на битовата електрическа мрежа.

Стойностите на екрана скачат и не показват точно 220 V – това е нормално явление, тъй като имаме работа с еднофазна мрежа с променливо напрежение

Трябва да извършвате работите по тестване на захранващата мрежа доста внимателно, без да бързате, и да не докосвате оголените части на сондите.

Измерване на тока в контакта

Никога и при никакви обстоятелства не измервайте силата на променливия ток на контакта директно с мултиметър, без свързан товар. Ако просто пъхнете две сонди от тестера в контакта, можете да се сбогувате с уреда. В резултат ще получите новогодишен фойерверк и изгорено електроизмерително устройство.

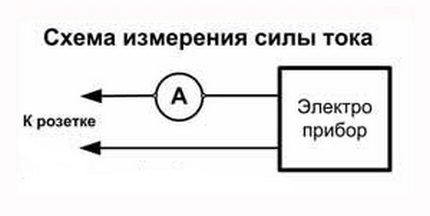

Силата на тока в обикновен контакт се измерва задължително с последователно свързан товар във веригата "тестер-контакт". Като елементарен товар може да служи дори обикновена крушка с патрон (мястото за поставяне на крушката).

За правилно измерване на силата на тока във веригата, превключете превключвателя на максималната позиция на секцията "A~", в представения уред тази стойност е 20 ампера. Червената сонда преместете в гнездото с надпис "20A" (UNFUSED – режим без предпазител, FUSED – режим с предпазител).

Свържете последователно тестера и крушката, пъхнете една от сондите в контакта, към другата сонда свържете един проводник от цокъла на крушката. Втория проводник на крушката пъхнете в свободния отвор на контакта. Отчетете стойностите на силата на тока. Не се препоръчва да извършвате измерване повече от 15 секунди.

И все пак, не се препоръчва да измервате силата на тока в контакта. Това няма никакъв смисъл. Домашната електрическа мрежа има просто максимална граница в ампери, която трябва да спазвате. Силата на тока винаги съществува само при наличие на товар, където и го измервате.

Измерване на напрежение и ток на акумулатора

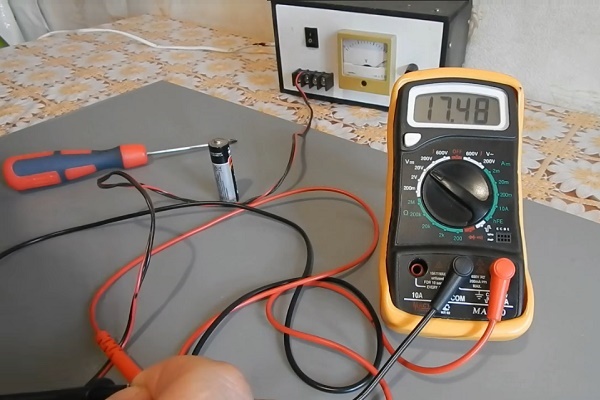

Вместо да измервате силата на тока в контакта, по-добре се научете да измервате постоянен ток и напрежение в батерии, акумулатори и захранващи блокове. Това е много по-интересно и безопасно. Освен това, всеки има достатъчно от тези електрически елементи. Те обикновено присъстват в неща като фотоапарати, телефони, таблети, детски играчки и т.н.

Батериите и акумулаторите се различават лесно: всички те имат специални надписи до изходните контакти под формата на икони “+” и “-“. Тестването на такива елементи не е по-трудно от напрежението или тока в контакта.

Трябва да се отбележи, че посочените захранващи елементи обикновено се характеризират с малки стойности на напрежение и ток. За измерване на постоянно напрежение или ток на захранващ елемент е необходимо да се превключи ротационният тригер на мултитестера в съответния режим на секциите “V-” или “A-”, който по стойност е по-голям от посочения на външната обвивка на елемента.

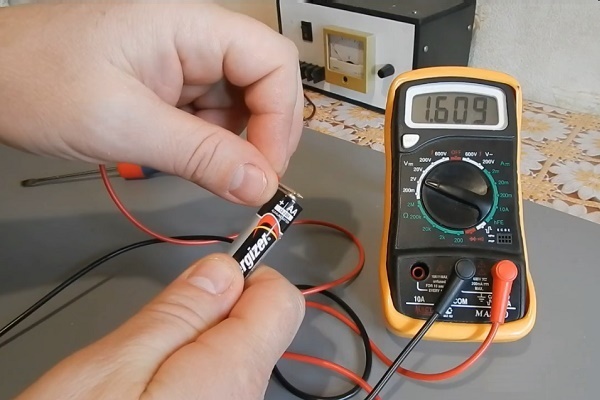

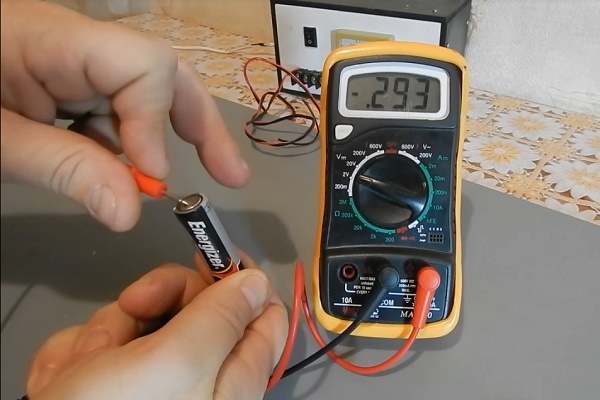

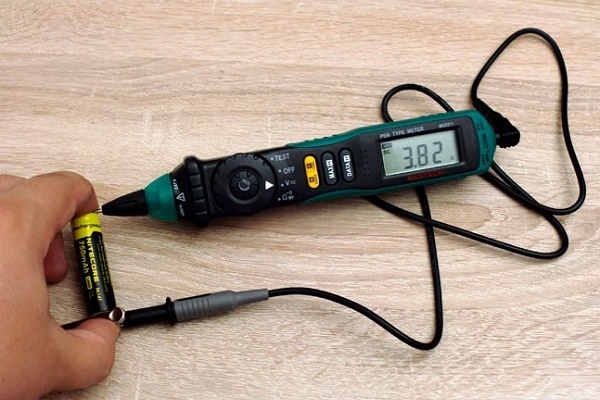

Включваме тестера. Черният щуп (нула) се свързва с “-“, а червеният щуп се свързва с “+”. Отчитаме фиксираната постоянна стойност. По този начин могат да се измерят основните електрически параметри на захранващите елементи, което ще помогне да се определи работното им състояние.

Изводи и полезно видео по темата

Видеото нагледно демонстрира последователността на действията при извършване на измерване в динамика.

Статията достъпно разказва как да се измери напрежение и ток в контакт за всички познати и тепърва запознаващи се с електроточките и електроинсталацията. Използването на мултиметър значително ще намали вероятността от възникване на опасни ситуации при устройване и ремонт на инсталацията, смяна на контакти и ключове.

Искате ли да споделите интересна информация относно използването на мултиметъра? Имате ли въпроси по време на запознаването със статията? Моля, пишете коментари в блока, предназначен за обратна връзка.
