За извършване на елементарни електротехнически работи съвсем не е задължително да викате майстор. Като знаете как да свържете светодиоден превключвател, можете самостоятелно да извършите монтажа му. Съгласете се, такова умение ще бъде особено полезно, ако предстои основен ремонт и обновяване на електропроводката.

Ще разкажем за схемата на свързване, начина на инсталиране и за трудностите, които могат да възникнат по време на монтажа. Вие също ще можете сами да усъвършенствате обикновен превключвател, като направите в него подсветка.

Как е устроен и работи превключвател с подсветка

Конструкцията на светодиодния превключвател ще опишем на примера на двуклавишно устройство с подсветка.

Механизмът се състои от следните елементи:

  • една входна, две изходни клеми;
  • токоограничаващ резистор;
  • подвижни контакти.

Конструкцията включва също корпус, декоративен панел и накладки-клавиши.

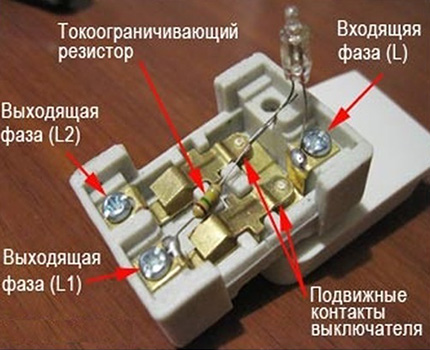

Схема на устройството на светодиодния превключвател
Някои модели превключватели с подсветка имат готов свързан механизъм за подсветка. Произвеждат се също модели, в които проводниците на подсветката трябва да се свържат към клемите самостоятелно.

При разтваряне на контактите на светодиодния превключвател токът, постъпващ по фазовия проводник, постъпва на резистора, след това на светодиода или неонова лампа. След това напрежението преминава през осветителното тяло и излиза през нулата.

Тъй като лампата на подсветката е свързана чрез токоограничаващ резистор, напрежението в мрежата се понижава и то е достатъчно за подсветката, но недостатъчно за работа на полилея.

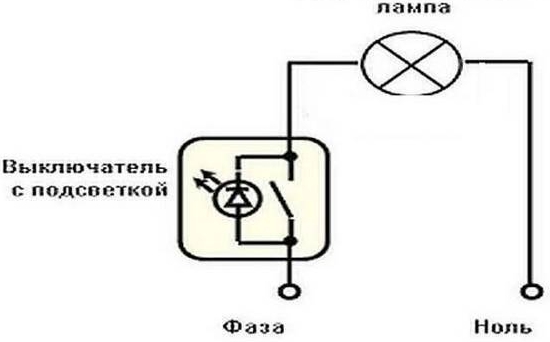

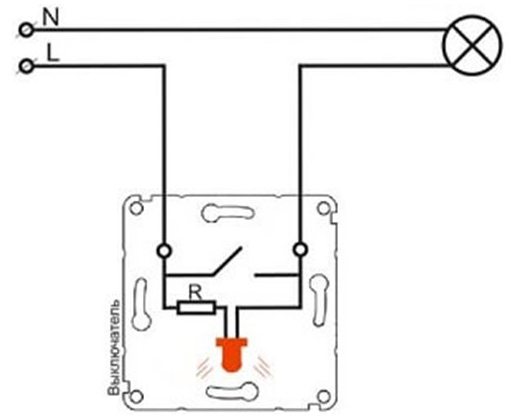

Схема за свързване на светодиодния превключвател
По такава схема работи светодиодният превключвател. Ако осветителната лампа изгори или я извият, то веригата ще бъде разтворена, и подсветката в устройството няма да работи (+)

След затваряне на контактите на ключа, токът, който винаги тече по веригата с най-малко съпротивление, преминава през мрежата, захранваща осветителната лампа — в тази верига напрежението е практически нула. Токът постъпва и във веригата на подсветката, но той е толкова малък, че не е достатъчен дори за работата на неонова лампа.

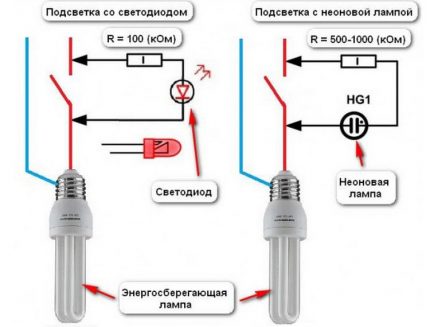

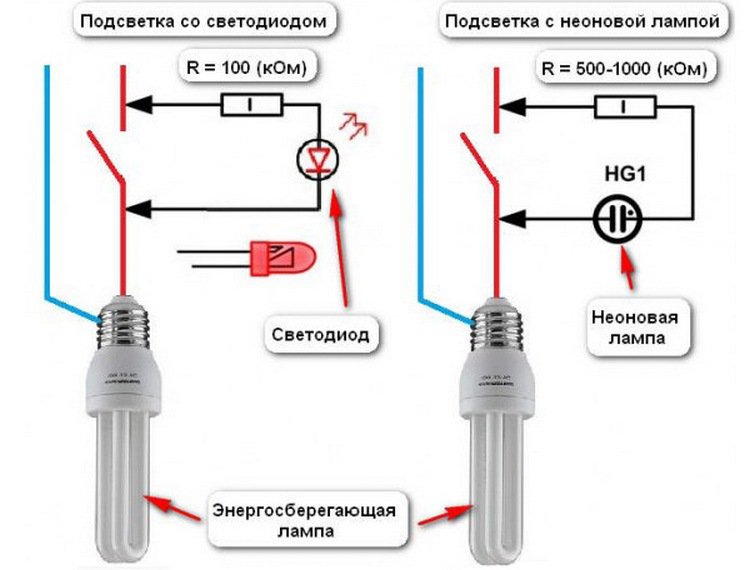

Схеми на ключове със светодиод и неонова лампа
Схемата включва токоограничаващ резистор и светодиодна или неонова лампа. В останалото конструкцията и начинът на свързване са същите като при обикновеното устройство (+)

Приложение на светодиоден превключвател

Ключът, оборудван с подсветка, се монтира там, където дори през деня е тъмно, а постоянното използване на осветителното тяло е нецелесъобразно. Използва се също и в помещения, достъпът до които е необходим през нощта.

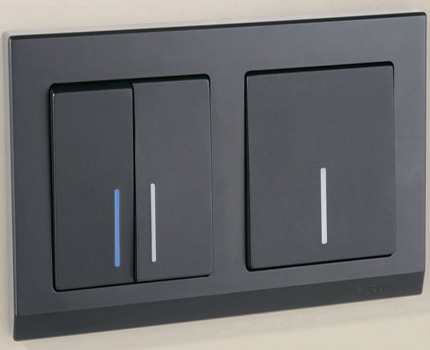

Едноклавишен и двуклавишен ключ с подсветка
Ключът със светодиодна подсветка, както и обикновеният, може да бъде с цял корпус или да се състои от една, две и повече клавиши

Колкото повече са източниците на осветление, толкова повече клавиши са необходими на ключа. За управление на осветление, състоящо се от повече от три осветителни тела, се използват наборни ключове, които се монтират в един ред.

За управление на осветлението от няколко места се закупува специален проходен ключ с подсветка.

Как да изберете светодиоден превключвател

Когато купувате светодиоден ключ, няма нужда да се стремите към скъпи керамични устройства, тъй като консумираната мощност на осветителните тела като цяло не е много голяма.

В условията на битово използване е достатъчно прилагането на качествен пластмасов светодиоден ключ с надеждна контактна група. Ресурсът на такива устройства е около 40 000 комутации.

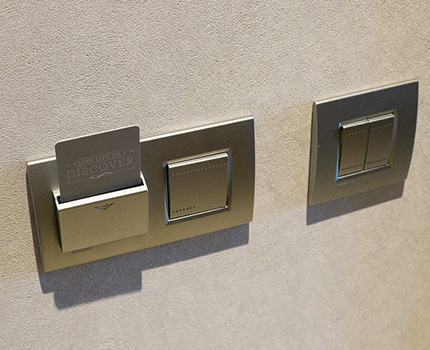

Ключ с подсветка и управление посредством ключ-карта
За хотелските стаи се използват ключове с подсветка, които се управляват с помощта на ключ-карта. Те могат да бъдат със закъснение на времето за изключване или без него.

Изборът се осъществява също въз основа на дизайна на устройството, типа на включване — произвеждат се клавишни и въртящи се, бутонни, сензорни и шнурови.

По начина на монтаж се различават вътрешни и външни устройства. Различен може да бъде и материалът на корпуса — използват се пластмаса, стъкло, мед, неръждаема стомана, а като декоративно покритие се прилагат шисти, позлата и дори кожа.

Но на какво наистина трябва да се обърне внимание, това е на класа на защита (IP) — той показва възможността за приложение на оборудването в тези или онези условия.

Например:

  1. Клас IP от 20 означава, че устройството е слабо защитено от проникване на прах и влага. Такова оборудване се използва в жилищни помещения.
  2. Клас IP 45 и нагоре се използва за маркиране на ключове, подходящи за свързване в помещения с висока влажност — бани, сауни, кухни, тоалетни и т.н.
  3. Клас с IP от 65 означава, че ключът може да се използва на открито. Такова електротехническо оборудване има повишена защита от прах и проникване на влага. Инсталира се отвън на сградата — под стълбище, навес, на покрити веранди. Има по-масивни бутони, а на мястото на влизане на електрическия кабел – гумен уплътнител.

Колкото по-висок е класът, толкова по-защитен е уредът от външни фактори. Това се отнася не само за ключове, но и за контакти, превключватели и останалото електротехническо оборудване.

Как правилно да извършите монтаж

Механизмът на ключ с подсветка предполага наличието на малка лампа, която свети, когато е изключен. За подсветка на устройството може да се използва малка неонова лампа или светодиод заедно с резистор. От лампата за подсветка излизат проводници, които трябва да се свържат към захранването по време на монтажа.

Подготовка за инсталиране и задължителни мерки за безопасност

Без основни познания по техника на безопасност е по-добре изобщо да не се пристъпва към работа с електротехническо оборудване. Неграмотният електромонтаж може да доведе до токов удар, повреда на електроуреди и възникване на пожар.

Основни правила за поведение при работа с електричество:

  • всички работи трябва да се извършват в обезточена мрежа;
  • недопустимо е да се претоварва електрическата мрежа;
  • проверете маркировката на проводниците за съответствие с мрежата, към която се свързва;
  • повреденият участък от мрежата е по-добре да се замени, отколкото да се ремонтира;
  • не трябва да се докосва свързаното оборудване с мокри ръце.

Да се определи характера на проводниците — къде е нулата и къде фазата — ще помогне обикновена отвертка-индикатор или мултицет. Индикаторът е достатъчен, ако електрическата мрежа е еднофазна. За анализ на трифазна мрежа се използва мултицет.

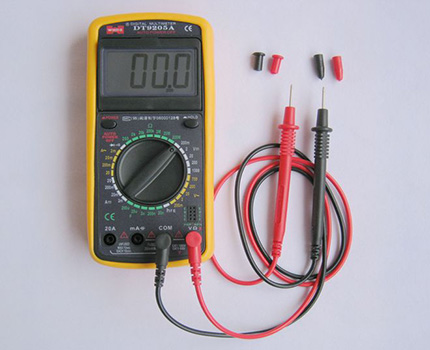

Мултицет
Като се допре едно от щупалата на мултицета до фазата, другото се фиксира върху който и да е от проводниците. Задава се диапазон за променлив ток 220 V. Нулата при контакт ще покаже стойност около 220 V, заземлението — винаги по-ниска.

Пример за монтаж на 2-клавишен превключвател с подсветка

Основните конструктивни разлики на светодиодните ключове са в механизма за подсветка. Той може да бъде готов за употреба и да не изисква никакви действия за свързването му. При друг тип конструкция е необходимо да се свържат проводници, които захранват светодиодната или неоновата лампа.

Ще разгледаме по-сложен вариант — как да свържем устройство с подсветка, при което проводниците трябва да се свържат самостоятелно.

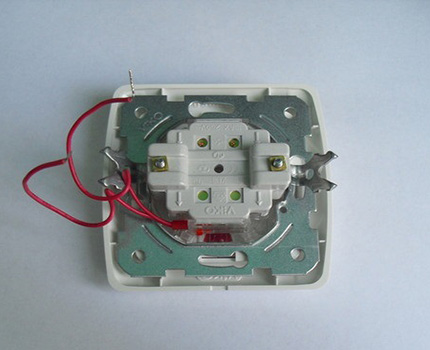

Светодиоден ключ с открити проводници за подсветка
Характеристика на конструкцията, при която има свободен достъп до проводниците на подсветката, може да бъде полезна, ако се наложи да я изключите.

На първо място повдигат клавишите с отвертка или друг подходящ инструмент и ги снемат. Отделят сърцевината (вътрешния механизъм) от корпуса.

След това определят правилността на положението на превключвателя, като използват индикатор. За целта, чрез докосване до контактите с отвертка от една страна и с индикатор от друга, проверяват дали уредът е включен или изключен.

Ако индикаторът светне — значи е включен. В това състояние го завъртат така, че клавишите с натиснатата страна да са разположени отгоре.

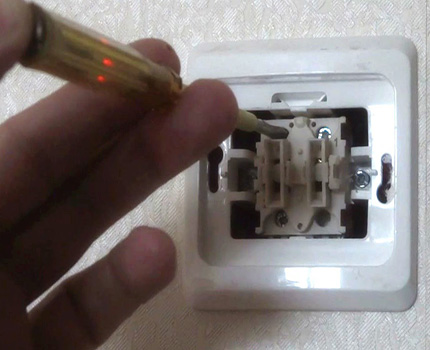

Използване на отвертка-индикатор
За да може обикновената отвертка-индикатор да работи, трябва да я държите правилно — металната част трябва да докосва контактната пластина, а към върха да се допира палецът на ръката.

Един от проводниците, идващи от индикатора, се свързва към входната клема, а вторият се присъединява към контакта на клавиша. Ако има няколко клавиша, проводникът се свързва към първия от тях, започвайки отляво. Едновременно с проводника, идващ от индикатора към входната клема, се свързва и фазният проводник.

Двата отвеждащи фазни проводника, които отиват към полилея, се свързват към изходните клеми едновременно с втория проводник на подсветката, като се внимава той да не изпадне от контакта.

При този начин на свързване подсветката ще се включва след отваряне на контактите с помощта на първия клавиш. Вторият няма да има никакво влияние върху изключването на подсветката и крушката ще свети дори при включено осветление.

За да угасва индикаторната крушка при натискане на който и да е от клавишите, е необходимо самостоятелно да се направи джъмпер, който ще свързва индикатора с двата клавиша.

Ако не се вземе предвид свързването на подсветката, монтажът протича както при обикновено устройство. През разклонителната кутия към превключвателя се води фазният проводник и се свързва към входната клема L, като се вкарва в отвора и се затяга с винт.

След това към контактите на устройството L1 и L2 се свързват двата отвеждащи фазни проводника, които водят към полилея също през разпределителната кутия. Единият от тях се свързва към една лампа, другият към останалите две. Нулата преминава през разклонителния възел в монтажната кутия, след което отива към всички лампи на полилея, затваряйки контакта.

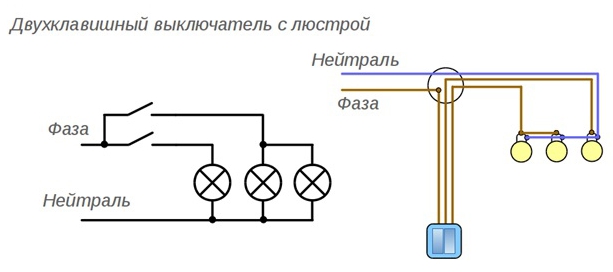

Свързване на двуключов превключвател
В резултат на правилното свързване първият клавиш ще включва една лампа, вторият две, а двата включени клавиша ще доведат до активиране на целия осветителен уред. В изключено състояние светодиодът трябва да свети (+).

Защо мигат енергоспестяващите лампи

Светодиоден превключвател е несъвместим с работата на енергоспестяващи лампи. Конфликтът на устройствата се проявява в краткотрайно припламване на лампата в изключено състояние или в така наречения тлеещ режим, когато лампата не се изключва напълно, а едва-едва свети.

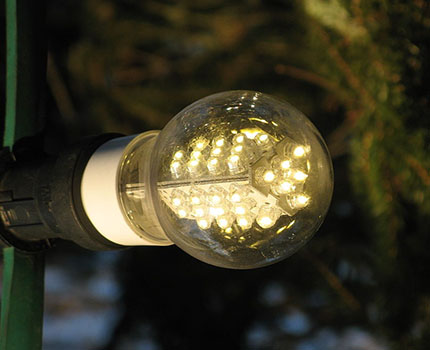

Тлеещ режим на горене на лампата
Времето на работа на светодиодната или енергоспестяващата лампа в неправилен режим значително се скъсява и е от един до два месеца

Това се случва, защото във флуоресцентната лампа има електронен преобразувател (кондензатор), който постепенно се презарежда от тока, преминаващ през лампата за подсветка, и припламва.

Подобно явление се случва и с блоковете за захранване на светодиодните ленти, в които също има кондензатор, и който се подхранва от малкия ток, постъпващ от превключвателя с подсветка.

Производителите на енергоспестяващи лампи посочват, че използването на тяхната продукция е несъвместимо с прилагането на светодиодни превключватели и светорегулатори.

Това ограничение може да се избегне, ако се управлява работата на осветителния уред с помощта на реле. От превключвателя командата постъпва първо към релето, което вече директно ръководи осветлението.

Релето се произвежда от много производители на електротовари: Schneider Electric, ABB, Siemens. Може да се постави под капачката на полилея, зад корниза, в който е монтирана светодиодната линия.

Може да се приложи още един вариант за решаване на проблема — да се изключи неоновата лампа или светодиодът от захранването. Това може да се направи чрез отделяне на проводниците за подсветка от клемите. Но тогава светодиодният превключвател ще загуби своите предимства.

Нека разгледаме решенията, които все пак позволяват да се съвместят подсветката и използването на енергоспестяващи лампи.

Как да съвместите лампите и превключвателя

Ако след изключване флуоресцентната лампа мига или свети слабо, проблемът може да се отстрани чрез паралелно свързване на допълнително съпротивление (резистор или кондензатор) към точката на осветление.

За това ще е необходим резистор с номинал 50 kΩ и мощност 2 W. Той ще погълне излишния ток при включена подсветка и няма да позволи на кондензатора на лампата да се зарежда.

Схема на разположение на резистора
Резисторът се поставя в разклонителна кутия в плафона или патрона на полилея, като предварително се свърже с двата проводника и се изолират оголените участъци. За изолация може да се използва термосвиваема тръбичка (+)

Този начин за отстраняване на причината за мигане на енергоспестяващите лампи се счита за доста опасен и опитните електротехници не съветват да се прилага без достатъчни умения за извършване на електротехнически работи.

По-добре е да се използва готов защитен блок за луминесцентни и светодиодни лампи, който премахва трептенето, предпазва от колебания в електрозахранването, премахва смущенията, идващи от лампите. Свързването му е задължително, ако се използва ключ с подсветка.

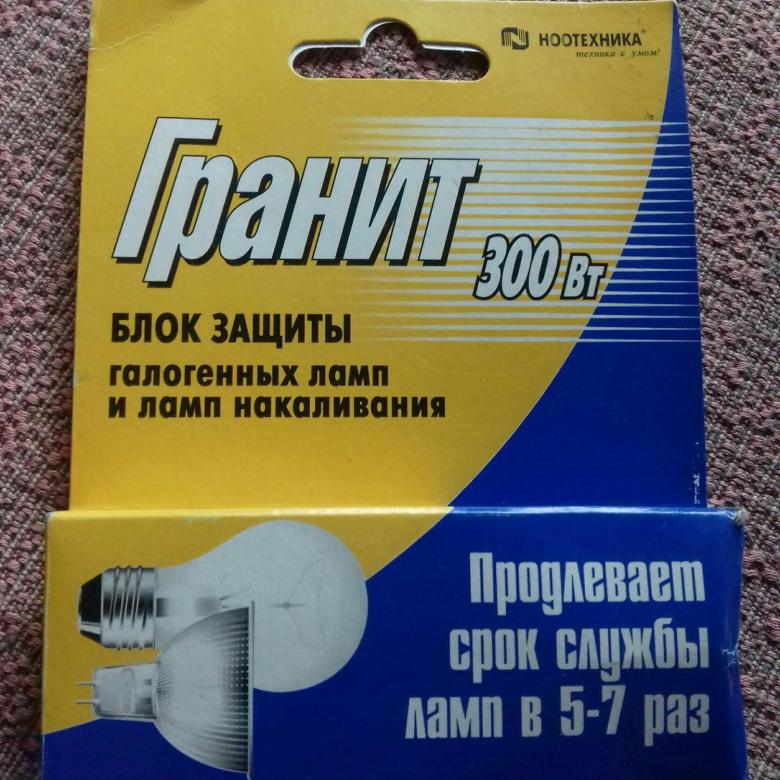

Защитен блок ГРАНИТ БЗ-300-Л — 300 W
Максималната мощност на лампите при използване на блок ГРАНИТ БЗ-300-Л е 300 W. Защитата действа при мрежово напрежение 275–300 V

Защитният блок се свързва паралелно на лампите, които работят неправилно — трептят или светят слабо в изключено състояние. Монтира се в корпуса на осветителното тяло или в чашата на полилея.

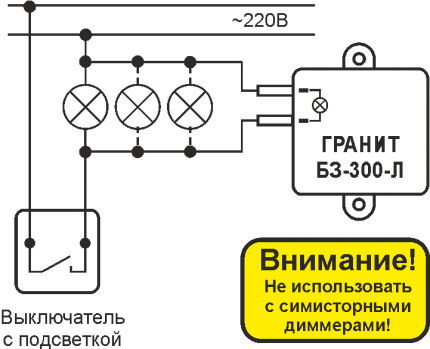

Схема на свързване на защитния блок
При използване на осветителни тела с две или повече групи осветление, на всяка група се монтира отделен блок (+)

Решения на популярни проблеми и неизправности на светодиодни лампи са подробно описани в следните статии:

  1. Защо светодиодните лампи светят при изключен ключ: причини и решения
  2. Защо мигат LED крушките: търсене на неизправност + как да се поправи
  3. Ремонт на светодиодни лампи със собствени ръце: причини за повреди, кога и как може да се ремонтира самият

Превключвател с подсветка със собствени ръце

По време на експлоатация на електрооборудването понякога се оказва, че в някое от помещенията би било добре да има подсветка на ключа. За целта не е задължително да купувате ново устройство — можете сами да усъвършенствате старото.

Какво ще ви е необходимо за това:

  • обикновен ключ;
  • светодиод с произволни характеристики;
  • резистор 470 kΩ;
  • диод 0,25 W;
  • проводник;
  • поялник;
  • дрелка;

С помощта на поялника започват да сглобяват схемата. Катодът на диода (отбелязан с черна ивица) се свързва към анода на светодиода (анодът има по-дълго краче). Резисторът се запоява към положителния контакт на светодиода и към проводника, който ще служи за свързване с ключа. Вторият проводник се свързва към катода на светодиода.

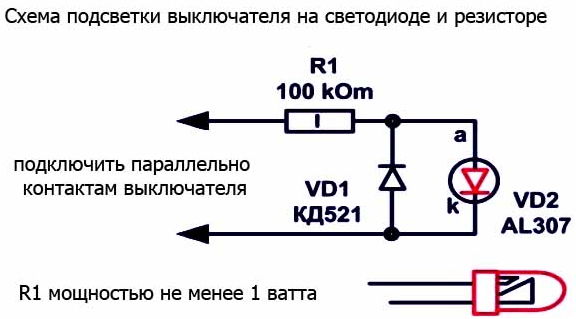

Схема на свързване на ключа със светодиод и резистор
Ако нямате под ръка резистор с подходяща мощност или няма достатъчно място за поставяне, то той може да се замени с два резистора с по-малка мощност, като ги свържете последователно (+)

След това свързват всичко към механизма за включване-изключване. Фазовият проводник, който води към лампата, се свързва към клемата заедно с един от проводниците, водещи към светодиода. Другият проводник се свързва към входната клема заедно с фазовия проводник, който подава ток от електропреносната мрежа.

Необходимо е внимателно да се изолират оголените участъци на проводника и да се изключи допир на проводниците до корпуса, което е особено важно да се направи, ако той е метален.

Проверяват схемата за свързване на ключа с подсветка за работоспособност така: клавишът, като затваря контакта, води до запалване на полилея или осветителното тяло; в изключено състояние светва светодиодната лампа. Ако схемата работи правилно, може да се монтира устройството в корпуса.

За да се вижда осветлението, извеждат светодиодната лампа в пробития отвор отгоре на корпуса. Не е задължително да се прави това, ако корпусът е светъл — светлината ще прониква през него.

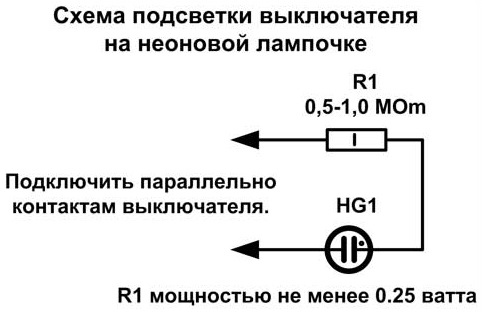

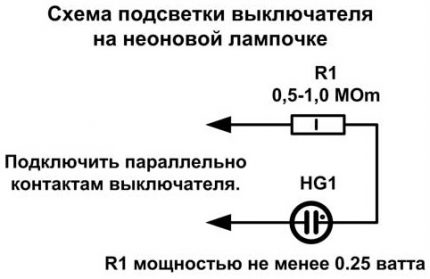

Схема за свързване на ключа с неонова лампа
Подсветката на ключа може да се изпълни с помощта на неонова лампа. В схемата се използва газоразрядна лампа HG1 и резистор от всякакъв тип с номинал 0,5–1,0 МΩ и мощност над 0,25 W

Превключвател с индикатор за включване

Ключовете с индикатори се различават от светодиодните по съвсем различен принцип на използване – лампата в тях светва, когато осветлението е включено. Основното предназначение на контролната лампа е да сигнализира за включено осветление в мазето, на тавана, в килера или на улицата.

Използва се за контрол на разхода на електроенергия. Индикаторът може да се монтира за всеки от клавишите или само за един от тях.

Схемата за свързване и работа на ключа с функция подсветка е изградена по следния принцип. Контролната лампа се свързва паралелно към клемите на ключа. Когато веригата се затвори, токът преминава през индикатора и осветителното тяло – и двете светват. Ако ключът е изключен, ток не постъпва нито към индикатора, нито към лампата.

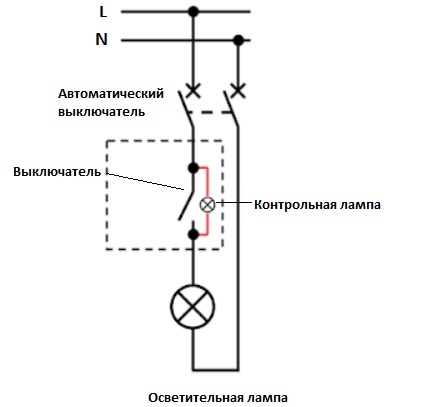

Схема на ключ с индикатор
Индикацията на включено осветление може да бъде изпълнена в комбинация: 1 контролна лампа за един клавиш или за всеки клавиш по една лампа

Изводи и полезно видео по темата

Инструкция за свързване на светодиоден ключ:

Как да монтирате подсветката със собствените си ръце:

Какво да направите, ако енергоспестяващите лампи светят или мигат след изключване:

Ключът с подсветка може да участва практически във всички схеми на електрическо осветление. Но за правилния му монтаж е необходимо да се проучи конструкцията, принципът на работа и нюансите, които възникват при взаимодействие с друго електротехническо оборудване.

Споделете с читателите вашия опит в свързването на светодиоден ключ. Моля, оставете коментари, задавайте въпроси по темата на статията и участвайте в обсъжданията – формата за отзиви се намира по-долу.
