Как да свържете ключ с една клавиша: правила и схеми за присъединяване

За управление на битови електрически източници на осветление се използват различни приспособления, като най-разпространеният сред всички е превключвателят. Това е просто устройство, разположено на стената и свързано с проводници. Дизайнът на изделията се различава, но вътрешната принципна схема при единичните модели е еднаква.

В нашия материал ще разкажем как да свържете едноклавишен превключвател, за да извършите бързо ремонт. За улеснение ще бъдат представени няколко начина на свързване с тематични снимки, които нагледно демонстрират процеса на монтаж.

Конструкция и предназначение на превключвателите

Превключвателят представлява просто механично (по-рядко електронно) устройство за контактно затваряне/отваряне на електрическата верига с цел включване/изключване на осветителни уреди.

Ще разгледаме конструкционните особености и монтажа на най-простите модели – едноклавишните превключватели.

Те се състоят от 4 основни части:

• работен възел – метална основа с контакти и бутонен механизъм;

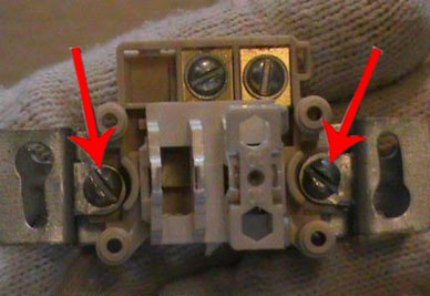

• крепене – лапички или антени от метал, свързани с метална пластина;
• декоративно оформление – панел или рамка;
• динамична част – пластмасов бутон.

Част от детайлите, основно вътрешните, са изработени от метал, например поцинкована стомана, а външното декоративно покритие обикновено се изготвя от безопасна пластмаса. Възможни са и керамични елементи, издържащи натоварване до 32 А, докато пластмасата е предназначена за 16 А.

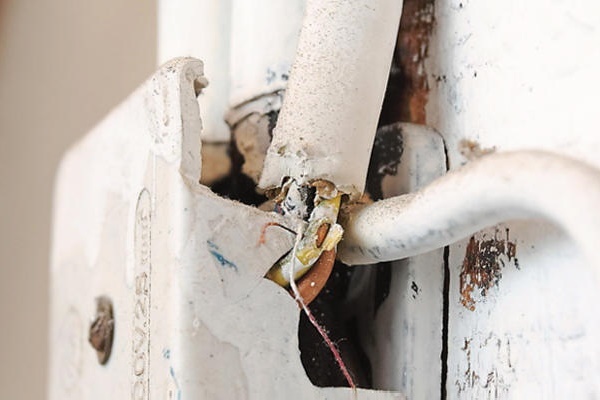

Сред причините за поставяне на едноклавишен превключвател са:

Външната и вътрешната структура зависят от няколко фактора, например функционални задачи или потенциален товар. Като допълнително устройство в някои модели има светодиод, осигуряващ външно осветление.

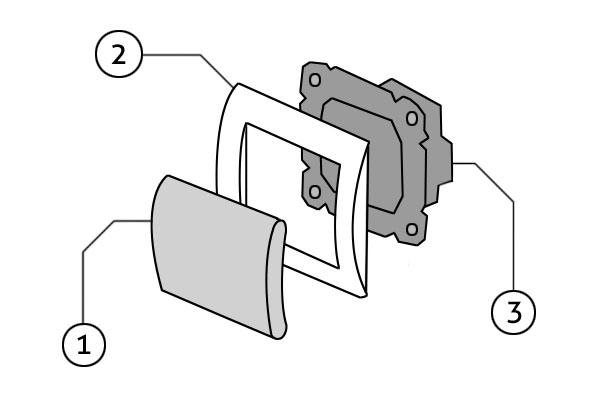

Конструкция на прост ключ с една клавиша: 1 – клавиша, с помощта на която механизмът се задейства; 2 – декоративна рамка; 3 – работна част, в която е заключен електрическият механизъм.

Ключове се инсталират във всички помещения, където има някакви осветителни уреди, които не са оборудвани с захранващ кабел (например за подови лампи или настолни лампи не е необходим).

Това най-често са таванни или стенни осветители, полилеи, сложни осветителни системи.

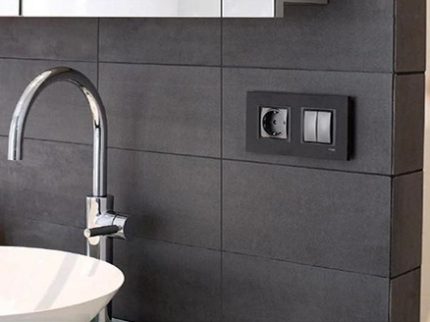

При избор на устройства за помещения с повишена влажност трябва да се обърне внимание на такъв показател като степен на защита: за спалня или хол е достатъчен IP 20, за баня или кухня – IP 40, за външен (уличен) монтаж – IP 55

Видове устройства за битово приложение

Няма строго разделение на категории, тъй като различните производители имат свои, „фирмени“ моделни серии, но можем да отделим няколко типа ключове, обединени от някакъв общ признак.

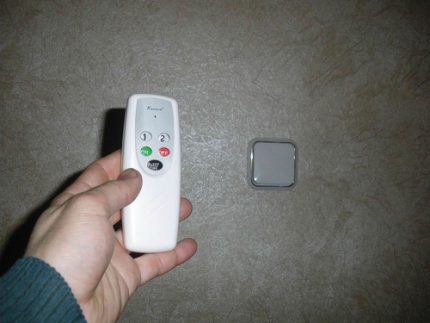

Двата най-разпространени типа съвременни ключове – едноклавишен стенен модел и дистанционно управление, което обикновено се доставя в комплект заедно с осветителния уред.

Например, по принципа на включване всички устройства могат да се разделят на:

• механични – елементарни клавишни приспособления, лесни за монтаж и използване (функцията на клавиша може да се изпълнява от лостче, превключвател, бутон, шнур, въртяща се ръкохватка);
• електронни сензорни, задействани чрез докосване на ръка;
• с дистанционно управление, оборудвани с дистанционно управление или сензор за движение.

Най-търсена се счита първата група, традиционна и получила признание от първите дни на изобретяването на електрическата верига, популярността на третата също набира скорост, а втората някак не се е наложила.

Сензорите за движение позволяват икономия на електроенергия и служат като допълнителна защита. Например, ако се инсталира такова устройство на входа на къщата, то ще сигнализира за появата на неканени гости.

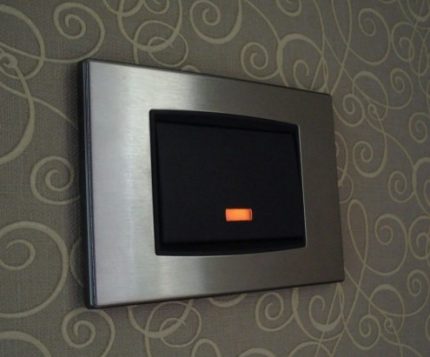

В жилищни помещения е за предпочитане да се инсталират вътрешни модели (с подсветка или без нея), които не стърчат над повърхността на стената и изглеждат по-естетично.

По вида на конструкцията всички ключове се делят на едноклавишни и многоклавишни (стандартно изпълнение за битово приложение – с 2-3 клавиша). Всеки клавиш служи за затваряне/отваряне на един осветителен контур.

Ако в стаята има няколко осветителни тела – полилей, таванно осветление и аплика – подходящ е триклавишен ключ, който ще позволи последователно или заедно да включвате/изключвате уредите.

Също така доста популярни са двуклавишните ключове, които могат да се видят практически във всеки апартамент. Особено актуални са за полилеи с няколко лампи.

По начина на монтаж могат да се разграничат две групи: с външен и вътрешен монтаж. Външният тип обикновено се прилага, когато окабеляването е открито, а вътрешният – със скрити в стената кабели. За да се осигури безопасност и стабилност на монтажа на вградения ключ, се използва монтажна кутия (подразетник) – защитен пластмасов корпус.

По начина на монтаж ключовете се подразделят на вградени и надставни. Първите се прилагат при устройство на скрито окабеляване, вторите – на открито. И двата варианта се инсталират по аналогични схеми.

Място на поставяне – удобство и безопасност

Преди инсталирането на ключа трябва да се обмисли най-удобното място за монтаж и последваща употреба. Най-изгодната зона е разположена близо до входните врати (от страната на дръжката), но може да има и изключения (например, до главата на леглото).

Преди съставянето на проекта за окабеляване е добре да се погледне официалният документ – ПУЕ (правила за устройство на електроинсталациите), който регламентира някои нюанси на монтажа. Например, точка 7.1.48 гласи, че ключът трябва да се намира на не по-малко от 60 см от душ кабината, а точка7.1.50 позволява да се монтира не по-близо от 50 см от газопровода.

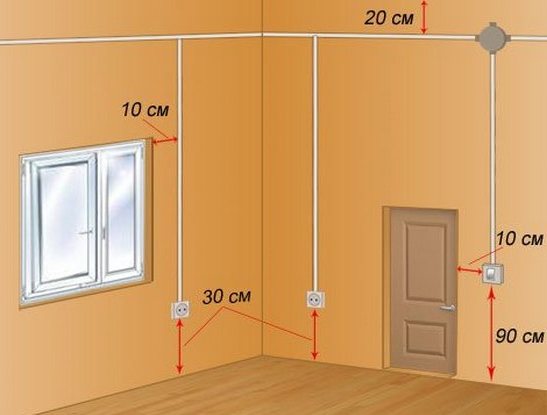

Както се вижда от схемата за монтаж, разстоянието от вратите до точката на инсталиране трябва да бъде не по-малко от 10 см, а до пода – не по-малко от 90 см.

В баните и сауните инсталирането на управляващи устройства е забранено, те трябва да се изнасят извън помещението (обикновено в коридора).

Три варианта за монтаж на едноклавишни превключватели

Нека разгледаме три схеми за свързване на ключове, които са подобни по конструкция (имат една клавиша), но се различават по типа на монтажа. Също така всички варианти обеднява основният закон за във еждане в деиствие на едноклавишните модели: динамичният елемен прекъсва „фазата“, а не „нулата“. В обратния случай е възможен риск от нараняване при из въ ршване на ремонтни дейности и дори при обикновена смяна на лампи.

#1: Фото-инструкция за поставяне на външно устройство

Разположението на проводниците за тази схема на свързване няма принципно значение: те могат да вървят по повърхността или да се намират вътре в стената. Външният тип ключ в жилищно помещение е препоръчителен, ако току-що е направен скъп ремонт и няма желание отново да се разрушават стени и да се правят канали.

Най-простата схема на свързване на едноклавишен ключ, служеща като основа за практическите действия на начинаещи електротехници: проводник L (фаза) отива към ключа, останалите – директно към източника на светлина

Ще разгледаме варианта с външно полагане на кабела, при който проводниците са затворени в гофриран защитен канал.

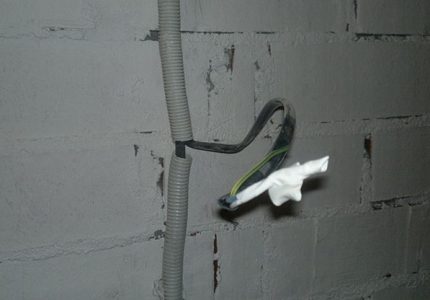

На мястото на монтажа на ключа гофрираната тръба, фиксирана на стената със специални клипсове, е срязана напречно, а работният изолиран проводник е изваден навън.

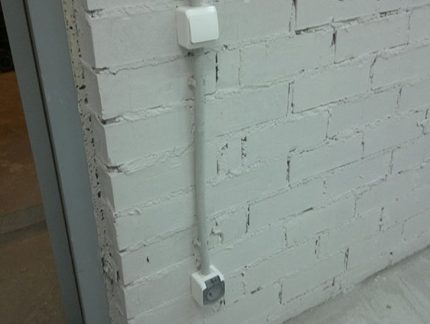

Под ключа ще се намира още един електрически уред – контакт, затова кабелите за двете устройства от естетически съображения са затворени в една гофра.

Кабелът на захранването, отнасящ се към контакта, ще премине през наслагвания ключ, за да не се прави примка и да не се увеличава площта на монтажа.

Избраният модел ключ – Schneider Electric – има пластмасов корпус и степен на защита IP44. Преди инсталацията вземаме мерки за безопасност: изключваме захранването на кабела на електротаблото, монтирано на площадката или в коридора.

За да се уверите в отсъствието на напрежение в кабела, използвайте индикаторна отвертка. Когато въпросът за изключване на енергията е решен, заемаме се с разглобяването на ключа.

Първо с ръка изваждаме клавиша – прави се това доста лесно.

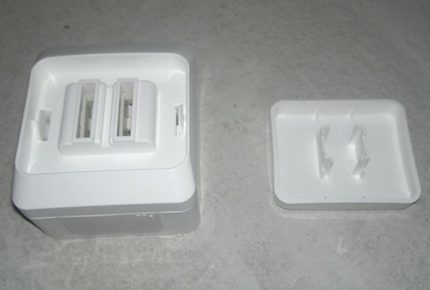

Под клавиша, който покрива ключа отгоре, се намира още една пластмасова защитна планка – лицевият панел, който също трябва да се свали, като внимателно се оттиснат държателите.

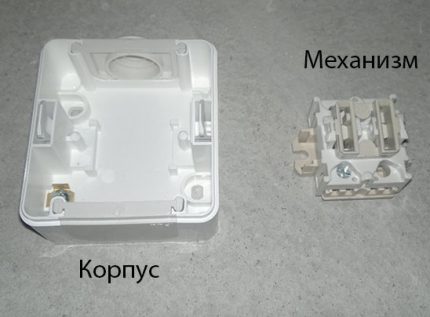

Следващата стъпка – сваляне на работния механизъм.

Механизмът, който произвежда затваряне/отваряне на електрическата верига, не е закрепен със специални държатели или пружинки, затова се изважда бързо и без проблеми.

Сега трябва точно да определим мястото на монтажа на ключа и да обозначим на стената точките за завиване на крепежа. За целта вземаме вече празния корпус и го прилагаме към стената.

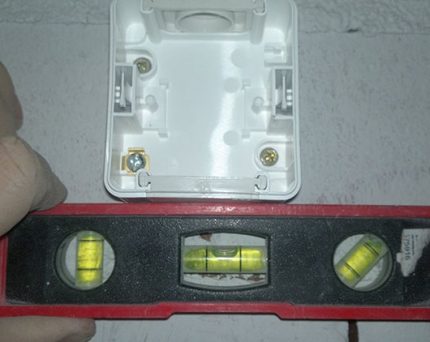

Изравняваме по ниво, с маркер обозначаваме точките за пробиване. Ползвайки бормашина, изпробиваме отворите за крепежа (възможен е и друг начин на закрепване).

Закрепваме пластмасовия корпус на обозначеното място на стената, използвайки дюбели – най-добрият вариант за фиксиране върху бетонни и тухлени основи.

От корпуса на ключа сваляме еластичната заглушка, разположена в горната част, вкарваме в отвора проводниците и края на гофрираната тръба, идваща от тавана.

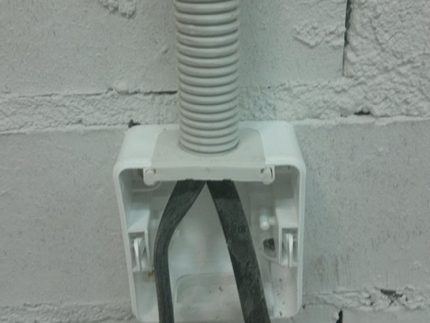

В резултат трябва да се получи акуратно плътно съединение на гофрата с корпуса със свободен достъп до проводниците за по-нататъшни работи.

Време е да пристъпим към самото свързване. От краищата на проводниците премахваме изолационния материал и оголваме 8-10 mm.

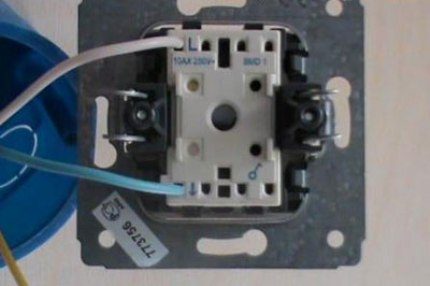

Присъединяваме проводника с бял цвят (фаза) към клемата с обозначение L, синия – към другата клема, с обозначение „1“. Внимателно завиваме болтовете и поставяме работния възел в корпуса.

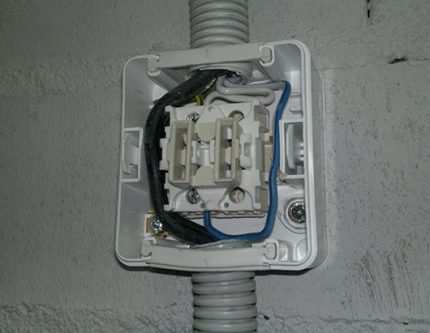

Проводникът, който води към контакта, прокарваме в обиколка на работния възел и го извеждаме в долния отвор на корпуса; там вкарваме и втория край на гофрираната тръба.

Извършваме обратния монтаж на ключа: поставяме на място лицевата панел, след което фиксираме клавиша.

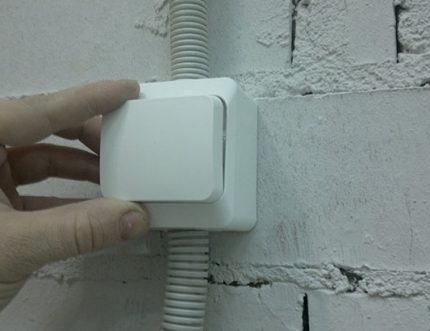

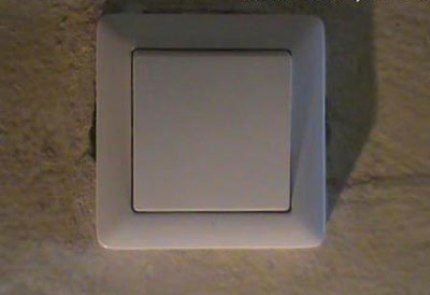

В края на работата извършваме тестване: включваме подаването на електроенергия и няколко пъти натискаме клавиша. Ако осветителното тяло светва при включване – свързването е извършено правилно.

Да монтирате ключ със собствените си ръце е доста лесно, дори когато монтажът е усложнен от наличието на допълнителни устройства.

Въпреки това, ако не сте сигурни в правилността на действията, по-добре се подсигурете и първото свързване направете под наблюдението на опитен електротехник.

#2: Майсторски клас за подмяна на стар превключвател

Често във връзка с ремонт в апартамент или частна къща се налага да демонтирате стария ключ и на негово място да инсталирате нов, по-модерен и удобен.

Нека разгледаме основните етапи на подмяната на ключа, използвайки поетапни снимки на процеса.

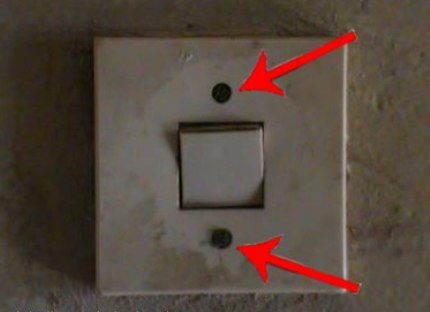

Пред нас е стар непривлекателен модел вграден ключ, монтиран вътре в бетонната основа на панелна сграда. Необходимо е да го свалите, като развиете двата крепежни болта.

С помощта на отвертка развиваме винтчетата, сваляме пластмасовия капак.

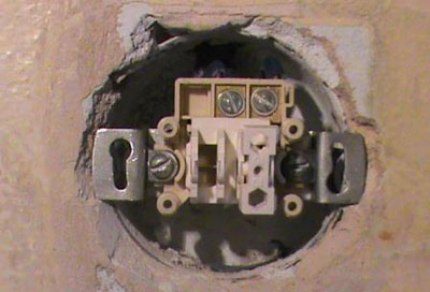

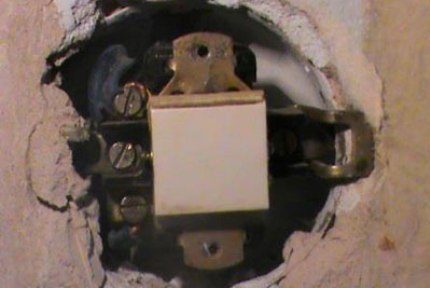

Под капака – стар механизъм за свързване, в който жилите са фиксирани с болтово съединение. Отляво се виждат болтовете, от двете страни – метални крепежни „ушки“.

Нашата задача е да определим „фазата“.

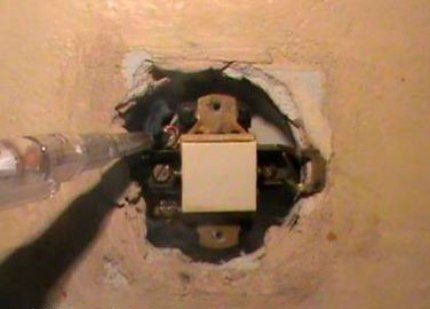

За намиране на работния провод използваме указател на напрежение, в ролята на който обикновено се явява индикаторна отвертка със светлинен сигнал

Поредно поднасяме отвертката към контактите, в никакъв случай не ги докосвайте с ръце (по-добре използвайте изолиращи ръкавици). За точно определяне поставяме клавиша в двете положения.

При изключено положение «фаза» захранва само един контакт. Вторият провод е предназначен за осветителното тяло.

След като установим предназначението на проводниците, изключваме подаването на електричество, проверяваме наличието или отсъствието на напрежение и, след като се уверим в безопасността, започваме да разглобяваме стария ключ. Извиваме крепежите на металните държачи („лапки“), изваждаме работния възел.

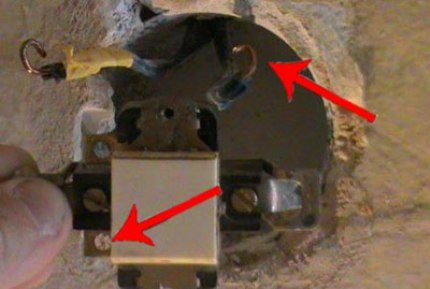

Внимателно откачваме и изолираме проводниците: първо „фазата“, след това втория провод. За изолация по-добре използвайте изолираща лента с различен цвят, за да не сгрешите при свързването.

Окончателно освобождаваме механизма, изправяме проводниците – мястото за новия ключ е подготвено. Вземаме новото изделие, закупено предварително, и го подготвяме за монтаж, простичко казано, разглобяваме.

Сваляме клавиша, отвиваме защитния панел и виждаме вътрешния механизъм – с два задължителни зажима и разпорни държачи.

Винтчетата, разположени по краищата, регулират движението на „лапките“, а намиращите се отгоре служат за свързване на проводниците – именно с тях се регулира контактната притискаща плоча.

Приблизително на 1 см почистваме краищата на проводниците, вкарваме ги в отворите, разположени под горните винтове, следим да не влезе изолацията заедно с оголения провод. Затягаме здраво, за да не се движат проводниците.

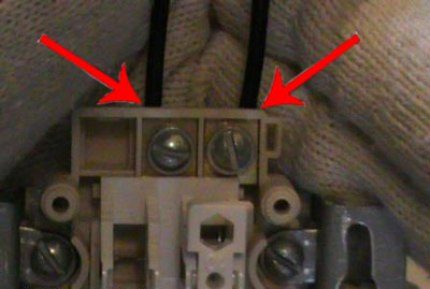

Ако отворите имат маркировка, „фазата“ вкарваме в отвора с обозначение „L“, отвеждащият провод – „1“. Вместо посочените обозначения може да има цифри „1“ и „2“ – тогава „фазата“ отива в „1“.

След като свържем проводниците, вкарваме работния възел в монтажната кутия.

За да не „се разхожда“ механизмът вътре в подрозетника, фиксираме го с помощта на метални държачи, като затягаме здраво страничните крепежни винтове.

Поставяме горния панел, фиксираме клавиша.

Тестваме работата на устройството, въпреки че е по-добре първата проверка да се извърши още преди вътрешният механизъм да бъде напълно закрепен – за да не се налага да го преправяме.

И така, за монтажа на нов ключ ни бяха необходими инструменти (отвертка, клещи, нож, резачки, индикаторна отвертка), малко изолационен материал и 20 минути време. Викането на електротехник би струвало около 5 €.

#3: Схема на свързване с разпределителна кутия

Когато се предават голи стени, което се среща в новите модерни типови къщи, се налага самостоятелно да се поставят вътрешни врати, да се настилат подове, да се приведат в ред стените.

Електрическата инсталация не е изключение. Затова нека разгледаме как правилно да свържем ключа заедно с осветителното тяло, автоматичния прекъсвач и разпределителната кутия.

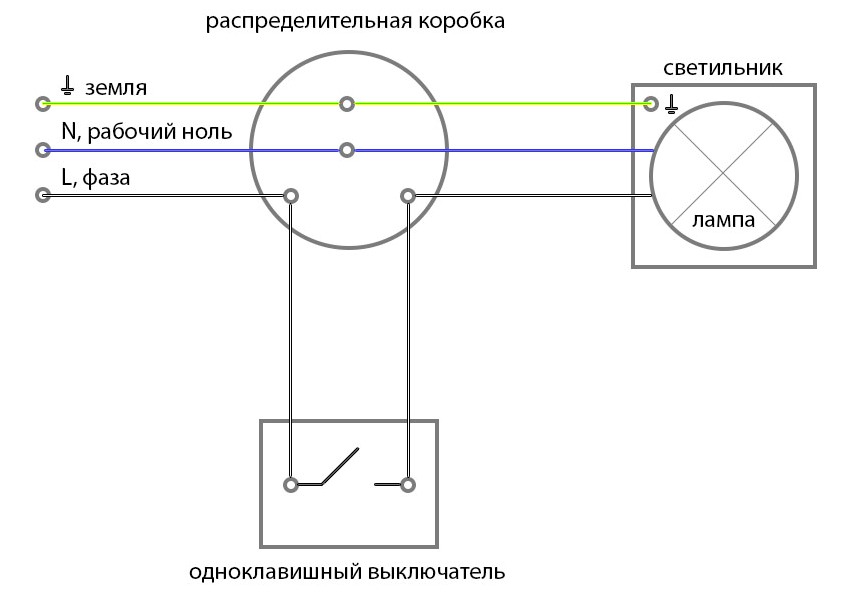

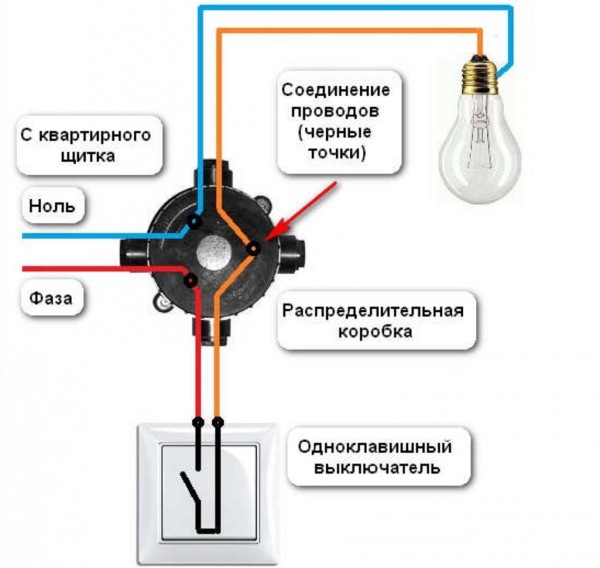

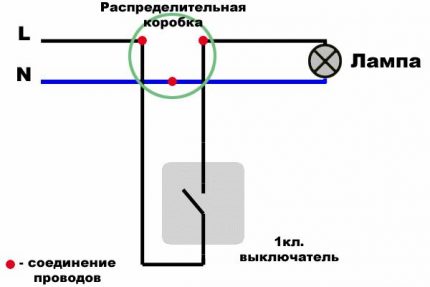

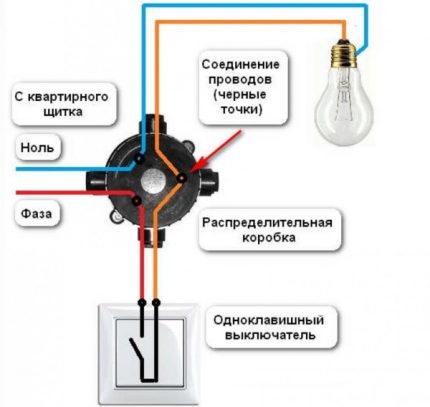

Необходимо е да започнем с избора на схема на свързване. На фигурата е показана най-простата – с един източник на осветление, едноклавишен ключ и изход към таблото, ние ще я усложним с монтаж на автоматика.

Нашата цел е да монтираме всички уреди на определените за тях места и да ги свържем помежду им с проводници, без да ги объркаме. Разпределителната кутия се стремим да монтираме в центъра.

Откритият или скритият начин на монтаж на кабела принципно не влияе на разположението на елементите на схемата.

В резултат на предварителния монтаж трябва да се получи следната схема: автоматичен блок + разпределителна кутия + монтажна кутия за ключа + изход към осветителното тяло + трижилен кабел с напречно сечение 1,5.

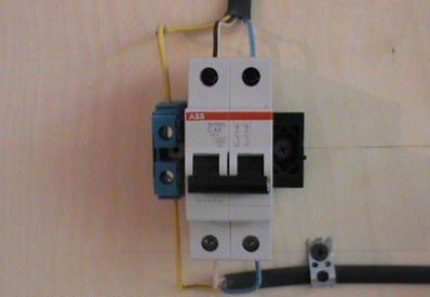

На първо място свързваме автоматичното защитно устройство, което предпазва мрежата от претоварвания и скокове на напрежението.

Нека се определим с цвета на проводниците, които ще ни трябват за свързване на ключа:

• бял – фаза;
• син – нула;
• жълт – земя.

Почистваме проводниците и ги вкарваме в предвидените за тях клеми. Жълтия проводник използваме за заземяване, като го фиксираме отделно със специална скоба.

Трижилният проводник се счита за универсален. За свързване на осветително тяло би бил достатъчен и двужилен проводник, но е по-добре да се предвидят събитията и за всеки случай да се подготви окабеляване за свързване на 2 уреда или полилей.

Ролята на осветителното тяло ще изиграе обикновен патрон и крушка (с нажежаема жичка, LED, енергоспестяваща).

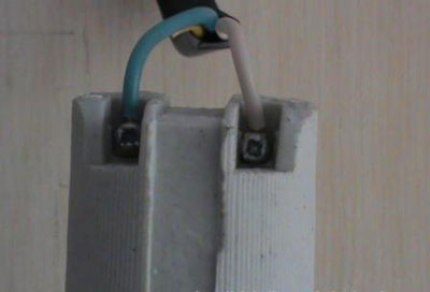

Почистваме проводниците и ги свързваме към патрона, като ги вкарваме в предвидените за това отвори. Жълтия проводник внимателно отгъваме и изолираме.

Извеждаме проводниците в монтажната кутия, за да монтираме ключа.

При свързване на ключа жълтият провод също няма да е необходим. Оголваме двата останали, изолираме жълтия и го отгъваме настрани

Съвременните модели ключове имат маркирани клеми, което улеснява фиксирането на проводниците. Вмъкваме ги в нужните отвори и ги закрепваме с винтове.

След свързване на проводниците към механизма на ключа, вмъкваме работния блок в монтажната кутия, надяваме отгоре корпуса, фиксираме клавиша

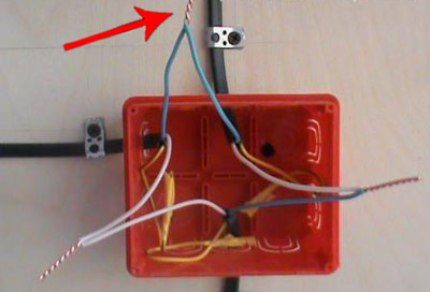

Всички елементи на схемата са свързани, остава да свържем проводниците в разпределителната кутия.

Снемаме изолацията, оголваме краищата на проводниците, усукваме ги първо с ръце, след това с клещи. Извършваме свързването по цветове според схемата, неравните краища премахваме с резачки

Проверяваме правилността на свързванията с индикаторна отвертка и тестваме – натискаме клавиша на ключа.

Ако крушката светва и угасва под управлението на ключа – всички стъпки са изпълнени правилно. След изключване на захранването, прибираме проводниците и затваряме разпределителната кутия

Както виждате, цялата схема на свързване може да се изпълни самостоятелно с използване на минимум прости инструменти.

Изводи и полезно видео по темата

Полезните видеоинструкции ще помогнат на начинаещите електротехници да усвоят теорията и правилно да я приложат на практика.

Инструкция от производителя Легранд, в която ще стане дума за това как самостоятелно да инсталирате ключа:

От следващото видео можете да научите за свързването на едноклавишния ключ и контакта:

А за това как да смените ключа със собствените си ръце ще научите от следващото видео:

Както успяхте да забележите, принципите на свързване на различни електрически устройства са сходни, но имат малки разлики. Ако решите самостоятелно да смените ключа или да прокарате електрическата верига изцяло, внимателно изучете схемите, консултирайте се с квалифицирани специалисти, а в процеса на работа задължително спазвайте мерките за предпазливост.

Ако имате въпроси относно смяната на едноклавишни ключове или имате допълнения към материала, моля, оставете своя коментар в разположения по-долу блок.
