Как да изберете и правилно да свържете триклавов ключ

В стремежа да повишат удобството на управление на електроуредите, производителите създават нови видове функционални устройства. Едно от тях е триклавеният ключ.

Каква конструкция има триклавеният ключ и какви нюанси да вземем предвид при свързването на устройството, ще разгледаме по-подробно.

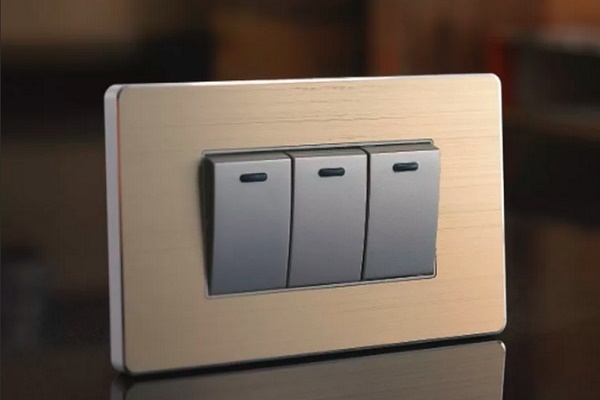

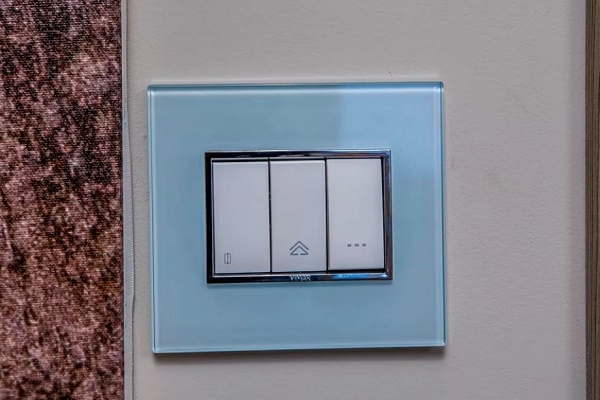

Конструкция на триклавения ключ

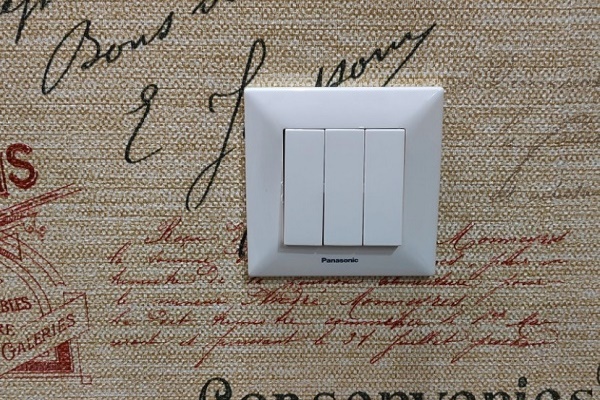

Ключовете от този тип при стандартни габарити на устройствата са оборудвани с три разположени плътно една до друга клавиши. Основното им предназначение е да осигуряват възможност за контрол едновременно на три групи свързани осветителни тела от една обща точка на достъп.

Най-често се инсталират такива устройства в помещения със сложна конфигурация: комбинирани бани, дълги коридори, обединени с кухни всекидневни.

Триклавеният ключ е удобен да се използва за управление както на основното, така и на спомагателното осветление, например за реализиране на схема за диодна подсветка «таван/стени/под»

Триклавените устройства са удобни за управление на многоръжкови полилеи. За получаване на три варианта на наситена светлина те могат да се включват на три етапа, при които първо светва 1 крушка, а след това следващите две.

Към безспорните предимства на триконтурните устройства можем да отнесем:

1. Представителен външен вид.
2. Икономия на заемана площ.
3. Облекчаване на монтажа.

Опростяването на процедурата на монтаж на триклавения ключ се постига благодарение на намаляване на трудозатратите при създаване на обща технологична ниша за разполагане на сърцевината на устройството и полагане на електрическия кабел до нея.

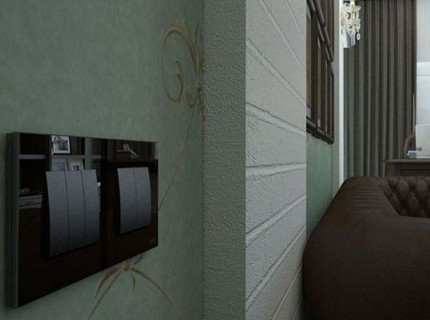

При правилно подбрани електрически параметри и правилно спазване на режима на експлоатация на триклавеното устройство, дори бюджетен модел ключ е способен да работи безотказно в продължение на много десетилетия

Конструкцията на триклавения ключ е доста проста и включва две съставни части:

• Вътрешната част, представляваща подвижен механизъм, където се осъществява процесът на затваряне/отваряне на мрежата под действие на свиване/разтягане на пружината.
• Външна част, представляваща кутия с клавиш-превключвател, към която са неподвижно прикрепени контактите.

Тъй като натоварването на такива устройства е малко по-високо в сравнение с простите типове модели, вътрешните елементи и външният корпус се изработват само от качествени материали.

Основни видове затварящи апарати

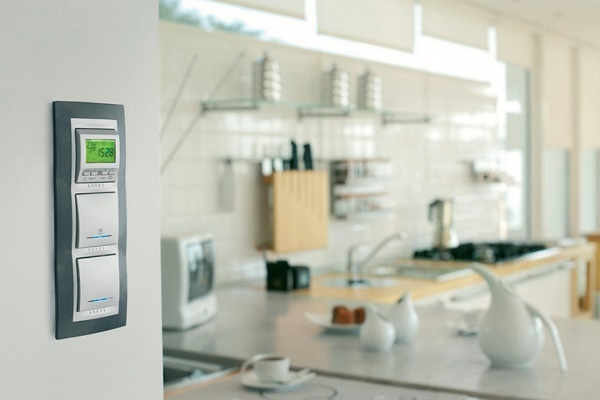

Превключвателите, в това число и тройните, в зависимост от начина на управление са от клавишен и сензорен тип. Първите се задвижват чрез натискане на клавиш, а вторите – чрез докосване на панела на определено място.

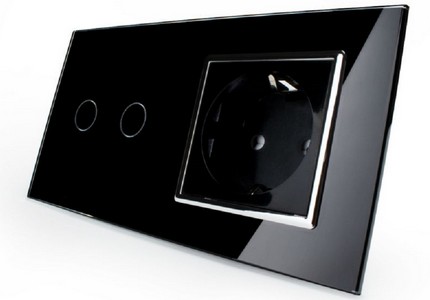

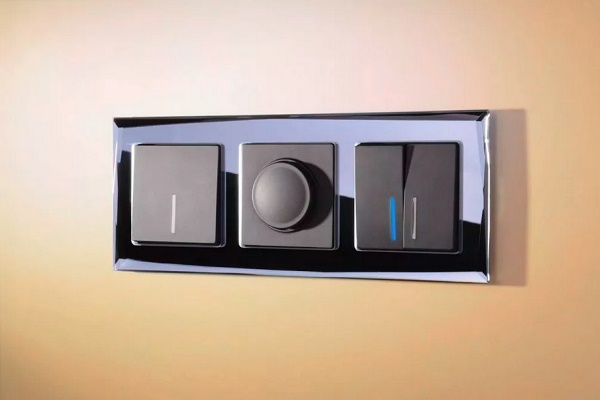

Повечето модели сензорни превключватели са оборудвани с димер – устройство за плавна шест- или седемстепенна регулировка чак до изключване на осветлението.

При избора на димер е важно да се ориентирате по общото натоварване на превключвателя. Специалистите препоръчват да закупувате устройства с резерв на мощност. Например: за трираменен полилей с лампи с мощност до 100 вата изберете регулатор на светлина, който е с маркировка 300 W.

Повече за това какво е димер и как да го изберете, прочетете в този материал.

В зависимост от вида на монтажа тройните превключватели биват три типа:

• за външен монтаж;
• вътрешни, които предполагат вдлъбване в кухината на стената;
• комбинирани модели, които имат общ корпус с контакта.

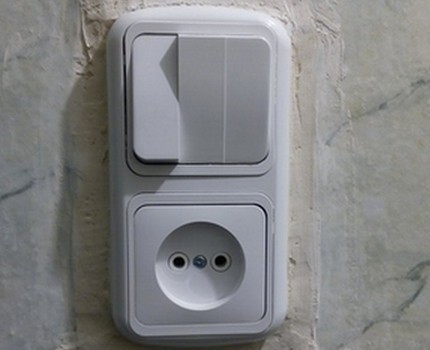

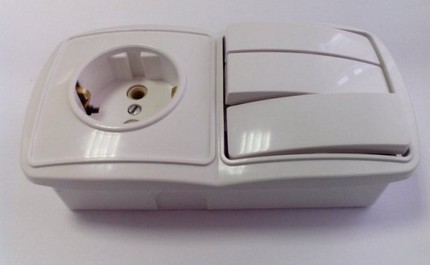

Комбинираните модели, оборудвани с контакт, имат по-тясна сфера на приложение. Това се дължи на факта, че инсталирането им е невъзможно без преправяне на електропроводката.

При монтажа на устройството с комбинирано изпълнение към една и съща точка трябва да се доведат два отделни проводника за контакта и същевременно да се отведат фазовите за осветлението.

Инсталирането на троен ключ, обединен с контакт в общ корпус, е оправдано в ситуациите, когато се предвижда отворена проводка. Правилата за електробезопасност строго регламентират височината на поставяне на ключовете и контактите – 150 см от пода.

Поради тази причина такива модели се инсталират на места, където контактите се използват доста често, при условие че ключовете на тази височина са удобни за използване.

Най-голямо разпространение комбинираните модели получиха при обзавеждането на бани с разположение до огледала и спални в зоната на нощните шкафчета.

Като отделен подвид се отличават тройните ключове с безжично изпълнение, които могат да се инсталират на всяко място и да се поставят на всяка повърхност.

Безжичният модел представлява ключ от друг тип, който по конструкция е по-сходен с дистанционно управление.

Безжичните устройства са оборудвани с два модула:

• Приемник – устройство от типа реле, вградено в източника на светлина. При получаване на сигнал то затваря електрическата верига на осветлението.
• Предавател на сигнал – самият ключ, оборудван с генератор на енергия. При натискане на клавиша той преработва енергийния импулс в радиосигнал.

Такива високотехнологични устройства са сред скъпоструващите. В тях вместо обичайната електропроводка се използват инфрачервени или радиовълни.

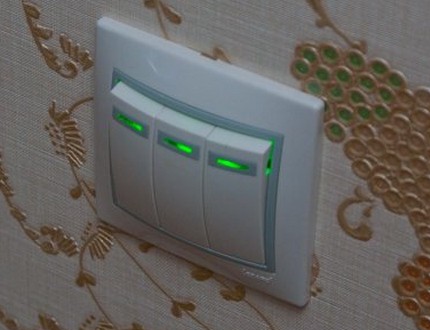

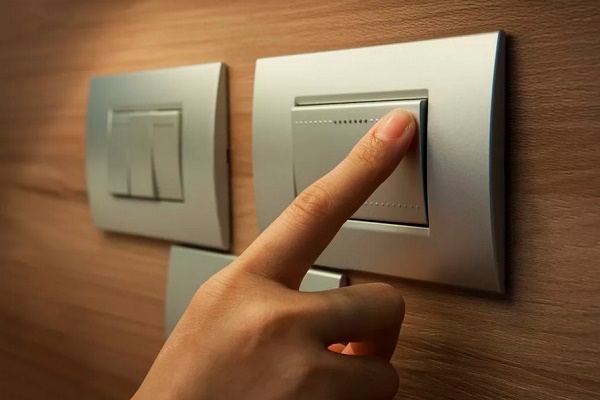

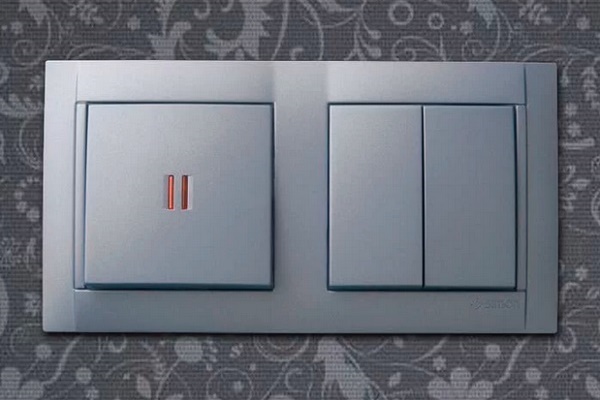

Срещат се в продажба и ключове, оборудвани с подсветка. Те са удобни в това отношение, че през тъмната част на денонощието създават светлинен сигнал, който служи като добра ориентир за бързо намиране на устройството.

Подсветката на ключовете допълнително изпълнява ролята на индикатор, който сигнализира за неработно състояние на осветлението, тъй като се включва в момента, когато напрежението не се подава на уреда.

При избора на такива модели трябва да се обърне внимание на типа на източника на осветление. Ключовете с подсветка не създават проблеми само при свързване във вериги с обикновени лампи с нажежаема жичка или техните халогенни аналози.

Ако във верига с такова устройство са включени луминесцентни лампи или светодиодни ленти, дори и в изключено положение те ще продължат да излъчват леко пулсиращо светене.

Критерии за правилен избор

Когато закупувате троен ключ, внимателно го прегледайте, проучете физическите параметри, проверете дали има схема за свързване.

Основните моменти, на които трябва да обърнете внимание при избора на изделието:

1. Корпус на изделието – той трябва да бъде лишен от всякакви дефекти: грапавини, вдлъбнатини и отчупвания.
2. Задействане на клавишите – трябва да става лесно и без заяждане.
3. Звукови ефекти – при включване на всеки от клавишите трябва да се чува характерно щракване.
4. Сърцевина – трябва също да е лишена от грапавини, а клемите ѝ да работят изправно.

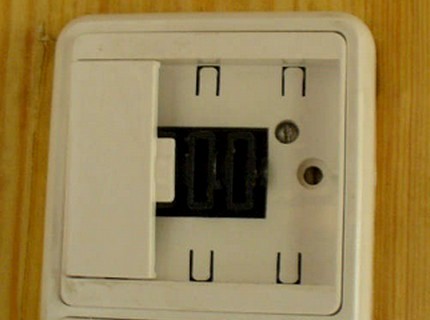

Ако планирате да инсталирате ключ в помещение с повишена влажност, трябва да изберете устройство със защита.

Работните елементи на влагозащитения ключ имат допълнителна гумена или пластмасова обвивка, която предпазва механизма от директен контакт с вода.

За да опростите процедурата по монтажа и да осигурите дълготрайност на работата на устройството, предпочитание трябва да дадете на модели, чиито сърцевини са оборудвани с клеми от винтов или захващащ тип.

По време на монтажа на тройни ключове от вносно производство, особено корейски и китайски изделия, могат да възникнат трудности, за които си струва предварително да помислите:

Технология на свързване на устройството

Свързването на триклавишни ключове практически не се различава от технологията за монтаж на едно- и двуклавишни аналози.

Смисълът е, че към входа на ключа се свързва един от захранващите кабели, а към входните контакти на комутационните колодки – кабелите на осветителните тела. Разликата е само в общия брой контакти на задействаните комутационни групи, разположени в корпуса на уреда.

Извършване на подготвителни работи

Първото нещо, което трябва да се направи, преди да свържете или разглобите триклавишен превключвател, е да изключите временно превключвателя и да се уверите, че мрежата е без ток. Преди започване на работата е необходимо да се запознаете с окабеляването, към което се предполага да се монтира кутията на устройството.

Съгласно тази схема на свързване, при монтажа на блока за инсталиране на комбиниран модел от разпределителната кутия, трябва отделно да се прокара нулевият проводник, който ще осигури функционирането на контакта.

Свързването на превключвателя няма да може да се извърши без следния набор от инструменти:

• индикатор за напрежение;
• инструмент за отстраняване на изолация;
• кръстата и плоска отвертка;
• перфоратор, оборудван с коронка;
• строителен нивелир;
• изолационна лента.

При вътрешна инсталация на превключвателя, за поставяне на сърцевината на устройството ще са необходими подрозетник и малка порция гипс или алабастър. За сглобяване на проводниците и свързване на контактите вътре в разпределителната кутия – самозатягащи се клеми.

Сглобяване на проводниците в разклонителната кутия

От таблото до разпределителната кутия се подвеждат два проводника.

Определянето на тяхната принадлежност е най-лесно по цвета на обвивката и маркировката:

• „нула” – оцветен в син цвят;
• „фаза” – има кафява обвивка.

За достоверност на изводите при определяне принадлежността на проводниците е по-добре да се използва тестер.

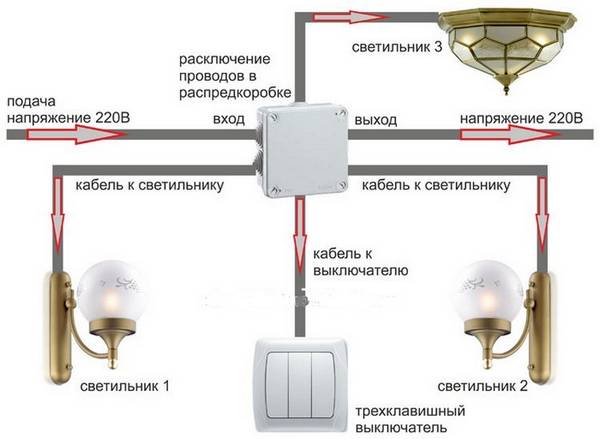

От лампите в разпределителната кутия постъпват шест проводника. Задачата на майстора е да свърже помежду им три от тях, а след това да ги свърже към работната нула, идваща от таблото. Останалите три проводника остава само да се насочат към превключвателя и да се съединят с неговите изходи.

Проводниците, подведени до разпределителната кутия, се свързват помежду им, като се използват самозатягащи се клеми или чрез метода на обикновено усукване.

Основните моменти, които трябва да се вземат предвид при сглобяване на проводниците в кухината на разпределителната кутия:

1. Нулата на захранващия проводник се присъединява към всички „нули” на захранваните осветителни тела.
2. Фазата на захранващия проводник се съединява с общия контакт на превключвателя.
3. Останалите три проводника, които идват от превключвателя, се свързват със съответните им три фазни проводника, дошли от всяко осветително тяло.

Когато се свърже една обща фаза към разцепителя за всички източници на светлина, се създава верига, в която в момента на затваряне на един от контактите на превключвателя, светва една или друга крушка.

Монтаж на подключовата кутия в нишата

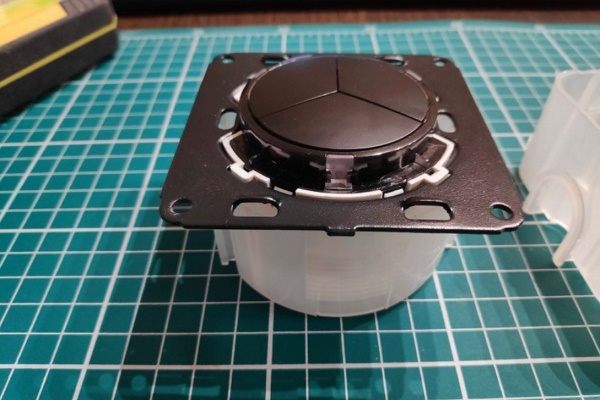

Подрозетникът се използва само при инсталиране на превключватели за вътрешен монтаж, чиято сърцевина на половина влиза в стената. Основното изискване при монтажа на подрозетника е неговите краища да са наравно със стената и да не излизат извън нейните граници. В противен случай след поставяне на сърцевината, корпусът на превключвателя ще стърчи от стената.

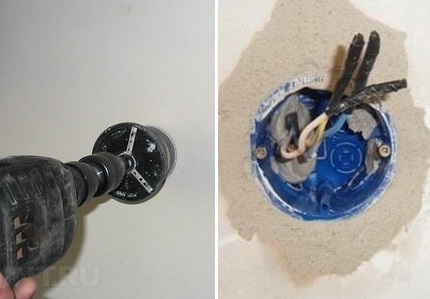

За задълбочаване на сърцевината на устройството в ниша в кухината на работната повърхност с помощта на перфоратор, оборудван с коронка, се пробива отвор с достатъчна дълбочина за разполагането на кутията.

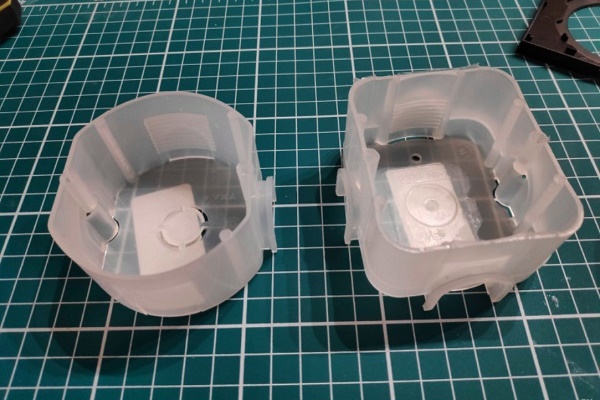

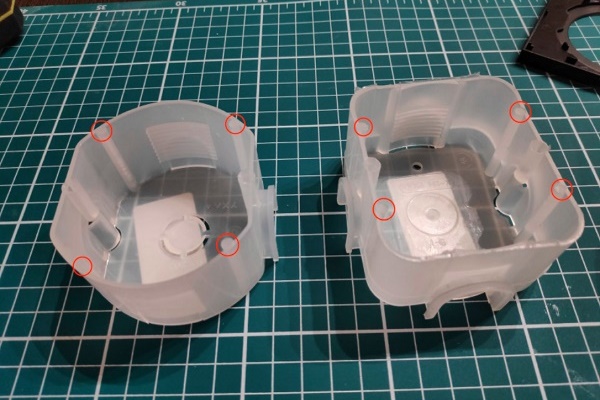

Предлаганите в продажба подрозетници могат да се различават по цвят, форма и наличие на странични издатъци. Ако за основа се вземе начинът на монтаж, то кутиите се делят на два типа:

• За бетон – цели конструкции, които се фиксират в стената чрез вграждане с гипс или алабастър.
• За гипсокартон – конструкциите са оборудвани със специални лапички, с помощта на които се разтварят в стената.

Независимо от изпълнението, всеки подрозетник е оборудван с вградени отвори, през които в кухината на конструкцията се вкарва електропровод.

Препоръчваме също да прочетете друг наш материал, където сме разказали подробно за технологията на монтаж на подрозетници в бетон и гипсокартон. Повече – преминете по връзката.

Кутията с вкарания в нея проводник се задълбочава в предварително направена ниша, изравнява се с помощта на нивелир по хоризонтална и вертикална равнина и се фиксира в стената.

Схема на свързване на триклавен ключ

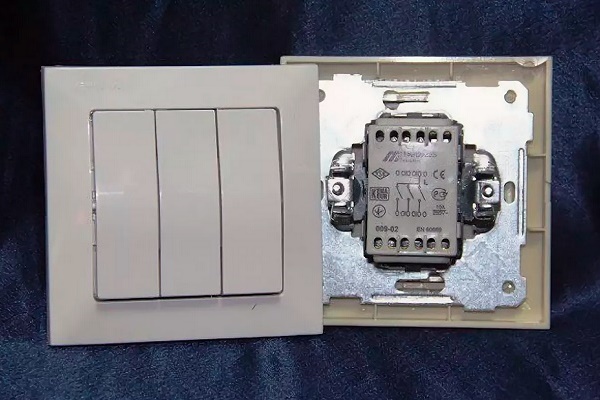

За да получите достъп до механизма на троен превключвател, от устройството се изваждат клавишите и се сваля декоративната рамка. Тази работа не би представлявала трудност да се извърши с помощта на плоска отвертка.

За да извадите клавиша, трябва само да го натиснете, като го приведете в положение „изключено“, а изпъкналия от противоположната страна ръб внимателно, без да полагате излишни усилия, повдигнете с върха на отвертката.

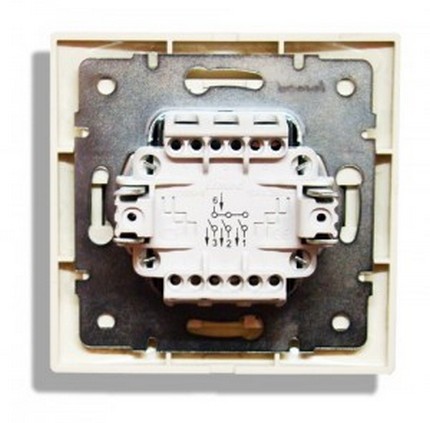

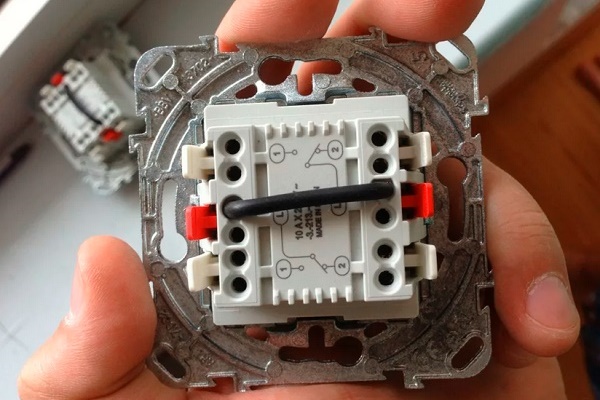

Всъщност от задната страна на тройния превключвател добре се вижда къде се подвежда фазата, а къде се свързват изходящите от лампите проводници – те са разделени по отделни клеми.

Към мястото на инсталиране на превключвателя ще се подвеждат четири проводника.

Те могат да бъдат обединени в четирижилен кабел или да представляват комбинация, при която:

• фазен едножилен кабел постъпва от разпределителната кутия;
• трижилен, който през разпределителната кутия подава фазата на свързваните осветителни тела.

Нулевият проводник ще преминава директно от разпределителната кутия към осветителните тела, заобикаляйки превключвателя.

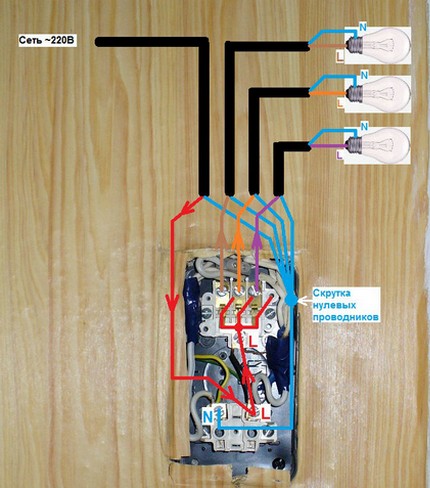

Входящата фаза се присъединява към входната клема, обозначена със стрелка, а трите изходящи клеми – към изходящите проводници на осветителните тела. Кой изход към коя клема, няма особено значение. Ако искате конкретна клема да отговаря точно за това осветително тяло, прекомутацията на проводниците няма да представлява особена трудност.

Проводниците в механизма се фиксират посредством притискащи винтове. Преди да вкарате оголените краища, е важно да се уверите, че прътите на винтовете не са напълно завити в каналите. След като вкарате почистените от изолация краища на проводниците в механизма, здраво затегнете винтовете. При проверка на проводниците за изтегляне не трябва да има никакъв луфт.

В механизма първо се отделя общата клема за фазовия проводник и едва след това – клемите за подаване на напрежение от отделните осветителни секции

Основното правило за свързване на схемата на триклавишния ключ – на входа на устройството се подава не нулевият, а мрежовият фазов проводник. Нулевите мрежови проводници се свързват изключително към “нулите” на осветителните тела. Това правило е строго регламентирано от действащия норматив – ПУЕ.

Някои майстори пренебрегват това правило, като насочват фазовия проводник към лампата, а “нулата” подават чрез ключа за прекъсване. При такъв вариант на сглобяване мрежата пак ще работи. Но такова решение крие опасност при експлоатация на електросистемата, тъй като дори при изключено положение на ключа окабеляването ще остане под напрежение.

Това е опасно, защото дори при обикновена смяна на крушки човек всеки път ще бъде изложен на риск от токов удар. А ако въобще настъпи пробив на изолацията и при това липсва заземяване на свързаното осветително тяло, върху корпуса на устройството ще се появи напрежение.

В резултат на това, при най-малкото докосване на повърхността на устройството ще настъпи токов удар.

Особености при монтажа на комбинирани модели

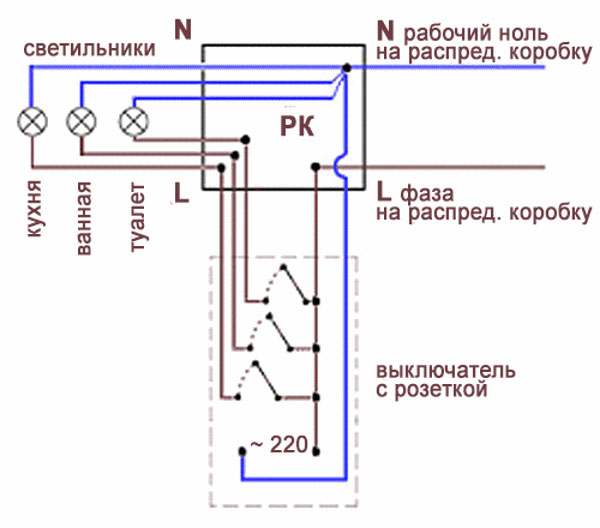

Схемата за свързване на ключа, обединен в общ корпус с контакт, се различава малко от описаната по-горе. И основната разлика е наличието на допълнителен нулев проводник, положен от разпределителната кутия директно до контакта. В този случай изходът от ключа ще има два двойни проводника.

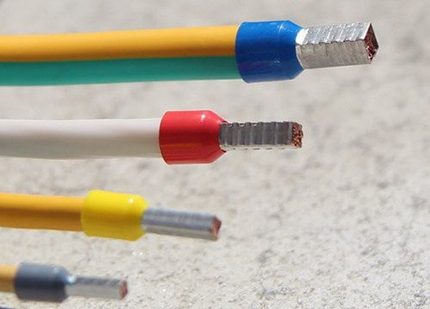

При свързване на многожилни проводници, за да се избегне тяхното пречупване под натиска на винтовия зажим, оголените участъци на жилата се оборудват с НШВИ накрайници

За да се извърши безопасно свързване на ключа с контакта, е по-добре да се използва проводник с напречно сечение 2,5 кв.мм. А вече директно към осветителните тела от ключа да се прокара кабел с 1,5 квадрата.

На заключителния етап на монтажа остава само да се провери правилността на комутацията на проводниците и да се монтира декоративната рамка. За да се провери правилността на свързването, трябва да се включи прекъсвачът и да се подаде напрежение.

При включване на първия клавиш на устройството трябва да светне един осветител, при включване на втория – следващият рог на полилей или свързаният електроуред.

Рамката се фиксира с помощта на притискаща вложка. Трябва леко да се натисне върху нея и с малко усилие да се щракне отстрани.

По-подробно за инсталирането на комбинирани контакти е написано в тази статия.

Изводи и полезно видео по темата

Последователност на свързване на троен ключ:

Вариант за сглобяване на триклавишен ключ с контакт:

Пример за монтаж на устройството:

Извършвайки сглобяването на устройството в съответствие със схемата за свързване и спазвайки техниката на безопасност при монтажа, можете да сте сигурни, че ключът ще работи безотказно в продължение на много години.
