Контакт с ключ в един корпус: как да свържете контакт с ключ

Обединяването на силовата точка и устройството, управляващо осветителните уреди, позволява рационално да се организира електроснабдяването на жилищно или офис пространство. Съгласете се, много по-удобно е, ако електротехническата арматура е групирана, а не безразборно „разпръсната“ из помещението.

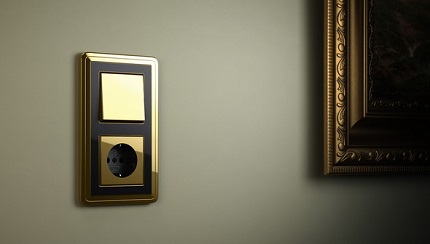

Освен сериозните ергономични плюсове, подобно техническо решение притежава множество дизайнерски предимства. Но то ни кара да се замислим как контактът с ключ в един корпус се свързва към електрическата мрежа. В нашата статия ще намерите отговори на всички сложни и прости въпроси, които възникват в процеса на монтаж на подобен блок.

Ние предоставяме изчерпателна информация относно методите за инсталиране и начините за свързване на блокови електротехнически устройства. Тънкостите и нюансите са осветени в фото-колекции и видео, които нагледно демонстрират спецификата на изпълнение на работата. Толкова мощна информационна подкрепа ще помогне „отлично“ да се справите със задачата.

Свързване на контакти с ключ за 1–3 клавиши

От времето, когато проводниците от ключа се свързваха към електрическата верига по някакъв начин, а в някои случаи дори на случаен принцип, измина съвсем малко време. Забелязано е, че в старинни къщи и сгради достатъчен брой уреди са били присъединени с нарушение на много изисквания за безопасност.

Да, на работоспособността на компонентите такъв подход никак не повлия. Всичко функционира нормално, но безопасността на експлоатация на такива уреди остава под въпрос.

Комутация на контакт през ключ – популярен начин безопасно да управлявате домакински уреди или инструменти, които нямат собствен бутон за захранване

С всяка година икономията на пари и пространство остават приоритетни фактори. Именно поради това, за намаляване на количеството проводници и използваното пространство на стената, производителите на електроуреди съчетаха в една конструкция няколко устройства.

Комбинирането на едно- и двуклавишен ключ с контакт повишава пределната ефективност и комфортното приложение на подобно електрическо оборудване.

Комбинирането на електрически уреди помежду им, с използване на цялостен корпус, позволява да се спести пространство и да се намали броят на използваните проводници.

Трябва да се помни, че за свързване на блоково електроинсталационно устройство трябва да се избере кабел съобразно максималното натоварване.

#1: Начини за свързване на блок ключ-контакт

Съществуват няколко начина за свързване на обединения блок. Тази възможност стана достъпна сравнително наскоро. Преди това намирането в дома на различно по отношение на опционалните възможности електрическо оборудване в един корпус беше невъзможно.

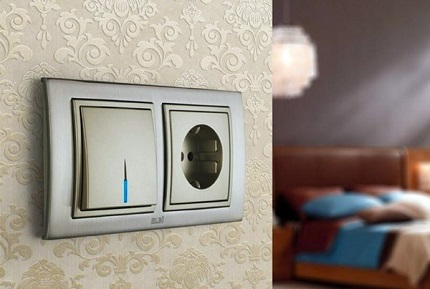

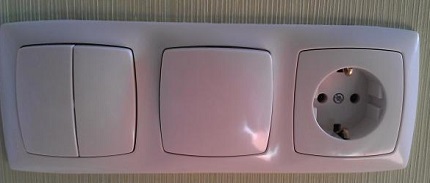

Свързаният в един корпус контакт с ключ е по-привлекателен на външен вид, няма празнини и съединения.

Начинът на свързване на ключ и контакт се осъществяваше чрез свързване на проводниците в бокс, но без смесване на самите устройства. Такъв начин се прилага и днес, ако по определени причини не може да се монтират консуматорите един до друг.

При това, вариантът на несдвоено свързване на конструкцията също има своите плюсове. Нека разгледаме тях по-долу:

1. Подобни устройства са общодостъпни. Покупката дори на евтин ключ с контакт ще направи възможно тяхното свързване в една схема.
2. Работите по свързването на тези електрически уреди могат да се изпълнят лесно дори със собствени ръце.
3. Повишено ниво на безопасност при използване на разделно свързани механизми, тъй като проводниците до тях се полагат отделно, което намалява вероятността от късо съединение.

И защо в последните години в домовете се дава предпочитание на специални блокове, където съвместяването на контакт и ключ е заложено от доставчика. А всичко това, защото подобен план за свързване на устройството е по-облекчен.

Първо, отпада необходимостта от полагане на два отделни кабела към устройствата. Второ, предимствата на такъв блок са далеч повече, отколкото при разделените.

Нека изброим някои от тях:

• Опростен пренос на такъв блок на друго място. Сега няма нужда от полагане на два отделни проводника.
• Не е необходимо повече да се измерва височината два пъти в процеса на монтаж на гореописаното приспособление, тъй като това е един блок.
• Висококачествените уреди могат да се използват навън и вътре в помещенията.
• Обединеният блок се монтира по-лесно на повърхности от бетон, камък, дърво и гипсокартон.

Основният недостатък на свързания блок е, че не може да се замени една част при повреда. Без значение дали е мрежов контакт или директно ключ. Почти винаги ще се наложи пълната му подмяна.

Новите блокове се изработват с едно-, дву- или трибутонен превключвател, който е комбиниран с контакт в цялостно изделие.

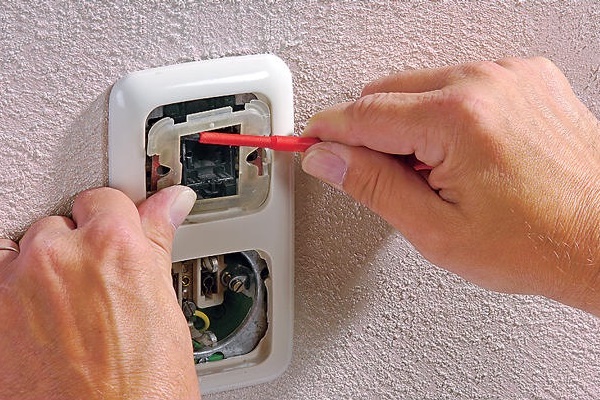

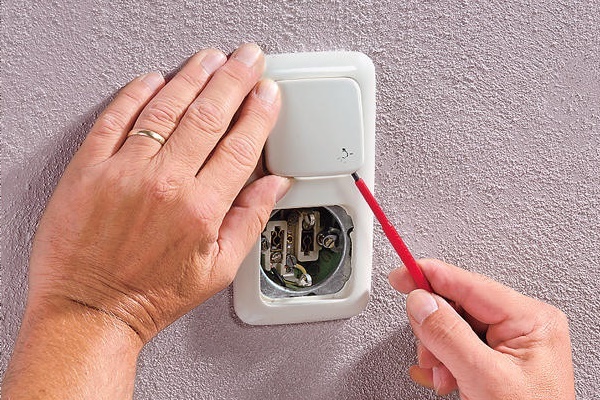

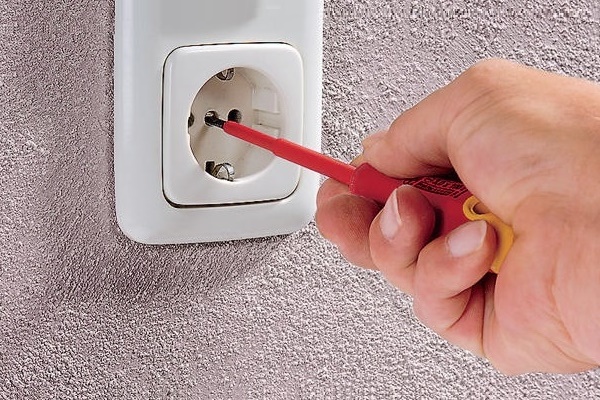

Разгледайте поетапния процес на подмяна на блоковата система превключвател-контакт:

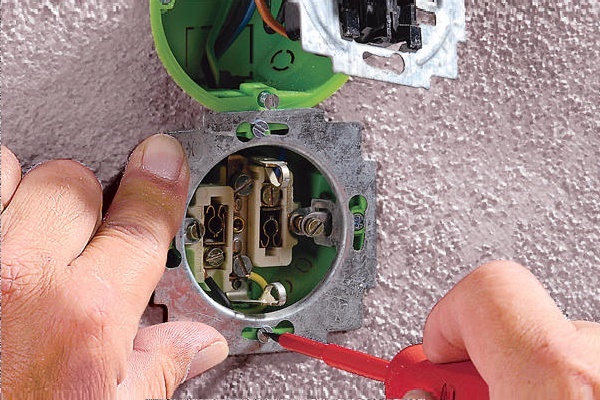

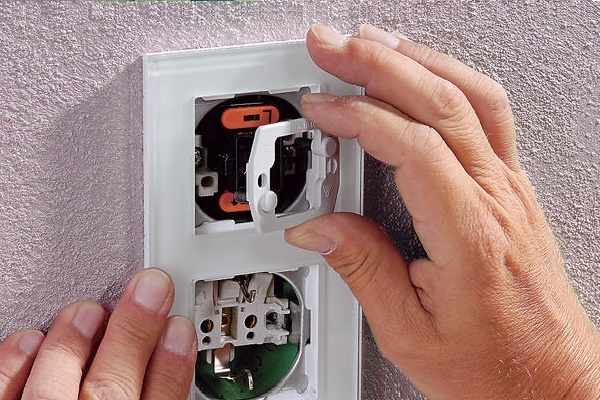

След като завършите демонтажа на старото устройство и подготвите инсталацията, пристъпете към монтиране и свързване на новия блок от контакт с превключвател.

#2: Присъединяване и комутация на контакт през ключ

Съществува конкретна последователност, която определя как да се свърже контакт с превключвател в цялостна конструкция. Трябва да се помни, че в основата ѝ са заложени стандартни схеми за свързване на електроинсталационни устройства и задължително спазване на ПУЕ.

Елементарен начин на свързване на проводниците от мрежата е да ги свържете към устройствата по ясен план в разпределителната кутия.

Приведеният по-долу алгоритъм на работа ще покаже как правилно да свържете обединените в блок контакт с превключвател:

1. За вътрешния блок се подготвя специален отвор в стената, а за външния – се избира подходящо място за монтаж. За помещения в дървени постройки най-често се използват повърхностни сдвоени механизми с обединени електрически блокове. Такъв начин се използва, например, при отворено окабеляване.
2. Разпределителната кутия има шест (6) жила на входящите електрически кабели. Една двойка е за контакта, втората от ключа, а третата – за разпределителното табло. Всяка двойка се състои от фазно и нулево жило. Най-често в домовете може да се види допълнителен проводник за заземяване.
3. На първо място, определяме фазата, която идва от разпределителното табло, и изключваме захранването на помещението.

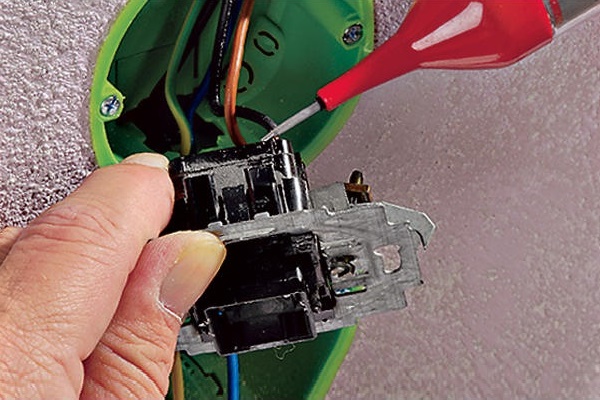

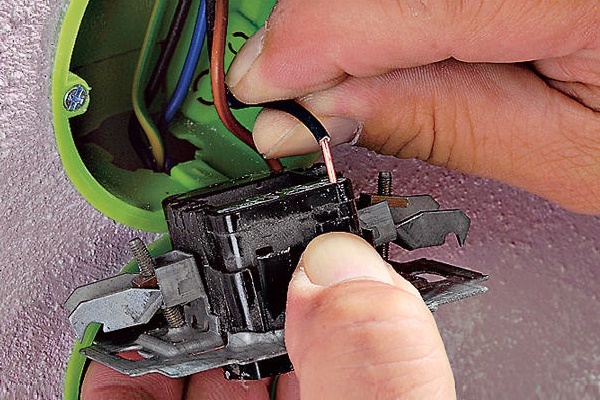

4. Следващата стъпка е свързването на кабела с фазата от електрическата мрежа към проводника, който отива към ключа. Необходимо е да се оголят краищата на фазните жила, след което да се усучат заедно и да се изолират. За целта се използва изолационна лента.

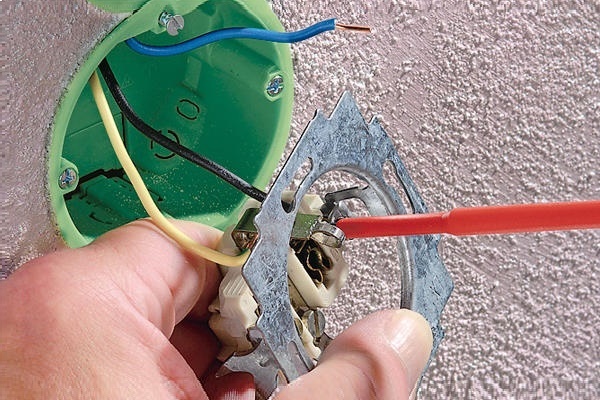

5. След това нулевото жило на мрежата трябва да се свърже с проводника от контакта. Увиваме ги също с изолиращ материал.
6. Неизползваните краища на проводниците от обединения блок също се усучат един с друг и задължително се обвиват с изолационна лента.

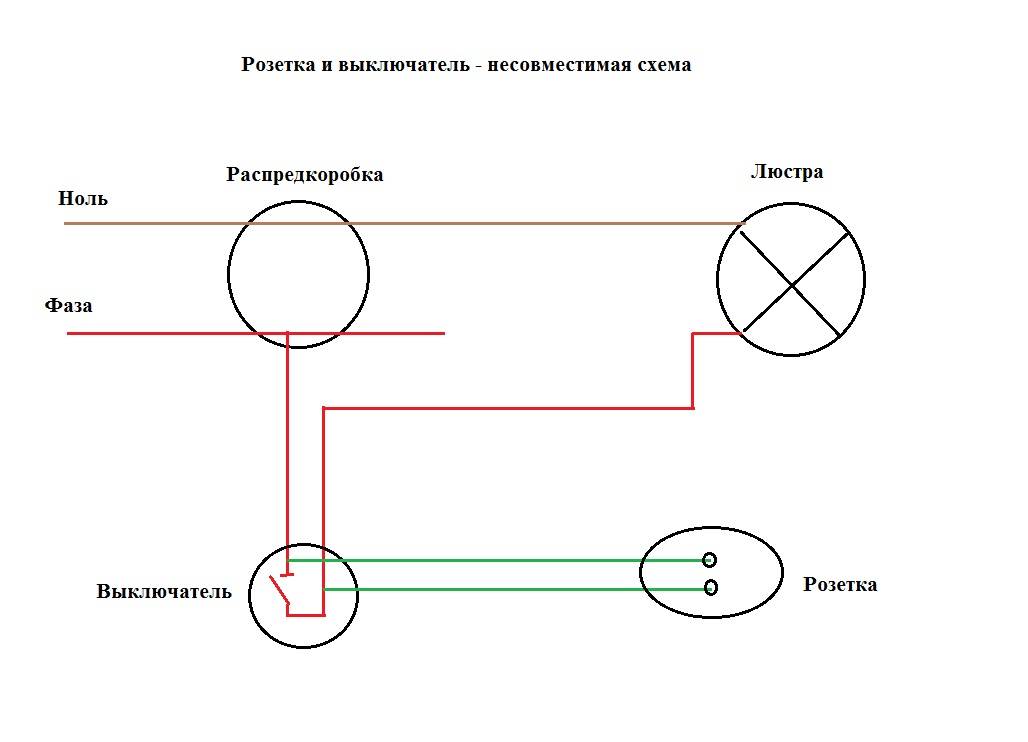

7. Тази схема на свързване осигурява свързването на фазния кабел на контакта чрез превключвател. Ефективността на този метод се забелязва, когато мрежовият контакт се използва много рядко, а включваните уреди трябва постоянно да се включват/изключват.

Обединеният в едно тяло механизъм действа относително просто. На контакта се подава фаза през комутатор в случай, че ключът е активиран. Такава схема е популярна, например, когато трябва да се нагрее вода в нагревател, който няма собствен бутон за включване/изключване, а постоянно да се дърпа щепсела не е желателно.

Съществено предимство на монтажа на блок контакт-ключ е намаляването на работите по маркиране, оформяне на “монтажни места”, изравняване на положението на блока

Друг начин – свързване на осветлението в помощно помещение чрез удължител. Тогава изключването му може да стане точно чрез едноклавишен превключвател.

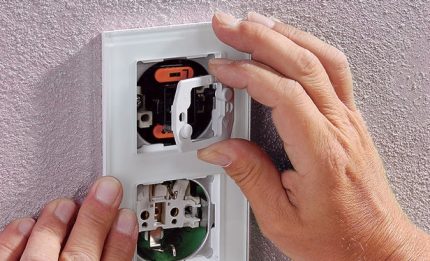

#3: Монтаж на свързан контакт с ключ

Блоковете от електроинсталационни устройства, обединени в един корпус, се радват на голямо търсене. Основният фактор си остава това, че и двата уреда ще се използват отделно.

За монтаж на такъв контакт и ключ за лампата се извършват редица прости действия:

1. От главното табло се прокарват кабели с нула и фаза към разпределителната кутия.
2. Кутията трябва да съдържа пет (5) проводника – два (2) от лампата и три (3) от блока, обединяващ отделните устройства.

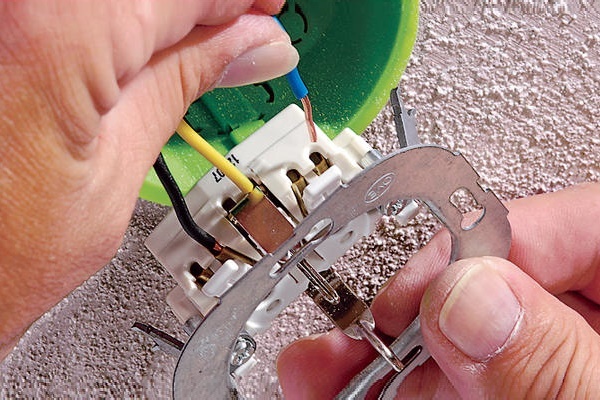

3. Фазното жило от таблото трябва да се свърже с проводника от контакта. С помощта на мост (джъмпер) да се обедини контактът с клема на ключа.
4. Нулевото жило от електрическата мрежа трябва да се свърже с проводника с нула от лампата и контакта.

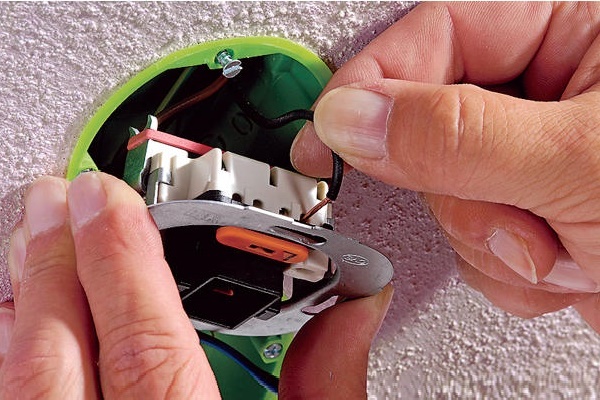

5. Фазовите кабели, които вървят от патрона към ключа, трябва да бъдат усукани и задължително изолирани.
6. Заземлението също се свързва чрез съответния кабел.

Подобна схема с обединени в един корпус контакт и превключвател ще работи отделно от ключа. А основните функции на едноклавишния ключ (вкл./изкл. на електрическите лампи) ще се изпълняват също независимо.

Спазвайки правилната схема на свързване на всеки проводник, можете да се предпазите от последващи поправки, както и от непредвидени ситуации.

На желаещите да научат как да свържат двоен ключ, управляващ две крушки, струва да обърнат внимание на информацията на следващата статия, с която препоръчваме да се запознаят.

#4: Присъединяване на контакт с двуклавишен ключ

Най-често блокът, който съединява контакт и двуклавишен ключ, се инсталира между входа на тоалетната и банята. Като вариант, той може да бъде инсталиран в голямо помещение за подаване на напрежение към един до три светлинни източника.

Извод: благодарение на единния блок, потребителят може да управлява осветлението едновременно в няколко помещения, както и да включи в контакта всяко устройство, което консумира електричество.

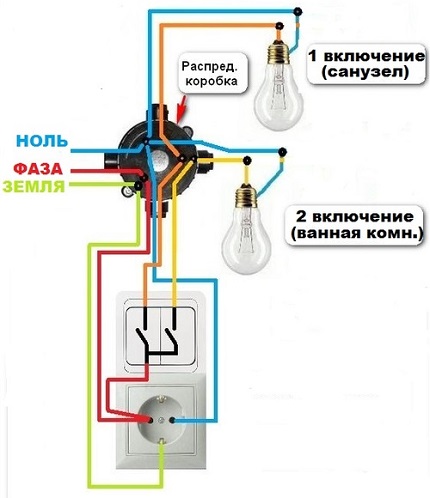

Нека разгледаме схемата на свързване на обединеното устройство, състоящо се от 7 стъпки:

1. Първи етап – полагане от разпределителната кутия към сдвоената електрическа система на пет (5) проводника.
2. От разпределителното табло жилите с нула и заземление се свързват само към контакта.
3. Благодарение на специален мост в свързващия блок се подава фаза на сдвоения прекъсвач.
4. Двете свободни жили се присъединяват към двата свързващи възела на ключа, чрез които се подава фаза към осветителните тела в банята и тоалетната.
5. Необходимо е да се усукат кабелите с фаза (от ключа) със свободните жили (от патроните с крушки) в тоалетната и банята.
6. В разпределителната кутия кабелът с «0», както и проводникът за заземление от контакта, трябва да бъдат усукани с оголените краища на усучките от осветлението.
7. Има случаи, когато редът на клавишите на ключа трябва да се промени. За целта жилите на комутационните контакти, които подават напрежение към крушките в банята и тоалетната, просто се разменят.

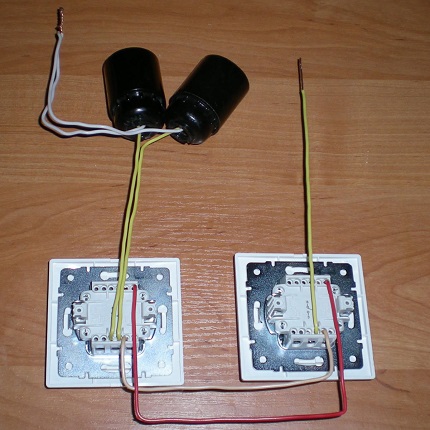

Оказва се, че схемата на свързване на комбинирания с контакт едно- и двуклавишен ключ се различава само по обема на необходимото време и броя на проводниците. За еднокопчестото устройство се използват четири (4) кабела, а за двуклавишния ключ – пет (5) проводника. И двата варианта включват заземление.

Няма нужда да се притеснявате, защото схемата на свързване на комбинирания блок с контакт и двубутонен ключ има съвсем малко разлики.

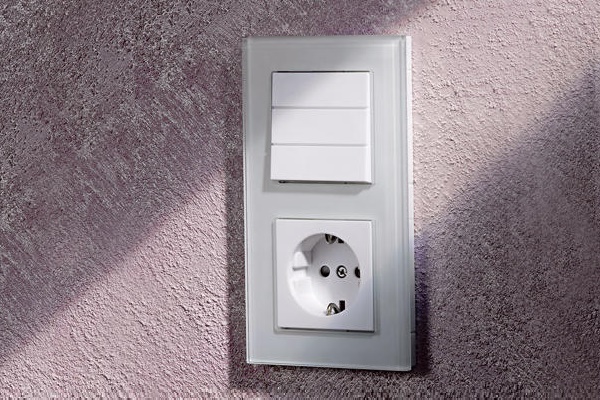

#5: Монтаж на блок с контакт и триклавишен ключ

Трибутонен ключ с контакт се използва за по-голяма икономия на електроенергия. През последните години се ползва с все по-голямо търсене от електротехници, специалисти и обикновени хора.

Преди трибутонните ключове с контакт се монтираха само в панелни къщи. Основното им предназначение беше управление на осветлението в кухнята, банята и тоалетната. А мрежовият контакт беше предвиден за битови цели – включване на сешоар, електрическа самобръсначка, прахосмукачка и други уреди. Оттогава е минало доста време, повечето от тях се нуждаят от подмяна.

Съвременните планировки и дизайнерски възможности позволяват да се използва трибутонен прекъсващ уред като основно управляващо звено на няколко източника на светлина за една стая. Сред тях:

• основен;
• допълнителни източници на светлина;
• декоративни.

Такъв начин освобождава човека от необходимостта да включва осветителни тела при липса на осветление. От друга страна защитава човека от прекалено голямо количество светлина в стаята и ще позволи да я приглуши. Регулирането на осветеността остава под пълен ваш контрол, благодарение на един, единен ключ.

Освен удобството, такъв трибутонен блок украсява стаята. Съгласете се, че цялостен блок с контакт изглежда по-естетично, отколкото три отделни. Освен това, количеството изразходвано време и усилия за неговото инсталиране е значително по-малко.

Трибутонното устройство, като правило, се монтира в помещения от следния тип:

• на място, където се планира многоетажно осветление;
• в стаи с голяма площ и сложна форма;
• в нешироки и дълги преходни помещения;

Такъв превключвател се монтира също за управление на осветлението едновременно в няколко стаи, като тоалетна, баня и коридор, от едно място. Освен това може да се използва в работни помещения за осветление на конкретно работно бюро.

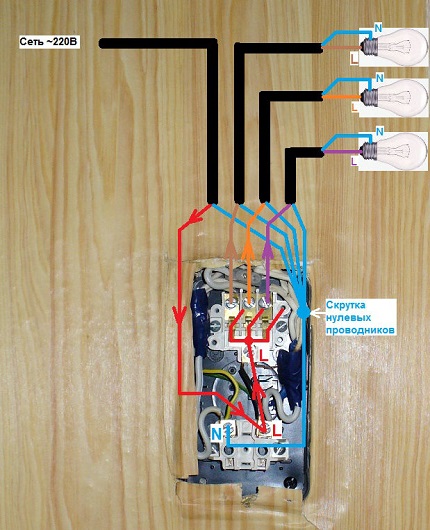

Както и в случая с двубутонния ключ, трибутонният блок с контакт има опростена схема, която има само една разлика.

Конфигурацията на устройството с контакт се различава малко от обикновения трибутонен ключ. Нулевият проводник, който отива директно към контакта – това е основната разлика.

Преди подобна конструкция можеше да причини неудобство. Течението на времето промени това правило. Тъй като модата на разположението на ключовете значително се е променила, монтажът на контакт над перваза, а ключ на разстояние 800–900 мм от пода, става практически неизползваем вариант.

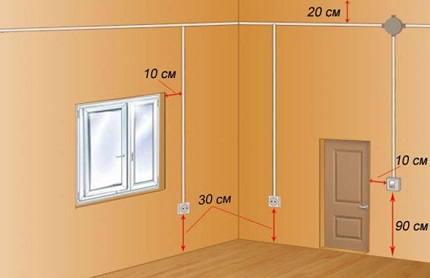

Подобна схема на разположение на контакти и ключове постепенно остава на заден план, тъй като удобството и спазването на дизайна са по-приоритетна цел на съвременните планови решения.

Има няколко правила при избора на ключ. Тогава той ще служи по-дълго и няма да причинява дискомфорт. Ето основните от тях:

• клавишите не засядат;
• не издават странични звуци при натискане;
• вътрешната част на ключа съдържа схема за неговото свързване;
• гладка и равна повърхност.

Също така трябва да се обърне внимание на степента на защита на устройството – това е кодът IP на опаковката. Първата цифра отразява нивото на защита от прах, втората – от влага. Стойността и ефективността се посочват от нула (0 – липса на защита) до шест (6 – най-високо ниво на защита).

Например, при инсталиране на ключ в баня или в душ кабина, е необходимо да се закупи устройство с IP 44. Ако е на открито – ниво на защита 65. При инсталиране на ключ в стая за почивка – ще бъде достатъчно стойност IP 20.

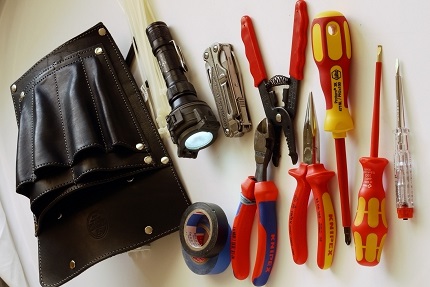

При пускане в експлоатация на ключ с контакт е трудно да се мине без определени инструменти, като например:

• клещи за захващане и задържане на детайли;

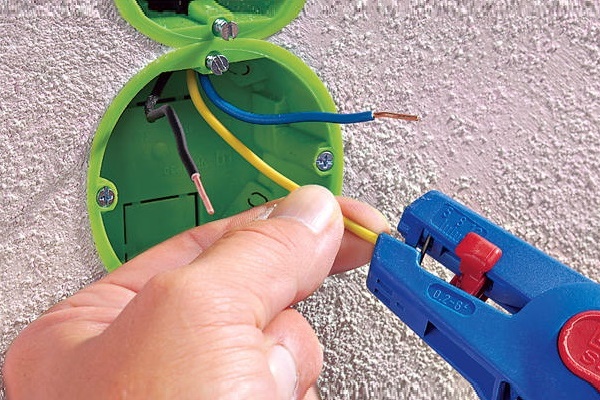

• стрипер за отстраняване на изолация от края на проводника;
• плоска и кръстата отвертка.

Схемата за монтаж на триклавишен ключ също малко се различава от свързването на дву- или едноклавишно устройство.

Комфортната работа по монтаж/ремонт на обединени блокове, контакти и ключове до голяма степен зависи не само от уменията на специалиста, но и от използваните от него инструменти.

Нека ги разгледаме отново:

1. Преди започване на работите трябва да се уверите, че мрежата е напълно изключена от захранване.
2. Нулевите и фазните кабели трябва да се разпределят.
3. Проверете фазата със специална отвертка с индикатор.
4. Свържете кабела към разпределителната кутия.
5. Тествайте връзката.

Немаловажно умение при монтажа е умението за намиране на проводниците с нула и фаза. Обикновено, конкретният проводник има свой цвят. Нулевата жила е син цвят, а фазата – черен или червен.

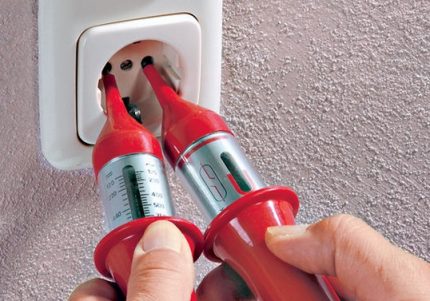

Най-удачният инструмент за помощ на начинаещи електротехници е индикаторната отвертка, която има специални чувствителни елементи и сензор-отражател.

За определяне на фазата съществуват няколко начина. Нейното наличие ще покаже индикаторът на отвертката или обикновена крушка с нажежаема жичка. Първият вариант е по-предпочитан, тъй като е по-прост. За втория начин крушката трябва да се завинти в патрон и последователно да се затварят изведените проводници. Когато кабелът е на нулева фаза, крушката свети по-ярко.

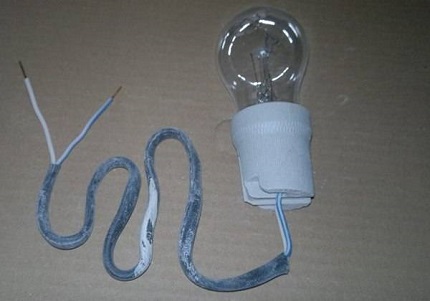

Един от подръчните начини за определяне на фазата е крушка и патрон, използвайте този вариант само ако липсва индикаторна отвертка.

Закупуването на едно-, дву-, триклавишни ключове с контакт не е сложен процес. Но, както показва практиката, не всеки може да разбере схемата за свързване. Затова се появи тази статия. Сега самостоятелното извършване на монтажа, а още повече подмяната на ключ с контакт, стана много по-лесно.

Накрая няколко препоръки. По време на демонтажа на стария блок е добре да надпишете всеки изключван проводник. Това ще ви позволи значително да спестите време за свързване и веднага да разберете кой проводник къде да свържете.

Изводи и полезно видео по темата

Извършването на тези манипулации може да се види и във видео формат. В тях опитни специалисти ще обяснят и покажат правилното свързване на всички гореописани блокове.

Видео #1. Как да свържете контакт и ключ:

Видео #2. Надеждна електроинсталация в къща или апартамент: свързваме правилно:

Видео #3. Ремонт на блок с двуклавишен ключ и контакт:

Запомнете, ако тази статия и видеоклиповете не са ви дали ясна представа за свързването на ключове, или изобщо никога не сте се сблъсквали с електрооборудване, особено ако предстои да извършвате електромонтажни работи в баня, обърнете се към професионални електротехници, за да избегнете случаи на токов удар или късо съединение.

Имате желание да споделите собствен опит като електромонтажник, намерили сте недостатъци в статията, имате въпроси? Напишете, моля, коментар в блока, разположен под текста.
