Силов контакт за електрическа печка: видове, устройство, технически норми и правила за свързване

Вие купихте електрическа печка – мечта на всяка грижовна домакиня? Това е наистина полезно придобиване, което ще ви помогне да приготвите множество апетитни ястия без използване на открит огън. Вярно, неправилното му свързване заплашва с изгаряне на окабеляването, токови удари и късо съединение. Съгласете се, рискът съществува.

За да изключите тези изключително негативни ситуации, е нужен силов контакт за електрическа печка. Инсталирането на устройството гарантира безотказна и безопасна експлоатация, ако се спазват правилата за монтаж.

Ние ще ви разкажем подробно как да изберете и инсталирате правилно този вид електротехническа арматура. Към предложената от нас информация са приложени поетапни нагледни инструкции и видео-ръководства.

Видове силови контакти за електрическа печка

Инсталирането на нова печка, особено електрическа, задължително е съпроводено с процедура по свързване. Понякога за този тип работа се кани електротехник, но по-често се справят самостоятелно.

За да ви служи новата техника дълго време и да не възникват проблеми по време на експлоатация, трябва да се обърне сериозно внимание на техническите норми за нейното инсталиране.

Особено внимание трябва да се обърне на избора и инсталирането на подходящия силов разем. Мнението, че за електрическа печка е достатъчно да се инсталира съвсем обикновен контакт, е погрешно.

Той няма да може да издържи на високото натоварване и в най-добрия случай просто ще се стопи. За мощни електроуреди се използват специални контакти, способни да издържат 7 kW и повече.

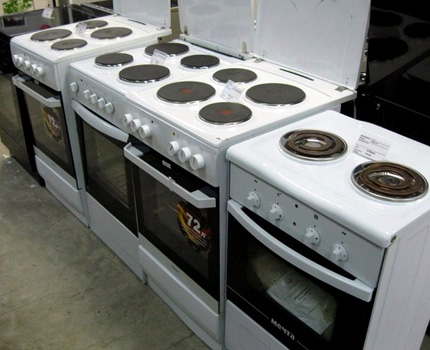

При избора на правилния контакт за вашата печка, трябва да се ориентирате според максималната стойност на номиналния ток

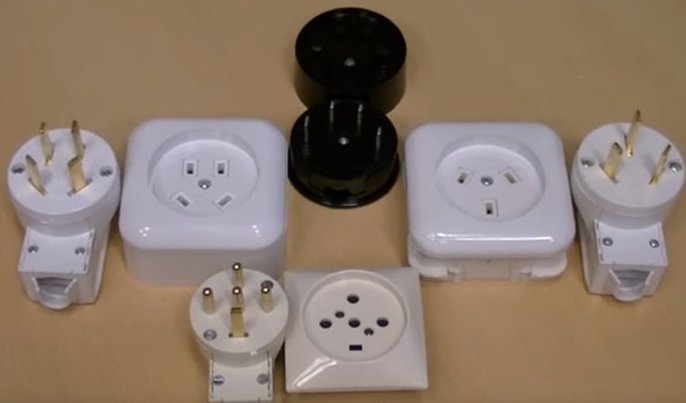

Силовите контакти, предлагани на пазара, се различават по цвят, материал на изработка, форма, начин на монтаж и издържано натоварване. При покупка на това устройство, трябва незабавно да се купи и съответният щепсел. Често производителите на електрически печки комплектуват техниката си със силов щепсел и контакт – остава само да ги инсталирате правилно.

Според материала на изработка силовите контакти биват от карболит и висококачествена пластмаса. Първият вариант е черен, те като цяло са по-евтини. Пластмасовите са представени най-вече в бял цвят. Те струват повече, отличават се с високо качество и повишена устойчивост на износване.

По начина на монтаж силовите контакти се разделят на:

• за открит монтаж;
• скрит монтаж.

Ако трябва да се монтира зад плот, който стои плътно до стената, по-добре е да се изберат модели със скрит монтаж, чийто работен механизъм се скрива в стената.

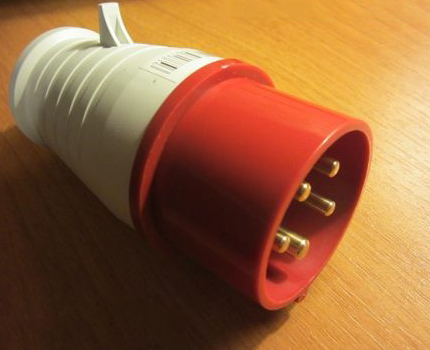

Мощен трифазен контакт, използван за монтаж в апартаменти/къщи, в които влиза трифазна електрическа мрежа

Сред мощните контакти могат да се срещнат както варианти със заземяващ контакт, така и без заземяване. За електрическа печка трябва да се купи контакт със заземяване.

Електрозахранването в дома може да бъде еднофазно, трифазно и рядко двуфазно. Въз основа на тази особеност трябва да се избере контакт с необходимите контакти и да се положи съответния захранващ кабел.

За да изберете правилно силов конектор, подходящ за електрическата мрежа, която влиза в дома, трябва предварително да разберете от електротехниците, обслужващи района, типа на мрежата и наличието на заземяване. Техните отговори трябва да бъдат еднозначни и ясни. Едва след това можете самостоятелно да пристъпите към покупка и последващ монтаж на силовия контакт.

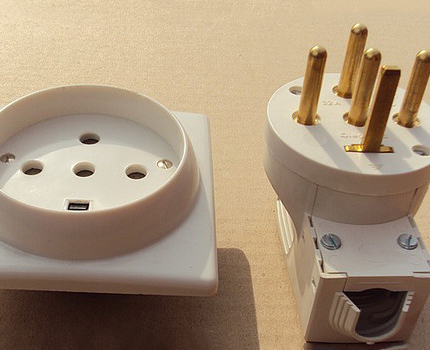

Силов конектор със скрит монтаж най-често се избира за пестене на място, особено когато монтажът му е планиран зад печката

Особености на електротехническото устройство

Силовият конектор (контакт), който издържа на големи натоварвания, се използва за мощна битова техника. Неговата способност да пропуска през себе си големи стойности на номиналния ток, в сравнение с обикновените битови модели, е най-важната техническа характеристика на изделието.

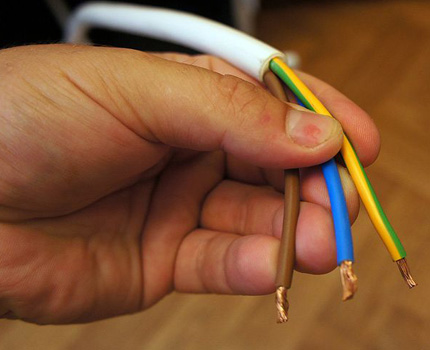

За свързване на силовия конектор при еднофазна електрическа мрежа се използва трижилен кабел, състоящ се от проводник на фаза, нула и заземяване с подходящо сечение

Ако обикновените контакти са проектирани за 10 A, 16 A, то силовите – за 25 A, 32 A и повече. Техните контакти при преминаване на такъв ток не се нагряват.

Електрическата точка с повишена мощност, както и обикновеният контакт, се състои от работен механизъм, външна декоративна накладка, изпълняваща защитна функция, и винтове. Различава се само устройството на работния механизъм на силовия контакт.

Ако го разглобите, отвътре можете да видите входни клеми за свързване на захранващия кабел и изходни контакти, които предават електрическия ток на включвания щепсел.

Правила за инсталиране на контакт за електрическа печка

Въпросът за свързване на кухненската печка възниква в края на ремонта. По това време вече са извършени довършителните работи в помещението и е положен захранващият кабел. Остава само да свържете контакта и самата печка.

Това е в идеалния случай. Но се случва, когато такъв въпрос възниква още в самото начало на ремонтните работи. Тук трябва да се действа последователно, като се спазват основните правила.

#1: Подготовка за инсталиране на силов контакт

На първо място трябва да се определи мястото за инсталиране на електрическата печка. Добре е веднага да изберете модел, за да знаете неговите габарити и, най-важното, консумираната мощност. Именно от тази характеристика ще зависи какъв кабел като захранващ ще трябва да се положи.

Силовия контакт за печка или електрическа плот за готвене може да се монтира на височина 10 см от пода. Важно е дистанционно той да се намира по-далеч от мивката и съдомиялната машина (+).

След като сте се спрели на модела на уреда и мястото за неговото монтиране, предстои от разпределителното табло да се прокара отделна линия на захранващия кабел до кухнята. За това трябва да се избере проводник с напречно сечение 6 мм². Задължително меден. Окабеляването е добре да се вземе качествено, съответстващо на ГОСТ, тъй като от неговото качество зависи безопасността и дълготрайността на експлоатация.

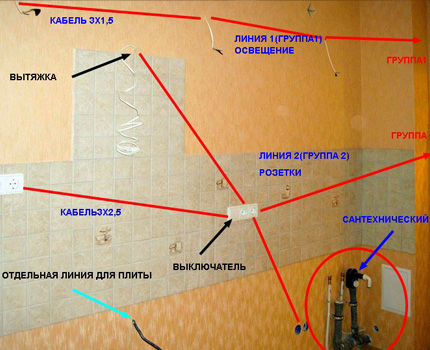

За печката е важно да се прокара отделен кабел, за да не се случи в бъдеще злополука.

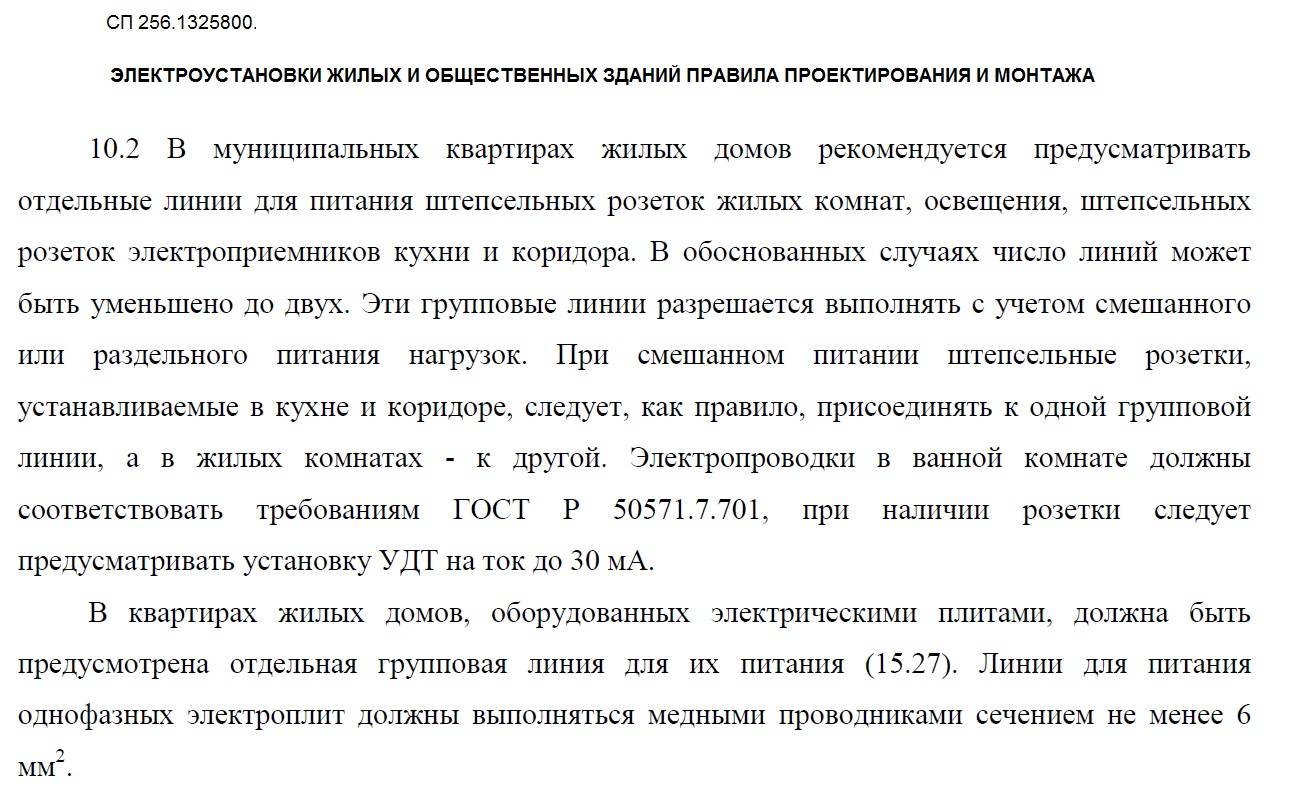

При избора на проводник и извършването на неговото полагане трябва да се ръководите от нормите, записани в сборника правила СП 31-110-2003, т.9.2. Съгласно тях, към захранващата линия за електрическата печка не могат да се включват допълнителни контакти, ключове или осветителни тела.

За еднофазна мрежа се използва трижилен проводник с напречно сечение 6 мм², а за трифазна – петжилен, но с по-малко сечение.

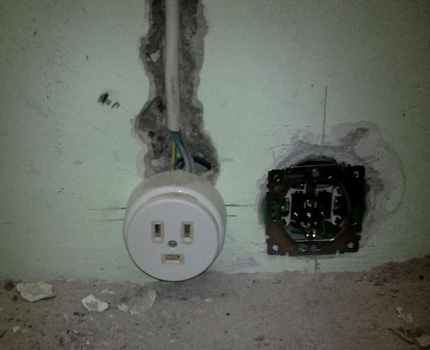

При монтажа на силови съединители в бетонни и тухлени стени трябва да се използва скрит вариант на инсталиране.

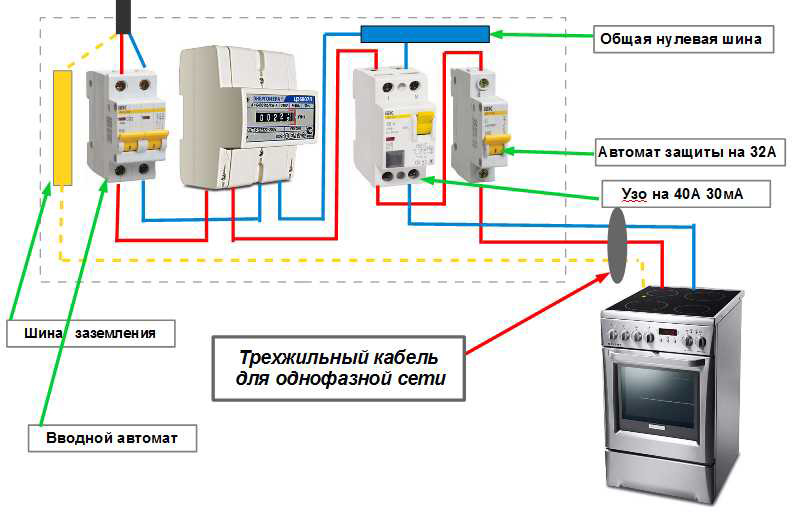

След като сте избрали правилния проводник, трябва да го защитите. За това в разпределителното табло за него се инсталира автоматичен прекъсвач на 32 А. Също така, за допълнителна електробезопасност предстои веднага след автоматичния прекъсвач да се монтира устройство за защитно изключване на 40 А.

УЗО и защитният автомат ще помогне да предпази жилището от тъжните последици, които могат да възникнат в случай на пренапрежение в мрежата (+).

Следващата стъпка е закупуване на силов контакт с правилната мощност. Номиналният му ток трябва задължително да съответства на техническите характеристики на автомата. Ако в дома има трифазна мрежа, по-целесъобразно е да се купи трифазен контакт за инсталираната електрическа печка.

При избора на силов контакт трябва да се вземе предвид какъв тип монтаж предстои – открит или скрит. Също така е задължително да се купи щепсел, подходящ за конкретния избран контакт. Защото за много контакти от чуждестранно производство не стават местните щепсели. И обратното.

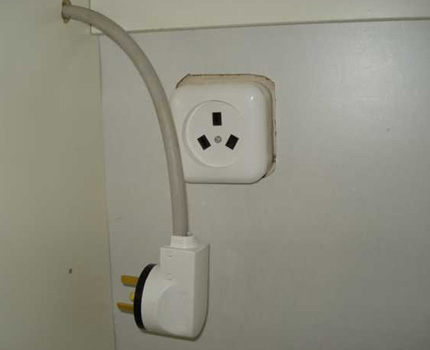

Ако предстои монтаж на силов контакт вътре в кухненско шкафче, по-целесъобразно е да се вземе надземен модел

#2: Избор на място за силова точка

При избора на място за разполагане на точка за свързване на мощна кухненска техника не трябва да се забравят правилата за безопасност. Такъв контакт не трябва да се намира над работна повърхност или на място, до което е затруднен достъпът.

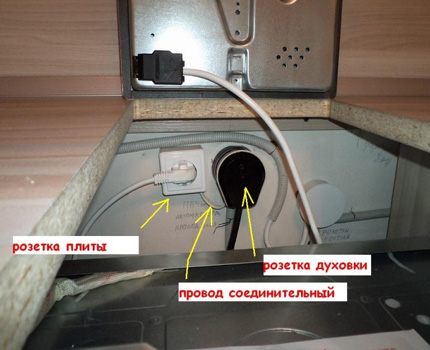

Често за свързване на мощен котлон инсталират силов контакт зад задната стена на фурната, разположена под нея. Наблизо монтират обикновен контакт за нейното свързване.

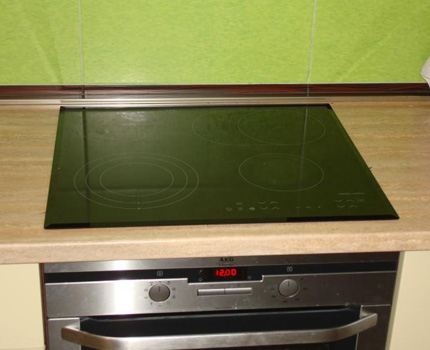

Категорично е противопоказано да се монтира силов контакт за електрическата печка на следните места:

• под мивката;
• зад пералнята;
• зад съдомиялната машина.

Ако печката се монтира на крачета, оптималното място за нейния контакт е на 15 см от пода. Също така е важно да се проследи електрическата точка да е отдалечена от източници на вода и огън. Съгласно техническите норми, печката трябва да се включва директно в контакта. В името на електрическата безопасност е забранено да се включва чрез удължители.

Категорично не може да се инсталира силов контакт над самата печка или до нея. По-добре да се скрие в стоящо наблизо шкафче.

Един от удобните варианти за нейното разполагане е зад самата печка, ако печката може свободно да се извади от нишата и мястото позволява. Друг вариант – в шкафче до печката. Такова разположение ще позволи да не се притеснявате, че пластмасата ще прегрее, и достъпът до нея не е затруднен.

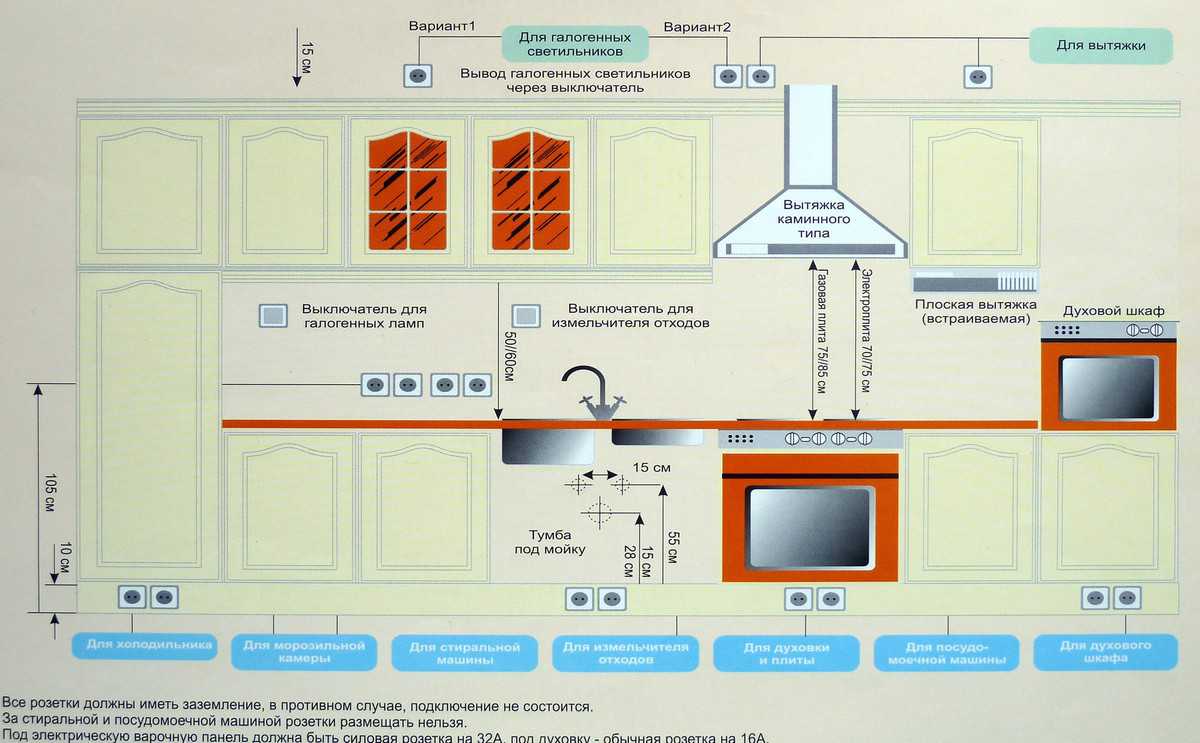

Повече подробности за схемата на разположение на кухненските контакти можете да научите тук.

#3: Специфика и последователност на свързване

След като определите мястото, където предстои да монтирате контакт за новата си печка, и прокарате захранващия кабел дотам, можете да пристъпите към нейния монтаж. Тази работа може да се извърши самостоятелно или да поканите електротехник.

След като изберете електрическа печка, трябва внимателно да проучите придружаващата документация и комплектацията. Често производителят предоставя силов чифт (контакт и щепсел) заедно с електрическата печка.

Ако предстои самостоятелно инсталиране на силов контакт, трябва да вземете съответните инструменти и самия контакт. След това изключете захранването на проводника, с който ще работите. Задължително проверете, че токът по тази линия наистина липсва.

На избраното място за инсталиране на контакта трябва да направите маркировка и, като вземете перфоратор, да пробиете отвор за кутията на подконтакта. Това е от значение при инсталиране на силов контакт от скрит тип.

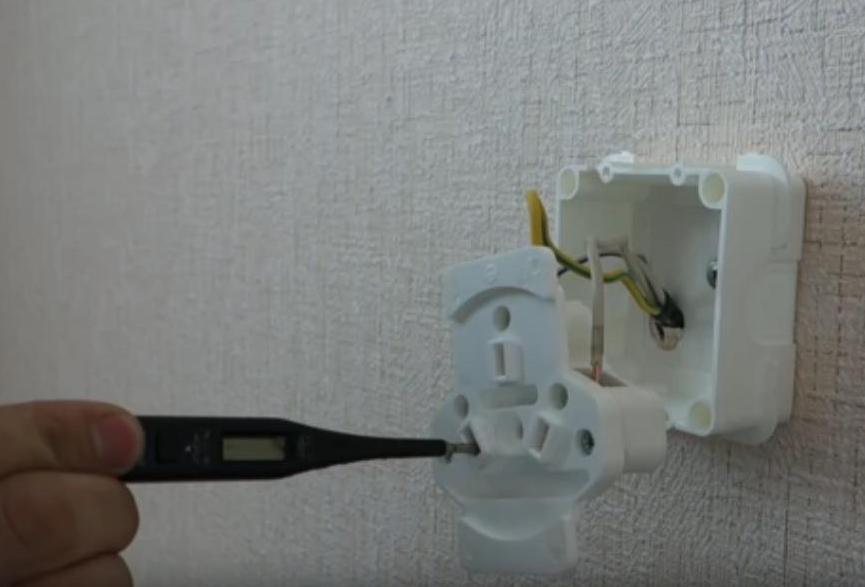

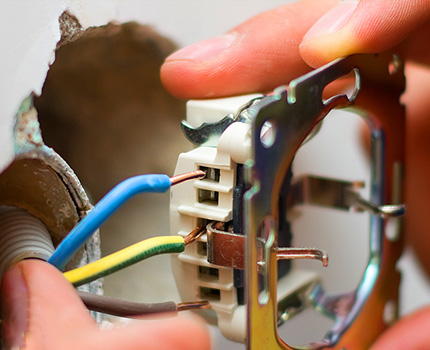

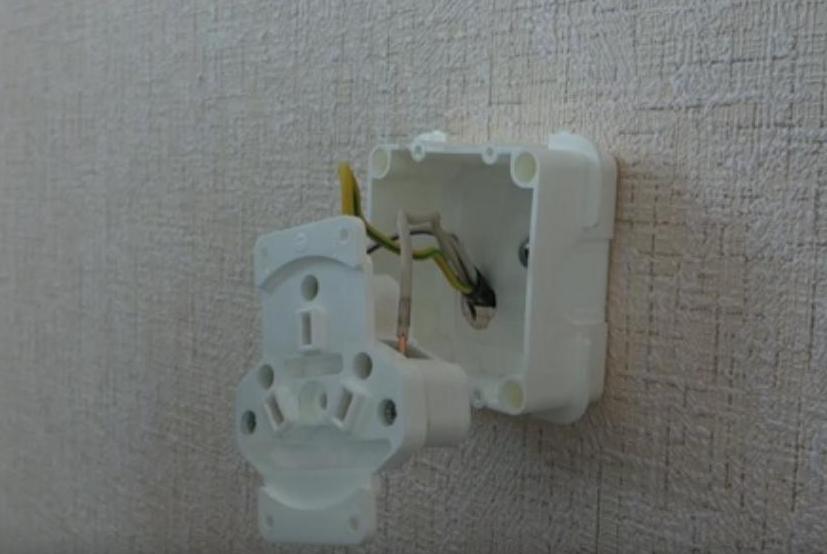

След това в подконтакта се прокарва захранващият проводник, положен за тази цел. От него се сваля защитната обвивка, а освободените разноцветни проводници се оголват внимателно на 0,8–1 см. Сега предстои те да бъдат свързани към механизма на контакта.

Тук е важно жълто-зеленият проводник, отговарящ за земята, да бъде правилно свързан към заземителния контакт на контакта – централния. Остава внимателно да свържете фазата и нулата към крайните контакти и да проверите, че всички връзки не се разхлабват. Не е необходимо да затягате прекалено силно – може да повредите проводниците.

При свързване на силов конектор, както и на обикновен, е важно да не объркате проводниците, като ги свържете към съответните клеми.

Когато качеството на свързване на проводниците е проверено, трябва плътно да фиксирате подконтакта в стената, като използвате алабастров или гипсов разтвор. След изсъхване остава да закрепите с винтове самия механизъм и да завиете горния изолиращ корпус на силовия контакт.

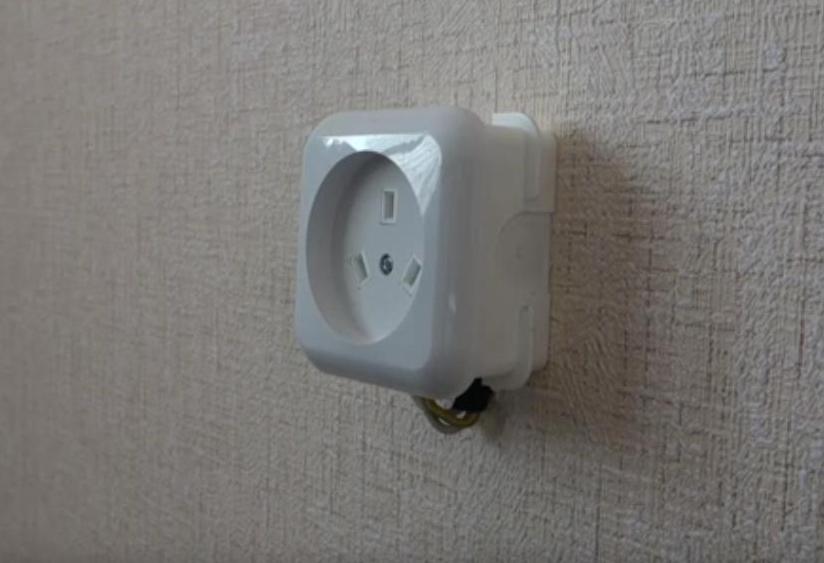

След инсталирането предстои да проверите дали контактът работи. Ако всичко работи, значи можете да пристъпите към свързване на самата печка.

При необходимост от преместване на контакта, препоръчваме да се запознаете с статията.

Варианти за свързване на силов щепсел

При закупуване на електрическа печка, купувачите получават бонус от повечето производители – щепсел с подходящ за него контакт. Тези елементи предстои само да бъдат свързани съответно към печката и към захранващия кабел.

Съществуват различни схеми за свързване. Те зависят от захранващата мрежа, която влиза в частна или многофамилна къща. Различават се следните видове свързване:

• еднофазно;
• двуфазно;
• трифазно.

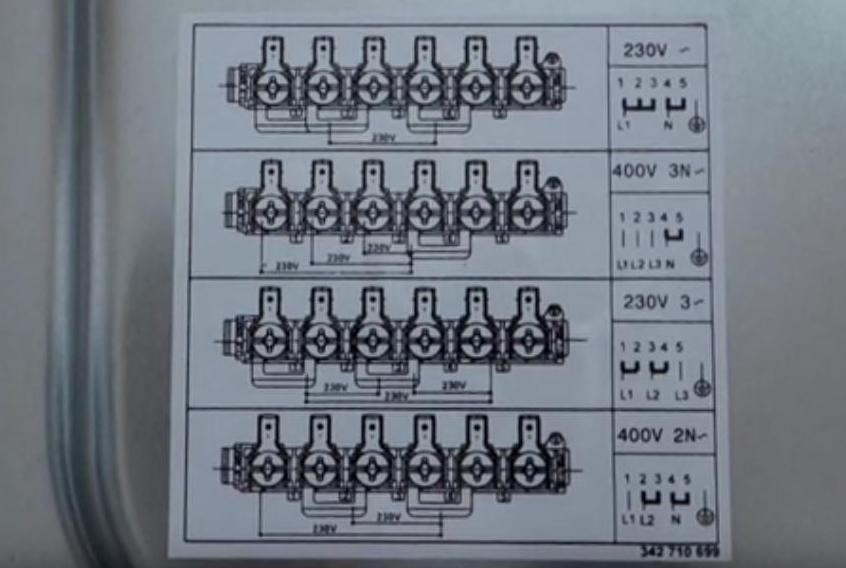

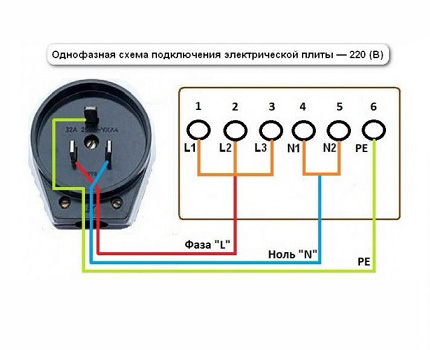

Често производителите от обратната страна на печката нанасят и трите схеми на свързване. На домашния майстор остава само да свали защитния капак и, ръководейки се от приложената схема, да свърже всички проводници на печката към щепсела.

Понякога такава схема е приложена в инструкцията, която се доставя в комплект с електрическата печка. Трябва внимателно да я проучите и да действате в съответствие с необходимата схема.

С трифазна схема на свързване можете да се справите сами. За целта предстои внимателно да проучите самата схема и да не объркате проводниците.

Преди да започнете да прокарвате захранващата линия отделно за печката, вече трябваше да разберете каква мрежа захранва къщата. Въз основа на това беше избран 5- или 3-жилен проводник с оптимален диаметър. Знаейки този нюанс, от предложените схеми за свързване трябва да изберете своята и да действате.

В новите сгради често влиза трифазна мрежа. При свързване на печката в кухнята на такъв апартамент трябва да се ръководите от схемата за трифазно свързване.

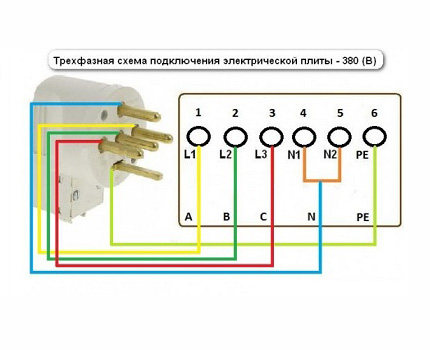

Същността му се състои в присъединяване на контактите на печката към петжилен проводник на щепсела:

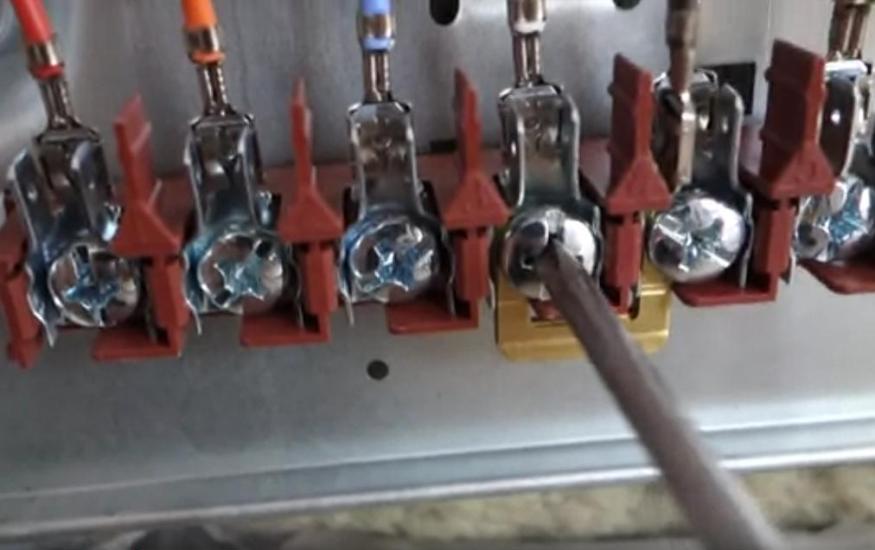

• на клемите L1, L2, L3 се присъединяват фазите A, B, C. В този случай фазовите преходници от меден проводник не се използват;
• между нулевите клеми N1, N2 се поставя меден преходник и към него се присъединява нулевият проводник;
• заземяващият жълто-зелен проводник се присъединява към клема РЕ.

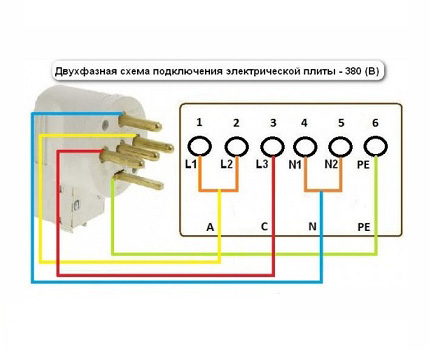

Понякога се среща вариант на двуфазна мрежа в къща/на вила, построена някъде в самото начало на миналия век. За да свържете правилно в такава ситуация мощна кухненска техника/печка, трябва, в зависимост от наличните фази, между две клеми на домакинския уред да поставите добър преходник от мед.

Например, между L1 и L2. След това фаза А да се свърже към тази клема, а останалата фаза С да се прикрепи към клема L3.

Между нулевите клеми N1, N2 се поставя също такъв качествен преходник и се присъединява нулевият проводник. А заземителният проводник се прикрепя към клема РЕ.

Двуфазната електрическа мрежа, захранваща къщата, предполага използване на двуфазна схема за свързване на мощни електроуреди

В къщи от стара постройка най-често влиза еднофазна електрическа мрежа. Ето в такъв случай се използва схема за еднофазно свързване. Тук нулата и земята се присъединяват аналогично на двете предишни схеми, а между трите клеми на печката се поставят преходници от мед. А после се свързва фазният проводник.

Медните преходници често идват в комплект с печката. Но, ако изведнъж не се открият, може да използвате меден проводник 6 мм², като отрежете от него парчета с нужния размер. Местата на присъединяване към клемите трябва внимателно да се обожжат, за да се осигури надежден контакт с клемите.

Еднофазната мрежа се среща най-често. При такова свързване е важно правилно да поставите медните преходници между фазовите клеми

Подробна фотоинструкция за свързване по еднофазна схема

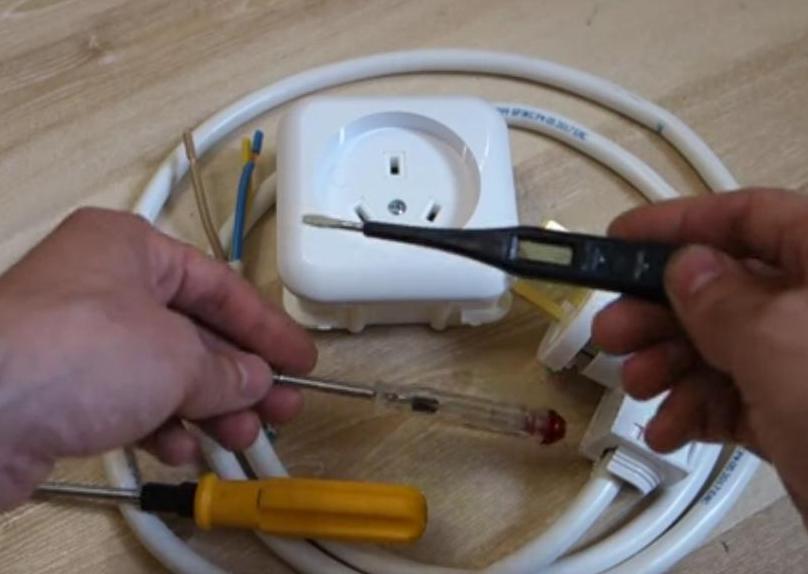

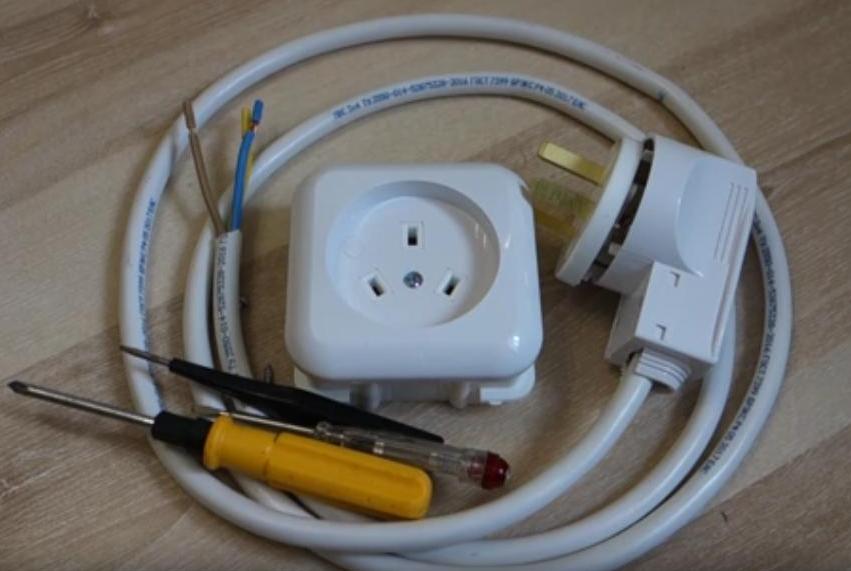

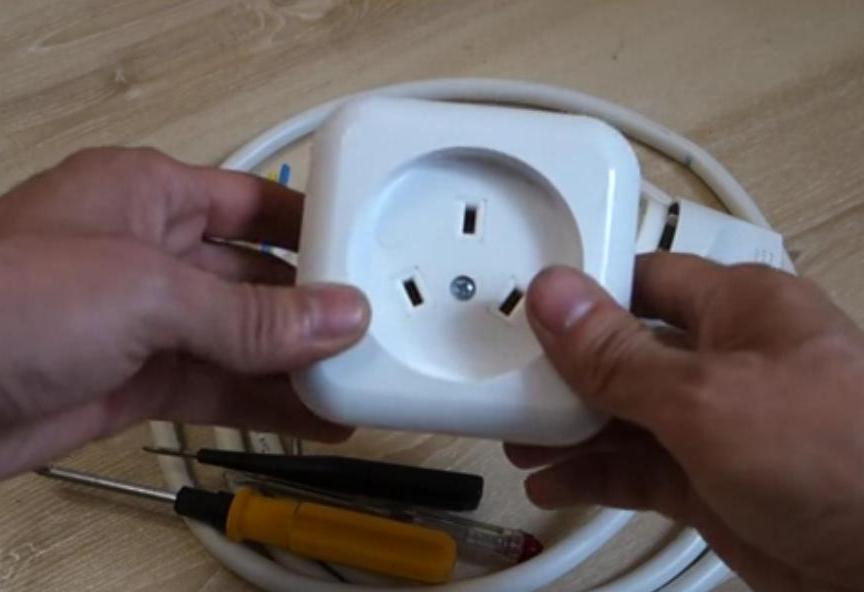

Трябва да започнете с подготовката на инструментите и материала.

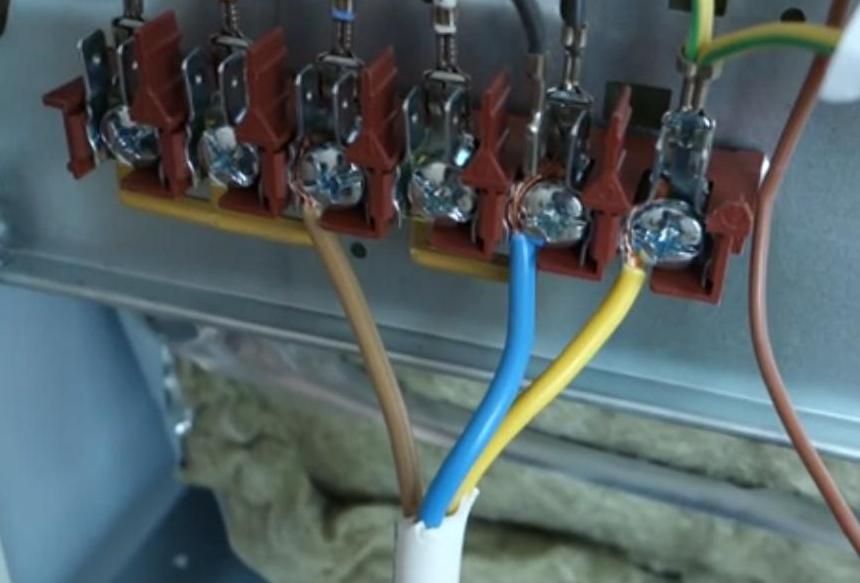

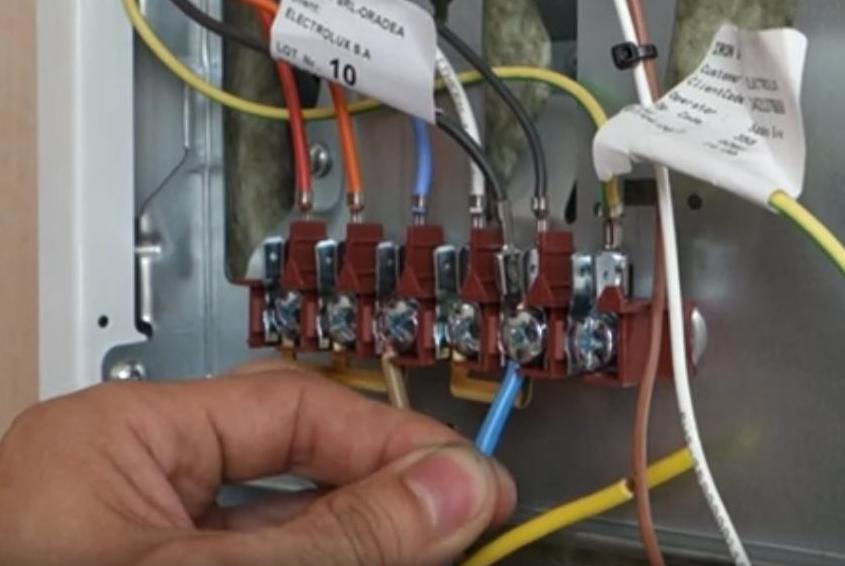

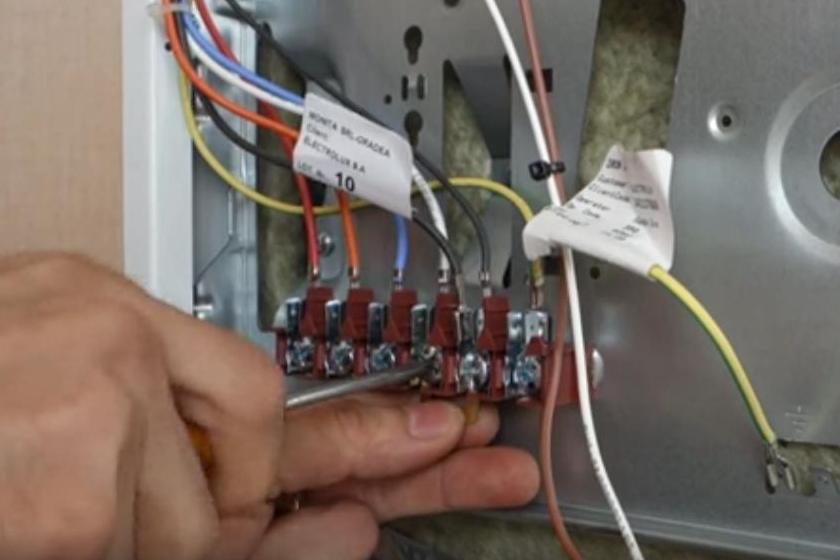

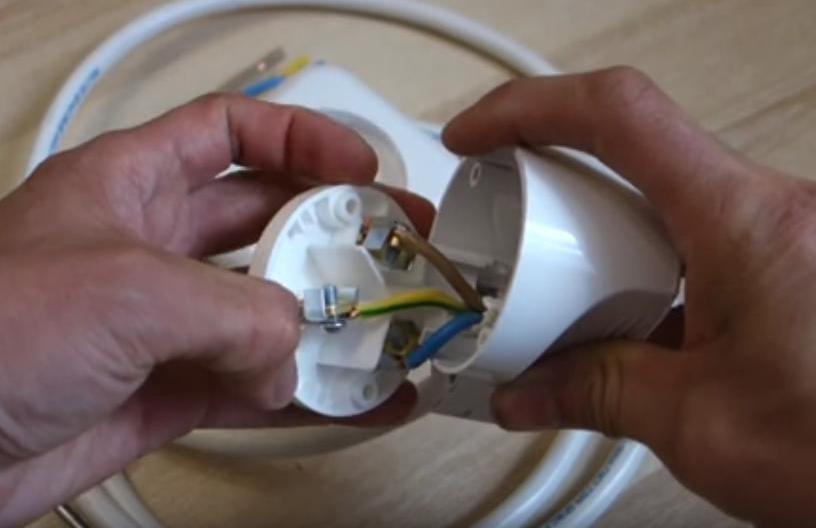

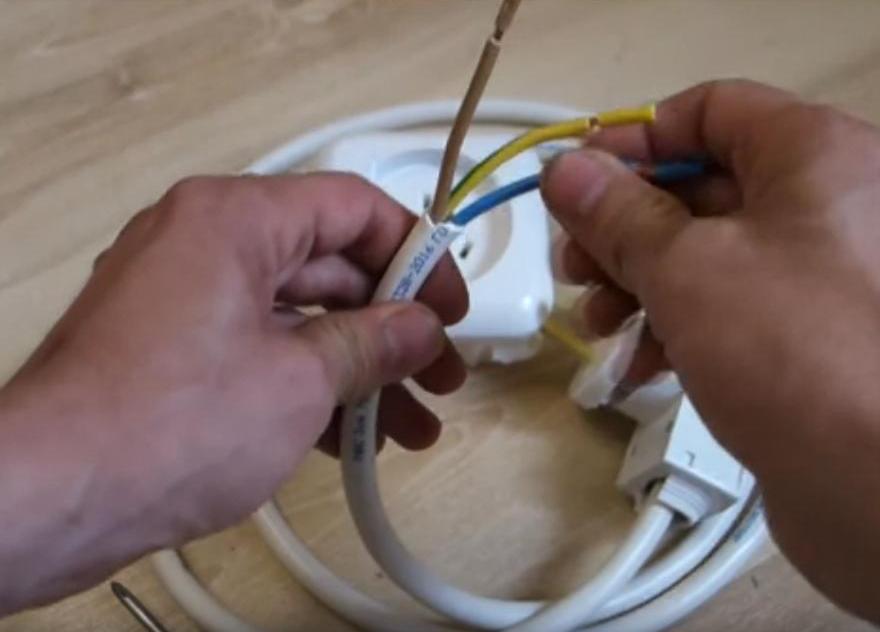

Следващият етап – свързване на трижилен проводник към електрическата печка. Важно е да изберете правилната схема, да определите клемите и да не объркате проводниците.

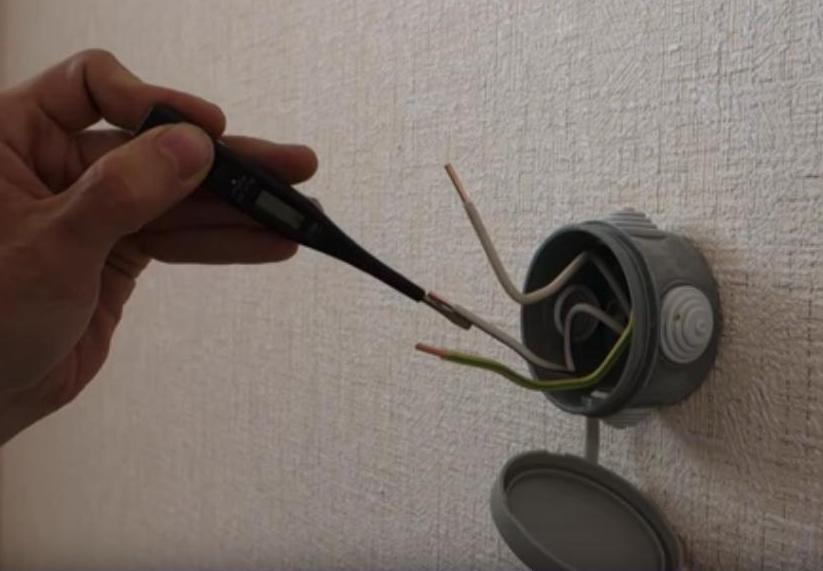

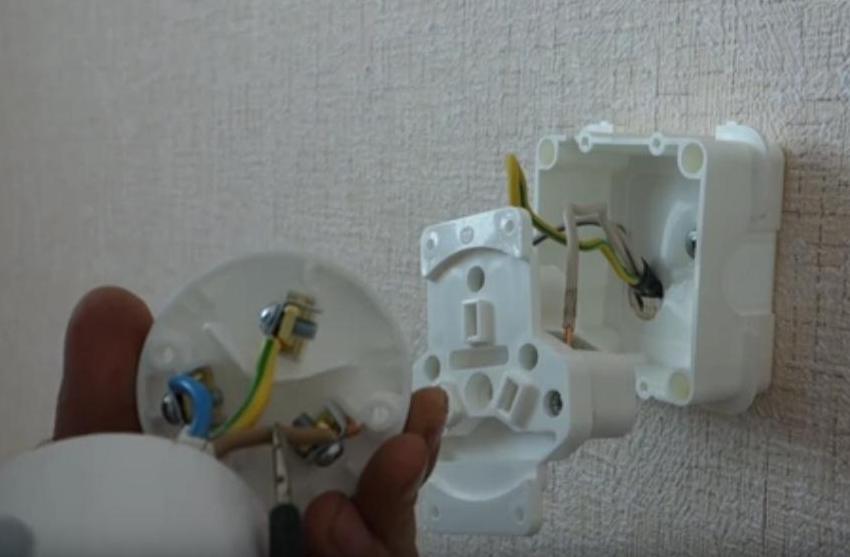

След свързване на кабела към печката тря бва да проверите проводниците в разпределителната кутия и да монтирате новия контакт.

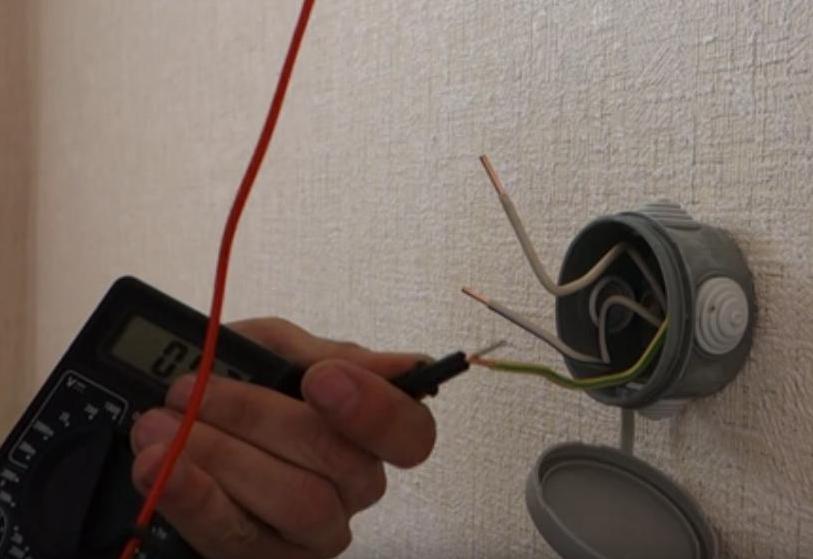

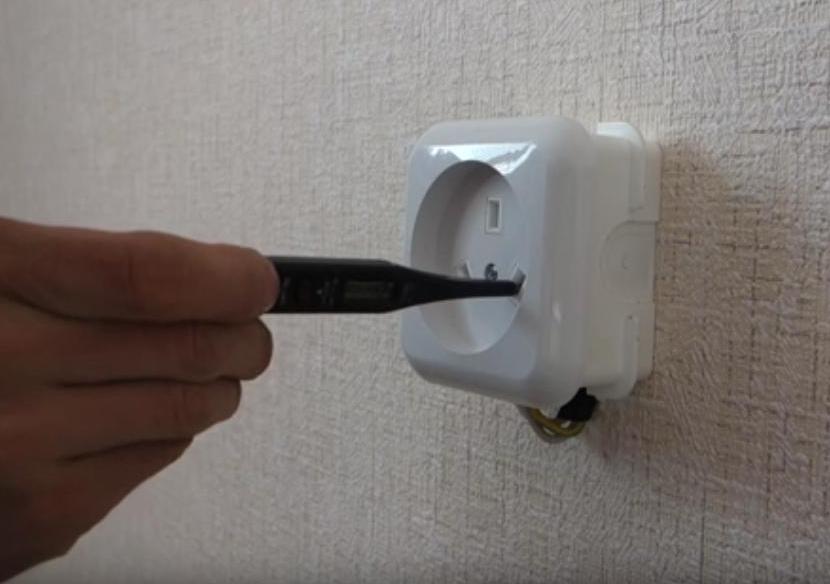

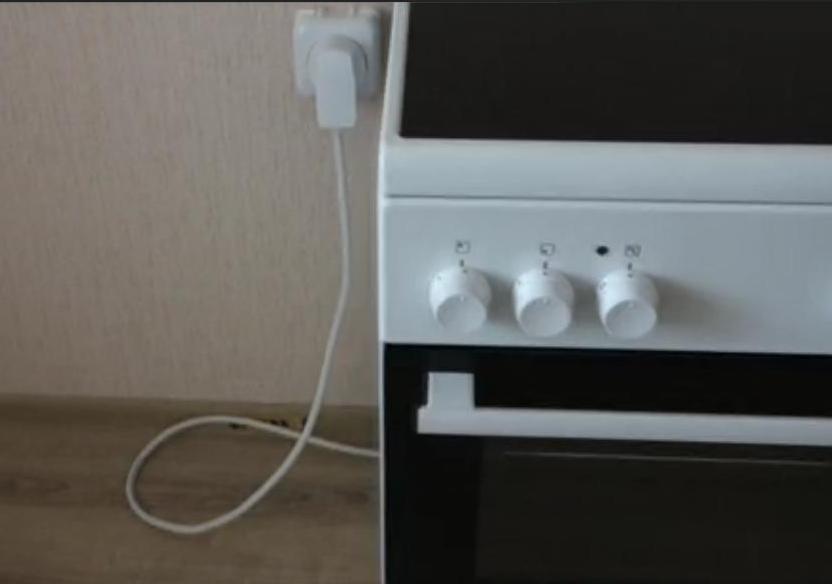

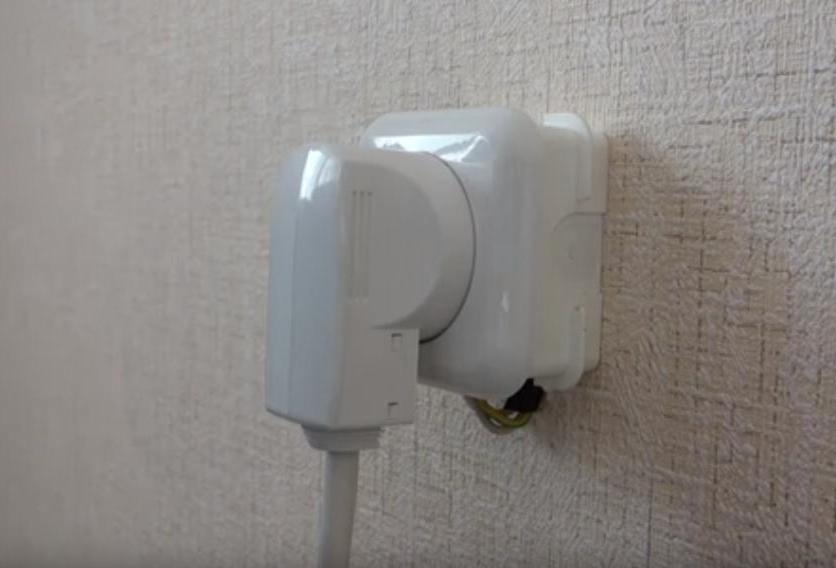

Завършващият и задължителен етап – тестване. Необходимо е да проверите работата на контакта, а заедно и на печката.

На това инсталирането на силовия контакт и свързването на електрическия плот се считат за завършени. Ако по време на експлоатация контактът се повреди, можете да опитате да го поправите, като основното е да спазвате техниката на безопасност по време на работа.

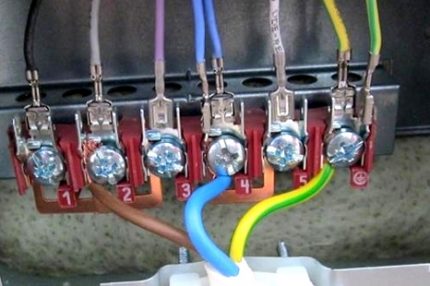

Свързване на печката без контакт

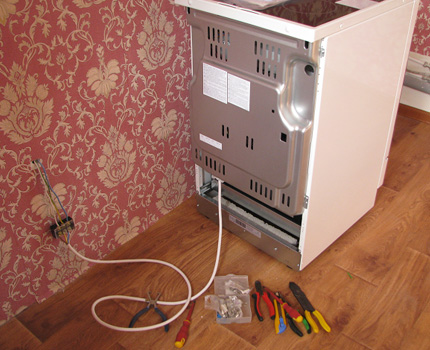

Понякога не е възможно да се извърши монтаж на силов контакт за плота. Но този факт не е пречка за свързването му. В крайна сметка без електрически плот е трудно да си представим пълноценна кухня.

В такъв случай плотът може да се свърже директно към захранващия кабел. Понякога той се поставя в разпределителна кутия, а всички проводници се присъединяват към съответните клеми на клемния блок.

Също така е възможен вариант, когато такава кутия не е инсталирана, а захранващият кабел просто излиза от стената. Смисълът на свързването от това няма да се промени – ще бъде същият.

Присъединяването на проводника на електрическия плот директно към захранващия проводник може да се извърши със собствени ръце.

Първо, трябва да развиете щепсела на електрическия плот и да освободите проводниците, намиращи се в него. Това обикновено са 3 проводника – заземяване, фаза и нула.

Второ, трябва да изключите захранващата линия, с която ще се работи, от мрежата. Задължително се уверете, че електроенергията не се подава, за да се предпазите от токов удар.

Трето, развийте винта от защитния капак на разпределителната кутия. Тук ще можете да видите клемния блок, към който са присъединени жилите на захранващия кабел. В случай, че не е инсталиран разпределителен блок, по-удобно ще бъде да го поставите. Така връзката ще бъде по-прецизна.

Четвърто, предстои да присъедините проводниците на силовия щепсел на плота към съответните клеми с проводниците от разпределителната кутия. Тук е важно да не объркате цветовете – жълто-зелената жила за заземяване на щепсела да се съедини с аналогичната на захранващия проводник в кутията. По същия начин свържете проводника на фазата и нулата.

Ако в комплекта с плота няма силов щепсел, то проводникът може да се присъедини самостоятелно.

Когато свързването приключи, трябва да поставите обратно защитния капак на разпределителната кутия и да затегнете винта. Това е – можете да проверите работоспособността на електрическия плот.

Важно е да не забравяте, че използвайки този тип свързване, потребителят се лишава от гаранция. В случай на повреда преди изтичането на гаранционния срок, ще се наложи да ремонтирате уреда за своя сметка. Това е един от неприятните моменти на такова свързване.

Но има и положителни страни. Така, ако в близко бъдеще се планира подмяна на старата печка, то работейки с разпределителната кутия, ще бъде лесно да се свърже всичко ново.

Когато всички работи по свързване на силовия контакт и печката са изпълнени, трябва задължително да я включите, за да се уверите, че всичко работи.

Изводи и полезно видео по темата

Подробно видео за инсталиране на силов контакт по наложен начин и свързване на силов щепсел към електрическата печка:

Нагледно видео за присъединяване на кабела към електропечката съгласно схемата, предоставена от производителя:

Видео за свързване на електропечката към силов контакт с щепсел, останал от старата печка:

Може да свържете силов контакт без помощта на електротехник. За това предстои правилно да изберете устройството, като вземете предвид мощността на техниката, която ще се включва. Основното е да положите отделен кабел специално за печката и да го обезопасите, като инсталирате автоматичен прекъсвач и УЗО. Самият процес на монтаж не се различава от инсталирането на обикновен контакт.

Имате ли опит в самостоятелен монтаж на контакт за електрическа печка? Или може би не сте съгласни с изложения материал? Очакваме вашите коментари и въпроси.
