Компютърен контакт: видове, категории, правила за разположение и технология за свързване

Ключово условие за създаване на система за комуникация е установяването на структурирана работа на кабелната система, която не може да бъде реализирана без компютърни розетки.

Какви видове съединители за автоматизация на комуникацията предлага съвременният пазар и какви особености на монтажа има компютърната розетка, ще разгледаме в статията.

Компютърна розетка и нейните видове

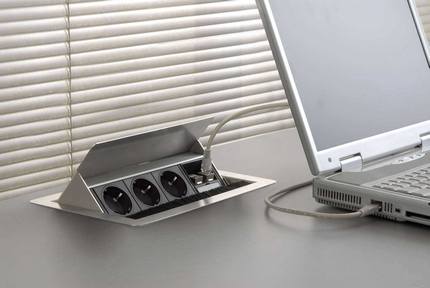

За свързване на компютърна техника и всяко друго периферно оборудване се използва компютърна розетка от стандарт RJ-45. Тя съответства на единните норми и стандарти за комуникация, предназначени да автоматизират повечето задачи.

Устройството включва пластмасов корпус, вътре в който се разполагат от един до четири съединителя.

Компютърната розетка представлява устройство, чиято основна функция е предаване на връзката от мрежовата карта на компютъра към кабелните мрежи

За организиране на домашна мрежа най-често се използват устройства, оборудвани с един или два съединителя. В устройствата с два съединителя първият е предназначен за свързване с идващия към компютъра информационен кабел, а вторият – за комутация с панч-панела.

Предаващият информация кабел, наричан «усукана двойка», просто се вкарва в предназначения за него модул с контакт. Чрез друга усукана двойка информацията отива в мрежата.

Телефонните модули от стандарт RJ11 са оборудвани с двупарни съединители с четири контакта, а телекомуникационните устройства от типа RJ45 са оборудвани с 8 контакта

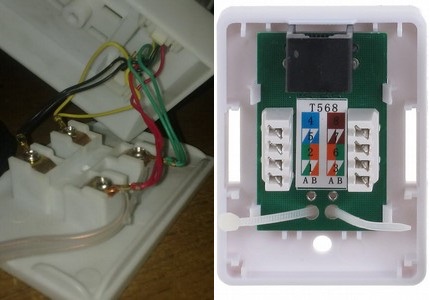

Външно компютърният съединител RJ45 прилича на телефонния аналог RJ11. Но основната разлика на устройствата е броят на контактите. В телефонните модели има по 4 контакта, а в информационните – по 8 броя. Поради тази причина, ако компютърната розетка RJ45 може да се използва като телефонна, то към съединителя RJ11 компютърна техника вече не може да се свърже.

Последователността на работите по инсталиране на повечето видове компютърни розетки е типична. Трябва да се изпълни ред практически аналогични етапи:

Категории информационни розетки

От това, към коя категория принадлежи компютърната розетка, зависи разстоянието, на което ще се предава сигналът при минимални изкривявания, а също и самата скорост на предаване на данни.

При оборудването на офисни и битови мрежи по-често се използват следните видове розетки:

• RJ-45 Cat.5 – предназначени са за организиране на мрежи 100BASE-TX с честотна лента 125 MHz при скорост на предаване на данни до 100 Mbit/s.
• RJ-45 Cat.5е – по-напреднал вариант, който позволява предаване на данни за две двойки до 100 Mbit/s, а за четири двойки – до 1000 Mbit/s.

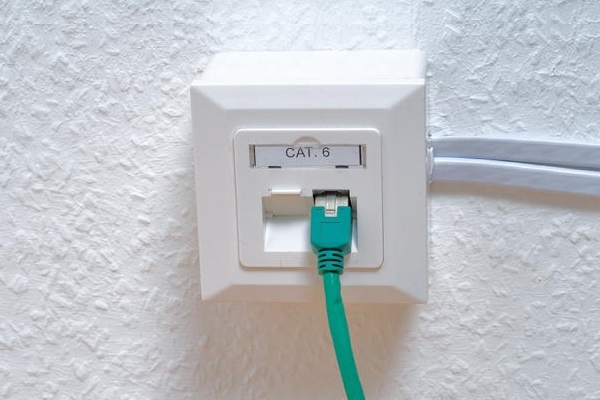

• RJ-45 Cat.6 – предназначени са за изграждане на мрежи “Gigabit Ethernet” и “Fast Ethernet”. Пропускателната способност на устройството е до 1000 Mbit/s.

Има няколко основни параметъра, по които се разделят компютърните розетки. Един от тях е начинът на монтаж.

Външни и вътрешни точки на свързване

В зависимост от начина на монтаж, устройствата се делят на два типа:

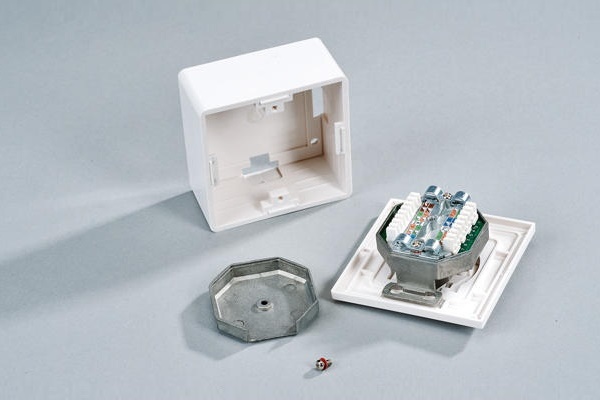

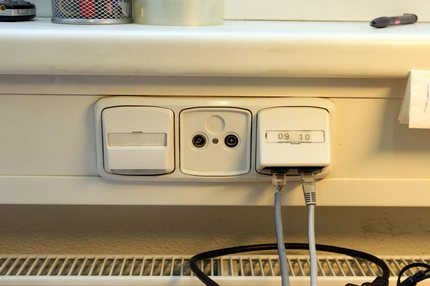

• Външни – използват се, когато устройството трябва да се разположи на повърхността на стената. На задната страна на устройството за външен монтаж има конектор, оборудван с ножови контакти. Ако се втисне проводник в тях, изолацията се пробива до жилата, благодарение на което монтажът значително се улеснява.

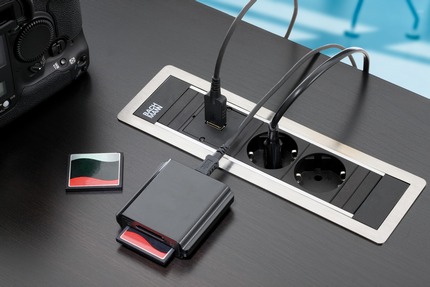

• Вътрешни – предвиждат монтаж вътре в монтажна кутия с вдлъбване на устройството в кухината на бетонна, тухлена или гипсокартонена стена. Конекторът на такива устройства обикновено е сваляем. Той се сваля, а след монтажа във вдлъбнатия в стената подрозетник се затяга с пластмасов винт.

Корпусите на устройствата за външен монтаж се изработват от издръжливи незапалими технополимери. Благодарение на това външната им повърхност е устойчива на UV лъчи.

Използването на вътрешни розетки осигурява представителен външен вид на окабеляването, но усложнява процеса на обслужване на оборудването в случай на повреда.

Комплектни и разглобяеми модели

В зависимост от типа на комплектация, устройствата се делят на два вида:

• С вградени модули. В комплектованите модели първоначално е вградена контактна платка и съединители. В тях е предвиден постоянен тип на екраниране.
• Със сменяеми модули. В устройствата от този тип модулите са отделени от предния панел. Такова решение позволява да се съставят всякакви комбинации: «UTP» и «FTP» от различни категории – 3, 5, 6, 7.

Комплектованите устройства с вградени модули са достъпни по цена и са лесни за монтаж. Но в случай на повреда се налага да се замени цялата конструкция.

Уредите със сменяем модул имат предимството, че се обслужват лесно, а гъвкавият модул при необходимост не представлява проблем да се замени в съответствие с нуждите на системата.

Основният критерий, който трябва да се спазва при избора на устройство, е наличието на допълнителни портове. Например, при необходимост от обслужване на няколко единици техника, трябва да се избират двойни розетки тип RJ-45. В двумодулен модел към единия порт RJ-45 може да се свърже компютър, а към втория RJ-11 – телефон.

Срещат се също модели, в които и двата модула са предназначени за свързване на компютърна техника. Но портовете се различават помежду си по категория и тип на екраниране. Прилагането на такива устройства позволява да се спестят разходи, като се комбинират модули според своите нужди и категорията на оборудването.

Давайте предпочитание на изделия от проверени производители. Това е гаранция, че продукцията е произведена в съответствие с общоприетите норми и стандарти. Качествените устройства ще се съвместяват лесно с всеки тип компютърна техника и ще издържат спокойно на напрежението на руските мрежи.

Изисквания към комплектуващите устройства

Без набор от компоненти е невъзможно да се извърши свързване на компютърна розетка.

Отделно ще трябва да се закупят:

1. Кабел (LAN) от съответната категория.
2. Конектор (jack) – приспособление под формата на осемконтактен щепсел за свързване на кабела към порта на компютъра.
3. Пач панел – осигурява възможност за бързо превключване между активното мрежово оборудване и работните точки. Броят на портовете на приспособлението зависи от броя на свързваното оборудване и може да варира в границите от 10 до 50.

За свързване на контакт RJ45 cat.5e ще е необходим четиридвоен екраниран кабел «усукана двойка», оборудван с общ фолиен екран тип КВПЭф-5е 4х2х0,52. В случай на свързване на модел RJ45 cat.6 ще е необходим също четиридвоен кабел «усукана двойка», но вече тип КВП-6 4х2х0,57.

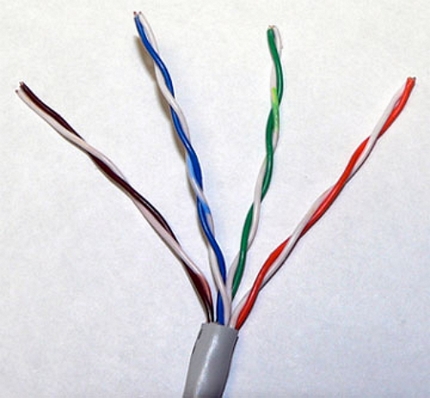

Общоприетият вариант на разделка в Русия се счита стандарт EIA-5688; неговото маркировъчно означение се изобразява с латинска буква «В»

Осемжилен кабел за интернет включва четири усукани двойки. Вторият по ред провод във всяка усукана двойка има бяла изолация и е маркиран с бяла лента.

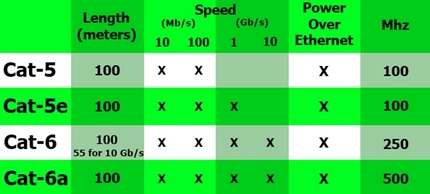

Информационните кабели се делят на няколко категории, започвайки от трета. Колкото по-висока е категорията, толкова по-висок е стандартът за предаване.

За предаване на данни при 1 Гб/с се използват двупарни кабели, а в рамките на 10 Гб/с – четирипарни аналози. Разликата между тях в цената не е голяма. И поради това, планирайки в бъдеще да използвате по-голям брой проводници, по-добре е веднага да закупите четирипарна мрежа.

Кабели от категория «3» и «5» се използват за предаване на данни при скорост 100 Мбит/с, а категориите, започвайки от «5е» и нагоре – при 1000 Мбит/секунда

При инсталиране на точки за свързване предпочитание трябва да се дава на екранирани типове кабели, които са най-защитени от смущения. Екранираните кабели подхождат за решаване на широк спектър от задачи: телефония, смарт TV, Ethernet.

В случай че по време на монтажа на оборудването не достига дължината на кабела или един от участъците му е повреден, може да се използва преходник «гнездо-гнездо». При свързване на конектора за удължаване на кабела, за да се избегнат грешки, трябва само да се ориентирате по нанесените вътре в кутията цветови указатели.

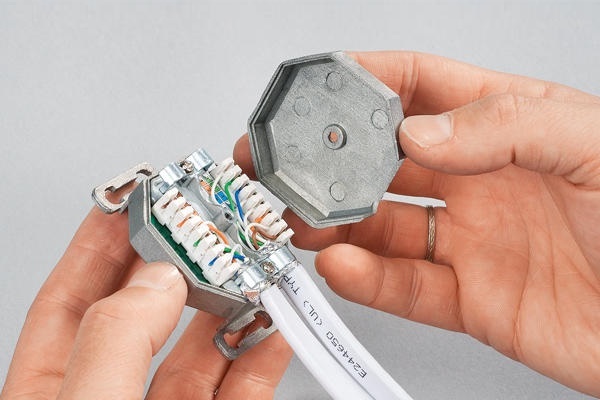

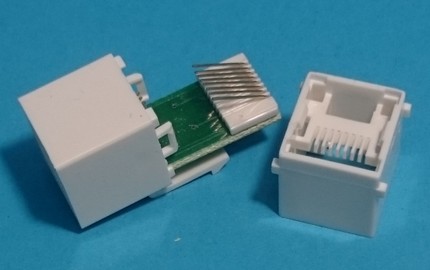

Преходникът RJ45 «гнездо-гнездо» позволява бързо да се свържат усукани двойки, оборудвани с конектор от съответния стандарт, без загуба на сигнал

Избирайки пат-панел, ориентирайте се по категорията на контакта. В продажба се срещат устройства от категория «5», «5е» и «6».

Краят на информационния кабел се оборудва с конектор 8P8C, наричан на професионален жаргон «джек». Той има прозрачен корпус, през който се виждат разноцветни проводници.

Този елемент често погрешно наричат RJ45. Но всъщност RJ45 е приет стандарт, а точното название на конектора е 8P8C. Днес за свързване с оборудването се използва общоприетият от 2001 г. стандарт за свързване на усукана двойка жила TIA/EIA-568-B.

При свързване на интернет кабел се допуска използването на две схеми: T568А и T568В. Но в нашата страна проводниците се разполагат основно, като се използва схема «В».

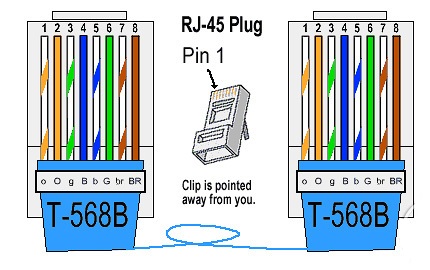

Стандартът за свързване на усукана двойка жила TIA/EIA-568-B предполага последователност на жилата в следния ред: (1-2) – бяло-оранжево с оранжево, (3-4) – бяло-зелено със синьо, (5-6) бяло-синьо със зелено, (7-8) – бяло-кафяво с кафяво

При свързване на мрежи 10BASE-T и 100BASE-T се използва стандарт TIA/EIA-568-A. Не трябва да се притеснявате, че при свързване на усукана двойка случайно може да объркате нещо. Съвременните модели рутери са проектирани и за двата варианта. Затова те са способни автоматично да пренасочват сигнала.

Правила за разположение на точките на свързване

Ако не сте фен на «гирлянди» от преплетени кабели, трябва сериозно да подходите към въпроса за разполагането на контактите. Всяка манипулация по инсталиране и преместване на точките за свързване предполага най-малко козметичен ремонт в помещението.

Свързването на стационарен компютър изисква използването на най-малко пет контакта. Затова оптималното решение ще бъде инсталирането на блок, включващ няколко точки: за модем, монитор, системен блок…

При избора на място за инсталиране на информационни контакти трябва да се ориентирате преди всичко не по «евростандарт» – 15 см от нивото на пода, а по количеството на свързваното оборудване.

В името на справедливостта трябва да се отбележи, че се допуска и свързване на компютърна техника без използване на контакти. Но такъв начин на монтаж е твърде сложен за изпълнение. Освен това е напълно неоправдан, особено в ситуации, когато се налага да се работи с големи мрежи.

Освен това никой не може с увереност да гарантира, че в близко бъдеще от тази точка за свързване няма да бъде «захранен» още един смарт TV, компютър или каквото и да е друго устройство.

Ако се налага да се удължи усукана двойка, подробна инструкция за свързване на отсечките от интернет кабел е изложена тук.

Технология на монтажа на компютърни розетки

В това да свържете компютърен контакт със собствените си ръце, няма нищо сложно. Трябва само да се придържате към зададената последователност в действията си.

Избор на необходимите инструменти

За извършване на работата е необходимо да подготвите:

• перфоратор, оборудван с коронка с подходящ диаметър;
• кросовъчен нож за отстраняване на изолацията;
• набор отвертки;
• тестер.

Освен основния набор инструменти, предварително трябва да се погрижите за закупуване на клещи за кримпване. Този инструмент струва около 10 долара. Затова за еднократна работа има смисъл да го вземете под наем.

Подвеждане на кабела и монтаж на подрозетника

Първо се прокарва кабелът до точката на монтаж. Той може да се положи по открит или закрит начин. Първият начин предполага полагане на кабела в пластмасови канали, оборудвани със снемаеми капаци, или разполагане зад стените на перваза.

Чрез поставяне на кабела по открит начин и монтирането му върху DIN-шина, може не само да се опрости монтажната процедура, но и да се улесни процесът на обслужване.

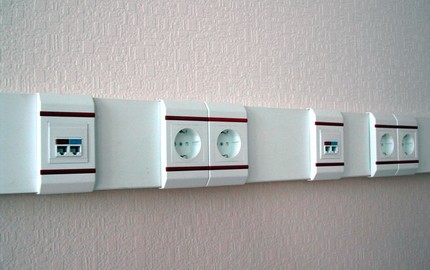

Широко разпространение получи и така нареченият модулно-повърхностен метод, който предвижда закрепване на кабела към стената с помощта на специални дюбели от типа „бърз монтаж“.

За реализиране на втория метод се пробиват канали, в чиято кухина се полага кабелът. За целта с помощта на перфоратор, оборудван със специална корона, се пробива кръгла ниша в стената. Диаметърът на короната трябва да съвпада с размера на кутията.

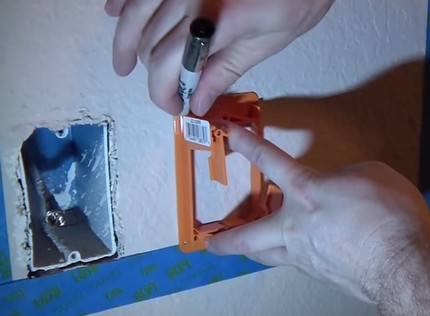

Монтажната кутия на точката на свързване се вгражда в направения отвор в стената и се фиксира с помощта на винтове и дюбели.

Краят на поставения кабел се отрязва, като се оставя резерв за възможност за последващо многократно свързване. Излишният край трябва внимателно да се навие в кръг вътре в кутията, като се избягват прегъвания на проводника.

Свързване на контактите на устройството

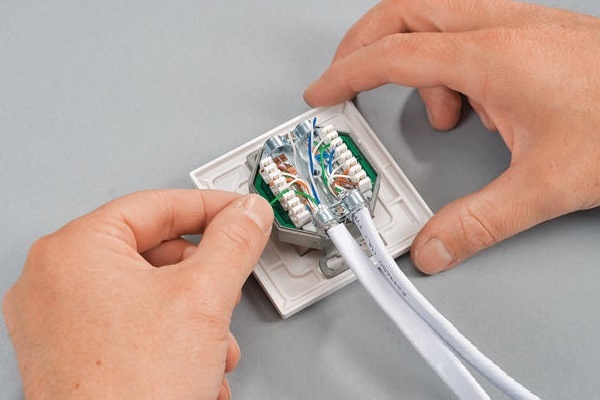

За да се свърже контактът, с помощта на остриетата на кросовъчен нож се отстранява външната защитна изолация, като се освобождава край с дължина 5-6 см. Тази процедура трябва да се извършва внимателно, за да се избегне повреда на изолацията на проводниците.

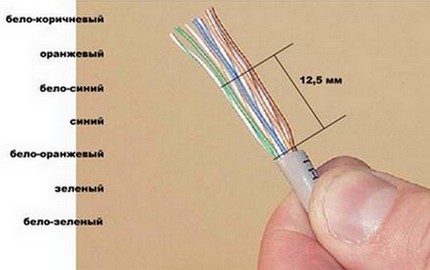

Под отстранената изолация трябва да се видят четири цветни двойки проводници, усукани по две; в някои кабели е предвиден и тънък екраниращ проводник.

Всяка двойка внимателно се разравнява. Няма нужда да се оголват, тъй като самото устройство на платформата осигурява надежден контакт. От корпуса на контакта се сваля лицевата панел, като се развива фиксиращият го винт.

Някои модели контакти са оборудвани със специални ключалки, които работят като скоби. При такива модели, за да се свали част от обковката и да се получи достъп до вътрешния механизъм, трябва внимателно да се завърти разположената на задния ръб фиксатор-ръкохватка.

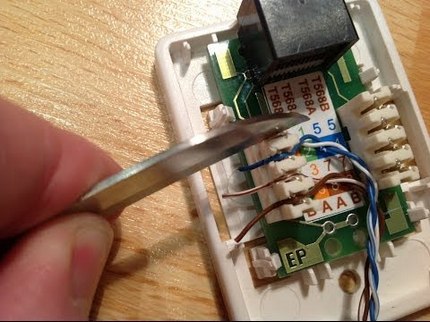

Всяко жило се поставя в прорезите на контакта, като се ориентирате по схемата за свързване с цветове под всеки номер, нанесена върху горния ръб на устройството, или по приложената към него инструкция.

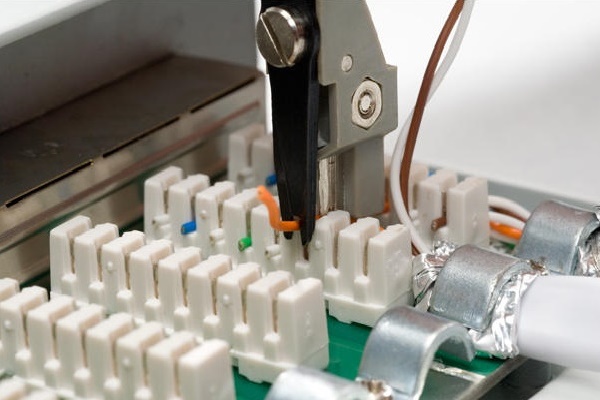

Всички жила последователно според цветовете се вкарват в фиксатора. Краят на всяко жило се фиксира с помощта на притискащ винт. За да се вдълбочи всяко жило колкото е възможно по-надълбоко, се използва обратната страна на канцеларски нож.

Цветовото кодиране на маркировката на всички клеми значително опростява процеса на съединяване на компютърния контакт и кримпване на усукана двойка. Не се притеснявайте, ако жилото не влезе докрай. При връщане на фиксатора в изходно положение, разположените отстрани вдлъбнатини ще избутат жилата докрай.

Когато всички проводници са поставени в гнездата, стърчащите парченца внимателно се отрязват.

Всичко за това как се извършва разпиновката на проводниците на усуканата двойка, можете да прочетете тук.

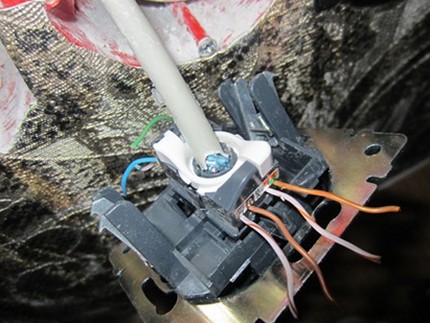

Сърцевината със свързаните жила се поставя на предишното място, като се завърта фиксаторът-ръкохватка в обратна посока

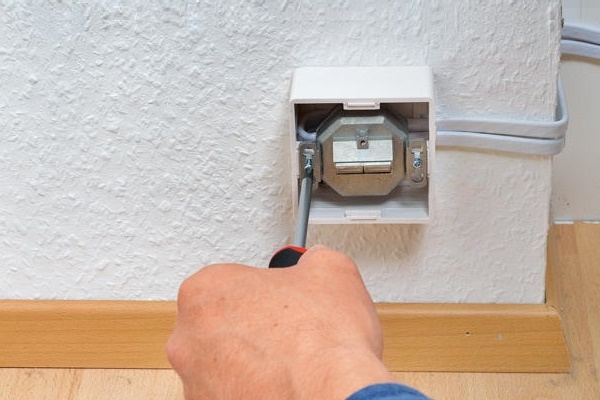

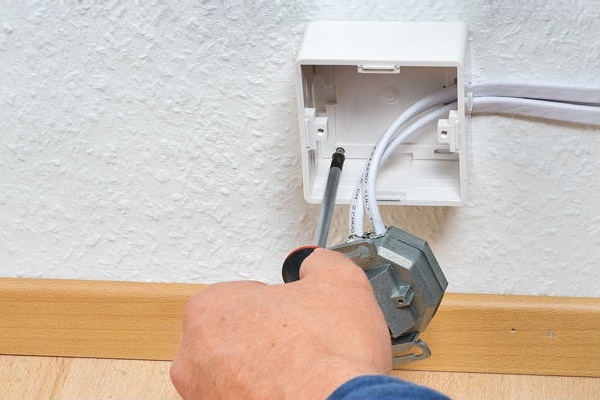

При използване на открит способ на монтаж, корпусът на устройството се закрепва на стената, като компютърният конектор се насочва надолу, а входният отвор за кабела нагоре. При затворен способ на монтаж контактът се вдълбава в подготвеното за него гнездо, като се фиксира посредством разпорки.

На последния етап с помощта на тестер се проверява правилността на свързването. Ако няма тестер под ръка, може в свързаната, но още не монтирана в подконтактната кутия «сърцевина» просто да се пъхне краят на кабела, който отива към компютъра.

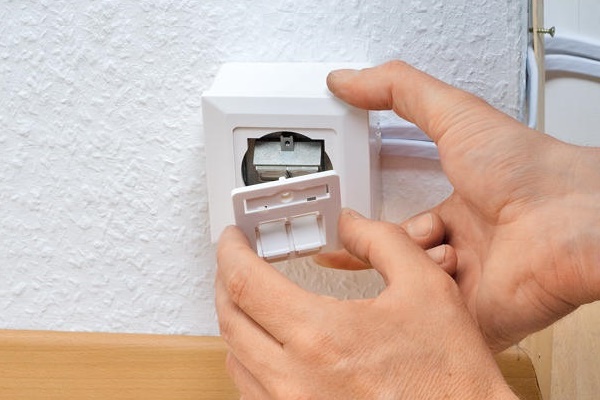

След като се убедите в правилността на свързването, остава само да закрепите лицевия панел.

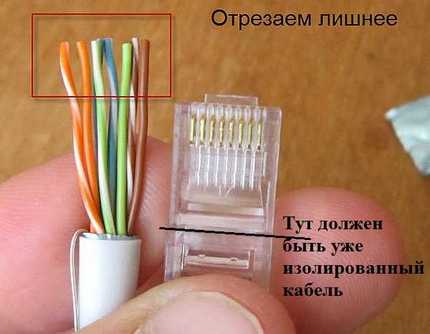

Монтаж на съединителя в конектора

За свързване на конектора от края на кабела се отстранява изолацията. Всяка двойка се развърта и изравнява, като се насочва в различни посоки. Ако е предвиден тънък екраниращ проводник, той временно се отмества настрани.

При подреждането на двойките в определена последователност се ориентират по описаната по-горе схема «В».

Плътно наредените в един ред проводници се изравняват и отрязват, като се оставя дължина от 10-12 мм, така че изолацията на усуканата двойка да започва над закопчалката.

Усуканите двойки с отрязани краища на проводниците се вкарват в кухината на конектора. Раземът при това трябва да бъде разположен със закопчалката надолу. Всеки проводник се поставя на отделна пътека, като се старае да се прокара до упора.

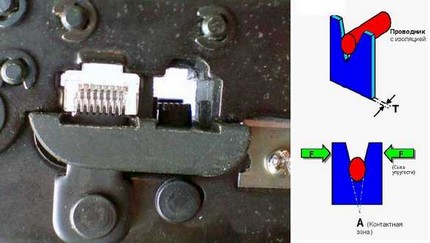

Конекторът с наредените в него проводници се вкарва в клещите. За да завършите разема, трябва плавно да съберете ръчките на клещите заедно.

Издатините, които има в монтажните гнезда на клещите, при натискане ще придвижат проводниците към микроножовете, а те от своя страна ще прорязват защитната обвивка и ще осигурят надежден контакт.

В идеален случай, ако корпусът на разема «се поставя» в гнездото нормално, не е необходимо да се прилагат никакви усилия. В случай на необходимост от презавършване на кабела, трябва просто отново да отрежете края и да изпълните същите действия, но вече с друг «джек».

Технологията за монтаж на двоен контакт е аналогична. Единственото нещо – от рутера ще трябва да се подведат два кабела, тъй като паралелно свързване за мрежово оборудване не се прилага.

Изводи и полезно видео по темата

Видео #1. Пример за монтаж на контакт Viko RJ45:

Видео #2. Как правилно да извършите кримпване на проводниците:

Ако знаете как да свържете интернет контакт, винаги можете сами да модернизирате домашната мрежа. Основното е да спазвате схемата и да не се обърквате в цветовото обозначение на кабелите.

Искате ли да споделите личен опит при инсталирането на контакт за свързване на компютър или да зададете въпрос по интересуващите ви теми? Открили сте недостатъци в статията? Моля, пишете коментарите си в блока по-долу.
