Там, където е необходимо да се свърже взаимодействаща група домакински уреди, се инсталира блок контакти, включващ от две до четири електрически точки. Инсталирането и свързването на този вариант се различава от същите действия с обикновен контакт. За да се радвате на надежден резултат, трябва да знаете тънкостите. Съгласни ли сте?

Ние ще разкажем подробно как се свързва блок контакти, какви варианти за свързване с оглед на потребителите съществуват. При нас ще научите какви правила за монтаж трябва да се вземат предвид при инсталиране на подобно модулно устройство. Представените за разглеждане сведения се основават на ПУЕ.

Подробно изложената технология за монтаж и свързване на контактни блокове подкрепихме със схеми, поетапни фото-ръководства и видео.

Устройство и места за инсталиране на контактни блокове

Конструкцията на контактния блок се различава от обикновения контакт само по броя на 'посадочните' места. Тя се състои от пластмасов корпус и вътрешна част, представена от терминали с контакти и клеми, към които се закрепват пружини за щепселите.

Повечето съвременни модели са оборудвани със заземителни контакти, които имат за цел да повишат безопасността на системата и да намалят напрежението от всички свързани чрез блока електроуреди.

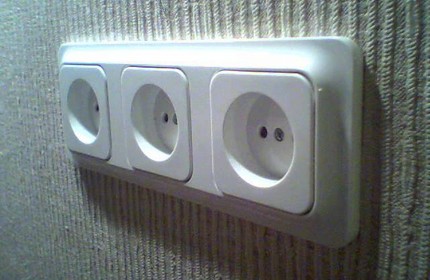

Конструкция на контактен блок
Количеството точки за свързване на инсталирания контактен блок се определя въз основа на наличието на домакински уреди, поставени на една група

Контактните блокове биват два типа:

  • Предназначени са за скрит монтаж. Инсталират се в дебелината на стената с помощта на модул от подконтактни кутии, изпълнени във форма на чашки;
  • Предназначени са за открит монтаж. Инсталират се на повърхността на стената с помощта на подконтактна кутия, изпълнена във форма на плоча.

Освен двата основни типа контактни блокове, има и един много практичен изтеглящ се тип. Те лесно се монтират в плот или в шкаф, от които се изтеглят при експлоатационна необходимост. Техният принцип на работа е аналогичен на източниците на захранване, разположени на/в стената.

Гнездовите блокове често се монтират в кухните, като се разполагат зад работния плот на височина 10 см, вътре в кухненските шкафове и зад стените на съседните шкафчета на ниво 30-60 см от готовия под. Вградените контакти е удобно да се използват при свързване на група не-мощни битови уреди: абсорбатор, мултикукер, хладилник…

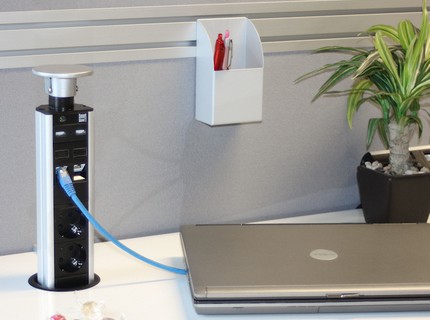

Врезен корпус на гнездова група
Врезният корпус на изтегляема гнездова група, състояща се от три до пет електрически точки, остава скрит в работния плот, докато леко не натиснете горната му панел.

При оборудването на зали и всекидневни те се разполагат до компютърни маси или зад екрана на телевизора. Гнездови групи от три електрически точки често могат да се срещнат и в баните. Но в този случай се използват устройства с влагоустойчиви корпуси, като се разполагат на разстояние не по-малко от 60 см от източника на вода.

Начини на свързване с оглед на потребителите

Свързването на блок контакти от една група се осъществява по шлейфов начин. Той предполага присъединяване на всички елементи от групата към обща захранваща линия на електропроводката. Създадената по шлейфов начин верига е проектирана за натоварване, чиято стойност не надвишава 16А.

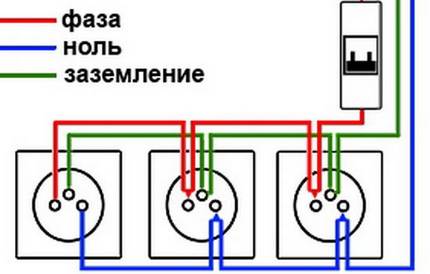

Шлейфово свързване на точките
Единственият «минус» на такава схема е, че при повреда в мястото на контакт на една от жилите, престават да функционират и всички разположени след нея елементи.

Днес свързването на блок контакти често се осъществява по комбиниран начин, в основата на който лежи паралелна схема. Този начин се практикува активно в европейските страни. При нас той се прилага за осигуряване на отделна линия за мощни консуматори.

Паралелното свързване предполага прокарване от разпределителната кутия на два кабела:

  • първият се насочва под формата на шлейф, захранвайки четири от петте контакта на 5-местния блок;
  • вторият – подвежда се отделно към петата точка на гнездовата група, която ще бъде предназначена за захранване на мощен уред.

Начинът е добър с това, че осигурява работоспособност на отделна точка и я прави независима от функционирането на разположените наблизо други участници във веригата.

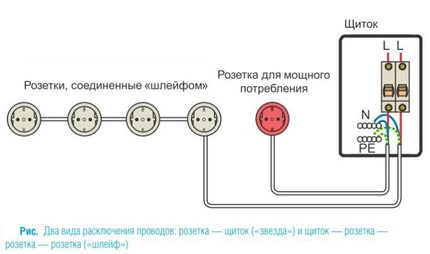

Комбиниран начин на свързване
Основното предимство на комбинирания начин – в осигуряването на максимална степен на безопасност, което е особено актуално при експлоатация на мощни и скъпи уреди.

Единственият недостатък на схемата – увеличаване на разхода на кабел и разходите за труд на електромонтьора.

Както шлейфовият, така и комбинираният начин на свързване може да бъде от закрит и открит тип. Първият предполага изрязване на канали в стената за полагане на линии и «гнезда» за конектори, вторият се реализира чрез полагане на РЕ проводник по повърхността на стената.

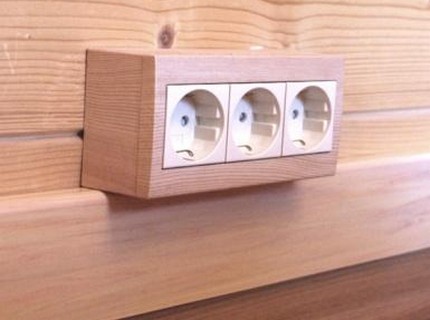

Перваз за външно полагане
Первазите и кабел-каналите, използвани при открития начин на полагане, изпълняват не само естетична функция, но и предпазват PE проводника от механично увреждане.

Използването на пластмасови кабел-канали повишава безопасността и естетичността на откритата инсталация. Повечето от тях са снабдени с прегради, между които се полага линията. Контролът върху състоянието на PE проводника е удобно да се осъществява през подвижната предна част.

Инструкция за монтаж на контактен блок

Изборът на начин на монтаж, било то външно полагане или вътрешна инсталация, зависи от материала, с който трябва да се работи. Стените в къщата могат да бъдат бетонни или тухлени, или пък изработени от дърво или гипсокартон.

Планирате ли да дълбаете бетон в панелна сграда или ще се ограничите с инсталиране на надставен блок при открита инсталация – решавате Вие.

Извършване на подготвителни работи

Първото нещо, което трябва да се направи, е да се изключи напрежението в участъка, където ще се извършват работите.

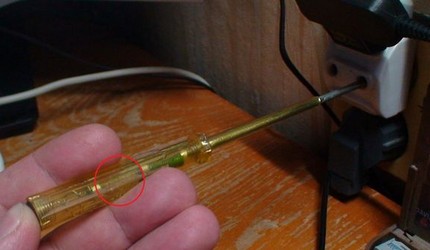

Проверка на напрежението с индикаторна отвертка
След изключване на автоматичния прекъсвач в електротаблото задължително трябва да се уверите, че няма напрежение, като за целта използвате индикаторна отвертка.

В старите къщи, където няма инсталирани автоматични прекъсвачи, за да изключите напрежението в помещението, трябва само да извиете предпазителите (пробките).

От материалите е необходимо предварително да подготвите:

  • розетъчен блок;
  • декоративна планка;
  • проводници за мостове (връзки);
  • кабел за инсталацията;
  • подрозетници, съединяващи се в блокове;
  • гипс или алабастър.

Изборът на розетъчен блок трябва да се основава на качеството на изделието, както и на възможността за отделно свързване на PE проводниците.

От инструментите ще са необходими:

  • перфоратор, оборудван със свредло (коронка) с диаметър 70 мм;
  • строителен нивелир;
  • ролетка, линия (линейка) и маркер;
  • електромонтажен комплект инструменти;
  • съд за смесване на гипс;
  • шпатула.

Изборът на коронка за перфоратора зависи от материала, с който трябва да се работи. Наставките за гипсокартон или за бетон се различават по експлоатационни параметри и, съответно, по цена.

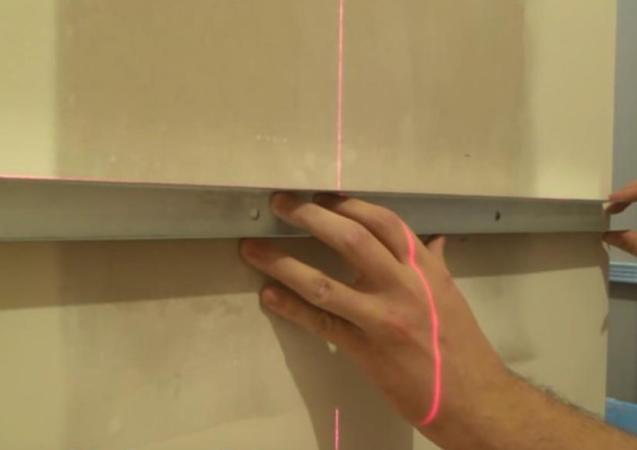

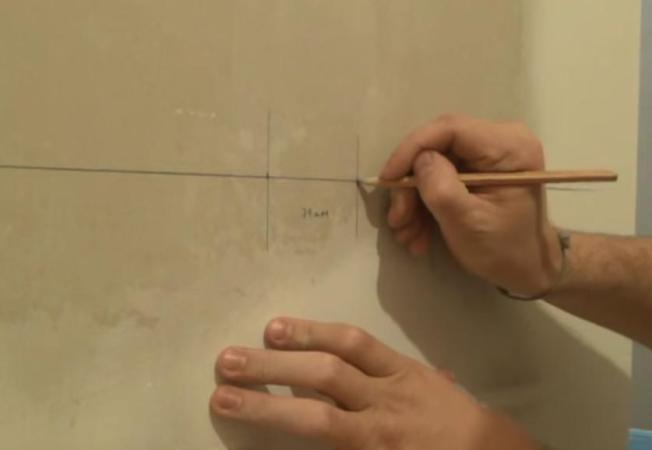

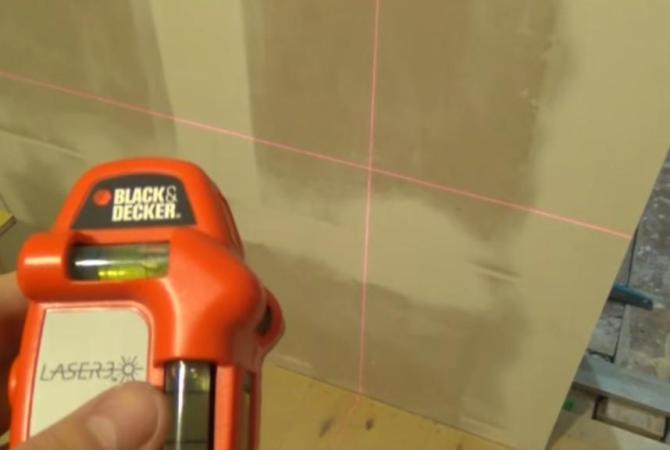

Нанасяне на маркировка на стената

Удобството при инсталирането и свързването на розетъчната група до голяма степен зависи от правилността на нанасяне на разчертаването. Преди започване на работите трябва да се уверите, че под стената няма комуникации. При работа с гипсокартон е важно да не се попадне на носещия го профил.

С помощта на линия (линейка), нивелир и маркер се маркира мястото, където се планира да се извърши монтажът. При нанасяне на разчертаването се ориентират според това колко електрически точки включва групата. С кръстосани линии се обозначават центровете на бъдещите отвори.

В центъра на бъдещите отвори се отстраняват вдлъбнатините. Важно е да се следи направляващото свредло на бормашината да не «отклонява» настрани. Малък трик: тъй като при създаването на блок от контакти е доста трудно да се постигне хоризонталност на разположението на отворите, за работа може да се използва коронка с малко по-голям диаметър от 80 мм.

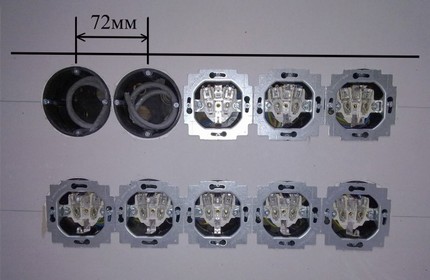

Еднаква отдалеченост на центровете на подрозетниците.
Разстоянието между центровете на подрозетниците трябва да съответства на 72 мм, в противен случай при монтажа на декоративния капак той просто няма да влезе на мястото си.

За да се избегне грешно пробиване на отвори при скритото полагане на кабела впоследствие, на етапа на монтажа е по-добре да се направи чертеж, в който да се изобрази разположението на проводниците.

Начините за извършване на разводка и полагане на кабела в апартамента са подробно изложени в популярна статия на нашия сайт.

Създаване на канали и места за монтиране

При подготовката на «посадочните» места в бетонна или тухлена стена, пробиването по отбелязаните кръстовища започва на малки обороти, като при това не се забравя да се контролира положението на свредлото.

За да се осигури точност на монтажа, отворът първо се набелязва със свредло с малък диаметър. Едва след това се насажда коронката, която прави вдлъбнатина по контура на бъдещото «посадочно» място.

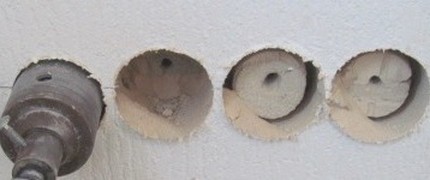

Създаване на посадочни места.
За да се монтира група контакти в бетонна или тухлена стена, е необходимо първо да се оформят контурите с помощта на коронка, а след това с помощта на длето и чук да се извади средата.

Останалият в отворите стенен материал се издълбава с перфорирано длето. След това между отворите се прокарват канали, необходими за свързващите издатини на подрозетниците.

При планиране на скрито полагане на проводника, по набелязаните линии се издълбават бразди. При захранване на една от точките на блока с отделна линия е необходимо от таблото да се прокара още една бразда.

Всички отвори и канали се почистват от натрошени парченца и прах с помощта на четка или памучна кърпа. В бъдеще за защита на РЕ проводника и за удобство при полагането е по-добре кабелът да се постави в гофриран ръкав.

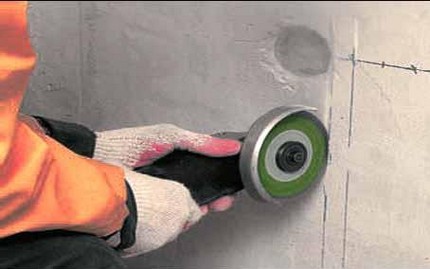

Нарязване на стената с ъглошлайф.
Ако нямате перфоратор под ръка – смело използвайте ъглошлайф; като го оборудвате с диамантен диск, ще можете с минимални усилия да създадете идеално равни контури на каналите.

При желание, изрязването на канали в стените може да се извърши и по 'старовремски' начин с помощта на длето и чук. Но бъдете готови, че за реализирането на този начин ще са необходими повече сили и време. Освен това, да се правят вдлъбнатини с длето в тухла за полагане на кабел – не е лесна задача, която не винаги дава спретнат и желан резултат.

Много по-лесно е да се работи с гипсокартонена основа. За да се направят местата за монтаж, е необходимо само с помощта на накрайник за гипсокартон според маркировката да се изрежат кръгли канали. Основното – да не натискате силно, за да не счупите крехката основа.

Специфика на закрепване на подконтактни кутии

За закрепване на подфасонни кутии най-удобно е да се използват специални чаши, свързани помежду си с пластмасови фиксатори. Конструкциите със стандартни размери с кръгла или квадратна форма осигуряват твърдо свързване на елементите в равнината.

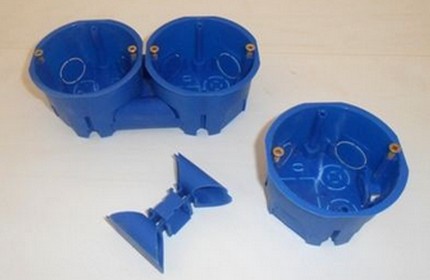

Преходници за свързване на подфасонни кутии
Преходниците в такива подфасонни кутии най-често представляват сгъваеми конструкции, които се закрепват в специални канали.

За фиксиране на подфасонни кутии в тухлена зидария или стена се използва алабастър или гипсов разтвор. Прахът се разтваря с вода в пропорция 4:1. При работа с тези сметаноподобни смеси трябва да се помни, че те бързо се втвърдяват.

Прахът трябва да се разтваря на малки порции и бързо да се поставя в отвора, докато сместа не се втвърди. Със същия разтвор се обмазват съседните на повърхността външни странични ръбове и дъното на свързаните чаши, след което целият блок се вкарва в отвора.

Положението на задълбочените чаши се коригира с помощта на нивелир, като не се допуска ръбовете да излизат извън равнината на стената.

След като се уверите в правилността на положението на подфасонните кутии, краищата се замазват с течен разтвор, придавайки на равнината максимално равна повърхност. Остатъците от алабастър или гипс могат да се използват за маскиране на положен към контакта кабел.

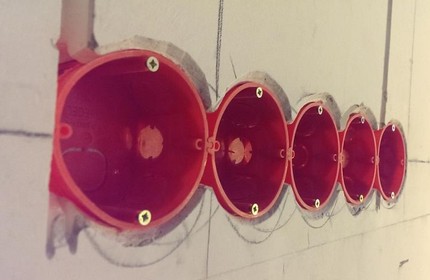

Задълбочаване на пластмасовите чаши
Пластмасовите чаши се задълбочават в местата за монтаж и се фиксират с помощта на гипсов разтвор или разположени отстрани специални лапички.

Монтажните чаши за гипсокартон са допълнително оборудвани със специални лапички. Чрез притискане към обратната страна на повърхността на плочата тези лапички затягат чашата в отвора.

Задълбочените в стената подфасонни кутии не трябва да опират и да излизат извън нейните граници. В случай че промеждутъкът между стената и гипсокартонената плоча е недостатъчен за разполагане на подфасонната кутия, отворът в стената се задълбочава допълнително.

Изключение прави само този вариант, когато се предвижда облицовка на повърхността с плочки или завършване с мазилка. В този случай подрозетникът се прави леко изпъкнал извън стената с 5-7 мм.

Тънкости при свързване на електриката

След като разтворът придобие желаната здравина, се преминава към свързването на вътрешния блок. За да се свържат контактите по шлейфов начин, прокараните от разпределителната кутия проводници се вкарват в първия подрозетник.

Непосредствено преди това краищата на кабела се зачистват от оплетката на 10-15 мм. Работата може да се извърши с помощта на остро наточен нож. Но за да се постигне максимална акуратност, опитните майстори препоръчват да се използват бокорези.

За да имате възможност в бъдеще при необходимост да извършите ново свързване, майсторите препоръчват при зачистването да оставите малък запас от захранващия кабел, който идва от разпределителната кутия. По време на монтажа можете да го сгънете вътре в подрозетника под формата на спирала с голям диаметър или във формата на змийка.

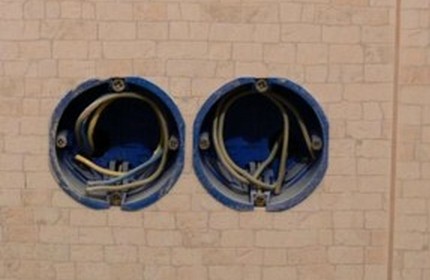

Полагане на захранващия кабел
Основното е да не се допуска рязко огъване или пречупване, което често допускат неопитните майстори, полагайки проводниците вътре в кутията “набързо”

Предварително се подготвят отрези от разноцветни проводници за създаване на мостове. Сечението на мостовете трябва да съответства на проводниците на захранващата линия. Проводниците на мостовете не трябва да се правят твърде дълги. В противен случай по време на свързването те ще пречат и няма да позволят на контакта да 'седне' плътно в монтажната кутия. В отрязаните проводници също се зачиства изолацията приблизително на сантиметър.

През преходниците на предварително почистените от остатъци от гипс кухини на подрозетниците се прокарват проводниците. За улесняване на монтажа краищата на проводниците се подгъват в посока на разположението на клемите.

От самия блок контакти се сваля защитната капачка, след което на 5-6 мм се отвиват затегателните винтове. Почистеният край на фазния проводник на захранващия кабел се подвежда към първия контакт, като се взема предвид положението на клемите. От него през контактите на РЕ проводника и нулевите проводници на захранващия кабел се насочват към втория контакт.

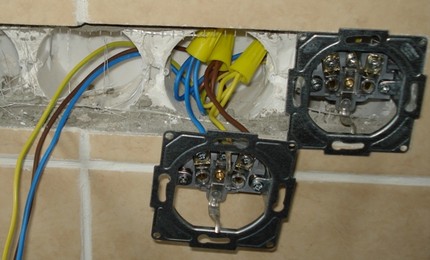

Шлейфово свързване на контакти
Свързването на останалите контакти се осъществява чрез мостове, които съединяват механизмите на устройствата. Жилите с оплетка от еднакъв цвят се свързват според цвета: фаза – червен цвят, «нула» – син, а заземителният проводник – зелен.

По същия принцип се осъществява свързването на всички следващи контакти. Гнездата с внимателно подредени проводници не се затягат много силно с винтовете. При шлейфово свързване на контакти задължително се спазва полярността на контактите: от клемата с фазния проводник се отвежда фазният, от нулевия – нулевият.

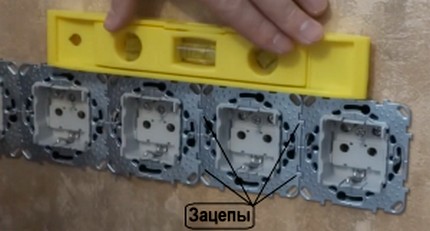

Фиксиране на подрозетниците със скоби
За да попаднат надеждно жилата на проводниците в монтажните гнезда, преди монтажа болтовете на скобата се отвиват докрай, а след неговото приключване се връщат в изходно положение.

При свързване на защитния проводник трябва да се спазва стриктно основното изискване на ПУЕ, което гласи, че всички съединения на този проводник трябва да бъдат неразглобяеми. Подценяването на значението на качеството на монтажа крие риск, че при опасен инцидент рискът от токов удар се увеличава в пъти.

Така, ако в главната захранваща розетка по време на монтажа изчезне контакт със земята, следващите след нея участници във веригата губят защитната нула. Впоследствие, при случайно попадане на мрежово напрежение върху корпуса, например поради неизправност на ютия, под напрежение ще се окажат корпусите на всички електроуреди, включени към захранващия проводник.

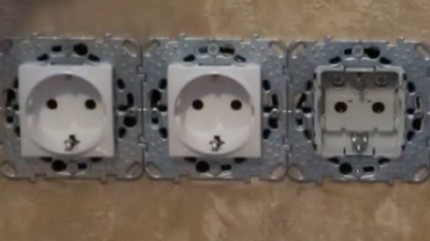

Надеждност на свързването на проводниците
За постигане на максимална надеждност на свързването на проводниците е по-добре да се използват контакти, оборудвани не с един болт, а с две закрепвания.

Подрозетниците със свързани жила към съответните клеми се вкарват в стенните отвори и се закрепват със странични скоби. След това се проверява надеждността на монтажа на всички устройства, с помощта на нивелир се коригира тяхното положение. При необходимост оголените участъци на проводника се увиват с изолационна лента или се изолират с термосвиваема обвивка.

След това остава само да се довършат всички самонарезни винтове, да се фиксира корпусът в подрозетника и да се монтира декоративният капак на мястото му.

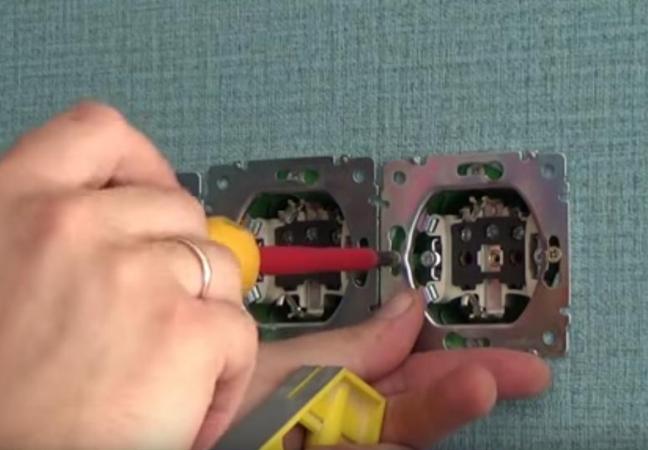

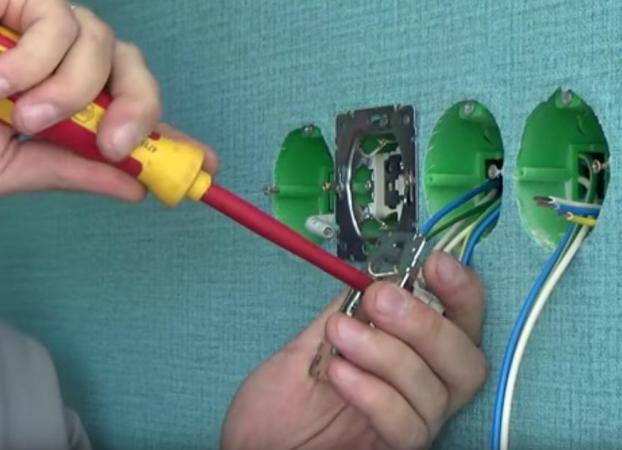

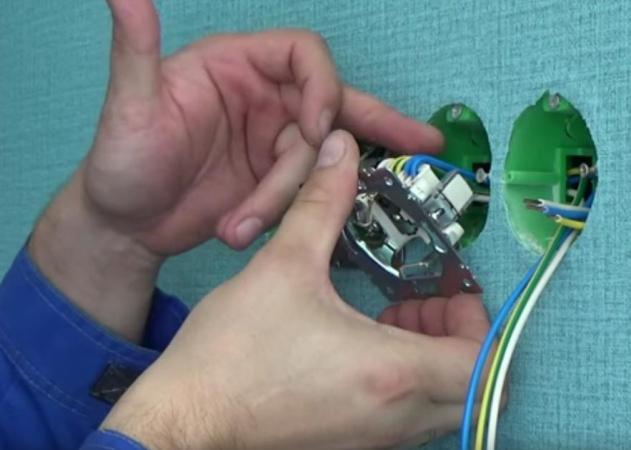

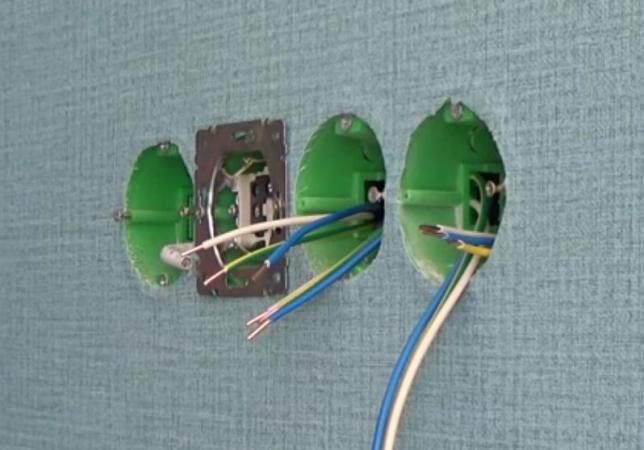

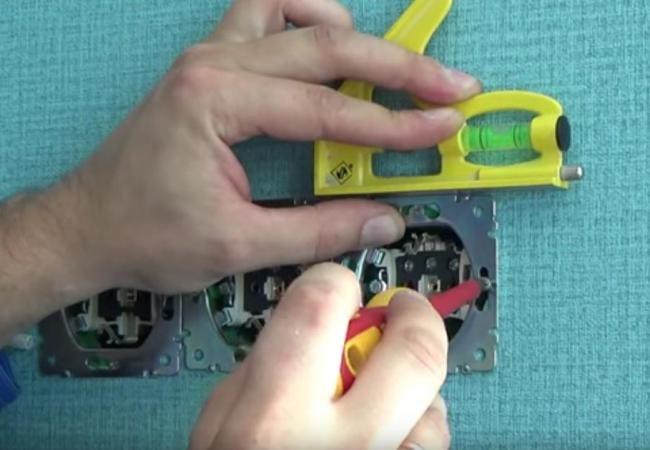

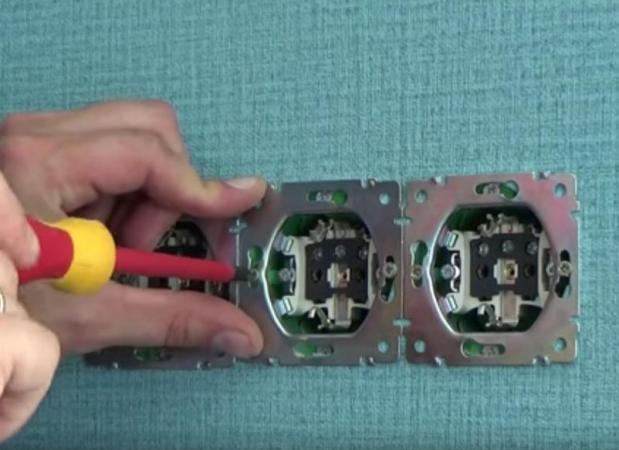

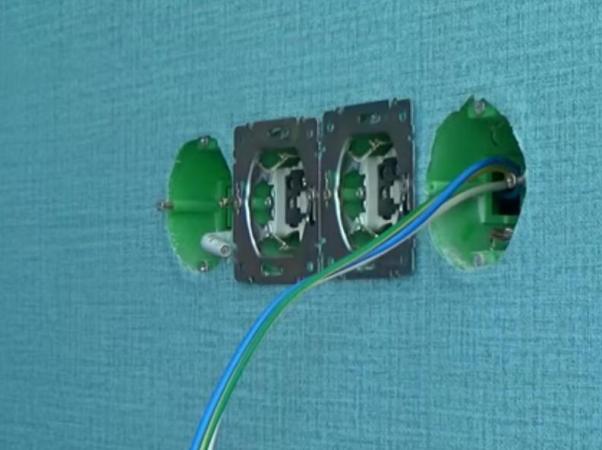

Поетапна фотоинструкция:

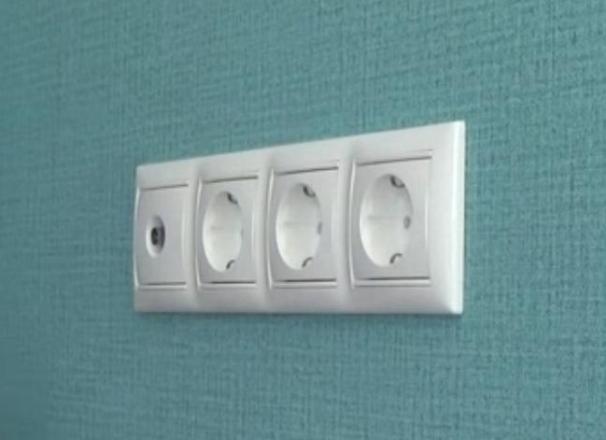

Ако блокът е свързан правилно, всички контакти трябва да работят, а рамката с подрозетниците да не се движи при употреба.

Изводи и полезно видео по темата

Предложените от нас видео материали нагледно ще помогнат да се разбере как правилно да се монтира блок силови контакти.

Видео #1. Подготовка на подрозетниците за контактния панел:

Видео #2. Инструкция за инсталиране на блок с пет гнезда:

Инсталирането на блок с гнезда по трудоемкост на монтажа не е много по-сложно от свързването на обикновен или двоен контакт. Ако проявите внимание и максимална точност, монтажът е напълно осъществим от всеки собственик, който владее само основни умения по електромонтажни работи.
