Схема за свързване на двуключов превключвател и стъпка по стъпка ръководство за неговото инсталиране

За да се оптимизира процесът на управление на осветителните уреди в една или дори в две стаи, може да не се използват две различни устройства, а да се монтира един превключвател с два клавиша.

Да се осъществи замисленото ще помогне схемата на свързване на двуклавишен превключвател, която демонстрира последователността на свързване на електромеханичните устройства и източниците на изкуствена светлина със свързващите ги помежду им проводници.

В статията са представени работни схеми за свързване на комутатора, изброени са съвети за разпределение на проводниците, а също така е описана поетапна инструкция за монтиране на двоен превключвател. Изложената информация ще бъде отлична помощ за домашния майстор, който планира да извърши всички работи самостоятелно.

Защо избират двуклавишни превключватели

Съществуват две популярни схемни решения, които отдавна и успешно се използват при оборудване с електрообзавеждане на частни къщи и апартаменти.

Вариант №1. Монтиране на ДВ (двуклавишен превключвател) в зоната на санитарния възел, ако тоалетната и банята са разделени от стена. По този начин един клавиш управлява крушката в тоалетната, а вторият – в банята.

Днес този вариант остава актуален и активно се използва в типови жилища, където схемата на електропроводката принципно не се е променила.

Въпреки това, за разширяване на възможностите за управление вместо двуклавишен модел понякога се монтира триклавишен превключвател, ако в банята се предвижда управление не на една, а на две лампи или групи лампи.

Монтирането на ДВ вместо две отделни устройства е за предпочитане от гледна точка на икономия на материали за инсталиране. Освен това с един превключвател се работи по-удобно: като се оперира с клавишите, може с едно движение на ръката да се включи и изключи светлината в различни помещения.

Вариант №2. Второто често срещано приложение на превключвател с два клавиша – това е управлението на полилей. Конструкцията на осветителното тяло дава възможност за свързване на крушките към два различни клавиша, благодарение на което се осъществява регулиране на нивото на светлината.

Ако един ключ управлява 2 крушки, а вторият – 4, тогава могат да се използват три режима на осветление: приглушен (2), светъл (4) и интензивен (6).

Ако се изисква ярко осветление за четене, игри или семеен обяд, тогава се включват всички крушки; за да се създаде спокойна атмосфера за вечерна почивка, достатъчна е приглушена светлина от една лампа.

Голямо количество съвременни полилеи, особено със светодиоди, се управляват с дистанционен пулт. Особено напреднали в това отношение са многоцветните мултирежимни китайски модели. Но вариантът с ключ все пак е по-надежден – пултът може да се повреди, а електромеханиката рядко отказва.

С двуклавишен ключ може да се управлява не само един, но и два осветителни уреда (или групи), монтирани в една стая. Например, ако към различните клавиши се свържат полилей и две стенни лампи.

И така, функциите на двуклавишния ключ са доста полезни:

• управление на няколко източника на светлина;
• сегментно управление на един, но многорогов прибор (полилей);
• възможност за регулиране на степента на осветеност в стаята;
• икономия на монтажни елементи.

Ако сте оценили възможностите на двуклавишния модел и искате да замените с него стария едноклавишен ключ, то ще трябва да промените схемата на свързване и, най-вероятно, трябва да започнете с окабеляването.

Схеми за свързване на двойни модели

Преди началото на монтажа е необходимо да се разделят точковите осветителни тела или крушките на полилея, които се планира да се свържат към един двуклавишен ключ, на две групи. За създаване на различни режими на осветление те трябва да бъдат неравностойни (например, 2 + 6 или 1 + 2).

Повече от две групи не могат да се свържат към един двуклавишен ключ; за подобна цел се използва триклавишен ключ или отделни електромеханични уреди.

Използвайки най-простата схема на свързване, може правилно да се разпределят проводниците. Но предварително трябва да се проучат цветовите и буквено-цифровите означения, за да бъде по-лесно в бъдеще да се „работи“ със схемите (+)

Към задължителните елементи на всяка схема на свързване на двуклавишен ключ спадат самото електротехническо устройство, разпределителна кутия и автоматичен прекъсвач, който се монтира на ел. таблото.

Също така ще са необходими нови проводници, ако старите не отговарят на съвременните норми – в къщи, построени в средата на 20-ти век, са останали алуминиеви окабелявания.

Една от разликите в схемите за свързване се отнася до системите за заземяване. В къщите от старата застройка е използвана остарялата система TN-C.

Отличието ѝ е, че нулевият и заземяващият проводник са свързани в един проводник PEN, по този начин от автомата до апартамента преминават само два проводника вместо три. При система заземяване TN-C схемата за свързване изглежда така.

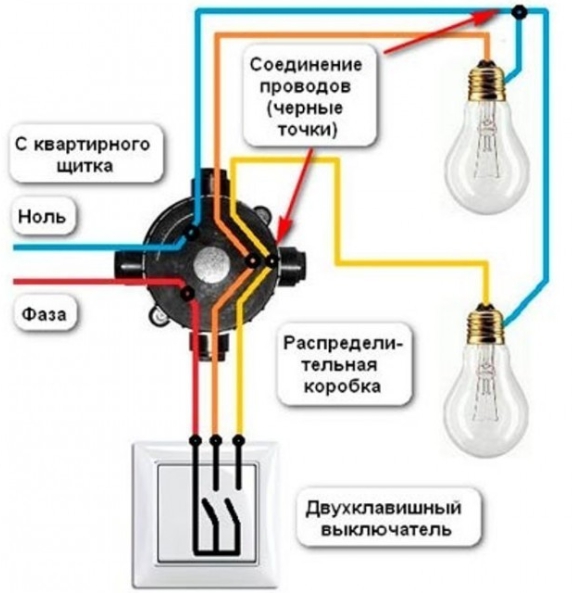

От електротаблото се подават два проводника: син (нула) и червен (фаза). В разпределителната кутия фазата отива към червения проводник на превключвателя, където се монтира на общата клема, а нулата веднага се прехвърля към крушките на осветителното тяло (едно или няколко).

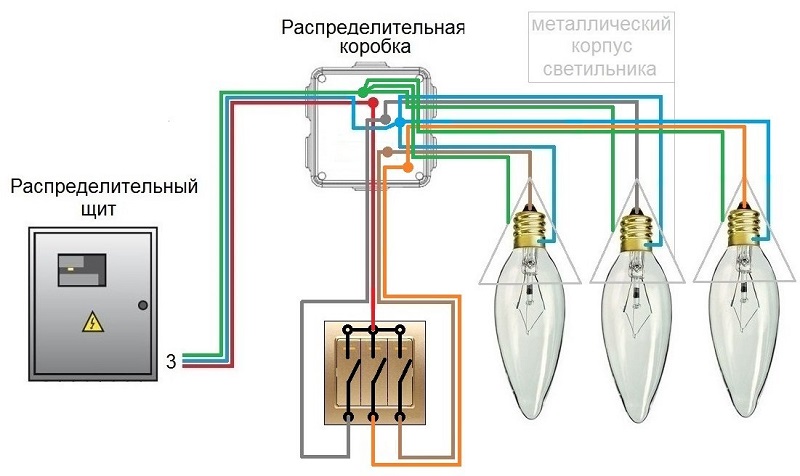

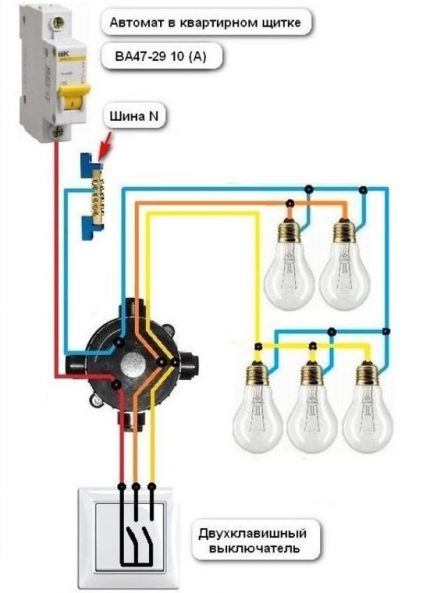

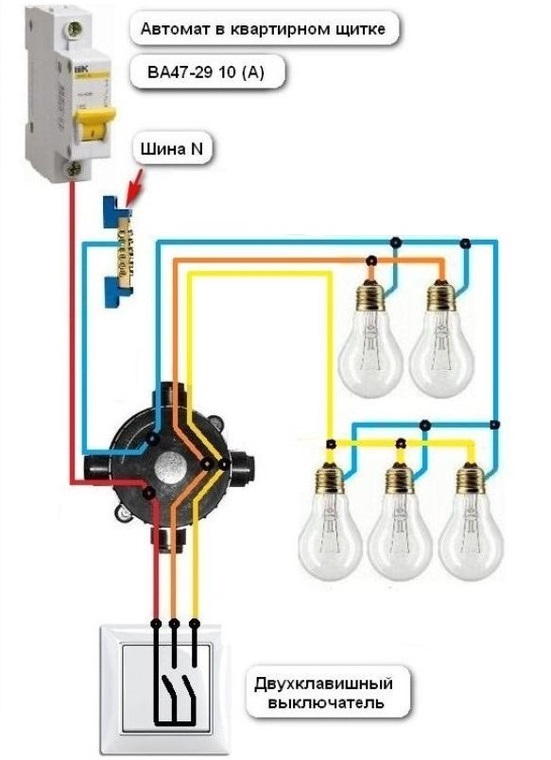

Ако трябва да се свърже полилей с няколко рамена при условията на система TN-C, то схемата изглежда по следния начин.

Такова разпределение на натоварването увеличава броя на проводниците в разпределителната кутия: 2 от автомата, 3 от превключвателя и 3 от полилея, тоест общо 8 проводника.

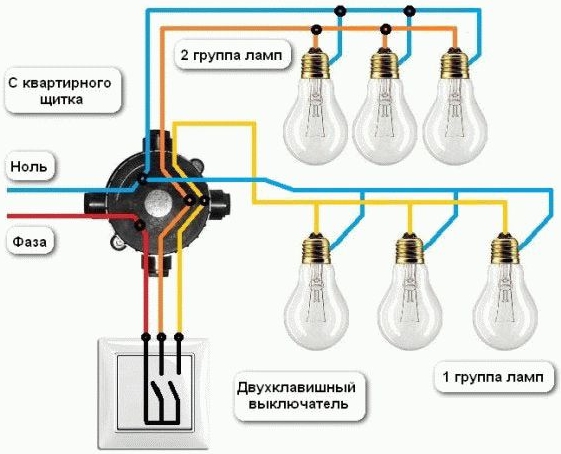

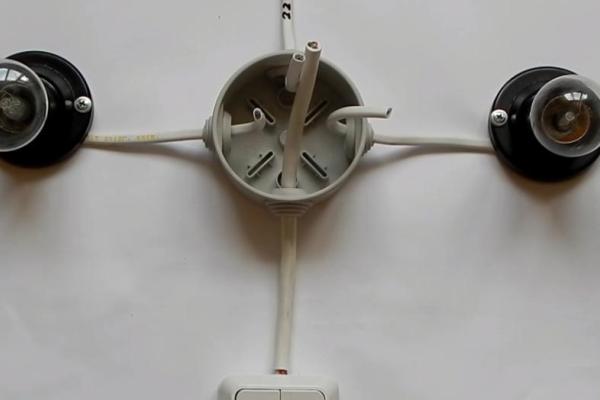

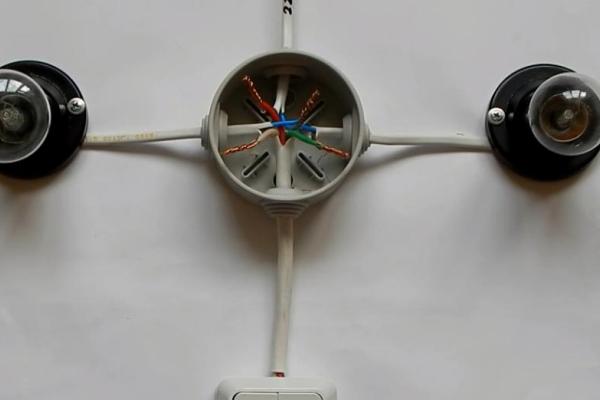

Обаче схемата принципно се променя, ако трябва да се свърже не полилей, където всички осветители са съсредоточени на едно място, а да се свържат две крушки. Всяко осветително тяло изисква отделно положен проводник.

Работната нула от таблото се разделя на две групи осветители, фазата все още отива към превключвателя. От превключвателя два фазови проводника се разпределят към двете групи крушки.

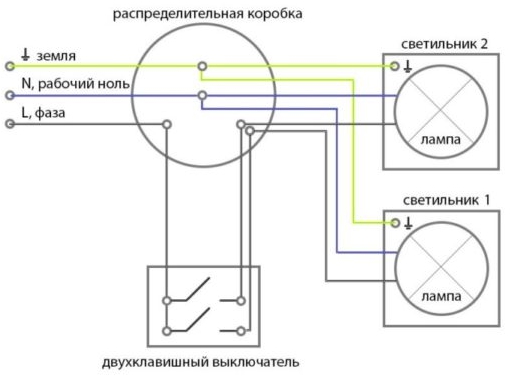

Съвременната система за заземяване TN-S не изисква обединяване на земята с нулата, затова от таблото се прокарват три стандартни проводника.

Разпределението на проводниците остава същото, но в разпределителната кутия се увеличава броят на съединенията, тъй като земята заедно с нулата се изпраща към групите лампи.

След изясняване на типа на заземяващата система остава да се избере подходяща схема и да се пренесе върху чертежа на инсталацията на превключвателя, като се уточнят местата за монтаж на всички участващи устройства.

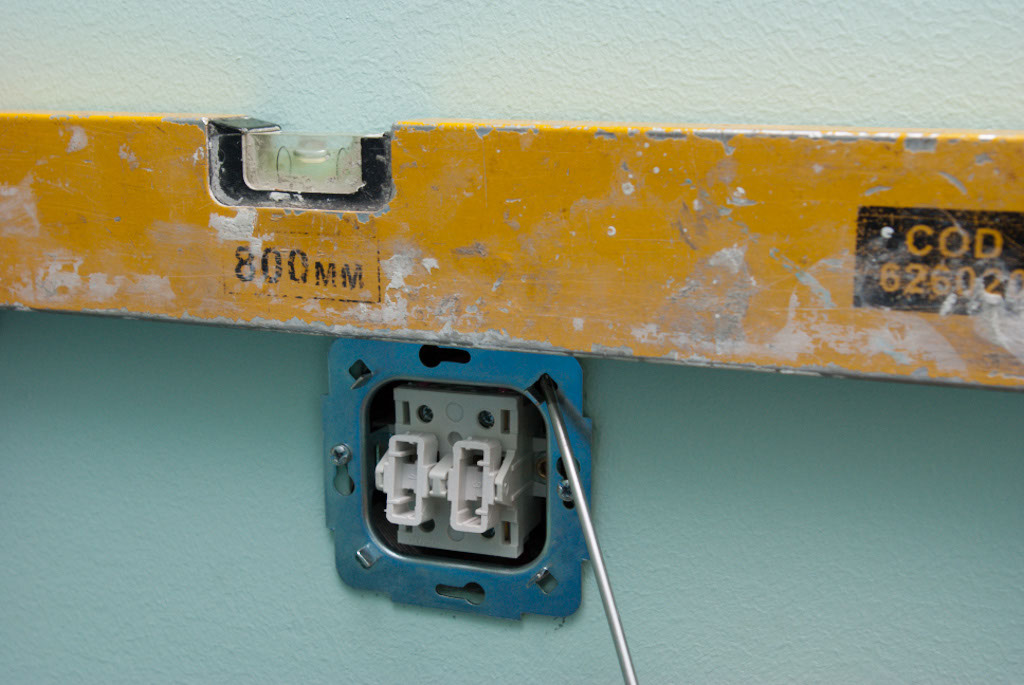

При планиране не забравяйте, че височината на монтаж на електроуредби за частно приложение според ПУЕ е от 0,8 м до 1,7 м, разстоянието до газовата тръба – не по-малко от 0,6 м, до дверната каса – минимум 0,15-0,20 м.

Поетапно ръководство за монтиране на ДВ

Преди започване на работа трябва да повторите правилата за безопасност, да закупите всички необходими устройства и проводници, както и да подготвите инструментите за монтаж на уредите и свързване на проводниците.

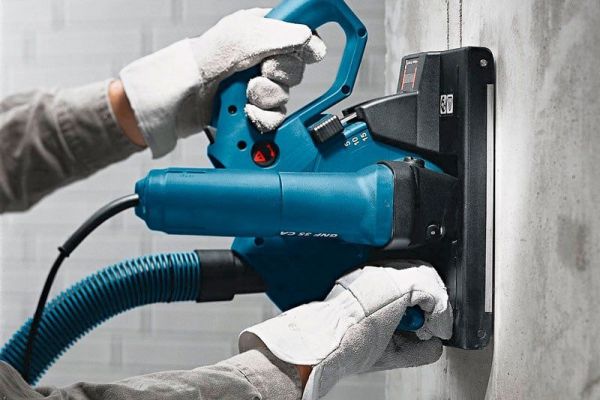

Ще са необходими штроборез, дрелка и перфоратор, ако възникне необходимост от прокарване на ново окабеляване. Работни ръкавици, защитно облекло и очила (маска) по време на извършване на „мръсни“ работи няма да са излишни.

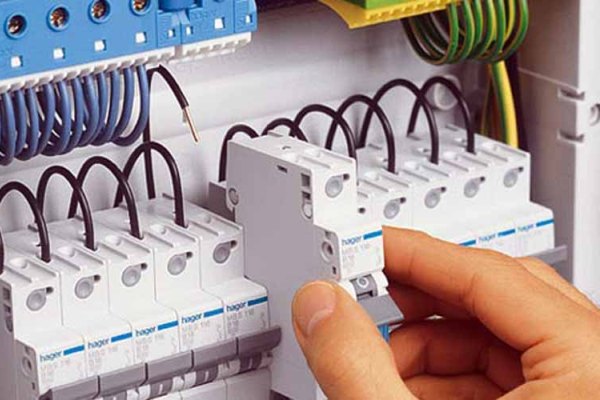

Монтаж на защитно устройство в електротаблото

Съществува вероятност на таблото да вече е инсталиран отделен автомат за една осветителна група. Но това е възможно само ако къщата е нова или наскоро е направен основен ремонт. Преди не беше прието розетъчните и осветителните групи да се обединяват в отделни контури.

Отделни осветителни линии за стаите дават повече възможности при инсталиране на нови осветителни тела или по време на ремонтни работи: можете напълно да изключите светлината в една стая, без да засегнете останалите помещения.

Настоятелно препоръчваме за работи по инсталиране на автомат да повикате квалифициран електротехник, тъй като самостоятелни манипулации със защитно оборудване в таблото са забранени.

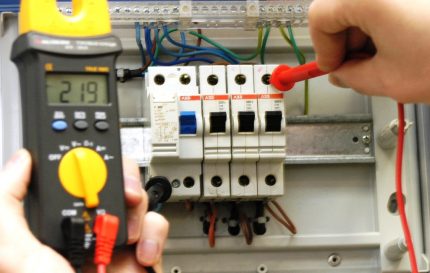

Всички работи, свързани с електроокабеляването, трябва да започват именно от общоквартирното електрическо табло или шкаф, по-конкретно с изключване на автомата на съответния контур (в нашия случай – осветителния).

Варианти на окабеляване: скрито и външно

В градските апартаменти и модерните къщи се прилага скрито окабеляване, тъй като дава повече възможности за декорация, освен това е безопасно маскирано зад слой изолация в стената.

В дървените къщи се реализира открит тип окабеляване, защото прокарването на проводници вътре в гредите е сложно и скъпо – всеки кабел трябва да се постави вътре в метална тръба.

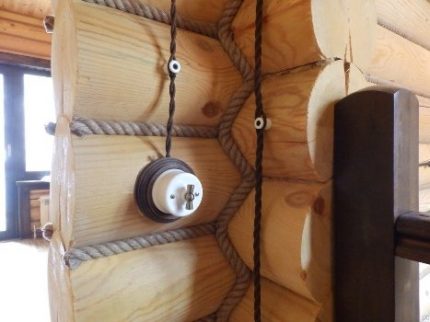

За външно изпълнение произвеждат проводници със специална оплетка и обков – керамични ролки. Особена популярност се радват колекциите в стил ретро с въртящи се прекъсвачи и усукани проводници.

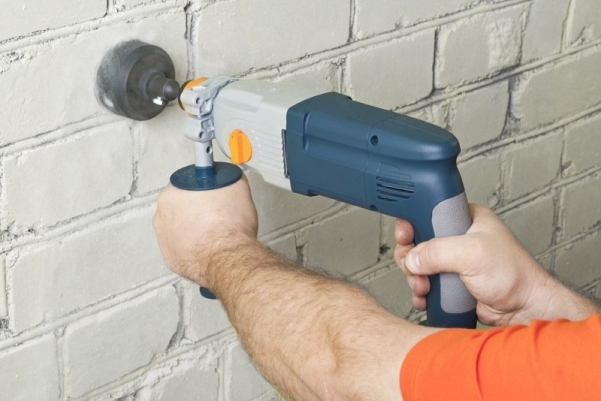

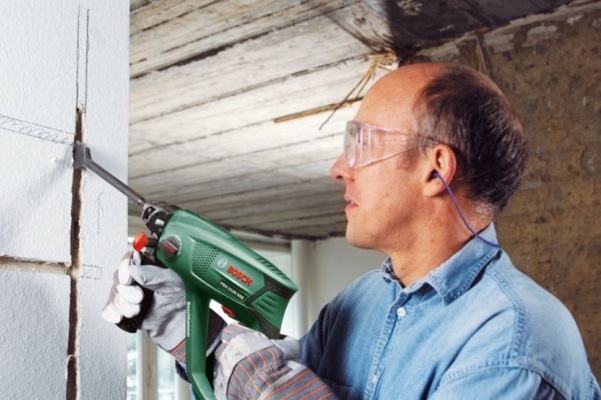

За да организирате електрическа мрежа в обикновен апартамент, е необходимо в стените да се пробият канали до всички разпределителни кутии, контакти и прекъсвачи.

Штробите, според ПУЕ, трябва да преминават строго хоризонтално (на височина не по-малко от 2 м от пода) или вертикално.

На същия етап монтираме разпределителната кутия и подрозетника, като ги фиксираме с гипс. Изрязването на канали е най-продължителният, трудоемкият и тежкият етап.

След него е задължително почистване на помещението: необходимо е да изнесете боклука, да почистите с прахосмукачка и да измиете пода. Частиците прах не трябва да попаднат в разпределителната кутия или вътре в механизма на ключа, тоест в местата на свързване на проводниците.

Свързване на проводници в разпределителна кутия

Разпределителната кутия се монтира непосредствено над ключа или на друго място, удобно за обслужване. Тя не трябва да се крие под облицовката на стената, тъй като по всяко време може да се наложи намеса.

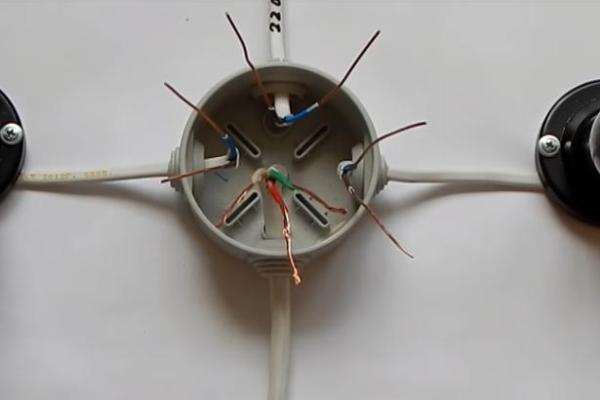

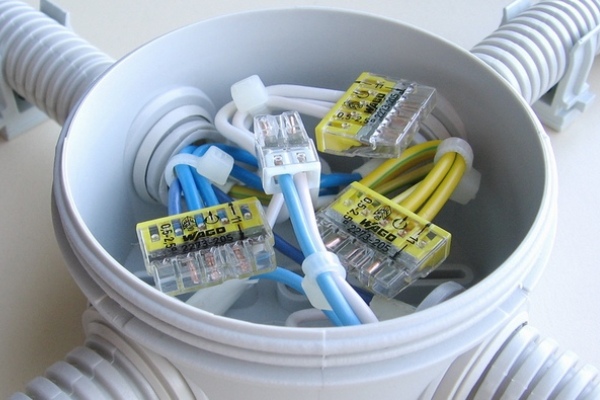

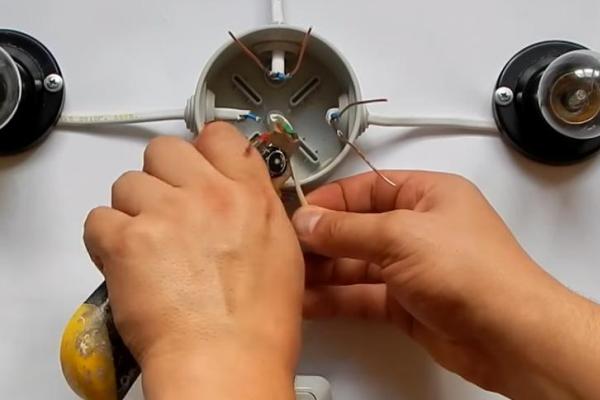

На снимката е показано как да извършите усукване на проводниците. Това е най-простият, но не и най-безопасният метод за свързване на проводници. В момента съществуват по-напреднали начини, например с помощта на клеми – удобни самозатягащи устройства. Появане и заваряване се прилагат изключително рядко.

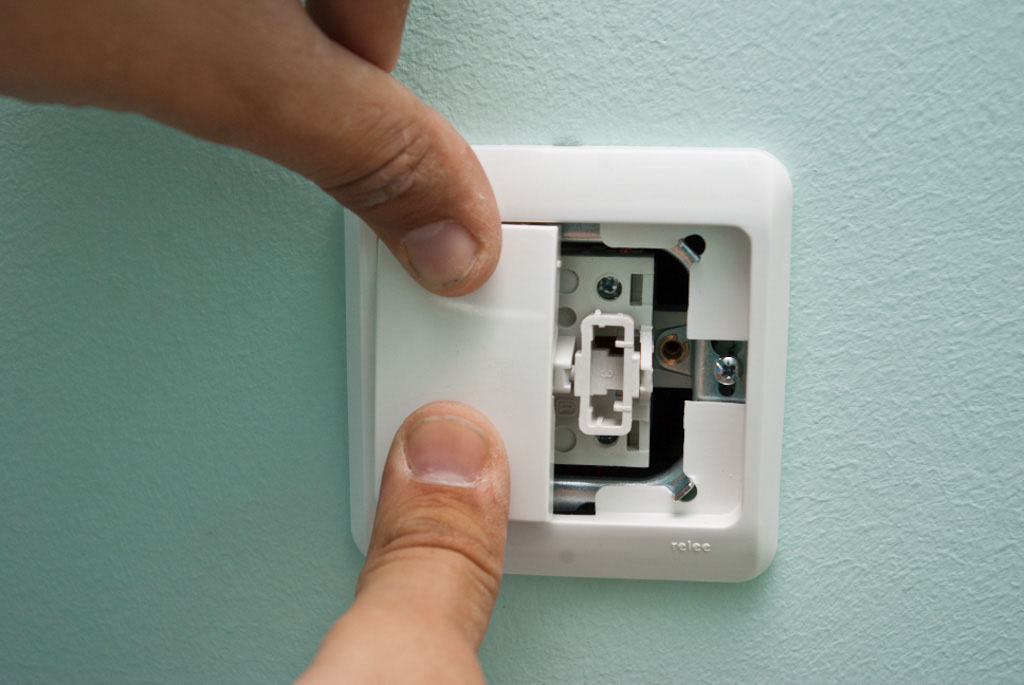

Свързване и монтиране на превключвателя

За самостоятелно свързване и монтаж на двуклавен ключ ще са ви необходими отвертки, клещи, кръгли клещи, нож, резачки, нивелир.

Ръцете е по-добре да защитите с ръкавици за електроработа със защитен изолационен слой. Освен това ще ви бъде полезна индикаторна отвертка или тестер.

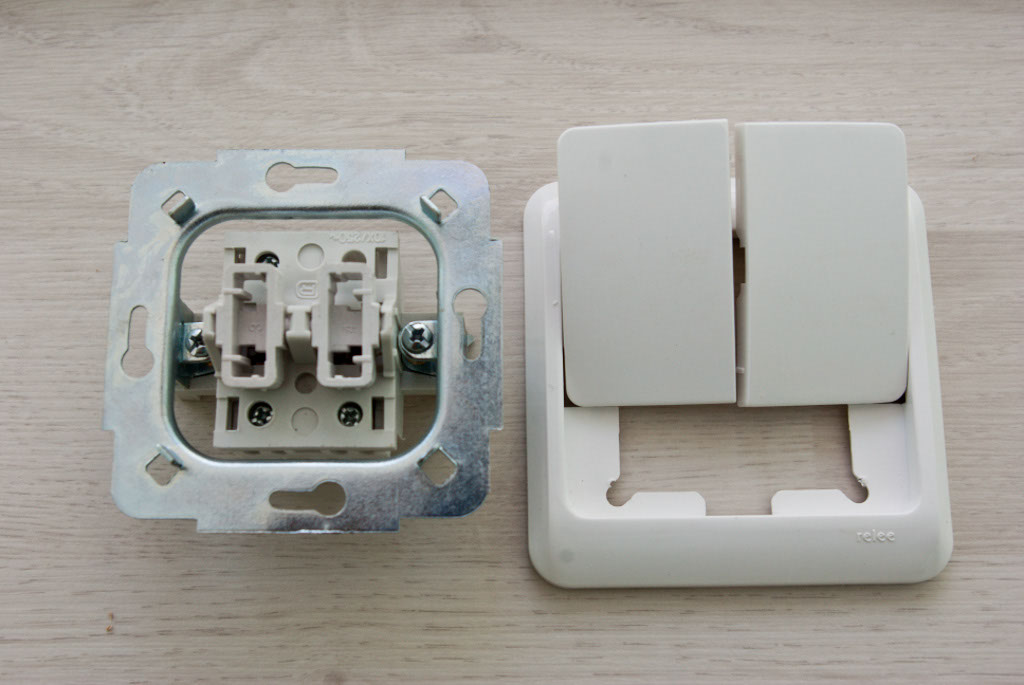

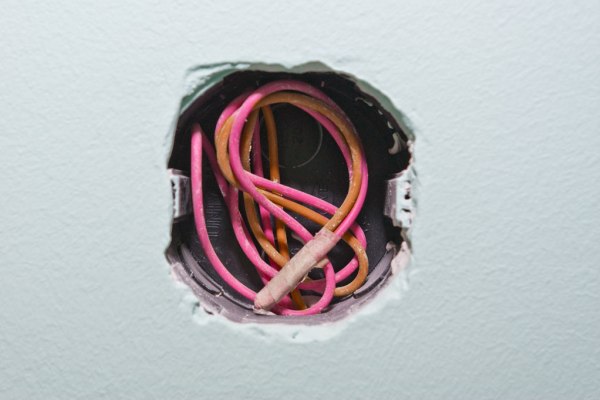

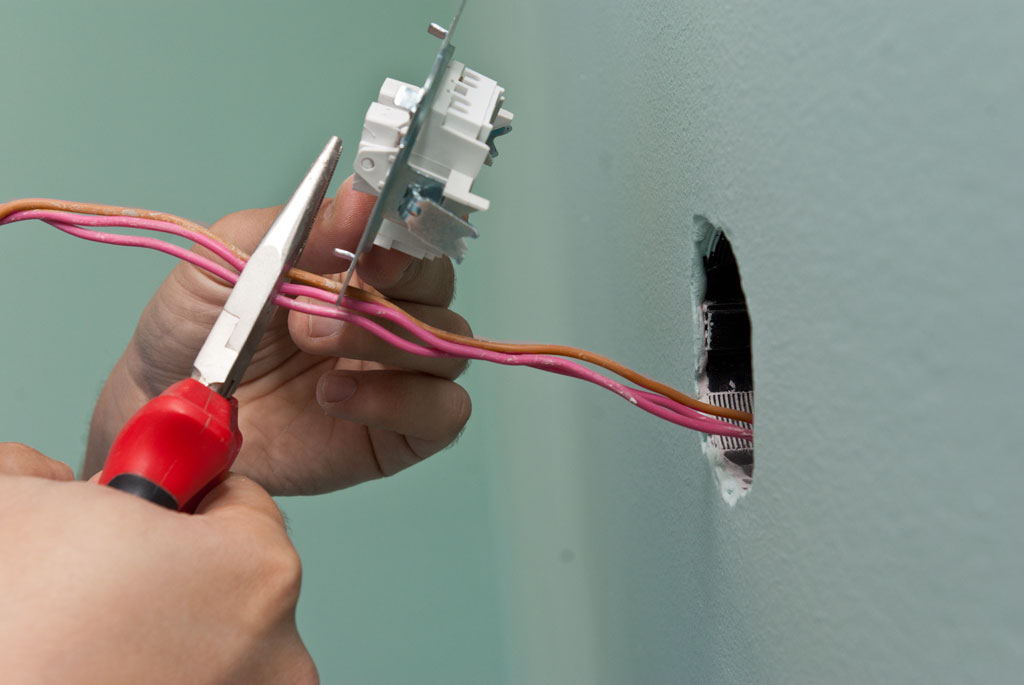

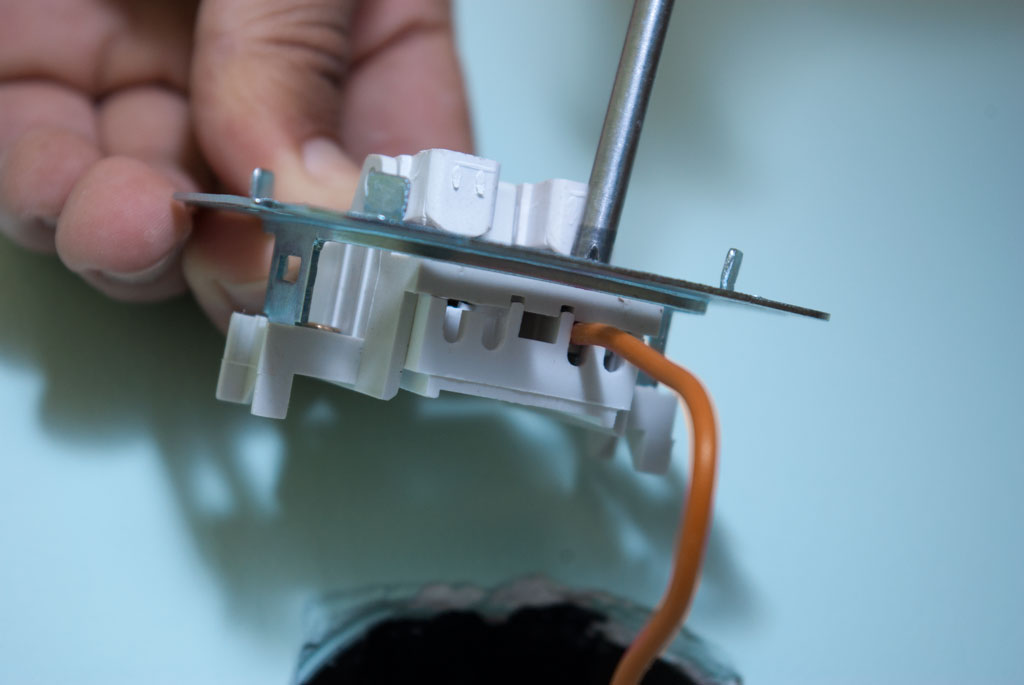

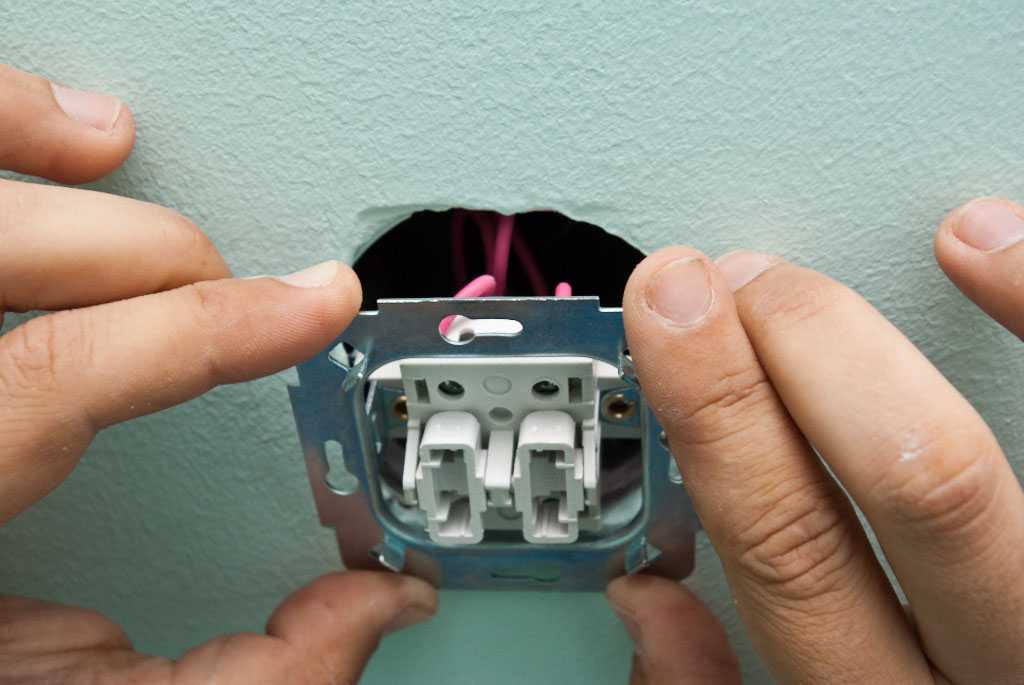

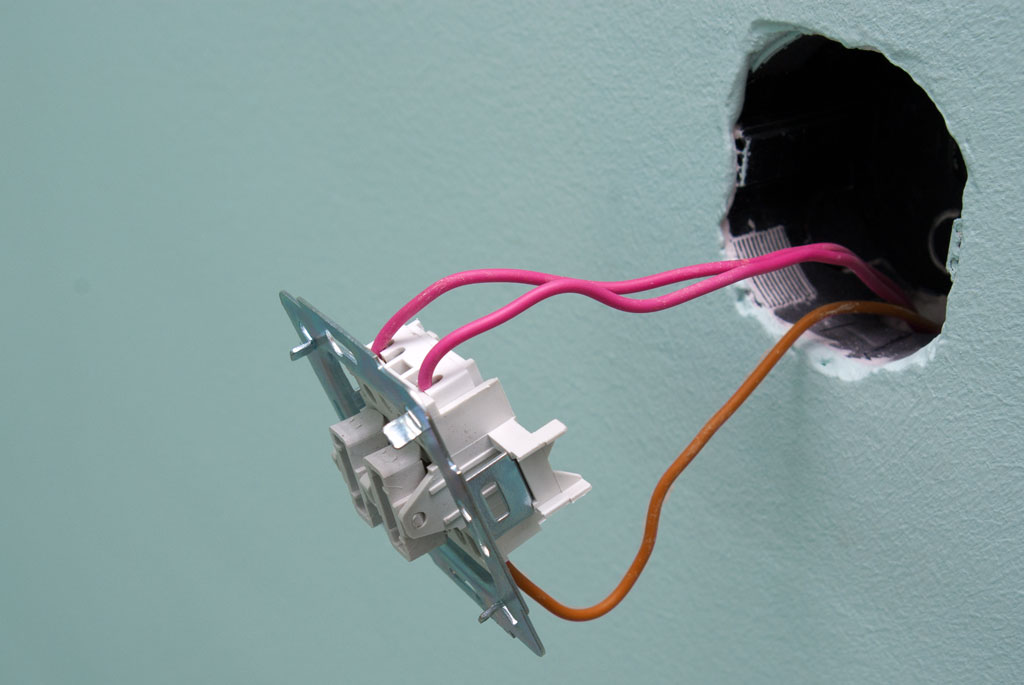

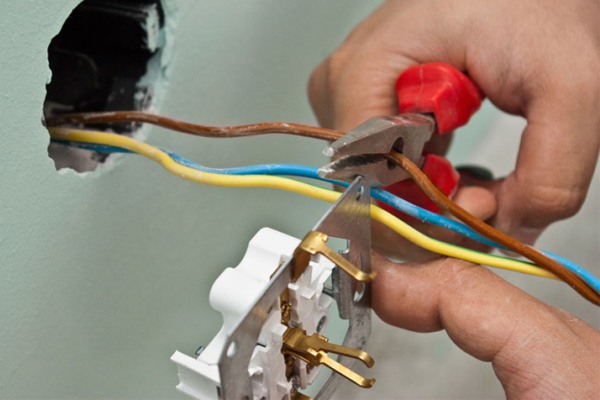

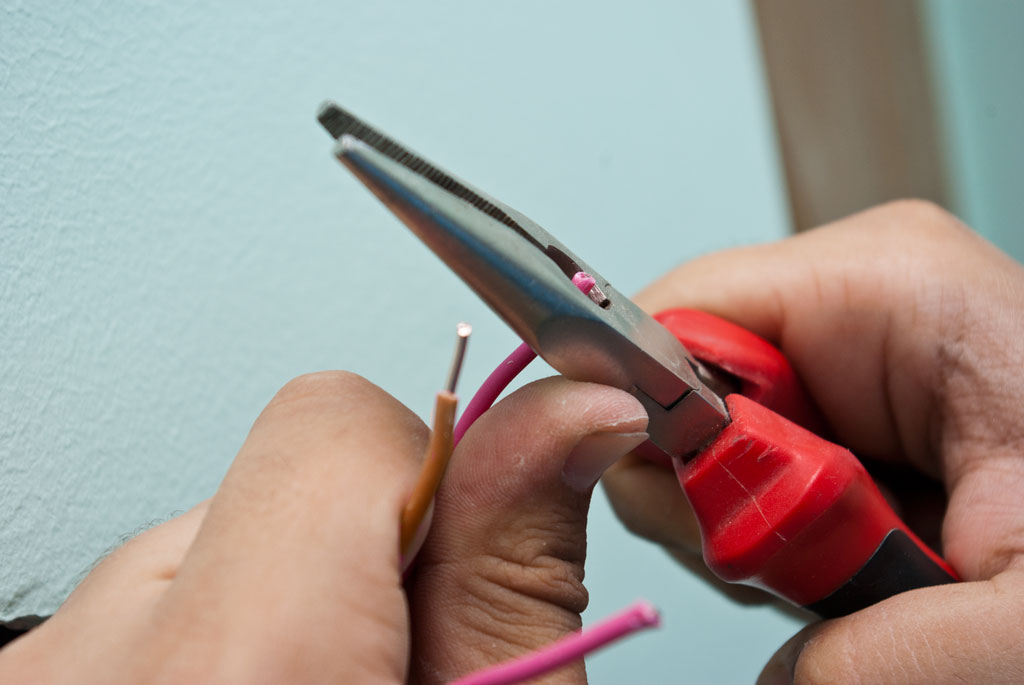

Това беше своеобразен подготвителен етап. След оголване на жилата може да се пристъпи към свързване на проводниците към ключа.

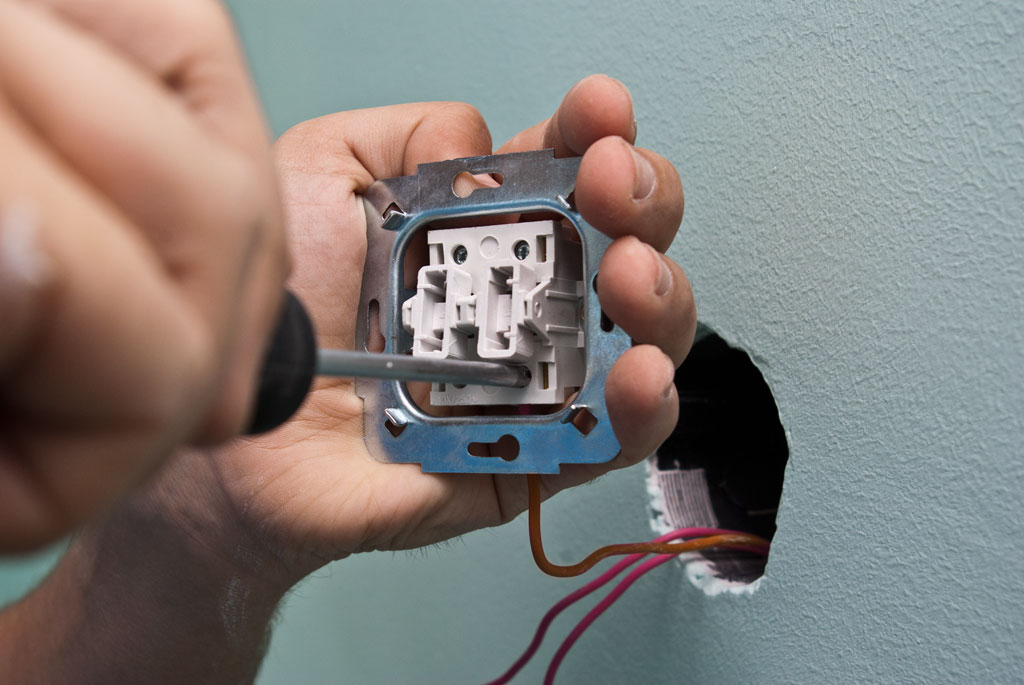

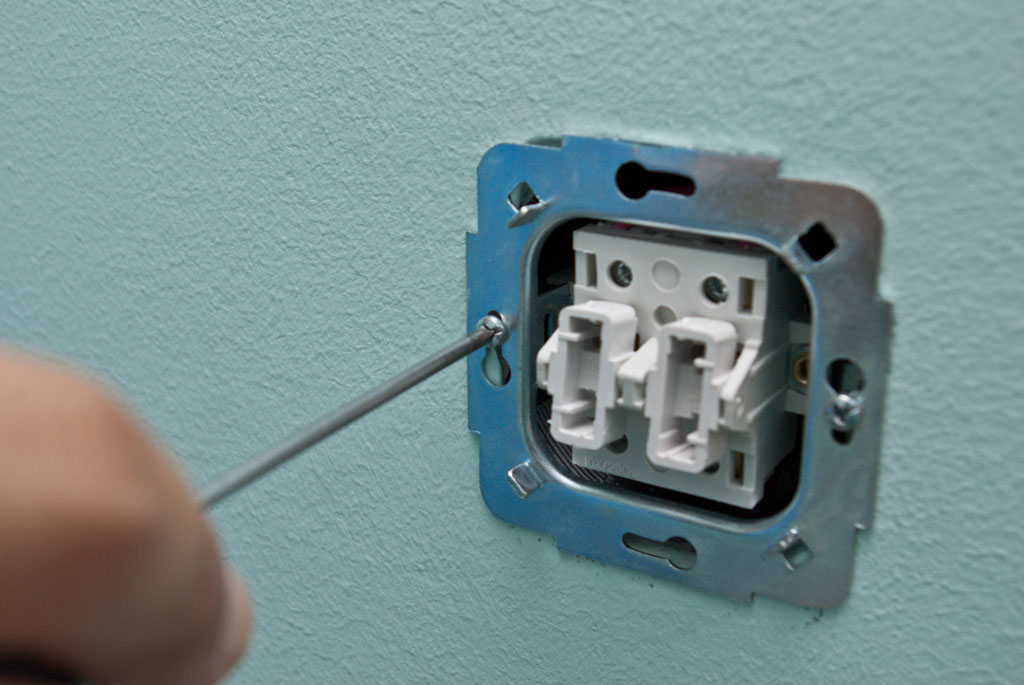

Моделите на ключове и проводниците могат да бъдат различни, но схемата на свързване остава една и съща. Свързването в разпределителната кутия може да се различава само с добавяне на заземяване от входящото захранване и същите заземителни проводници – от осветителните тела.

Както виждате, работите по монтажа на двуклавишен ключ са много, и дори ако просто трябва да смените и пресвържете устройството, можете да спестите, като направите всичко сами. Викането на електротехник ще струва от 2 до 5 € (цена само за смяна на ключа).

Спазване на правилата за техника на безопасност

Поразяването с електрически ток може да доведе до необратими последици, затова преди всяка процедура по монтаж на ключ или контакт трябва да се спазват няколко прости правила:

• първата стъпка винаги трябва да бъде изключване на захранването на електротаблото – за защита се поставят автоматични прекъсвачи;

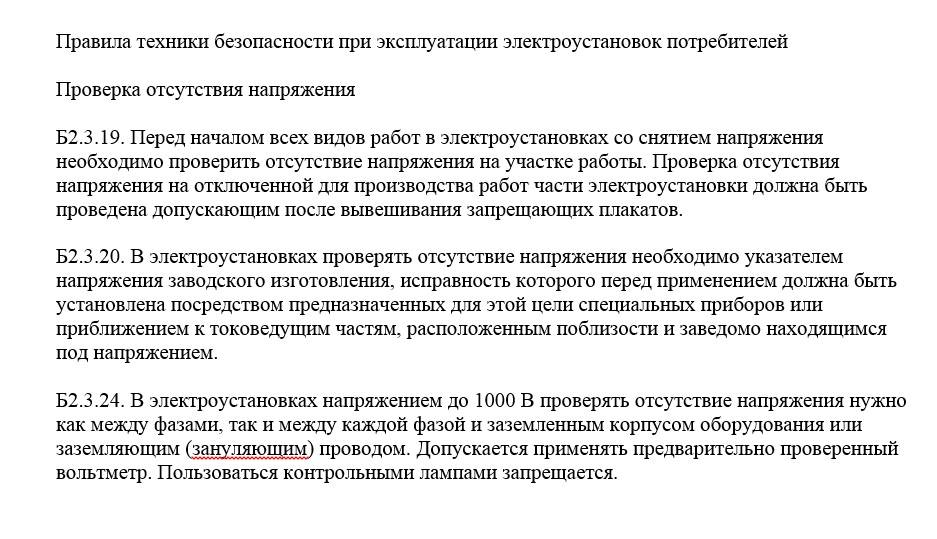

• в навик трябва да влезе редовната проверка на напрежението в мрежата с помощта на тестер или индикатор;
• трябва да се използват само изправни инструменти с изолирани ръкохватки и качествени, неизносени материали;
• облеклото и обувките трябва да са удобни и да не създават дискомфорт по време на работа.

При работа с каналодълбач, циркулярен трион, чук, перфоратор или бормашина е желателно да се използва допълнително защитна маска и респиратор.

Входът на външни лица в работния участък трябва да бъде забранен. Ако в апартамента живеят деца или има животни, е по-добре временно да ги оставите в друга стая под надзора на възрастни или да ги изпратите на гости.

Изводи и полезно видео по темата

От представените по-долу видеоматериали можете да научите как самостоятелно да свържете двуключов ключ за осветление, как правилно да съедините проводниците и да извършите монтаж на електроустройства.

Как да съедините проводниците с клеми:

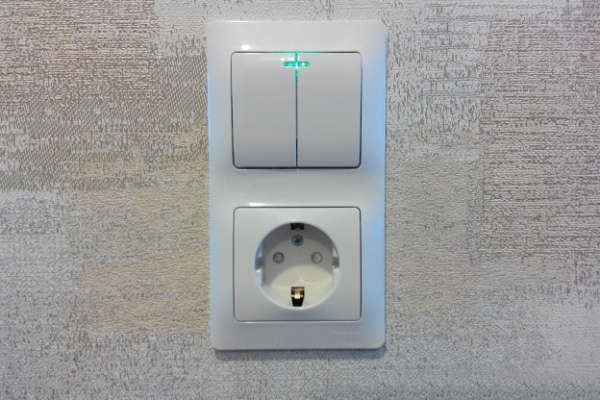

Монтаж на двоен блок «ключ + контакт»:

Как става свързването на полилей към двуключов ключ:

Животът в съвременен дом е невъзможен без използване на електрически уреди и устройства, затова уменията за «общуване» с електричество могат да са полезни във всеки един момент.

След като научите теорията и малко попрактикувате в домашни условия, лесно ще можете да смените ключ, да инсталирате контакт или да разделите домашната електрическа мрежа на няколко удобни за обслужване контура.

Имате ли личен опит в свързването на двуключов ключ? Искате ли да споделите натрупаните знания или да зададете въпроси по темата? Моля, оставяйте коментари и участвайте в дискусиите – формата за отзиви се намира по-долу.
