Свързване на проходен ключ от две и от три места: разбор на схеми + инструкции за инсталиране

Комутацията на източниците на светлина по принципа „дойде, включи – мина, изключи“ е един от вариантите за ефективно използване на електрическата енергия. Функционалността на подобна система за управление се осигурява от същите традиционни уреди – превключватели, но конструктивно леко модернизирани.

Модернизацията на комутацията позволява да се извърши свързване на проходен превключвател от две и от три места, за да се управлява източникът на светлина от всяка отделна точка. Съгласете се, такова решение е особено удобно за дълги помещения, например коридор.

Предлагаме да се запознаете с принципите на свързване на проходен превключвател за две и три точки на управление. В статията са представени работни схеми за организация на светлинни групи, както и са описани особеностите на реализация на комутационни проекти.

Проходна комутация на източници на светлина

Логиката на икономия на електроенергия, изразходвана за осветителни уреди или други, се обяснява с прости действия на потребителя.

Ако е необходим осветителен уред, към него се подава електричество чрез просто затваряне на контакта на превключвателя. В другия случай се извършва обратното действие.

Комутаторът на източници на светлина – интерпретиран от електрическия сленг – е проходен превключвател. Осигурява принципно нов подход в експлоатацията на електрически участъци от мрежи, предназначени за монтаж на осветителни уреди (+)

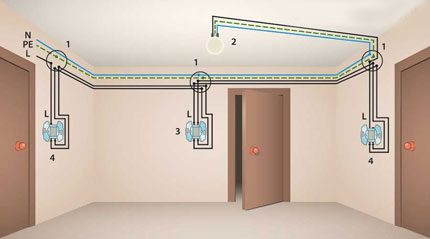

Обаче да предположим, че помещението (жилищно или с друго предназначение) е проходно. Тогава потребителят ще включи осветителните уреди на входа, но напускайки помещението през друга врата, вече няма да е в състояние да изключи веригата. Налице е нерационално използване на електричество.

Но ситуацията лесно може да се поправи. И да направи това ще помогне вариантът за свързване на проходен превключвател от две места на помещението за схема на проходен режим.

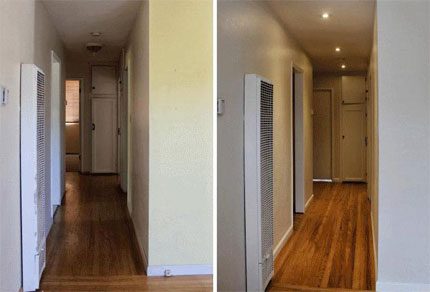

Дългите коридори на помещения с различно предназначение са потенциални обекти за устройване на системи за управление на източници на светлина от различни места. Именно при експлоатацията на такива помещения стои на дневен ред наболелият въпрос за икономия на електроенергия.

Например, има помещение с функционално предназначение – коридор. Необходимо е да се направи управление на обща група осветителни тела на това помещение от две точки – при първата (проходна) и при втората (проходна) врата.

Комутация на светлина от две места

Осветлението на проектния коридор се състои от две светлинни групи, затова е логично в този случай да се приложат за управление два двуклавишни комутатора.

Съответно, допълнително към тях ще са необходими:

• две подфасонни кутии;
• една разпределителна кутия;
• кабел трижилен.

Дължината на електрическите проводници трябва да се изчисли след съставяне на схемата и плана на разводката. Препоръчително е да се закупи кабел с малък запас.

Схемата за управление на две светлинни групи чрез проходни двуклавишни ключове изглежда приблизително така:

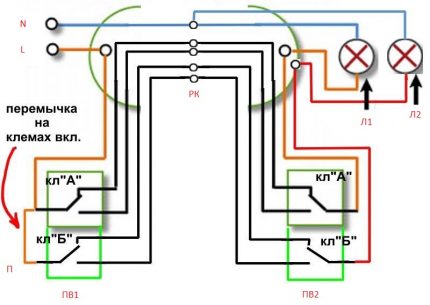

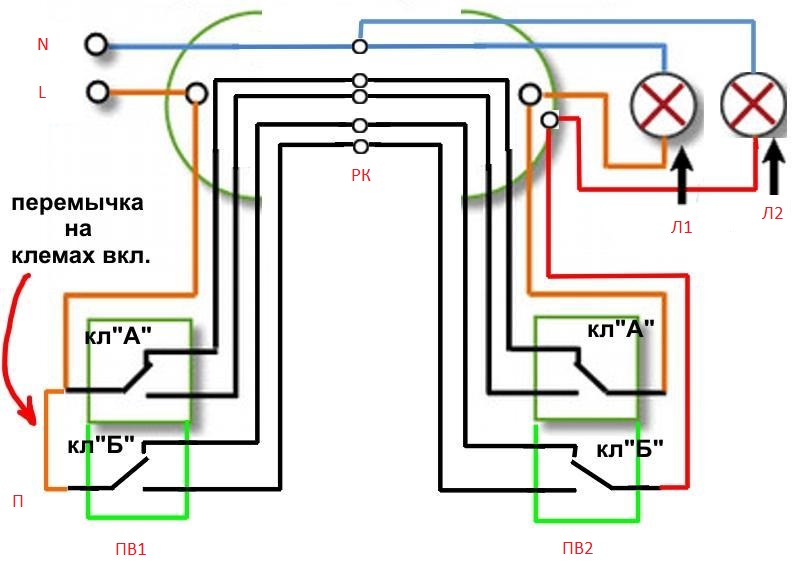

Схема за управление на две отделни светлинни групи чрез двуклавишни уреди: N, L – класическа електрическа мрежа; РК – разпределителна кутия за разводка на кабели; Л1, Л2 – отделни светлинни групи; П – преход; ПВ1, ПВ2 – двуклавишни проходни комутатори (+)

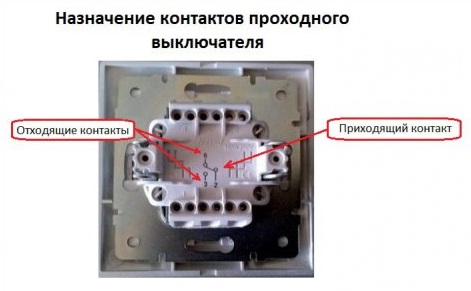

Фазовият проводник се подвежда към двуклавишния уред ПВ1. Този ключ, който има конфигурация с два бутона, съответно има две клеми за общи контакти и четири клеми за превключващи контакти.

На първия уред общите клеми се свързват заедно и към тях се присъединява фазовият проводник. Клема 1 на превключващия контакт на ПВ1 се свързва с проводник към клема 1 на превключващия контакт на ПВ2. Съответно, контакт 2 на ПВ1 ще се свърже с клема 2 на ПВ2, клема 3 на ПВ1 с клема 3 на ПВ2, а клема 4 на ПВ1 с клема 4 на ПВ2.

Остават още две клеми на втория проходен комутатор. И двете са общи (common) и се свързват по принципа: всяка към една светлинна група (Л1 и Л2) на осветителната система. Вече от светлинните групи чрез изходящите проводници веригата се затваря към нулевата шина на електрическата мрежа.

Обаче това е само едно от възможните схемни решения. Така, ако се използва една светлинна група, може да се организира схема с едноклавишни ключове.

Разводката с прилагане на едноклавишни проходни ключове изглежда по-икономична от гледна точка на разхода на материали. Тук се изисква по-малко проводник, тъй като почти наполовина, в сравнение с предишното решение, се намалява броят на свързващите линии.

Но, в същото време, се ограничава функционалността на самата осветителна система.

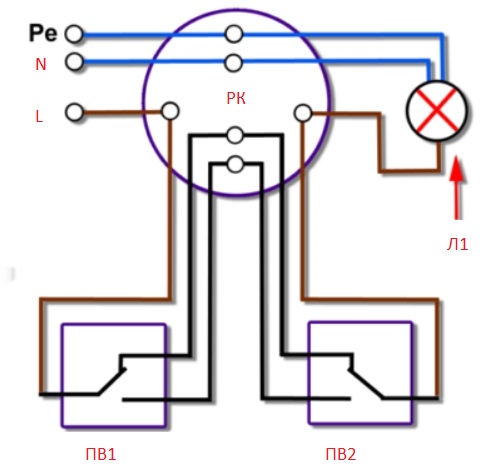

Схемно решение за една светлинна група с прилагане на едноклавишни комутатори: L, N, PE – класическа разводка на захранване на три линии; РК – разпределителна кутия; Л1 – светлинна група; ПВ1, ПВ2 – едноклавишни комутатори (+)

Въпреки това, за устройство в състава на жилищни помещения този вариант може да се прилага най-често.

Какво е необходимо за устройството на система за управление с едноклавишни ключове?

Отговорът е очевиден:

• едноклавишни комутатори (2 бр.);
• подрозетници (2 бр.);
• разпределителна кутия (1 бр.);
• кабел електрически трижилен (дължина по изчисление).

Изискванията към устройството на системата са стандартни. Преди започване на работата се изготвя схема. Придобиват се необходимите аксесоари, материали, крепеж. По набелязаните места се монтират подрозетници и разпределителна кутия.

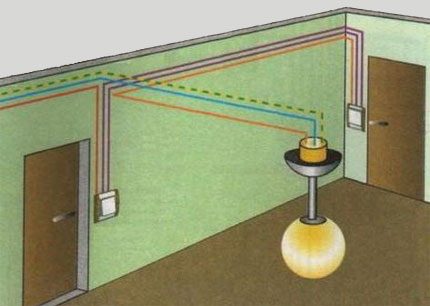

Пример за устройство на окабеляване за жилищно помещение от категорията на стандартни проекти. Използват се два едноклавишни комутатора. Решението е изпълнено с отчитане на окабеляването на кабела с проводник заземление (PE). Този вариант съответства на схемата, показана по-горе

След това се прокарва кабелът и се изпълняват връзките на проходните ключове от две места с източника на светлина през разпределителната кутия.

Фазовият проводник се завежда на обща клема ПВ2, а общата клема ПВ1 се извежда на един контакт на светлинната група. Вторият контакт на светлинната група се свързва с нулевата шина, а превключващите контакти на двата ключа се комутират помежду си, като се спазва идентична номерация (1 с 1, 2 с 2).

Решение за три точки на управление

Организацията на системите за проходна комутация до голяма степен се определя от площта на помещенията (протяженост), броя на проходите (врати). Затова не се изключва прилагането на схеми с проходни ключове от три места на управление или повече.

Изграждането на подобни схеми като правило се осъществява с участието на така наречения кръстосан превключвател.

Това е същият ключ, но по схемотехническо изпълнение е направен с пет контактни клеми, две от които са късо съединени с мостче. Комутационната група на такъв превключвател съдържа четири контактни площадки.

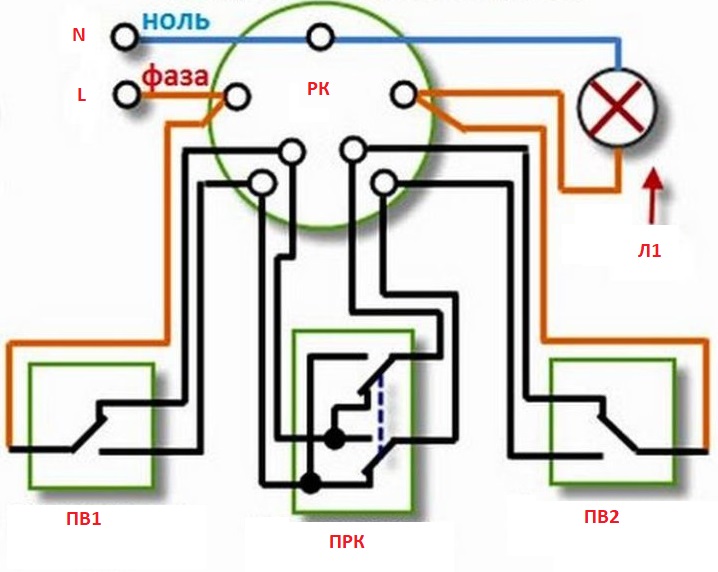

Широко разпространен вариант на схемно решение за жилищни къщи: N, L – битова мрежа; РК – разпределителна кутия; Л1 – светлинна група; ПВ1, ПВ2 – проходни ключове; ПРК – кръстосан комутатор (+)

Уредът за кръстосано превключване на линиите е допълнителен елемент на схемата, където също се предполага монтаж на два проходни комутатора.

Използват се прости едноклавишни уреди.

Принципът на работа на триместната схема е следният:

1. На клема «common» на ПВ1 се свързва фаза.
2. От клемите на превключващите контакти се свързват 1 и 2 контакти на кръстосания комутатор.
3. От 3 и 4 клеми на кръстосания ключ свързване към 1 и 2 клеми на превключващите контакти на ПВ2.
4. Общата клема «common» на ПВ2 се свързва с една клема на светлинната група.
5. Втората клема на светлинната група се комутира с електрическа нула.

Подобни решения с участието именно на прости едноклавишни устройства се препоръчва да се прилагат за помещения, където броят на входовете/изходите е равен на броя на местата за управление.

Реализация на схемното решение по фиг. 6 в „естествен“ вид. Приблизително така изглежда изпълненият монтаж вътре в помещението, където е необходима система за управление от три места

Например, да се създава подобна схема за условията на преминаване през дълъг коридор, с 1 вход и 1 изход, с комутация в централната зона, очевидно е нецелесъобразно. Очевидно е, че няма смисъл да се изключва осветлението, когато човек е преминал само първата половина на коридора. Междувременно, в мрежата могат да се срещнат подобни препоръки от „професионални“ електротехници.

Схеми с управление от повече от три места

Броят на местата за управление, по принцип, не е ограничен. Друг въпрос – колко сложни стават такива решения. Колкото повече уреди участват в реализацията на системата за управление, толкова по-сложна става схемата на изграждане.

Увеличава се броят на комутираните линии, контактните клеми. Съответно се увеличават разходите за комплектуващи части и монтаж. Въпреки това, проекти с 4-5 управляващи точки се прилагат доста активно. Например, такъв проект:

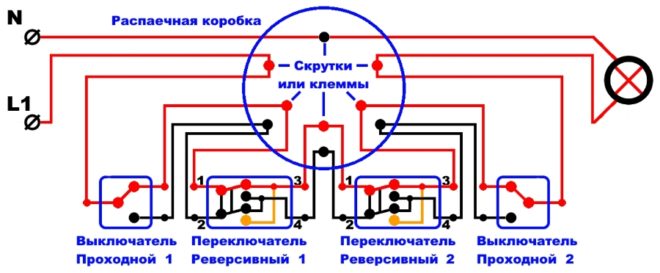

Схемотехника за проекти, изискващи увеличаване на броя места за управление над три. В този случай вариант с четири точки на управление (+)

Тук се използва чифт едноклавишни прости ключове с проходно действие и чифт комутатори с функция на реверсивно превключване. На схемата е показана само една светлинна група. Междувременно, има възможност за включване на допълнителни светлинни групи.

Допълнителни светлинни групи

Допълнителните източници на светлина (светлинни групи) могат да се разключват по свободни клеми и да служат като източници на светлина за междинните зони на преход. Тоест в същите дълги коридори се появява възможност да се задейства схема за по-голям брой места за управление.

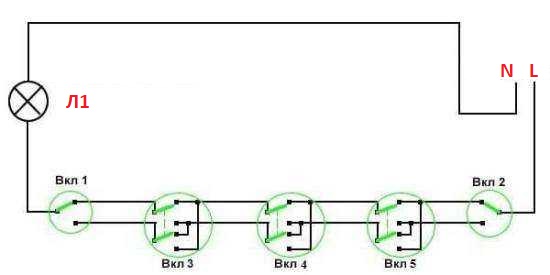

Петточкова схема за управление на системата за комутация на осветлението: Л1 – светлинна група; N, L – мрежа; Вкл 1, Вкл 2 – комутатори проходни; Вкл 3, Вкл 4, Вкл 5 – комутатори реверсивни (+)

При това светлинните групи трябва да се разделят на зони на действие – входна, междинна, изходна. При такова решение вече реално може да се премине дълъг коридор до половината път, да се изключи осветлението на преминатата половина и да се включи светлината на участъка от останалата половина.

Многоелементните схеми, разбира се, са малоприложими за жилищния частен сектор, тъй като проекти от подобен род рядко имат дълги коридори или стаи със значителна площ с няколко врати. Но за търговската сфера или производствената среда решения от този род са търсени.

Принципи на устройството на системата за управление

Монтажни особености за инсталиране на проходни ключове, общо взето, не съществуват. Всички работи по инсталацията се провеждат в стандартен вариант, съгласно правилата за монтаж на обикновени комутационни устройства.

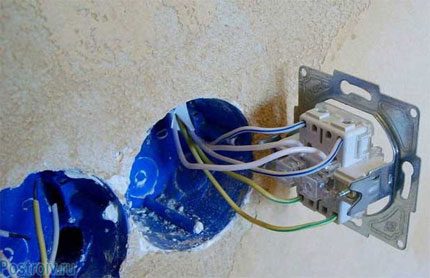

Класическа детайлизация на монтажа за окабеляване вътре в стените. Монтира се (плътно се зазижда) подконтактна кутия. Вътре в подконтактната кутия се извежда електрически кабел. Свързва се управляващо устройство (двубутонно).

Ако бюджетът позволява, е желателно всеки отделен уред да се оборудва с разпределителна кутия. Тогава трябва да се закупят кутии с малки размери според броя на монтираните превключватели. Но не се изключва и вариантът с една разпределителна кутия.

Факторите за избор тук са пряко свързани с конкретните условия на монтажа. Обикновено комутаторите се поставят «наравно» с повърхността на стената – схема на вътрешно окабеляване.

Междувременно, реализацията на проекти за частни имоти (извън града) не рядко се изпълнява с изграждане на схеми за «повърхностен» монтаж, въпреки факта, че този подход се смята за остарял.

За първия случай за монтаж ще са необходими подконтактни кутии. За втория – повърхностни тарелки. Тези аксесоари са необходими, за да се закрепят надеждно превключвателите в нишите на стенните панели или директно на стените.

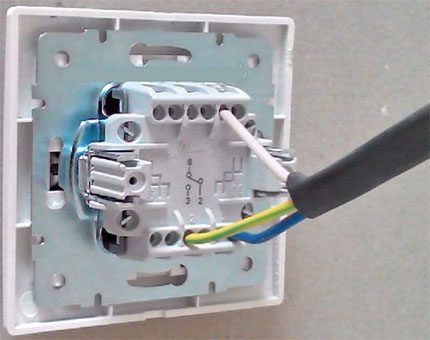

Кабелът, разключен строго по схемата, обозначена на задната страна на уреда. Схемната разводка на еднобутонния комутатор е проста. Въпреки това, несъответствието на проводниците при неправилно окабеляване заплашва с излизане на уреда от строя.

За електрически проводник, като правило, се използват трижилни кабели, като две жила са необходими за захранване на системата, а третата се използва за образуване на контур на защитно заземяване.

Битовите осветителни тела могат да се използват без «земя», ако корпусът е неметален. Промишлените лампи задължително трябва да имат заземяваща шина.

Разбира се, независимо от предназначението, битово или промишлено, монтираната мрежа винаги се свързва чрез допълнителна защита – автоматичен прекъсвач. Този уред задължително се изчислява по мощност и ток на изключване спрямо изградената система за проходно управление на светлината.

Особеностите на свързване на двубутонния проходен превключвател са описани в тази статия.

Изводи и полезно видео по темата

Как се прилагат на практика схемите за свързване на проходни превключватели от няколко места, може да научите от представените видеоклипове.

Ред на свързване на жилата в разпределителната кутия:

Инструктаж за свързване от 2 места:

Разбор на възможни грешки:

Появата и внедряването на устройства от подобен род в електрическите мрежи може да не е толкова съществено, но все пак се отрази на удобството на експлоатация. Освен това, решенията на базата на проходни превключватели реално водят до икономия на електроенергия.

Междувременно, усъвършенстването на уредите не спира. Периодично се появяват нови разработки, например, подобни на сензорните превключватели.

Имате ли какво да добавите или възникнаха ли въпроси относно свързването на проходния ключ? Можете да оставяте коментари към публикацията, да участвате в дискусиите и да споделяте собствения си опит в изграждането на електроинсталацията. Формулярът за връзка се намира в долния блок.
