Свързване на ключ за осветление с два бутона: нюанси на монтажните работи

Двуключовите ключове се използват, когато е необходимо да се управляват два електрически осветителни уреда едновременно от една точка. Те също помагат за регулиране на яркостта на осветлението по най-прост начин. Съгласете се, свързването на двуключов ключ за осветление създава допълнително удобство.

Ние предлагаме да се запознаете с подробно описан процес на инсталиране и свързване на двоен ключ. При нас ще намерите интересни сведения за устройството и конструктивните особености на средството за управление на светлината. С наша помощ лесно ще извършите монтажа.

Детайлно описаният инструктаж сме допълнили с нагледни илюстрации, фото-селекции, монтажни схеми и видео-ръководство.

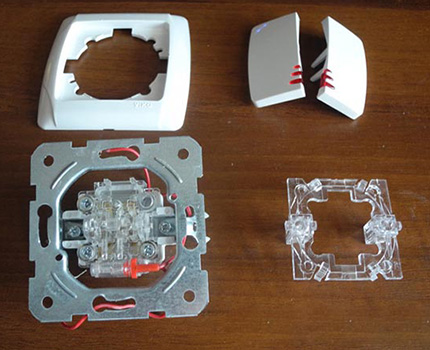

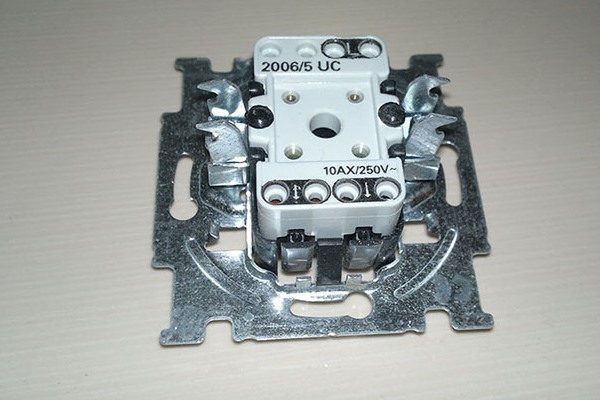

Вътрешно устройство на ключа

Вътрешното устройство на двуфазния ключ се различава от еднофазния по наличието на две изходни клеми вместо една.

По-конкретно, той се състои от следните елементи:

• механизъм и декоративен панел;
• една входна клема;
• две изходни клеми;
• два клавиша.

Клемите са специални затягащи механизми. За присъединяване на проводника е достатъчно само да го оголите, да го вкарате в клемата и да го затегнете с помощта на винт. Входната или общата клема се разполага предимно отделно и се маркира като L.

От противоположната страна се разполагат две изходни клеми. Те могат да се обозначават като L1, L2 или 1,2. При някои модели вместо клема може да има винтови затягащи механизми. Използването им не е желателно, тъй като закрепването може постепенно да отслабне и ще трябва да се затяга.

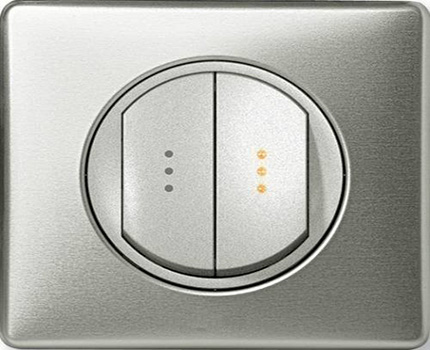

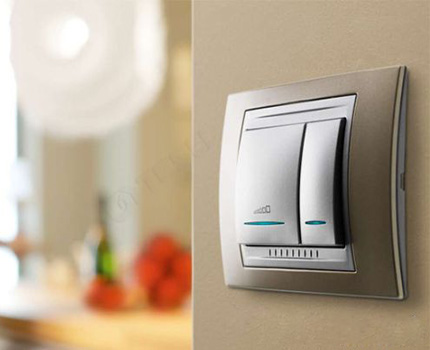

Основното отличие на ключа с два клавиша от едноклавишния му събрат се състои в това, че с негова помощ се осъществява управление на двоен брой осветителни тела

Устройството трябва да се инсталира така, че при включването му да се натиска горната половина на клавиша. Горната и долната част на елемента могат да се определят с помощта на индикатор – специална отвертка, която работи на затваряне.

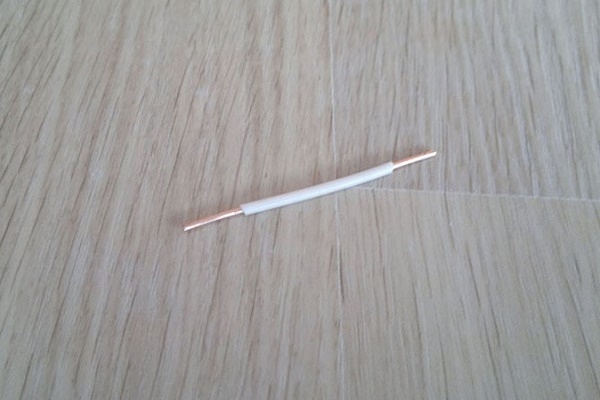

За целта вземете пирон или късче жица и с него докоснете единия контакт, а към другия прикрепете индикатор, като държите палеца отгоре.

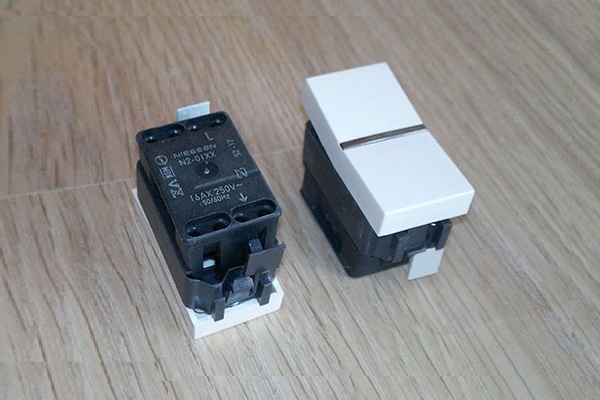

Устройството на ключа с два клавиша се различава малко от това с един клавиш. Основните компоненти на устройството са: механизъм, клавиши и декоративен корпус.

Ако лампичката вътре не свети, значи контактите на ключа са отворени. При включено положение на клавишите, тя трябва да свети. Остава да се отбележи горната част на елемента.

Поетапно описание на работния процес

Освен стандартните модели, ключът с два клавиша може допълнително да се оборудва с подсветка и индикатор. Подсветката помага да го откриете в тъмното, а светещият индикатор показва, че електрическата мрежа е изправна и затворена. Има също така модели с удароустойчиви и влагозащитни корпуси. Те могат да се инсталират в сауна, баня или на открито.

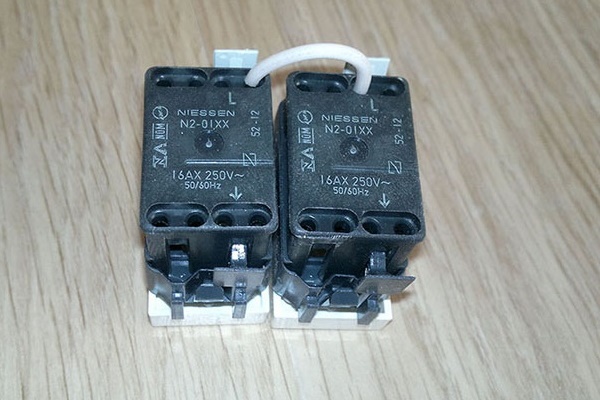

Съществуват още и проходни ключове. Конструкцията им е почти същата, с изключение на допълнителен терминал. Такива устройства се свързват към един или група осветителни тела и позволяват управлението на осветлението от противоположните краища на помещението. Например, влизайки в спалнята, можете да включите светлината, а като си лягате, да я изключите до леглото.

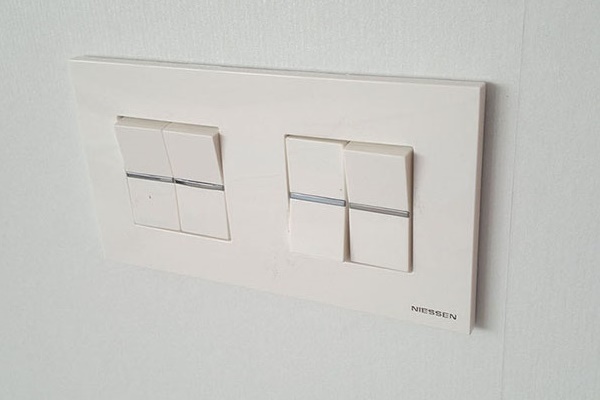

На практика като двуключово устройство за управление на осветително тяло могат да се използват електроинсталационни изделия с един супорт и два клавиша, или два модула с един клавиш, свързани с мостче. Разликата в монтажа им е показана на следната фотоподборка:

#1: Особености при избор на място за инсталиране

Законодателството не предвижда никакви стандарти за поставяне на устройството. Монтажът му предполага удобно използване за възрастни и деца.

И ако преди обичайната практика беше да се поставя устройството на височина около 2 м, сега ключът често се разполага на нивото на спуснатата китка на възрастен човек. Така елементът става достъпен за почти всички обитатели на дома.

По-добре е ключът да се разполага така, че да е достъпен за всички, освен за най-малките.

Единственото място, където поставянето на ключа може да има някакви ограничения, е банята или сауната. Тук трябва да се отчете разположението на мивката и отворения душ. При експлоатация на уреда той не трябва да попада под водни капки.

#2: Подготовка за извършване на монтажа

Каквито и електромонтажни работи да се налага да изпълнявате, първото нещо, което е важно да направите, е да изключите захранването. Нито за секунда не трябва да забравяте, че електричеството е опасно. Освен от ток, неграмотно положеното окабеляване може да доведе до повреда на електроуреди или до пожар в дома.

Правила за поведение при работа с електрически мрежи:

• задължително изключете захранването;
• не докосвайте включените уреди с мокри ръце;
• не използвайте метални скоби за закрепване на окабеляването;
• не претоварвайте електрическата мрежа;
• повреденият проводник е по-добре да се замени с нов, а не да се поправя;
• работата може да се извършва само с инструмент с изолирани дръжки;

Когато работите с електричество, не трябва да докосвате водопроводни или газови метални тръби.

Пристъпвайки към самостоятелно свързване, е необходимо:

• да предприемете стъпки за спазване на техниката на безопасност;
• да се запознаете с правилата за маркиране на проводниците;
• да проверите мрежата за съответствие на маркировката.

На всеки домакин за смяна и свързване на ключ едва ли ще му се иска да кани електротехник. Освен това, за изпълнението на тази задача не са необходими сложни уреди и инструменти.

За монтаж ще са необходими:

• монтажен нож;
• изолационна лента;
• чук и длето;
• клещи;
• индикаторна отвертка, както и кръстата и правата.

Ако монтажът трябва да се извърши на ново място, а в къщата е положено скрито окабеляване, може да е полезна бормашина с накрайник «коронка» или перфоратор.

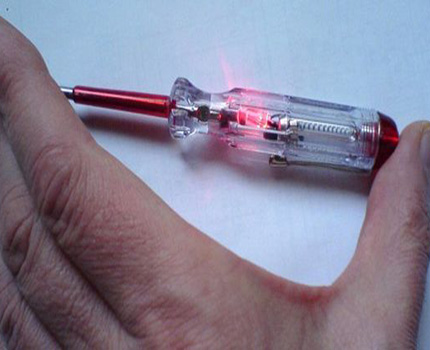

Без индикаторна отвертка не се извършват никакви електромонтажни работи

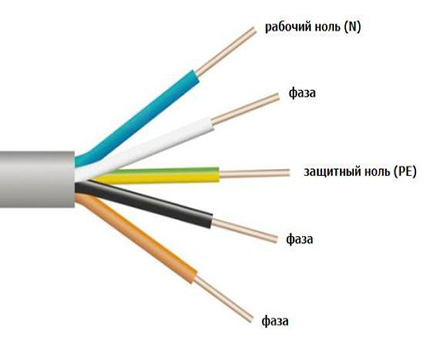

#3: Определяне на електрическите проводници по цветно маркиране

Без познаване и спазване на маркировката категорично не трябва да се пристъпва към монтажа. Тя се използва за създаване на безопасни условия и намаляване на времевите разходи при извършване на работата.

Правилното маркиране от производителя ще помогне да се избегнат проблеми с идентифицирането на проводниците

За формиране на правилни връзки се прилагат следните означения:

• нулата — винаги и без изключение синя;
• защитата също строго един цвят — жълто-зелен;
• фазата — има предимно кафяв или червен цвят.

Това са само основните комбинации. Освен това, за да се изключи объркване при идентификацията, се използва буквено-цифрова маркировка.

Ако при извършване на работата се установи липса на визуални обозначения, то е необходимо самостоятелно да се маркира окабеляването с помощта на разноцветна термосвиваема тръба или цветна изолация.

#4: Идентификация на проводниците с мултиметър

Сляпо да се доверяваме на маркировката не си струва. Тези означения неведнъж са променяли своите стандарти. Затова, пристъпвайки към работата, е необходимо допълнително да се провери характерът на проводниците. За целта се използват индикаторна отвертка и мултиметър.

Ако в сградата е проведена еднофазна електрическа мрежа без система заземяване, то да се определи фазата или нулата ще помогне индикаторът. След изключване на електроенергията, се оголват проводниците и се отвеждат така, че да не се докосват един друг.

След включване на захранването с електроенергия, към проводниците се поднася отвертката. Лампичката в индикатора ще светне при докосване на проводника на фазата, а при докосване на нулата няма да светне.

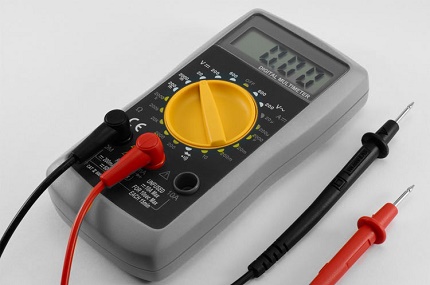

Мултиметърът – многофункционално контролно-измервателно устройство, изпълняващо работата на поне три контролни прибора: волтметър, омметър и амперметър

За анализ на мрежа, в която има трети, защитен проводник, се използва мултиметър. След настройване на обхвата за променлив ток на стойност над 220 волта, единият щип се поднася към фазата, а другият се фиксира на който и да е от проводниците. При контакт с неутралния проводник уредът ще определи напрежение около 220 волта, а със защитния — малко по-ниско.

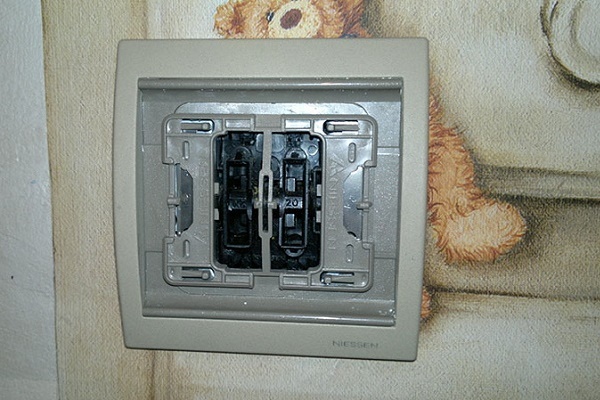

#5: Демонтаж на стария електрически ключ

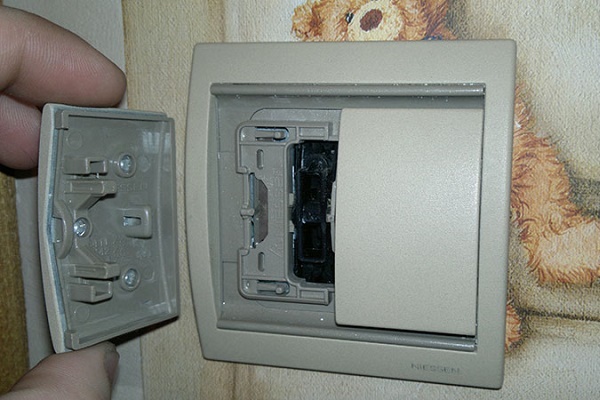

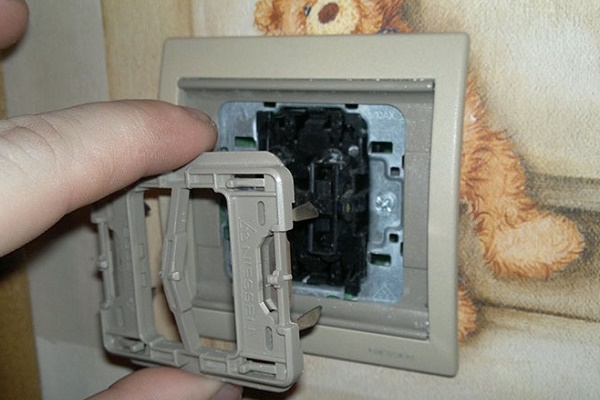

За да има достъп до крепежните елементи, трябва да се свалят бутоните и декоративният панел. За целта с отвертка или тънък нож се подкопава първият бутон и внимателно се изважда. По същия начин се постъпва и с втория. След това се сваля декоративният капак. При някои модели те се отвиват.

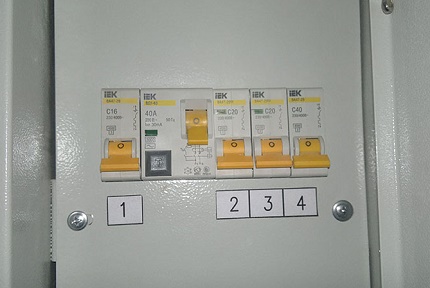

Основното правило за безопасност при работа с електрическо окабеляване и електроинсталационни уреди – изключване на напрежението на захранващата мрежа за периода на извършване на работата

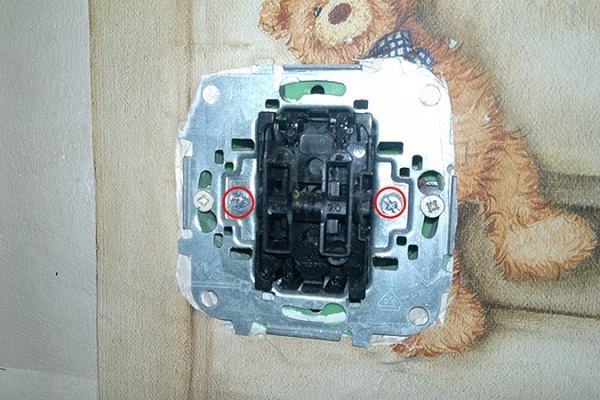

След това се изважда самият механизъм — той може да се закрепва с помощта на затягащи лапи или винтове. Откачат се проводниците и, ако е необходимо, се демонтира старият подрозетник.

Процесът на демонтаж е нагледно демонстриран в галерията със снимки:

#6: Монтаж на елементите при скрито и открито окабеляване

Инсталирането на ключове в новопостроени жилища се свежда до свързване на елемента към предварително проведената електрическа мрежа. В стара къща, в която старото окабеляване вече изисква подмяна, се налага да се правят нови канали и да се прокарва кабел.

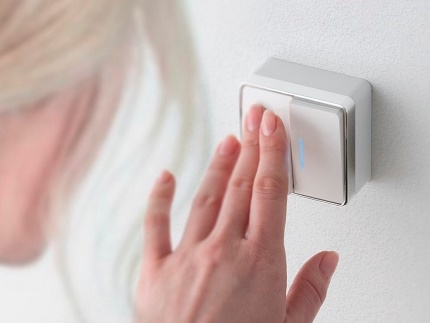

А при открито разположение на електроокабеляването всеки кабел се подвежда към ключа в изолиращи гофрирани тръби, кабелни канали.

От начина на полагане на проводниците в къщата зависи както последващият избор на модел на ключа, така и начинът на неговото инсталиране. Устройството, което е подходящо за открито окабеляване, се състои от плосък подрозетник, вътрешен механизъм, изолиращ декоративен капак. Конструкцията не се скрива в вдлъбнатина на стената, а напълно изпъква над повърхността.

Устройството на ключове за открито и скрито окабеляване се различава само по формата на подрозетника. При надставните устройства той представлява дебела плоча от диелектричен материал.

Инсталирането започва с монтажа на подрозетника — плоско дъно. Извършва се с помощта на подходящи крепежни елементи. За различни стенни повърхности могат да се използват винтове или дюбели, винтове, самонарезни винтове.

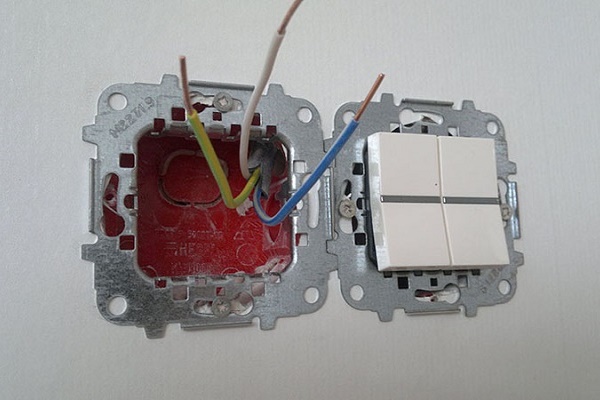

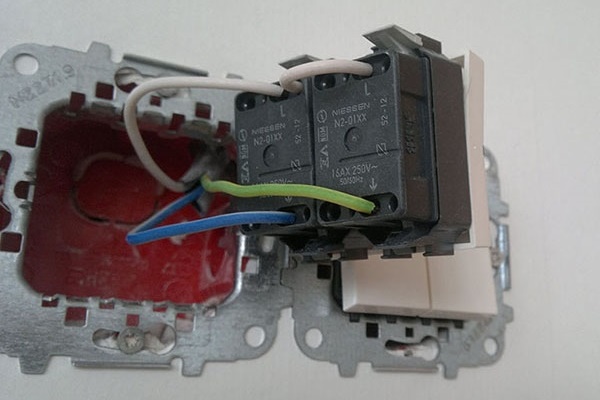

След това, след свързване на проводниците, се фиксира механизмът на ключа, надява се декоративен изолиращ капак. В него производителят вече е предвидил отвор за подвеждане на проводника. Самият капак се надява, скривайки механизма, и се закрепва с помощта на закопчалки.

За инсталиране на двоен ключ в помещения със скрито окабеляване се използват подрозетници (монтажни кутии) във формата на малка купичка. В стената се изрязва отвор или се прави малка вдлъбнатина с подходящ размер.

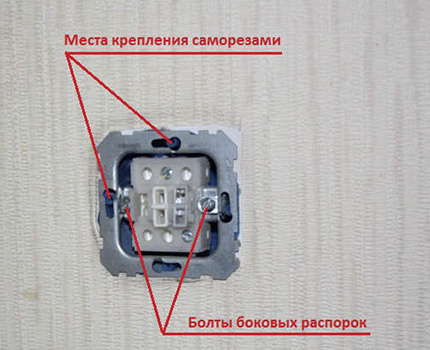

Лапите-скоби помагат за надеждно закрепване на монтажната кутия в стената: при затягане на винта те леко се разтварят и се опират в повърхността на стената.

При монтажа се следи устройството да се фиксира равномерно, без изкривявания. Подрозетниците могат да се монтират един до друг – произволен необходим брой – и да се фиксират с гипсови смеси. След това срещу подрозетника се издълбават канали с достатъчна дълбочина, за да се положи проводникът.

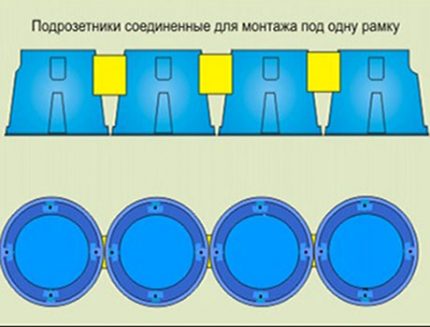

Подрозетниците имат специални закрепвания, които им помагат да се захващат за „съседите“

#7: Варианти за свързване на електрическите проводници

Най-слабите звена в електрическата верига – местата за свързване на проводниците. Не е изненадващо, че повечето неизправности възникват точно там.

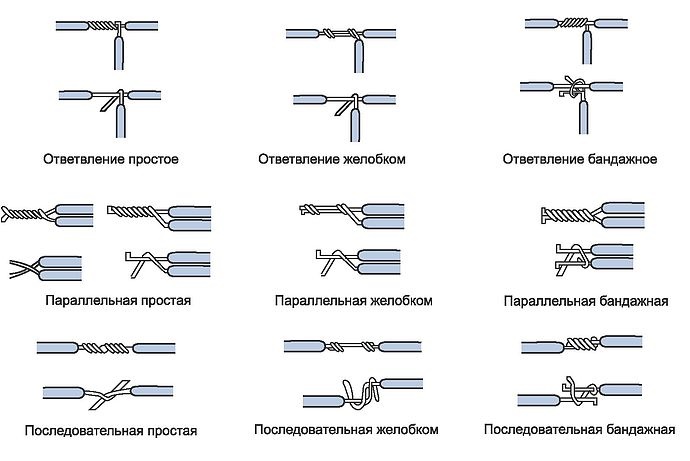

Най-простият начин за самостоятелно свързване на проводници чрез усукване с допълнителна фиксация с изолента не може да се нарече надежден. При некачествено изпълнение това е най-честата причина за прекъсване на веригата (+)

При свързване на ключа не е необходимо да се разглеждат всички начини на свързване, ето най-основните:

1. Ръчно усукване — много разпространен метод, който изисква последваща изолация.
2. Клемна колодка — широко се използва като свързващо звено. Тя се състои от медни затягащи елементи, обвити в пластмасов корпус.
3. Появане — макар че помага за създаване на качествено съединение, трудоемкостта на процеса не допринася за популярността му.

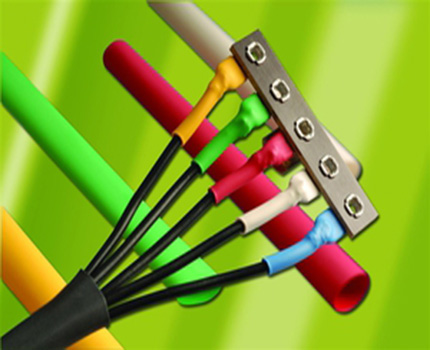

Трябва да се спомене и за термоусадимата тръба, която отлично помага за изолиране на местата на свързване и дори леко ги укрепва.

Термоусадимата тръба при нагряване се свива плътно около проводника, създавайки надеждна защита

#8: Схема на свързване и поетапни действия

При старата система на провеждане на електропреносната мрежа захранването постъпва в дома от ел. табло по двужилен кабел. Контурът за заземяване се намира на трансформатора, към който се свързва нулевият проводник.

Въпреки своята простота, този начин има съществен недостатък — ниско ниво на безопасност.

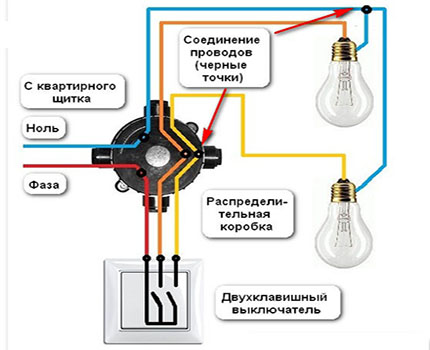

В двуклавишния ключ фазата се свързва с един проводник, а всяка крушка към отделна клема

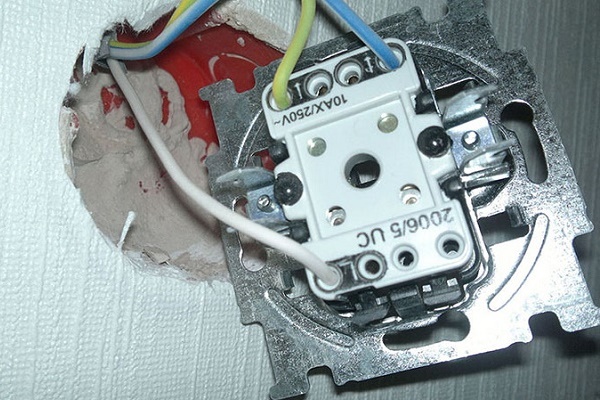

В работния корпус на ключа към общата клемна връзка (L) се свързва един от фазовите проводници на трижилния кабел. За целта проводникът се вкарва в отвора на клемата и винтът се затяга. Другите два фазови електропроводника се свързват към отделните контакти, след което се водят към монтажната кутия и се свързват към фазите на осветителните тела.

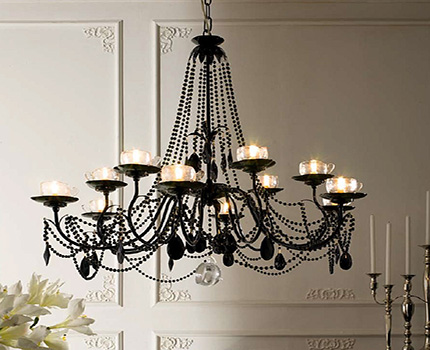

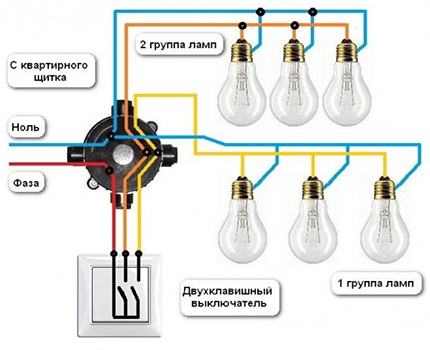

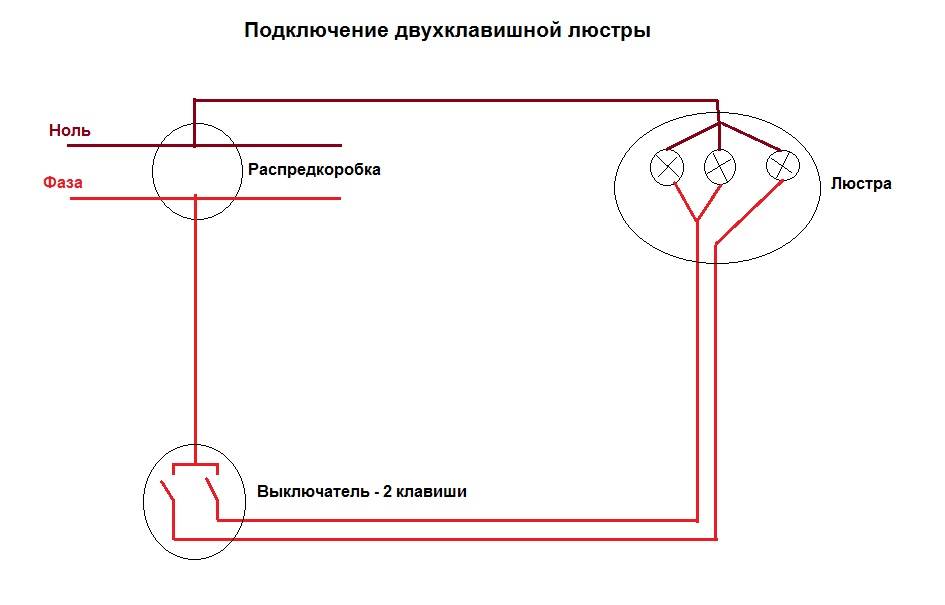

При свързване на многолампов полилей към двуклавишен ключ, лампите се разделят на две групи

Свързването на проводниците трябва да се извършва в разпределителната кутия. Тя скрива от поглед небрежните преплитания и служи като изолатор.

За правилното свързване на електропроводниците е необходимо да се изпълни следното:

1. Проводниците, които идват от осветителните тела и двуфазния ключ, както и захранващият електропроводник, се вкарват в кутията, отстранява се изолационното покритие на участък от 2—3 см.
2. Свързват се фазите на главния захранващ кабел и ключа.
3. Входящият неутрален проводник се свързва към неутралните проводници на осветителните тела.
4. Фазите, изходящи от ключа, последователно се свързват към фазовите проводници, които идват от осветителните тела.

Към ключа се води само фазен проводник. Категорично е забранено да се свързва към неутралния проводник. В противен случай, обикновената смяна на крушка може да стане опасна процедура.

Всеки проводник е по-добре да се прокарва с резерв, като излишъците се поставят зад конструкцията. Недопустимо е да се оставят открити проводници, дори вътре в елементите. Всички оголени участъци трябва внимателно да се изолират. Най-добре това да се прави с текстилна изолирна лента.

С разпространените схеми за свързване на двоен ключ можете да се запознаете в популярна статия на нашия сайт.

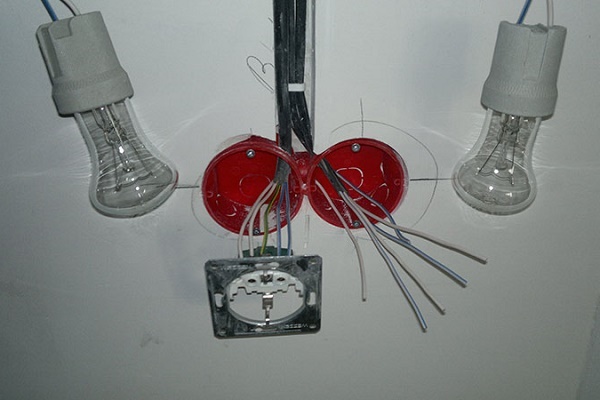

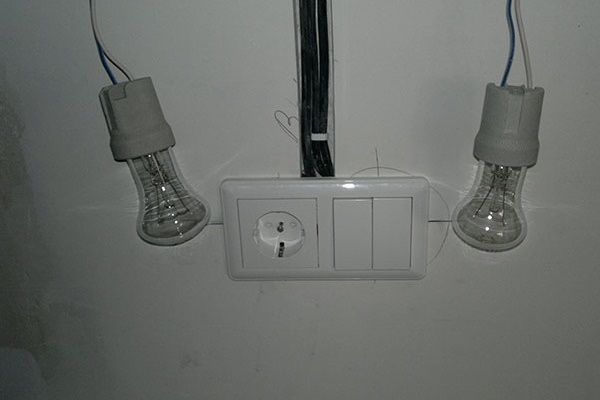

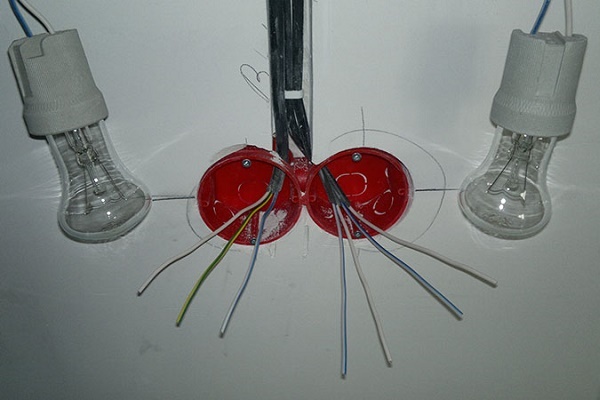

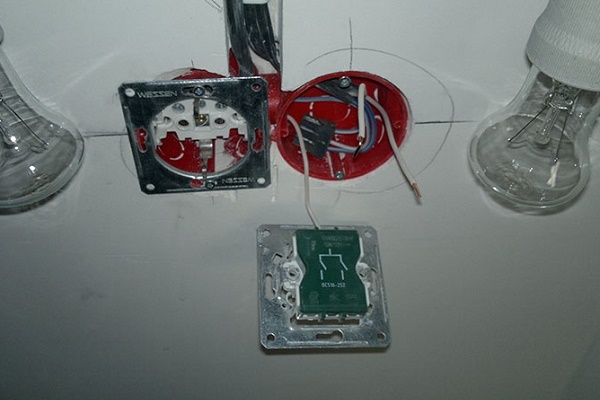

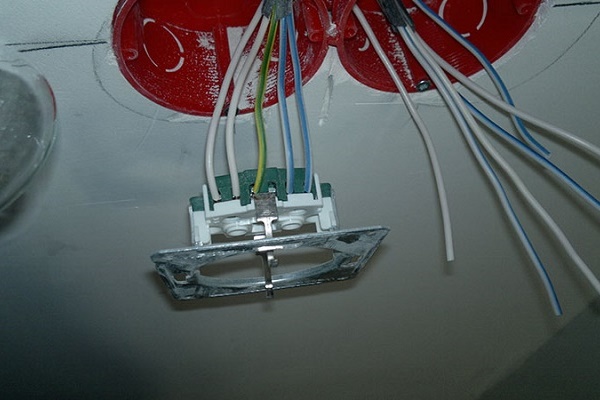

Пример за свързване от близката контакт

Нека разгледаме вариант за свързване на устройство за управление на два осветителни тела по схемата по-долу:

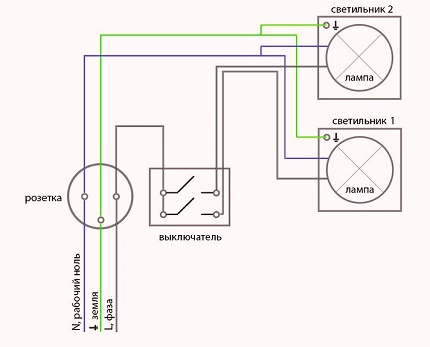

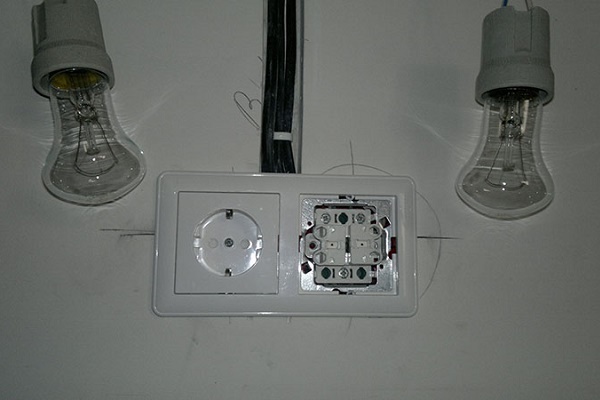

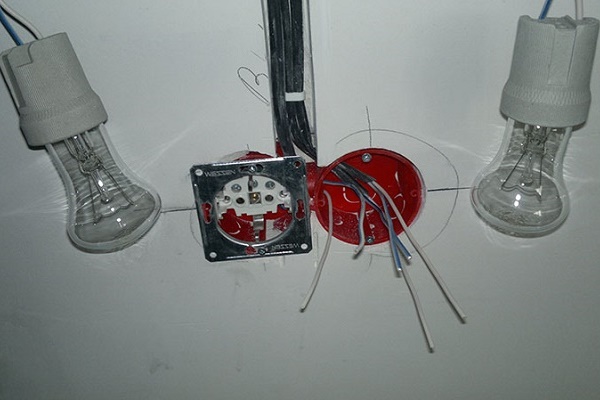

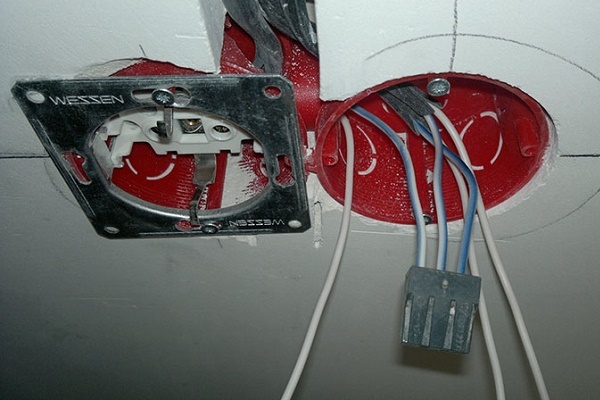

Схема за свързване на ключ, управляващ два осветителни тела, от разположен наблизо контакт

Разположението наблизо на контакт и ключ – често срещана ситуация за малките местни апартаменти. Нека разберем как да свържем двоен ключ в този случай:

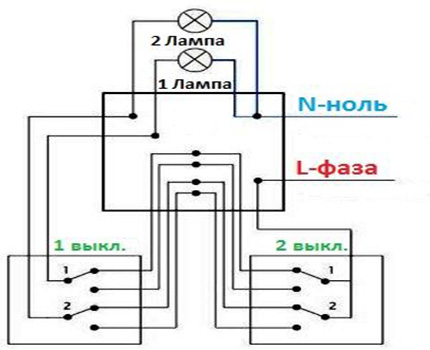

Инсталиране на проходен двуфазен ключ

За управление на няколко осветителни тела от различни краища на помещението се използва проходен превключвател с два клавиша. Той е подобен по вътрешно устройство на два проходни едноклавишни, обединени в общ декоративен корпус. В него се намират две групи клеми, които прекъсват подаването на ток от една двойка електропроводници към друга.

При извършване на проходно свързване е важно да не се объркат двойките проводници, така че и двата превключвателя да затварят контактите на една от двете електрически вериги.

Как да извършим монтажа:

1. Фазният проводник от монтажната кутия се прокарва към клеми 1 и 2 (отдясно), които по схема са свързани помежду си.
2. От превключвателя излизат вече четири фази, които водят към кутията, а след това към втория превключвател.
3. От превключвател №2 излизат (без да се пресичат) две фази. Те се водят към кутията, където се свързват към два независими проводника, водещи към осветителните тела.

Извършвайки монтажа, можете първо да прокарате една двойка проводници, а след това втората, за да не ги объркате, иначе схемата няма да заработи.

Свързване към системата за електрозахранване

Може да се определи, че електропроводката е изпълнена по новата система, по положения кабел. Той ще бъде трижилен при еднофазно захранване или петжилен при трифазно захранване. Един от проводниците на еднофазното захранване ще бъде фаза, обозначена в кафяв или червен цвят, друг – нула (неутрал), обозначена в син цвят, и трети – защитен проводник, маркиран в жълто-зелен цвят.

За улесняване на идентификацията се използват буквено-цветови обозначения:

• A, B, C — фазен;
• N — неутрален или нула;
• PE — защитен.

Разликата на тази схема на свързване се състои в допълнителен защитен проводник PE, който се извежда директно към осветителните тела.

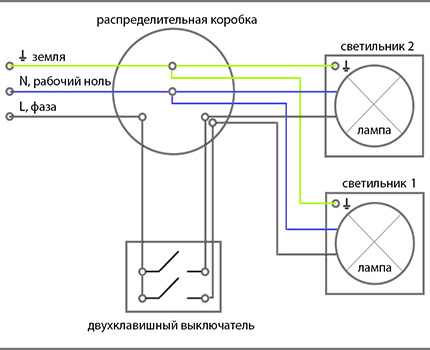

Схемите на свързване на електроинсталационните уреди TN-S предполагат присъединяване към системата за заземяване

След свързването на проводниците към работния механизъм, те се притискат по-близо до корпуса, а след това се монтират в подрозетника. Закрепват се в монтажната кутия с помощта на затягащи лапи или болтове. Поставят се декоративният корпус и клавишите.

Преди да сглобите цялата конструкция, включете осветлението и се уверете, че осветителната система работи правилно.

Изводи и полезно видео по темата

Достъпно видео за монтажа на проста електрическа схема можете да видите тук:

При извършване на монтаж на електрическата мрежа или нейните елементи е необходимо да следвате горепосочените инструкции. Ако все още имате съмнения относно правилното свързване на ключ за осветление с две клавиши, е по-добре да се обърнете към професионалист.

Ако имате интересна информация относно инсталирането на двоен ключ или сте открили спорни моменти в статията, моля, оставете коментари. За коментиране по-долу е разположена блок-форма.
