Как да разглобим превключвател за осветление за извършване на ремонт или подмяна

Счупен ключ – неприятна ситуация, изискваща незабавно решение. За да не чакате идването на електротехник и бързо да възстановите осветлението, е добре да можете сами да ремонтирате уреда. Съгласете се, това е не само удобно, но и практично от финансова гледна точка.

Конструкцията на уреда не е особено сложна, така че поправката е достъпна за почти всеки домашен майстор, който има поне малък опит с електричеството. Първо трябва да разберете как да разглобите ключа за осветлението, след това да определите причината за повредата и да я отстраните.

Предлагаме да разберете какви са особеностите на демонтажа на клавишни, въртящи и сензорни модели, както и да научите най-вероятните причини за повреда на комутиращото устройство.

Откъде да започнете работата

Ако при натискане на клавиша светлината не светва, невинаги причината за повредата е именно ключът, не трябва веднага да започвате да го разглобявате. Първо не е лошо да проверите наличието на напрежение в мрежата, както и състоянието на лампата с нажежаема жичка. Ако няма напрежение, най-вероятно ключът е в изправност.

Трябва да разберете какво не е наред с мрежата (късо съединение, изключване на осветлението, повреда на захранващия кабел и т.н.) и да отстраните тази повреда. С прегорялата крушка е още по-лесно – тя трябва да се смени. Ако мрежата и лампата са изправни, време е да огледате по-внимателно ключа.

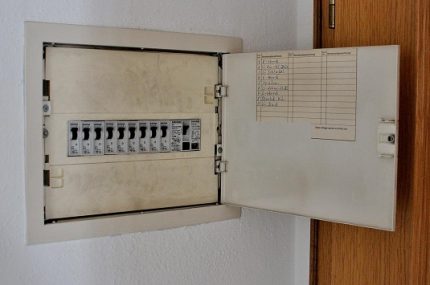

Първо трябва да намерите на разпределителното табло автоматичния прекъсвач, чрез който е свързан този конкретен ключ, и да преместите лостовете в положение “надолу”, т.е. да го изключите. След това трябва да проверите с помощта на тестер наличието/отсъствието на напрежение на изхода.

Процедурата не е сложна и не отнема много време, не бива да я пренебрегвате, дори ако сте напълно сигурни, че устройството е точно изключено от електрическата мрежа.

Можете да направите предположение за характера на повредата още преди началото на ремонта. Често срещан проблем – окисление на контактите вътре в уреда. Ако ключът не работи само понякога, най-вероятно причината е точно в лоши контакти, които ще трябва просто да почистите.

Освен “обвивката” от окисление върху металната пластина на превключвателя може да се натрупва и сажди. Те също могат да бъдат почистени от наслояванията, за да се възстанови работата на уреда.

Неправилният монтаж на ключа може да причини сериозни повреди. Поради неопитност някои домашни майстори свързват към автомата не фазата, а нулевия проводник. В резултат ключът изглежда работи, но цялата осветителна инсталация, свързана по този начин, остава под напрежение.

Случва се дори простата смяна на изгоряла крушка в такава мрежа да доведе до токов удар. Достатъчно е да се коригира схемата, за да работи всичко правилно.

Преди разглобяване на ключа трябва да се обезточи или отделната линия, която захранва уреда, или целият апартамент

Подобни грешки при монтажа могат да доведат до това, че след изключване на автомата линията все пак остава под напрежение. Това е една от причините винаги да проверявате дори изключения уред.

Ако има напрежение, трябва да се обезточи апартаментът или къщата. Ако при всяко включване и изключване вътре в ключа се появяват искри, това обикновено показва, че контактите на уреда са с ниско качество.

В отделни случаи се налага да се замени целият ключ с такъв, но нов. Обикновено за замяна се избира точно същата модел, която подхожда и на подконтакта, и на интериора.

Ако по някаква причина трябва да се инсталира друг модел, трябва да се уверите, че съществуващият отвор за него е подходящ. В противен случай ще се наложи отново да се монтира нов подконтакт.

Причина за честите колебания на напрежението в мрежата може да бъде не само общото състояние на електрическата мрежа, но и голям брой мощни електрически уреди, които са включени едновременно. По този въпрос можете да се консултирате с опитен електротехник; вероятно ще са необходими корекции в съществуващата схема.

Как да разглобите ключа

Преди започване на разглобяването и ремонта на ключа трябва да се снабдите с необходимите инструменти: отвертка с индикатор или мултиметър, изолационна лента, шкурка, права и кръстата отвертка, маркер, клещи и т.н.

Няма да е излишен и някакъв съд за съхранение на дребни предмети, например крепежни елементи.

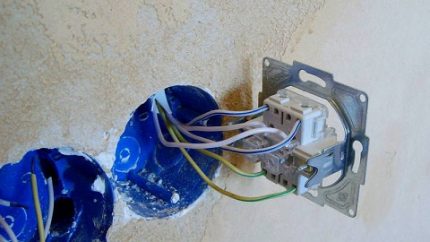

След разглобяване на ключа трябва да запомните цветовата маркировка на проводниците и схемата на свързването им. Подробни снимки могат да бъдат добра помощ.

Още един полезен предмет при извършване на такава работа – фотоапарат или мобилен телефон с камера. Препоръчва се целият процес да се снима. Подробни снимки могат да бъдат особено полезни за начинаещи майстори при обратното сглобяване на уреда.

Редът на работа зависи до голяма степен от типа на ключа за осветление.

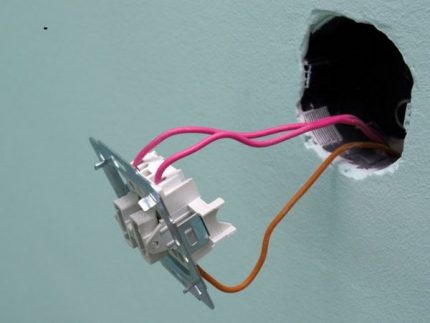

Демонтаж на клавишни устройства

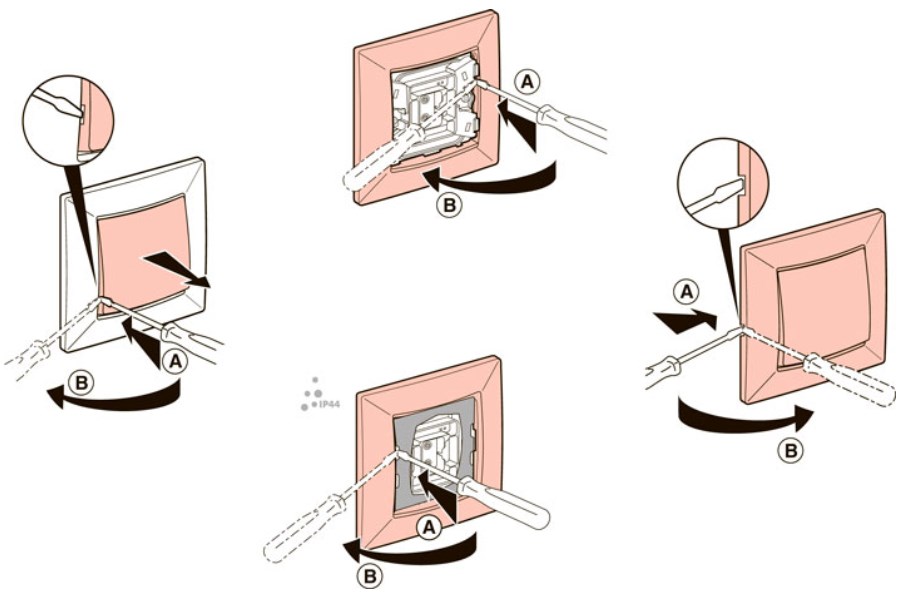

Стъпка 1. Разглобяването на превключвател с един, два или три бутона започва с отделянето на бутоните. Обикновено всеки от тях трябва да се подкопае с отвертка или друго подобно приспособление и просто да се свали. Някои производители правят на бутоните малки издатини или вдлъбнатини, за да улеснят процеса на демонтаж.

Стъпка 2. Следва внимателно да се махне декоративната рамка. За целта трябва да се отместят ключалките, които я държат. Сега предната част на механизма на превключвателя е достъпна за оглед.

По време на разглобяване на превключвател с два или три бутона трябва да се отбележи мястото на свързване на захранващия проводник и да се запомни цветът на този проводник, или да се маркира съответната жила с маркер.

Стъпка 3. Препоръчително е да се въоръжите с тестер и да се уверите, че захранването на клемите на превключвателя липсва. Ако работите с многобутонно устройство, опитните майстори препоръчват да маркирате с маркер захранващия проводник, общ за всички бутони.

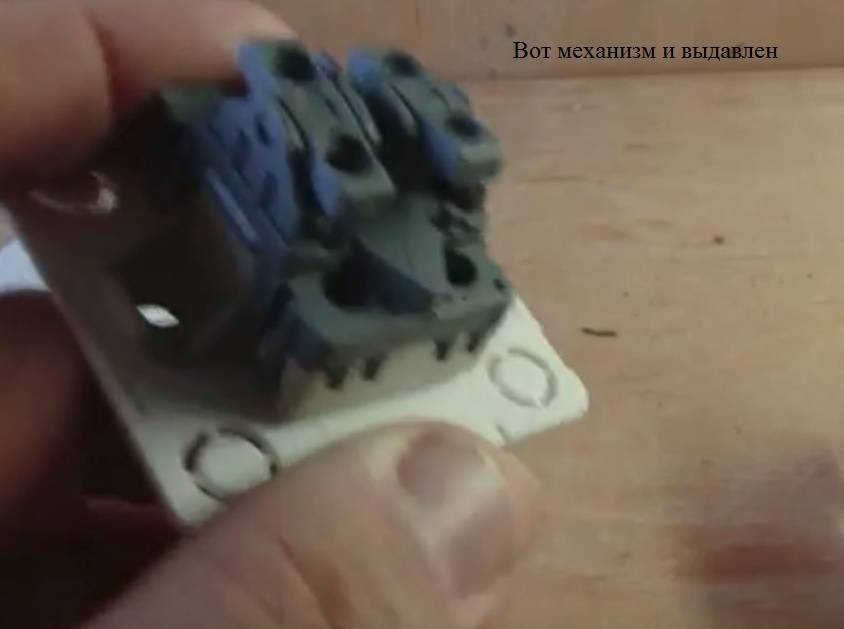

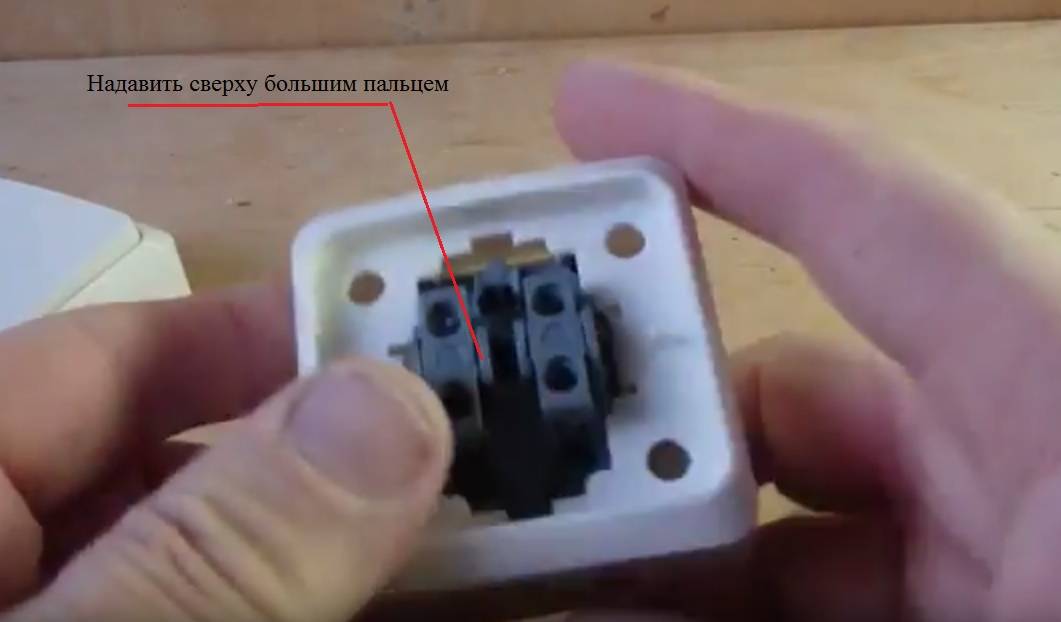

Стъпка 4. Трябва да се махнат крепежните ключалки или да се отвият болтовете, които държат механизма на превключвателя в подставката за монтаж. Сега може да се пристъпи към по-подробен оглед и ремонт на устройството.

Старите бутонни превключватели са устроени малко по-различно. На корпуса на такива уреди, отпред или на един от страничните панели, има крепежен болт, който трябва да се отвие. След това може да се свали целият корпус на изделието.

За стари и нови превключватели се използват подставки за монтаж от различен вид. Този момент трябва да се вземе предвид, ако се предвижда обновяване на уреда.

На бутоните и декоративните рамки на превключвателите обикновено са предвидени малки издатини, които позволяват да се подкопае елементът с плоска отвертка и бързо да се свали без повреди (+)

Понякога твърде твърдото закрепване пречи на инсталирането на бутоните, тогава болтовете трябва леко да се разхлабят, обикновено това помага. По време на разглобяване на превключвател не винаги е задължително да се премахва бутонът, ако той не пречи на извършването на необходимия ремонт.

В този случай е достатъчно да се отдели само рамката. Крепежните елементи под формата на разпорки могат да се разхлабят отстрани.

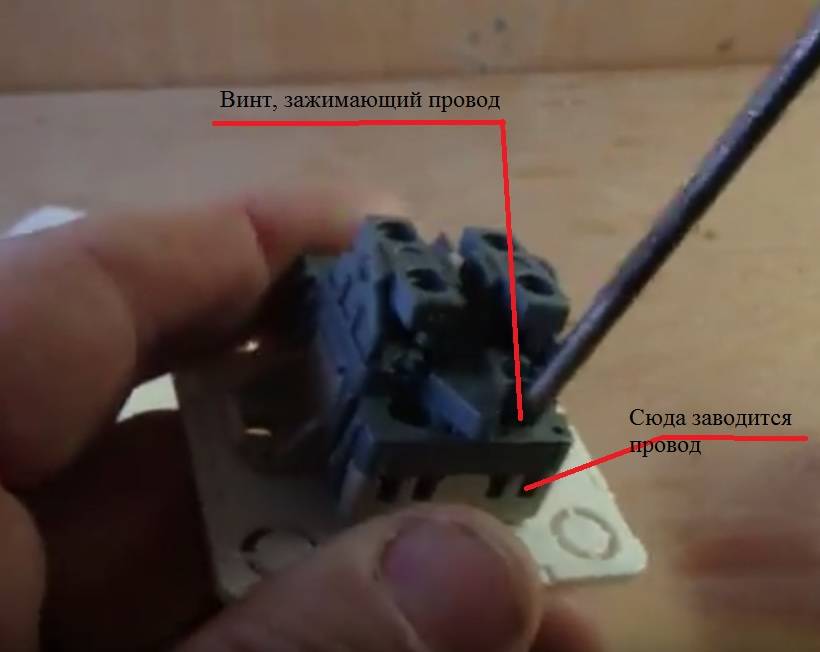

Краищата на проводника трябва да се оголят и да се закрепят в клемите. За да се уверите, че работите са извършени правилно, трябва проводниците след закрепването леко да се дръпнат. Всички механични дефекти или повреди на кабела са сериозна причина за неговата подмяна.

Местата, в които има повреда на изолационния слой, трябва да се изолират отново. Но ако такива участъци са прекалено много, по-добре е кабелът да се подмени изцяло, иначе скоро ще се наложи отново да се ремонтира превключвателят.

След приключване на ремонта превключвателят трябва отново правилно да се свърже към инсталацията, като се спазва схемата и се избягват грешките, които са били допуснати преди. Ако е извършена подмяна на инсталацията, трябва да се изолират неизползваните жили на заземяването.

След това трябва отново да се фиксира механизмът на ключа в монтажната кутия и да се затегнат крепежните болтове. После на мястото се връщат клавишите и декоративната рамка.

Не трябва да затягате прекалено силно крепежните болтове по време на обратното сглобяване, тъй като това може да промени положението на устройството и да затрудни поставянето на клавиша.

Сега е необходимо да се провери работата на ключа. За целта той се включва и изключва няколко пъти. За двуклавишните и триклавишните устройства се проверява всяка клавиша поотделно и всички едновременно. Ако уредът при това не искри, а светлината на лампите не трепти, работата може да се счита за успешна.

На нашия сайт има блок от статии с подробно описание на свързването на едноклавишни, двуклавишни и триклавишни ключове, препоръчваме да се запознаете:

1. Схема за свързване на двуключов превключвател и стъпка по стъпка ръководство за неговото инсталиране
2. Как да изберете и правилно да свържете триклавов ключ
3. Как да свържете ключ с една клавиша: правила и схеми за присъединяване

Какво да правите с въртящ ключ

Клавишните ключове – това са най-разпространените и прости модели. С други варианти на такива устройства могат да възникнат известни затруднения. Понякога се налага да се отстраняват проблеми с така наречените въртящи се ключове, които също се наричат димери.

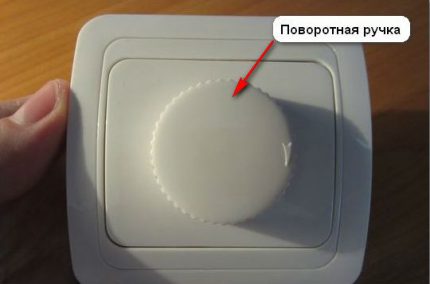

Разглобяването на въртящия се ключ започва с премахването на кръглата дръжка. Тя просто трябва да се издърпа напред, като същевременно се придържа корпусът на устройството.

Такива уреди също са чувствителни към колебания на напрежението в мрежата и към къси съединения, както и техните аналози с клавиши. Много често в димерите се чупи симистор. Този елемент не подлежи на ремонт, но може да бъде заменен. Разглобяването на въртящия се ключ трябва да започне с премахване на дръжката за регулиране.

Тя се закрепва на полукръгли елементи от тип „папа-мама“ или със специални шлици. Необходимо е с една ръка да се придържа корпусът на ключа, а с другата внимателно, но с усилие да се издърпа дръжката към себе си. Не трябва да се върти при това.

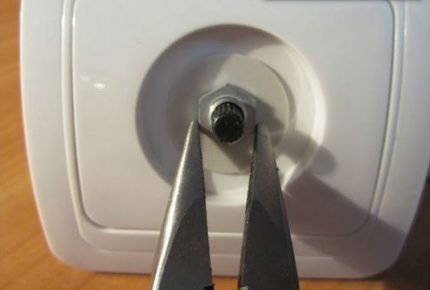

Под дръжката се намира крепежна контрагайка, тя също трябва да се отвинти. Понякога закрепването се извършва с помощта на винт.

След като бъде отвинтена контрагайката на димера или крепежният винт, може да се свали корпусът на уреда и да се получи достъп до вътрешната му част.

Всеки от тези елементи трябва да се отвинти обратно на часовниковата стрелка. Сега трябва да се свали пластмасовата накладка, както и рамката, ако е необходимо. След това трябва да се разхлабят елементите, които задържат механизма на димера вътре, и той може да се извади от монтажната кутия.

За начало е необходимо да се проверят всички контакти, съединения и проводници, да се почисти появилият се нагар и окисление, да се възстанови повредената изолация, да се сменят счупените проводници и т.н.

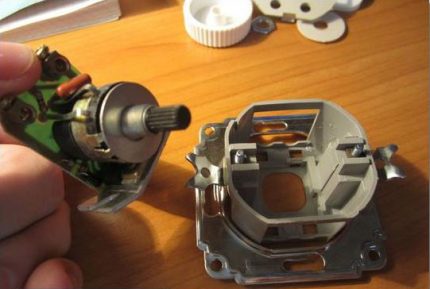

Ако симисторът на ротационния ключ се счупи, той трябва да бъде заменен с друг изправен елемент със същите рамери и характиристики.

Повреденият симистор трябва да бъде изваден и отнесен в магазин за елекроуреди, за да се намери нов, точо същия. Сглобяването на ремонтирания уред се извършва в обратен ред.

Както и при клавишния ключ, преди разглобяване трябва да се изключи захранването на линията, да се проверат контактите с тестер и да се запише процесът със снимки, за да не се обърка нишо по време на сглобяването.

Особености на ремонта на сензорни модели

Всичко става малко по-сложно, когато става дума за сензорни ключове, които се включват не чрез натискане на бутоп или завъртане на копче, а чре доокосване.

Такви модели обикновео са обрудвани с дистанционно управлние, те имат не само електромеханично съдържание, но и платки с микросхеми, които осигуряват упралението на уреда.

За да отделите предния панел на сензорния ключ, можете да използвате обикновен права отвертка, но трябва да действате внимателно, за да не повредите елемента.

За ремонта на такова сложно устройство уменията на начинаещ електротехник може да се окажат недостатъчни. За отстраняване на сложни повреди ще трябва да поканите майстор, който разбира не само от електротехника, но и от електроника.

Качествените сензорни ключове се чупят рядко, но ако това се случи, първо трябва да проучите инсттукцията на проиводителя, за да разгоите снзорния ключ правилно.

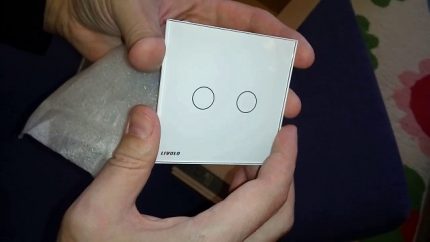

Прво трябва да свалите стъклената декоартиана плоча. Под нея име панел с един или няколко сензора, в зависимост от това колко линии (една, две или три) обслужва този конкреен модел.

Обикновео мясото на сензорите е обозначено с кргчета, така е показана на декоративни панел чувствителната към докосване зона.

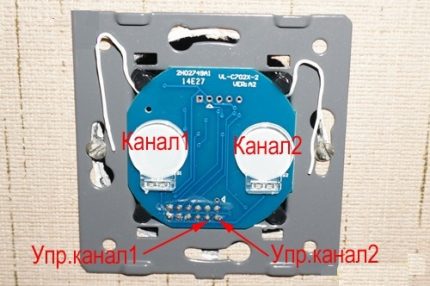

Под декоративния капак на сензорния ключ се намира панел с чувствителни елементи и платки за управление. Под този панел са разположени конектори, към които се свързват проводниците.

Под декоративния панел се намират светодиоди, които обозначават състоянието на ключа: червен – включено, син – изключено. Под панела със сензори и платки се намира мехнизъмът на ключа, към който се свързват провониите.

Да се ориентирте с входа и изходите е доста лесно, приблизително както и при обикновен клавишен ключ. Сензорната платина се закрепва към тази част с липсове. За да я свалте, просто тряба да ги откачте.

Основната част на превключвателя, която е монтирана в подрозетника, обикновено няма никакви клеми. Като крепеж се използват обикновени болтове. За да се огледат местата на свързване на проводниците, трябва да се развият тези болтове и да се извади превключвателят от подрозетника. Ако повредата е свързана с окабеляването, отстраняването ѝ няма да бъде трудно.

Трябва да се провери напрежението на отделните жила, да се намери дефектният проводник и да се замени. Тук, както и при работа с други типове превключватели, има смисъл да се почисти окислението по контактите, ако такова има.

Обратното сглобяване не е трудно: да се свърже основният блок към захранването, да се монтира в подрозетника и да се фиксира там с винтове, след което се присъединява панелът със сензори и декоративната пластина.

Защитните механизми на такива превключватели реагират на повреди чрез прекъсване на електрозахранването. Дори ако просто изгори крушка, превключвателят преминава в положение "изключено", което не се променя, дори ако лампата вече е заменена.

В такъв случай след ремонта е нужно просто да се докосне пластината, за да се включи светлината. Ако няма други повреди, сензорният превключвател ще работи изправно.

Препоръки за извършване на ремонта

Проблемите с контактите се разрешават просто. Първо трябва да се огледат. Ако върху тях има слой от окислен метал, трябва да се отстрани, а след това да се поставят контактите на място.

Ако пък контактите не просто са се окислили, а имат явни следи от изгаряне, обикновено не могат да бъдат поправени и ще се наложи пълна подмяна на устройството. Да се премахне нагарът от контактите е много просто: за това може да се използва нож или краят на плоска отвертка.

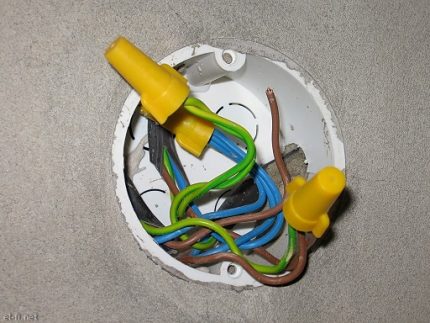

Визуалният преглед на проводниците както в подрозетника, така и в разклонителната кутия ще помогне да се установи и отстрани причината за повредата. Трябва да се възстановят повредените елементи или да се заменят изцяло.

При работа с проводниците трябва да се обръща внимание не само на състоянието на неизолираните краища, но и на качеството на самите проводници. Например, некрепките жила могат лесно да се скъсат, да се пречупят и т.н. В този случай ще се наложи да се замени част от окабеляването.

Сред често срещаните причини за отслабване и нарушаване на контактите могат да се отбележат:

• повишена влажност, която стимулира окислителните процеси;
• неправилно, например, твърде слабо закрепване на проводниците;
• прекомерно натоварване, за което свидетелстват искрене, бръмчене, пращене и други подобни признаци;
• напрежение в мрежата, надвишаващо допустимото ниво;
• чести колебания на напрежението и т.н.

За да се намалят проблемите с нагара по контактите на превключвателя, специалистите препоръчват използването на енергоспестяващи осветителни тела, а не традиционни лампи с нажежаема жичка. Намалява натоварването на мрежата и компонентите се износват по-бавно.

Изводи и полезно видео по темата

Процесът на разглобяване и ремонт на обикновен превключвател с два бутона е представен в този видеоклип:

Тук можете да се запознаете с устройството и особеностите на разглобяване на сензорния превключвател:

В това видео е показано разглобяването и устройството на въртящ превключвател:

Правилното разглобяване на превключвателя – важен етап от ремонта на устройството. Трябва да помните за мерките за безопасност, както и внимателно да запомняте или снимате всеки етап от този процес, за да може обратното сглобяване също да бъде извършено без проблеми.
