Ключ за осветление с регулатор на яркост: устройство, критерии за избор и преглед на производители

С течение на времето битовите технически уреди претърпяват промени, като стават по-безопасни и по-комфортни за използване. Сравнително наскоро в широка употреба влязоха димерите – уреди, променящи мощността на лампите.

С особено удобство при прилагане се отличава превключвателят за осветление с регулатор на яркост – приспособление, практически не различаващо се външно от обикновено устройство.

Нека заедно да разберем конструктивните особености на устройствата с регулатор, техните предимства и недостатъци, както и вариантите за свързване.

Конструкция на превключвател със светорегулатор

Димерът – специално устройство, чието предназначение е постепенното регулиране на нивото на изкуственото осветление. С помощта на димера можете да преобразувате стаята, създавайки в нея полумрак или заливайки я със светлинен поток.

Първият прибор, който има механичен принцип на действие, беше патентован през 1890-те години в Съединените щати. Използваше се за постепенно затъмняване на театралната зала.

Типични функции на подобни приспособления, позволяващи да се променя напрежението на устройствата от 0 до 220 волта, са включване и изключване на осветителните тела, както и промяна на степента на подаване на светлина.

Наборът от опции на съвременните устройства е значително по-широк. Можете да ги програмирате за автоматично изключване, като зададете време по таймер, или да настроите имитация на ефект на присъствие. Това предполага включване/изключване, както и промяна на яркостта на светлината в продължение на определено време, например денонощие, според зададения режим.

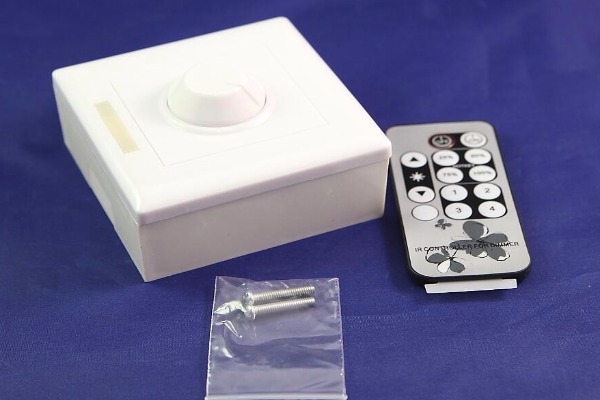

Разпространение получиха и варианти на устройства, позволяващи дистанционно или гласово управление. Всички тези светорегулатори се вписват отлично в системата «умна къща» и играят в нея важна роля.

Модели на светорегулиращи превключватели

На профилния пазар е представен широк асортимент от модели, които могат да бъдат класифицирани на базата на различни критерии:

• принцип на работа;
• конструктивни особености;
• регулиращо оборудване;
• съвместимост с лампи от различни типове.

Нека разгледаме изброените класификации по-подробно.

Термостатни и симисторни димери

По принципа на работа цялото оборудване може да се раздели на две принципно различаващи се големи групи.

Светорегулатори на основата на реостат

Първоначално димерите се изработваха с помощта на набор от резистори. Чрез промяна на съпротивлението с лост можеше да се регулира осветлението. При увеличаване на този показател силата на тока намаляваше и светлината в лампата ставаше по-слаба. И обратно, намалявайки съпротивлението, можеше да се усили светлинният поток.

Подобни устройства имат достатъчно прост механизъм, но при различните производители димерите се различават поради качеството на сглобяване и използваните компоненти. Тази вариативност оказва влияние върху стабилността на работа (особено при ниско напрежение) и плавността на хода.

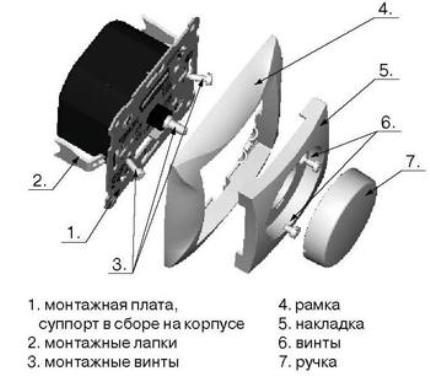

Устройство на светорегулатор от реостатен тип. Недостатък на подобните уреди е тяхната недостатъчна икономичност, особено при използване с лампи с нажежаема жичка.

Реостатните димери преобразуват светлинната енергия в топлинна, поради което тяхното използване практически не намалява разходите за електричество.

Димери на основата на симистори

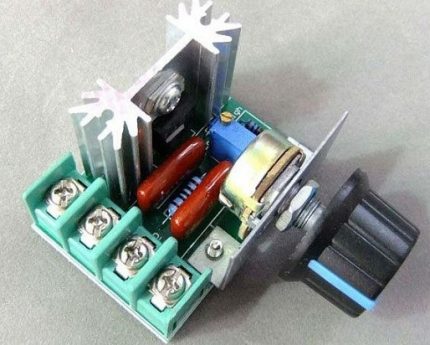

По-модерен вариант са устройствата, направени на основата на симистор (триак) – полупроводников елемент.

Принципът на работа на подобни устройства е следният. За да се включи лампата, е необходимо през симистора да премине ток, тоест трябва да се създаде определено напрежение между електродите. Постига се това чрез зареждане на кондензатора от потенциометъра R, като при това последният ще променя фазовия ъгъл.

На тази схема е представена опростена схема на димер, който може да се използва за управление на светлината при разнообразни осветителни уреди.

Щом показателят на напрежението на кондензатора достигне определена стойност, симисторът се отваря, благодарение на което през него може да премине електроток. Съпротивлението на уреда при това пада, поради което крушката ще свети по-силно. Подобен процес се наблюдава както при положителните, така и при отрицателните полувълни. Това се обяснява със симетричността на диака и триака, за които няма значение в коя посока тече потокът от електрони.

Напрежението на активния товар е редуване на положителни и отрицателни полувълни, които следват последователно с честота 100 Hz. Поради изключително кратките участъци при ниско напрежение може да се наблюдава трептене, на което не са подложени реостатните димери, както и светорегулаторите, снабдени с честотни преобразуватели.

Особености на конструкцията на светорегулаторите

По конструктивни особености могат да се разграничат няколко разновидности на уредите, най-разпространените от които са модулните, моноблочните и кутийните.

Модулни регулатори на светлината

Диммерите от този тип обикновено се монтират в разпределителните електротабла. Подобните устройства се съчетават отлично с лампи с нажежаема жичка и халогенни уреди, снабдени с понижаващи трансформатори.

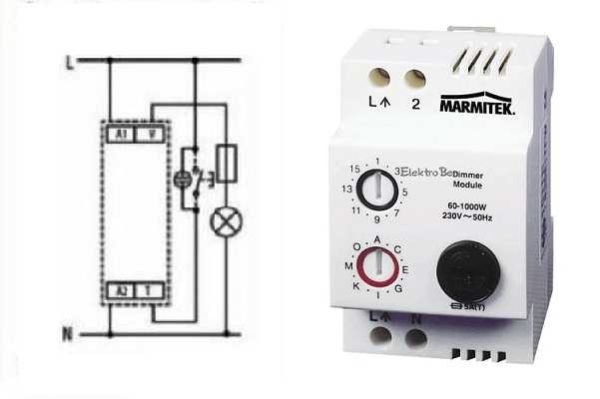

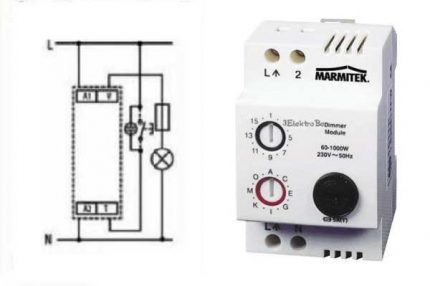

Външен вид и схема на работа на димер от модулен тип. Най-често този вид регулатори на светлината се използват в обществени места: за осветление на холове, стълбищни площадки, подобни помещения.

Такива уреди се управляват с помощта на клавиш или бутон. При бързо натискане потребителят включва или изключва лампата, а при задържане на пръста за пет или повече секунди получава възможност да използва режима за регулиране на светлинния поток.

Димери за монтаж в монтажна кутия

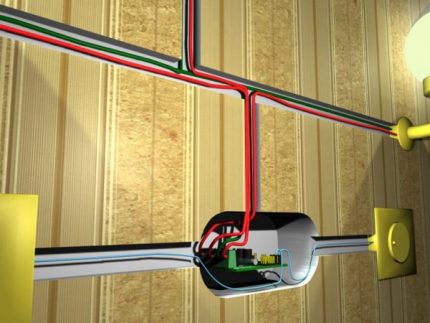

Подобни регулатори на светлината се монтират в кутии, които се използват за ключове и контакти. Уредите могат да се комбинират с лампи с нажежаема жичка и халогенни устройства, независимо дали са оборудвани с електронни или понижаващи трансформатори, които създават капацитивен или индуктивен товар.

На фигурата е представена схема на светлинно регулиращо устройство, чийто монтаж се извършва в монтажна кутия.

За управление на димери от този тип е достатъчен бутон, който се монтира върху инсталирания уред. Монтажът на устройството се извършва аналогично на традиционния ключ при стриктно спазване на полярността.

По-подробно за това как да изберете димер за лампи с нажежаема жичка можете да прочетете в този материал.

Моноблокови устройства и техните видове

Подобни уреди представляват цялостен блок, който се монтира в монтажна кутия аналогично на традиционния ключ. За монтажа на такова устройство е необходимо първо да се осигури монтажен отвор, чийто размер зависи от параметрите на регулатора на светлината (размерният ред започва от 26 мм).

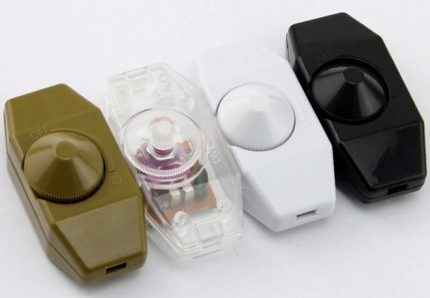

Производителите предлагат голям асортимент от моноблокови модели, които се различават по размери, цветова гама, дизайн. Това позволява да се избере устройство за всеки, дори и най-изискан интериор.

Димерите от този тип се препоръчват особено за монтаж в тънки прегради, където поради недостатъчна дебелина на стените е трудно да се поставят обикновени устройства. Разликата на моноблоковете от предишната категория уреди се състои в двупроводното свързване, поради което те се включват в прекъсване на фазовата верига на товара.

От своя страна, разглеждайки начина на регулиране на моноблоковите устройства, могат да се разграничат няколко разновидности:

• натискателно-въртящи се;
• клавишни;

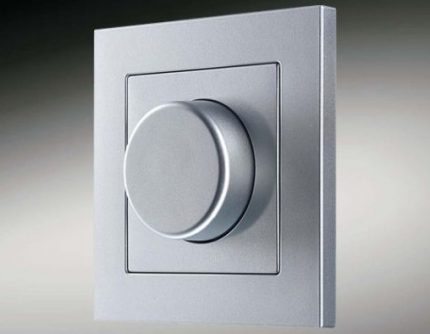

• въртящи се;

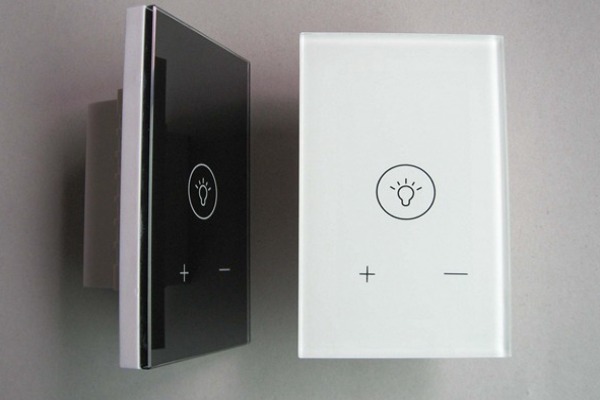

• сензорни;
• дистанционни.

Тези варианти са представени по-долу.

Включването на натискателно-ротационните уреди се осъществява чрез натискане на копчето на клавиша, докато неговото завъртане позволява да се регулира нивото на светлината.

Съвместимост на димери и лампи

При избора на светлинни регулатори е необходимо да се обръща внимание на видовете осветителни уреди, за които са предназначени.

За лампи с нажежаема жичка, както и за халогенни лампи, предназначени за стандартно напрежение, ще подходят практически всякакви уреди. Важно е само да се помни, че при намаляване на напрежението ще се променя цветът на светлинния поток. При малко напрежение той има червеникав оттенък, който е не само неприятен, но и вреден за очите.

За регулиране на халогенни устройства с ниско напрежение (12-24 V) ще подходят приспособления, съвместими с понижаващи трансформатори (RL). Ако пък се предвижда електронен трансформатор, се препоръчва да се даде предпочитание на модел димер, който има маркировка C.

Регулиращите устройства за нисковолтови източници на светлина по правило са оборудвани с механизми, които осъществяват плавно включване/изключване. Важно е да се има предвид, че подобни устройства са особено чувствителни към колебанията на мрежовото напрежение, които могат да доведат до значително съкращаване на експлоатационния период.

Уредите, които се съчетават с различни видове лампи, позволяват да се облагороди помещението, като едновременно с това го правят по-комфортно. Ключовете, отличаващи се с атрактивен дизайн, също са отлично допълнение към интериора.

Светлинните регулатори за високоволтови електрически вериги най-често се прилагат за регулиране на нивото на яркост в театрални зали. Тъй като в този случай има значително потребление на енергия, е важно да се уверите, че избраният модел димера е проектиран за значителни натоварвания.

В конструкцията на ключове с регулатори, предназначени за луминесцентни източници на осветление, е предвидено специално пусково приспособление за преобразуване на захранващата честота в диапазона 20-59 kHz. Това позволява да се променят стойностите на тока, преминаващ по веригата, което позволява да се влияе на нивото на яркост на лампите.

В основата на функционирането на димерите, използвани за светодиодни осветителни тела, е заложен методът на широчинно-импулсна модулация. Регулирането на степента на мощност на светлинния поток се осъществява чрез промяна на продължителността на токовите импулси, които се подават на светодиодите с оптимално изчислена амплитуда. Благодарение на високата честота на подаваните импулси, достигаща 0,3 MHz, се изключва трептенето на лампите, вредно влияещо на зрението.

Маркировъчните обозначения, които се нанасят върху подобни устройства, позволяват да научите за особеностите на димерите и тяхната съвместимост с различни осветителни уреди:

• Латинската буква R, нанесена върху светлинния регулатор, свидетелства, че той може да се използва за регулиране на светлината в лампи с нажежаема жичка, които имат «Омичен» или «Резистивен» товар.
• Означението с буква L позволява работа с трансформатори, понижаващи напрежението, и с индуктивен товар.
• Латинската буква C свидетелства, че уредът може да се съвместява с електронни трансформатори („Емкостен“ товар).

Специална икона, свидетелстваща за разрешението за регулиране на осветлението, се поставя също на луминисцентни и енергоспестяващи лампи.

Предимства и недостатъци на димерите

Към предимствата на превключвателите от различен тип с регулатори може да се отнесе плавният старт на осветителната система, което позволява значително да се увеличи срокът на експлоатация на осветителните уреди (периодът на експлоатация при лампите с нажежаема жичка в този случай се увеличава до 40%).

Димерите могат да се използват не само за управление на светлината, но и за регулиране на напрежението на други уреди (чайници, ютии, нагреватели). При това е важно да се спазва съответствието между мощността на приспособлението и оказваното върху него натоварване.

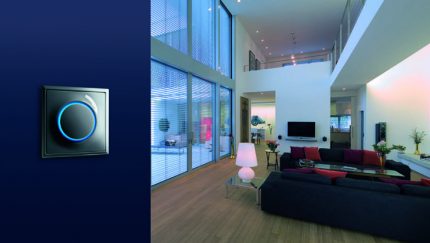

Подобните устройства създават безгранични възможности за оформяне на интериора. С тяхна помощ лесно може да се осъществи точково осветление на избрана зона, да се създадат интересни светлинни картини. Ценно качество на димерите е също способността да управляват източниците на светлина дистанционно или с помощта на звуци.

Въпреки това такива устройства също имат своите недостатъци. Светлинните регулатори могат да се прилагат само за управление на източници на светлина, чиято мощност съответства на аналогичния показател на устройството. Поради особеностите на напрежението на изхода, понижаващите трансформатори могат да работят неправилно.

Устройствата могат да създават електромагнитни смущения, което ще пречи на работата на радио и други уреди. Определени типове лампи (особено оборудвани с допълнителни устройства – ЕПРА, драйвер) по принцип не могат да се съвместяват с димери. КПД на светлинните регулатори при работа с лампи с нажежаема жичка е доста нисък. Намаляването на яркостта на лампите влияе малко върху разхода на електроенергия, която вместо светлина преминава в топлина.

Три основни схеми за свързване

Светорегулаторите се вграждат в прекъсването на захранващата верига, което позволява на тези устройства да регулират напрежението, подавано към осветителните тела. Възможни са няколко схеми на монтаж.

Типичен вариант, който се препоръчва особено за свързване на реостатни и сензорни устройства, е уред, управляван от едно място.

В спалните често се използва регулиране от две места. В този случай един уред се монтира до леглото, а друг се свързва при входа, което позволява да променяте яркостта на осветлението, докато лежите в леглото.

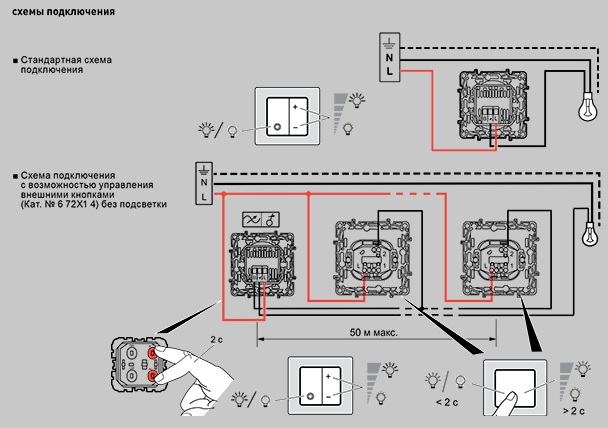

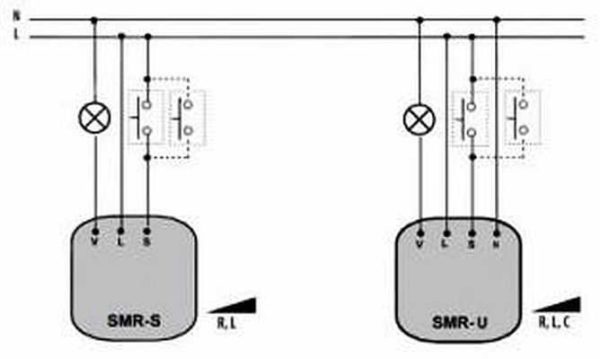

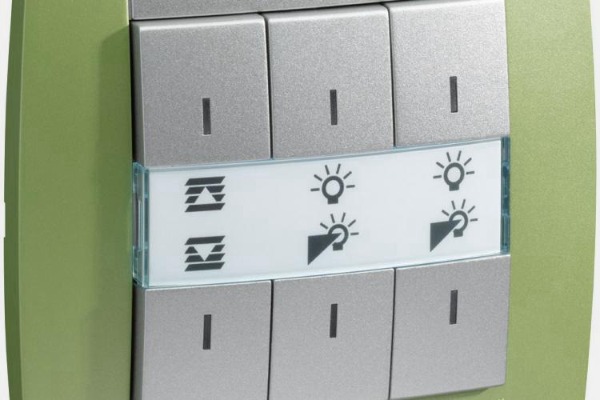

На представената фигура могат да се видят два варианта за свързване на димера: обикновен и многобутонен, който позволява да се управлява устройството едновременно от няколко места.

Универсалната схема предполага регулиране от едно място, а управление – от две. При подобен вариант на входа се монтира превключвател, докато уредите за управление се разполагат в две различни зони на помещението.

В просторни помещения (особено с издължена форма) се препоръчва да се прилага схема, при която регулирането също се извършва от едно място, а управлението – от три. В този случай е целесъобразно да се използват проходни регулатори на светлината, които позволяват да се включва лампата в определена зона на помещението, като едновременно изключват осветителните тела в други участъци.

Да разгледаме редица от най-популярните варианти за свързване на димери: директно към превключвателя, от вграден тип и с изнесен бутон.

Светорегулаторът се свързва към превключвателя

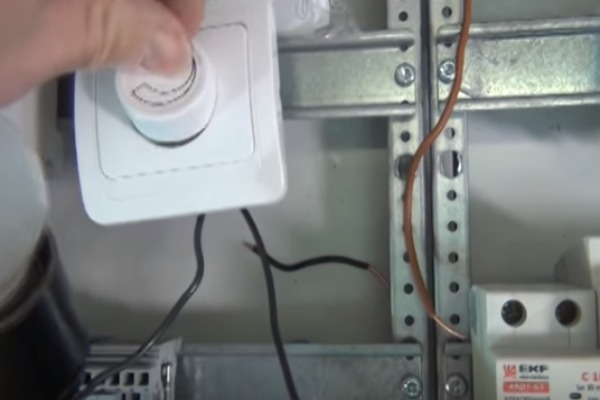

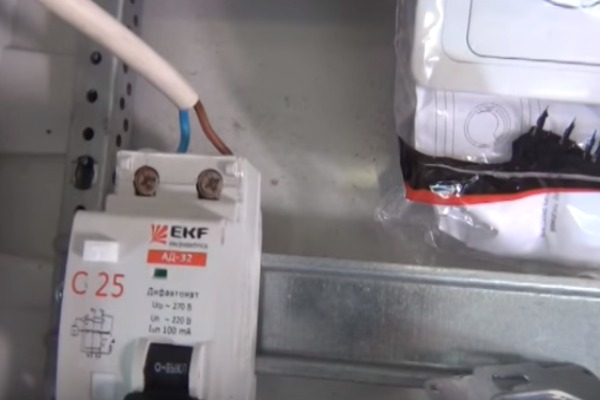

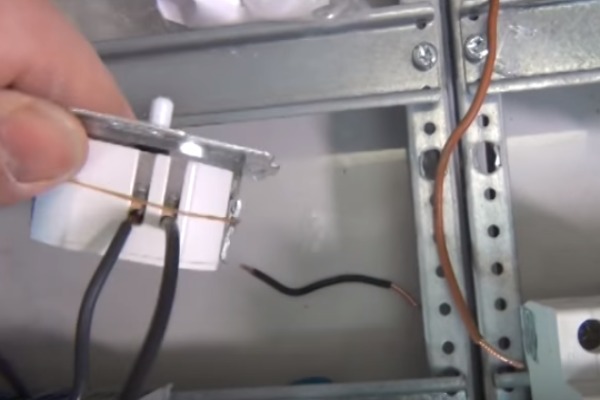

За извършване на монтажа е необходимо да се изключи електрическият ток. Като се уверите, че той не достига до клемите на уреда, трябва да свалите превключвателят. Преди всичко се отстранява капакът на уреда (едно- или двуклавишен панел), който покрива съединителните елементи.

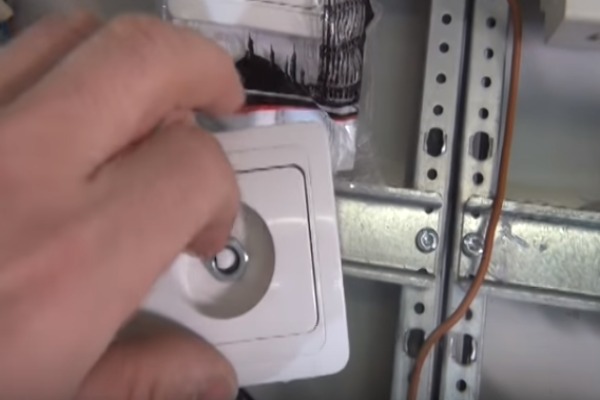

След това с отвертка се разхлабват винтовете за закрепване, след което конструкцията внимателно се изважда от стената. При това е необходимо да се следи за цялостта на изолационното покритие на проводниците. Ако то бъде случайно нарушено, трябва незабавно да се увият повредите с изолационна лента. Последният етап е разединяването на проводниците от клемите.

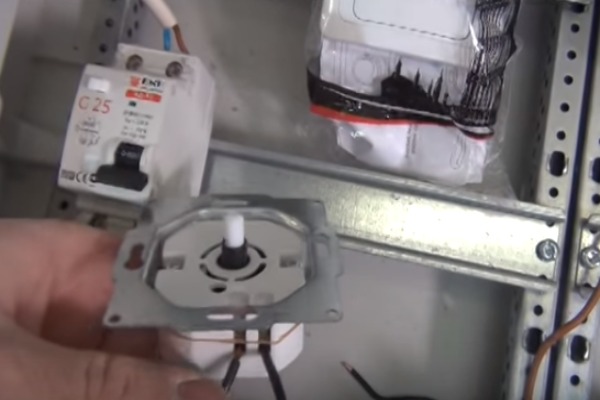

След това може да се заемете с монтажа на светорегулатора. Към клемите на устройството се свързват проводниците, след което закрепването се проверява за здравина. Трябва да се има предвид, че участъкът от проводника, който излиза извън клемата, трябва да бъде оголен не повече от 0,3 см. Излишният край може да бъде отрязан или изолиран.

Без да повреждате изолацията на проводниците, следва да поставите димера на мястото, където е бил превключвателят. Уредът се притиска към стената и се фиксира с винтове. Всички останали части от конструкцията също се свързват към светорегулатора.

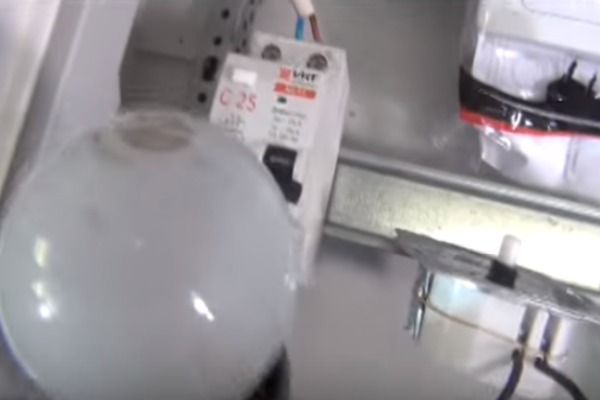

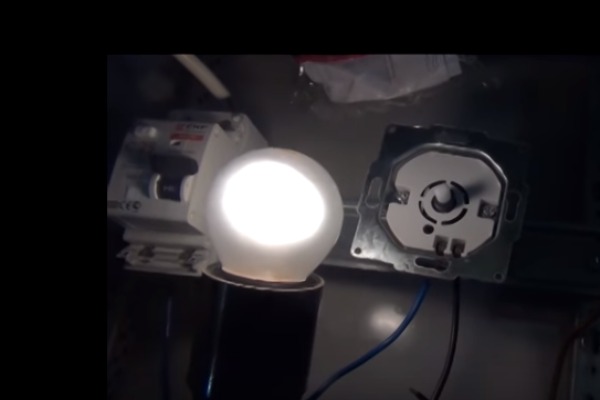

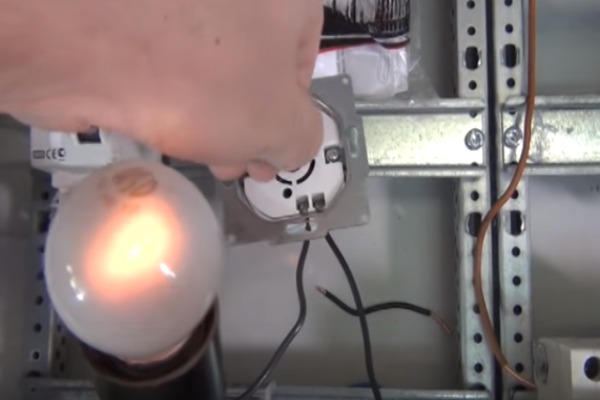

След приключване на работата трябва да включите подаването на електрически ток и да изпробвате процеса на регулиране на светлината, за да проверите коректността на функциониране на уреда.

Свързване на превключвател с вграден димер

В продажба често можете да срещнете ключове, чиято конструкция включва вграден елемент, регулиращ яркостта на светлината. Техният монтаж не се различава от монтажа на обикновен уред.

В специално пробит отвор в стената се вкарва ключът, от който предварително се сваля горният капак. Конструкцията се свързва към окабеляването и се фиксира с болтове. Както и в предишния случай, е необходимо да се провери качеството на работа: след включване на електричеството уредът трябва да позволява димиране на осветлението.

Свързване на устройство с външен бутон

За спалнята е много удобно да свържете светлинен регулатор едновременно с обикновен ключ, като димерът се монтира близо до леглото, за да регулирате нивото на осветление директно от мястото за спане.

В комплекта на подобно устройство влизат допълнителни регулиращи бутони, които могат да се инсталират на разстояние до 50 метра от регулатора.

Въпреки разнообразните схеми за свързване на светлинни регулатори, винаги трябва да се спазва основното правило – монтажът се извършва последователно от източника на електричество и фазовия кабел.

За монтажа на устройството фазовият проводник се подава към клема №1 на регулатора и към първите клеми на дистанционните бутони. От вторите клеми на дистанционните бутони проводникът се прехвърля на клема B на регулатора. Натоварването се свързва към клема №2 на димера и нулевия проводник N.

Препоръчваме Ви също да се запознаете с поетапните инструкции за свързване на димера. Подробности – отидете на линка.

Водещи производители на светорегулатори

Ключовете, които имат функция за регулиране на светлината, са включени в каталозите на много компании, специализирани в производството на електрооборудване. Ще посочим само няколко от тях.

Schneider Electric (Франция). Енергомашиностроителна компания, основана още през 1836 г. Фирмените светорегулатори (Unica, Merten) се отличават както с добро качество на сглобката, така и с ефектен дизайн (обтекаема форма, широка цветова гама), благодарение на което служат за украса на интериора.

Teco. Чешката фирма Teco започва дейността си през 1919 г., като настройва производството на оборудване за телеграфи и телефония. В момента тя е водещ световен производител на датчици, сензорни бутони и подобни устройства. Голямо място в каталога се отделя на светорегулаторите, които привличат със съчетание от отлични работни характеристики и достъпна цена.

Jung. Семейна немска компания с повече от вековна история предлага широка гама електротовари и специализирано оборудване, включително светорегулатори. За цялата продукция на предприятието са характерни високи технически параметри, функционалност, отлично качество на сглобката и използваните компоненти, както и изпитан дизайн.

Legrand. Френска компания, създадена през 1886 г., в момента е лидер в производството на електротехническо оборудване. Продукцията на компанията се използва за битови и промишлени цели, с нея се оборудват и административни сгради.

Фирмата обръща голямо внимание на развитието на иновационни технологии, като провежда собствени научни изследвания. В предприятието се произвеждат високотехнологични модели димери, които се вписват отлично в системите «Умна къща».

Gira (Германия). Основана през 1905 г. немска фирма в момента има представителства в 37 държави по света, включително Русия. За компанията е характерно бързото реагиране на запитванията на потребителите.

За постигането на това помага непрестанният мониторинг на профилния пазар, както и наличната производствена и научна база. Димерите, произвеждани от компанията, се характеризират с универсален класически дизайн и безукорно качество, което гарантира дълготрайна употреба.

Освен това на пазара са представени и качествени модели на други марки, например на немския концерн Simens или на полската фирма Godiva.

Изводи и полезно видео по темата

Във видеоклипа може да се чуе мнението на специалист за най-популярните модели ключове с различни видове димери, както и съвети за свързване:

Как да инсталирате клавишен димер сами:

За взаимодействието между димери и лампи:

Светорегулаторът, с помощта на който може да се променя нивото на яркост на осветлението, – е удобно устройство, което позволява да се създаде уютна обстановка в стаята и да се намали разходът на електроенергия. Представеният асортимент от подобни изделия е доста широк. За да не сбъркате в избора, трябва да се вземат предвид мощността на лампите, с които ще бъде съвместим, конструктивните особености на устройството, планираното му разположение, както и външният вид на устройството.
